Предохранители в салоне KIA RIO 2.
Блок предохранителей расположен в нижней части панели, со стороны водителя, слева от руя. Блок закрыт крышкой, на внутренней стороне крышки есть схема предохранителей. В нише расположен и разъем диагностики OBD2. Там же находятся и запасные предохранители, на фото ниже.
схема предохранителей в салоне Киа Рио 2
| 1 | 15А RR WIPER Задний дворник |
| 2 | 10А H/LP Лампы левой фары |
| 3 | 25А FR WIPER передний дворник |
| 4 | 10А BLOWER Вентилятор отопителя (печки) |
| 5 | 10А H/LP (RH) Лампы правой фары |
| 6 | 20А S/ROOF Люк в крыше |
| 7 | 15А STOP LP Стоп-сигнал |
| 8 | 20А C/DR LOCK Центральный замок |
| 9 | 15А IGN COIL Катушка зажигания |
| 10 | 10А ABS Анти блокировочная система тормозов |
| 11 | 10А B/UPLP Фонарь света заднего хода |
| 12 | не используется |
| 13 | 25А C/LIGHTER Предохранитель прикуривателя Киа Рио 2 |
| 14 | 10А FOLD’G Привод складывания наружных зеркал заднего вида |
| 15 | 20А HTR SEAT Обогрев сидений |
| 16 | 25А AMP Усилитель |
| 17 | 10А FR FOG LP Противотуманные фары |
| 18 | 10А DRL Фары для дневной езды |
| 19 | 10А ECU Система управления двигателем |
| 20 | 10А CLUSTER Панель приборов |
| 21 | 25А P/WDW RH Блокировка электрических стекло подъемников (правая сторона) |
| 22 | 10А AUDIO Аудиосистема, маршрутный компьютер |
| 23 | 10А RR FOG LP Задний противотуманный фонарь |
| 24 | 10А IGN Выключатель (замок зажигания) |
| 25 | 30А HTD GLASS Обогрев заднего стекла |
| 26 | 15А A/BAG Подушка безопасности |
| 27 | 10А TCU Блок управления автоматической коробкой передач |
| 28 | 10А SNSR Датчики |
| 29 | SPARE — Резерв |
| 30 | 10А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS |
| 31 | 15А AUDIO Аудиосистема |
| 32 | 25А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона) |
| 33 | 10А HTD MIRR Система обогрева наружных зеркал заднего вида |
| 34 | 10А TAIL LP(LH) Левый задний габаритный огонь |
| 35 | 10А TAIL LP(RH) Правый задний габаритный огонь |
| 36 | 10А HAZARD Аварийная сигнализация |
| 37 | 10А T/SIG LP Фонари указателей поворота |
| 38 | 10А A/BAG IND Контрольная лампа подушки безопасности |
| 39 | 10А START Красный Реле стартера |
На задней стороне блока расположены некоторые реле: аварийной сигнализации и указателей поворота, реле звукового сигнала. В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами.
Предохранители и реле под капотом Киа Рио 2
| 1 | 80А MDPS Электроусилитель рулевого управления |
| 2 | 125/150А MIN Генератор |
| 3 | 10А ECUB Блок управления двигателем |
| 4 | 10А ECUD Блок управления двигателем |
| 5 | 10А HORN Звуковой сигнал |
| 6 | 30А IGN1 Выключатель (замок) зажигания |
| 7 | 40А IGN2 Стартер, выключатель (замок) зажигания |
| 8 | 30А BATT2 Генератор, аккумуляторная батарея |
| 9 | 50А BATT1 Генератор, аккумуляторная батарея |
| 10 | 30А ECUA Блок управления двигателем |
| 11 | 30А RAD Электро вентилятор радиатора |
| 12 | 30А COND Электро вентилятор конденсора |
| 13 | 40А ABS1 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 14 | 40А ABS2 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 15 | 30А P/WDW Электро стекло подъемники |
| 16 | 40А BLOWER Реле электро вентилятора радиатора |
| 17 | 10А A/CON 1 Кондиционер |
| 18 | 10А A/CON 2 Кондиционер |
| 19 | 20А ECUC Блок управления двигателем |
| 20 | 15А INJ Топливные форсунки, система кондиционера |
| 21 | 10А SNSR Датчики |
На дизелях рядом с этим блоком стоит ещё один блок
| PTC HTR 1 | 50А Обогреватель РТС |
| GLOW PLUG | 80А Свеча накаливания |
| PTC HTR 2 | 50А Обогреватель РТС |
| FFHS | 30А Подогрев топливного фильтра |
| PTC HTR 3 | 50А Обогреватель РТС |
Когда менять тормозные колодки Киа Рио?
Многие водители при определении времени замены элементов комплектации Киа Рио привыкли ориентироваться на технические регламенты. Но автолюбителю придется ориентироваться на показания индикатора износа, установленного на все современные корейские автомобили этой марки.
Индикатор является небольшим металлическим датчиком. При достижении определенной степени износа, он входит в контакт с тормозным диском автомобиля и начинает «скрипеть». Толщина накладок при визуальном контроле не должна быть менее 1,5 мм.
Достижение крайней степени износа может привести к тому, что металл колодки прилипнет к диску, это вызовет блокировку тормозной системы. Торможение станет невозможным и автомобиль до замены деталей придется отбуксировать на стоянку.
Передние колодки изнашиваются быстрее, их необходимо менять каждые 60 тысяч км, задние имеют больший ресурс, их замена возможна раз в 100-120 тысяч км, но интенсивность эксплуатации и опасный, городской стиль езды могут сократить срок их жизни на 30-50%.
Есть перечень неисправностей, появление которых свидетельствует о необходимости срочной замены деталей.
Среди них:
- замена самого диска тормозного механизма;
- появление на деталях подтеков масла;
- наличие трещин, бороздок, сколов материала;
- отделение основания от основного материала накладок.
Штатная магнитола Киа Рио. Виды и возможности
Сегодня нет никакого смысла говорить о магнитоле Киа Рио 2 и, тем более, о штатном оборудовании первой модели, являющемся морально устаревшим
И по этой причине обратим ваше внимание на устройства, предназначенные для штатной установки в Рио третьей модификации
По своим видам магнитола Киа Рио 2013 (проигрыватели подходят для всех авто, начиная с 2011 года выпуска) может быть:
- бюджетной – 1 Дин устройство, снабженное переходной планкой и соединением ISO. Фото;
- среднеценовой 2 Дин магнитолой;
- дорогой мультимедийной системой (ММС).
И если бюджетные аппараты не могут похвастаться особой оснащенностью различными функциями и опциями, то, уже начиная с магнитол 2 категории доступности, устройства штатной установки имеют в своей комплектации:
- Дорожную навигацию системы GPS;
- Сенсорный дисплей высокой степени разрешения;
- Интернет-подключение через модем 3G;
- Русифицированное меню;
- Возможность воспроизведения всех существующих на сегодняшний день звуковых и визуальных форматов;
- Пульт дистанционного управления;
- Антенну;
- Функцию Bluetooth, выходное (входное) соединение AUX, USB и так далее.
То есть штатные автомобильные проигрыватели для Киа Рио полностью соответствуют всем современным требованиям как по функциональному наполнению устройства, так и по его внешнему дизайну. И, казалось бы, все хорошо. Большой выбор оборудования, в число которых входит и магнитола Киа Рио Андроид от разных производителей с предоставляемым потребителям выбором по стоимости аппарата и его функциональным возможностям, предполагает отсутствие каких-либо проблем у покупателей. Если бы не одно «но»!
Блок предохранителей №1 в Рио 2
Блок предохранителей №1 расположен в салоне автомобиля слева от рулевой колонки под блоком управления противотуманными фарами. Кроме того, для доступа к блоку нужно нажать клавишу (как показано на фото) и потянуть на себя декоративную крышку.
Назначение предохранителей блока №1 в КИА Рио 2
| № | Сила тока, А | Цвет пр-ля | Наименование потребителя |
|---|---|---|---|
| 1 | 15 | Синий | Стеклоочиститель пятой двери (хетчбэк) |
| 2 | 10 | Красный | Лампы левой фары |
| 3 | 25 | Серый | Стеклоочиститель лобового окна |
| 4 | 10 | Красный | Вентилятор |
| 5 | 10 | Красный | Лампы правой фары |
| 6 | 20 | Салатовый | Люк в крыше |
| 7 | 15 | Синий | Стоп-сигналы |
| 8 | 20 | Салатовый | Центральный выключатель замков дверей |
| 9 | 15 | Синий | Катушка зажигания |
| 10 | 10 | Красный | Антиблокировочная система тормозов |
| 11 | 10 | Красный | Фонарь света заднего хода |
| 12 | – | – | Резерв |
| 13 | 25 | Серый | Прикуриватель |
| 14 | 10 | Красный | Привод складывания наружных зеркал заднего вида |
| 15 | 20 | Салатовый | Обогрев сидений |
| 16 | 25 | Серый | Усилитель |
| 17 | 10 | Красный | Противотуманные фары |
| 18 | 10 | Красный | Дневные ходовые огни |
| 19 | 10 | Красный | Система управления двигателем |
| 20 | 10 | Красный | Панель приборов |
| 21 | 25 | Серый | Блокировка электрических стеклоподъемников (правая сторона) |
| 22 | 10 | Красный | Аудиосистема, маршрутный компьютер |
| 23 | 10 | Красный | Задний противотуманный фонарь |
| 24 | 10 | Красный | Выключатель (замок) зажигания |
| 25 | 30 | Темно-зеленый | Обогрев заднего стекла |
| 26 | 15 | Синий | Подушка безопасности |
| 27 | 10 | Красный | Блок управления автоматической коробкой передач |
| 28 | 10 | Красный | Датчики |
| 29 | – | – | Резерв |
| 30 | 10 | Красный | Блок управления кондиционером, часы, плафон внутреннего освещения ETACS |
| 31 | 15 | Синий | Аудиосистема |
| 32 | 25 | Серый | Блокировка электрических стеклоподъемников (левая сторона) |
| 33 | 10 | Красный | Система обогрева наружних зеркал заднего вида |
| 34 | 10 | Красный | Левый задний габаритный фонарь |
| 35 | 10 | Красный | Правый задний габаритный фонарь |
| 36 | 10 | Красный | Аварийная сигнализация |
| 37 | 10 | Красный | Фонари указателей поворота |
| 38 | 10 | Красный | Контрольная лампа подушки безопасности |
| 39 | 10 | Красный | Предохранитель реле стартера |
Назначения предохранителей в блоке №1 КИА Рио 2
переходник “MEMORE”
Блок предохранителей и реле №2 в КИА Рио 2
Например, основные силовые предохранители и реле КИА Рио 2 расположены в монтажном блоке №2 . Блок №2 расположен в моторном отсеке с левой стороны по ходу движения автомобиля.
Расположение блока предохранителей и реле №2
Далее будет приведена схема расположения с обозначениями предохранителей и реле в блоке №2 КИА Рио 2, но на конкретной модели некоторые цепи могут отсутствовать. Так для доступа к предохранителям и реле данного блока нужно нажать фиксатор крышки и потянуть вверх (пример на фото)
Назначения предохранителей и реле блока №2 в КИА Рио 2
Назначение предохранителей и реле в блоке №2 КИА Рио 2
- Блок предохранителей №1 в Рио 3
- Блок предохранителей и реле №2 в КИА Рио 3
- Дополнительный модуль силовых предохранителей в блоке №2
КИА Рио 3 выпускали с 2011 года по 2017 год. В 2015 году компания провела рестайлинг модели. Далее, в этой статье рассмотрим основные монтажные блоки, предохранители и реле в автомобиле КИА Рио 3. Например, основная схема электрооборудования КИА Рио 3 выполнена по однопроводной схеме. То есть минусовые выводы источников и потребителей соединены с “массой”. В итоге, функцию минусового проводника выполняет кузов автомобиля. Электрические цепи управления двигателем выполнены по многопроводной схеме и соединены с “массой” автомобиля, но только через электронный блок управления.
Предохранители и реле в КИА Рио 1 Предохранители и реле в КИА Рио 2
Блоки под капотом
Основной блок
Расположен в левой части моторного отсека.
p, цитата 18,0,0,0,0 —>
p, цитата 19,0,0,0,0 —>

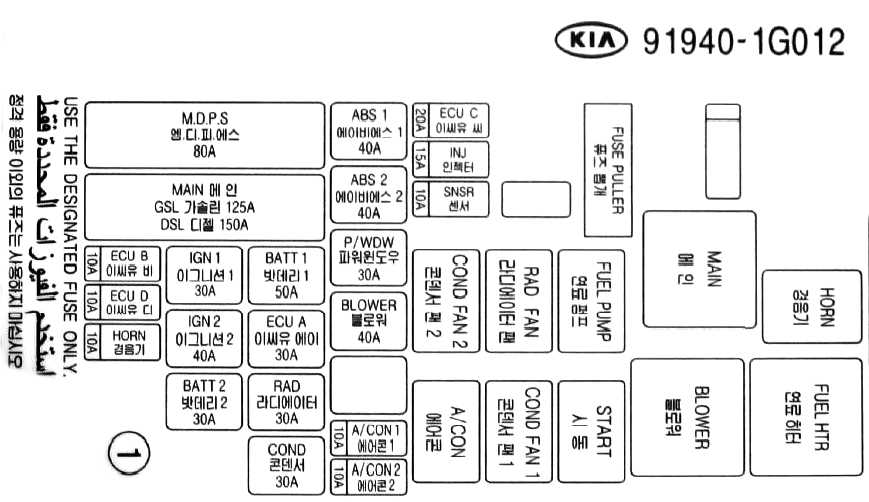

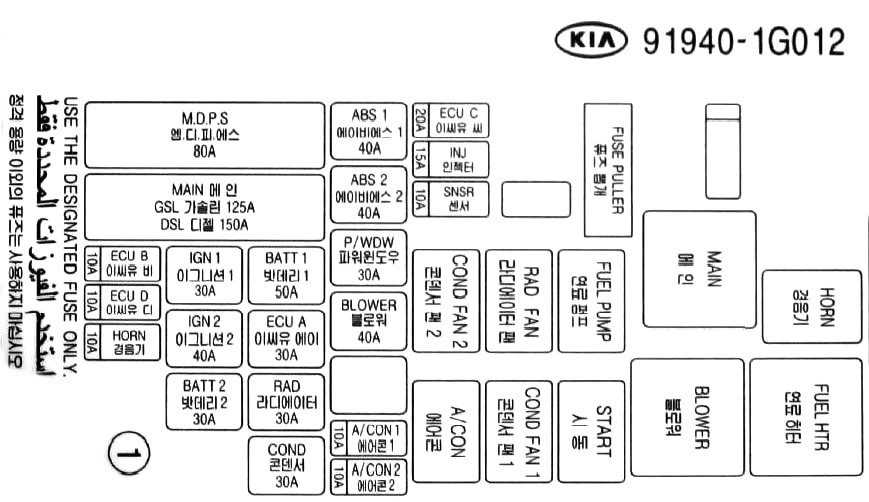

Пример схемы на обратной стороне защитного чехла
p, цитата 20,0,0,0,0 —>
p, цитата 21,0,0,0,0 —>

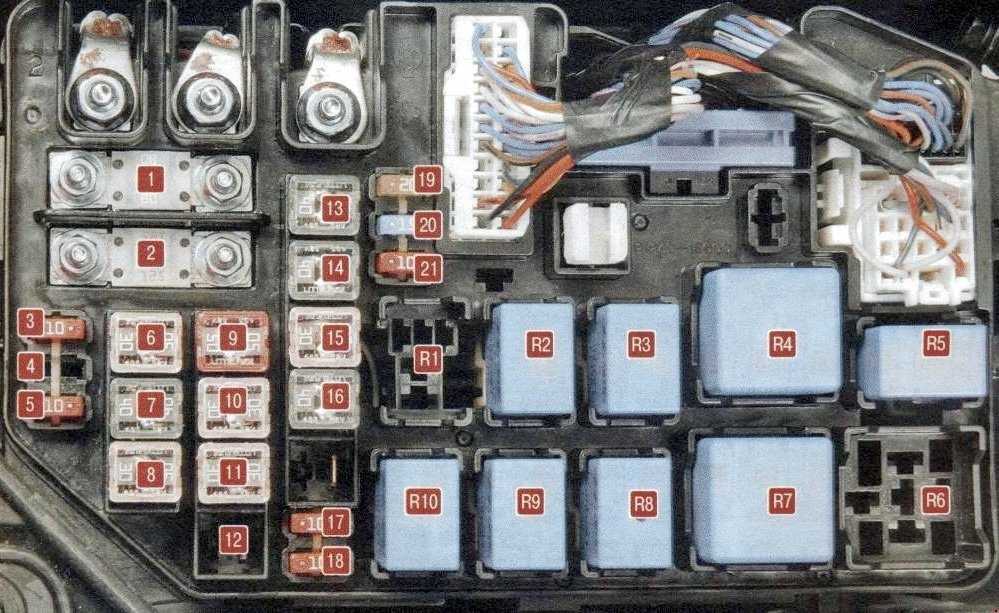

Фото — схема
p, цитата 22,0,0,0,0 —>
p, цитата 23,0,0,1,0 —>
Обозначение предохранителя
p, цитата 24,0,0,0,0 —>
| один | 80A MDPS Электроусилитель руля |
| 2 | Генератор 125/150 А МИН |
| 3 | 10A ECUB Блок управления двигателем |
| 4 | Блок управления двигателем ECUD 10A |
| 5 | Зуммер 10A HORN |
| 6 | 30A IGN1 Замок зажигания (замок |
| 7 | 40A IGN2 Стартер, выключатель зажигания (замок |
| 8 | Генератор 30А BATT2, аккумулятор |
| 9 | 50A BATT1 Генератор, аккумулятор |
| 10 | ECUA 30A Блок управления двигателем |
| 11 | Электровентилятор радиатора 30А РАД |
| 12 | Вентилятор конденсатора 30A COND |
| тринадцать | 40A ABS1 ESP и антиблокировочная система тормозов ABS |
| 14 | 40A ABS2 ESP и антиблокировочная система тормозов ABS |
| 15 | 30A P / WDW Электрические стеклоподъемники |
| шестнадцать | BLOWER 40A Реле электровентилятора радиатора |
| 17 | 10A A / CON 1 Кондиционер |
| 18 | 10A A / CON 2 Кондиционер |
| 19 | Блок управления двигателем ECUC 20A |
| ветры | 15A INJ Топливные форсунки, система кондиционирования |
| 21 год | Датчики SNSR 10А |
Статья по теме: Как выбрать диски на Kia Rio x Line
Назначение реле
p, цитата 25,0,0,0,0 —>
| R1 | COND FAN 2 Реле электровентилятора конденсатора (низкая скорость) |
| R2 | RADFAN Реле вентилятора радиатора |
| R3 | FUEL PUMP Реле топливного насоса |
| R4 | ГЛАВНОЕ Главное реле |
| R5 | HORN Реле звукового сигнала |
| R6 | FUEL HTR Реле нагревателя топливного фильтра |
| R7 | ВОЗДУХОДУВКА Реле электродвигателя вентилятора отопителя |
| R8 | СТАРТ Реле стартера |
| R9 | COND FAN 1 Реле электровентилятора конденсатора (высокая скорость) |
| R10 | Реле кондиционера кондиционера |
Дополнительный блок
Устанавливается в моделях с дизельными двигателями.
п, цитата 26,0,0,0,0 —>
Схема
p, цитата 27,0,0,0,0 —>
p, цитата 28,0,0,0,0 —>
Расшифровка
п, цитата 29,0,0,0,0 —>
| PTC HTR 1 | Обогреватель 50А РТС |
| СВЕЧА | Свеча 80А |
| PTC HTR 2 | Обогреватель 50А РТС |
| FFHS | Подогрев топливного фильтра 30А |
| PTC HTR 3 | Обогреватель 50А РТС |
p, цитата 30,0,0,0,0 -> p, цитата 31,0,0,0,1 —>
Блок в салоне
Находится под панелью со стороны водителя, за защитной крышкой, там же и находится диагностический разъём.
Схема

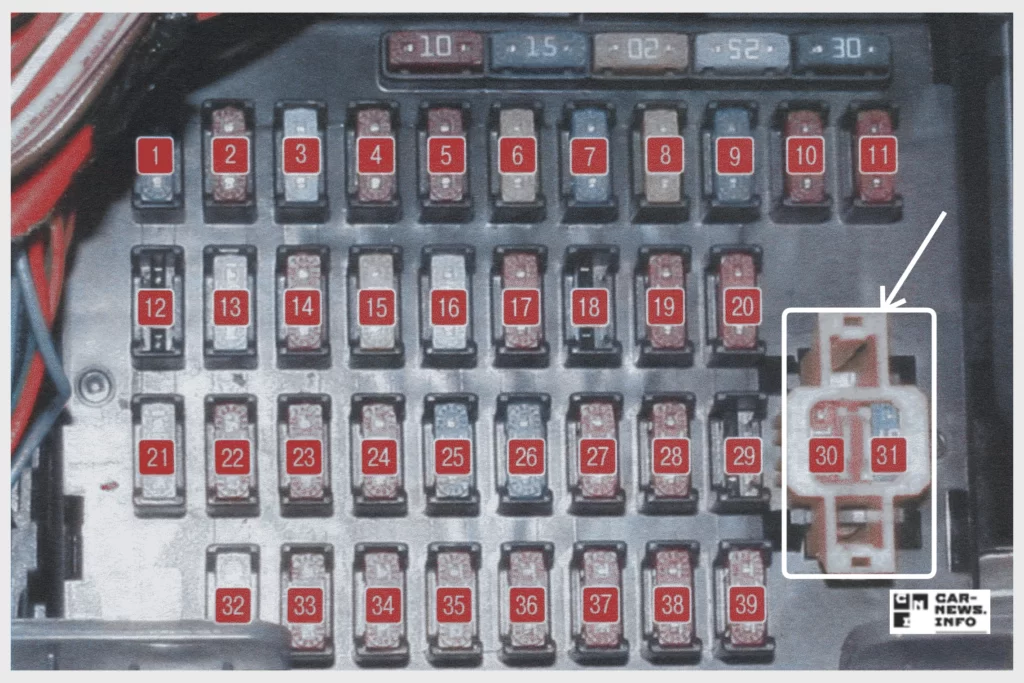

Фото – схема
Описание предохранителей
| 1 | 15А RR WIPER Стекло очиститель двери задка |
| 2 | 10А H/LP Лампы левой фары |
| 3 | 25А FR WIPER Стекло очиститель ветрового окна |
| 4 | 10А BLOWER Вентилятор |
| 5 | 10А H/LP (RH) Лампы правой фары |
| 6 | 20А S/ROOF Люк в крыше |
| 7 | 15А STOP LP Стоп- сигналы |
| 8 | 20А C/DR LOCK Центральный выключатель замков дверей |
| 9 | 15А IGN COIL Катушка зажигания |
| 10 | 10А ABS Анти блокировочная система тормозов |
| 11 | 10А B/UPLP Фонарь света заднего хода |
| 12 | BMS — Резерв |
| 13 | 25А C/LIGHTER Прикуриватель |
| 14 | 10А FOLD’G Привод складывания наружных зеркал заднего вида |
| 15 | 20А HTR SEAT Обогрев сидений |
| 16 | 25А AMP Усилитель |
| 17 | 10А FR FOG LP Противотуманные фары |
| 18 | 10А DRL Фары для дневной езды |
| 19 | 10А ECU Система управления двигателем |
| 20 | 10А CLUSTER Панель приборов |
| 21 | 25А P/WDW RH Блокировка электрических стекло подъемников (правая сторона) |
| 22 | 10А AUDIO Аудиосистема, маршрутный компьютер |
| 23 | 10А RR FOG LP Задний противотуманный фонарь |
| 24 | 10А IGN Выключатель (замок зажигания) |
| 25 | 30А HTD GLASS Обогрев заднего стекла |
| 26 | 15А A/BAG Подушка безопасности |
| 27 | 10А TCU Блок управления автоматической коробкой передач |
| 28 | 10А SNSR Датчики |
| 29 | SPARE — Резерв |
| 30 | 10А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS |
| 31 | 15А AUDIO Аудиосистема |
| 32 | 25А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона) |
| 33 | 10А HTD MIRR Система обогрева наружных зеркал заднего вида |
| 34 | 10А TAIL LP(LH) Левый задний габаритный огонь |
| 35 | 10А TAIL LP(RH) Правый задний габаритный огонь |
| 36 | 10А HAZARD Аварийная сигнализация |
| 37 | 10А T/SIG LP Фонари указателей поворота |
| 38 | 10А A/BAG IND Контрольная лампа подушки безопасности |
| 39 | 10А START Красный Реле стартера |
С обратной стороны блока расположены некоторые элементы реле: аварийной сигнализации и указателей поворота, реле звукового сигнала и т. д.
В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами
Немного истории и описание Kia Rio 2
Производство второго поколения машины B-класса началось в марте 2005 года: 4-дверный седан и 5-дверный хэтчбек. В некоторых других странах авто носило немного другие название, например:
- в Южной Корее и Индонезии — Kia New Pride;
в Северной Америке — Kia Rio5.
В начале 2009 года Киа Рио 2 подвергся небольшому рестайлингу. Дизайнеры и инженеры подвергли небольшим изменениям переднюю и заднюю часть кузова — бампера, фары и решетку радиатора, а также салон — руль, сиденья и панель приборов.
На российский и украинский рынки поставлялись автомобили только с бензиновым двигателем G4EE — 1,4 литра, 16 клапанов, 97 л.с. Трансмиссия была 5-ступенчатая механика или 4- ст. автоматическая. В Соединённых Штатах был доступен также бензиновый двигатель G4ED (1,6 л, 16V, 112 л.с.), а в Европе и Корее был также турбодизель D4FA — 1,5 л, 16V, 110 лошадиных сил.
Технические характеристики Киа Рио 2 (1,4 л / 97 л.с.):
- Длинна (хэтчбек / седан) — 4025 / 4250 мм
Колесная база — 1470 мм
Ширина — 1695 мм
Высота — 1470 мм
Снаряженная масса / максимальная допустимая — 1080 / 1580 кг
Дорожный просвет — 155 мм
Максимальная скорость — 177 км/ч
Разгон от 0 до 100 км/ч — 12,3 секунды
Размер шин — 175/70 R14
Передние тормоза — дисковые, вентилируемые с плавающей скобой
Задние тормоза — барабанные с самоцентрирующимися колодками и механизмами автоматической регулировки зазоров
Расход топлива Kia Rio 2 (хэтчбек / седан) для МКПП:
шоссе — 5,2 / 5,1 л
смешанный цикл — 6,2 / 6,2 л
Расход топлива Киа Рио 2 (хэтчбек / седан) для АКПП:
- город — 9,9 / 9,5 л
шоссе — 5,6 / 5,4 л
смешанный цикл — 7,2 / 6,9 л
Видео про краш-тест автомобиля:
Признаки износа колодок
Сигнал акустического индикатора – это финальная стадия износа колодок. Лучше до этого не дотягивать, потому что начинается выедание гладкой поверхности диска. В запущенном случае потребуется его расточка или замена. А это дополнительные расходы. Вы можете судить об окончании ресурса накладок по нескольким признакам, таким как:
- Вибрация при торможении.
- Тормозной путь увеличился.
- Педаль проваливается глубже.
- Доносится металлический скрежет при остановке.
- На приборной панели горит индикатор проблем с тормозами BRAKE.
С появлением перечисленных дефектов срочно решайте вопрос о ремонте. Помните – с тормозами не шутят. Если нет времени на самостоятельную замену, то отдайте машину на обслуживание в квалифицированный автосервис. Например, в техцентр Oem-Zap, здесь работы по замена передних тормозных колодок на Kia Rio 3, 4, X-line занимают не более 30 мин. За это время вы успеете выпить всего 1 чашку кофе в комнате ожидания. А ещё компания Oem-Zap поддерживает на складе оригинальные и аналоговые накладки для всех корейских машин Kia / Hyundai. Поэтому клиенты оплачивают наряд-заказы в одно окно: запчасти и услуги.
Блоки под капотом
Основной блок
Расположен в левой части моторного отсека.
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
Пример схемы с обратной стороны защитной крышки
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
Фото — схема
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,1,0 —>
Обозначение предохранителей
p, blockquote 24,0,0,0,0 —>
| 1 | 80А MDPS Электро усилитель рулевого управления |
| 2 | 125/150А MIN Генератор |
| 3 | 10А ECUB Блок управления двигателем |
| 4 | 10А ECUD Блок управления двигателем |
| 5 | 10А HORN Звуковой сигнал |
| 6 | 30А IGN1 Выключатель (замок) зажигания |
| 7 | 40А IGN2 Стартер, выключатель (замок) зажигания |
| 8 | 30А BATT2 Генератор, аккумуляторная батарея |
| 9 | 50А BATT1 Генератор, аккумуляторная батарея |
| 10 | 30А ECUA Блок управления двигателем |
| 11 | 30А RAD Электро вентилятор радиатора |
| 12 | 30А COND Электро вентилятор конденсора |
| 13 | 40А ABS1 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 14 | 40А ABS2 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 15 | 30А P/WDW Электро стекло подъемники |
| 16 | 40А BLOWER Реле электро вентилятора радиатора |
| 17 | 10А A/CON 1 Кондиционер |
| 18 | 10А A/CON 2 Кондиционер |
| 19 | 20А ECUC Блок управления двигателем |
| 20 | 15А INJ Топливные форсунки, система кондиционера |
| 21 | 10А SNSR Датчики |
Назначение реле
p, blockquote 25,0,0,0,0 —>
| R1 | COND FAN 2 Реле электро вентилятора конденсора (малая скорость вращения) |
| R2 | RADFAN Реле электро вентилятора радиатора |
| R3 | FUEL PUMP Реле топливного насоса |
| R4 | MAIN Главное реле |
| R5 | HORN Реле звукового сигнала |
| R6 | FUEL HTR Реле нагревателя топливного фильтра |
| R7 | BLOWER Реле электродвигателя вентилятора отопителя |
| R8 | START Реле стартера |
| R9 | COND FAN 1 Реле электро вентилятора конденсора (высокая скорость вращения) |
| R10 | A/CON Реле кондиционера |
Дополнительный блок
Устанавливается в моделях с дизельными двигателями.
p, blockquote 26,0,0,0,0 —>
Схема
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
Расшифровка
p, blockquote 29,0,0,0,0 —>
| PTC HTR 1 | 50А Обогреватель РТС |
| GLOW PLUG | 80А Свеча накаливания |
| PTC HTR 2 | 50А Обогреватель РТС |
| FFHS | 30А Подогрев топливного фильтра |
| PTC HTR 3 | 50А Обогреватель РТС |
p, blockquote 30,0,0,0,0 —> p, blockquote 31,0,0,0,1 —>
Есть что добавить или остались вопросы — пишите всё в комментарии.
Источник
Блок предохранителей и реле №2 в КИА Рио 2
Например, основные силовые предохранители и реле КИА Рио 2 расположены в монтажном блоке №2 . Блок №2 расположен в моторном отсеке с левой стороны по ходу движения автомобиля.
Расположение блока предохранителей и реле №2
Далее будет приведена схема расположения с обозначениями предохранителей и реле в блоке №2 КИА Рио 2, но на конкретной модели некоторые цепи могут отсутствовать. Так для доступа к предохранителям и реле данного блока нужно нажать фиксатор крышки и потянуть вверх (пример на фото)
Назначения предохранителей и реле блока №2 в КИА Рио 2
| № | Сила тока, А | Цвет пр-ля | Наименование потребителя |
|---|---|---|---|
| 1 | 80 | – | Электроусилитель рулевого управления |
| 2 | 150 | – | Генератор |
| 3 | 10 | Красный | Блок управления двигателем |
| 4 | 10 | Красный | Блок управления двигателем |
| 5 | 10 | Красный | Звуковой сигнал |
| 6 | 30 | Розовый | Выключатель (замок) зажигания |
| 7 | 40 | Зеленый | Стартер, выключатель (замок) зажигания |
| 8 | 30 | Розовый | Генератор, аккумуляторная батарея |
| 9 | 50 | Красный | Генератор, аккумуляторная батарея |
| 10 | 30 | Розовый | Блок управления двигателем |
| 11 | 30 | Розовый | Электровентилятор радиатора |
| 12 | 30 | Розовый | Электровентилятор кондиционера |
| 13 | 40 | Зеленый | Систеа курсовой устойчивости ESP и антиблокировочная система тормозов ABS |
| 14 | 40 | Зеленый | Систеа курсовой устойчивости ESP и антиблокировочная система тормозов ABS |
| 15 | 30 | Розовый | Электростеклоподъемники |
| 16 | 40 | Зеленый | Реле электровентилятора радиатора |
| 17 | 10 | Красный | Кондиционер |
| 18 | 10 | Красный | Кондиционер |
| 19 | 20 | Желтый | Блок управления двигателем |
| 20 | 15 | Синий | Топливные форсунки, система кондиционирования |
| 21 | 10 | Красный | Датчики |
| R1 | – | Реле электровентилятора кондиционера (малая скорость вращения) | |
| R2 | – | Реле электровентилятора радиатора | |
| R3 | – | Реле топливного насоса | |
| R4 | – | Главное реле | |
| R5 | – | Реле звукового сигнала | |
| R6 | – | Реле нагревателя топливного фильтра (для дизеля) | |
| R7 | – | Реле электродвигателя вентилятора печки | |
| R8 | – | Реле стартера | |
| R9 | – | Реле электровентилятора кондиционера (высокая скорость вращения) | |
| R10 | – | Реле кондиционера |
Назначение предохранителей и реле в блоке №2 КИА Рио 2
Тонкости замены тормозной ленты
Выполняя демонтаж задней крышки автоматической коробки передач следует быть готовым к тому. что она посажена на герметик. Чрезмерные усилия при демонтаже прикладывать категорически запрещается, так как повредив край картера, герметичность узла будет нарушена. Попадание в АКПП абразивных частиц и влаги приведут к ускоренному износу механизма.
После установки ленты, желательно проверить ее прилегание. Для этого следует оттянуть один ее конец с усилием в 100 Н и проверить, насколько плотно она прилегает к барабану. По рекомендациям производителей допускается до четырех зазоров в месте прижима. Длина участка не должна превышать 60°, а глубина быть более 2,5 мм. При отклонении от нормы следует заменить ленту на другую. При повторении ситуации рекомендуется провести деффектовку барабана. Наличие небольших зазоров не должно настораживать автовладельца, так как в процессе притирки большинство из них пропадет и лента станет прилегать намного плотнее.
Регулировка и замена тормозной ленты не является сложным процессом, поэтому с этим справится даже начинающий автолюбитель. Проведенный вовремя контроль натяжения предотвратит появления толчков, потери комфорта вождения и чрезмерного механического износа силовой установки с трансмиссией. Поддержание АКПП в технически исправном состоянии позволит чувствовать себя уверенно и безопасно на дороге.
Источник
Passenger compartment
It is located under the panel on the driver’s side, behind the protective cover, there is also the diagnostic connector.
Diagram
Diagram
Assignment
| 1 | 15A RR WIPER Glass tailgate wiper |
| 2 | 10A H / LP Left headlight bulbs |
| 3 | 25A FR WIPER Glass windshield wiper |
| 4 | 10A BLOWER Fan |
| 5 | 10A H / LP (RH) Right headlight bulbs |
| 6 | 20A S / ROOF Sunroof |
| 7 | 15A STOP LP Stop signals |
| 8 | 20A C / DR LOCK Central door lock switch |
| 9 | 15A IGN COIL Ignition Coil |
| 10 | 10A ABS Anti Lock Brake System |
| 11 | 10A B / UPLP Reversing light |
| 12 | BMS – Reserve |
| 13 | 25A C / LIGHTER Cigarette lighter |
| 14 | 10A FOLD’G Drive for folding outside rear-view mirrors |
| 15 | 20A HTR SEAT Heated Seat |
| 16 | 25A AMP Amplifier |
| 17 | 10A FR FOG LP Fog lights |
| 18 | 10A DRL Daytime Running Lights |
| 19 | 10A ECU Engine management system |
| 20 | 10A CLUSTER Instrument panel |
| 21 | 25A P / WDW RH Locking electric glass lifters (right side) |
| 22 | 10A AUDIO Audio system, trip computer |
| 23 | 10A RR FOG LP Rear fog lamp |
| 24 | 10A IGN Switch (ignition switch) |
| 25 | 30A HTD GLASS Heated rear window |
| 26 | 15A A / BAG Airbag |
| 27 | 10A TCU Automatic transmission control unit |
| 28 | 10A SNSR Sensors |
| 29 | SPARE – Reserve |
| 30 | 10А MULT B / UP Air conditioning control unit, clock, interior lighting ETACS |
| 31 | 15A AUDIO Audio system |
| 32 | 25A P / WDW LH Locking power windows (left side) |
| 33 | 10A HTD MIRR Heated exterior mirrors |
| 34 | 10A TAIL LP (LH) Left rear side light |
| 35 | 10A TAIL LP (RH) Right tail light |
| 36 | 10A HAZARD Alarm |
| 37 | 10A T / SIG LP Turn Signal Lights |
| 38 | 10A A / BAG IND Airbag warning lamp |
| 39 | 10A START Red Starter relay |
On the back of the unit there are some relay elements: alarm and direction indicators, horn relay, etc.
In sedans, a separate brake light relay is located at the rear, next to the rear signal control unit
Предохранители и реле Kia Rio 2 (2005-2011 г.в.)
На панели предохранителей, расположенной в моторном отсеке, имеются запасные предохранители. Если у вас нет запасного предохранителя, воспользуйтесь предохранителем на тот же номинальный ток, установленным в цепи, которая не является необходимой для управления автомобилем, например, предохранителем аудиосистемы.
Расшифровка предохранителей Киа Рио 2
Как заменить предохранитель мemory Киа Рио 2
1. Выключите мотор.
2. Выключите фары и задние фонари.
3. Откройте крышку отсека предохранителей со стороны водителя и вытащите предохранитель “MULT B/UP 10A / AUDIO 15A”.
Блок предохранителей в моторном отсеке Киа Рио 2
Замена предохранителя в моторном отсеке Киа Рио 2:
1. Выключите реле зажигания и все другие включатели.
2. Снимите крышку блока предохранителей, сжав фиксаторы и потянув вверх.
3. Проверьте вытянутый предохранитель на неполадки.
4. Вставьте новый предохранитель соответствующего класса и убедитесь в том, что предохранитель находится в скобках.
Расшифровка предохранителей и реле в моторном отсеке Киа Рио 2
Замена главного предохранителя Киа Рио 2.
1. Отсоедините от аккумулятора фазу «минус».
2. Отстраните шурупы как показано на рисунке вверху.
3. Замените предохранитель новым такого же класса.
4. Верните части на свои места в обратном порядке.
Дополнительный блок предохранителей в моторном отсеке ( только для дизеля) Киа Рио
Как заменить предохранительный элемент Киа Рио в салоне?
Блок предохранителей в салоне расположен слева от рулевой колонки, в непосредственной близости от водителя. Здесь вы можете найти 10 устройств на 10 ампер и 10 на 16 ампер.
Небольшие устройства на 10А каждое отвечают за работу системы электробезопасности подушек безопасности, подсветки внутренних зеркал, габаритных огней, торпедного освещения, обогрева и электрических зеркал.
Чуть более мощные устройства на 15 А каждый отвечают за работу задних и передних дворников, подогрев сидений, работу фонарей и розетки в багажнике, прикуривателя и стоп-сигнала».
Схема расположения расположена на задней стороне крышки отсека предохранителей в салоне. Чтобы заменить какой-либо из предохранителей, расположенных в салоне, вам не нужно использовать какие-либо инструменты, только небольшой пинцет, а на руки лучше надеть тонкие перчатки.
Прежде чем менять деталь, нужно найти ее на схеме. Замена происходит в следующей последовательности:
- габаритные огни и фары выключены;
- зажигание автомобиля выключено;
- теперь вы можете получить доступ к панели безопасности. Крышка блока слева от руля легко открывается рукой;
- сравнивается положение детали на схеме и в самом блоке. Требуемый предохранитель был найден. При осмотре сразу будут видны пригоревшие элементы, которые еще не дали о себе знать. Их также можно заменить;
обожженная часть удаляется пинцетом. В заготовку вставляется новый. Нажимать не нужно, элемент легко входит в паз до щелчка.
После замены крышки необходимо закрыть и проверить работоспособность системы, элемент которой был изменен.
Признаки износа тормозной ленты
Если ТЛ АКПП коробки изношена, то вы будете наблюдать следующие симптомы:
скрежет и рывки говорят об разрушении фрикционного слоя. В этом случае не происходит полного зажатия и блокирования планетарного ряда; рывки после каждого переключения скоростей или смены положения кулисы селектора передач с «Движение вперед» на «Движение назад», или наоборот. Эти симптомы говорят о разрушении манжеты поршня сервопривода; если повреждается шток сервопривода, то его разрушение по началу незаметно. Только в последствии, когда продукты износа металлического механизма попадут в фильтр и другие части АКПП, водитель заметит, что автомат падает в аварийку, либо не желает переключаться. Слишком долгое игнорирование проблемы приведет к капитальному ремонту АКПП
Блок в салоне
Находится под панелью со стороны водителя, за защитной крышкой, там же и находится диагностический разъём.
Фото — схема
Описание предохранителей
p, blockquote 12,0,0,0,0 —>
| 1 | 15А RR WIPER Стекло очиститель двери задка |
| 2 | 10А H/LP Лампы левой фары |
| 3 | 25А FR WIPER Стекло очиститель ветрового окна |
| 4 | 10А BLOWER Вентилятор |
| 5 | 10А H/LP (RH) Лампы правой фары |
| 6 | 20А S/ROOF Люк в крыше |
| 7 | 15А STOP LP Стоп- сигналы |
| 8 | 20А C/DR LOCK Центральный выключатель замков дверей |
| 9 | 15А IGN COIL Катушка зажигания |
| 10 | 10А ABS Анти блокировочная система тормозов |
| 11 | 10А B/UPLP Фонарь света заднего хода |
| 12 | BMS — Резерв |
| 13 | 25А C/LIGHTER Прикуриватель |
| 14 | 10А FOLD’G Привод складывания наружных зеркал заднего вида |
| 15 | 20А HTR SEAT Обогрев сидений |
| 16 | 25А AMP Усилитель |
| 17 | 10А FR FOG LP Противотуманные фары |
| 18 | 10А DRL Фары для дневной езды |
| 19 | 10А ECU Система управления двигателем |
| 20 | 10А CLUSTER Панель приборов |
| 21 | 25А P/WDW RH Блокировка электрических стекло подъемников (правая сторона) |
| 22 | 10А AUDIO Аудиосистема, маршрутный компьютер |
| 23 | 10А RR FOG LP Задний противотуманный фонарь |
| 24 | 10А IGN Выключатель (замок зажигания) |
| 25 | 30А HTD GLASS Обогрев заднего стекла |
| 26 | 15А A/BAG Подушка безопасности |
| 27 | 10А TCU Блок управления автоматической коробкой передач |
| 28 | 10А SNSR Датчики |
| 29 | SPARE — Резерв |
| 30 | 10А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS |
| 31 | 15А AUDIO Аудиосистема |
| 32 | 25А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона) |
| 33 | 10А HTD MIRR Система обогрева наружных зеркал заднего вида |
| 34 | 10А TAIL LP(LH) Левый задний габаритный огонь |
| 35 | 10А TAIL LP(RH) Правый задний габаритный огонь |
| 36 | 10А HAZARD Аварийная сигнализация |
| 37 | 10А T/SIG LP Фонари указателей поворота |
| 38 | 10А A/BAG IND Контрольная лампа подушки безопасности |
| 39 | 10А START Красный Реле стартера |
С обратной стороны блока расположены некоторые элементы реле: аварийной сигнализации и указателей поворота, реле звукового сигнала и т. д.
В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами
Схема предохранителей Kia Rio II (JB, —)
Схема расположения предохранителей, плавких вставок и реле в монтажном блоке Киа Рио 2, что расположен в подкапотном пространстве и в салоне авто описание предохранителей: Пошаговые действия и подробная схема подключения магнитолы Kia Rio г.
Электросхема системы впрыска топлива: Принципиальная схема зажигания машины: Новые фары в современном модном стиле заметно освежили переднюю часть. Другими стали передний бампер, капот и решетка радиатора.
В целом же облик автомобиля изменился несильно, но стал более подтянутым и современным. Гораздо существеннее обновился интерьер. Так, полностью переработан дизайн передней панели.
Раньше на ней четко ограничивалось рабочее место водителя киа рио 2 предохранители центральная консоль и зона вокруг приборного щитка были выполнены как единое целое и выделялись на общем светлом фоне фактурой и черным цветом пластика. Теперь похожим образом выделена лишь часть центральной консоли.
В результате передняя панель смотрится более цельно и органично. Комбинация приборов несколько отличается по дизайну от предыдущей, хотя аналогична ей по составу, простоте и информативности. Внутри стало намного просторнее. Это, киа рио 2 предохранители первую очередь, отразилось на задних пассажирах.
Предохранитель на прикуриватель киа рио 2 Kia Rio Предохранители и реле Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока. Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым киа рио 2 предохранители слабые управляющие выключатели и проводки.
В отличие от механических выключателей реле могут управляться более чем одним сигналом. Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.
Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.
Блок в салоне
Находится под панелью со стороны водителя, за защитной крышкой, там же и находится диагностический разъём.
Фото – схема
Описание предохранителей
p, blockquote 12,0,0,0,0 —>
| 1 | 15А RR WIPER Стекло очиститель двери задка |
| 2 | 10А H/LP Лампы левой фары |
| 3 | 25А FR WIPER Стекло очиститель ветрового окна |
| 4 | 10А BLOWER Вентилятор |
| 5 | 10А H/LP (RH) Лампы правой фары |
| 6 | 20А S/ROOF Люк в крыше |
| 7 | 15А STOP LP Стоп- сигналы |
| 8 | 20А C/DR LOCK Центральный выключатель замков дверей |
| 9 | 15А IGN COIL Катушка зажигания |
| 10 | 10А ABS Анти блокировочная система тормозов |
| 11 | 10А B/UPLP Фонарь света заднего хода |
| 12 | BMS — Резерв |
| 13 | 25А C/LIGHTER Прикуриватель |
| 14 | 10А FOLD’G Привод складывания наружных зеркал заднего вида |
| 15 | 20А HTR SEAT Обогрев сидений |
| 16 | 25А AMP Усилитель |
| 17 | 10А FR FOG LP Противотуманные фары |
| 18 | 10А DRL Фары для дневной езды |
| 19 | 10А ECU Система управления двигателем |
| 20 | 10А CLUSTER Панель приборов |
| 21 | 25А P/WDW RH Блокировка электрических стекло подъемников (правая сторона) |
| 22 | 10А AUDIO Аудиосистема, маршрутный компьютер |
| 23 | 10А RR FOG LP Задний противотуманный фонарь |
| 24 | 10А IGN Выключатель (замок зажигания) |
| 25 | 30А HTD GLASS Обогрев заднего стекла |
| 26 | 15А A/BAG Подушка безопасности |
| 27 | 10А TCU Блок управления автоматической коробкой передач |
| 28 | 10А SNSR Датчики |
| 29 | SPARE — Резерв |
| 30 | 10А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS |
| 31 | 15А AUDIO Аудиосистема |
| 32 | 25А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона) |
| 33 | 10А HTD MIRR Система обогрева наружных зеркал заднего вида |
| 34 | 10А TAIL LP(LH) Левый задний габаритный огонь |
| 35 | 10А TAIL LP(RH) Правый задний габаритный огонь |
| 36 | 10А HAZARD Аварийная сигнализация |
| 37 | 10А T/SIG LP Фонари указателей поворота |
| 38 | 10А A/BAG IND Контрольная лампа подушки безопасности |
| 39 | 10А START Красный Реле стартера |
С обратной стороны блока расположены некоторые элементы реле: аварийной сигнализации и указателей поворота, реле звукового сигнала и т. д.
В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами
