Какие предохранители в тойота функарго

Особенности реле бензонасоса Тойота Функагро

1. Функция реле

Реле бензонасоса в Тойота Функагро является частью электрической системы топливного насоса. Оно отвечает за передачу электрического сигнала от пульта управления до насоса, что позволяет его активировать и обеспечивать подачу топлива в двигатель.

2. Местонахождение реле

Реле бензонасоса находится в электрооборудовании автомобиля. В Тойота Функагро реле может быть расположено в двух основных местах:

• Под капотом автомобиля. В этом случае реле обычно расположено на блоке предохранителей и реле, который находится либо близко к аккумулятору, либо находится на шасси автомобиля.
• Внутри салона автомобиля. В некоторых моделях Тойота Функагро реле бензонасоса может быть размещено внутри салона, часто под бардачком или панелью приборов.

Для точного определения места расположения реле бензонасоса в вашем автомобиле следует обратиться к руководству по эксплуатации автомобиля.

3. Замена и обслуживание реле

Если возникают проблемы с бензонасосом в Тойота Функагро, реле может быть одной из возможных причин. Если реле неисправно, его следует заменить. Для замены реле выполните следующие действия:

1. Отсоедините отрицательный клеммный зажим аккумулятора, чтобы предотвратить случайное короткое замыкание.
2. Найдите реле, согласно руководству по эксплуатации вашего автомобиля.
3. Отсоедините разъем, соединяющий реле с электрической системой.
4. Установите новое реле на его место и подключите разъем.
5. Проверьте работоспособность бензонасоса и убедитесь, что проблема решена.

Если проблема не решена после замены реле, рекомендуется обратиться к сервисному центру для диагностики и ремонта бензонасоса.

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

1. Блок силовых предохранителей
2. Дополнительный блок предохранителей
3. Блок предохранителей и реле
4. Блок управления ABS

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

Расшифровка

1. 60А MAIN – Предохранители: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H−LP LH”, “H−LP RH”, “H−LP LH (HI)”, “H−LP RH (HI)”, “H−LP LH (LO)”, “H−LP RH (LO)”
2. 80А – Система “START/STOP”
3. ALT 100/120A – Предохранители: “ECU−B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”, Система зарядки
4. 60А ABS – АБС

Дополнительный блок

Схема

Описание

1	10А H-LP HI RH – Фары (дневные ходовые огни)
2	10А H-LP HI LH – Комбинация приборов, фары (дневные ходовые огни)
Реле
R1	Фары
R2	Диммер (DIM)
R3	–

Блок предохранителей и реле

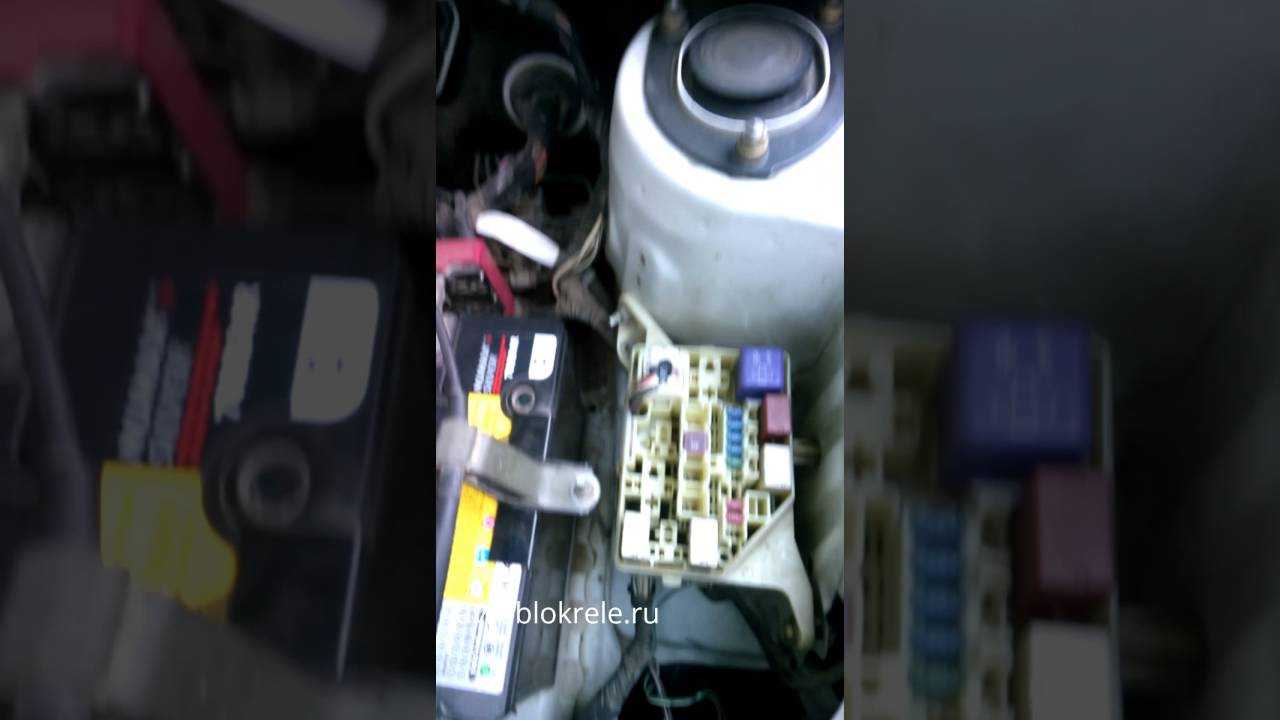

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Фотография

Схема

Обозначение

1	15A DOME – Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2	15A EFI – Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3	15A HORN – Звуковой сигнал
4	15A AM2 – Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5	30A ST – Система запуска
6	–
7	10A H−LP LH – Левая фара, корректор фар
8	10A H−LP RH – Левая фара, корректор фар
9	15A P/POINT – Розетка
10	Запасной предохранитель
11	Запасной предохранитель
12	Запасной предохранитель
13	–
14	–
15	30A RDI – Вентилятор системы охлаждения
16	50A HTR SUB1 – Вспомогательный отопитель (PTC)
17	–
Реле
R1	Вентилятор системы охлаждения
R2	Вентилятор системы охлаждения
R3	Стартер
R4	–
R5	Розетка
R6	Вспомогательный отопитель (PTC)
R7	EFI
R8	Муфта компрессора кондиционера
R9	Звуковой сигнал

Блок АБС

Схема

Описание

• 1 – предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
• А – нет (модели без VSC); реле ABS MTR (модели с VSC)
• В – реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
• С – реле ABS SOL (модели без VSC); нет (модели с VSC).

Местонахождение реле бензонасоса Тойота Функагро:

Реле бензонасоса Тойота Функагро находится в двигательном отсеке автомобиля.

Для того чтобы найти реле бензонасоса вам потребуется:

Открыть капот автомобиля
Расположиться на стороне водителя
Обратить внимание на дополнительную панель, расположенную на правой стороне двигателя
Найти прямоугольный блок с электрическими соединениями

Реле бензонасоса обычно имеет маркировку или надпись «Fuel Pump Relay» на внешней поверхности. Кроме того, реле обычно имеет несколько разъемов для подключения проводов.

Если у вас возникли сложности с поиском реле бензонасоса, вы всегда можете обратиться к руководству по эксплуатации вашей Тойота Функагро или обратиться за помощью к автомобильному механику.

Схема электрооборудования Toyota Funcargo:

Блок предохранителей и реле моторного отсека.

Место установки блока плавких предохранителей и реле в моторном отсеке автомобиля Funcargo.Внешний вид блока реле и предохранителей моторного отсека.

Схема реле и предохранителей.

Реле и предохраните Funcargo их расположенные в моторном отсеке.

Таблица обозначения плавких предохранителей.

HL-P LH	10A	Фары головного света(оборудованные галогеновыми).
HL-P RH	10A	Фары головного света(оборудованные галогеновыми).
AM 2	15A	Система запуска двигателя. Система зажигания двигателя.
DOME	15A	Дверной центральный замок Предупреждающая система нахождения ключа зажигания в замке и включенном света фар при заглушенном двигателе. Комбинация приборов панели. Автомагнитола. Часы. Фары головного света. Лампа внутреннего освещения салона. Вспомогательная система для заднего обзора(на моделях 2 wd выпущенных с 08.2002года).
EFI	15A	Электронная система управления двигателем внутреннего сгорания.Система управляющая автоматической трансмиссией(АКПП).Установленная на автомобилях с двигателями  1nz-fe – 2nz-fe до 08.2002года.Иммобилайзер.( Устанавливается на моделях автомобилей с 08.2002года)на моделях).
H-LP LH	15A	Модели автомобиля с галогеновыми фарами.
H-LP LO LH	15A	Модели автомобилей с ксеноновыми фарами выпущенных с 08.2002года
H-LP LO RH	15A	Модели автомобилей с ксеноновыми фарами выпущенных с 08.2002года
H-LP RH	15A	Модели автомобиля с галогеновыми фарами.
HORN	15A	Работоспособность звукового сигнала.
P/POINT	15A	Свободный разъём для подключения дополнительного электрического оборудования.
RDI	30A	Отвечает за работоспособность электроприводов вентиляторов.
ST	30A	Система запуска двигателя внутреннего сгорания(СТАРТЕР).
ABS NO.1	40A	Анти блокировочная система ABS. Система противобуксовочная, Система курсовой устойчивости.Выпускаемая на моделях с 08.2003года.

Блок плавких вставок.

ABS	60A	Анти блокировочная система тормозов (ABS). Система противобуксовочная. Система курсовой устойчивости.Выпускаемая на моделях с 08.2003года.
MAIN	60A	Система зажигания двигателя. Система запуска двигателя. Комбинация систем приборов (Выпускаемых на моделях с 08.2002года). Фары головного света.(Модели оборудованные ксеноновыми фарами с 08.2002года).
ALT	120A	Зарядка аккумуляторной батареи(АКБ).

Блок реле расположенный в моторном отсеке.

Таблица обозначения плавких предохранителей.

HL-P HI LH	10A	Фары(модели оборудованные ксеноновыми фарами выпуска с 08.2002года).
HL-P HI RH	10A	Сочетание приборов(выпуска модели с 08.2002года). Фары(модели оборудованные ксеноновыми фарами выпуска с 08.2002года).

Не горит ближний свет

Недалеко от моего дома есть небольшой круглосуточный автомагазинчик, в котором я рассчитывал разжиться сгоревшим предохранителем и тут же заменить. Нужного в магазине не тойота функарго предохранители. Пока жена открывала ворота гаража, в темноте наступившего вечера я увидал С замиранием сердца открываю капот и вижу выплескивающийся из-под крышки расширительного бачка антифриз.

Не обратил внимания, что вентилятор охлаждения не включается, тихо. Не подумал, что он мог тоже отключиться тойота функарго предохранители с остальной бортовой электрикой. А приборы, напомню, не работают. А он же силовой, он прикручен болтиками к монтажному блоку предохранителей.

И вот для того чтоб туда подобраться, мне пришлось снять аккумулятор и полностью корпус воздушного фильтра. Поменяв амперник, собрал блок обратно. Попутно, карбклинером аккуратно тойота функарго предохранители MAF.

В общем, собрал все, долил антифриз — как оказалось, зря сильно переживал аж на гр. Видимо, только начал кипеть.

Накинул клеммы на аккумулятор, завожу. Прислушиваюсь с водительского, вроде, все нормально. Подхожу к капоту — мама родная, дым!

Глушу, трогаю пред — горячий. Нервно курю. Снова завожу и сразу под капот, а предохранитель прямо на глазах раскаляется докрасна.

Загорелся значок температуры на приборной панели: что делать?

Раньше приборная панель автомобиля состояла из тахометра, спидометра и пары индикаторов. Поэтому разобраться в том, что происходит с машиной, не составляло труда. Сейчас же ситуация изменилась: наличие огромного количества различных показателей, которые периодически загораются, способно запутать практически любого водителя. Нередко мастера сервисных центров и продавцы в автосалонах советуют автовладельцам не обращать особого внимания на все эти лампочки

Однако обращать внимание не просто надо, а необходимо, так как загоревшийся индикатор оповещает о сбоях в работе какой-либо системы автомобиля. То же относится и к загоревшемуся значку температуры двигателя. Сегодня в этой статье мы расскажем, что это значит и какие меры нужно предпринять

Сегодня в этой статье мы расскажем, что это значит и какие меры нужно предпринять.

Лампочка температуры

Итак, если индикатор температуры загорается, а затем гаснет в течение нескольких секунд после запуска двигателя, то беспокоиться не о чем. Если продолжает гореть то, скорее всего, охлаждающая жидкость в системе находится на очень низком уровне, или сама система дала сбой. Может случиться так, что пиктограмма температуры загорелась при движении автомобиля. Причины у этого явления те же, что мы описали выше.

В чём заключается важность температуры двигателя?

Двигатель — один из важнейших агрегатов автомобиля, или можно даже сказать, самый важный. ДВС включает в себя различные механизмы, а так же целые системы. Одним из основных факторов, оказывающих существенное влияние на работу мотора, является температура.

Например, когда двигатель прогрет недостаточно, топливная смесь не сможет преобразоваться в цилиндрах должным образом. Это ведёт к потере мощности и ускоренному износу двигателя. Что касается перегрева, то тут всё ещё хуже. При перегреве головка блока цилиндров деформируется, что приводит к разгерметизации охладительных и смазочных систем. А это, в свою очередь, ведёт к падению уровня охлаждающей жидкости и повышенному расходу масла.

Однако это ещё не самые страшные последствия перегрева. В худшем варианте поршневые кольца могут потерять свою упругость, стенки цилиндров окажутся повреждены, а двигатель в конечном итоге просто заклинит. Владельцу автомобиля это будет стоить немало денег, затраченных на ремонт.

Что предпринять?

Если во время движения загорелась лампочка температуры, то в первую очередь необходимо включить на полную мощность отопительную систему для того, чтобы некоторое количество тепла перешло от двигателя к системе отопления. После этого, не глуша машину, делайте остановку, открывайте капот и смотрите, работает ли вентилятор. Потом выключайте зажигание и проверьте температуру радиатора рукой. Если радиатор не нагрелся, то возможно, что неисправен термостат. Если почувствуйте тепло, то проблема, скорее всего, в помпе. Пусть ДВС полностью остынет, тогда можно будет долить антифриз до нормы.

Ваши действия, если загорелась лампочка температуры:

• Включите отопление
• Сделайте остановку
• Проверьте вентилятор во время работы двигателя
• Заглушите машину
• Проверьте радиатор
• Посмотрите натяжение приводного ремня
• Дождитесь полного остывания двигателя
• Долейте антифриз
• Поставьте машину в гараж

Итог

А итог тут один: если игнорировать сигнал значка температуры, то можно отправить свой автомобиль на долгий и дорогой ремонт, так как последствия в этом случае не заставят себя ждать.

Toyota Carina E Руководство по эксплуатации, техобслуживанию и ремонту

№	Спецификация / Specs	Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1	Длина / Length	4530
2	Ширина (без/с зеркалами) / Width	1695
3	Высота (загружен/пустой) / Height	1410
4	Колёсная база / Wheelbase	2580
5	Дорожный просвет (клиренс) / Ground clearance	150
6	Снаряжённая масса / Total (curb) weight	1173
Полная масса / Gross (max.) weight	1700
Двигатель / Engine
7	Тип / Engine Type, Code	Бензиновый, жидкостного охлаждения, четырехтактный, 3S-FE
8	Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves	4-цилиндровый, 16V, рядный, DOHC с верхним расположением двух распределительных валов
9	Диаметр цилиндра / Bore	86.0 мм
10	Ход поршня / Stroke	86.0 мм
11	Объём / Engine displacement	1998 см³
12	Система питания / Fuel supply, Aspiration	Распределенный впрыск топлива
Атмосферный
13	Степень сжатия / Compression ratio	9.8:1
14	Максимальная мощность / Max. output power kW (HP) at rpm	98 кВт (133 л.с.) при 5800 об/мин
15	Максимальный крутящий момент / Max. torque N·m at rpm	183 Нм при 4400-4800 об/мин
Трансмиссия / Transmission
16	Сцепление / Clutch type	Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17	КПП / Transmission type	S55 МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

Toyota Echo 1 поколения

Автомобиль стал выпускаться в 1999 году. Собой он открыл новый для Тойота сегмент с компактными автомобилями. Своих покупателей модель нашла быстро, большинство из которых проживало в городе и искало себе именно такой автомобиль, который был и компактным, и просторным. Автомобиль выпускался как полноприводным, так и с передними ведущими колесами.

• Единственный мотор для этой модели – это 1NZ-FE с рабочим объемом 1,5 литра, который мог развивать мощность до 108 лошадиных сил. Это бензиновый силовой агрегат с четырьмя цилиндрами и шестнадцатью клапанами. Работает двигатель на бензине АИ-92/АИ-95. Расход топлива составляет около 5,5-6,0 литров на 100 километров пробега. Производитель ставил этот двигатель и на другие свои модели автомобилей:
• bB;
• Belta;
• Corolla;
• Funcargo;
• Ist;
• Platz;
• Porte;
• Probox;
• Vitz;
• WiLL Cypha;
• WiLL Vi.

Автомобиль выпускался три года, в 2002 году его сняли с производства. Стоит сказать и про двухдверную версию данного седана, она существовала параллельно с классической модификацией. Рынок автомобилей мира нам всегда можно не понять, так как двухдверный седан в мире продавался отлично, думается, что в России он не пошел бы в массы. Так у нас, если хочется компактный автомобиль, то покупают хэтч-бек с тремя дверями, а если хочется что-то просторное, то берут седан (с четырьмя дверями), но это уже совсем другая история.

Toyota Carina PDF Manual — электрические схемы

Toyota Carina Сервисное руководство

Схема подключения Toyota Carina

Toyota Carina от 1996-2001 гг. Выпуска

Электросхемы

• Распределение энергии
• Система запуска и зажигания
• Система управления двигателем
• Навигационная система
• Электронное управление АКПП
• Антиблокировочная система тормозов
• Электропривод вентилятора
• Зеркала с электроприводом
• Подушки безопасности
• Электрические стеклоподъемники и зеркала
• Моющие и чистящие средства
• Комбинация приборов
• Аудиосистема
• Фары
• Указатели поворота и сигнализация
• Система автоматического управления освещением
• Кондиционер с ручным и автоматическим управлением
• центральный замок
• Аналоговая комбинация приборов и OPTITRON

Блок реле и предохранителей их место расположения под приборной панелью.

Внешний вид блока предохранителей и реле.

Схема изображение блока предохранителей и реле.

Блок плавких предохранителей и реле автомобиля Funcargo который расположенный под приборной панелью.

Таблица обозначения плавких предохранителей.

Назначение.

Кондиционер имеющий ручное управление.

Кондиционер имеющий автоматическое управление.

Электрический привод вентиляторов.(выпуска моделей до 08.2002года)

Анти блокировочная система тормозов ABS.

Осветительные лампы салона.

Кондиционер имеющий ручное управление.

Кондиционер имеющий автоматическое управление.

Электрический привод вентиляторов (выпуска моделей с 08.2002года).

Обогрев заднего стекла

(выпуска моделей с 08.2002 года).

Анти блокировочная система ABS.

Система курсовой устойчивости.Выпускаемая на моделях с 08.2003года.

Вспомогательная система для заднего обзора(на моделях 2 wd выпущенных с 08.2002года).

Зарядка аккумуляторной батареи(АКБ)на выпускаемых моделях до 08.2002 года.

Система управляющая двигателем внутреннего сгорания(двс 1nz-fe-2nz-fe).

Электронная система управления автоматической трансмиссией(АКПП с двс 1nz-fe-2nz-fe).

Анти блокировочная система тормозов (ABS).

Индикаторы положения АКПП.

Электрические стекло подъёмники.

Центральный дверной замок.

Предупреждающая система нахождения ключа зажигания в замке и включенном света фар при заглушенном двигателе.

Система предупреждения о не пристёгнутом ремне безопасности.

Электрический привод крышки люка.

Указатели поворотов и аварийная сигнализация.

Освещение для движения задним ходом.

Кондиционер имеющий ручное управление.

Кондиционер имеющий автоматическое управление.

Дополнительный разъём для подключения добавочного оборудования.

Зарядка аккумуляторной батареи(АКБ)на выпускаемых моделях с 08.2002 года.

Система подушек безопасности(SRS AIRBAG).

Анти блокировочная система тормозов (ABS).

Система курсовой устойчивости.Выпускаемая на моделях с 08.2003года.

Электрический привод стекло подъёмников.

Электрический привод открывания крышки люка.

Кондиционер имеющий ручное управление.

Кондиционер имеющий автоматическое управление.

Методика определение неисправности плавких предохранителей.

Определения состояния плавких предохранителей.

Определяем рабочее состояние предохранителей.Производя визуальный осмотр,на наличие его рабочего состояния.

Для извлечения предохранителей используются специальные щипчики.Которые могут идти в комплекте с предохранителями или под крышкой блоков предохранителей.

Специальные щипчики которыми можно извлечь плавкие предохранители.

Шаги по поиску реле бензонасоса Тойота Функагро

Если вам необходимо найти реле бензонасоса в вашем автомобиле Тойота Функагро, выполните следующие шаги:

1. Откройте капот автомобиля и найдите расположение коробки предохранителей.
2. Проверьте схему расположения предохранителей на внутренней стороне крышки коробки. Найдите предохранитель, который относится к бензонасосу.
3. Посмотрите на предохранитель, чтобы определить его номер и положение.
4. Снимите крышку предохранителей, используя подходящий инструмент, если необходимо.
5. Используя схему расположения предохранителей, найдите предохранитель, который соответствует реле бензонасоса.
6. Вытащите предохранитель из его паза и проверьте его состояние. Если предохранитель сгорел или поврежден, замените его новым.
7. Если предохранитель в порядке, остается найти реле бензонасоса.
8. Установите крышку предохранителей обратно на место и закройте капот автомобиля.

Важно помнить, что точное местоположение реле бензонасоса может изменяться в зависимости от конкретной модели и года выпуска Тойота Функагро. Если вы ощущаете затруднения или сомневаетесь, рекомендуется обратиться к руководству по эксплуатации вашего автомобиля или проконсультироваться с механиком

К11

Описание реле

1. Реле вентилятора радиатора
2. Реле переключателя селектора диапазонов
3. Реле CVT
4. Реле кондиционера
5. Реле клаксона
6. Реле увеличения оборотов х.х.
7. Реле фар/передних противотуманных фар
8. Реле обогревателя заднего стекла
9. Реле сигнала
10. Реле дополнительного электрооборудования
11. Реле зажигания-1
12. Реле зажигания-2
13. Запасной предохранитель
14. Прерыватель
15. Реле топливного насоса (под накладкой проема передней двери со стороны водителя)
16. Реле E. G. I.
17. Реле очистителя заднего стекла
18. Реле заднего противотуманного фонаря
19. Реле зажигания-3
20. Реле заднего противотуманного фонаря (в зависимости от модели)
21. Реле вентилятора радиатора-2

* (под приборной панелью со стороны водителя, в зависимости от модели)

Предохранители в салоне

Находится справа от рулевой рейки, закрыт защитной крышкой. На обратной стороне которой будет схема с описанием элементо

Вариант 1

Схема

Описание

F1	(20 А) Электродвигатель вентилятора кондиционера — отопителя
F2	—
F3	(10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла
F4	(10А) Реле звукового сигнала
F5	(15А) Реле противотуманных фар
F6	(10А) Система кондиционирования, выключатель запрещения запуска
F7	(7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем
F8	(10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска («PVN»), фонари заднего хода
F9	(15А) Очиститель омыватель заднего стекла
F10	(15А) Аудиосистема
F11	(7,5А) Выключатель аварийной сигнализации
F12	(7,5А) Электронный блок управления ABS
F13	(15А) Предохранитель прикуривателя ниссан марч к11
F14	(10А) Стоп-сигналы
F15	(10А) Выключатель аварийной сигнализации
F16	(10А) Электронный блок управления КПП
F17	(15А) Реле топливного насоса
F18	(10А) Подогреватель сидений
F19	(20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла
F20	(7,5А) Система управления двигателем, блок управления иммобилайзером
F21	—
F22	(10А) Электронный блок управления SRS
F23	(10А) Очиститель омывательи лобового стекла
F24	(10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка
F25	(10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу
F26	(7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем
F27	—
F28	—
F29	(15А) Реле задержки омывателя фар

Вариант 2

Фото схема

Обозначение

• 10А Стартер
• 10А Зажигание
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Сигнал
• 15А Противотуманные фары
• 10А Аварийная сигнализация
• 10А Габариты
• 10А Поворотники
• 10А Приборная панель
• 10А АБС
• 10А Электро усилитель руля
• 10А Подушки безопастности
• 10А Двигатель
• 10А Топливный насос
• 10А A/T Control
• 10А Кондиционер
• 15А Электро двигатель печки
• 10А Аудиосистема
• 15А Прикуриватель
• 20А Передние дворники
• 10А Зеркала и задние дворники
• 15А Обогрев заднего стекла

Пример расположения блока и замены предохранителя прикуривателя смотрите в видео.

Предохранители под капотом

Вариант 1

Фотография

Схема

Расшифровка

F1	(30А) Блок управления свечами накаливания — дизель
F2	—
F3	(10А) Задние габариты
F4	(15А) Правая фара
F5	(15А) Левая фара
F6	(25А) Электропривод стеклоподъемников, блок управления центральным замком
F7	(15А) Запасной
F8	—
F9	(25А) Электродвигатель вентилятора системы охлаждения
F10	(10А) Запасной
F11	(15А) Кондиционер
F12	(30А) Антиблокировочная система тормозов (ABS)
F13	(30А) Замок зажигания
F14	(25А) Управление двигателем
F15	(65А) Распределение питания аккумуляторной батареи

Вариант 2

Фотография

Схема

Назначение

F1	(40А) Электронный блок управления ABS
F2	(30А) Замок зажигания
F3	(40А) Электронный блок управления ABS
F4	(80А) Распределение питания аккумуляторной батареи
F5	(30А) Электродвигатель вентилятора системы охлаждения
F6	(30А) Электропривод стеклоподъемников, блок управления центральным замком
F7	(30А) Управление двигателем
F8	—
F9	(60А) Блок управления свечами накаливания — дизель
F10	—
F11	—
F12	—
F13	—
F14	—
F15	(10А) Генератор
F16	(10А) Задние габариты
F17	(15А) Левая фара
F18	(15А) Правая фара
F19	(15А) Кондиционер

Отчёт О предохранителях в Funcargo (fishtank)

Отчёт: О предохранителях в Funcargo (fishtank)

Ввиду того, что зачастую проблемы неработоспособности того или иного оборудования может быть вызвана простейшей причиной — перегорел предохранитель, отвечающий за работу этого оборудования, предлагаю вашему вниманию вот такой мини-отчётик.

Здесь представлены пока два блока реле — в моторном отсеке и под панелью приборов. Но на самом деле их бывает больше, зависит от даты выпуска вашего любимца.

Замечу, что некоторые предохранители имеют сразу нагрузку от нескольких систем. Думаю сделано для того, чтобы дублировать основные и важные системы, дабы не оставить вас без работающего мотора к примеру.

Блок реле в моторном отсеке

1. Расположение.

2. Вид сверху. Предохранители пронумерованы.

Расшифровка:

1. Главное реле системы впрыска

2. Реле электромагнитной муфты компрессора кондиционера

10. ST (30А)

• Система запуска

11. AM2 (15А)

• Система запуска и зажигания

12. Horn (15А)

• Звуковой сигнал

13. EFI (15А)

• Система управления двигателем Система электронного управления АКПП (до 08.2002) Система иммобилайзера (с 08.2002)

14. Dome (15А)

• Центральный замок Система предупреждения об оставленном в замке зажигания ключа и невыключенном освещении Комбинация приборов Аудиосистема Часы Фары (галоген) Лампы освещения салона Система заднего обзора (модели 2WD с 08.2003)

• Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003)

16. RDI (30А)

• Электропривод вентиляторов

17. Реле разъема для подключения дополнительного оборудования.

Монтажный блок под панелью приборов

1. Расположение.

3. Реле-прерыватель указателей поворота.

7. Heather (40А)

• Кондиционер с ручным, автоматическим управлением.

8. Gauge (10А)

• Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

9. Def (20А)

• Обогреватель заднего стекла.

10. Door (25А)

• Центральный замок.

11. Tail (7.5A)

• Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон).

12. Wiper (20A)

• Очиститель и омыватель лобового и заднего стекол.

13. Electronic B (7.5A)

• Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003). Питание (Batery +) в дианостической колодке OBD-II.

14. Fog (15A)

• Противотуманные фары.

15. Accessory (15A)

• Электропривод зеркал. Аудиосистема. Прикуриватель. Разъем для подключения доп.оборудования. Система заднего обзора (модели 2WD с 08.2003).

16. Electronic Ig (7.5A)

• Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

17. Haz (10A)

• Указатели поворота и аварийка.

18. A/C (7.5A)

• Кондиционер с ручным и автоматическим управлением.

19. Invertor (15A)

• Разъем для подключения доп.оборудования.

20. Stop (10A)

• Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Стоп-сигналы. Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

3. Задняя крышка блока реле.

Двигательный турбонагнетатель

В моторах TDI используется турбонагнетатель с изменяющейся геометрией, что дозволяет осуществлять сжимание воздуха, который поглощается. За счет этого увеличивается объем поглощаемого воздуха в камере. В итоге мощность мотора повышается при прежней объемности и на таких же оборотах.

Две турбины формируют устройство турбонагнетателя. Находящаяся в выпускном тракте турбина, начинает вращаться от исходящей массы выхлопных газов. Она начинает двигать компрессорное колесо, которое осуществляет сжатие воздуха непосредственно на впуске. Воздух, нагреваемый во время сжатия, подвергается охлаждению и затем поступает в камеру. Так как при снижении температурного режима объем воздуха также уменьшается, то и в камере его оказывается больше.

Toyota Yaris — электрические схемы

См. Также: Руководства по обслуживанию Toyota.

Руководство по ремонту Toyota Yaris

ЭЛЕКТРОПРОВОДКА

Расположение деталей в моторном отсеке Verso 1999

Положение деталей в теле

Расположение деталей на приборной панели

EWD398F YARIS VERSO ECHO ЭЛЕКТРИЧЕСКАЯ СХЕМА VERSO

1999

Toyota Yaris 1999 года ЭЛЕКТРОПРОВОДКА Verso

Toyota Yaris 1999 Verso Общая схема ЭЛЕКТРОПРОВОДКИ

Toyota Yaris 1999 Verso Список коннекторов

EWD398F YARIS VERSO ECHO ЭЛЕКТРИЧЕСКАЯ СХЕМА VERSO

Toyota Yaris 1999 Verso Руководство по ремонту

2001

Toyota Yaris 2001 г. ДИАГНОСТИКА

Toyota Yaris 2001 КУЗОВ ЭЛЕКТРИЧЕСКИЙ

Toyota Yaris 2001 Все Руководство по ремонту

2005

Toyota 2004-2005 Ярис Руководство пользователя (OM52624U)

Toyota Yaris 2005 г. Ремонт повреждений при столкновении.pdf

Тойота Ярис 2005 2007 Все руководства по ремонту

Toyota Yaris 2005 Обслуживание руководство

2007

Toyota Yaris 2007 г. ЭЛЕКТРИЧЕСКАЯ СХЕМА

Тойота Ярис 2007 U340E Автоматическая коробка передач

Тойота Ярис 2005 2007 Все руководства по ремонту

Toyota 2007 Ярис Столкновение

2017

Владельцы Toyota Yaris 2017 Руководство

Toyota 2017 Ярис Квик Справочное руководство

Гарантия Toyota 2017 Yaris и руководство по обслуживанию

Toyota 2017 Entune Система Краткое руководство

Где Находятся Предохранители На Форд Фокус 1

Электрооборудование Focus 1 изготовлено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к корпусу и агрегатам автомобиля, выступая в качестве второго («отрицательного») провода. Бортовая сеть представляет собой постоянный ток, рассчитанный на 12 В. Для переключения главных цепей автомобиля используется комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства (управление блокировкой вала) с блокировкой).

Что касается времени простоя двигателя, то что остается для нашего клиента, так это потребители с питанием от батареи и, после запуска двигателя, генератор энергии от генератора со встроенным выпрямителем. Также при работающем двигателе аккумулятор заряжается.

Нашим заказчиком остаются электронные схемы Focus 1 (не считая цепи питания стартера), защищенные от перегрузки предохранителями, установленными в 2 монтажных блоках. Основной блок расположен под незнакомой панелью драйвера устройства, а дополнительный блок. под капотом. Крупные потребители электроэнергии (фары, электрические вентиляторы радиаторных двигателей и т. Д.) Подключаются через реле, установленные в тех же блоках.

Блок управления подушками безопасности установлен в напольном туннеле под обшивкой, что дает команду на срабатывание подушек безопасности во время лобового удара.
