Предохранитель куга 2 розетка

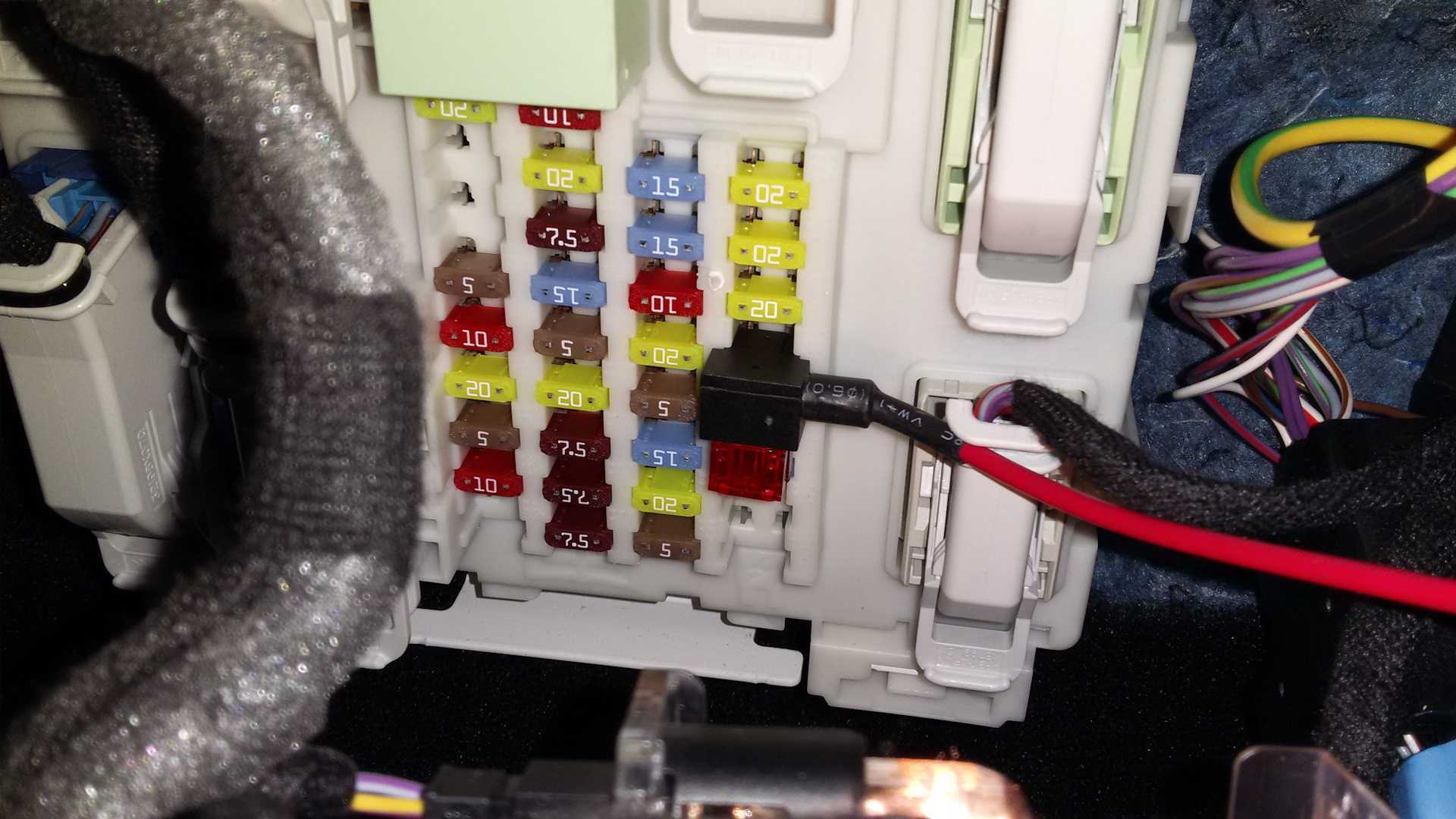

Блок в салоне

Он находится под панелью приборов со стороны пассажира, под бардачком.

Обозначение

p, blockquote 12,0,0,0,0 —>

100	10А Электронные модули (питание от замка зажигания)
101	20А Электрический привод водительского сиденья
102	10А Управление отопителем, дистанционный приемник управления
103	10А Питание органов управления внешним освещением от аккумуляторной батареи
104	10А Система экономии электроэнергии, плафоны внутреннего освещения
105	25А Обогреватель заднего стекла
106	20А Запуск двигателя без ключа
107	10А Батарейное питание комбинации приборов, бортовая диагностика
108	7,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109	20А Прикуриватель, дополнительная электрическая розетка сзади
110	10А Питание переключателя системы наружного освещения в дневное время от генератора
111	5А Топливный насос (только дизельный двигатель)
111	15А Топливный насос (только бензиновый двигатель)
112	15А Модули аудиосистемы (питание от аккумуляторной батареи)
113	10А Лампы наружного освещения в дневное время (подфарники)
114	10А Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5А Питание органов управления внешним освещением от генератора
116	20А Противотуманные фары/ фонари
117	7,5А Освещение регистрационного знака
118	20А Модуль электрооборудования двери (левой задней)
119	15А Дополнительное гнездо питания в багажном отделении
119	25А Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120	20А Модуль электрооборудования двери (правой задней)
121	20А Электрообогрев передних сидений
122	10А Модуль подушки безопасности
123	7,5А Электрообогрев наружных зеркал заднего вида
124	7,5А Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125	7,5А Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126	20А Система управления замками без помощи ключа
127	Резерв
128	Резерв
129	20А Cтеклоочистители ветрового стекла
130	10А Модуль AWD
131	15А Очиститель заднего стекла
132	15А Стоп-сигналы
133	25А Реле центральной блокировки замков, модуль двери пассажира
134	20А Реле центральной системы блокировки, модуль двери водителя
135	20А Лампы для дневного времени
136	15А Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137	10А Динамик включения аварийного батарейного питания
138	10А Модуль управления силовым агрегатом, педаль акселератора, автоматическая коробка передач, мониторинг бесключевого модуля IGN
139	10А Дальний свет фар, правая сторона
140	10А Дальний свет фар, левая сторона
141	10А Фонарь заднего хода
142	15А Ближний свет фар (правая сторона)
143	15А Ближний свет фар (левая сторона)

Обслуживание коробки 6F35

Коробка 6F35 не проблемная, как правило, причиной поломок становится владелец, который неправильно эксплуатирует устройство. Правильное использование коробки и замена масла, согласно пробегу, гарантирует работу изделия свыше 150000 км без проблем.

Диагностика коробки проводится в случае:

• Слышны посторонние шумы, вибрации, треск в коробке;
• Неправильное переключение передач коробки;
• Передачи коробки не переключаются вовсе;
• Падение уровня масла коробки, изменение цвета, запаха, консистенции.

Симптомы, перечисленные выше, требуют незамедлительного обращения в сервисный центр с целью диагностики и устранения неисправности.

Предотвратить преждевременные поломки изделия и продлить срок эксплуатации, цель плановых мероприятий, проводимых согласно установленного технического регламента для коробки автомобиля Ford Kuga. Работа выполняется на специально оборудованных станциях, обученным персоналом на специальном оборудовании.

АКПП 6F35 технический регламент плановое ТО, автомобиль Ford Kuga:

	ТО-1	ТО-2	ТО-3	ТО-4	ТО-5	ТО-6	ТО-7	ТО-8	ТО-9	ТО-10
Год	1	2	3	4	5	6	7	8	9	10
Тысяч километров	15	30	45	60	75	90	105	120	135	150
Регулировка сцепления	Да	Да	Да	Да	Да	Да	Да	Да	Да	Да
Замена трансмиссионной жидкости коробки	—	—	Да	—	—	Да	—	—	Да	—
Замена фильтра коробки	—	—	Да	—	—	Да	—	—	Да	—
Проверка трансмиссии на наличие видимых повреждений и протечек	—	Да	—	Да	—	Да	—	Да	—	Да
Проверка на наличие утечек и неисправностей бортовой передачи и конической шестерни для авто с полным приводом.	—	—	Да	—	—	Да	—	—	Да	—
Проверка состояния приводных валов, подшипников, шарниров равных угловых скоростей для авто с полным приводом.	—	—	Да	—	—	Да	—	—	Да	—

В случае не проведения или нарушения времени проведения работ, установленных техническим регламентом, возможны следующие последствия:

• Потеря рабочих качеств жидкости коробки;
• Выход из строя фильтра коробки;
• Выход из строя соленоидов, планетарного механизма, гидравлического трансформатора коробки и др.;
• Выход из строя датчиков коробки;
• Выход из строя фрикционных дисков, клапанов, поршней, прокладок коробки и др.

Этапы устранения неисправностей:

1. Обнаружение проблемы, обращение на станцию ТО;
2. Диагностика коробки, выявление неисправностей;
3. Демонтаж, полная или частичная разборка коробки, выявление неработоспособных деталей;
4. Замена изношенных механизмов и узлов коробки;
5. Сборка и установка коробки на место;
6. Заправка коробки трансмиссионной жидкостью;
7. Проверка коробки на работоспособность, обкатка.

Коробка передач 6F35, устанавливаемая на Ford Kuga надёжный и экономичный агрегат. В сравнении с другими шести ступенчатыми агрегатами, эта модель считается удачной коробкой. При условии соблюдения в полном объёме правил эксплуатации и ТО, срок службы изделия соответствует сроку, установленному заводом изготовителем.

Предохранитель бензонасоса форд фокус 2

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

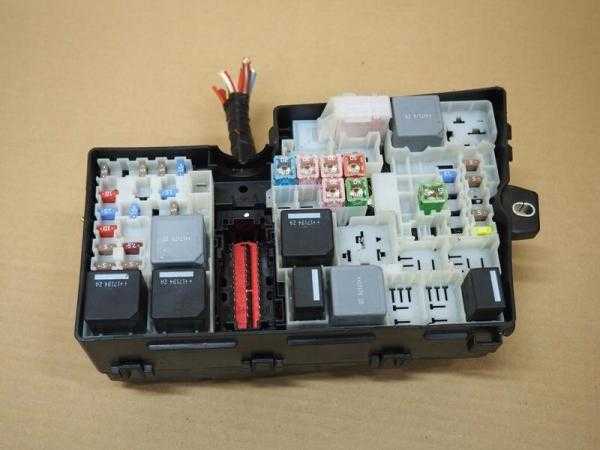

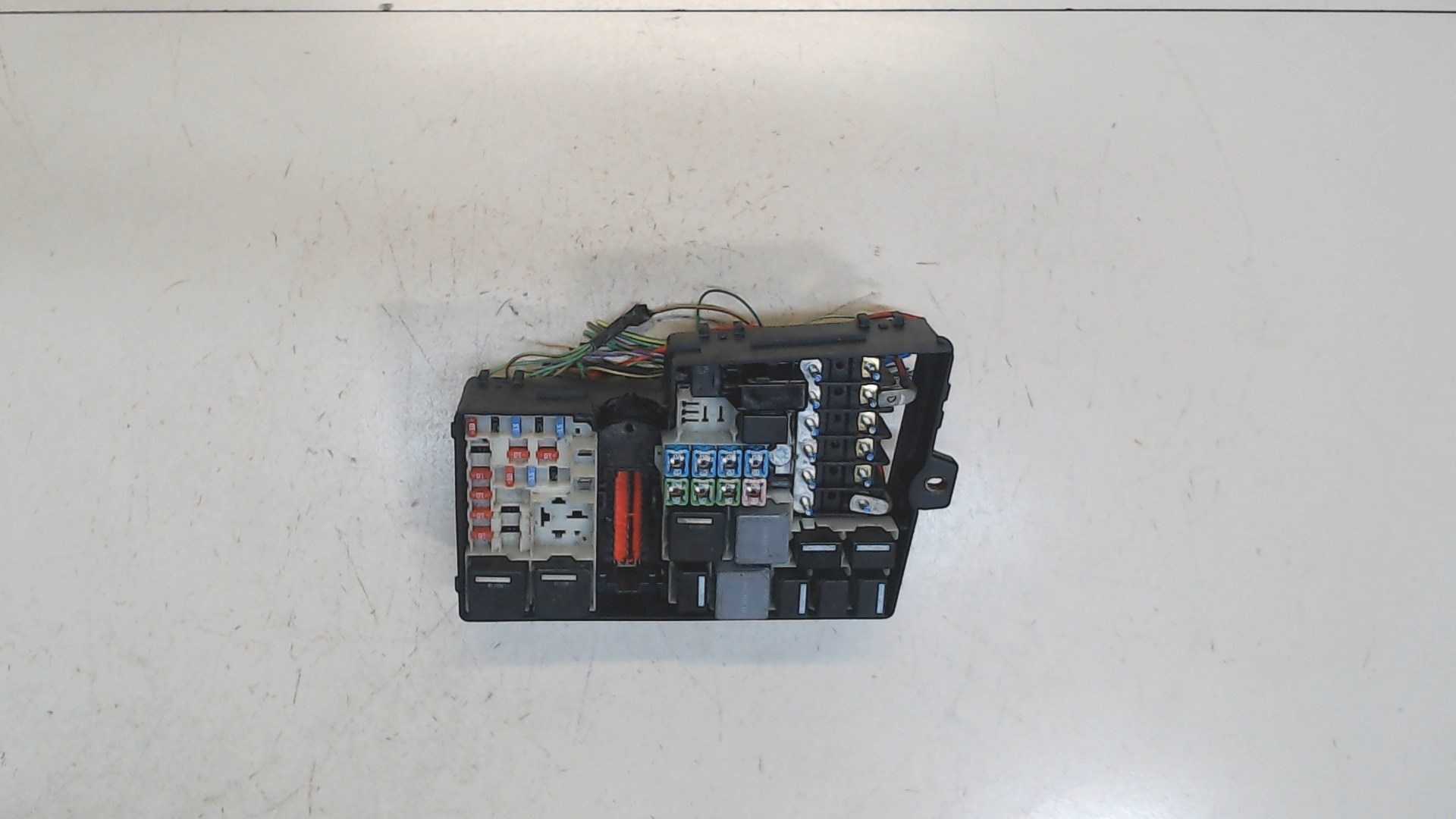

Монтажный блок в моторном отсека

Монтажный блок в моторном отсеке: F1-F36 — предохранители; R1-R14 — реле

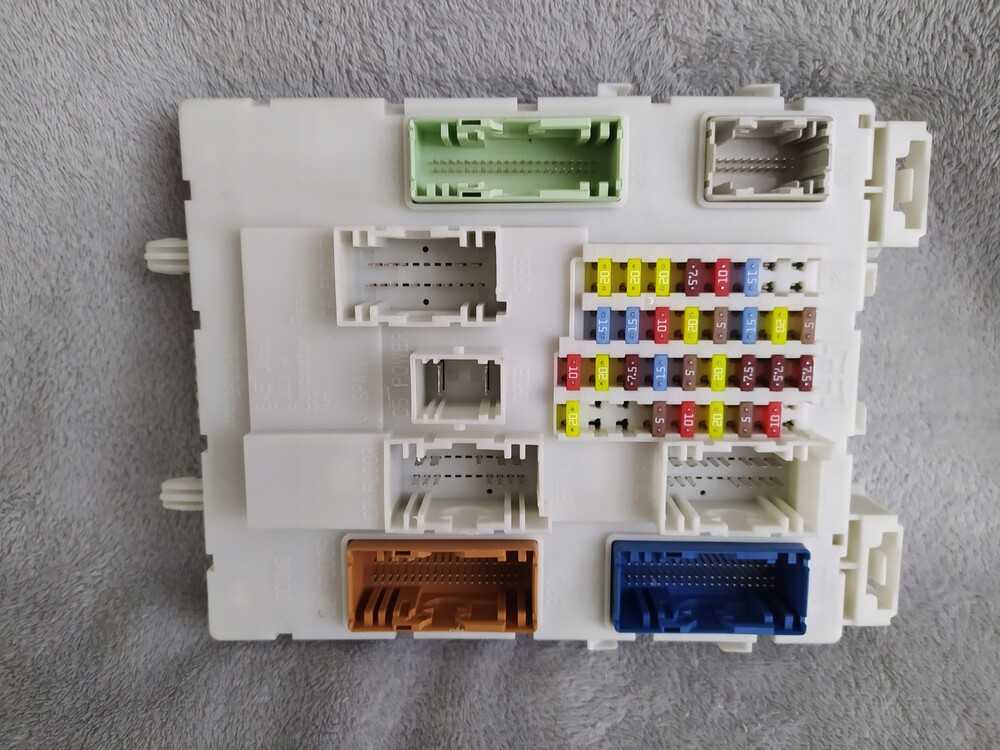

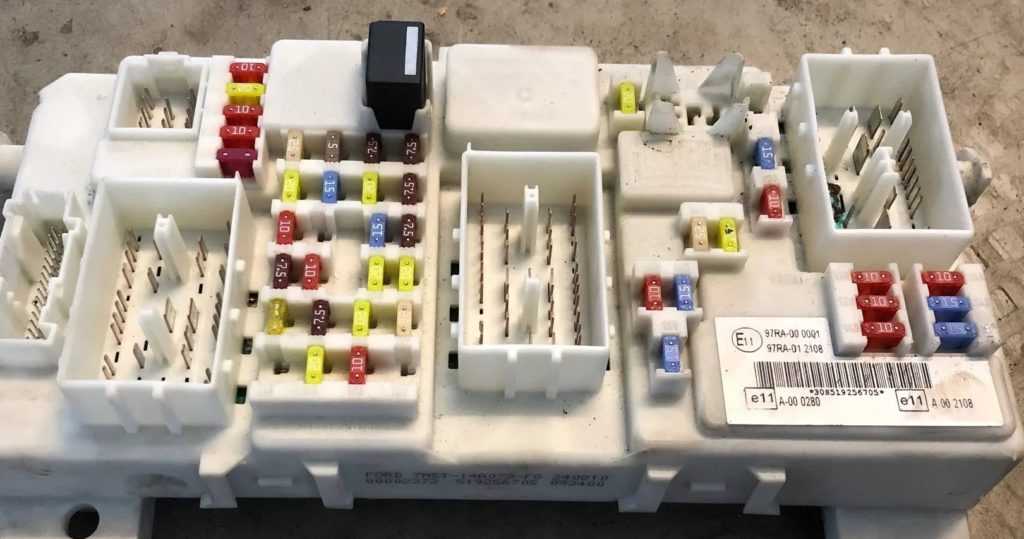

Монтажный блок в салоне

Монтажный блок в салоне автомобиля: F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Работу проводим при выходе из строя предохранителей и реле. При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи. Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

…снимаем крышку монтажного блока. На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель. Заменяем перегоревший предохранитель новым. Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой…

…и заменяем его новым. Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе). Устанавливаем на место крышку монтажного блока. Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель. Реле из блока извлекаем рукой. Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Схема и замена блока предохранителей Ford Focus 3

Практически любой современный автомобиль обладает электроникой, встроенным и дополнительным оборудованием, которому требуется непрерывная подача напряжения. Форд Фокус 3 – не исключение. Для того чтобы обеспечить оптимальный уровень подачи напряжения, используется блок предохранителей. Все электрические цепи так или иначе завязаны в блоке. Из статьи вы узнаете, что такое блок предохранителей, где он располагается и как выполнить его замену при необходимости.

Предохранители Форд Фокус 3 – хрупкая, но достаточно долговечная вещь. При нормальной эксплуатации и регулярном ТО проблем с перегоранием или поломкой возникнет по минимуму. Однако, если вы столкнулись с проблемой перегорания, внимательно изучите статью. Мы расскажем, где находятся ПП, как к ним добраться и провести замену правильно.

Где предохранитель габаритных огней на Форд Куга?

.Мы будем сейчас найдите предохранитель для габаритных огней в вашем Ford Kuga. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Тем не менее, есть предохранитель и реле, которые контролируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель для габаритных огней вашего Ford Kuga.

Замена внутреннего предохранителя габаритных огней вашего Форд Куга

.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Ford Kuga. Для этого вам придется иди к блоку предохранителей твоей машины . Если вы не можете его найти, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное положение благодаря инструкциям вашего Ford Kuga.

Ознакомьтесь с инструкцией на крышке блока предохранителей, чтобы Найдите предохранитель габаритного света вашего Ford Kuga , следует отметить под названием «Парковочные огни» .

Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити.
Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последней части этого руководства и проверьте питание ваших стояночных огней. В качестве последнего средства вы можете отнести свой автомобиль к автомеханику, чтобы он подробнее рассмотрел причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.

Замена реле предохранителя стояночного света вашего Ford Kuga

Наконец, теперь мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Ford Kuga, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника на предмет положения реле стояночного света или инструкции по эксплуатации, если вы не можете его найти.
• Поменяйте местами реле с другим реле, чтобы проверить габаритные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель ночных огней вашей машины , если вы ищете других предохранители, такие как предохранитель стартера на Ford Kuga, или предохранитель автомобильного радиоприемника, не стесняйтесь обращаться к нашему веб-контенту, посвященному этим предохранителям.

Чтобы найти больше советов по Ford Kuga, взгляните на Ford Kuga категория.

Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2

Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.

Расположение плавких предохранителей и реле и их замена Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.

Снятие, установка и ремонт монтажных блоков Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).

Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2

Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2

Таблица 10.1Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2Таблица 10.2Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2

Где находится

Многие владельцы Фокусов даже не представляют, в какой части бензонасоса располагается предохранитель. В дорестайлинговой версии Форд Фокус 2 предохранитель располагался в колодках, первая из них была установлена в подкапотном пространстве машины, а вторая – под панелью приборов, там, где было расположено сидение для пассажиров (под вещевым ящиком, что в быту называется «бардачок»). Предохранительный блок, что располагался в пространстве под капотом, находился в левой части, возле аккумулятора.

В салоне современных моделей предохранительный блок можно найти под перчаточным отсеком. Там он крепится при помощи двух замков, которые внешне напоминают саморезы.

Снять предохранитель можно следующим образом:

1. Замки необходимо поворачивать против часовой, далее часть блока, что расположена впереди, опрокидывается вниз.
2. Блок можно немного приподнять и выдвигать назад, тогда он опрокидывается еще больше, и добраться до предохранителя будет легче.
3. Номера предохранителей наносятся производителями на колодку.
4. Если предохранитель или реле повреждены, их необходимо заменить.
5. Извлеките детали, качая их из стороны в сторону.

Во время выполнения работ по замене предохранителя топливного насоса Форд Фокус 2 не забывайте выключать аккумуляторную батарею.

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

1. Короткое замыкание.
2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы

F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв) –

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока

Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Программирование

Когда

• Добавлен или заменен пульт управления.
• Неисправность системы.

Как

• Получите все пульты дистанционного управления.
• Пульты дистанционного управления могут быть запрограммированы только с использованием диагностического оборудования.

Указание: Можно запрограммировать максимум 8 пультов дистанционного управления.

Замена элементов питания тип 1

Замена элементов питания тип 2

Иммобилайзер

Работа системы

• Система активируется через 1 секунду после выключения зажигания.
• Включите зажигание.
• На информационном дисплее появляется сообщение «ключ не обнаружен» если код пульта дистанционного управления не распознан.
