Какое масло лить в двигатель Jeep Grand Cherokee WK2 дизель
Оригинальное масло
Если обратиться к спецификации моторных масел, рекомендуемых компанией Jeep для поколения Grand Cherokee WK2 с дизельным мотором, то мы можем увидеть следующую информацию:
«NEW OIL REQUIREMENT — as of July 2016 Chrysler now requires oil that meets MS-10902/Cummins 20081 for the Ecodiesel.Oils in this list are MS-10902/Cummins 20081 approved. Gulf Super Duty Synthetic HD 5w40 — full synthetic, heavy duty engine oil formulated to meet or exceed the requirements of most major manufacturers of diesel engines.
Shell Rotella T6 5w40 — Chrysler dealership OE service oil and FCA specifically recommendedKendall SHP Diesel 5w40- full-synthetic engine oil developed for use in four-stroke cycle diesel engines operating under extreme temperature conditionsValvoline Premium Blue Extreme 5w40 — endorsed and recommended specifically by Cummins»
Исходя из этой информации, становится понятно, что в 3.0-литровый дизель Джип Гранд Чероки WK2 дорестайлинг подходит масло SAE 5W-30; MB 229.31 или MB229.51 и ACEA C3; Chrysler Material Standart MS-11106. В рестайлинг необходимо лить 5W-40, API CJ-4 или ACEA E9/E7, ACEA A3/B4 — моторные масла, предназначенные дизельным моторам, работающих в крайне жестких условиях.
|
Kendall SHP Diesel 5W-40 4 литра Артикул: 04761838AB Средняя цена: 3600 рублей 1 литр Артикул: — Средняя цена: — |
Shell Rotella T6 5W-40
4 литра Артикул: 04761844AB Средняя цена: — 1 литр Артикул: — Средняя цена: — |
Предохранители и реле Jeep Grand Cherokee WK WH
Рассмотрены автомобили 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.
Расположение блоков предохранителей в салоне и моторном отсеке Jeep Grand Cherokee WK.
1, 2 — блок предохранителей и реле в моторном отсеке.
3 — блок предохранителей под приборной панелью
Схема расположения предохранителей и реле в блоке под капотом джип гранд чероки.
тип 1 (модели до 2007 года выпуска)
| 1 | Реле электродвигателя вентилятора отопителя |
| 2 | Реле основных цепей зажигания |
| 3 | |
| 4 | |
| 5 | Реле стартера |
| 6 | Реле электронного блока управления КПП |
| 7 | Реле электромагнитной муфты компрессора кондиционера |
| 8 | Реле топливного насоса |
| 9 | |
| 10 | |
| 11 | |
| F1 | (40A) Электродвигатель вентилятора кондиционера/отопителя |
| F2 | (30A Разъем питания дополнительного оборудования |
| F3 | (30A) Очиститель заднего стекла |
| F4 | (30A) Система ABS/ESP |
| F5 | (50A) Дополнительный отопитель |
| F6 | (50A) |
| F7 | (30A) Блок предохранителей/реле приборной панели |
| F8 | (40A) Блок предохранителей/реле приборной панели |
| F9 | |
| F10 | (40A) Система запуска |
| F11 | (30A) Прикуриватель |
| F12 | (40A) Обогреватель заднего стекла |
| F13 | (40A) |
| F14 | (50A) Дополнительный отопитель |
| F15 | (50A) Дополнительный отопитель |
| F16 | (25A) Дизель: Система управления двигателем |
| F17 | |
| F18 | (20A) |
| F19 | (20A) Замок зажигания |
| F20 | (20A) Электронный блок управления КПП |
| F21 | (30A) Система ABS/ESP |
| F22 | |
| F23 | (20A) Дифференциал |
| F24 | (20A) Топливный насос |
| F25 | (20A) Дифференциал |
| F26 | (15A) Система управления двигателем |
| F27 | (15A) Стоп-сигналы |
| F28 | (25A) Дизель: Система управления двигателем |
Блок предохранителей и реле под капотом тип 2 (модели с 2007 года выпуска)
Описание предохранителей и реле.
| 1 | |
| 2 | Реле фар |
| 3 | |
| 4 | |
| 5 | Реле насоса омывателя фар |
| 6 | Реле электронного блока управления КПП |
| 7 | Реле электродвигателя вентилятора отопителя |
| 8 | Реле стартера |
| 9 | Реле топливного насоса |
| 10 | Реле электромагнитной муфты компрессора кондиционера |
| 11 | |
| 12 | |
| 13 | |
| F1 | (50A) Дополнительный отопитель |
| F2 | (40A) Фары |
| F3 | (50A) Дополнительный отопитель |
| F4 | (30A) Разъемы питания дополнительного оборудования |
| F5 | (50A) Дополнительныйо топитель |
| F6 | (30A) Прикуриватель |
| F7 | (40A) |
| F8 | (40A) Стартер |
| F9 | ^2008: Не используется |
| F10 | |
| F11 | (40А) Электродвигатель вентилятора кондиционера/отопителя |
| F12 | (30A) |
| F13 | (40A) |
| F14 | (30A) |
| F15 | |
| F16 | (50A) Система ABS/ESP |
| F17 | (30A) Система ABS/ESP |
| F18 | (40A) |
| F19 | (40A) |
| F20 | (30A) Очиститель/омыватель лобового стекла |
| F21 | (20A) Топливный насос |
| F22 | (20A) Электромагнитная муфта компрессора кондиционера |
| F23 | (25A) Инвертер |
| F24 | (20A) Подогреватель сидений |
| F25 | (20A) Дифференциал |
| F26 | (15A) Стоп-сигналы |
| F27 | (20A) Омыватели фар |
| F28 | (30A) Система ABS/ESP |
| F29 | (20A) |
| F30 | |
| F31 | |
| F32 | (15A) |
| F33 | (20A) Дифференциал |
| F34 | |
| F35 | (20A) Электрооборудование прицепа |
| F36 | |
| F37 | (20A) Основные цепи зажигания |
| F38 | (20A) Левая фара |
| F39 | (20A) Правая фара |
| F40 | (25A) Система управления двигателем |
| F41 | (20A) Аудиосистема |
| F42 | |
| F43 | (25A) |
| F44 |
Второй монтажный блок в моторном отсеке.
2 3 Реле звукового сигнала 4 Реле задних противотуманных фонарей 5 Реле указателя поворота, левый 6 Реле указателя поворота, правый 7 Реле стояночных огней 8 9 10 Реле системы регулировки педального блока 11 Реле противотуманных фар F8 (10A) Лампы стояночных огней F9 (10A) Лампы стояночных огней F10 (10A) Лампы стояночных огней F12 (20A) Многофункциональный блок управления F13 (20A) Многофункциональный блок управления F14 (20A) Система регулировки педального блока F15 (20A) Противотуманные фары F16 (20A) Звуковой сигнал F17 (20A) Задние противотуманные фонари F18 (20A) Многофункциональный блок управления F19 (20A) Указатели поворота F20 (20A) Многофункциональный блок управления F21 (20A) Указатели поворота F22 (30A) Дифференциал F23 (50A) Электродвигатель вентилятора системы охлаждения F27 (15A) F28 (20A) Аудиосистема F29 (10A) Система SRS F30 (10A) Система SRS
Ошибки сборки
У трейлера не дублировался левый поворот. Первый пин в разъёме был почему-то с завода залит силиконом. 2011. TSB 08-018-10 от 29 июля 2010. Вдобавок некорректно указан цвет проводов для подключения розетки под трейлер или прицеп, из-за чего возникали сложности при монтаже. 2011. CSN M18 от мая 2012. С завода не работают фонари трейлера или прицепа. Нужно поправить конфигурацию блока предохранителей, прописав коды AHX или AHT. S1108000169 от 30 сентября 2011. S1408000032 от 18 февраля 2016.

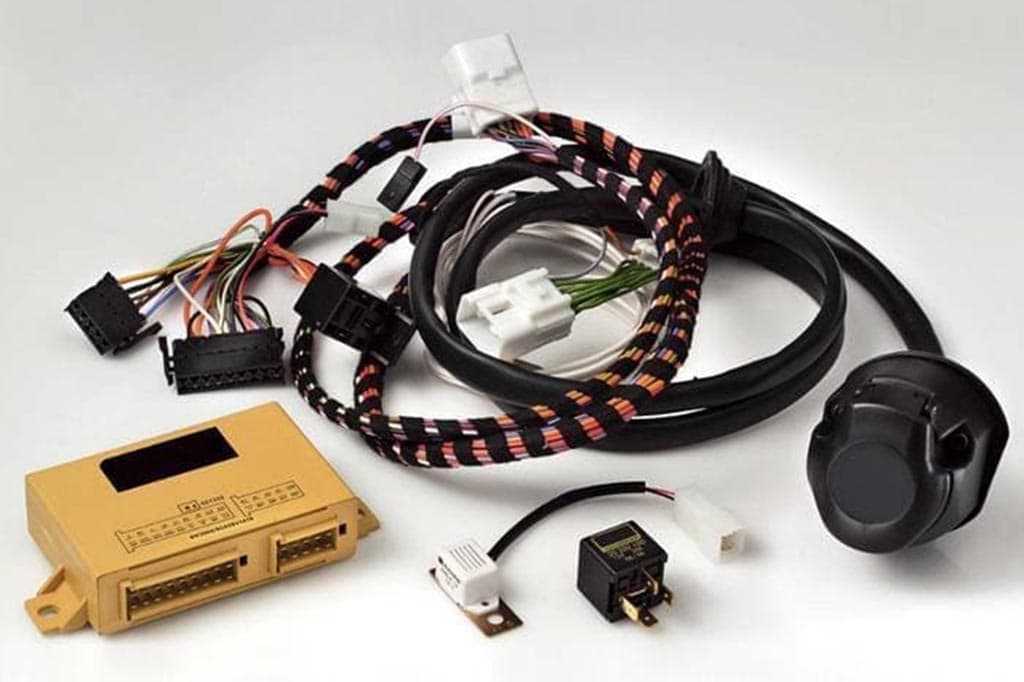

Розетка фаркопа и блок согласования
У первых выпусков WK2 один из держателей предохранителей был вставлен не до конца, отсюда плохой контакт и приключения с электрикой. S1008000005 от 8 октября 2010. На приборной панели горит No Bus, могут висеть ошибки U0155 – Lost Communication With Cluster/CCN, U0141 – Lost Communication With IPM (FCM/TIPM), U0184 – Lost Communication With Radio и U0010-Can Interior Bus. Могут выскочить и болтаться пины внутри разъёма C7 на блок предохранителей. S1208000096 от 6 марта 2012. Этой машине не сильно везёт на защёлкнутые до конца разъёмы, уж слишком много упоминаний про это в документации. То ли косяки сборщиков, то ли сами разъёмы так себе. S1408000460 от 5 декабря 2014. S1408000275 от 18 марта 2015.
Загоралась индикация дроссельной заслонки, могли повиться ошибки P0703 и P2299. Тут либо владелец одновременно держал педали газа и тормоза, либо открутился кронштейн датчика педали тормоза. S1008000009 от 18 августа 2010. Часть систем переставала функционировать из-за постоянной работы передних стеклоочистителей или перегоревших предохранителей J8 и M20. Закусывало проводку в районе пассажирского ремня безопасности. S1008000029 от 29 сентября 2010.

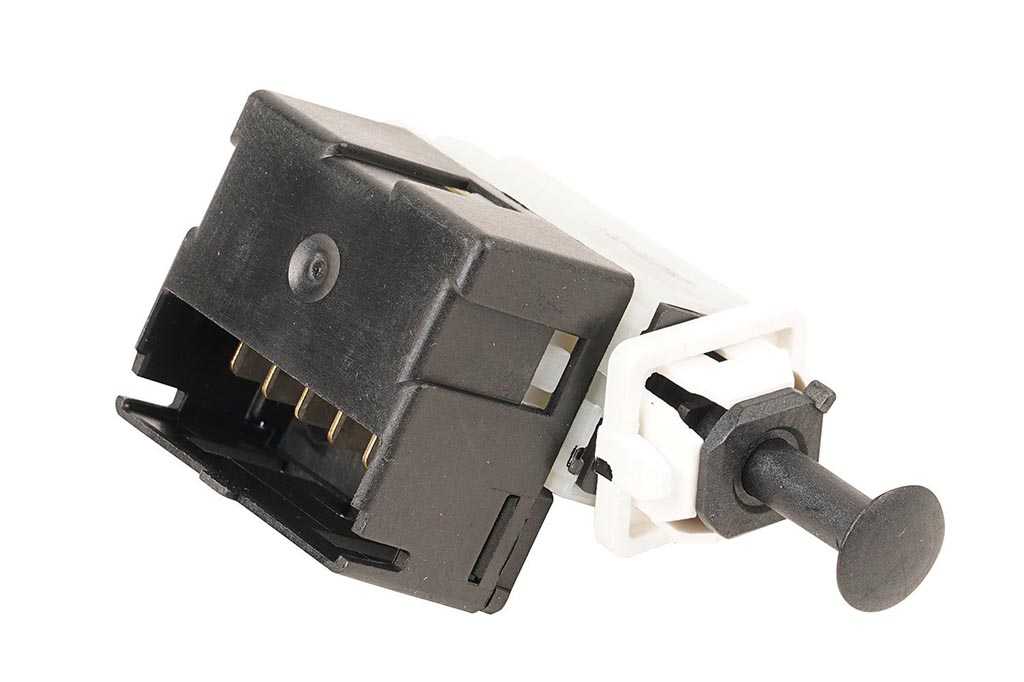

Датчик педали тормоза
Были проблемы с шиной CAN из-за чего не работала приборная панель, да и в целом большинство блоков становились неактивными. Причина в выскочивших из разъёмов пинах, которые при этом могли замыкаться друг на друга. S1108000119 от 24 октября 2014. Схожая картина бывает при перебитой проводке в районе заднего правого колеса. В этом случае при взгляде на топологию шины будет видна потеря связи между блоками HSM и PTS. S1208000137 от 30 марта 2012.
Некорректно работает круиз-контроль, в системе висят ошибки P0703 Brake Switch Performance, C124C-00 ACC disabled, C0040-29 Brake Switch Invalid, U0401-00 Implausible Data Received From ECM/PCM и U0001-00 Can C BUS. Виной тому неприкрученная или повреждённая масса G909A на правом лонжероне. S1208000423 от 13 ноября 2012. Приборка мерцает, а в системе есть множественные ошибки по шине CAN C? Проверьте разъём внизу правой передней стойки. S1408000107 от 20 февраля 2015.

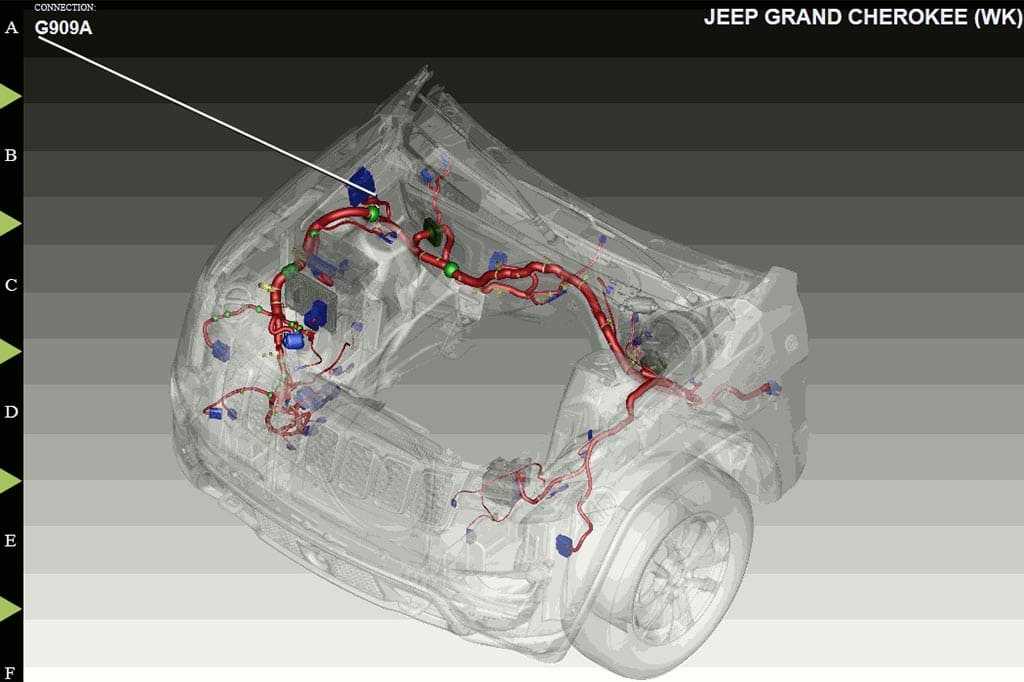

Капризная масса возле правого лонжерона
Противотуманки не работают либо из-за выскочивших из разъёма пинов, либо из-за не прописанного в комплектацию кода LNJ. S1308000014 от 11 января 2013. Левый сигнал поворота работает с перебоями – вывалился пин из разъёма сзади слева. S1408000008 от 8 января 2014.
Сигнализация орёт на парковке без видимых причин? Проверьте в первую очередь концевик капота и разъём на него. S1408000031 от 23 января 2014. У более свежих машин дело было непосредственно в прошивке блока ITM. 2015-2016. TSB 08-049-16 от 22 апреля 2016. Машина сигналила без причины – коротило провода внутри руля. S1408000450 от 21 ноября 2014.

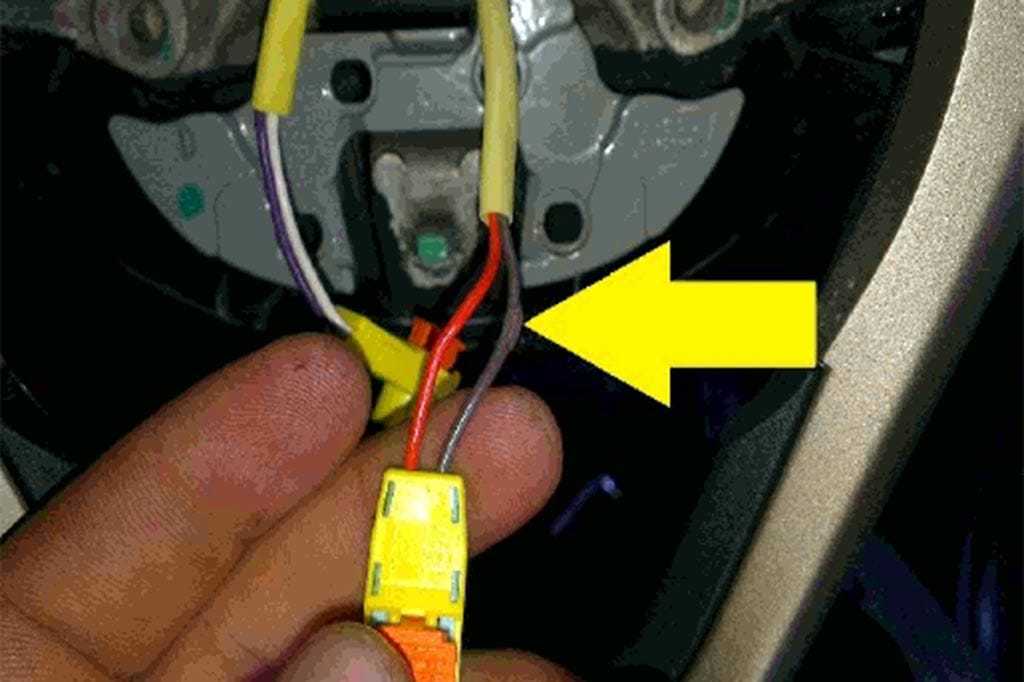

Перетирает провода внутри руля
Красная молния на приборке, вялое ускорение, а то и вообще отсутствует реакция на нажатие педали газа. В системе могут висеть ошибки P2122 или P2127. Плохой контакт или вырванные из разъёма пины справа от педали. S1108000191 от 22 октября 2011. Причём дело именно в контакте, а не педали, на что указывает ещё один более поздний документ S1208000016 от 19 января 2012. Он указывает, что даже на новой педали могут появляться ошибки P0122, P0123, P0124, P2121, P2122, P2123, P2127 и P2128.

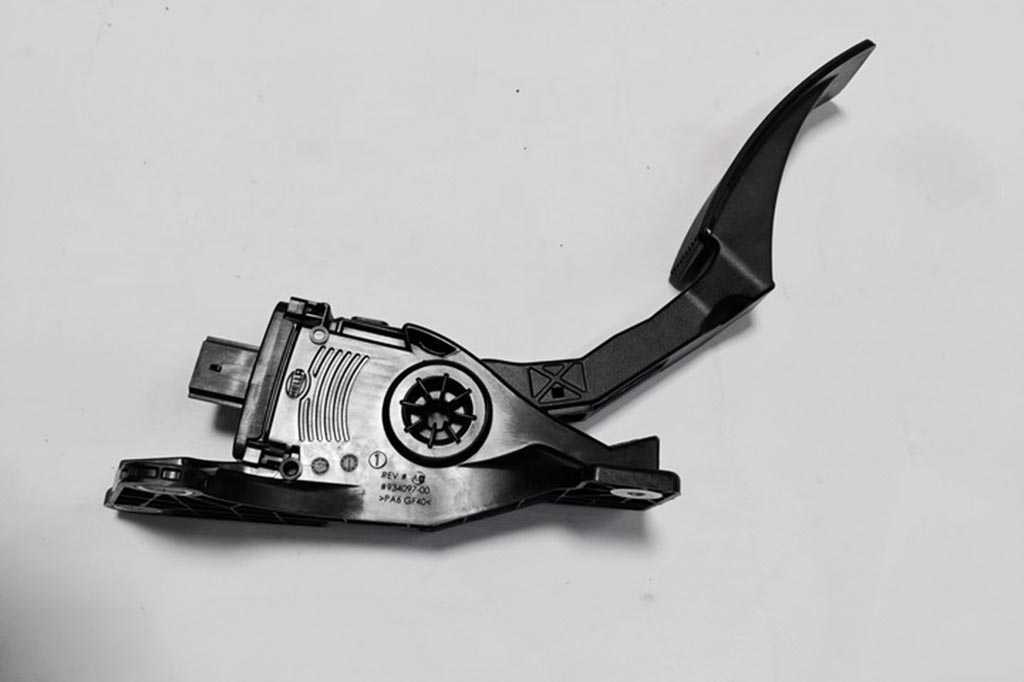

Педаль газа Гранд Чероки WK2
Как именно работает педаль газа подробно описано в S1618000031 от 25 мая 2016. Самое главное, что там есть, кроме соотношения потенциометров на педали, это объяснение, что периодические провалы по второму датчику это норма и проявляются только при подключенном сканере.
Схема блока предохранителей с 2009 года
Расположение реле и предохранителей в монтажном блоке:
- F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
- F2 (7,5 А) Левая фара (ближний свет)
- F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
- F4 (10 А) Левая противотуманная фара
- F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
- F6 (15 А) Прикуриватель
- F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
- F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
- F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
- F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
- F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
- F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
- F13 (10 А) Правая фара (дальний свет)
- F14 (10 А) Правая противотуманная фара.
- F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
- F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
- F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
- F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
- F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
- F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари
Описание реле на блоке:
- К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
- К2 – реле очистителя ветрового стекла;
- К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
- К4 – реле включения ближнего света фар;
- К5 – реле включения дальнего света фар;
- К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
- К7 – реле включения обогрева заднего стекла;
- К8 – реле не используется;
(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.
При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.
Ключевые слова: монтажный блок лада нива
Если принято решение заменить испорченное устройство, при установке нового используется простая схема, состоящая из 3 проводов:
- красный — положительный полюс питания, в цепь которого включен предохранитель;
- черный — отрицательный, необходимо подключить на массу;
- голубой — через него осуществляется питание лампочки подсветки.
предохранители Toyota LC200 — поиск по DRIVE2
Замена предохранителя на Прикуриватель — Toyota Land Cruiser.
Отзыв владельца Toyota
Land Cruiser 200 — электроника. Всем привет!Сегодня решил заморочится и поменятьпредохранитель на прикуриватель, по мануалу он расположен под панелью со стороны водителя и обозначен как 1 на 15-А, достав его я был удивлён что он.
Реле и предохранители Toyota Land Cruiser 100 (c 08/2002 года).
Предохранителей
и реле на TLC100 целая куча, раскиданы они по разным местам. Поэтому решил сделать небольшой FAQ по ним. Надеюсь кому может пригодится. Расшифровка названияпредохранителей в подкапотном пространстве A.C. — 20 A — Усилитель кондиционера.
Блок предохранителей — Toyota Land Cruiser, 4.5 л., 2015 года.
Отзыв владельца Toyota
Land Cruiser 200 — электроника. Братцы кто на новом крузаке ездит не знаете где стоитпредохранитель на питание омывателя фар? А то слишком много омывайки уходит(( Добавлю фоткупредохранителя на клаксоны.
Предохранители — Toyota Land Cruiser, 4.6 л., 2014 года на.
Отзыв владельца Toyota
Land Cruiser 200 — электроника. Сгорелпредохранитель прикуривателя, начал ковырять.Блочок ипредохранители под крышкой под рулём.Два болтика крестовой,3 защёлки и вот оно…Блочок маленький, засунули как негру в.
Как отключить омыватель фар — Toyota Land Cruiser, 4.6 л., 2014.
Отзыв владельца Toyota
Land Cruiser 200 — электроника. Как сейчас работает омыватель фар? При включенном ближнем свете фар однократно срабатывает омыватель фар вместе с
Еще можно вынуть предохранитель
, тем сам полностью отключить омыватель фар
Предохранители — Toyota Land Cruiser, 4.7 л., 2011 года на.
Отзыв владельца Toyota
Land Cruiser 200 — электроника. Вот, такой случай произошел!
Вот и парадокс машина меньше, а предохранители
мощнее! Решил проблему кардинально, прикупил крабики, чтобы от аккумулятора на прямую записаться!
Как отключить омыватели фар и ходовые огни. LC 200 — Toyota .
В день 11 Апреля. когда весь мир спрашивает себя сошел ли он с ума. Дам вам коллеги пару ответов на пару вопросов. Для меня иногда кажется лишней функция омывателей фар. Её можно отключить вынув предохранитель
Предохранитель прикуривателя — Toyota Land Cruiser.
Отзыв владельца Toyota
Land Cruiser 200 — электроника. Ещё где то год назад включил в розетку на 220 в багажнике турбодувку Хитачи, ну и сжёгпредохранитель , искать времени не было думаю да и фиг с ним, а тут коллега по работе попросил проверить насос, включается от.
Первая поломка, PCS VSC… — Toyota Land Cruiser, 4.5 л., 2009.
Отзыв владельца Toyota
Land Cruiser 200 — поломка. Поездив на машине месяц, заметил, что датчик ремня безопасности водительского
Подушки безопасности
Появляется красный беременный мужик и ошибка U0170 Lost Communication With Up Front Satellite Sensor. Скорей всего не до конца защёлкнут разъём C138 или в него попала вода. S1208000133 от 30 марта 2012. Потеря связи с блоком подушек безопасности U0151 Lost Communication With ORC module может быть вызвана неплотной посадкой предохранителя в блоке TIPM. S1208000440 от 12 декабря 2012.
Медленно втягивается передний ремень безопасности? Возможно повреждена втулка внутри поворотной петли. Установка артикула 68142980AA скорей всего исправит ситуацию. ТТ9002468 и S1123000013 от 25 марта 2011. Как показала практика, работа над ошибками Крайслеру не сильно свойственна и у рестайла были ровно те же проблемы с ремнями. Пострадали машины, выпущенные с 1 июня 2013 по 26 июля 2015. TSB 23-013-21 от 15 апреля 2021. X90 Warranty Extension.
Проблемы с ремнём безопасности
Покрытие печатной платы блока подушек безопасности нанесли неправильно. Образующиеся в результате соли свинца могут вызвать короткое замыкание. Атмосферная влажность ускоряет этот процесс. В итоге при ДТП подушки срабатывают абсолютно непредсказуемо. Под отзывную попали 125 тысяч машин. 2014. Safety Recall P67 от апреля 2015.
В движении моргает значок ремня безопасности, хотя они пристёгнуты? Скорей всего зажевало проводку. В системе могут висеть ошибки B0050-11 Driver Seat Belt Buckled Shorted и B0052-11 Passenger Seat Belt Buckled Shorted. S1308000141 от 9 мая 2013. Под водительским сиденьем был не до конца защёлкнут разъём на подушку. B0020 Left Squib Wire Circuit. S1308000327 от 28 сентября 2013.

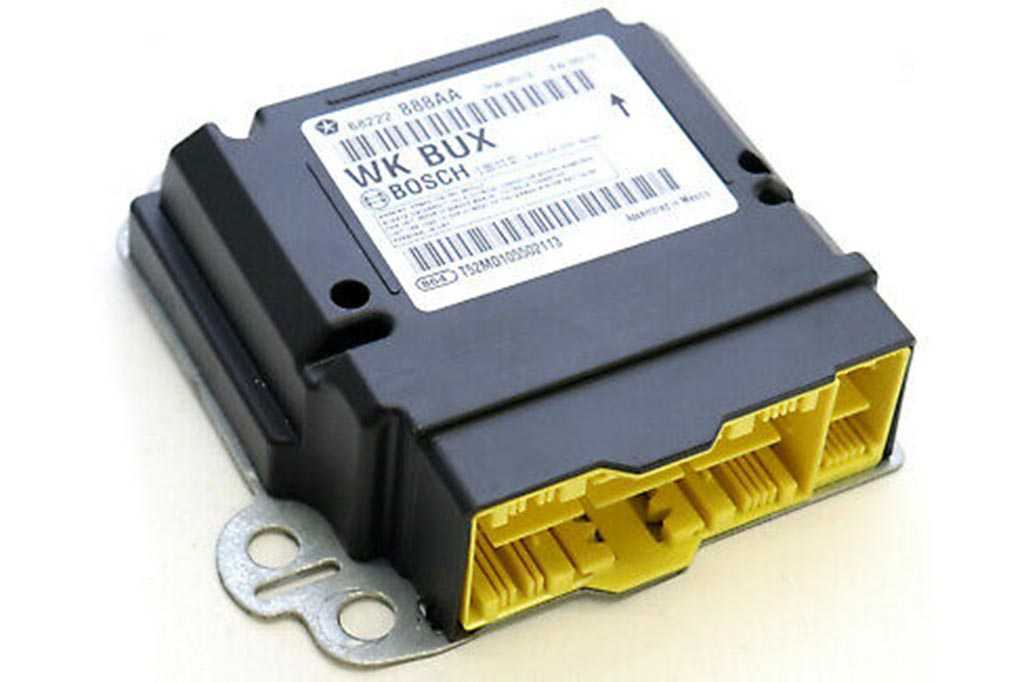

Блок подушек безопасности
Если поставить новый блок подушек безопасности, не устранив активные ошибки, система его просто не увидит. S1708000290 от 10 июля 2018.
Рекомендации, если вы не можете найти предохранители салона в своем джипе гранд чероки
Если, однако, вы не смогли достать этот знаменитый блок предохранителей в салоне, это означает, что ваш джип гранд чероки мультиплексный. Другими словами, это означает, что все электрические жгуты вашего jeep grand cherokee подключены, чтобы их не было слишком много в теле. Благодаря этому процессу упрощения и унификации электрических цепей отпадает необходимость в блоке предохранителей.Для не мультиплексного джипа grand cherokee, каждая функция напрямую связана со своей электрической цепью, которая заставляет ее работать, каждому проводу соответствует элемент и действие и есть свой предохранитель. Поэтому для Jeep Grand Cherokee с мультиплексированием кабели подключаются к Разъем OBD общий. (это позволит провести электронную диагностику вашего автомобиля с помощью маяков, что заменяет защитное действие предохранителей). Таким образом, он находится на месте предохранителей в салоне, он выглядит как небольшая серая коробка. Если он у вас есть, то в этом случае нет необходимости искать блок предохранителей в салоне автомобиля, у вас его нет на джип гранд чероки. Обычно это зависит от года выпуска вашего автомобиля.
Вот несколько советов, которые позволят вам найди предохранители на своем джипе гранд черокиОднако будьте осторожны, имейте в виду, что если один из ваших предохранителей перегорел, это означает, что это является следствием электрической перегрузки на некоторых из ваших компонентов, поэтому вы должны попытаться определить причину этой перегрузки, которая может быть более серьезной проблемой. чем простой перегоревший предохранитель.
Переходники для iso разъемов
Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.
Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.
Модификации
Trailhawk
Эта версия, наиболее подготовленная к бездорожью. Здесь предусмотрена дополнительная защита днища, улучшена трансмиссия, пневматическая подвеска и шины АТ. Внедорожник отличается и рядом стилистических акцентов. Он пополнил 2017 модельный год.
SRT
SRT был назван самым быстрым Jeep за всю историю. Он получил адаптивную подвеску, уменьшенный на 30 мм клиренс, 20-дюймовые диски и высокоэффективные тормоза. О скорости заботился атмосферный 6,4 литра, предлагающий 90% момента в диапазоне от 2800 до 6000 об/мин. Мало? В 2017 году Джип предложил 6,2 литра с компрессором, развивающий 700 (710) л.с.
Конструктивные особенности
Все версии оснащаются 5-ступенчатым автоматом. И хотя сегодня такое количество передач уже не производит впечатления, стоит отметить, что коробка работает довольно мягко и почти не замедляет автомобиль.
Шасси по сравнению с предшественником претерпело более значительные изменения: передняя ось стала полностью независимой, а рулевое получило схему реечного типа. Нововведения сделали внедорожник более приятным и послушным в управлении. Однако сзади остался жесткий мост. Тем не менее, комфортные настройки подвески и высокий профиль шин идеально подходят для наших дорог.
Grand Cherokee, как и предшественник, имеет самонесущий кузов, усиленный надежной интегрированной рамой. Такая система, с одной стороны, позволяет более эффективно использовать внутренне пространство, с другой стороны, повышает устойчивость кузова к нагрузкам на бездорожье.
Сзади жесткий мост (пружины). Многие автомобили имеют серийную защиту.
Ошибка P0088
Ошибка P0088 у трёхлитровых дизельных Гранд Чероки WK2 не такая уж и редкость, достаточно полистать форумы и найти кучу сообщений от пользователей. Сложностей в её диагностике предостаточно, только взгляните на возможные причины, указанные в технической документации: система подачи топлива, датчик давления топлива, форсунки, регулятор давления, ТНВД, течь топлива или грязь в системе. Это, на секундочку, вся топливная обвязка мотора — известный разоритель кошельков любителей дизеля.
Дано:
- Автомобиль: Jeep Grand Cherokee
- Год выпуска: 2012
- Двигатель: EXF (3.0 л., 2987 куб. см., 247 л.с.)
- Особенности ДВС: V6, дизель
- Коробка передач: NAG1 (W5A580, автомат, 5 ступеней, AWD)
- Пробег: 128 877 километров
Давайте для начала разберёмся с теорией возникновения ошибки. Погружной насос низкого давления подаёт солярку из бака к ТНВД (топливный насос высокого давления), который разгоняет базовые 4-6 бар до 200-1800 в зависимости от режима эксплуатации. Избыточное топливо служит для смазки ТНВД, после чего сбрасывается в систему низкого давления при помощи отдельного соленоида Fuel Quantity Solenoid (FQS).
Блок управления двигателем (PCM) опирается на данные FQS для измерения количества, поступившего из системы низкого давления в ТНВД. FQS установлен в развале ТНВД и работает в тандеме с регулятором давления топлива Fuel Pressure Regulator (FPR) для контроля объема топлива и давления в топливной рампе. PCM подает на соленоид 12 Вольт и ШИМ-сигнал, синхронизированный с положением распределительного вала.
FPR стоит на обратке топливной рампы и по умолчанию открыт, что позволяет сбрасывать давление в топливный бак. Когда PCM хочет увеличить давление в топливной рампе, он закрывает FPR, при этом отслеживает данные с датчика давления топлива Fuel Rail Pressure Sensor (FRPS) с опорным напряжением 5 Вольт. PCM использует значения FRPS для расчета и регулировки давления топлива в рампе.
Существует два отдельных метода отслеживания: стандартный прогрев Standard Heat-Up (SHU) и быстрый прогрев Rapid Heat-Up (RHU). Расход и выбросы снижаются, когда двигателю позволяют нагреться до более высокой температуры. Производительность и крутящий момент двигателя выше, когда двигатель работает при более низкой температуре. PCM определяет какой режим нагрева использовать в зависимости от условий.
При одинаковых условиях в режиме SHU получаем ошибку P0088 Fuel Rail Pressure Too High, а в режиме RHU P1290. Поскольку PCM переключается между режимами SHU и RHU, во время диагностики могут присутствовать оба кода неисправности. Условия возникновения: температура двигателя ниже 82°C, машина в движении, фактическое давление выше расчётного для текущей скорости и нагрузки. На выходе получаем Джеки Чана, ограничение на разгон и максимальную скорость.
Теория теорией, а практика говорит, что при такой ошибке чаще всего виноват регулятор давления на левой рейке FPR, с заметным отставанием за ним идёт датчик FRPS на правой рейке, текущие в обратку форсунки и прочие прелести. Не спешим с выводами и проводим базовую диагностику. FQS стоит спереди в развале ТНВД в районе левой головы.
Снимаем разъём с ТНВД Гранд Чероки WK2
Снимаем разъём с соленоида, откручиваем два болта и извлекаем FQS.
Место установки соленоида ТНВД
С виду узел как узел – корпус, прокладка, сетка и да разъём.
Соленоид количества топлива, он же Fuel Quantity Solenoid
Включаем режим макро и смотрим на сетку: то ли грязь, то ли стружка, но в любом случае это печальная новость.
Грязь на сетке – причина ошибки P0088
Отмываем, ставим обратно и в добровольно-приказном порядке меняем топливные фильтры, о которых прошлый владелец благополучно забыл, а новый как-то не подумал.
Топливные фильтры однозначно под замену
Машину можно отпускать в тестовую поездку, но ещё не всё сделано. Попробуйте догадаться что не так на этой фотографии.
Грязный расширительный бачок
Расширительный бачок в грязи изнутри, словно масло смешивается с антифризом. Забор образца для анализа показал неутешительный результат.
Стрёмная жижа вместо антифриза
Владелец взял ситуацию на карандаш и уехал испытывать автомобиль. Через неделю позвонил и обрадовал, что P0088 больше не появлялась, так что отделались лёгким испугом – обычно эта ошибка синоним долгих поисков и дорогого ремонта.
Для каких машин подходит?
- Dodge Challenger
- Jeep Grand Cherokee
- Dodge Durango
- Dodge Charger
