Предохранители киа пиканто 1 (sa), 2004

Предохранители и реле Kia Picanto 1 (SA), 2004 — 2011

После работы подключают аккумулятор. Водители самостоятельно следят за состоянием защитных элементов. Наблюдают, чтобы блок предохранителей в салоне Киа Спектра содержался в чистоте, поскольку пыль и влага резко снижают рабочие качества устройства. В автомобилях узлы и агрегаты связаны схема предохранителей киа пиканто 2007 с другом. Работа двигателя, комфорт и безопасность экипажа зависят от «мелочи» — предохранителя.

Для доступа к элементам монтажного блока моторного отсека отожмите фиксатор и снимите крышку блока. Рекомендации Всегда возите с собой комплект запасных предохранителей — по одному каждого номинала.

Где находятся предохранители на киа спектра

Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля. Часть предохранителей расположена в монтажном блоке салона рисунок Цепи, защищаемые предохранителями, обозначены на внутренней стороне крышки и приведены в табл.

Монтажный блок дополнительных реле в салоне: 1 — схема предохранителей киа пиканто 2007 указателей поворота и аварийной сигнализации; 2 — реле схема предохранителей киа пиканто 2007 центральной блокировки замков; 3 — реле противотуманных фар.

Авто опросы:

Мы принимаем к оплате:

Консультации:

24 декабря, 2021

Требуется замена рулевых тяг и наконечников,

Hyundai Elantra 2017.

22 декабря, 2021

Двигатель 1.6, интересует стоимость замены то

Антикор Хендай Соната

Автосервис Москва, Авиамоторная

Автосервис ЮВАО, ВАО — метро Авиамоторная: Автосервис Серп и Молот | Автосервис Красноказарменная | Автосервис Лефортово Ближайшие станции метро — Авиамоторная, Площадь Ильича, Шоссе Энтузиастов, Чкаловская, Бауманская, Семеновская. Ближайшие для подъезда улицы — третье транспортное кольцо (ТТК), проезд завода Серп и Молот, Лефортовский вал, Красноказарменная улица.

Автосервис Москва, Октябрьское поле

Автосервис СЗАО, САО — метро Октябрьское поле, станция Зорге МЦК (район Щукино, Хорошёво—Мнёвники)

Ближайшие станции метро — Октябрьское поле, Полежаевская. Станция Московского Центрального Кольца — Зорге. Ближайшие для подъезда улицы — Маршала Бирюзова, Берзарина, Народного ополчения, Зорге, Куусинена, Расплетина.

Автосервис Москва, Щелковская

Автосервис Киа, Автосервис Хендай, Франшиза автосервиса, Нормы заправки автокондиционеров, Расшифровка автомобильных шин, Ремонт корейских автомобилей, Ремонт подвески, Ремонт и обслуживание такси, Вакансии автосервиса Ремонт (сервис) Киа, Хендай. Специализированный техцентр (автосервис) Kia, Hyundai в Москве. Copyright 2001-2022. Все права сохранены

Обращаем Ваше внимание на то, что данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации

Другие материалы раздела

Комбинация приборов

Общие сведения 1 – спидометр; 2 – счетчик пути; 3 – счетчик пути за одну поездку; 4 – указатель уровня топлива; 5 – указатель.

Замена плавкого предохранителя

Порядок выполнения 1. Заменяя предохранитель, убедитесь, что новый предохранитель рассчитан на такой же ток, что и старый. Если после замены.

Главные и плавкие предохранители

Общие сведения Электрическая цепь автомобиля защищена главными предохранителями и плавкими предохранителями. В коробке предохранителей имеются.

Аккумуляторная батарея

Общие сведения Аккумуляторная батарея – это устройство для хранения энергии в химической форме, которая в дальнейшем может использоваться как.

Подушка безопасности (SRS)

Общие сведения 1 – модуль подушки безопасности; 2 – спиральная пружина; 3 – узел подушки безопасности; 4 – контрольная лампа подушки.

Коробка главных предохранителей

Порядок выполнения 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Отверните гайку крепления коробки главных.

Электрическое оборудование

Общие сведения Система электрооборудования отрицательного заземления имеет рабочее напряжение 12 вольт. Питание для системы электрооборудования.

Генератор

Общие сведения 1 – винт с головкой под ключ; 2 – шкив; 3 – передняя крышка; 4 – ротор; 5 – задняя крышка; 6 – статор; 7 – выпрямитель.

Реле обогревателя заднего стекла

Общие сведения Предупреждение Реле обогревателя заднего стекла находится в правой задней части коробки реле. Снятие и установка Порядок.

Электрическая цепь автомобиля защищена главными предохранителями и плавкими предохранителями. В коробке предохранителей имеются 6 плавких предохранителей.

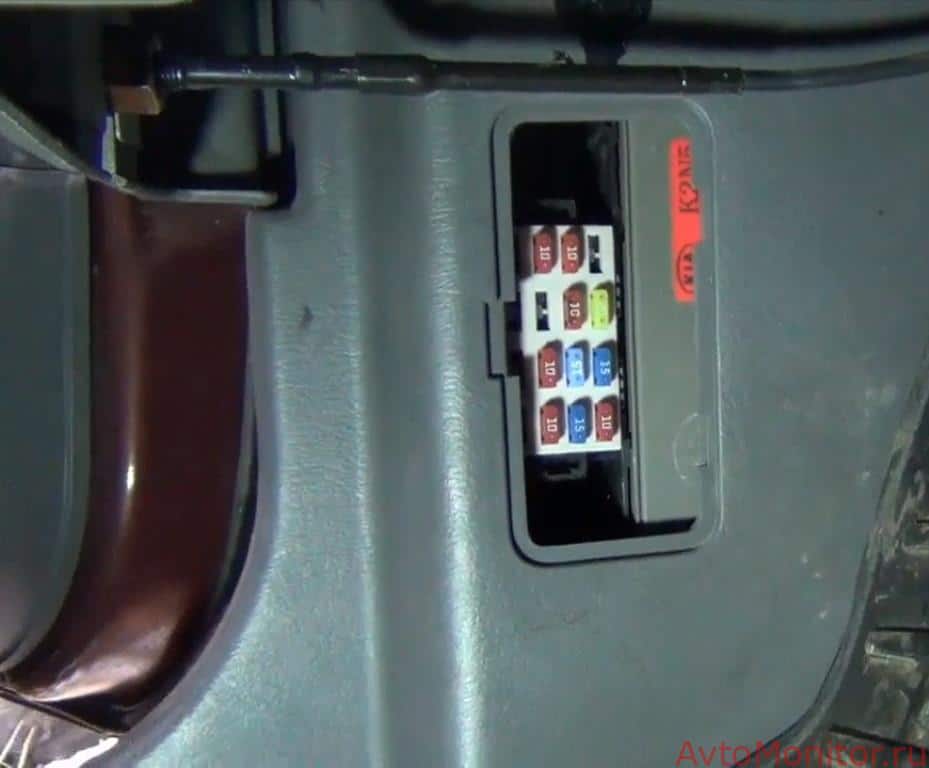

Коробка предохранителей расположена вблизи левой нижней части рулевой колонки со стороны сиденья водителя и прикреплена внутри панели приборов, крышку которой можно открыть или закрыть. Для проверки предохранители следует заменять на предохранители, рассчитанные на такой же ток.

Проводку автомобиля можно разделить на 13 больших частей.

1. Проводка передней части автомобиля 2. Проводка комбинации приборов 3. Проводка панели приборов 4. Проводка двигателя 5. Проводка инжектора 6. Проводка салона 7. Проводка задней части автомобиля 8. Проводка заднего бампера 9. Проводка передней двери (LH) 10. Проводка передней двери (RH) 11. Проводка задней двери (LH) 12. Проводка задней двери (RH) 13. Проводка крышки багажника

Схема системы запуска и зарядки на Киа Кларус

Эл.схема системы управления двигателем

Стеклоочиститель и стеклоомыватель, передний и задний — схема

Фары, габаритное освещение, заднее освещение и освещение номерного знака — эл.схема

Противотуманные фары и задние противотуманные фонари — схема на Kia Clarus

Схема звукового сигнала и аварийной световой сигнализации на Киа Кларус

Электросхема системы отопления и кондиционирования воздуха

Эл.схема аудиосистемы на Kia Clarus

Схема стеклоподъемников с электроприводом

Центральный замок — электросхема на Киа Кларус

Зеркала заднего вида с электрическим приводом — схема

Схема системы охлаждения на Kia Clarus

Звуковой сигнал, стоп-сигналы и фонари заднего хода — схема

Блоки под капотом

Основной блок

Находится в левой части моторного отсека.

Схема

Фотография

Назначение

ECU1	20/30А Блок управления двигателем
STOP	10А Стоп-сигнал
FR/FOG	10А Передняя противотуманная фара
A/CON	10А Кондиционер воздуха
HORN	10А Звуковой сигнал
ECU2	10А Блок управления двигателем
SPARE	10А Запасной предохранитель
SPARE	15А Запасной предохранитель
ABS2	40А Анти блокировочная тормозная система
ABS1	40А Анти блокировочная тормозная система
B+	30А Приборная панель B+
BLOWER	30А Вентилятор
IGN1	30А Зажигание
IGN2	30А Зажигание
TAIL LH	10А Задний габаритный фонарь (левый)
TAIL RH	10А Задний габаритный фонарь (правый)
DRL	10А Дневные ходовые огни
HAZARD	15А Аварийная световая сигнализация
R/LP	10А Лампа освещения салона
AUDIO	15А Аудиосистема
P/WDW	30А Стекло с электроприводом
RAD	30А Вентилятор радиатора
BATT	100/120А Генератор, Батарея
FR FOG	Реле передних противотуманных фар
A/CON	Реле кондиционера воздуха
HORN	Реле звукового сигнала
START	Реле стартера
RAD1	Реле вентилятора радиатора
RAD2	Реле вентилятора радиатора
RR FOG	Реле заднего противотуманного фонаря
TAIL	Реле заднего габаритного фонаря

Дополнительный блок

Устанавливается на аккумуляторе в моделях с бензиновыми двигателями.

Обозначение

MDPS	80А Рулевое управление с электроприводом
FFHTS	30А Датчик температуры нагревателя топливного фильтра
GLOW PLUG	30А Свеча предпускового прогрева
MDPS	80А Рулевое управление с электроприводом
PTC HTR1	40А Дополнительный нагреватель 1
PTC HTR2	40А Дополнительный нагреватель 2
PTC HTR3	40А Дополнительный нагреватель 3

Главный предохранитель

На плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.

А если есть что добавить, пишите в комментарии.

, PDF, электрические схемы и коды неисправностей DTC

Коды неисправностей автомобиля KIA DTC — Rio, Ceed, Sportage, Picanto, Sorento, Cerato, Spectra, Optima, Opirus, Carnival, Magentis, Бонго

Руководства по эксплуатации автомобилей KIA в формате PDF и электрические схемы над страницей — Stonic, Cadenza, Rio, Sorento, Amanti, Borrego, Optima, Forte, Rondo, Sportage, Sedona, Niro, Spectra, Carnival, Ceed, Pro Ceed, Stinger, Venga ; KIA Легковые автомобили EWD с.

На момент основания корейская компания называлась KyungSung Precision Industry . Основным видом деятельности предприятия были индивидуальные автомобили.

Позже, а именно 15 мая 1944 года, родилась корейская компания под названием KIA . Сочетание этих трех загадочных букв несет в себе следующее значение — первый слог KI в слове KIA означает — выйти в свет.Второй слог А означает Азия. Следовательно, значение слова KIA интерпретируется как выход из Азии в весь мир.

История KIA Motors начинается в 1944 году. Компоненты для велосипедной техники компания производила на небольшом предприятии, расположенном на территории современного города Сеул.

Прогнозируя огромное будущее автомобильной промышленности, корейцы с 1960 года уделяют особое внимание производству автомобилей.Первые шаги были сделаны из опыта японских производителей. В 1961 году компании удалось организовать серийное производство мотоциклов, а в следующем году был разработан первый трехколесный грузовик, но его серийное производство надолго отложили

12 лет

В 1961 году компании удалось организовать серийное производство мотоциклов, а в следующем году был разработан первый трехколесный грузовик, но его серийное производство надолго отложили. 12 лет.

В 1976 году корпорация создает несколько дочерних компаний — Kia Service Corp. и Kia Machine Tool Ltd . Последующий рост обусловлен приобретением Asia Motors .

KIA впервые представляет свой дизельный двигатель, а также запускает с конвейера седаны Peugeot 604 и Fiat 132 .

В 1987 году Kia запустила новый Pride , который был основан на платформе Mazda 121 .

Расположение предохранителей Kia Picanto (2017-2018г.в)

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now Оплатить “. Замена предохранителя прикуривателя киа пиканто сайт платежной системы PayPal https: Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и замена предохранителя прикуривателя киа пиканто платеж.

Плавкие предохранители Kia Picanto с 2011 года

Данный автомобиль имеет две панели предохранителей. Одна располагается замена предохранителя прикуривателя киа пиканто панелью со стороны водителя, остальные — в отсеке двигателя, возле аккумуляторной батареи. Если в вашем автомобиле не работают какие-либо осветительные приборы, дополнительное электрооборудование или элементы управления, проверьте плавкий предохранитель соответствующей цепи.

Если предохранитель перегорел, проводник внутри него будет расплавленным.

Если электрическая система не работает, в первую очередь проверьте панель предохранителей, установленную со стороны водителя. Для замены сгоревшего плавкого предохранителя всегда используйте предохранитель того же номинала. Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы.

Прекратите использование соответствующей системы автомобиля и проконсультируйтесь с официальным дилером компании KIA. Используются два типа плавких предохранителей: Замена предохранителя, установленного на внутренней панели 1.

Откройте крышку панели предохранителей. Извлеките прямым движением подозрительный предохранитель. Пользуйтесь приспособлением для извлечения предохранителей, расположенным на панели со стороны переднего пассажирского сиденья. Установка предохранителя с большим номинальным током может привести к повреждениям и возникновению пожара.

Никогда не устанавливайте провод или алюминиевую фольгу вместо соответствующего замена предохранителя прикуривателя киа пиканто даже в качестве временной меры.

Какой предохранитель отвечает за прикуриватель киа пиканто

Это может привести к серьезному повреждению проводки и возможному возгоранию

ВНИМАНИЕ Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему

Процесс снятия и замены

ключ на 10 мм,
торцевая головка на 7 мм,
удлинитель для торцевых головок,
шлицевая отвертка,
тонкая ткань.

Под капотом

Порядок действий следующий:

Включить стояночный тормоз, выключить зажигание, снять клемму с минусового полюса аккумулятора.
Открыть крышку блока, нажав на фиксатор со стороны воздушного фильтра.
Открутить гайку со стороны левого крыла и снять со шпильки клемму.
Поджать фиксатор и вытащить деталь из кронштейна.
Выкрутить крепежный болт из голубой квадратной колодки и отсоединить ее.
Повторить шаг № 5 с остальными крупными колодками.
Отсоединить малые колодки, поджав их фиксаторы отверткой.
Отвести провода в сторону и снять кронштейн, поджав отверткой фиксаторы у основания.
Подключить колодки и установить снятые компоненты в обратном порядке.

Чтобы снять основной и дополнительный блоки, нужно:

Выполнить шаг № 1 из предыдущего способа.
Снять нижнюю декоративную накладку панели приборов, вывернув 3 винта: 2 справа от руля (в левых углах накладки) и 1 в левом торце панели приборов.
Снять нижнюю облицовку передней стойки: Снять накладку на порог водительской двери, поддев ее отверткой, обернутой в ткань.
Вывернуть пистон, расположенный около накладки под левую ногу водителя.

Снять блок с предохранителями:

Открутить головкой на 7 2 гайки, крепящие блок к кузову.

Открутить головкой на 7 гайку крепления к кузову.

Отсоединить провода от реле или вытащить реле с проводами.
Вынуть деталь.
Установить снятые детали в обратном порядке.

Тонировка будущего! Каркасные шторки TROKOT — приватность вашего автомобиля с защитой от солнца и штрафов. — Шторки TROKOT в 10 раз лучше тонировки! — Более 55 000 автомобилистов России выбрали именно эти шторки! — Ставятся за 10 секунд, снимаются за 3 секунды!

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Руководства по ремонту и обслуживанию Kia Picanto (47 PDF-файлов

У нас 47 Kia Руководства Picanto покрывая в общей сложности 14 лет производства. В таблице ниже вы можете увидеть 0 Руководства по ремонту Picanto, 0 Руководства пользователя Picanto и 19 разное Kia Picanto загружает.

Наше самое популярное руководство — это Kia — Авто — kia-picanto-2012-manual-del-propietario-99112 , Это (как и все наши руководства) можно бесплатно загрузить в формате PDF.

Как скачать Kia Picanto Руководство по ремонту (на любой год)

Эти руководства Picanto предоставлены нашими пользователями, поэтому мы не можем гарантировать полноту.Мы проверили годы, которые указаны в руководствах и у нас есть руководства по ремонту Kia Picanto на последующие годы; 2004, 2005, 2006, 2007, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2015, 2016, 2016, 2017 и 2018.

Просмотрите 47 различных PDF-файлов, представленных ниже, например этот.Затем вам будут показаны первые 10 страниц этого конкретного документ, затем прокрутите вниз и нажмите ‘показать полный PDF’ . Затем вы можете нажать скачать у вас есть совершенно бесплатное руководство по автомобилю, навсегда!

Какие темы делает Киа Пиканто Обложка руководства по обслуживанию / ремонту?

В общей сложности это более 9441 страницы контента, посвященного вашему Киа Пиканто .Вот неполный список о том, что покрыто;

Kia Picanto руководство по ремонту придорожного ремонта
Kia Picanto руководство по еженедельным проверкам
Kia Picanto руководство по ремонту, посвященное смазочным материалам, жидкостям и давлению в шинах
Kia Picanto служебные PDF-файлы по текущему ремонту и обслуживанию
Детальный Двигатель Kia Picanto и связанные с ним сервисные системы (для ремонта и капитального ремонта) (PDF)
Kia Picanto Данные трансмиссии Сервисное руководство PDF
Kia Picanto Тормоза и подвеска PDF
Kia Picanto Электрические схемы

В поисках бесплатного Kia Picanto Haynes / Инструкции по эксплуатации Kia Picanto Chilton?

Мы получаем много людей, которые приходят на сайт, чтобы получить бесплатную Kia Picanto Хейнс руководство.Вам нужно знать две вещи; во-первых, это незаконно , а во-вторых — есть гораздо лучшие способы обслуживания и понимания вашего двигатель Kia Picanto , чем руководство Хейнса. По сути, мы здесь для того, чтобы дать вам альтернатива Хейнсу и Чилтону, онлайн и совершенно бесплатно.

Источник

➤

Немного истории автомобиля KIA Spectra и характеристики

Седан Киа Спектра на 5 мест выпускали изначально только в Южной Кореи с 2000 по 2004 года, а потом и с 2005 по 2009 машину собирали в России на «ИжАвто». Данная модель прославилась в Америке в 2002 году, как лидер продаж. Как видите, производство остановилось в 2009 году на 104,7 тысячном седане, но через два годика в 2011 производство пришлось запустить снова, но только для того, чтобы выполнить перед Kia Motors долговое обязательство. Ещё было произведено 1700 автомашин.

Для российского и украинского рынков седан имел двигатель только 1,6 литров, что выдавал 101 лошадиную силу. А максимальный крутящий момент составлял 147 Н•м. В США на KIA Spectra был двигатель того же объёма, но только выдавал 107 л.с. Также в Америке и в Европе были доступные комплектации с мотором 1,8 (125 л.с.) и 2,0 (132 л.с.). Данную модель авто можно было встретить с другим именем, например: Sephia II, Mentor II или Shuma II. Дальше на данной платформе начали производить Kia Cerato первого поколения (начиная с 2003 «в Южной Кореи», 2004 «в Европе, США и других ранках»).

Технические характеристики Киа Спектра с двигателем 1,6 (101 л.с.):

Длинна — 4510 мм
Ширина кузова с зеркалами — 1720 мм
Высота — 1415 мм
Клиренс — 156 мм
Снаряжённая масса с МКПП / АКПП — 1170 / 1201 кг
Полная масса авто с МКПП / АКПП — 1600 / 1630 кг
Трансмиссия — 5-ст. МКПП или 4-ст. АКПП
Максимальная скорость KIA Spectra — 186 км/ч
Разгон от 0 до 100 — 11,6 сек
Расход бензина в городе — 10,5 литров на 100 км пробега
Расход бензина на трассе при скорости 90 / 120 км/ч — 6 / 7,9 л
Цилиндры — 4, расположены вертикально в ряд
Количество клапанов — 16
Привод — передний
Крутящий момент — 148 Нм
Размер шин — 185/65 R14
Схема электропроводки Киа Спектра — однопроводная, отрицательный плюс соединён с «массой»
Аккумуляторная батарея — 12 В, ёмкость 55 Ач

Видео про краш тест KIA Spectra:
