Kia sportage km (2g)

Предохранители и реле Kia Sportage 2

Рассмотрены автомобили 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

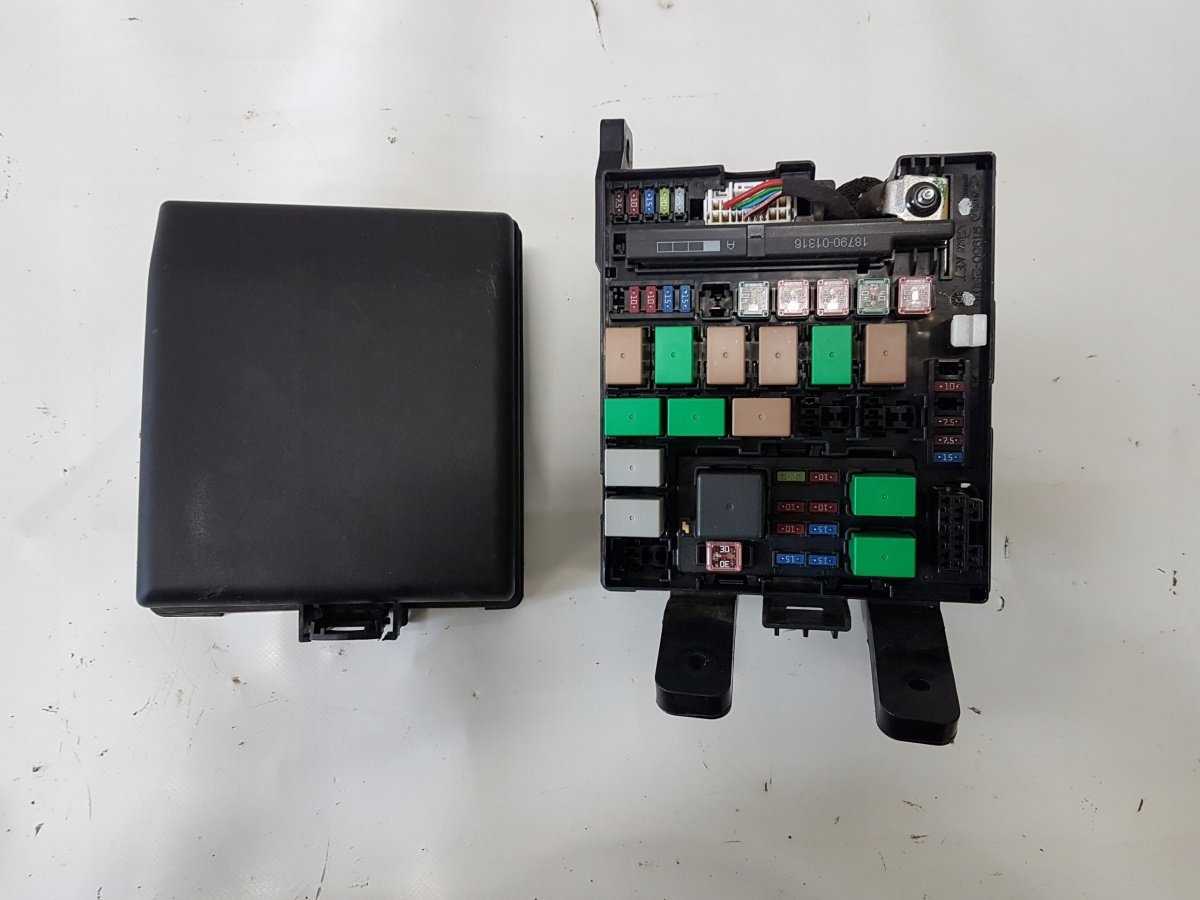

Блок предохранителей в моторном отсеке Киа Спортейдж 2.

Расположен с правой стороны моторного отсека.

для доступа к предохранителям и реле снимите крышку блока, отжав два фиксатора.

На внутренней стороне крышки блока нанесена схема расположения предохранителей и реле в блоке.

Расшифровка предохранителей и реле.

Репе кондиционирования воздуха

Реле устройства автоматической коробки передач

Реле (низк.) конденсатора

Реле обогревателя стекла

Репе передней противотуманной фары

Реле топливного насоса

Реле (дальнего света) фар

Реле (ближнего света) фар

Реле (высок.) конденсатора

Реле мотора стартера

Фары для движения в светлое время суток

Передние противотуманные фары

Управление автоматической коробкой передач

Устройство контроля мотора

Кому удобнее в циферках, то вот.

Реле системы управления трансмиссией

Реле электродвигателя очистителя лобового стекла

Реле противотуманных фар

Реле ближнего света фар

Реле дальнего света фар

Реле топливного насоса

Реле обогревателя лобового стекла

Реле звукового сигнала

Реле системы управления двигателем

Реле основных цепей зажигания

(20A) Автоматическая коробка передач

(20A) Лампы системы освещения в дневное время

(20A) Очиститель лобового стекла

(15A) Противотуманные фары

(15A) Ближний свет фар

(20A) Дальний свет фар

(15A) Топливный насос

(15A) Обогреватель лобового стекла

(20A) Электронный блок управления 4WD

(15А) ^2006: Управление двигателем

(30А) Управление двигателем

(30А) Замок зажигания

(60А) Блок предохранителей/реле приборной панели

(40А) Электродвигатель вентилятора кондиционера/отопителя

(30А) Замок зажигания

На Kia Sportage 2 с дизельными двигателями установлен дополнительный блок предохранителей под капотом.

Схема предохранителей KIA Sportage 2004-2010

Предохранители прикуривателя (розетки) в KIA Sportage расположены в блоке предохранителей панели приборов (см. предохранители «P/ВЫПУСК.RR» (розетка сзади), «P/ВЫПУСК.ПЕР.» (розетка спереди) и «C/зажигалка» (прикуриватель)).

Оглавление

Расположение блока предохранителей

Приборная доска

Блок предохранителей находится за крышкой на панели приборов со стороны водителя.

Автомобили с левым рулем

Автомобили с правым рулем

Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Приборная доска

Автомобили с левым рулем

Автомобили с правым рулем

Назначение предохранителей на панели приборов

Описание	Номинал, Ампер	Защищенный компонент
ХВОСТ ПРАВЫЙ	10A	Задний фонарь (справа)
РР ХТР	30A	Задний антиобледенитель
ОПАСНОСТЬ	15A	Световой сигнал опасности
БЕЗОПАСНОСТЬ P/WDW	15A	Безопасное электрическое окно
ГТД ЗЕРКАЛО	10A	Обогрев наружных зеркал заднего вида
ХВОСТ ЛЕВЫЙ	10A	Задний фонарь (левый)
ЭБУ (В+)	10A	ТКУ, Иммобилайзер
P/ВЫПУСК.RR	15A	Розетка (сзади)
РР противотуманные фары	10A	Задний противотуманный фонарь
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ	15A	Задний стеклоочиститель
Ф/ЗЕРКАЛО	10A	Складывание наружного зеркала заднего вида
НАЧАЛО	10A	Выключатель замка/блокировки зажигания, Противоугонная система
AV	10A	Аудио
P/ВЫПУСК.ПЕР.	15A	Розетка (спереди)
БД II	10A	БД II, Диагностика
S/HTR	20A	Подогрев сиденья
ЗАПАСНОЙ	15A	Запасной предохранитель
C/зажигалка	15A	Зажигалка
АУДИО	10A	ETACS, Аудио, Дверной замок, Зеркало с электроприводом с дистанционным управлением
КОМНАТА LP	10A	Комбинация приборов, ETACS, кондиционер, часы, комнатная лампа
S/КРЫША И D/БЛОКИРОВКА	20A	Люк, Дверной замок
А/КОН	10A	Кондиционер
IGN	10A	Подогреватель топливного фильтра, AQS, фара
П/ВДВ-1	30A	Электростеклоподъемник (слева)
П/ВДВ-2	30A	Электростеклоподъемник (справа)
ЗАПАСНОЙ	10A	Запасной предохранитель
ИС КАТУШКА	20A	Катушка зажигания
T/SIG	15A	Световой сигнал поворота
A/СУМКА ИНД.	10A	Кластер
КЛАСТЕР	10A	Кластер
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ	15A	Запасной предохранитель
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ	10A	Запасной предохранитель
B/UP	10A	Резервный свет
СУМКА	15A	Воздушная подушка
ABS	10A	Антиблокировочная тормозная система
ECU	10A	TCS, ESP, иммобилайзер
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ	30A	Запасной предохранитель
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ	20A	Запасной предохранитель
P/CONN	30A	Предохранитель разъема питания
ШУНТНОЕ СОЕДИНЕНИЕ	—	Шунтирующий соединитель

Моторного отсека

Назначение предохранителей в моторном отсеке

Описание	Номинал, Ампер	Защищенный компонент
А/КОН	—	Реле кондиционера
ATM	—	Реле управления автоматической коробкой передач
УСЛОВИЕ2	—	Конденсаторное (низкое) реле
DEICE	—	Реле дефростера
Ф/туман	—	Реле передних противотуманных фар
F/НАСОС	—	Реле топливного насоса
HDLP ПРИВЕТ	—	Реле фар (дальний свет)
HDLP LO	—	Реле фар (ближнего света)
HORN	—	Реле звукового сигнала
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	—	Реле стеклоочистителя
УСЛОВИЕ1	—	Конденсаторное (высокое) реле
MAIN	—	Главное реле
НАЧАЛО	—	Реле пускового двигателя
УСЛОВИЕ1	40A	Конденсатор (высокий)
УСЛОВИЕ2	30A	Конденсатор (низкий)
IGN1	30A	Замок зажигания
IGN2	30A	Запустить двигатель
ABS1	40A	АБС, ЕСП
ABS2	40A	АБС, ЕСП
ИП В+	60A	В панели В+
ВОЗДУХОДУВКА	40A	воздуходувка
ALT	120А (2,0 л бензин) 140А (2,7 л бензин, 2,0 л дизель)	Генератор
А/КОН	10A	Кондиционер
SNSR	10A	Датчики
DEICE	15A	Дефростер
DRL	15A	Дневной ходовой свет
Ф/туман	15A	Передняя противотуманная фара
F/НАСОС	15A	Топливный насос
F/СТЕКЛООЧИСТИТЕЛЬ	20A	Передний стеклоочиститель
HDLP ПРИВЕТ	20A	Фара (высокая)
HDLP LO	15A	Фара (низкая)
HORN	15A	Horn
INJ	15A	Инжектор
STOP	15A	Стоп-сигнал
4WD	20A	4WD ЭБУ
AMP	20A	Усилитель
ATM	20A	Автоматическое управление коробкой передач
ECU	30A	Блок управления двигателем
ЗАПАСНОЙ	10A	Запасной предохранитель
ЗАПАСНОЙ	15A	Запасной предохранитель
ЗАПАСНОЙ	20A	Запасной предохранитель
ЗАПАСНОЙ	30A	Запасной предохранитель

Дополнительная панель в моторном отсеке (только дизель)

Назначение предохранителей на вспомогательной панели (только дизель)

Описание	Номинал, Ампер	Защищенный компонент
РЕЛЕ СВЕЧИ ЗАКАЛА	—	Реле свечи накаливания
РЕЛЕ ОБОГРЕВАТЕЛЯ 1	—	Реле нагревателя PTC 1
РЕЛЕ НАГРЕВАТЕЛЬ2	—	Реле нагревателя PTC 2
РЕЛЕ НАГРЕВАТЕЛЬ3	—	Реле нагревателя PTC 3
РЕЛЕ ПОДОГРЕВА ТОПЛИВНОГО ФИЛЬТРА	—	Реле подогрева топливного фильтра
ПОДОГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА	30A	Подогреватель топливного фильтра
СВЕЧА НАКАЛИВАНИЯ	80A	Свеча накаливания
НАГРЕВАТЕЛЬ 1	40A	PTC-нагреватель 1
НАГРЕВАТЕЛЬ2	40A	PTC-нагреватель 2
НАГРЕВАТЕЛЬ3	40A	PTC-нагреватель 3

Предохранители и реле KIA Sportage (JE / KM; 2004-2010) — Предохранители

В этой статье мы рассмотрим KIA Sportage (JE / KM) второго поколения, выпускавшиеся с 2004 по 2010 годы. Здесь вы найдете схемы блоков предохранителей для блоков предохранителей 2004, 2005, 2006, 2007, 2008, 2009 и KIA Sportage. 2010, информация о расположении панелей предохранителей внутри автомобиля и назначении каждого предохранителя (расположение предохранителей) и реле.

Блок предохранителей расположен за крышкой на водительской стороне панели приборов.

Автомобили с левым рулем

Автомобили с правым рулем

Моторного отсека

Внутри крышек панели предохранителей / реле есть этикетка с названием и емкостью предохранителя / реле. Не все описания панели предохранителей в этом руководстве могут относиться к вашему автомобилю.

Какой предохранитель на печку Киа Спортейдж 2?

В автомобиле Киа Спортейдж 2 предохранитель на печку находится в блоке предохранителей, который находится в салоне автомобиля. Чтобы найти нужный предохранитель, следуйте следующим шагам:

Откройте дверь салона на стороне водителя.
Найдите панель приборов с предохранителями, расположенную рядом с рулевой колонкой.
Откройте крышку блока предохранителей, нажав на кнопку или потянув за рычаг, если предусмотрено такое устройство.
У вас появится доступ к ряду предохранителей.
Найдите предохранитель, который отвечает за работу печки

Обычно он описан на соответствующем значке на крышке блока предохранителей или в руководстве по эксплуатации автомобиля.
Осторожно выньте предохранитель из гнезда, используя предоставленные инструменты или пальцы.. Проверьте предохранитель на наличие повреждений или перегорания

Если предохранитель перегорел, замените его на новый предохранитель того же типа и номинала. Вставьте новый предохранитель обратно в гнездо

Проверьте предохранитель на наличие повреждений или перегорания. Если предохранитель перегорел, замените его на новый предохранитель того же типа и номинала. Вставьте новый предохранитель обратно в гнездо.

После замены предохранителя проверьте работу печки. Если проблема не устранена, возможно, есть другие неисправности, и вам следует обратиться к сервисному центру Киа.

Иммобилайзер

Список кодов неисправностей (DTC)

DTC	Причина отказа	Возможный источник	Состояние контро-льной лампы MIL	Рекоменда- ции по испра- влению
Р1611	Нарушение коммуникации VIM с ECM (с превы-шением допустимой длительности задержки)	Поврежден жгут электропроводки, либо нарушено качество контактного соединения	Вкл	Отремонтируйте/ замените косу; Очистите память процессора
Р1612	Ошибка передачи контрольной суммы ICU	Неисправен ICU	Замените модуль; Очистите память процессора
Р1613		Неисправен ICU	Замените модуль; Очистите память процессора
Р1614		Неисправен ECM	Замените модуль; Очистите память процессора

Kia Spectra предохранители и реле

Седан Kia Spectra производился в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В нашем материале Вы найдёте описание предохранителей и реле Киа Спектра со схемами блоков, фото – примерами исполнения и местами их расположения. Отметим предохранитель отвечающий за прикуриватель. Актуальные схемы блоков для Вашей Киа Спектра будут нанесены на …

Кроссовер Kia Sportage 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. За это время модель прошла обновление два раза. В нашем материале вы найдёте описание предохранителей и реле Киа Спортейдж 2 го поколения со схемами и местами их расположения. Отметим предохранитель прикуривателя.

Не подходят схемы или не то поколение Киа Спортейдж?

Монтажные блоки предохранителей/реле

Европейские модели

Назначение	Мощность, Вт
Фары	60/55
Противотуманные фары	55
Передние габаритные огни	5
Передние указатели поворотов	21
Боковые повторители указателей поворотов	5
Задние указатели поворотов	21
Стоп-сигналы/задние габаритные огни	21/5
Огни заднего хода	21
Задние туманные фонари	21
Стоп-сигнал верхнего уровня	21
Подсветка номерного знака	5
Салонный светильник	10

Американские модели

Назначение	Мощность, Вт	Обозначение
Лампы наружных осветительных приборов
Фары	60/55	HB2
Передние габаритные/парковочные огни	27/8	1157 NA
Передние указатели поворотов	27/8	1157 NA
Задние указатели поворотов	27	1156 NA
Задние габаритные огни	27/8	1157
Стоп-сигналы	27/8	1157
Стоп-сигнал верхнего уровня	27	1156
Огни заднего хода	27	1156
Подсветка номерного знака	5	168
Лампы внутренних осветительных приборов
Салонный светильник	10	12584
Освещение багажного отделения	5	DE3175

Частота срабатывания прерывателя указателей поворотов/аварийной сигнализации, циклов/мин

70÷100

Основные виды предохранителей

Условно предохранители можно поделить на внешние и внутренние, поэтому важно правильно установить место локализации поломки, чтобы экстренно ее устранить. В салоне и под капотом есть особые защитные приспособления для нормализации подачи тока

Предохранители в салоне

В салоне установлено много предохранителей, но среди основных можно выделить несколько вариантов.

Название	Описание
TAIL RH	Предохранитель для управления освещением транспортного средства, в том числе и фар.
RR HTR	Устройство для обогрева заднего стекла автомобиля.
HAZARD	Реле аварийной сигнализации для бесперебойного соединения.
ECU(B+)	Блок управления трансмиссией и иммобипайзером.
RR WIPER	Предохранитель для панели приборов, который позволяет удобно и безопасно пользоваться открывшимися функциональными возможностями.
C/LIGHTER	Предохранительный блок для прикуривателя.
S/HTR	Реле для включения и выключения обогрева сидений у водителя и пассажира.

Предохранители под капотом

Под капотом сконцентрированы, в основном, технические детали, поэтому обеспечивается точное и слаженное функционирование всего автомобиля без какой-либо вероятности перегорания проводов.

В таблице представлены основные виды предохранителей, используемых в моторном отсеке автомобиля Киа Спортейдж 2.

Название	Описание
ALTERNATOR	Устройство для работы аккумуляторной батареи и системы переменного тока.
BLOWER	Предохранитель для работы вентилятора.
ECM	Главное предохранительное реле, которое дополнительно отвечает за работу топливного насоса.
4WD	Реле предохранителя для обеспечения нормальной работы двигателя.
ATM	Предохранитель автоматической коробки переключения передач.

Оригинальный предохранитель Киа Спортейдж 2 для печки

Оригинальный предохранитель для печки Киа Спортейдж 2 представляет собой защитный элемент, который предотвращает перегрузку электрической цепи и повреждение электронных компонентов системы отопления.

Для правильного подбора предохранителя необходимо обратиться к руководству по эксплуатации автомобиля или обратиться к сервисному центру KIA. В них вы сможете найти информацию о номинале предохранителя, его местоположении в панели предохранителей и способе его замены.

Оригинальные предохранители Киа Спортейдж 2 разработаны с учетом требований автопроизводителя и прошли все необходимые проверки, гарантируя надежную и безопасную работу системы отопления вашего автомобиля.

Установка оригинального предохранителя является важным моментом для сохранения гарантии и надлежащей работоспособности автомобиля. Поэтому рекомендуется использовать только оригинальные предохранители, которые отвечают стандартам и требованиям автопроизводителя.

Обратите внимание, что замена предохранителя должна производиться только при отключении питания электрической цепи и в соответствии с инструкцией. В случае необходимости, лучше обратиться к квалифицированному электрику или авторизованному сервисному центру KIA

Важно помнить, что неправильная замена или использование неподходящего предохранителя может привести к неисправностям системы отопления и потребовать более серьезного и дорогостоящего ремонта

Блоки под капотом

Основной блок

Он расположен в левой части моторного отсека за аккумуляторной батареей.

Шаблоны обложек

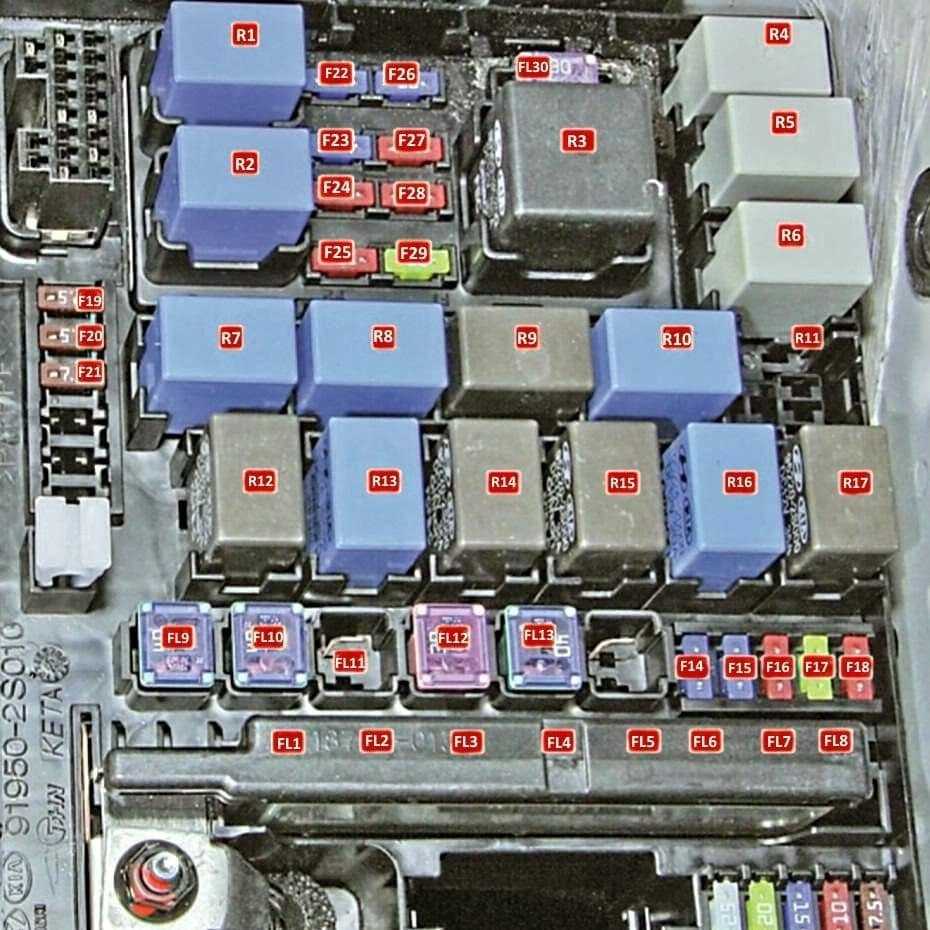

Фото — схема

Обозначение

FL1	80А Электроусилитель руля
FL2	Распределительная коробка для панели приборов 60А
FL3	Блок управления ESP и ABS 40А
FL4	Коробка EMS 40A
FL5	Блок управления ESP и ABS 40А
FL6	Реле вентилятора отопления 40А
FL7	Распределительная коробка для панели приборов 60А
FL8	Распределительная коробка для панели приборов 60А
FL9	Электровентилятор охлаждения 40А
FL10	Стекло задней двери с обогревом 40А
FL11	Омыватели фар 30А
FL12	Замок зажигания 40А (замок
FL.13	40А Реле стартера, выключатель зажигания
F14	Реле сирены сигнализации 15А
F15	15A Обогрев лобового стекла
F16	Стоп-сигнал 10А
F17	20А Блок управления полным приводом
F18	Катушки зажигания 20А, конденсатор
F19	7,5 Реле стартера, реле нейтрального положения / стояночной коробки передач, датчик массового расхода воздуха, многофункциональный переключатель
F20	7.5A ESP, блок управления ABS и ICM, универсальный переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра
F21	7,5А АКПП
F22	15А Топливный насос
F23	15A Датчик концентрации кислорода, вентилятор охлаждения*. Клапан регулировки давления топлива**. Модуль автоматической блокировки двигателя, датчик CMP, реле топливного насоса, клапан регулятора давления топлива, главный клапан регулятора давления***
F24	10А Кондиционер, форсунки*. Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора охлаждения **. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер***
F25	10A Выключатель стоп-сигнала***
F26	15А RSM* TCM***
F27	10А Кондиционер
F28	TCM 10A, электромагнитный клапан управления впрыском, датчик положения коленчатого вала, датчик положения распределительного вала, масляный клапан, электромагнитный клапан продувки адсорбера*. Электромагнитный клапан охлаждения системы рециркуляции ОГ, (рециркуляция выхлопных газов), электрический запуск VGT (газораспределительная система), модуль автоматической блокировки двигателя, датчик CMP, блок реле свечей накаливания, датчик уровня масла **. EGR (рециркуляция выхлопных газов) электромагнитный клапан охлаждения, электрический запуск VGT (газораспределительная система), датчик уровня масла, вентилятор охлаждения двигателя***
F29	20A *, ECM **, ECM *** катушки зажигания
FL30	Реле управления двигателем 30А
R1	Реле топливного насоса
R2	Реле кондиционера
R3	Реле управления двигателем (главное реле)
R4	Реле предупреждения о тормозах / реле омывателя фар
R5	Реле стеклоочистителя (датчик дождя)
R6	Реле стеклоочистителя (медленный режим)
R7	Реле вентилятора
R8	Реле звукового сигнала
R9	Реле — высокоскоростной электровентилятор охлаждения
R10	Реле обогрева лобового стекла
R11	Реле управления двигателем
R12	Вентилятор кондиционера
R13	Реле звукового сигнала
R14	Реле охлаждающего вентилятора (низкое.)
R15	Реле стартера
R16	Акустическое противоугонное реле
R17	Реле обогрева заднего стекла

* Для бензиновых двигателей
** Для дизельных двигателей объемом 1,7 л
*** Для дизельных двигателей объемом 2,0 л.

Основные виды предохранителей

Условно предохранители можно поделить на внешние и внутренние, поэтому важно правильно установить место локализации поломки, чтобы экстренно ее устранить. В салоне и под капотом есть особые защитные приспособления для нормализации подачи тока. Предохранители в салоне

Предохранители в салоне

В салоне установлено много предохранителей, но среди основных можно выделить несколько вариантов.

Название	Описание
TAIL RH	Предохранитель для управления освещением транспортного средства, в том числе и фар.
RR HTR	Устройство для обогрева заднего стекла автомобиля.
HAZARD	Реле аварийной сигнализации для бесперебойного соединения.
ECU(B+)	Блок управления трансмиссией и иммобипайзером.
RR WIPER	Предохранитель для панели приборов, который позволяет удобно и безопасно пользоваться открывшимися функциональными возможностями.
C/LIGHTER	Предохранительный блок для прикуривателя.
S/HTR	Реле для включения и выключения обогрева сидений у водителя и пассажира.

Предохранители под капотом

Под капотом сконцентрированы, в основном, технические детали, поэтому обеспечивается точное и слаженное функционирование всего автомобиля без какой-либо вероятности перегорания проводов.

В таблице представлены основные виды предохранителей, используемых в моторном отсеке автомобиля Киа Спортейдж 2.

Название	Описание
ALTERNATOR	Устройство для работы аккумуляторной батареи и системы переменного тока.
BLOWER	Предохранитель для работы вентилятора.
ECM	Главное предохранительное реле, которое дополнительно отвечает за работу топливного насоса.
4WD	Реле предохранителя для обеспечения нормальной работы двигателя.
ATM	Предохранитель автоматической коробки переключения передач.

Предохранители в моторном отсеке Sportage 4

Блок предохранителей под капотом Киа Спортейдж четвертого поколения установлен прямо рядом с аккумулятором. Он состоит из следующих многофункциональных предохранителей:

• МДПС 1, 2 — МДПС (100, 80А).
• B + 1, +2, +3 — интеллектуальная распределительная коробка (60, 60, 50А).
• FAN — реле вентилятора охлаждения радиатора (40А).
• КРЫШКА БАГАЖНИКА — обогрев заднего стекла (40А).
• IGNITION 1 — выключатель зажигания для классических систем, реле ДПМ для модификаций Kia Sportage 4 с электронным ключом (40А).
• IGNITION 2 — стартер и выключатель зажигания для классических систем, реле ДПМ для модификаций Kia Sportage 4 с электронным ключом (30А).
• Свеча накаливания — свечи (80А).
• НАГРЕВАТЕЛЬ С PTC 1, 2, 3 — реле 6, 5, 4 (50А соответственно).

Расположение блока предохранителей и реле под капотом.

Кроме того, в блоке моторного отсека Kia Sportage 4 используются следующие патроны и слаботочные предохранители:

• МТС 3, 4 — МТС (40А).
• B + 4 — интеллектуальная распределительная коробка (50А).
• ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1, 2 — первая и вторая скорости вентилятора охлаждения радиатора (50, 40А).
• ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА — привод замка багажника (40А).
• FUEL HEATER — комплекс для подогрева фильтрующего элемента топливного фильтра (30А).
• ABS 2, 3 — ABS и ESC (40, 10A).
• WINDOW WASHER — омыватель передних фар (20A).
• Э-CVVT 1, 2 — ПКМ (20А).
• WINDOW WASHER 1 — замок зажигания для классических систем, реле ДПМ на Kia Sportage 4 с электронным ключом (30А).
• ОЧИСТИТЕЛЬ 2 — ЕСМ, BCM, PCM (10A).
• TCU 1 — PCM, TCM (15А).
• BMS — датчик аккумуляторной батареи (10А).
• ЭБУ 3, 4, 5 — PCM, ECM (20, 15, 15A).
• ДАТЧИК 1 — датчик содержания кислорода (15А).
• ДАТЧИК 2 — реле топливного насоса, клапан на впускном узле электромагнитной системы, датчик массового расхода воздуха и положения распределительного вала (10А).
• ДАТЧИК 3 — стоп-сигналы, датчик положения коленвала (10А).
• ЭБУ 2 — катушки зажигания (20А).
• АНТИФРИЗ — система обогрева лобового стекла (15А).
• FUEL PUMP — топливный насос (20А).
• АЕБ — АЕБ (10А).
• МОДУЛЬ — стоп-сигналы, свечи зажигания, датчик фильтра топливных элементов (7,5А).
• СИГНАЛИЗАЦИЯ — цепь включения противоугонной сирены (10А).
• ДАЛЬНИЙСВЕТ — Двухфункциональное реле (10А).
• ВАКУУМНЫЙ НАСОС 2 — вакуумный насос (15А).
• ГНЕЗДА 1, 2 — розетка для переднего и заднего ряда сидений соответственно (20А).
• ЭБУ 6 — контроллер уровня масла, PCM, ECM (10A).
• TCU2 — фонари заднего хода, селектор АКПП (15А).
• ФОНАРИ ЗАДНЕГО ХАРАКТЕРА — программа экстренного вызова, фонари заднего хода, зеркало заднего хода с автоматическим затемнением (10А).
• ЭБУ 1 — ЭБУ трансмиссии Kia Sportage 4 (30A).

Монтажный блок

Этот отсек уже находится в салоне автомобиля перед левым коленом водителя. Доступ разрешен с места водителя

Чтобы открыть панель, осторожно потяните за ручку устройства, и крышка откроется. Также есть много предохранителей

Вот список самых важных:

• F1. Аудио и навигационная система;
• F3. Окно;
• F7. Электроусилитель руля;
• F17. Противотуманные огни;
• F16. Беспокойство;
• F9. Стартер;
• F22. Воздушная подушка;
• F36. Кондиционер.

Этот блок в основном содержит предохранители для различных систем автомобиля. Если есть проблема с системой комфорта езды, вы должны сначала найти причину здесь.

Итак, здесь вы найдете предохранители Sportage 3 для: люка, прикуривателя, дверных замков и перемычки, благодаря которым работает внутреннее освещение Kia Sportage 3.

Есть перемычки, отвечающие как за внутреннюю, так и за внешнюю системы автомата. Вы ищете защиту для омывателя лобового стекла? Это здесь. Перемычка от него находится тут же, в монтажном отсеке.

Принцип работы

Предохранители – это приспособления, которые используются не только в транспорте, но и в практически любом виде электрического оборудования, поэтому в каждой ситуации блок имеет свои определенные технические параметры и возможности эксплуатационного плана.

Многие некомпетентные автомобилисты считают, что можно обойтись без использования предохранителей, поскольку не отмечают в них особой потребности.

На самом деле это идеальное сочетание надежности и безопасности для узлов автомобиля, в частности, для проводки. Если один защитный элемент выходит из строя, то увеличивается общая нагрузка на электрические провода, подвергая их еще большей нагрузке.

Замена предохранителя печки Киа Спортейдж 2 своими руками

Предохранители для печки автомобиля Киа Спортейдж 2 располагаются в блоке предохранителей, который находится под рулем водителя.

Для замены предохранителя печки необходимо выполнить следующие шаги:

Шаг 1: Откройте крышку блока предохранителей. Для этого найдите кнопку на панели под рулем слева от рулевой колонки и нажмите на нее. Крышка блока предохранителей откроется.

Шаг 2: Найдите предохранитель, отвечающий за печку. Обычно он помечен надписью «HVAC» или «HEATER». Проверьте схему расположения предохранителей на внутренней стороне крышки блока предохранителей для более точной информации.

Шаг 3: С помощью пассатижей или специального инструмента для извлечения предохранителей аккуратно извлеките старый предохранитель.

Шаг 4: Вставьте новый предохранитель в тот же слот, из которого был извлечен старый. Удостоверьтесь, что предохранитель плотно вошел и надежно закрепился.

Шаг 5: Закройте крышку блока предохранителей, убедившись, что она защелкнулась.

После выполнения этих простых шагов предохранитель печки в вашем автомобиле Киа Спортейдж 2 будет заменен своими руками. Если у вас возникнут сложности или вопросы, рекомендуется обратиться к руководству по эксплуатации автомобиля или обратиться к квалифицированному специалисту.

Строение предохранителя

Предохранитель – техническая деталь небольшого размера, которая упрощает процесс работы транспортного средства. Состоит устройство из следующих элементов:

• Корпус,чаще всего, создается из пластика, реже из металла или керамики.
• Контактная группа представлена в виде двух металлических «ножек» или оголенных контактов для прямого подключения в авто.
• Рабочая часть – это стандартная нить или металлическая пластина, которая под воздействием прямого тока нагревается, разрушается или растворяется, в зависимости от особенностей полноценного изделия.

Ранее в отечественном автомобильном производстве использовались цилиндрические предохранители, созданные из металлической полоски, сочетающей в себе алюминий и керамику. Но вскоре методика изготовления усовершенствовалась, поэтому при использовании машина работает более точно и безопасно без вероятности короткого замыкания в системе.

Блоки с предохранителями и реле в моторном отсеке

В Kia Sportage 2, в зависимости от установленного двигателя, может быть установлено 2 блока: основной (бензин) и дополнительный (дизель).

Под капотом Kia Sportage 2 с дизельными моторами у правого крыла устанавливается дополнительный МБ.

Схемы расположений предохранителей Kia Sportage 2 и расшифровка назначения приведены на фото и в таблицах ниже.

Главный блок с реле и предохранителями

Предохранители

Обозначение на схеме	Защищаемая\обслуживаемая цепь
АТМ	Управляющее АКПП
A/CON	Эл. маг. муфта компрессора кондиционера
MAIN	Главное реле
START	Стартер
F/PUMP	Топливный насос
WIPER	Очиститель лобового стекла
F/FOG	Передние противотуманные фары
HDLPLO	Ближний свет фар
HDLP HI	Дальний свет фар
COND2	Электровентилятор конденсатора кондиционера (малая скорость вращения)
COND1	Электровентилятор конденсатора кондиционера (высокая скорость вращения
DEICE	Обогреватель стекла задней двери
HORN	Реле сигнала

Предохранители

Обозначение на схеме	Максимальный ток, А	Защищаемая\обслуживаемая цепь
HEATER 1	40	Обогреватель РTC № 1
HEATER 2	40	Обогреватель PTC № 2
HEATER 3	40	Обогреватель РTC № 3
FUEL FILTER HEATER	30	Подогреватель топливного фильтра
GLOW PLUG	80	Свечи накаливания

Обозначение на схеме	Защищаемая\обслуживаемая цепь
HEATER 1	Обогрева PTC № 1
HEATER 2	Обогрева РTC № 2
HEATER 3	Обогрева РTC № 3
FUEL FILTER HEATER RELAY	Обогрев топливного фильтра
GLOW PLUG RELAY	Свечи предпускового подогрева

Как найти нужную информацию о предохранителе печки Киа Спортейдж 2?

Если вам нужно найти информацию о предохранителе печки вашего автомобиля Киа Спортейдж 2, вам необходимо выполнить следующие шаги:

1. Откройте капот автомобиля и найдите блок предохранителей.
2. Снимите крышку блока предохранителей.
3. Найдите диаграмму предохранителей, которая обычно находится на внутренней стороне крышки блока предохранителей или в руководстве пользователя.
4. Найдите предохранитель, который отвечает за печку. Обычно это будет помечено как «Heater» или «Heater Blower».
5. Убедитесь, что предохранитель не перегорел. Если предохранитель перегорел, замените его на новый предохранитель того же номинала.

Теперь вы знаете, как найти нужную информацию о предохранителе печки вашего автомобиля Киа Спортейдж 2. В случае замены предохранителя, убедитесь, что вы используете предохранитель того же номинала, чтобы избежать повреждения электрической системы автомобиля.
