Схема предохранителей киа спортейдж 3

Какая амперность предохранителя используется?

Прикуриватель в автомобиле Kia Sportage 3 защищается специальным предохранителем, который отвечает за предотвращение перегрузки цепи прикуривателя. Этот предохранитель называется ампульным предохранителем и устанавливается в блоке предохранителей, который расположен в салоне автомобиля.

Заводской предохранитель, который устанавливается для прикуривателя Kia Sportage 3, имеет амперность 15 Ампер. Это значение предохранителя выбрано производителем автомобиля и соответствует потребляемому току прикуривателя.

Если вы заметили, что прикуриватель перестал работать, первым делом стоит проверить состояние предохранителя. Если предохранитель сгорел, необходимо заменить его на новый с таким же значением амперности. Замена предохранителя в случае сгорания выполняется простым извлечением сгоревшего предохранителя из блока предохранителей и установкой нового вместо него.

Обратите внимание, что использование предохранителя с другим значением амперности может привести к неисправности прикуривателя и других устройств автомобиля. Поэтому при замене предохранителя обязательно используйте предохранитель с амперностью 15 Ампер

Daily Planner Printable

Are you struggling to keep track of your daily tasks and appointments? A daily planner printable may be the solution you need. This simple tool is designed to help you plan and organize your day effectively, so you can achieve your goals and manage your time more efficiently.

How Does it Work?

A daily planner printable typically includes spaces for you to write down your schedule, to-do list, and notes for the day. You can customize it to fit your specific needs, whether you need to track work tasks, personal appointments, or both.

Some daily planner printables also include sections for meal planning, exercise tracking, and other important tasks that impact your daily routine. By using a daily planner, you can stay on top of your commitments and make sure you don’t miss anything important.

Read more:

• Approved 2023 Work Calendar with January 2nd Holidays
• Permatex Ultra Grey 22074: Maximum Torque Gasket
• Welcome to SMMMedyam.com – Your Ultimate Destination for Article & Image Contents!

There are many benefits to using a daily planner printable. Firstly, it allows you to prioritize your tasks and focus on what’s important. Instead of feeling overwhelmed by a long to-do list, you can break it down into manageable tasks and tackle them one by one.

A daily planner also helps you stay organized and productive. By having a clear plan for the day, you can minimize distractions and stay on track. This can help you work more efficiently and accomplish more in less time.

Using a daily planner can also reduce stress and improve your overall well-being. By having a clear schedule and plan for the day, you can feel more in control of your life and reduce feelings of anxiety and overwhelm.

Where to Find Daily Planner Printables

There are many websites and blogs that offer free daily planner printables. Some popular options include Pinterest, Etsy, and Canva. You can also create your own using a word processor or design tool.

Overall, a daily planner printable is a simple but effective tool for managing your time and staying organized. By using one consistently, you can achieve your goals and live a more balanced and fulfilling life.

Блоки под капотом

Основной блок

Он расположен в левой части моторного отсека за аккумуляторной батареей.

Выкройки с обложки

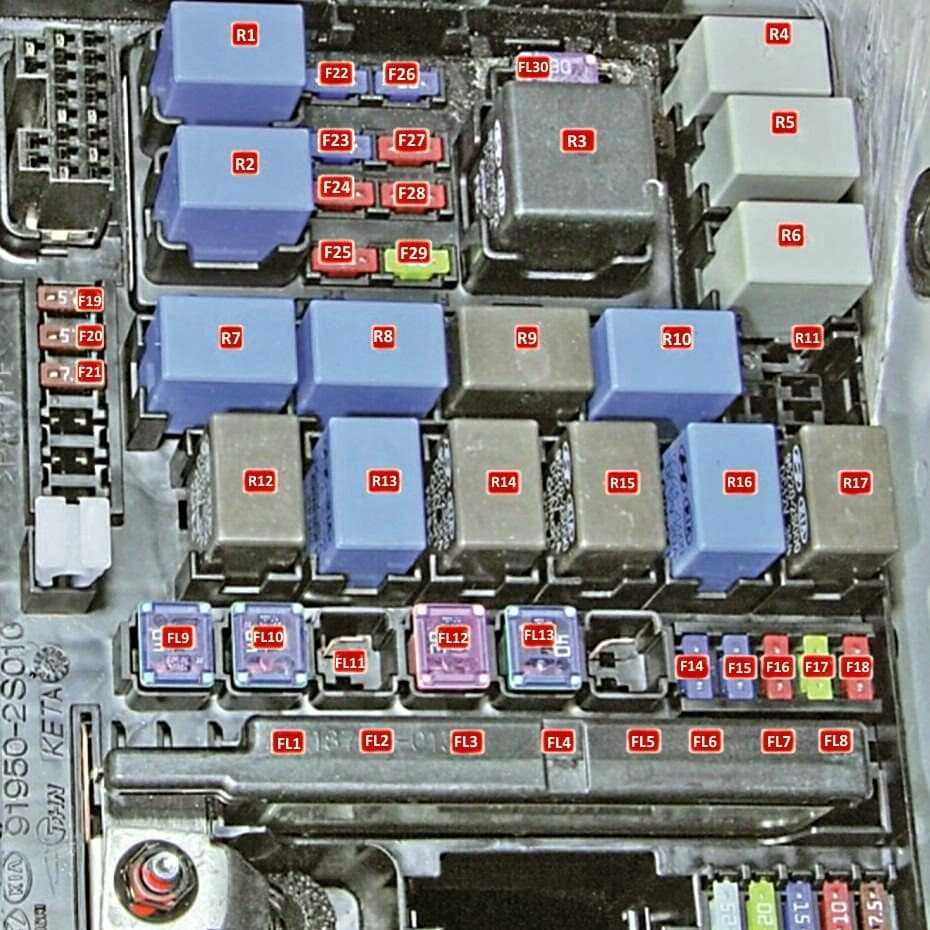

Фото — схема

Обозначение

FL1	80A Электроусилитель руля
FL2	Распределительная коробка панели приборов 60А
FL3	Блок управления ESP и ABS 40А
FL4	Коробка EMS 40A
FL5	Блок управления ESP и ABS 40А
FL6	Реле вентилятора отопителя 40А
FL7	Распределительная коробка панели приборов 60А
FL8	Распределительная коробка панели приборов 60А
FL9	Электровентилятор охлаждения 40А
FL10	Стекло задней двери с подогревом 40А
FL11	30А Омыватели фар
FL12	Замок зажигания 40А (замок
FL.13	40А Реле стартера, выключатель зажигания
F14	Реле сирены сигнализации 15А
F15	15A Обогрев лобового стекла
F16	10A Стоп-сигнал
F17	20А Блок управления полным приводом
F18	Катушки зажигания 20А, конденсатор
F19	Реле стартера 7,5 А, реле нейтрального / парковочного положения АКП, датчик массового расхода воздуха, многофункциональный переключатель
F20	7.5A ESP, блок управления ABS и ICM, универсальный переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра
F21	7.5А АКПП
F22	15А Топливный насос
F23	15A Датчик концентрации кислорода, вентилятор охлаждения*. Клапан регулировки давления топлива**. Модуль автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насоса, клапан регулятора давления топлива, главный клапан регулятора давления***
F24	10А Кондиционер, форсунки*. Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора охлаждения **. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер***
F25	10A Выключатель стоп-сигнала***
F26	15A RSM* TCM***
F27	10А Кондиционер
F28	Модуль TCM 10A, электромагнитный клапан управления впрыском, датчик положения коленчатого вала, датчик положения распределительного вала, масляный клапан управления, электромагнитный клапан продувки адсорбера*. Электромагнитный клапан охлаждения системы рециркуляции ОГ, (рециркуляция выхлопных газов), электрический запуск VGT (газораспределительная система), модуль автоматической блокировки двигателя, датчик CMP, блок реле свечей накаливания, датчик уровня масла **. EGR (рециркуляция выхлопных газов) электромагнитный клапан охлаждения, электрический запуск VGT (газораспределительная система), датчик уровня масла, вентилятор охлаждения двигателя***
F29	20A *, ECM **, ECM *** катушки зажигания
FL30	Реле управления двигателем 30А
R1	Реле топливного насоса
R2	Реле кондиционера
R3	Реле управления двигателем (главное реле)
R4	Реле предупреждения о тормозах / реле омывателя фар
R5	Реле стеклоочистителя (датчик дождя)
R6	Реле стеклоочистителя (медленный режим)
R7	Реле вентилятора
R8	Реле звукового сигнала
R9	Реле — высокоскоростной электровентилятор охлаждения
R10	Реле обогрева лобового стекла
R11	Реле управления двигателем
R12	Электровентилятор системы кондиционирования
R13	Реле звукового сигнала
R14	Реле охлаждающего вентилятора (низкое.)
R15	Реле стартера
R16	Акустическое противоугонное реле
R17	Реле обогрева заднего стекла

* Для бензиновых двигателей
** Для дизельных двигателей объемом 1,7 л
*** Для дизельных двигателей объемом 2,0 л.

Предохранители и реле KIA Sportage (JE / KM; 2004-2010) — Предохранители

В этой статье мы рассмотрим KIA Sportage (JE / KM) второго поколения, выпускавшиеся с 2004 по 2010 годы. Здесь вы найдете схемы блоков предохранителей для блоков предохранителей 2004, 2005, 2006, 2007, 2008, 2009 и KIA Sportage. 2010, информация о расположении панелей предохранителей внутри автомобиля и назначении каждого предохранителя (расположение предохранителей) и реле.

Блок предохранителей расположен за крышкой на водительской стороне панели приборов.

Автомобили с правым рулем

Моторного отсека

Внутри крышек панели предохранителей / реле есть этикетка с названием и емкостью предохранителя / реле. Не все описания панели предохранителей в этом руководстве могут относиться к вашему автомобилю.

Как выбрать правильный предохранитель для прикуривателя Kia Sportage 3

Прикуриватель в автомобиле Kia Sportage 3 служит для подключения различных электронных приборов, таких как зарядные устройства для мобильных телефонов или других устройств. Он позволяет получать питание напрямую от аккумулятора автомобиля.

Для безопасного использования прикуривателя необходимо установить предохранитель. Предохранитель важен, так как он защищает автомобильную электрическую систему от перегрузки и возможных коротких замыканий.

Чтобы выбрать правильный предохранитель для прикуривателя Kia Sportage 3, необходимо учесть несколько факторов:

1

Ток предохранителя: Поскольку разные приборы могут потреблять различные токи, важно выбрать предохранитель с током, соответствующим потребляемому току прибора. Обычно приборы для автомобиля потребляют ток в пределах 10-30 Ампер

2. Напряжение: Убедитесь, что предохранитель совместим с напряжением автомобильной электрической системы. В большинстве случаев это напряжение составляет 12 вольт.

3. Тип предохранителя: Для прикуривателя Kia Sportage 3 рекомендуется использовать предохранитель типа «стандартный», так как этот тип наиболее распространен и доступен для замены.

4. Размер предохранителя: Убедитесь, что размер предохранителя соответствует спецификациям Kia Sportage 3. Обычно предохранители имеют стандартный размер, который легко обнаружить и заменить.

Важно помнить, что замена предохранителя должна проводиться только при выключенном двигателе для избежания возможных повреждений электроники автомобиля. Если вы неуверены или не знакомы с процессом замены предохранителя, лучше обратиться к специалисту или авторизованному сервисному центру

Блоки с предохранителями и реле в моторном отсеке

В Kia Sportage 2, в зависимости от установленного двигателя, может быть установлено 2 блока: основной (бензин) и дополнительный (дизель).

Под капотом Kia Sportage 2 с дизельными моторами у правого крыла устанавливается дополнительный МБ.

Схемы расположений предохранителей Kia Sportage 2 и расшифровка назначения приведены на фото и в таблицах ниже.

Главный блок с реле и предохранителями

Предохранители

Обозначение на схеме	Защищаемая\обслуживаемая цепь
АТМ	Управляющее АКПП
A/CON	Эл. маг. муфта компрессора кондиционера
MAIN	Главное реле
START	Стартер
F/PUMP	Топливный насос
WIPER	Очиститель лобового стекла
F/FOG	Передние противотуманные фары
HDLPLO	Ближний свет фар
HDLP HI	Дальний свет фар
COND2	Электровентилятор конденсатора кондиционера (малая скорость вращения)
COND1	Электровентилятор конденсатора кондиционера (высокая скорость вращения
DEICE	Обогреватель стекла задней двери
HORN	Реле сигнала

Предохранители

Обозначение на схеме	Максимальный ток, А	Защищаемая\обслуживаемая цепь
HEATER 1	40	Обогреватель РTC № 1
HEATER 2	40	Обогреватель PTC № 2
HEATER 3	40	Обогреватель РTC № 3
FUEL FILTER HEATER	30	Подогреватель топливного фильтра
GLOW PLUG	80	Свечи накаливания

Обозначение на схеме	Защищаемая\обслуживаемая цепь
HEATER 1	Обогрева PTC № 1
HEATER 2	Обогрева РTC № 2
HEATER 3	Обогрева РTC № 3
FUEL FILTER HEATER RELAY	Обогрев топливного фильтра
GLOW PLUG RELAY	Свечи предпускового подогрева

Предохранители и реле KIA Sportage (JE / KM; 2004-2010) — Предохранители

В этой статье мы рассмотрим KIA Sportage (JE / KM) второго поколения, выпускавшиеся с 2004 по 2010 годы. Здесь вы найдете схемы блоков предохранителей для блоков предохранителей 2004, 2005, 2006, 2007, 2008, 2009 и KIA Sportage. 2010, информация о расположении панелей предохранителей внутри автомобиля и назначении каждого предохранителя (расположение предохранителей) и реле.

Блок предохранителей расположен за крышкой на водительской стороне панели приборов.

Автомобили с правым рулем

Моторного отсека

Внутри крышек панели предохранителей / реле есть этикетка с названием и емкостью предохранителя / реле. Не все описания панели предохранителей в этом руководстве могут относиться к вашему автомобилю.

Схема блоков предохранителей и реле с расшифровкой на KIA Sportage 3

На панели салонного бокса с перемычками находятся элементы схемы для защиты таких электроприборов:

• магнитолы;
• электропривода складывания наружных зеркал заднего вида;
• стеклоподъемников;
• кондиционера;
• регулировки водительского кресла;
• прикуривателя;
• парктроника;
• моторчика люка в крыше;
• дворника на заднем окне;
• поворотников;
• селектора АКПП;
• омывателя фар;
• плафона в кабине;
• датчика дождя;
• стоп-сигналов;
• аварийной сигнализации;
• противотуманок;
• обогрева водительского кресла;
• усилителя руля;
• генератора;
• навигации;
• стартера;
• корректора фар;
• круиз-контроля;
• БУ полным приводом;
• камеры заднего вида;
• розеток в салоне;
• центрального замка и т.д.

На оборотной стороне платы находятся реле:

• запирания багажника;
• сигнализации;
• стеклоподъемников;
• блокировки дверей.

На основной плате под капотом установлены плавкие вставки, подключенные к нескольким электроприборам:

• вентилятору печки;
• ЭУР;
• бензонасосу;
• габаритам;
• обогреву стекол;
• АБС;
• ЕСП;
• режиму работы дворников;
• кислородному датчику;
• конденсатору;
• климатической установке;
• катушке зажигания для автомобилей, работающих на бензине;
• фонарям заднего хода и т.д.

На дополнительной печатной плате у дизельных кроссоверов стоят реле, связанные с подогревом топлива, свечами накаливания и фильтром.

В салонном боксе находятся 2 предохранителя прикуривателя:

• № 25 на 15А;
• № 32 на 20 А.

Предохранитель вентилятора

В подкапотном пространстве в гнезде с маркировкой FL6 находится вставка крыльчатки отопителя.

Предохранители вентилятора радиатора системы охлаждения располагаются в нескольких ячейках того же модуля:

• FL9 на 40 А;
• F23 на 15 А;
• F24 и F28 на 10 А.

Предохранитель АКПП и АБС

Перемычка автоматической КПП установлена в салонном боксе в гнезде № 8. Ее номинал – 7,5 А. Плавкие вставки на 40 для АБС размещаются в ячейках FL3 и FL5.

Как заменить предохранители

В качестве предохранителей используется тип Micro. Однако если не удалось достать их, то как временное решение можно использовать тип Mini. Стоит помнить, что это – временная мера. При первой же возможности необходимо заменить их на правильные.

Процесс замены предохранителей довольно прост:

1. Выключаем зажигание машины. Для перестраховки можно скинуть клеммы с аккумулятора;
2. Пинцетом, который находится в специальном кармане капота удаляем сгоревшую перемычку. Рекомендуем использовать пинцет – он в десятки раз облегчает извлечение предохранителей из гнезд;
3. Вставляем рабочий предохранитель.

Чтобы заменить в Kia Sportage предохранители FL1-FL9, следует сперва выкрутить гайки, удерживающие всю планку. Следующим действием подцепляем всю планку при помощи отвертки и вытаскиваем ее.

Снятие монтажного блока в салоне

Для снятия монтажного отсека в салоне выполняем действия в следующем порядке:

1. Выключаем зажигание, ставим машину на ручной тормоз и скидываем минусовую клемму с аккумулятора;
2. Снимаем левую торцевую часть панели приборов: оттягиваем резинку, поддеваем панель отверткой и выкручиваем все видимые винты;
3. На большой серой колодке поворачиваем скобу вправо и отсоединяем колодку;
4. Отсоединяем 3 маленьких колодки. Для этого отжимаем их фиксаторы. Это можно сделать пальцами;
5. Откручиваем болт и две гайки, которые держат панель предохранительного отсека;
6. Весь блок вытаскиваем внутрь салона.

Какой тип предохранителя используется в прикуривателе Киа Спортейдж 3

Предохранители типа ATO имеют пластиковый корпус с двумя металлическими вставками и похожи на маленький пластиковый нож, который вставляется в соответствующий порт в прикуривателе. Они обладают высокой надежностью и защитной функцией, обеспечивая безопасную работу прикуривателя и предотвращая перегрузку электрической сети автомобиля.

Важно отметить, что тип предохранителя может различаться в зависимости от конкретной модели и года выпуска автомобиля, поэтому перед заменой предохранителя рекомендуется обратиться к руководству пользователя или обратиться к авторизованному сервисному центру для получения точной информации о предохранителе, используемом в прикуривателе Киа Спортейдж 3

Блок плавких вставок в салоне Спортейдж 4

Блок предохранителей в салоне Kia Sportage 4

Монтажный блок Kia Sportage 4 в салоне смонтирован под панелью со стороны водительской двери.

Схема салонного блока предохранителей Киа Спортейдж 4 состоит из следующих элементов:

Схема салонного блока предохранителей Киа Спортейдж 4

С номиналом плавкой вставки 7.5 А:

• MDPS – датчик угла поворота рулевого колеса, блочок MDPS;
• ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ – приборная панель, мультимедийный комплекс, световое оповещение аварийной остановки, климат-контроль с ручным или автоматическим управлением, навигационная система.
• ПУСК – на моделях без электронного ключа – ICM, а с электронным – ECM, цепь питания реле стартера в моторном блоке, ЭБУ, блокировка замка зажигания, датчик ручки переключения АКПП.
• МОДУЛЬ 6 – обогрев кресел.
• КОНДИЦИОНЕР 2 – ЭБУ климат-контролем.
• КОНДИЦИОНЕР 1 – ЭБУ климат-контролем, ионизатор салонного воздуха, цепи питания реле вентилятора, нагревателя ПТК 2,3 в монтажном блоке подкапотного пространства.
• СИГНАЛ ТОРМОЖЕНИЯ – стоповые огни, управляющая программа электронного ключа.
• МОДУЛЬ 8 – не задействован;

Блок плавких вставок в салоне Спортейдж 4

10 Ампер:

• МОДУЛЬ 2 – передние фары.
• ЭЛЕКТРОННЫЙ КЛЮЧ 1 – иммобилайзер, ЭБУ ключа.
• МОДУЛЬ 4 – программа помощи при парковке, оповещении о выезде из полосы движения, переключатель приборной панели, обнаружение преграды в слепой зоне внешних зеркал.
• МОДУЛЬ 3 – комплекс подогрева переднего, заднего ряда кресел, подсветка селектора автоматической трансмиссии, корректор положения подголовника, навигационная система, салонное зеркало с автоматическим затемнением, переключатель приборной панели, разъем для подключения диагностического оборудования, регулятор наклона света передних фар, вентиляции переднего ряда кресел, климат-контроля, освещения в салонном пространстве, экстренными вызовами.
• ПРИБОРНАЯ ПАНЕЛЬ – приборная панель.
• МОДУЛЬ 5 – электронный блок управления ключами.
• МОДУЛЬ 1 – рычаг переключения автоматической трансмиссии.
• ЭЛЕКТРОННЫЙ КЛЮЧ 3 – на моделях без программного запуска – иммобилайзер, а с электронным – ЭБУ ключом, кнопка запуска и останова силового агрегата.
• ЗУ – ICM, охранная сигнализация, приборная панель, канал передачи данных, беспроводная зарядка, датчик дождя.
• E-CALL – экстренные вызовы.
• ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА – питание реле для открытия багажного отделения.
• ПЛАФОН ОСВЕЩЕНИЯ САЛОНА – подсветка перчаточного ящика, замка зажигания, багажного, салонного пространства, в том числе индивидуальные плафоны спереди, сзади, датчик открытия дверей.
• ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ – ПТФ сзади.
• МОДУЛЬ 7 – AEB, световое оповещение аварийной остановки, цепь открытия передних дверей электронным ключом снаружи.
• ЗЕРКАЛА С ОБОГРЕВОМ – управляющая программа климат-контроля, привод внешних зеркал.
• РЕЛЕ – USB-зарядка для задних пассажиров, BCM, усилитель, экстренные вызовы МТС, мультимедийный комплекс, навигационная система, розетка, беспроводная зарядка, регулятор положения подголовника, управляющая программа электронного ключа;

Блок предохранителей в салоне Kia Sportage 4

15 А:

• ПОДУШКА БЕЗОПАСНОСТИ – программа управления пассивной системой безопасности.
• ОБОГРЕВ РУЛЯ – BCM.
• ЗАДНИЙ СТЕКЛООЧИТИТЕЛЬ – предохранитель и реле заднего дворника.
• ОМЫВАТЕЛЬ – переключатель под рулевой колонкой.
• ЭЛЕКТРОННЫЙ КЛЮЧ 2 – ЭБУ ключа.
• МУЛЬТИМЕДИА – мультимедийный комплекс, навигационная система, USB-зарядка для задних пассажиров.

20 Ампер:

• МОДУЛЬ 9 – AEB, ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, TCU 2.
• ЛЮК В КРЫШЕ 1, 2 – панорамный люк.
• ПОДОГРЕВ ПЕРЕДНИХ И ЗАДНИХ СИДЕНИЙ – система вентиляции, обогрева водительского и переднего пассажирского кресла, подогревательный комплекс заднего дивана.
• РОЗЕТКА ПИТАНИЯ – прикуриватель.
• БЛОКИРОВКА ДВЕРЕЙ – центральный замок.
• ПОЛНЫЙ ПРИВОД – 4WD.

25 А:

• ЛЕВЫЙ И ПРАВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК – централизованный переключатель выбора управления приводом стекол, с левой и правой стороны.
• УСИЛИТЕЛЬ – усилитель.
• ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК С ЗАЩИТОЙ ОТ ЗАЩЕМЛЕНИЯ – привод стекла водительской двери с функцией предотвращения защемления.

30 А:

ПРИВОД КРЕСЛА ВОДИТЕЛЯ И ПЕРЕДНЕГО ПАССАЖИРА – соответственно корректор положения водительского и пассажирского сиденья спереди ручного типа.

блок предохранителей Киа Спортейдж 4 (QL)

год выпуска (2016, 2017, 2018, 2019, 2020+)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL

) блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

Предохранители Kia Rio II

Предохранитель предназначен для защиты электропотребителей от тока короткого замыкания и представляет собой тонкую проволоку, перегорающую и размыкающую цепь при повышении тока выше определенных значений. Эта статья расскажет о том, где в Kia Rio II (2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска) установлены предохранители, какие цепи они защищают и как снять монтажные блоки с предохранителями и реле.

Блоки с предохранителями и реле в моторном отсеке

Под капотом Kia Rio может быть установлено 1 или 2 монтажных блока с предохранителями. Это зависит от типа установленного двигателя. В моделях с бензиновым мотором устанавливается 1 (основной) блок предохранителей, а с дизельным — 2 (основной и дополнительный). Это связано с различиями в конструкции агрегатов и необходимости подключения дополнительных потребителей.

Главный блок с реле и предохранителями

Он одинаков для машин с бензиновым и дизельным мотором. Закреплен у левого крыла, между фарой и стаканом амортизационной стойки, и закрыт крышкой из пластика.

Предохранители:

№ предохранителя	Максимальный ток, А	Сокращенное название	Защищаемые цепи
1	80	MDPS	Электроусилитель руля
2	150	MIN	Генератор
3	10	ECUB	БУ двигателем
4	10	ECUD	БУ двигателем
5	10	HORN	Звуковой сигнал
6	30	IGN1	Замок зажигания
7	40	IGN2	Стартер, замок зажигания
8	30	BATT2	Генератор, аккумуляторная батарея
9	50	BATT1	Генератор, аккумуляторная батарея
10	30	ECUA	БУ двигателем
11	30	RAD	Электровентилятор радиатора
12	30	COND	Электровентилятор конденсатора
13	40	ABS1	Система курсовой устойчивости ESP, антиблокировочная система тормозов
14	40	ABS2	Система курсовой устойчивости ESP, антиблокировочная система тормозов
15	30	P/WDW	Электро-стеклоподъемники
16	40	BLOWER	Реле электровентилятора радиатора
17	10	A/CON 1	Кондиционер
18	10	A/CON 2	Кондиционер
19	20	ECUC	БУ двигателем
20	15	INJ	Топливные форсунки, система кондиционрования
21	10	SNSR	Датчики

Реле:

№ предохранителя	Сокращенное название	Защищаемые цепи
R1	COND FAN 2	Электровентилятор конденсатора (малая скорость вращения)
R2	RADFAN	Электровентилятор радиатора
R3	FUEL PUMP	Топливный насос
R4	MAIN	Главное реле
R5	HORN	Звуковой сигнал
R6	FUEL HTR	Нагреватель топливного фильтра (только для дизелей)
R7	BLOWER	Электродвигатель вентилятора отопителя
R8	START	Стартер
R9	COND FAN 1	Электровентилятор конденсатора (высокая скорость вращения)
R10	A/CON	Кондиционер

Дополнительные предохранители в моторном отсеке (Дизельный ДВС)

В нем размещены 5 предохранителей, и они защищают цепи:

• PTC HTR 1 (50А) — обогревателя РТС № 1;
• GLOW PLUG (80А) — свечей накаливания;
• PTC HTR 2 (50А) — обогревателя РТС № 2;
• FFHS (30А) — подогрева топливного фильтра;
• PTC HTR 3 (50А) — обогревателя РТС № 3.

Блок с предохранителями в салоне

Салонный монтажный блок с предохранителями расположен выше и правее лапки открытия капота. Он содержит 39 задействованных предохранителей, 5 запасных и 1 реле. Расшифровка их назначения приведена в таблице.

Номер	Максимальный ток, А	Наименование	Назначение
1	15	RR WIPER	Стеклоочиститель двери задка
2	10	H/LP (LH)	Лампы левой фары
3	25	FR WIPER	Стеклоочиститель лобового стекла
4	10	BLOWER	Вентилятор отопителя
5	10	НLP(RH)	Лампы правой фары
6	20	S/ROOF	Электропривод люка
7	15	STOP LP	Стоп-сигналы
8	20	C/DR LOCK	Центральный выключатель замков дверей
9	15	IGN COIL	Катушка зажигания
10	10	ABS	ABS
11	10)	B/UPLP	Фонари заднего хода
12	–	ВMS	Резерв
13	25	C/UGHTER	Прикуриватель
14	10	FOLD’G	Привод складывания зеркал заднего вида
15	20	HTR SEAT	Подогрев сидений
16	25	AMP	Усилитель
17	10	FR FOG LP	Противотуманные фары
18	10	DRL	Дневные ходовые огни
19	10	ECU	ЭБУД
20	10	CLUSTER	Панель приборов
21	25	P/WDW RH	Блокировка стеклоподъемников (правая сторона)
22	10	AUDIO	Мультимедийная система
23	10	RR FOG LP	Задние противотуманные фонари
24	10	IGN	Замок зажигания
25	30	HTD GLASS	Обогрев заднего стекла
26	15	A/BAG	Подушка безопасности
27	10	TCU	БУ АКПП
28	10	SNSR	Датчики подсистем двигателя
29	–	SPARE	Резерв
30	10	MULT B/UP	БУ кондиционером, часы, плафон внутреннего освещения
31	15	AUDIO	Аудиосистема
32	25	P/WDW LH	Блокировка стеклоподъемников (левая сторона)
33	10	HTD MIRR	Система обогрева зеркал заднего вида
34	10	TAIL LP(LH)	Левый задний габаритный огонь
35	10	TAIL LP(RH)	Правый задний габаритный огонь
36	10	HAZARD	Аварийная сигнализация
37	10	T/SIG LP	Фонари указателей поворота
38	10	A/BAG IND	Контрольная лампа подушки безопасности
39	10	START	Реле стартера

Предохранители № 30 и 31 объединены переходником Memory. Если его вытащить, то разорвутся цепи аудиосистемы, часов, внутреннего освещения и блока кондиционера. Это предотвратит разрядку батареи во время продолжительной стоянки (больше 1 месяца).

Где приобрести предохранитель для прикуривателя Kia Sportage 3

Если вам необходимо приобрести предохранитель для прикуривателя Kia Sportage 3, вы можете обратиться в официальный автосалон Kia или авторизованный сервисный центр. Обычно в таких местах вам предложат оригинальные запчасти, которые соответствуют параметрам и требованиям производителя.

Также вы можете обратиться в специализированные магазины, которые занимаются продажей автозапчастей. В таких магазинах можно найти предохранители разных производителей и разных ценовых категорий

Важно выбрать предохранитель, который соответствует техническим характеристикам вашего автомобиля

При выборе предохранителя обратите внимание на его номинальное напряжение и ток, чтобы он соответствовал требованиям прикуривателя Kia Sportage 3. Также учтите, что в некоторых случаях может потребоваться специальный предохранитель с автоматическим восстановлением

При покупке предохранителя следует учитывать репутацию продавца, отзывы покупателей, а также возможность возврата или обмена товара, если он окажется неподходящим или неисправным.

Помните, что правильный выбор и установка предохранителя важны для обеспечения безопасной работы прикуривателя и предотвращения возможных поломок или неисправностей.
