Лада калина

Что делать, если замена предохранителя не помогла

Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.

1. Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
2. С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.

Схема предохранителей на Ладе Калине

Монтажные схемы проводки мало менялись на протяжении жизненного цикла автомобиля. Появлявшееся новое электрическое оборудование подключали к предохранителям, расположенным в резервных гнездах.

Даже на машинах в полном оснащении в основном модуле остаются несколько пустых ячеек, зарезервированных на стадии проектирования под приборы, которые так и не стали устанавливаться в серийном производстве.

Предохранитель прикуривателя

Вставка, которая отвечает за работоспособность гнезда прикуривателя, рассчитана на максимальную силу тока 15 А. Элемент располагается в основной коробке в салоне по центру нижнего ряда. Место установки не зависит от производителя монтажного модуля.

Предохранитель бензонасоса

Перемычка электрического двигателя бензонасоса находится в коробке рядом с колодкой диагностики.

Место монтажа и тип детали не зависят от двигателя. На машинах встречаются моторы с 8кл. (базовая версия) и 16 кл. (модификация с увеличенной мощностью и улучшенной динамикой).

Блок предохранителей и реле в салоне Лада Калина 1

Основной блок расположен в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.

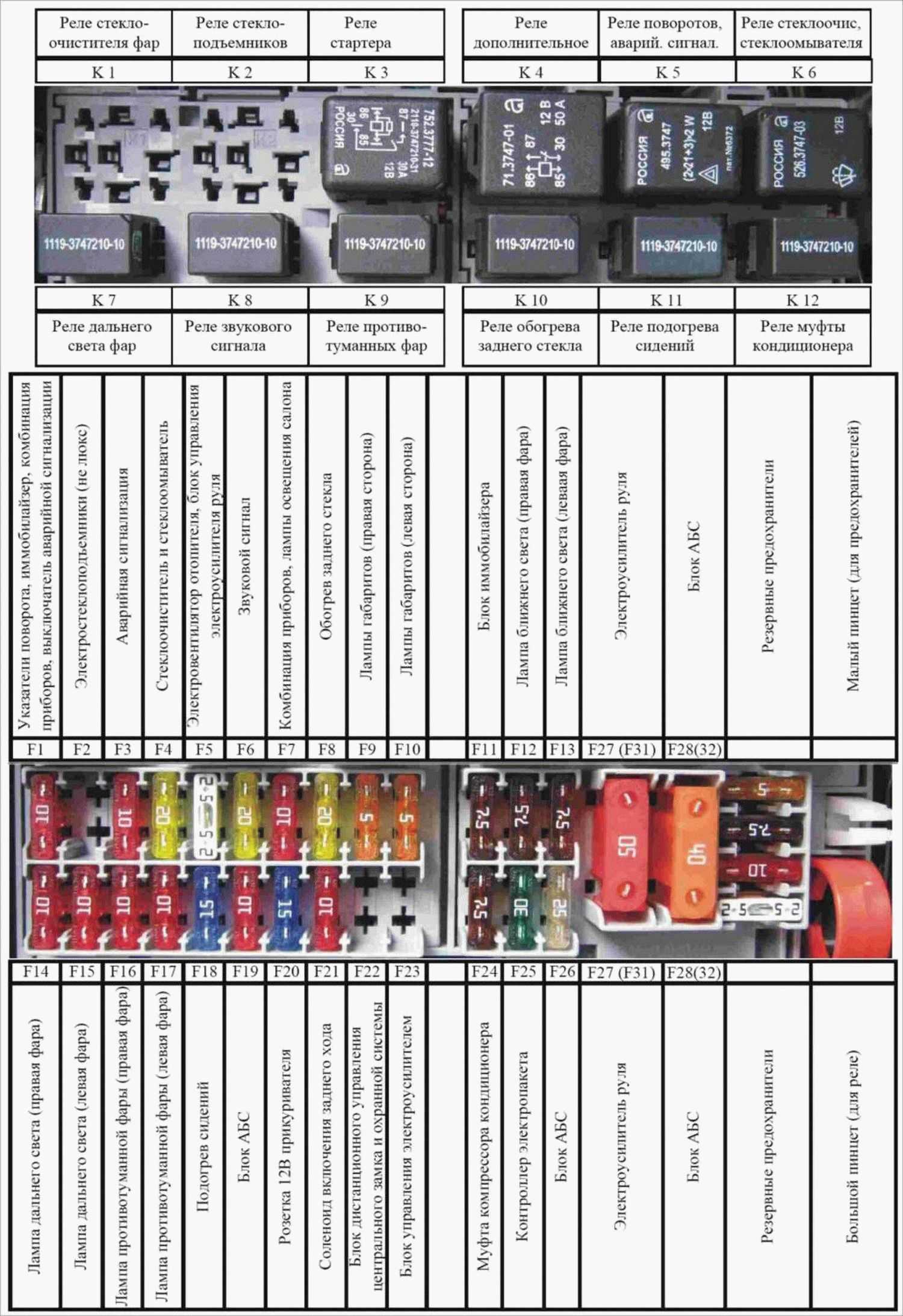

Схема предохранителей и реле в салоне Lada Kalina

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10    — реле включения указателей пово­рота и аварийной сигнализации, K5; 11    — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Номер предохранителя	Ток, А	Расшифровка
F1	10	Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)
F2	30	Электростеклоподъемники
F3	10	Аварийная сигнализация
F4	20	Стеклоочиститель и стеклоомыватель
F5	25	Электровентилятор отопителя, блок управ­ления электроусилителем рулевого управ­ления, предохранитель печки калины.
F6	20	Звуковой сигнал
F7	10	Щиток приборов, лампы освещения салона
F8	20	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой сторо­ны автомобиля
F10	5	Лампы габаритного света с левой стороны калины
F11	7,5	Блок управления иммобилайзером
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары

№	Ток, А	Защищаемые цепи
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	10	Противотуманная фара*
F17	10	Противотуманная фара*
F18	15	Подогрев сидений*
F19	10	АБС*
F20	15	Предохранитель прикуривателя Лада Калина
F21	10	Соленоид блокировки передачи заднего хода
F22	15	Блок дистанционного управления центральным замком и охранной системой автомобиля
F23		Блок управления электроусилителем рулево­го управления
F24		Резерв (муфта компрессора кондиционера калины)
F25		Резерв (контроллер электропакета)
F26		Резерв (АБС)
F27 (F31)	50	Электроусилитель рулевого управления
F28	50*	Резерв, АБС

В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

Часто перегорают предохранители?

Если постоянно приходится менять защитный элемент, но после ремонта он все равно продолжает гореть, то причину следует искать в другом месте. Скорее всего, по цепи ходит короткое замыкание, предохранитель перегорает.

Стоит осмотреть провода на Лада Калина на предмет заломов или потертостей. Открываем капот и инспектируем состояние кабелей, это поможет выяснить причину сгорания предохранителя. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть. В самой цепи возникнет обрыв, срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван, это ведет к срабатыванию предохранителя.

На прикуриватель Лада Калина приходит три провода.

1. Основной плюс (красный провод). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый провод). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный провод). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Каждый из них стоит проинспектировать, а при необходимости провести ремонт. При замене потребуется паяльная лампа с припоем, а также новые провода. Следует подключить новые кабели подходящего сечения.

Процесс снятия и замены блоков предохранителей на автомобиле Лада Калина 1

Ремонт электрооборудования проводится в случае выхода последнего из строя. Для выполнения работ по замене основного модуля предохранителей на Лада Калина 1 потребуются следующие инструмент: отвертка крестовая PH2, пинцет большой и малый. Порядок демонтажа следующий:

• Открыть капот и отключить аккумулятор во избежание коротких замыканий.
• Фиксатор рулевой колонки опустить вниз, после чего выкрутить винты крепления ее кожуха. Деталь снять и убрать в сторону.
• Крышку снять с корпуса, для чего необходимо отжать шесть пластиковых накладок.
• Вывернуть правый и левый винты крепления корпуса, и вынуть его из гнезда.
• Отсоединить электрические разъемы, расположенные на внутренней поверхности корпуса.

После освобождения дефектного монтажного блока предохранителей Лада Калина 1-х годов выпуска на его можно заменить на новый или заведомо исправный. Процесс установки выполняется в обратном порядке.

Категория: Характеристики

Где находится предохранитель электроусилителя руля на калине

Ну, вот беда пришла, откуда ее не ждали!Отказал ЭУР!Подключили к диагностике, и она показала такие ошибки как C1044 и C1011.Почитал в инете страшилки по этому поводу :

galantmotors.ru/view_article.php? >Как итог замена ЭУР — Что является не радостной перспективой.

Искал предохранитель на ЭУР и нашел такую интересную штукуЧто предохранитель F5 на 25 ампер отвечает за — Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла.

Начал проверять сопутствующие на данном предохранителе вещи и при включение печки на 3 скорость сгорел предохранитель, значит где-то коротит вся эта взаимосвязанная система, значит не все потеряно!

Поеду к электрику, что он скажет, уж больно не хочется новый ЭУР покупать. (((

PS Спидометр работает — проблема НЕ в датчике скорости!

На автомобилях «Лада Калина-2» и «Гранта» установлены похожие блоки предохранителей. Электрическая схема этих авто содержит так называемый ЦБКЭ. Центральный блок курсовой электроники отвечает за работу поворотников, стеклоподъёмников и некоторых других систем. А реле, включающее лампу поворотника, в электрической схеме отсутствует. Заметим, что на многих современных авто используется похожее решение.

Начальные сведения об электрической схеме

Основной блок предохранителей в Калине 2 размещён слева от рулевой колонки и закрыт пластиковой крышкой. С внутренней стороны есть этикетка, где напечатана схема расположения деталей.

Основной блок, расположенный слева от рулевой колонки

Заметим, что в «Люксе» используется один набор реле, тогда как в комплектациях «Норма/Стандарт» он – несколько другой. Реле «К5» отсутствует в обоих наборах, а деталь «K6» может отсутствовать в варианте исполнения «Стандарт». Наборы предохранителей, в свою очередь, могут содержать или не содержать элемент «F3» (предохранитель АКП).

Вынимать предохранители можно только специальными щипцами, которые Вы найдёте под крышкой основного блока.

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

Все плавкие предохранители в электрической схеме Калины-2

1. F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
2. F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
3. F3, 15А: электропривод АКП, также питание ЭБУ АКП;
4. F4, 15А: питание узла подушек безопасности;
5. F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
6. F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
7. F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
8. F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
9. F9, 5А: все «габариты» справа;
10. F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
11. F11, 5А: задние «противотуманки»;
12. F12, 10А: лампа ближнего света, электрокорректор правой фары;
13. F13, 10А: лампа ближнего света, электрокорректор левой фары;
14. F14, 10А: лампа дальнего света справа;
15. F15, 10А: лампа дальнего света слева;
16. F16, 10А: «противотуманка» справа;
17. F17, 10А: «противотуманка» слева;
18. F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
19. F19, 7,5А: питание контроллера ABS;
20. F20, 15А: сигнал;
21. F21, 10А: двигатель топливного насоса;
22. F22, 15А: омыватели лобового и заднего стекла, дворник задний;
23. F23, 5А: питание диагностического разъема, а также приборной панели;
24. F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
25. F25, 7,5А: напряжение на датчике педали тормоза;
26. F26, 7,5А: приводы клапанов ABS;
27. F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
28. F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Ремонт

Загнутые клапана двигателя авто

Если Вы выправите клапан «на глазок», то рискуете нажить себе ещё неприятностей. Восстановленный кустарным способом клапан вряд ли будет соосен с направляющей втулкой и плотно прижмётся к седлу. А если захотите «чуть-чуть» подровнять стержень, то он будет работать как насос, выкачивая масло в камеру сгорания — никакой колпачок не удержит.
Благоразумнее всего будет как можно тщательнее произвести дефектовку других деталей. Ведь ударом может повредить направляющие втулки, сёдла клапанов. Известны случаи, когда загибало шатуны. Поломка коромысел тоже не редкость.

Модели ВАЗовских двигателей, клапана которых не «боятся» обрыва ремня ГРМ:

ВАЗ 2111 1,5л; ВАЗ 21083 1,5л; ВАЗ 11183 1,6л (8ми клапанный); ВАЗ 2114 1,5л и 1,6л(оба 8ми клапанные)

Известно, что старые 8-ми клапанные «опелевские» двигатели (такие, как на DAEWOO Nexia и Chevrolet Lanos), тоже спокойно переносят эту неприятность.

Как правило, если у человека на любимом авто погнуло хотя бы один клапан, пусть даже однажды, такой человек уже начинает понимать, что даже «железки» не имеют железного терпения и постарается стать хорошим хозяином своего «коня».

В заключение, нелишним будет добавить — следите за своим авто, не сомневайтесь, есть ли повод «заглянуть под капот».

Загиб клапанов на Приоре — теория и практика решения проблемы

Первые автомобили ВАЗ 2110 выпускались с 8-клапанным мотором, объемом в 1,5 л. а позже и с 1,6 л. На подобных агрегатах при обрыве ремня ГРМ, клапаны не гнуло. Объясняется это их отсутствием в поршне. В десятом поколении появились машины ВАЗ 2112 с 16-клапаным двигателем и объемом в 1,5 л. С выпуском этой модели многие автовладельцы начали сталкиваться с проблемой, когда гнет клапана на Приоре. Конструкция нового мотора изменилась. За счет 16-клапанной головки мощность данного агрегата увеличилась с 76 л.с. до 92 л.с. Однако большая проблема такого мотора — 21126 гнет клапана на Приоре. В итоге автомобиль нуждается в капитальном ремонте.

Причиной, по которой погнуло клапана в Ладе Приора, является отсутствие в моторе 1,5 с 16-клапанами поршня специальных выемок. Из-за этого при обрыве ремня поршни бьют по клапанам, последние загибаются. Несколько позже на Priora начали устанавливать 16-клапанные двигатели объемом в 1,6 л. Конструкция данных моторов практически не отличается от прежних с объемом в 1,5 л. Основная разница заключается в том, что в новом двигателе поршни оснащены выемками. При обрыве ремня ГРМ поршни не встречаются с клапанами, и двигатель не гнет клапана на Приоре.

Современный мотор от АвтоВАЗа представлен в виде 16-клапанного агрегата, который отличается от прежних аналогов своей надежностью и безопасностью, для него загнутые клапана не характерны. Однако ошибочное мнение большинства автолюбителей связано с тем, что на обновленной Приоре гнет клапана двигатель в редких случаях. Объясняется это тем, что данный автомобиль оснащен 16-клапанным мотором объемом в 1,6 л. Практика показала, что при обрыве ремня ГРМ на Ладе, поршни гнет клапана при их встрече. Ремонт двигателя данного типа стоит дороже, чем на «12» аналогах. Вероятность разрыва ремня на Приоре низкая, так как он практически в два раза шире, чем на «12» моторах. При использовании бракованного ремня, вопрос «загибает ли клапана на Приоре?» будет возникать и дальше.

Клапана для мотора

Сравнивая двигатели Priora и Калины, автомеханики утверждают, что со схожей проблемой сталкиваются владельцы второго авто. Поэтому рекомендуется регулярно следить за состоянием ремня ГРМ. Некоторых автолюбителей волнует вопрос, гнет ли клапана в случае, если на поршнях есть большой слой нагара. Подобные поломки встречаются и в таких моторах. Поэтому владельцам любого вида транспортного средства следует регулярно следить за состоянием ремня ГРМ, проверяя его на наличие трещин, сколов, ниток и отслоений. Данные признаки сигнализируют о том, что ремень ГРМ нужно немедленно менять. В противном случае вопрос «гнет ли клапана двигатель на Приоре?» не будет решен.

Что делать, если замена предохранителя не помогла

Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.

1. Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
2. С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.

Тонкости ремонта омывателя стекла

Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.

Как устранить основные дефекты своими руками:

1. Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
2. Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
3. Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.

Внимание:

Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.

Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.

Проверка насоса

Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.

Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.

Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.

Проверяем предохранитель омывателя лобового стекла

Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды)

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска»

Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer»

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».

При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.

Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.

Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.

Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).

Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

Проверка трубок и форсунок

Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.

Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.

Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.

Видео — как можно почистить форсунки омывателя лобового стекла:

Дополнительный блок предохранителей

Контроллер ЭБУ Калина 1 поколения построен на базе микропроцессора и нуждается в дополнительной защите от скачков напряжения и тока. В дополнительном модуле, что располагается под прикуривателем размещено три плавких вставки, которые предназначены для защиты системы управления впрыском:

Предохранители топливного насоса и вентилятора охлаждения двигателя Lada Kalina

• F1. Главное реле;
• F2. Бензонасос;
• F3. Плюсовая цепь питания ЭБУ;

Все плавкие вставки, используемые в этом устройстве одного номинала: 15 А. Учитывая высокую стоимость контроллера, для защиты его цепей следует выбирать наиболее качественные предохранители и ни в коем случае не применять нештатные средства типа «жучков».

Предохранители

На автомобилях ВАЗ модели Калина 1 поколения используются плавкие ножевые предохранители стандартного типа шириной 19 мм. Для цепей с разной нагрузкой применяются вставки разных номиналов, который указывается на корпусе. Маркировка состоит из числа соответствующего максимальной силе тока, который она способна выдержать, с добавлением буквы А. Для удобства они окрашиваются в разные цвета.

Всего в основном блоке автомобиля Калина 1 годов выпуска установлено 32 предохранителя следующих номиналов, которые защищают следующие цепи:

• 5А. Лампы стояночных огней, освещения номерного знака и вещевого ящика;
• 7,5А. Задние противотуманки, лампы ближнего света, кондиционер;
• 10А. Лампы дальнего света, противотуманки, система управления электроусилителем руля, стоп-сигналы, плафон освещения салона;
• 15А. ЭБУ двигателя, вентилятор системы охлаждения, форсунки, сигнализация аварийная, прикуриватель, замок багажника;
• 20А. Стеклоочистители, подушки безопасности, звуковой сигнал, обогрев заднего стекла и передних сидений;
• 25А. Отопитель и омыватель ветрового стекла;
• 30А. ABS;
• 50А. Электроусилитель рулевого управления.

На схеме электрооборудования авто Калина 1 элементы защиты цепей обозначаются большой буквой F с добавлением двухзначного номера защищаемой цепи. Расшифровка маркировок дается в технической документации автомобиля и на внутренней стороне крышки. Четыре вставки с F27 до F30 не используются и являются резервными.

Второй дополнительный блок на Калине 1 рассчитан на 6 предохранителей, отвечающих за низкую и высокую скорость вентилятора, главное и реле топливного насоса. Одно гнездо не используется.

Реле

Для управления рабой мощного электрооборудования на автомобилях Лада Калина применяются электромагнитные реле. Они устанавливаются в основном монтажном блоке и сгруппированы отдельно. Всего используется 17 приборов, которые на схеме обозначаются большой буквой К с добавлением номера.

Таблица, в которой расписаны назначения реле и предохранителей, имеется в «Руководстве по эксплуатации семейства Калина 1 поколения». Следует отметить, что в конструкцию машины в разные годы вносились изменения и при замене реле следует пользоваться технической документацией вашего автомобиля.
