Схема реле и предохранителей лада приора

Блок предохранителей лада приора с кондиционером

Прикуриватель приора схема подключения

Некоторые считают прикуриватель совершенно ненужной вещью в машине. Но водители, которые идут в ногу с современным техническим прогрессом, давно и в полную силу пользуются им.

Применяя его вместо розетки, можно подключить к электропитанию автомобиля различные полезные приборы и устройства. Вы можете комфортно проводить время в салоне своей Лады Приоры, расслабляясь на массажной накидке и попивая кофе, заваренное в портативной автомобильной кофеварке.

Замена прикуривателя на ваз 2112

Но иногда случаются и маленькие неприятности: подключая любимый гаджет к разъему прикуривателя, вы видите, что он не работает. Неопытный автолюбитель в таком случае может запаниковать, не подозревая, что чаще всего в этом виноват перегоревший предохранитель прикуривателя. Поменять его достаточно просто, но сначала давайте разберемся, где находится предохранитель прикуривателя Приора.

Какие предохранители обеспечивают работу прикуривателя

В автомобиле Лада Приора предохранитель прикуривателя установлен в монтажном блоке. Чтобы найти его, водителю, сидящему за рулем в салоне автомобиля, достаточно посмотреть вниз и влево.

Блок вмонтирован в нижней части панели приборов, с левой стороны от руля, и закрыт защитной крышкой. Под ней находится весь монтажный блок данного автомобиля. В нижней его части расположены два ряда предохранителей. Место для установки предохранителя прикуривателя расположено в верхнем ряду, самое крайнее справа. Оно имеет маркировку F13 и рассчитано на силу тока в 15А.

Кроме того, в автомобилях Приора предохранитель прикуривателя также располагается в главном блоке предохранителей. Данный элемент отвечает за вентилятор системы охлаждения, но и работу прикуривателя он также обеспечивает. Его маркировка здесь – F3, ограничение по силе тока – 60А.

Предохранитель прикуривателя на Приоре приходится заменять достаточно часто. Причиной этого является некорректное использование самого прикуривателя. Многие водители не интересуются ремонтом машины, и не являются электриками. Кому-то просто недосуг. Поэтому они даже не задумываются о том, что у прикуривателя может быть ограничение по силе тока и мощности. Многие из нас втыкают в гнездо слишком мощное электрическое устройство, либо, используя разветвитель, сразу несколько.

Какие приборы можно подключать к прикуривателю?

Зная номинал силы тока, на который рассчитан предохранитель прикуривателя приора, можно посчитать, устройства какой мощности можно использовать. Для этого силу тока 15 А умножаем на величину номинального напряжения в прикуривателе – 12 В.

Получаем, что мощность подсоединяемых устройств не должна превышать 180 Вт. А список приборов очень широк, ведь технический прогресс не стоит на месте, делая жизнь водителя и его пассажиров гораздо комфортнее. Вот некоторые из них:

• Компрессор; • Очиститель воздуха и ионизатор; • Электрочайник или кипятильник; • Холодильник; • Массажная накидка или подушка; • Навигатор, видеорегистратор и т.п.; • Грелка на сиденье; • Лампа или фонарь; • Вентилятор; • Пылесос;

• Разветвитель.

Каждый год появляются новые устройства. Необходимо быть очень внимательными при их подключении к прикуривателю. Сильная нагрузка способна привести к короткому замыканию и пожару.

Как устроен предохранитель на прикуриватель Приора

Предохранители прикуривателя выполнены в виде плавких элементов. Они предназначены для размыкания электрической цепи в случае превышения мощности или короткого замыкания, и защиты других систем машины.

Конструктивно такой плавкий предохранитель выполнен в виде пластикового корпуса со специальной нитью или пластинкой, которая проводит электрический ток. Сам корпус является системой крепежа плавкой пластинки (нити) к контактам блока, подключенного к основной электрической цепи Приоры. Кроме того, предохранители Приоры обычно установлены в защитный корпус.

Каким образом поменять предохранитель прикуривателя

Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.

Замена прикуривателя на Приоре и лампы его подсветки

Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.

Реле габаритов

Реле габаритов на Лада Приора отвечает за подключение и отключение габаритных огней автомобиля. Эта система предназначена для обеспечения безопасности движения, особенно в условиях недостаточной видимости (например, в темное время суток или при плохой погоде).

Габаритные огни необходимы для того, чтобы другие участники дорожного движения могли видеть автомобиль с дальнего расстояния и оценить его положение на дороге. Реле габаритов отвечает за включение и выключение этих огней в соответствии с действиями водителя.

Реле габаритов обычно располагается в блоке предохранителей и реле. Оно представляет собой небольшой электромеханический прибор, который регулирует подачу электроэнергии на габаритные огни. Реле габаритов включается, когда водитель берет в руки руль и отключается, когда водитель выключает зажигание или переводит автомобиль в «стояночный режим».

Реле габаритов устанавливается в автомобилях Лада Приора на заводе-изготовителе в специально предназначенном для него месте. Обычно оно имеет соответствующую пометку на корпусе и подключается к электрической сети автомобиля при помощи проводов.

Важно отметить, что реле габаритов рекомендуется менять на новое устройство при появлении неисправностей или отказах в его работе. При отсутствии эффективной работы реле габаритов, габаритные огни могут не включаться или не выключаться вовремя, что может привести к возникновению аварийных ситуаций на дороге

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером

Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже. Предохранители имеют следующие предназначения:

Предохранители имеют следующие предназначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
  3. F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
  4. F4 — 10А — Лампа дальнего света (левая сторона).
  5. F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света (левая сторона).
  7. F7 — 7,5А — Лампа ближнего света (правая сторона).
  8. F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара (левая сторона).
  18. F18 — 10А — Противотуманная фара (правая сторона).
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
  22. F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервные гнезда.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
  26. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
  27. F32 — Резервное гнездо.

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.

Элементы имеют следующее предназначение:

Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.

Признаки неисправности

Если контакты подгорели, то обычно слышны характерные щелчки, говорящие о срабатывании магнита реле. Однако при этом сам якорь, расположенный в стартере, остается неподвижным или же крутит очень медленно. Это случается из-за того, что рабочая поверхность контактов не полностью соединяется вследствие чего:

  • образуется воздушный зазор;
  • растет переходное напряжение;
  • медь нашлепок разогревается.

В итоге на поверхности выступает оксид, являющийся диэлектриком. Исправить это можно только одним способом – очистить нашлепки от нагара. Сделать это нетрудно, воспользовавшись надфилем алмазным либо (если повреждения не существенны) обычной ученической резинкой. При значительных разрушениях целесообразнее будет заменить все реле.

Катушки обычно замыкает из-за попадания влаги или потери, защищающей провода эмульсией своих изолирующих качеств. Последнее всегда случается по причине существенного перегрева.

Еще можно убедиться в том, что реле работает так, как надо, подключив стартер напрямую к батарее. Для этого сгодятся провода, предназначенные для запуска мотора от чужой машины. Их присоединят к АКБ (сначала «минус») и к стартеру. Если моторчик нормально функционирует, то нужно произвести осмотр:

В первую очередь визуально проверяют проводку на целостность. Начинайте от стартера и продвигайтесь к АКБ. Исправность всей цепи тестируют мультиметром или, на худой конец, лампочкой. Здесь нужно начинать наоборот – с батареи.

Предохранители и реле на Приоре под центральной консолью с пассажирской стороны: назначение элементов

Сбоку с пассажирской стороны под облицовкой тоннеля пола имеется еще один монтажный блок с предохранителями и реле. Для чего он нужен, рассмотрим детально. Как уже упоминалось выше, этот блок отвечает за цепи управления бензонасосом, стартером и контроллером (там же установлен и ЭБУ). Чтобы добраться до блока, необходимо снять декоративную накладку, выкрутив саморез крестовой отверткой.

Получив доступ к монтажному блоку, обнаруживаем дополнительный блок с предохранителями и реле.

Изучим его составные элементы.

Реле на этом блоке отвечают за коммутацию следующих видов электрооборудования:

  1. K1 — реле зажигания.
  2. K2 — реле бензонасоса.

Предохранители отвечают за защиту цепей следующих устройств:

  • F1 — предохранитель синего цвета на 15А, который отвечает за исправность цепи стартера;
  • F2 — красного цвета на 7,5А, и отвечает за исправность цепи контроллера ЭБУ;
  • F3 — синего цвета на 15А. Это именно тот предохранитель, который очень часто становится причиной неработающего бензонасоса. Если на Приоре не работает бензонасос, то первым делом нужно проверить целостность предохранителя F3 на монтажном блоке под центральной консолью со стороны пассажира.

Ниже представлено видео, которое поможет разобраться, где находится монтажный блок.

Мощность плавких вставок

Все предохранители имеют цветовую идентификацию в зависимости от мощности, на которую рассчитаны их плавкие вставки:

  • предохранители вентилятора системы охлаждения (F1), обогрева заднего стекла (F2), электродвигателя салонного отопителя (F9) рассчитаны на силу тока 25 А;
  • плавкие элементы предохранителей дальнего света фар (F3, F4), звукового сигнала (F5), аварийных огней (F8), 15-й вывод АБС (F16), противотуманные фонари (F17, F18) защищают цепи, рассчитанные на номинальный ток до 10 А;
  • 7,5 А предохранители защищают цепи ламп ближнего света (F6, F7), приборной панели, салонного освещения, ламп стоп-сигнала (все – F10) и заднего противотуманного фонаря (F21);
  • габаритные огни (F14, F15), иммобилайзер (F20) – предохранители на 5 А;
  • электродвигатель стеклоочистителя (F11) – плавкий элемент на 20 А;
  • обогрев сидений (F19) – защита предохранителем мощностью 15 А;
  • самый мощный предохранитель 30 А – защита цепей электропакета (F31 или F27).

Замена предохранителей большего номинала на меньшего, равно как и обратная замена, не допускается. При перегорании предохранителя, защищающего цепи световых сигналов или активной безопасности автомобиля, допускается его замена аналогичным, снятым из гнезда цепи, ответственной за комфорт или других, не влияющих на безопасность транспортного средства при его движении. При малейшей возможности, защиту электронных схем необходимо восстановить согласно требованиям производителя автомобиля.

В монтажном коробе, установленном в салоне Лада Приора, находятся не только предохранители, но и электромагнитные реле, схема включения которых предусматривает подключение нагрузки повышенной мощности. Использованием таких реле производитель добился снижения токовой нагрузки на контакты переключателей. Это исключает подгорание контактных пар, которые в них установлены. Поэтому при неисправности определенной цепи необходимо проверять не только целостность плавкого предохранителя, но и исправность реле, установленного в блок предохранителей Приоры и отвечающего за схему коммутации приборов.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Проблемы со стартером

Сам по себе стартер является, по сути, двигателем, приводимым в действие силой электричества. Ему требуется постоянный ток, которым питает его непосредственно аккумуляторная батарея. Основное предназначение данного элемента – раскрутить коленвал до минимальных необходимых оборотов (300). Потому длительность его работы достаточно невелика – не более 15 секунд.

Подобное правило обусловлено тем, что упомянутый ранее узел обязан придать коленвалу сильный крутящий момент, который бы позволил превозмочь:

  • силу трения;
  • компрессию в цилиндрах.

Стартер сконструирован так, чтобы его нетрудно было при нужде разобрать и отремонтировать. Благодаря этому владелец авто избавляется от необходимости приобретать при его отказе весь узел целиком – ему достаточно заменить только пришедшие в негодность комплектующие.

Основные элементы стартера следующие:

  • магниты постоянные;
  • якорь;
  • графитовые щетки и держатели их;
  • тяговое реле;
  • шестерня;
  • муфты;
  • крышки (задняя и передняя);
  • подшипники;
  • диодный мостик.

Вода, оказавшаяся в стартере, практически всегда провоцирует коррозию на якоре. Она, в свой черед, нередко впоследствии не дает механизму функционировать надлежащим образом. Якорь в таком случае будет вращаться с большим трудом или останется неподвижным.

Чаще всего случается отказ стартера после сильно нагрева автомашины. Этот моторчик, расположенный в подкапотном пространстве в непосредственной близости от силового агрегата, получает часть его тепла. В итоге металлические элементы расширяются и утрачивают способность свободно вращаться.

В этой ситуации щелчки начнут раздаваться не сразу после включения зажигания, а через несколько секунд. Причем сам по себе звук будет заметно тише, чем обычно. Избавиться от проблемы позволит очистка якоря мелкой наждачной бумагой и смазка.

Достаточно редко ломается шестеренка стартера. Но об ее отказе свидетельствует специфический треск

Важно убедиться, что шум исходит не от тягового реле

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Причины выхода из строя предохранителя топливного насоса

Отлаженная работа в любом автомобиле бензонасоса связана прямо со следующими устройствами топливной системы подачи:

  • Реле. Данное устройство адаптирует по время запуска топливного насоса высокий ток, таким вот образом предохраняет насос от сгорания. При поломке реле, топливная подача невозможна.
  • Предохранитель. Именно он находится рядом с соответствующим реле, в случаях при высоком напряжении выходит из строя, дабы не сгорел насос.
  • Бортовой компьютер.

Как снять реле самостоятельно, для проведения замены? Все что вам потребуется, так это реле просто аккуратно извлечь из посадочного гнезда, делается это легко и без усилий, деталь отсоединяется и на ее место устанавливается новая.

Исходя из всего вышесказанного, можно отметить такие важные моменты:

  • Предохранитель защищает электрическую цепь.
  • Опять же предохранитель, отвечающий за работу насоса топлива, находится рядом с одноименным реле в именуемом как дополнительный блок в салоне авто.
  • При высоком напряжении предохраняющий элемент, как и положено, размыкает цепь.

Блок предохранителей в моторном отсеке Лада Приора

Блок предохранителей расположен возле АКБ.

А Функция/компонент
1 30 Обмотка главного реле, предохранитель постоянного питания контроллера, предохранитель силовой цепи главного реле
2 60 С 2007 года: Цепи всех потребителей, запитываемых от замка зажигания
40 С 2013 года: Блок управления ABS
3 60 Цепи потребителей, к которым подводится постоянный «+» от аккумуляторной батареи независимо от положения ключа в замке зажигания (плафон освещения салона, прикуриватель, звуковой сигнал, сигналы торможения, контроллер системы дистанционного управления электропакетом)
40 С 2013 года: Блок управления ABS
4 60 Силовая цепь генератора (соединение генератора с аккумуляторной батареей)
5 50 Цепь питания электроусилителя рулевого управления
6 60 Силовая цепь генератора (соединение генератора с аккумуляторной батареей)

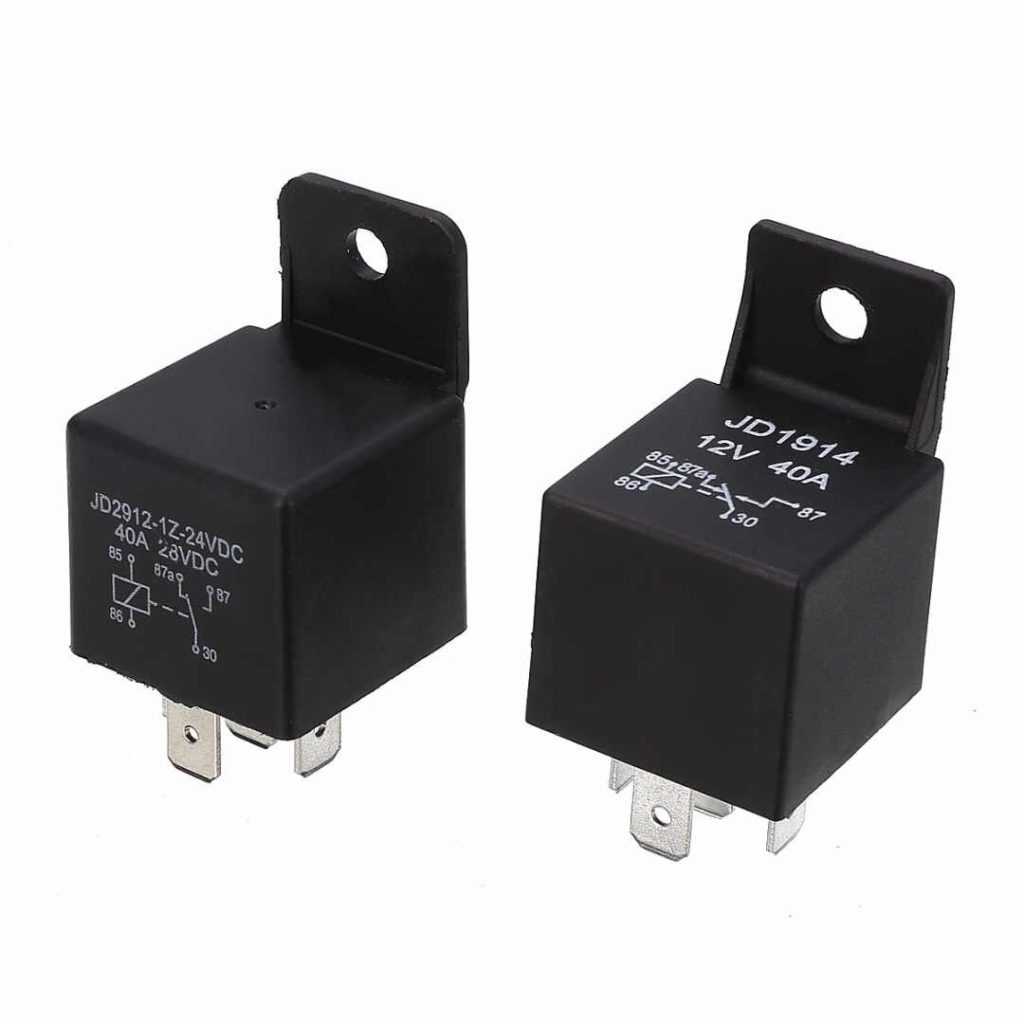

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Реле радиатора

Реле радиатора – это электромеханическое устройство, которое отвечает за контроль температуры охлаждающей жидкости в системе охлаждения двигателя автомобиля. Оно включается и выключается при достижении определенных температурных условий, что позволяет поддерживать оптимальную температуру двигателя и предотвращать его перегрев. Реле радиатора обычно расположено на радиаторе или рядом с ним.

Основной принцип работы реле радиатора заключается в следующем:

  1. Когда двигатель прогревается и достигает заданной температуры, реле срабатывает и включает вентилятор радиатора.
  2. Вентилятор начинает активно охлаждать жидкость в радиаторе и понижать ее температуру.
  3. Когда температура охлаждающей жидкости снижается до определенного порогового значения, реле отключается и выключает вентилятор.
  4. Процесс включения и выключения реле повторяется в зависимости от необходимости поддержания оптимальной температуры двигателя.

Реле радиатора обычно имеет следующую структуру:

  • Контактная группа, состоящая из двух контактов – один нормально открытый (НО), другой нормально закрытый (НЗ). Когда реле активируется, НЗ контакт закрывается, а НО контакт открывается.
  • Электромагнит, который отвечает за перемещение контактов при возникновении сигнала активации реле.
  • Датчик температуры, который отслеживает изменения температуры охлаждающей жидкости и передает сигнал активации или деактивации реле.

Реле радиатора является важной составной частью системы охлаждения двигателя и обеспечивает надежную защиту от перегрева двигателя автомобиля. При неисправности реле радиатора может возникнуть ряд проблем, таких как перегрев двигателя, его повреждение и снижение производительности автомобиля

Понравилась статья? Поделиться с друзьями:
Hyundai-partner
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
