Где найти предохранитель габаритных огней на land rover freelander?

Выберете модификацию т/с для поиска блок предохранителей

Двигатель: объем – 2 л., мощность – 240 л.с., тип – бензиновый, модель – 204PT. Привод: полный. Год выпуска: 2012-2014

Двигатель: объем – 2 л., мощность – 241 л.с., тип – бензиновый, модель – 204PT. Привод: полный. Год выпуска: 2011-2014

Двигатель: объем – 3.2 л., мощность – 233 л.с., тип – бензиновый, модель – B 6324 S. Привод: полный. Год выпуска: 2006-2014

Двигатель: объем – 2.2 л., мощность – 150 л.с., тип – дизель, модель – 224DT. Привод: передний. Год выпуска: 2010-2014

Двигатель: объем – 2.2 л., мощность – 150 л.с., тип – дизель, модель – 224DT. Привод: полный. Год выпуска: 2006-2014

Двигатель: объем – 2.2 л., мощность – 152 л.с., тип – дизель, модель – 224DT. Привод: полный. Год выпуска: 2007-2014

Двигатель: объем – 2.2 л., мощность – 156 л.с., тип – дизель, модель – 224DT. Привод: полный. Год выпуска: 2006-2014

Двигатель: объем – 2.2 л., мощность – 160 л.с., тип – дизель, модель – 224DT. Привод: полный. Год выпуска: 2006-2014

Двигатель: объем – 2.2 л., мощность – 190 л.с., тип – дизель, модель – 224DT. Привод: полный. Год выпуска: 2010-2014

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Схема блока предохранителей и информация об их назначении

Модуль в пассажирском салоне внедорожника укомплектован преобразователями тока:

1 ряд – F1–F14 (№11 – габарит 7,5 А);
2 полоса – F15–F26 (№17 – стеклоподъемник).

Схема защитного узла под капотом сложная. Цветовой код применим для прерывателей тока на 5, 10, 25, 50, 60, 100 А.

В 1-м горизонтальном ряду находятся вставки F3–F21.

4 полосы справа включают элементы: F1–F2, №6, №8, №9-11 (3-й ряд), F12–F14 (4-й ряд).

В левой части модуля расположены перемычки:

1 ряд – F22-F29;
2-я полоса – F3-F35;
3-й и 4-й ряды – F36-F45.

Графическое изображение преобразователей тока черно-белого цвета. На чертеже отмечены 3 блока.

Схема блока.

Левый узел оснащен 4 реле:

1-й ряд – FD 4, 8, 11, 12;
2-я полоса – FD3, 7;
3-й ряд – FD 2, 6, 10;
4-я полоса – FD 1, 6, 9.

В правой стороне расположены 2 модуля. Верхний узел включает перемычки FА1–FА2. В нижнем правом углу находятся прерыватели: FВ1, 5, 9 – 1-я полоса, FВ 2, 6, 10 – 2-й ряд.

В авто 2006–2012 года

Кроссовер 1-го поколения оснащен преобразователями тока в пассажирском салоне, багажном отсеке, под капотом. Схема вставок в авто 2012–2014 гг. защищена.

В салоне внедорожника находятся 29 перемычек. F27 обеспечивает работу кондиционера, F28 отвечает за безопасность остановки (стоп-сигнала). В моторном отделении расположены прерыватели F1–F45.

Во Фрилендере 2 2013–2014

Предохранители во Фрилендере 2 установлены в энергоблоках салона, моторного отсека и багажника.

Модуль пассажирского пространства включает 67 защитных элементов. Устройство блока сложнее, чем в базовой модели. Добавлены прерыватели: F36 (эхолот), F40 (дверной замок), F48 (разъем прицепа), №52 (прикуриватель), F60 (управление OCSCM).

Расположение предохранительных устройств в моторном и багажном отделениях аналогично базовой модели кроссовера (FB1–12 шт., FD1 –12 ед.).

Омыватель фар

Когда автомобиль находится в режиме зажигания от 4 (питание аксессуаров) до 7 (работа двигателя), первый запрос на омывание лобового стекла продолжительность более 100 мс также включит омывание фар. Затем CJB запустит 10-минутный таймер. Если в течение этого 10-минутного отрезка поступает 5 запросов на включение омывателя лобового стекла, CJB включит омыватели фар при получении пятого запроса. В данном случае 10-минутный таймер сбрасывается на 0.

Если в течение этого 10-минутного отрезка CJB не получает запросов на включение омывателя лобового стекла, омыватели фар включатся при первом же запросе, полученном по истечении 10 минут. После включения омывателей фар CJB сбрасывает таймер на 0.

При необходимости включения омывателей фар CJB подает питание на реле 9 в BJB, через которое напряжение аккумулятора подается на насос омывателей фар. Соединение насоса на массу обеспечивается обесточенным реле 12, которое также находится в BJB. Эта последовательность действий подает жидкость к форсункам фары 1.

После выполнения этой последовательности питание насоса реверсируется. CJB обесточивает реле 9 и подает питание на реле 12. За счет этого жидкость подается к форсункам фары 2. Последовательность протекает следующим образом:

Питание к омывателю фары 1 — 500 мс
Задержка питания к омывателю фары 2 -100 мс
Питание к омывателю фары 2 — 500 мс
Задержка (время вымачивания) питания к омывателю фары 1 — 700 мс
Питание к омывателю фары 1 — 500 мс
Задержка питания к омывателю фары 2 -100 мс
Питание к омывателю фары 2 — 500 мс

Если в бачке омывающей жидкости осталось меньше 1 литра омывающей жидкости, CJB временно прекращает работу омывателей фар. Датчик уровня жидкости жестко соединен с блоком CJB, который также передает сигнал низкого уровня жидкости к щитку приборов по среднескоростной шине CAN. За дополнительной информацией обратитесь к главе:

Всем привет! Продолжаем рассказывать об устранении неисправностей Land Rover в нашем техцентре.

Сегодня к нам заехал Land Rover Freelander с жалобой на неисправный левый дворник. Вскрытие показало, что изношен узел рулевой трапеции стеклоочистителя. Единственный вариант устранения неисправности это замена трапеции, что и было предложено клиенту. Чтобы снизить стоимость ремонта мы заменили только трапецию на неоригинальную, т.к. оригинальная идёт в сборе с мотором стеклоочистителя, а это на порядок дороже.

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Land Rover Freelander Mk2 (L359) (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015).

Проверка и замена предохранителей

Предохранитель — это элемент защиты электрической системы. Предохранитель сработает (т. Е. Перегорит) в случае неисправности или неправильного вмешательства в электрическую систему.

Если электрическое устройство не работает, проверьте, не перегорел ли соответствующий предохранитель. Посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Сначала проверьте предохранители, которые защищают вышедший из строя компонент, но проверьте все предохранители, прежде чем решить, что причина не в перегоревшем предохранителе. Замените все перегоревшие предохранители на другие с такой же силой тока (того же цвета) и проверьте работу компонента.

Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.

Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.

Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.

В этой статье мы рассмотрим описание предохранителей и реле Land Rover Freelander 2 LR2 L359; 2006-2014.

Как настроить камеру заднего вида на авто через магнитолу nszt w62g
Установка видеорегистратора в солярис своими руками
Норма расхода топлива автобуса маз 203
Замена ламп ближнего света хендай солярис 2020
Не сбрасывает воздух с осушителя вольво fh13

Где находится предохранитель габаритных огней на Land Rover Freelander?

.Мы будем сейчас Найдите предохранитель стояночных огней в вашем Land Rover Freelander.. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Тем не менее, есть предохранитель и реле, которые регулируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель стояночных огней вашего Land Rover Freelander .

Замена внутреннего предохранителя габаритных огней вашего Land Rover Freelander

.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Land Rover Freelander. Для этого вам придется перейти к блоку предохранителей вашего автомобиля . Если вы не можете найти его, знайте, что он находится близко к рулевому колесу, вы найдете его точное положение благодаря инструкции по эксплуатации вашего Land Rover Freelander.

Просмотрите руководство на крышке блока предохранителей, чтобы найдите предохранитель габаритных огней вашего Land Rover Freelander , следует отметить под названием «Парковочные огни» .

Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити накала.
Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последней части этой страницы содержания и проверьте питание ваших габаритных огней. В качестве последнего средства вы можете отвезти свою машину к своему техническому специалисту, чтобы он мог более тщательно проверить причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.

Замена предохранителя реле предохранителя габаритных огней вашего Land Rover Freelander

Наконец, мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:

Откройте блок предохранителей вашего Land Rover Freelander, он находится рядом с аккумулятором под пластиковой крышкой.
Проверьте внутреннюю часть тайника на предмет положения реле стояночного света или руководства по эксплуатации, если вы не можете его найти.
Поменяйте местами реле другим реле, чтобы проверить габаритные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель ночного освещения вашего автомобиля , если вы ищете других предохранители типа предохранителя стартера на Land Rover Freelander, или предохранитель автомобильного радиоприемника, не стесняйтесь обращаться к нашим статьям, посвященным этим предохранителям.

Если вам нужно больше руководств по Land Rover Freelander, посетите наш Land Rover Freelander категория.

Проверка и замена предохранителей Freelander 2

Автовладелец изучает руководство по эксплуатации кроссовера, определяет место фиксации неисправной перемычки. Он заранее готовит необходимые для работы инструменты: отвертку, мультиметр.

Мастер прикасается металлическим наконечником к выводам плавкой вставки. Появление искры указывает на повреждение в электрической цепи. Владелец кроссовера заменяет неисправный защитный элемент.

Последовательность действий:

Водитель извлекает сгоревшую перемычку из гнезда с помощью щипцов.
Устанавливает новую вставку аналогичной величины в паз.
Испытывает все устройства, подключенные к прерывателю тока.

Эксплуатационная проверка повышает надежность всех систем Land Rover Freelander 2.

Очиститель заднего стекла

При получении запроса на работу очистителя заднего стекла CJB подает питание на реле RA2 в АJB. При включении реле RA2 подает питание к электродвигателю очистителя заднего стекла. Очиститель заднего стекла работает в прерывистом режиме с задержкой между циклами очистки приблизительно 6 секунд. CJB управляет работой реле RA2 и, соответственно, работой электродвигателя очистителя заднего стекла.

CJB также подает питание к переключателю парковочного положения электродвигателя очистителя заднего стекла. Переключатель парковочного положения встроен в электродвигатель очистителя заднего стекла и обеспечивает возвращение стеклоочистителя в парковочное положение, если запрос на работу очистителя заднего стекла отменен на середине хода. Контакты переключателя парковочного положения замкнуты, когда очиститель заднего стекла находится в любом положении, кроме положения парковки. Это позволяет CJB возвращать очиститель заднего стекла в парковочное положение при обесточивании реле RA2.

CJB также подает питание на электродвигатель очистителя заднего стекла, если включается передача заднего хода при работающих очистителях лобового стекла. На автомобилях, оснащенных автоматической коробкой передач, сигнал передачи заднего хода генерируется модулем управления коробкой передач (TCM). ТСМ передает сигнал передачи заднего хода по высокоскоростной шине CAN в блок CJB, который в ответ на это включает очиститель заднего стекла.

На автомобилях, оснащенных механической коробкой передач, сигнал передачи заднего хода генерируется переключателем передачи заднего хода. Переключатель передачи заднего хода жестко соединен с CJB.

Менять самому или обратиться в сервис?

Зная где расположен каждый блок предохранителей Фрилендер, и имея схему, указывающую их предназначение, не трудно выполнить замену плавкого элемента самому. Для этого используют специальный пинцет, расположенный в коробке с предохранителями. Деталь обжимают и тянут вверх. Гнездо продувают воздухом от мусора, и усилиями пальцев вставляют новый плавкий элемент с соответствующим значением по амперам.

В 99% случаев владельцы Ленд Ровер сталкиваются с ситуацией, когда перегорел предохранитель прикуривателя Фрилендер 2. Он имеет обозначение F45 и расположен в моторном отсеке. Замена на новый не требует обращения в сервис, поскольку сгорает деталь от частой установки адаптеров повышенной мощности. Но если испорчен предохранитель от вентилятора или другого оборудования, и это произошло уже не в первый раз, то перегорание свидетельствует о замыкании обмотки прибора и может привести к пожару.

Чтобы этого не произошло важно обратиться в сертифицированный сервис Land Rover в Москве для диагностики. Мастер подключит сканер, чтобы увидеть какое напряжение потребляет оборудование и узнает, почему требуется частая замена предохранителя

Своевременное устранение причины перегорания защитит Freelander 2 от более серьезных проблем.

Распиновка эбу сурф 130 1кз
Slave режим сигнализации что это
Не горят задние габариты уаз буханка
Где находится датчик света на приоре
Не работает прикуриватель на рено сандеро

Легко найдите предохранитель для освещения номерного знака вашего Land Rover Freelander

Через инструкция по эксплуатации вашего автомобилянайдите блок предохранителей, в который входит все автомобильные предохранители. Обычно на Land Rover Freelander вам доступны три варианта.

Посмотри на водительскую сторону, слева над твоими ногами
второй вариант под капотом возле АКБ.
Последний вариант, под перчаточным ящиком, сняв пластиковую крышку, защищающую предохранители.

Всегда благодаря этому инструкции по использованию, найдите предохранитель, управляющий пластиной лампочки который больше не работает. Вы сможете найтиСписок предохранителей для вашего Land Rover Freelander и их соответствие в конце руководства по эксплуатации вашего автомобиля.

Как определить предохранитель регистрационной лампы на вашем Land Rover Freelander

Afin найдите предохранитель, связанный с подсветкой номерного знака вашего Land Rover Freelander, вы должны использовать схему предохранителей. Схема предохранителей показывает точное положение каждого предохранителя с его точным назначением. Таким образом, это поможет вам разделить несколько предохранителей вашего Land Rover Freelander, а также их многочисленные роли.

Вы можете найти его в руководстве по обслуживанию вашего Land Rover Freelander. Если не можешь найти, поищи Интернет-схема вашего Land Rover Freelander.

Предохранитель позволит чтобы избежать перегрева слишком много проводов в случае короткого замыкания. Таким образом, в случае перегрева это будет щит, который предотвратит потенциальную вспышку пожара. Если все было проверено (проводка, лампочки и т. Д.), Необходимо проверить состояние предохранителей вашего Land Rover Freelander.

Поэтому, когда вы его определили, его необходимо изменить.

Замените предохранитель подсветки номерного знака вашего Land Rover Freelander

Перед любыми манипуляциями необходимо выключить зажигание вашего Land Rover Freelander., затем извлеките предохранитель из гнезда, слегка потянув его пальцами вверх, или с помощью небольших подходящих плоскогубцев, не затягивая. Будьте осторожны, нить накала в верхней части предохранителя должна оставаться неповрежденной.Если предохранитель вышел из строя (вы увидите это в черный цвет или с обрезанной нитью), вы должны заменить его на Предохранитель идентичная сила тока. На нем написана эта характеристика: вы увидите цифру, за которой следует буква «А».

После установки нового предохранителя на вашем Land Rover Freelander проверьте неисправную лампу: если он включается и остается включенным, вы нашли решение для своего Land Rover Freelander! Если, однако, он не загорается, проверьте состояние нового предохранителя.

Если он не двинулся с места, значит, неудача пришла откуда-то еще. Если, однако, этот предохранитель снова сработает. гриль, это означает, что есть короткое замыкание где-то на вашем Land Rover Freelander. В этом случае мы советуем вам пойти к механику, чтобы он провел тщательное обследование.

Чтобы поддержать вас в вашем процессе, мы также написали статью, посвященную предохранителям и обращению с ними на Land Rover Freelander, это, вероятно, поможет вам:

– – Где блок предохранителей на Land Rover Freelander

Блок предохранителей на приборной панели

Схема блока предохранителей (1997-2003)

Назначение предохранителей на панели приборов (1997-2003)

№	A	Схемы защищены
1	15	Задние омыватели лобового стекла, подогрев зеркал
2	15	Стоп огни, фонари заднего хода
3	20/15 (2002)	Мойка / протирка лобового стекла
4	25	Нагреватель воздуходувки
5	10	Пусковой двигатель
6	10	Управление двигателем
7	5/10 (2002)	Антиблокировочная система тормозов
8	15	Указатели поворота
9	15	Аудио система
10	15/20 (2002)	Зажигалка
11	10	Аудио система
12	15	Люк в крыше
13	20/25 (2002)	Электрическая розетка
14	10	Подсветка салона, часы, электрорегулировка зеркал, диагностическая розетка
15	20	Центральный замок
16	10	Боковые фары – RH
17	10	Электрические зеркала
18	15	Фара дальнего света – RH
19	10	генератор переменного тока
20	15	Фара дальнего света – LH
21	15	Передние противотуманные фары
22	10	Задние противотуманные фонари
23	20	Задний стеклоочиститель
24	10	Ближний свет фар – левый
25	10	Ближний свет фар – RH
26	20	Окно – задний левый
27	20	Окно – задний правый
28	10	Боковые фары – левый
29	20	Сиденья с подогревом
30	10	Задний стеклоочиститель
31	20	Taildoor стекло подъемник / падение
32	5/20 (2002)	Иммобилизация двигателя Антиблокировочная система тормозов (2002)
33	25/20 (2002)	Окно – переднее левое
34	25/20 (2002)	Окно – переднее правое
35	10	Круиз-контроль, иммобилизация двигателя
36	10	Подушка безопасности SRS

№	A	Схемы защищены
1	20	Мойка / протирка переднего экрана
2	15	Стоп-сигналы, фонари заднего хода
3	15	Обогрев зеркал / Мойка заднего стекла
4	25	Нагреватель воздуходувки
5	10	Пусковой двигатель
6	10	Круиз-контроль / HDC / Автоматическая коробка передач блокировка запуска
7	10	Боковые фонари – LH
8	25	Подъемник переднего стекла водителя
9	15	Зажигалка
10	20	Электрическая розетка
11	20	Сиденья с подогревом
12	15	Аудиосистема – питание от аккумулятора автомобиля
13	5	Иммобилизация двигателя
14	15	Фара дальнего света – RH
15	10	Дверные зеркала
16	10	Внутреннее освещение / Часы
17	10	Боковые фонари – RH
18	15	Инструменты / Индикаторы
19	10	Фара ближнего света ближнего света – RH
20	10	Фара ближнего света ближнего света – ЛГ
21	15	Люк в крыше
22	10	Управление двигателем
23	10	Воздушная подушка
24	5	Помощь при парковке
25	5	Антиблокировочная система тормозов
26	20	Обогрев заднего стекла
27	10	Аудио система
28	–	Не используется
29	5	Электрические окна
30	15	Передние противотуманные фары
31	20	Taildoor стекло подъемник / падение
32	25	Подъемник заднего стекла – LH
33	25	Подъемник заднего стекла – RH
34	15	Фара дальнего света – левый
35	25	Лифт переднего стекла пассажира
36	10	Задние противотуманные фонари
37	20	Центральный замок
38	10	Задний стеклоочиститель
39	10	Выключатель передних противотуманных фар
40	–	Не используется
41	10	генератор переменного тока
42	–	Не используется

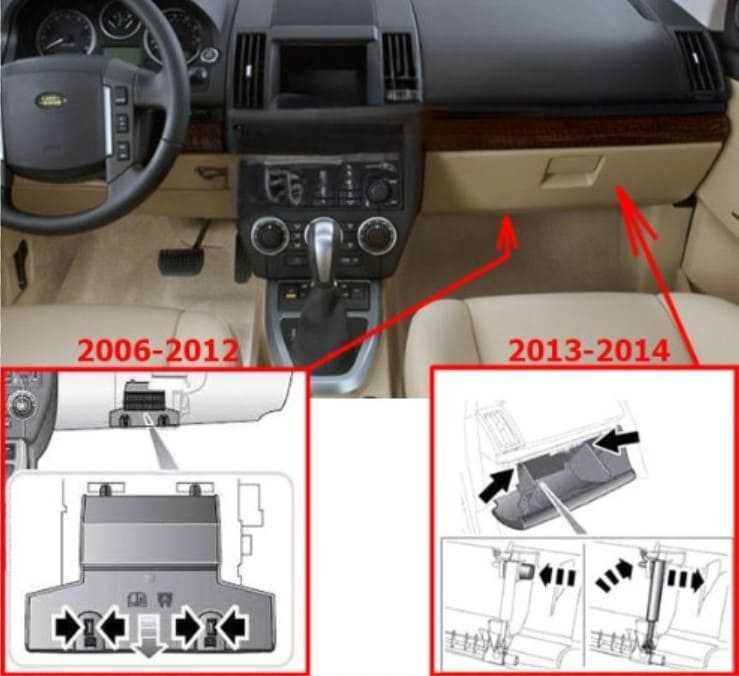

Расположение блока предохранителей в Ленд Ровере Фрилендер 2

Прерыватели тока в Land Rover Freelander 2 установлены в салоне, под капотом, в багажном отделении.

Автодизель защищают быстродействующие вставки: F8, 9,11, 12, расположенные в модуле моторного отсека кроссовера. Инструкция по эксплуатации машины содержит подробные электрические схемы. Владелец авто получает полную информацию о расположении вставок.

В пассажирском салоне

В передней части кроссовера находится модуль с выключателями тока.

28 перемычек гарантируют безопасную работу:

контролирующего механизма осадков (F1);
SRS (№2);
АБS (№3);
обогревателя (F4);
запасного прерывателя тока (№5);
системы воспроизведения звука (F6);
руля (№7);
инструментального набора (F8);
F11 (щеток дворника);
запасной вставки (F12);
противотуманного устройства (№13);
очистителя лобового стекла (F14);
вспомогательных защитных элементов (F15–F16);
осветительных приборов внутри салона (№17);
настройки высоты пассажирских кресел (№19);
заднего дворника (F20);
противоугонного механизма (№21);
системы впрыска топлива (F22);
амортизатора рулевого управления (№23, 20 А);
запасной перемычки (№24);
топливной задвижки (F25);
предупреждающей системы и диагностических разъемов (№26);
кондиционера и блокировки рулевой колонки (№ 27);
механизмов торможения кроссовера (F28);
блока электрического напряжения (№29).

Расположение в зависимости от года выпуска.

В моторном отсеке

Внедорожник выпуска 2006–2011 гг. оснащен энергоблоком с плавкими вставками, обладающими высокой время-токовой характеристикой.

В модуле находятся 45 прерывателей номиналом от 5 до 100 А. 12 коммутационных выключателей расположены рядом с нагрузкой, используются как дистанционный силовой коммутатор с парой замыкающих контактов.

Для обеспечения безопасности электроустановок в модуле размещены элементы защиты:

F1 (стержневые зажигательные свечи);
F2 (трансмиссивный механизм);
F4 (свечи накаливания);
F5 (запасная вставка);
F7 (коммутационный выключатель);
F12 (дизель управления двигателя);
№15 (коленчатый механизм);
№16 (обогреватель мотора);
F21 (система воспроизведения звука);
F28 (отопитель);
F31 (звуковые сигналы);
F39 (кондиционер).

В багажном отсеке

Главный блок грузового отделения оснащен прерывателями системы безопасности: FА1–FА12, FB1–FB12, FD1–FD12, PЧ1–PЧ2.

Элементы защиты fuse А3–А12 (15–40 А) контролируют работу механизмов управления передней двери, прицепа, отопителя заднего стекла.

Багажник содержит крупный блок, включающий неразборные элементы защиты:

FB1 – системы контроля неподвижного положения;
№ FB2 – запасной;
F3-F4 – отопителя обивки авто;
F5 – холодильного агрегата;
№6 – блокировки крутящего механизма колесной пары;
F9 – пассажирского сидения.

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для автомобилей ленд ровер фрилендер второго поколения 2006-2016.

Рассмотрены автомобили 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Расположение блоков предохранителей в салоне и моторном отсеке Ленд Ровер Фрилендер 2.

Как добраться до предохранителей и реле.

Расшифровка.

Реле стартера

Реле системы управления двигателем

Реле электромагнитной муфты компрессора кондиционера

Реле свечей накаливания

Реле вспомогательных цепей зажигания

Реле обогревателя лобового стекла

Реле основных цепей зажигания

Реле электродвигателя очистителя лобового стекла

Реле насоса омывателя фар

Реле звукового сигнала

Реле электродвигателя очистителя лобового стекла

Реле насоса омывателя фар

(5A) Свечи накаливания

(15A) Электронный блок управления КПП

(80A) Электродвигатель вентилятора системы охлаждения

(60A) Свечи накаливания
