Где находится предохранитель габаритных огней на Land Rover Discovery?

.Мы будем сейчас поищите предохранитель стояночных огней в вашем Land Rover Discovery. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Тем не менее, есть предохранитель и реле, которые регулируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель стояночных огней вашего Land Rover Discovery.

Замена внутреннего предохранителя габаритных огней вашего Land Rover Discovery

.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Land Rover Discovery. Для этого вам придется перейти к блоку предохранителей вашего автомобиля . Если вы не можете найти его, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря руководству по эксплуатации вашего Land Rover Discovery.

Просмотрите руководство на крышке блока предохранителей, чтобы найдите предохранитель габаритных огней вашего Land Rover Discovery , его следует упомянуть под названием «Парковочные огни» .

Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити.
Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последнему разделу этого содержания и проверьте питание ваших габаритных огней. В качестве последнего средства вы можете отвезти свой автомобиль к своему автомеханику, чтобы он мог более внимательно изучить причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.

Комментарии к теме Замена предохранителя прикуривателя Land Rover Range Rover

Алвар Зианперов написал(а)здравствуйте можно ли одновременно две или три функции запрограммировать (напр: свет и поднятие подвески или же багажника)

Комил написал(а)Диско 4 с бескчевым доступом можно запрограммировать на спуск подвески при нажатии на брелке?

Делано написал(а)Здравствуйте! Можно все эти функции установить одновременно? И, на какое расстояние они(функции) работают. У меня, например, работает закрывание-открыван ие двери, примерно метров десять.

Рустам написал(а)Зачем программировать подвеску?! для чего ему подниматься? Залез на крышу и надо подняться повыше?! Бестолковые функции, кроме — Паники.

Голландия написал(а)алое то забавка машина йде собі тай котится -. народвсе одно навіть та підвіска тож забавка -ви всі дивитесь шоб вам її не . то головне програмування вам сигналізаціїі то на одному звуці спрацування а шей вона негрузова а практично пасажирська

Слинько Аграбелин написал(а)Здраствуйте. Можно ли переделать полность подвеску на простые аморты токико и убрать балоны поставить на зад пружины? Если да то какие пружины лучше поставить и как вопще машина будет себя вести? Спасибо

Мишутка написал(а)вариатор просто отстойный, движок орёт и не едет) сегодня на тест драйве был 2 литра вариатор, фуфел. и стальные комплектации движков те же. вид красивый а внутри шум движка и идёш пешком)

Ата написал(а)Скажи как специалист в чем разница: На первом написано PRIME (ты заливаешь именно такое). Второе в 2 раза дешевле. В чем подвох.

Магомедрасул написал(а)Сколько стоит ремкомплект? Трос проще сначала смазать, потом в рубашку вставить или пролить рубашку маслом, тогда уж наверняка помажешь! Видос нормал)

FREQUENTLY ASKED QUESTION

Where is a wiring diagram utilized?

Wiring diagrams are primarily utilized when attempting to reveal the connection system in a circuit. It is majorly utilized by building organizers, designers, and electricians to provide the wiring connections in a structure, a room, and even a simple gadget.

Why is wiring diagram important?

It shows the components of the circuit as simplified shapes, and how to make the connections between the devices. A wiring diagram generally offers more info about the relative position and plan of devices and terminals on the devices.

What should a schematic include?

Schematics need to include the total description and locations of all constructing code elements, such as the heating/ventilation/air conditioning (also referred to as HVAC), pipes, and electrical systems. Nevertheless, schematic designs are just a basic layout to interact a design scheme to the owner.

Is AWG aluminum or copper?

The AWG standard consists of copper, aluminum and other wire products. Typical home copper wiring is AWG number 12 or 14. Telephone wire is typically 22, 24, or 26. The higher the gauge number, the smaller the size and the thinner the wire.

Can you touch a live black wire?

If you can be found in contact with an energized black wire– and you are likewise in contact with the neutral white wire– current will pass through your body. You will receive an electrical shock. You will get a shock if you touch 2 wires at different voltages at the same time.

What is an architectural wiring diagram?

Architectural wiring diagrams show the approximate locations and interconnections of receptacles, lighting, and permanent electrical services in a building.

How are wiring diagrams read?

The electrical schematics read from left to right, or from top to bottom. This is necessary to get right, as the signal direction indicates the flow of current in the circuit. It is then easy for a user to understand when there is a change in the course of the circuit.

How do you check out electrical wire numbers?

An electrical cable is categorized by 2 numbers separated by a hyphen, such as 14-2. The very first number represents the conductor’s gauge; the second represents the variety of conductors inside the cable. For example, 14-2 has two 14-gauge conductors: a hot and a neutral.

How do you read wire size charts?

Wire gauges range from low numbers to high numbers, with smaller numbers referring to smaller diameters and larger numbers representing larger diameters. AWG 4 is 0.2043 inches in size, and AWG 40 is. 0031 inches in diameter.

How is wire numbered?

American Wire Gauge (AWG) is the standard way to represent wire size in The United States and Canada. In AWG, the larger the number, the smaller the wire diameter and thickness. The largest standard size is 0000 AWG, and 40 AWG is the smallest basic size.

Why do we need wiring diagrams?

A wiring diagram is often utilized to fix problems and to make certain that all the connections have actually been made which everything exists.

Are all wiring diagrams the same?

Wiring diagrams may follow different requirements depending upon the country they are going to be used. They might have various layouts depending on the company and the designer who is designing that. They also might be drawn by different ECAD software application such as EPLAN or AutoCAD electrical.

What is the schematic format?

A schematic, or schematic diagram, is a representation of the components of a system using abstract, graphic symbols instead of realistic images.

What is the distinction in between a schematic and wiring diagram?

A wiring diagram is a generalized pictorial representation of an electrical circuit. The elements are represented using simplified shapes in wiring diagrams.

How do you read car wiring diagrams?

An auto wiring diagram is a map. To read it, recognize the circuit in question and starting at its power source, follow it to the ground. Utilize the legend to comprehend what each symbol on the circuit suggests.

Двигатели

Бензиновые:

4.0 V6 (218 л.с.);

4.4 V8 (295 л.с.).

Дизельный:

TDV6 2.7 V6 (190 л.с.).

Ассортимент предлагавшихся моторов очень скудный. 2,7-литровый турбодизель разработан Ford совместно с PSA и использовался в Jaguar S-Type и Peugeot 607. Правда, там он был с двойным турбонаддувом и развивал 220 л.с. В Land Rover его мощность всего 190 «лошадей», что слишком мало для большого внедорожника. Средний расход топлива 9-12 л/100 км – очень хороший результат для таких размеров и массы. Однако двигатель бывает очень капризным.

Характерная особенность дизельного V6 — привод ГРМ комбинированного типа (ремни и цепи, соединяющие распредвалы). Один зубчатый ремень находится в передней части двигателя, а другой — для ТНВД — сзади (со стороны коробки передач). Доступ к ремню ТНВД затруднен и для его замены производителем предписан отрыв кузова от рамы. Впрочем, со временем некоторые мастера приловчились менять ремень без подъема кузова. Общие затраты на обновление ремней составят порядка 40-50 тыс. рублей.

Если топливные форсунки многие мастера научились ремонтировать, то ТНВД приходится только менять. Оригинальный насос удастся приобрести, как минимум за 140 000 рублей. К счастью, выходит он из строя не часто.

Самая большая проблема TDV6 — проворачивание вкладышей и разрушение коленвала. Недуг встречается после 150-250 тыс. км пробега. Некоторые дизельные машины доезжают до капитального ремонта 350-400 тыс. км. Затраты на восстановление очень большие — порядка 300-500 тысяч рублей.

Гораздо стабильнее бензиновые моторы. Оба были разработаны компанией Ford. Двигатели очень прожорливы. 4,4-литровый V8 будет потреблять в городе не менее 20 л/100 км. 4-литровый V6 не получил широкого распространения.

Восьмицилиндровый атмосферник лишен серьезных недостатков. Его слабость — фазорегуляторы и соленоиды фазорегуляторов. Кроме того, со временем растрескивается резонатор впускного патрубка (только в оригинале — 6400 рублей).

Технические особенности

В основе Discovery 3 лежит рама с полностью независимой подвеской. Такая конструкция получила обозначение IBF (Integrated Body Frame – рама, интегрированная в кузов).

Как и положено истинному Land Rover, Дискавери 3 оснащен фирменной системой полного привода с центральным дифференциалом. Так же установлена блокировка заднего дифференциала, а в тяжелых условиях на помощь приходят электронные помощники – ETC, ESP и HDC.

Система Terrain Response позволяет выбрать один из режимов, который поможет без особых проблем преодолеть песок, снег, скользкую траву и камни. Единственная проблема – маленький клиренс и большие колеса (17-20 дюймов) с низкопрофильными шинами.

Discovery III оснащался одной из двух коробок передач: 6-ступенчатой механикой (только с 2.7 TDV6) и 6-ступенчатым автоматом.

Как спереди, так и сзади установлена независимая подвеска. Для более взыскательных предлагалась пневмоподвеска. Она позволяет увеличить дорожный просвет до 24 см.

В краш-тестах EuroNCAP британский внедорожник выступил так себе, но 4 звезды заработал.

Общие положения

Аккумуляторная батарея, установленная в защитной коробке, находится между переборкой и вторичной переборкой со стороны пассажира. Батарея опирается на площадку, к которой крепится прижимными планками и болтами.

Кабели крепятся к полюсным наконечникам аккумуляторной батареи посредством зажимных клемм. В конструкции клеммы положительного вывода аккумуляторной батареи предусмотрено пиротехническое устройство, которое отсоединяет провод в случае аварии или угрозы срабатывания подушек безопасности. Для получения дополнительной информации обратитесь к Air Bag and Safety Belt Pretensioner Supplemental Restraint System (SRS) (501-20B Supplemental Restraint System)

  • H7 — все модели с бензиновыми двигателями
  • H8 — модели с двигателями TdV6

Корпус батареи полугерметичен. В каждой банке предусмотрено вентиляционное отверстие, необходимое для компенсации теплового расширения электролита и выпуска кислорода и водорода, которые образуются при определенных условиях работы батареи.

  • ЗЕЛЁНЫЙ — аккумуляторная батарея хорошо заряжена и пригодна к эксплуатации
  • ТЕМНЫЙ (преходящий в ЧЁРНЫЙ) — низкий заряд аккумуляторной батареи и необходимость подзарядки
  • БЕСЦВЕТНЫЙ или ЖЁЛТЫЙ — батарея не пригодна к эксплуатации и должна быть заменена

Перед снятием аккумуляторной батареи убедитесь, что сигнализация автомобиля отключена и зажигание выключено. Всегда отсоединяйте в первую очередь «отрицательную» клемму, а потом «положительную». Во время установки аккумуляторной батареи всегда присоединяйте в первую очередь «положительную» клемму, а затем «отрицательную».

Если аккумуляторная батарея требует подзарядки, всегда используйте зарядное устройство постоянного тока, предназначенное для свинцово-кальциевых батарей. НЕ ИСПОЛЬЗУЙТЕ устройства для быстрой подзарядки, так как возможно необратимое повреждение аккумуляторной батареи.

Fuse Layout Land Rover Discovery 3 / LR3 2004-2009

Contents

Cigar lighter (power outlet) fuses in the Land Rover Discovery 3 / LR3 are the fuses #19 (2nd row seats Auxiliary power socket), #34 (Front seats Auxiliary power socket), #47 (3rd row seats Auxiliary power socket) and #55 (Cigar lighter) in the Instrument panel fuse box.

Table of Contents

Instrument Panel Fuse Box

The fuse box is located behind the glove box.

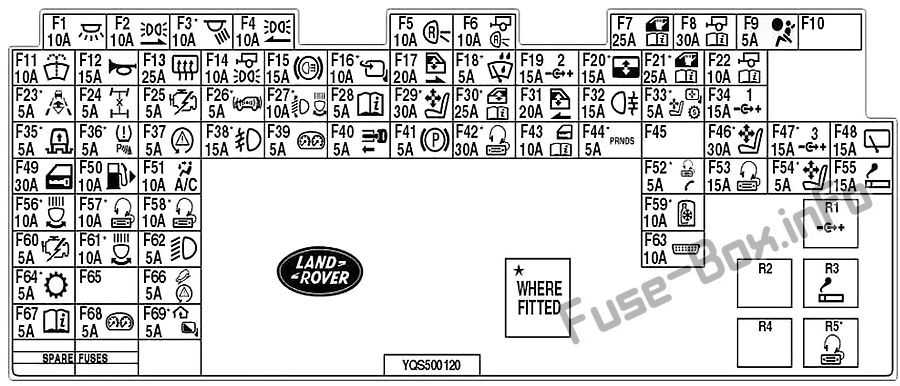

Fuse box diagram

Assignment of the fuses in the Instrument Panel

Circuits protected A
1 Interior lamps – glovebox lamp, vanity mirror lamp, map lamps, switchable roof lamps. Electric seats (non memory). 10
2 Right-hand side lamps 10
3 up to 2005:  Theatre lamps 10
4 Left-hand side lamps 10
5 Reverse lamps 10
6 Trailer reverse lamp 10
7 Driver’s window 25
8 Trailer pick-up (battery feed) 30
9 up to 2006:  SRS
from 2007: Airbags
5
10
11 Washer pump 15/10
12 Horn 15
13 Heated rear window 25
14 Trailer side lamp 10
15 Brake lamps, Brake switch 15
16 Powerfold mirror 10
17 Rear right-hand window 20
18 Rain sensor, ambient light sensor (auto lamps) 5
19 Auxiliary power socket – 2nd row seats 15
20 Sunroof 15
21 Passenger window 25
22 Trailer pick-up (ignition feed) 10
23
24 Transfer box – centre differential, Terrain Response 5
25 Engine Control Module (ECM) 5
26 Battery back-up sounder 5
27 Adaptive front lighting / Headlamp levelling 10
28 Fuse box engine compartment – ignition 5
29 Passenger electric sea 30
30
31 Rear left-hand window 20
32 Rear fog lamps 15
33 Mirror adjust, Automatic transmission selector, passenger electric seat (up to 2005). 5
34 Auxiliary power socket – front seats 15
35 Air suspension ECU 5
36 Park Distance Control, Tyre pressure monitoring system 5
37 Dynamic Stability Control 5
38 Front fog lamps 15
39 Instrument pack 5
40 Key-in sense 5
41 Electric Parking Brake (EPB) 5
42 Audio amplifier 30
43 Radio frequency receiver, Tyre Pressure Monitoring system 10
44 Automatic transmission selector 5
45
46 Drivers electric seat 30
47 Auxiliary power socket – 3rd row seats 15
48 Rear wiper 15
49 Central door locking 30
50 Electric fuel flap actuator 10
51 Climate control ECU 10
52 Telephone, traffic message centre 5
53 Multi-media module, audio unit, DVD player 15
54 Electric seat – memory, lumbar pump 5
55 Cigar lighter 15
56 Adaptive front lighting (left-hand unit) 10
57 Rear seat entertainment module 10
58 Telephone, touch screen display, multi-media module, TV tuner 10
59 Cubby box cooler 10
60 Engine control module (ECM) 5
61 Adaptive front lighting (right-hand unit) 10
62 Low beam, auto lamps 5
63 Diagnostic socket 10
64 Automatic transmission ECU 5
65
66 HDC switch, Brake switch, Steering angle sensor, DSC switch 5
67 Auto lamps 5
68 Instrument pack 5
69 Automatic dimming interior mirrors
Electrochromatic mirror, Homelink (up to 2005).
5

Satellite Fuse Box

It is located in the base of the center console cubby boxю

Circuits protected A
1 Intercom 5
2 Siren 20
3 Covert lamps 5
4 Beacon 10
5 Battery status monitor 3
6 Additional equipment 30

Engine Compartment Fuse Box

Fuse box diagram

Assignment of the fuses in the Engine Compartment

Circuits protected A
1 Fuel pump 25
2
3 Air suspension ECU 5
4 Diesel – diesel EMS (ECU & fuel pump relay control) 25
5 Petrol – petrol EMS (purge valve, EGR, inlet manifold tune valve), E-Box fan 10
6 Petrol EMS (ignition coils) 15
6 from 2007:  Diesel EMS (Sensors and glow plug relay control) 15
7 Front seat heater 25
8 Rear seat heater 25
9 up to 2005:  Active roll control 15
10 Petrol – petrol EMS (throttle motor, MAF), cool fan 15
10 Diesel – cooling fan 15
11 Petrol – petrol EMS (rear oxygen sensors) 15
12 Heated washer jets 10
13 Petrol – petrol EMS (ECU, VVTs and fuel pump relay control) 10
13 Diesel EMS (PCV, VCV) 10
14 Petrol – petrol EMS (front oxygen sensors) 20
15 Heated front screen 30
16 Heated door mirrors 10
17 Petrol – petrol EMS (injectors) 15
17 Diesel EMS (MAF, EGR), E-Box fan 15
18 Heated front screen 30
19
20 Alternator 5
21
22 Rear blower 30
23 Dynamic Stability Control system 25
24 Petrol – brake boost pump 20
25 Lighting switch 10
26 Air suspension ECU 20
27 Engine Control Module (ECM) 5
28 Diesel – auxiliary heater 20
29 Front wipers 30
30 Auto transmission ECU 10

Tow Hitch Fuse Box

It is located in the left side of the rear compartment behind a coverю

Circuits protected A
1 Brake lamp 7.5
2 Ignition feed 15
3 Battery feed 15
4 Rear fog lamps 7.5
5 Right-hand tail lamp 5
6 Number plate and left-hand tail lamp 5

Land Rover Discovery 3. Схемы предохранителей.

Предохранитель  Номинал (А) Цвет Защищаемая цепь

1 10 Красный Освещение салона – плафон перчаточного ящика, плафон подсветки косметического зеркала, плафоны местного освещения, потолочный плафон с выключателем. Сиденья с электроприводами регулировки (без программирования регулировок)

2 10 Красный Правые габаритные фонари

3 — — —

4 10 Красный Левые габаритные фонари

5 10 Красный Фонари заднего хода

6 10 Красный Фонари заднего хода прицепа

7 25 Белый Электропривод стеклоподъемника двери водителя

8 30 Зеленый Связь с прицепом (питание от аккумуляторной батареи)

9 5 Желто-коричневый Подушки безопасности

10 — — —

11 15 Синий Насос омывателя

12 15 Синий Звуковой сигнал

13 25 Белый Обогрев заднего стекла

14 10 Красный Габаритные огни прицепа

15 15 Синий Лампы тормоза, выключатель тормоза

16 10 Красный Зеркало с сервоприводом складывания

17 20 Желтый Заднее правое окно

18 5 Желто-коричневый Датчик дождя, датчик внешнего освещения (автоматическое включение фар)

19 15 Синий Гнездо подключения дополнительного оборудования – 2-й ряд сидений

20 15 Синий Потолочный люк

21 25 Белый Окно пассажира

22 10 Красный Связь с прицепом (питание от цепи зажигания)

23 — — —

24 5 Желто-коричневый Раздаточная коробка – центральный дифференциал, Terrain Response

25 5 Желто-коричневый Блок управления двигателем (ЕСМ)

26 5 Желто-коричневый Сирена с автономным питанием

27 10 Красный Адаптивная система переднего освещения, коррекция положения фар

28 5 Желто-коричневый Блок предохранителей в моторном отсеке – зажигание

29 30 Зеленый Электрическая регулировка сиденья пассажира

30 — — —

31 20 Желтый Заднее левое окно

32 15 Синий Задние противотуманные фары

33 5 Желто-коричневый Регулировка положения зеркала, селектор автоматической коробки передач

34 15 Синий Гнездо подключения дополнительного оборудования – передний ряд сидений

35 5 Желто-коричневый Блок управления (ECU) пневматической подвески

36 5 Желто-коричневый Система помощи при парковке (PDC), система контроля давления в шинах

37 5 Желто-коричневый Система динамической стабилизации

38 15 Синий Передние противотуманные фары

39 5 Желто-коричневый Панель приборов

40 5 Желто-коричневый Датчик обнаружения ключа в замке зажигания

41 5 Желто-коричневый Электрический стояночный тормоз (ЕРВ)

42 30 Зеленый Усилитель аудиосистемы

43 10 Красный Приемник радиосигнала, система контроля давления в шинах

44 5 Желто-коричневый Селектор автоматической коробки передач

45 — — —

46 30 Зеленый Электропривод регулировки сиденья водителя

47 15 Синий Гнездо подключения дополнительного оборудования – 3-й ряд сидений

48 15 Синий Задний стеклоочиститель

49 30 Зеленый Центральный замок

50 10 Красный Привод открывания лючка топливоналивной горловины

51 10 Красный Блок ECU управления микроклиматом

52 5 Желто-коричневый Телефон, информационная панель дорожных сообщений

53 15 Синий Модуль мультимедийной системы, аудиосистема, плеер DVD, видеомонитор

54 5 Желто-коричневый Сиденья с электрической регулировкой – память положений, насос поясничной опоры

55 15 Синий Прикуриватель

56 10 Красный Адаптивная система переднего освещения (левый узел)

57 10 Красный Блок задней мультимедийной системы

58 10 Красный Телефон, сенсорной экран, модуль мультимедийной системы, ТВ-тюнер

59 10 Красный Мини-холодильник вещевого ящика

60 5 Желто-коричневый Блок управления двигателем (ЕСМ)

61 10 Красный Адаптивная система переднего освещения (правый узел)

62 5 Желто-коричневый Ближний свет, автоматическое включение фар

63 10 Красный Диагностическое гнездо

64 5 Желто-коричневый Блок управления ECU автоматической коробкой передач

65 — — —

66 5 Желто-коричневый Выключатель системы HDC, выключатель тормоза, датчик угла поворота рулевого колеса, выключатель системы динамической стабилизации (DSC)

67 5 Желто-коричневый Автоматическое включение освещения

68 5 Желто-коричневый Панель приборов

Tips for electrical wiring

Electrical wiring is a possibly hazardous job if done improperly. One need to just try working on electrical wiring if knowing the below pointers & techniques followed by even the most knowledgeable electrical expert.

1. Power Tests

Constantly examine & test wires and devices for power inside package you are operating in to prevent electric shock prior to dealing with them. Often, even if you turned off power, some wiring might be connected to another circuit & for this reason may still present a hazard of electric shock.

2. Uncoil Cable

Pull the cable from the center of the coil & raise a handful of coils. The next step is to toss them throughout the floor as if you’re tossing a coiled rope.

3. Amperage Rating

Amperage Rating or Amp requires to be looked for all electrical wiring & devices. Before installing or altering wiring, one must have the appropriate amp rating for all circuits. For example, a 30-amp circuit should have right-gauge wiring to prevent a fire risk.

4. Grounding Wires

Grounding offers a safe path for extra electrical current to pass in case of a fault or any other issue. Follow the maker’s wiring diagrams & understand grounding systems.

5. Boxes & Clamps

You must make sure enclosing all wiring connections in proper electrical boxes or clamps. Enclosures protect the connection and individuals from unintentional contact with those connections.

6. Right Wire

Different kinds of wires are offered in the market; Heat Resistant, Flame Resistant, Industrial Grade, etc. Make certain to choose the appropriate wire for your need.

fullfatrr.com – View topic – Gearbox failure?

Range Rover L322 Fuse Box Diagram, fullfatrr.com – View topic – Gearbox failure?

Таблица признаков неисправности

Признак неисправности Возможные причины Действия
Габаритный фонарь(и) и фара(ы) не работают, когда выбран режим автоматических фар. Плавкий предохранитель(и) перегорел
Неисправен переключатель освещения
Неисправен переключатель стеклоочистителей
Неисправность электрической цепи
Неисправен датчик
дождя/освещенности
Неисправность электрической цепи LIN
Проверьте плавкий предохранитель (и) (см. визуальный осмотр). Проверьте работу переключателей освещения и стеклоочистителей. Проверьте электрическую цепь автоматических фар. Обратитесь к руководству по электрооборудованию. Проверьте наличие кодов DTC, указывающих на неисправность датчика дождя/освещенности или системы LIN.
Не работает подсветка переключателя автоматических фар Плавкий предохранитель(и) перегорел
Неисправен переключатель освещения
Неисправность электрической цепи
Неисправность реле автоматических фар
Проверьте плавкий предохранитель (и) (см. визуальный осмотр). Проверьте работу переключателя освещения. Проверьте электрическую цепь реле автоматических фар. Обратитесь к руководству по электрооборудованию. Проверьте наличие кодов DTC, указывающих на неисправность автоматических фар.

Указатель кодов DTC

ПРИМЕЧАНИЕ: Универсальные сканирующие приборы не могут считывать перечисленные коды или могут считывать только 5-значные коды. Сопоставьте 5 цифр со сканирующего прибора с первыми 5-ю цифрами указанного в перечне 7-значного кода, чтобы идентифицировать неисправность (последние 2 цифры дают дополнительную информацию, считываемую диагностической системой, одобренной изготовителем).

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Land Rover Discovery 3 / LR3 (2004, 2005, 2006, 2007, 2008, 2009).

Проверка и замена предохранителей

Если электрическое устройство не работает, проверьте, не перегорел ли соответствующий предохранитель. Посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Сначала проверьте предохранители, которые защищают вышедший из строя компонент, но проверьте все предохранители, прежде чем решить, что причина не в перегоревшем предохранителе. Замените все перегоревшие предохранители на другие с такой же силой тока (того же цвета) и проверьте работу компонента.

  • Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте предохранители одного цвета.
  • Установите утвержденные сменные предохранители того же номинала и типа или предохранители соответствующей спецификации. Использование неподходящего предохранителя может привести к повреждению электрической системы автомобиля и стать причиной пожара.
  • Перед заменой предохранителя всегда отключайте систему зажигания и неисправную электрическую цепь. Несоблюдение этого правила может привести к повреждению автомобиля.
  • Если новый предохранитель перегорел после установки, систему следует проверить у продавца / авторизованного сервисного центра. Игнорирование может привести к дальнейшему повреждению автомобиля.

Место расположения

  1. Блок предохранителей в моторном отсеке.
  2. Блок предохранителей в салоне.
  3. Блок предохранителей тягово-сцепного устройства.
  4. Блок предохранителей ATO с 6 полюсами спутниковой связи (бронированный)

Блок предохранителей на приборной панели

Блок предохранителей в салоне расположен за перчаточным ящиком. Чтобы получить доступ к предохранителям, откройте бардачок, а затем зажать верхнюю часть поддержки пребывания (со стрелками), и опустите перчаточную в нишу для ног. На этикетке на задней стороне перчаточного ящика указаны защищенные цепи, номиналы предохранителей и их расположение.

Блок предохранителей в моторном отсеке

Снимите пластиковую крышку, нажав на выступы. Значения предохранителей, их расположение и защищаемые цепи указаны на пластиковой крышке.

Блок предохранителей прицепного устройства

А Цепи защищены
1 7,5 Стоп-сигнал
2 15 Подача зажигания
3 15 Питание от аккумулятора
4 7,5 Задние противотуманные фары
5 5 Правый задний фонарь
6 5 Номерной знак и левый задний фонарь

Блок предохранителей спутника (бронированный)

Шестиконтактный блок предохранителей ATO сателлита установлен в основании отсека центральной консоли. Чтобы получить доступ к предохранителям, снимите держатель компакт-диска и пол отсека. Блок предохранителей имеет съемную прозрачную крышку.

Информация по индикатору состояния аккумуляторной батареи приведена в разделе 414-01 «Аккумуляторная батарея и проводка» руководства для станций технического обслуживания. При проверке и зарядке аккумуляторной батареи применяйте инструкции к оборудованию, которое используется на станции технического обслуживания.

Генератор — это интеллектуальная система, которая способна учитывать изменения температуры и оптимизировать зарядку аккумулятора.

Комментарии к теме где находится предохранитель прикуривателя Land Rover Discovery

Салам. У меня не горит задний номерной и передний и задний подфарник лампочка и провада целая. Но не могу найти предохранитель от этих.

тоже приходилось туда лазить, только чтобы не поломать ничего пришлось еще короб с фильтром снять, и когда я его снимал этот короб я проклинал эту машину) и эта машина вся такая, чтобы куда то добраться надо пол машины разобрать)

У меня ауди а4 глохла на ходу. Причина была в слабом соединении мамы-папы. Теперь через 5-8 км перегорает предохранитель. Меняю жучек и еду опять 5 км. Потом попробовал глушить через 3 минуты примерно находу. Прокочусь метров 800 завожу и так дальше. Мог проехать 100 км и нечего не перегорало. Надоест только глушить и заводить. В чем причина? Сегодня разобрал и снова грешу на слабый контакт м-п поджал вроде стало норм. Погороду проехал, погудел. Думаю слабый контакт был причиной перегорания предохранитель, а за короткие перебежки может цепь не успевала нагревается.?

Добрый день. Подскажите пожалуйста, данная система обучение подойдет для стеклоподъемника переднего пассажира? У меня поднимается стеклоподъемник, но не опускается. Сказали проблема после снятия аккума и что нужно обучить, но везде говорится только про стеклоподъемник водителя. Заранее спасибо за ответ!

Возможно установщик отпилил больше чем надо, чтобы тупо меньше крутить, и вообще честных мало, заезжал в пару фирм, говорят необходима замена датчика 2500 руб, про добавление жидкости и воздушную пробку ни слова (а причина была именно в этом)

Алекс, привет! Отличный видос, спасибо за разборку! Мне нужно только магнитофон вставить новый, не пойму что же всю консоль целиком как на видео нужно снимать? Или можно скромней обойтись? Из железных боковых стенок выкрутить винты и достать мафон? с ув спс

Привет. У меня Тартарини стоит с 2007 года на ВАЗ 21114 универсал. В последнее время возникают сбои. С утра при заводке работает на бензине, затем как и положено, переключается на газ, через некоторое время двигатель глохнет и при этом индикаторные лампочки продолжают гореть. Двигатель не запускается. Через некоторое время лампочки тухнут и только тогда можно запустить двигатель. Иногда приходится слегка постучать по ‘мозгам’ в моторном отсеке, чтобы лампочки потухли. И причем это продолжается 10-15 раз. Потом до вечера машина работает без таких перебоев. На следующий день картина повторяется. Сейчас похолодало и с утра — та же катавасия. Потом в процессе дня машина постоит на улице 2-3 часа и снова возникают такие проблемы. Но уже не 10-15 раз, как утром, а 4-5 раз. Если у Вас есть какие-то мысли на этот счет, то поделитесь со мной. Буду благодарен.

Рассмотрены автомобили 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Блок предохранителей и реле в моторном отсеке Ленд Ровер Дискавери 3.

Для доступа к предохранителям и реле отожмите защелку и снимите крышку блока.

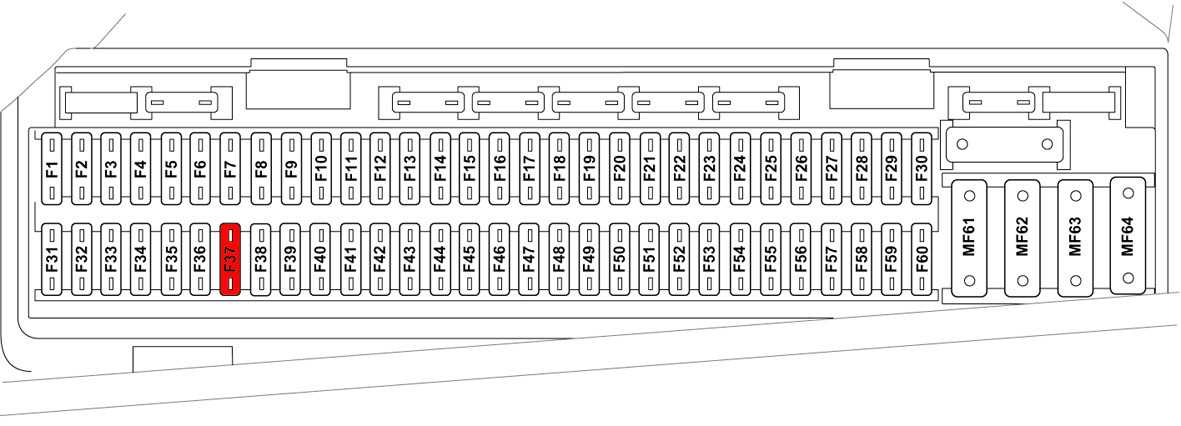

Схема расположения предохранителей и реле в блоке.

Реле прерывистого режима работы очистителя лобового стекла

Реле электродвигателя очистителя лобового стекла

Реле обогревателей форсунок омывателя лобового стекла /подогревателей зеркал заднего вида на дверях

Реле противотуманных фар

Реле системы управления двигателем

Реле компрессора активной подвески

Реле топливного насоса

Реле обогревателя лобового стекла

Реле электродвигателя вентилятора кондиционера, задний

Реле очистителя/омывателя фар

Реле свечей накаливания

Реле электродвигателя вентилятора системы охлаждения

Реле свечей накаливания

(25A) Топливный насос

(5A) Блок управления пневмоподвеской

(25A) Система управления двигателем (Дизель)

(10A) Система управления двигателем (бензин)

(15A) Катушки зажигания

(25A) Блок управления подогревом сиденья водителя

(25A) Блок управления подогревом заднего сиденья

(15A) Клапан активной подвески (коррекция крена)

(15A) Система управления двигателем (бензин), электродвигатели вентиляторов системы охлаждения

(15A) Управление двигателем

(10A) Обогреватели форсунок омывателя лобового стекла

(10A) Система управления двигателем (бензин), блок управления высотой подъёма клапана, реле топливного насоса

Современный автомобиль – устройство, состоящее из огромного количества электронных систем, которые несут ответственность за управление основными параметрами машины. Однако, в любом механизме бывают сбои. Для того, чтобы при подобных сбоях электроника автомобиля не пострадала, существует специальный блок плавких защитных устройств – предохранителей. В данной статье представлена полная информация о предохранителях в Land Rover Discovery 3.

Осмотр и проверка

1. Убедитесь в обоснованности жалобы клиента.

2. Визуально осмотрите на наличие очевидных электрических неисправностей.

Механические факторы Электрические факторы
Переключатель освещения и его установка
Состояние и установка датчика дождя/освещенности
Состояние и установка переключателя стеклоочистителей
Плавкие предохранители Электрораспределительная коробка аккумулятора (BJB) — плавкое звено 15E BJB — плавкое звено 16E BJB — плавкое звено 11E BJB — плавкое звено 25E Центральная электрораспределительная коробка (CJB) — плавкий предохранитель 18P CJB — плавкий предохранитель 67P CJB -плавкий предохранитель 62P
Реле Реле автоматических фар
Жгут электропроводки
Ослабление крепления или корродирование разъема(ов)
Электрораспределительная коробка аккумулятора (BJB)
Центральная электрораспределительная коробка (CJB)
Модуль управления датчика дождя/освещенности
Электрические цепи LIN (Local interconnect network)
Электрические цепи CAN (Control Area Network)

3. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).

4. Используйте одобренную диагностическую систему или сканирующий прибор (тестер), чтобы перед обращением к таблице признаков неисправности или указателю DTC из влечь все диагностические коды неисправности (DTC).

Так как коды DTC хранятся больше чем в одном модуле, рекомендуется полное считывание данных автомобиля.

Сотрите все DTC после устранения неисправностей.

Понравилась статья? Поделиться с друзьями:
Hyundai-partner
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
