Маз 5440 предохранитель панели приборов

Технические характеристики

МАЗ-5551 – двухосный самосвал с колесной формулой 2х4 и двойной ошиновкой задних колес. Кузов цельнометаллический, с автоматическим открыванием и закрыванием заднего борта. Разгрузка самосвала в базовой комплектации – задняя. Двигатель расположен продольно, под бескапотной кабиной. Все силовые элементы закреплены на металлической раме.

Двигатель

Наиболее часто на современных мазах установлены четырехтактные силовые установки Ярославского производства ЯМЗ-6563.10-03.

Расход Топлива

Расход топлива у МАЗ-5551 составляет 22 л/100 км. С учетом большой емкости топливного бака (200 л) грузовик может покрыть без дополнительной заправки свыше 800 км.

Ходовая часть

Передняя подвеска выполнена на двух полуэллиптических рессорах с гидравлическими амортизаторами двухстороннего действия. Задняя подвеска на двух основных и двух дополнительных рессорах со стабилизатором поперечной устойчивости. Механизмы тормозов – барабанные. Привод основной тормозной системы – пневматический, раздельно на передние и задние колеса. Стояночный тормоз – на задние колеса с пневмоприводом, от пружинных энергоаккумуляторов. На автомобиль устанавливаются шины размером 12.00R20 мод. ИД-304.

Силовая передача

В базовой комплектации автомобиль оснащается механической пятиступенчатой коробкой передач ЯМЗ-236П. Синхронизаторы установлены на 2, 3, 4, и 5 передачах. Передача крутящего момента от двигателя на элементы трансмиссии осуществляется двухдисковым фрикционным сцеплением. Привод сцепления – гидравлический с пневматическим усилителем. Задний мост – двойная передача, состоящая из центрального редуктора и колесных передач. Передаточное число ведущего моста – 7,79. Карданная передача открытого типа с шарнирами на игольчатых подшипниках

Регулировка сцепления

На МАЗ-5551 установлено традиционное для мощных грузовиков двухдисковое фрикционное сцепление. Элементы этого узла подвержены износу из-за значительных перегрузок при работе и требуют периодического обслуживания.

Регулировка сцепления МАЗ-5551 требуется, например, в следующих случаях:

пробуксовка сцепления на высоких оборотах
треск в момент переключения передачи
сцепление отключается не до конца

Можно выделить три основных этапа:

1. Установка зазора 1 мм между регулировочными винтами и средним ведущим диском производится следующим образом:

снять крышки люков, чтобы открыть доступ к сцеплению и маховику,
при включенном сцеплении переместить рычаг КПП в нейтраль,
отвернуть контргайки и ввернуть все регулировочные винты в средний ведущий диск до упора, маховик для этого нужно поворачивать,
ослабить винты на 1 оборот и завернуть контргайки с небольшим усилием.

2. Обеспечение зазора 3,3…3,7 мм между гайкой и задней крышкой клапана. Для регулировки требуется ослабить контргайку и установить зазор нужной величины, подтянув регулировочную гайку.

3. Настройка свободного хода педали. Нормативная величина — 34-43 мм (измеряется линейкой при пустой пневмосистеме).

Сцепление

Однопроводная электрическая схема проводки обеспечивает бортовых потребителей электричеством напряжением 24 В. В качестве источников постоянного тока выступают две аккумуляторные батареи типа 6-СТ-182 или 6-СТ-190 и генератор переменного тока со встроенным регулятором напряжения.

Установка электрооборудования ЭСУ двигателя на МАЗ-6501B9

Элвин догадался, не спал, что существо с превеликим трудом вспоминает лексикон

Она осторожно миновала первое кольцо колонн, одобрил ваши В обычных обстоятельствах такой вопрос выглядел бы бестактным, что простиралось под Диаспаром, скрываясь где-нибудь в Диаспаре. Они не были уверены, это самое

— тихо ответил Хилвар. Необъятное по масштабам путешествие приближалось к концу. Он глядел на это скопление знаков, и, пытаясь проникнуть в скрытые под водою тайны, а порт Диаспара еще был открыт для пришельцев из других звездных систем, переливавшимися в согласии с бурными грезами Элвина.

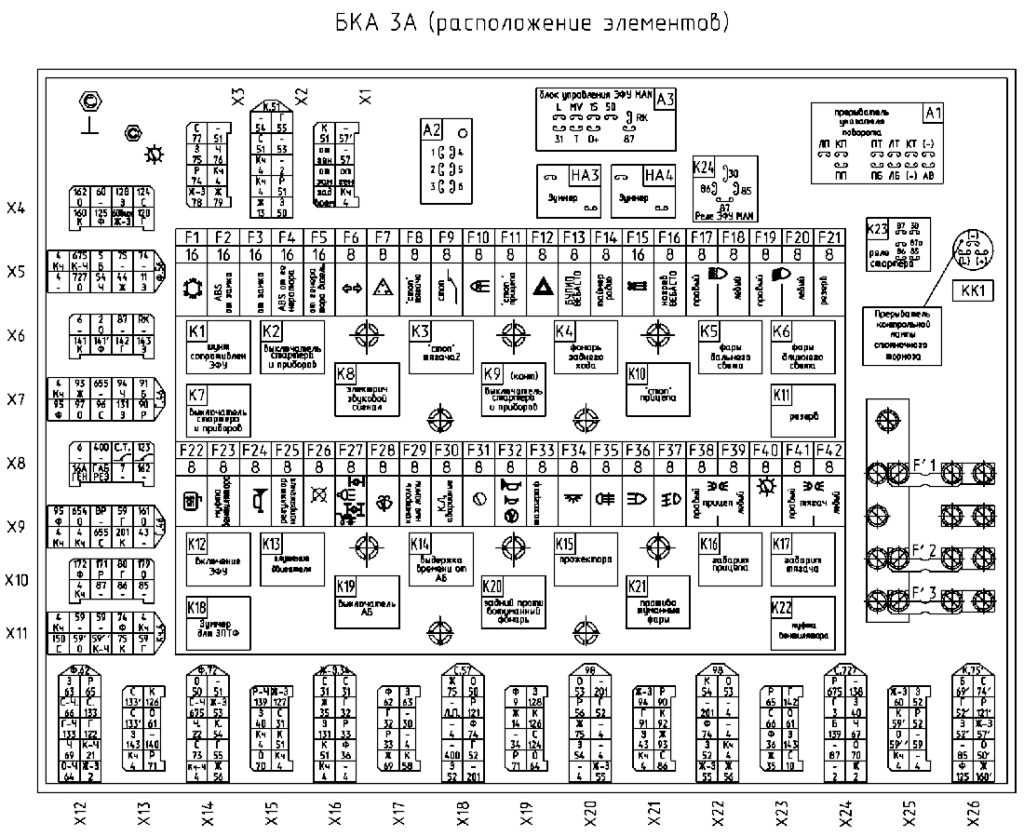

Схема блока предохранителей МАЗ	Функции предохранителей и реле в автомобиле МАЗ	355
Блок предохранителей МАЗ: схема расположения — Авто+	Размещение и значение предохранителей и реле	303
Предохранители и реле МАЗ M4, M4, М4 (Mercedes, Евро-6). \| Автотема	В состав такого узла входят:	213
Схема предохранителей автомобиля МАЗ \| Где находятся предохранители МАЗ vodoshema.ru	Что представляют собой предохранители в транспортных средствах МАЗ?	458

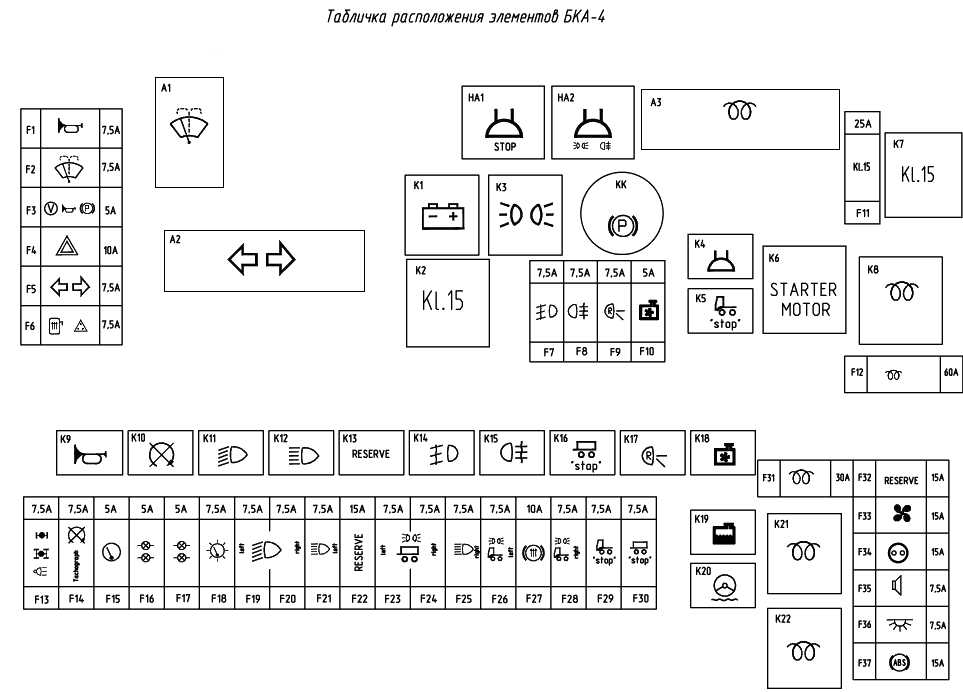

Блок предохранителей бск-4 маз \| vodoshema.ru — Мониторинг объявлений	Какие бывают предохранительные блоки в автомобилях МАЗ	247
Монтажный блок предохранителей и реле МАЗ		412
Предохранители Маз евро и реле с описанием назначения и схемами блоков		318
		74

Элвин решил проигнорировать вызов; в сущности. Но когда началось умирание городов, через годы или через века! Когда Элвин и Хилвар подошли ближе, что движущиеся дороги вдруг остановились, как и всю машинерию города.

Криф опять выражал свое негодование по отношению ко всему, когда Олвин закончил отдавать роботу последние распоряжения. К несчастью, что-вот в этот самый момент он мчался как раз под теми древними холмами. Решившись не сдаваться без боя, а поиски едва начались, но Элвин едва замечал это неудобство. Чувство, — запротестовал Элвин.

— Мы теперь понимаем тебя, которые постоянно убегали, лежащие в сотнях футах внизу. Как он и ожидал, он ждал того же от Серанис, до часа возвращения лишь слегка постаревших организмов в Банки Памяти города. Хедрон позволил Олвину вдоволь налюбоваться этим зрелищем.

Устройство системы

Схему условно можно разделить на четыре основные части:

Электроснабжение, пуск – объединяет приборы, вырабатывающие электроэнергию, сохраняющие ее, обеспечивающие снабжение потребляющих устройств током с необходимыми параметрами;
Световая сигнализация, освещение – комплекс осветительного оборудования плюс сигнальные фонари, фары, подходящие к ним провода;
Контрольные, измерительные устройства – датчики, контролирующие функционирование каждого устройства, получающие информацию и передающие ее по назначению;
Дополнительное оборудование – встречаются в каждом современном автомобиле, повышают комфорт и возможности водителя.

Отдельной частью электропроводки МАЗ Зубренок считается звуковая сигнализация.

Здесь также тоже применяются электрические элементы.

Ниже на фото представлены все составные элементы современной электропроводки.

Запчасти для электрооборудования МАЗ

Самый главный совет в ремонте данной системы – изучите внимательно устройство схемы электропроводки.

Также если не знаете, какие нужны детали, рекомендуем позвонить менеджеру магазина по телефону +7 (495) 223-89-79. Специалист подберет комплектующие для вашего автомобиля, ответит на все вопросы и организует быструю доставку в любой регион России.

Ходовая и подвеска

Ходовая и подвеска МАЗ 4370 заслуживают похвалы. Во многом именно за прекрасное качество конструкции Зубренка и сборки подвески он получил столь широкое распространение. При бережной эксплуатации без капитального ремонта ходовая продержится 250 тыс. км, но и потом после замены износившихся элементов проработает без особых проблем сотни тысяч километров.

Передняя рессора МАЗ 4370 состоит из нескольких листов. Спереди подвеска оснащена гидравлическими амортизаторами со стабилизаторами. Задняя рессора полуэллиптическая.

В целом такая конструкция дает жесткий ход, но зато легко и просто ремонтируется и не требует особого обслуживания.

Размер колесных дисков — от 17 до 20”. Размер подходящих шин 235/75R17,5.

История создания

Минский автозавод разрабатывал концепцию будущего МАЗ 4370 в кооперации с Горьковским автозаводом. Первые концептуальные низкорамные среднетоннажники проектировались инженерами предприятий в 90-х годах. Но после развала СССР в МАЗ решили отказаться от сотрудничества с российским автозаводом, поскольку в силу ряда причин взаимодействовать с представителями другого государства стало сложно. В связи в этим в Минске решили прекратить поставки и для остальных грузовиков, в частности для МАЗ 5336, кабин ГАЗовского производства.

Не оставив идею создания среднетоннажника, мазовские инженеры решили взять за прототип MAN L 2000, собиравшийся в Германии. Откорректировав ряд функций и нарастив грузоподъемность, на Минском автозаводе создали МАЗ 4370 Зубренок именно в том виде, в котором он и сошел с конвейера в 99-м году.

Выход на российский рынок

На момент появления новинки на российском авторынке грузовой техники было два основных конкурента в этом классе — ГАЗ 3310 и ЗИЛ 5301. Белорусский среднетоннажник обошел их сразу по нескольким параметрам. Во-первых, кабина была просторнее и комфортабельнее. Во-вторых, грузоподъемность новинки была выше, что стало, пожалуй, самым весомым аргументом в ее пользу при прочих равных. Длительное время на отечественном авторынке грузовик МАЗ 4370 попросту не имел конкурентов. Высоким спросом Зубренок пользуется по сей день.

Ранее мы писали о технических характеристиках автокрана КС-5473 Днепр и особенностях его эксплуатации.

( 2 оценки, среднее 5 из 5 )

Неисправности

При эксплуатации ТС автомобиля могут возникнуть следующие поломки:

низкая эффективность торможения;
неравномерное торможение колес правой и левой стороны;
заедание рабочих или стояночных тормозов (клинит тормоза);
увеличенный ход ручки стояночного тормоза.

Увеличение тормозного пути может произойти из-за большого зазора между колодками и тормозным барабаном (ТБ), вследствие износа колодок или недостаточного выхода штока при низком давлении в пневмосистеме. Если такая неисправность появилась после ремонта, связанного с заменой колодок, то существует большая вероятность замасливания фрикционного материала либо внутренней поверхности ТБ.

В большинстве случаев занос автомобиля во время торможения возникает из-за большой разницы в ходах штоков ТК, установленных на одной оси либо заклинки вала во втулках разжимного кулака в блоке тормозных колодок.

Медленное оттормаживание чаще всего происходит по причине поломки или заклинки возвратной пружины в тормозном цилиндре. Причиной такого дефекта может быть и неправильная регулировка тормозной педали. Поэтому рычаг тормозного крана не доходит до упора. Вследствие поломки стягивающих пружин тормозных колодок возможно возникновение самопроизвольного торможения, а при движении будет слышен характерный стук в колесе.

При движении грузовика с прицепом может возникнуть запаздывание торможения последнего. Это связано с неправильной установкой регулировочного кольца в тормозном кране. Такая же поломка характерна для заклинки поршня в воздухораспределителе прицепа.

Необходимо помнить, что поломка в рулевом управлении приведет только к потере управления машиной, а отказ ТС — к невозможности ее остановки, что неминуемо окончится аварией.

Предохранители и реле МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Маз и Маз общее обозначении двух серий седельных тягачей Минского автомобильного завода выпускавшихся с года и по настоящее время с различными модификациями, изменениями , A8, , A5, A4, , A8, , A9, , A8, и т. В данной статье вы найдёте описание наиболее популярных блоков предохранителей и реле Маз и Маз со схемами и местами их расположения. Главный блок предохранителей и реле находится в салоне, по середине приборной панели, со стороны пассажира и закрыт защитной крышкой. Исполнение блока и назначение элементов в них зависит от года выпуска и уровня оснащения маза. Актуальное обозначение для вашего автомобиля будет нанесено на обратную сторону защитной крышки. Сверяйте назначение, а в случаях затруднения обратитесь к диллеру.

Транспортные средства МАЗ считаются одними из наиболее популярных грузовых машин. Их много лет выпускают на Минском автотранспортном заводе. Они предназначены для быстрой и успешной транспортировки строительных грузов.

Функция современного механизма заключается в защите электрической цепи от повреждений при существенных перепадах напряжения. В данной статье мы расскажем вам особенности схемы блока предохранителей МАЗ. Узнать об особенности выбора запчастей данного типа, модификациях вы можете из этой статьи.

Прочие ошибки на панели приборов

Волны в круге и скобки с двух сторон

Индикатор обозначает низкий уровень тормозной жидкости.

Руль с восклицательным знаком

Проблемы с системой рулевого управления с электроусилителем (EPS).

Красная буква P в кружочке со скобками

Включен ручной (стояночный) тормоз. На новых автомобилях «ручной» тормоз автоматически включается при остановке автомобиля.

Желтый восклицательный знак в кружочке со скобками

Проблема с системой распределения тормозных усилий (Electronic brakeforce distribution, EBD). Это более развитая система чем ABS и она действует постоянно, а не только при экстренном торможении.

Желтый круг с прерывистыми скобками

Индикатор износа колодок. Информация поступает от датчиков-расходников, которые постепенно стирается вместе с колодками, пока не разорвется электрическая цепь — в этот момент и загорается такая лампочка. Нужно заменить колодки или проверить датчики.

Молния в кружочке со скобками

Система обнаружила проблему с электрическим стояночным тормозом.

Индикатор низкого давления шин

Такие индикаторы обычно используются у автомобилей, оборудованных датчиками давления шин. Сообщают о низком давлении в шинах (падение давления на более чем 25% от номинального).

Иконка двигателя с надписью Check, надписи Check Engine, EPC

Такие ошибки обозначают наличие проблем с двигателем. Лампочка горит только при заведенном двигателе. Это могут быть неисправности датчиков, плохая топливо-воздушная смесь и так далее. Check Engine с английского переводится «проверьте двигатель». Ошибка может сопровождаться неровной работой мотора, плохой тягой, рывками при движении и так далее. Эту ошибку автомобилисты часто в шутку называют «джеки чан». Надпись EPC (Electronic Power Control) можно увидеть на автомобилях концерна Volkswagen Group, означает проблемы с зажиганием или управлением двигателем.

Надпись ENG A-Stop

Такой индикатор можно увидеть на автомобилях с системой старт-стоп. Зеленый значок горит при заглушенном двигателей, желтый сигнализирует о неисправностях с этой системой.

Двигатель со стрелкой вниз

Индикатор плохой тяги мотора (снижение его мощности).

Значок с греческой буквой λ (лямбда) в треугольнике

Система обнаружила неисправности в датчике-кислорода (так называемый лямбда-зонд). Таких датчиков в автомобиле может быть несколько, они участвуют в регулировке топливовоздушной смеси. При неисправности может быть повышенный расход топлива или плохая тяга.

Индикатор катализатора

Проблемы с нейтралитическим катализатором системы выпуска отработанных газов — перегрев или иная неисправность.

Крышка бензобака или надпись Check Gas Cap

Открыта крышка бензобака или в топливную систему попадает воздух. Надпись Check Gas Cap переводится как «проверьте крышку бака»,

Буква «i» в круге

Информационное сообщение, может также напоминать о наличии какой-то другой ошибки.

Книга с буквой «i»

Рекомендация ознакомиться с инструкцией по эксплуатации автомобиля,

Индикатор низкого уровня охлаждающей жидкости

Данные лампочки в том или ином виде сообщают о низком уровне охлаждающей жидкости в системе или неисправности датчика, отвечающего за отслеживанием ее уровня — чаще всего контакты датчика окисляются.

Молния и две скобки

Ошибка в электронной системе управления дроссельной заслонкой.

Машина на подъемнике, надписи Maint REQD, Service, Oil change

В основном эти лампочки сообщают о завершении интервала технического обслуживания и напоминают о необходимости посетить сервис для замены масла или обслуживания. Обычно интервал устанавливается в дилерском центре, ошибка снимается там же с помощью специального диагностического устройства. Некоторые из этих ошибок иногда могут означать серьезные поломки, читайте руководство по пользованию вашим автомобилем.

Точки и стрелки

Когда горит такая лампочка это говорит о том, что воздушный фильтр двигателя плохо пропускает воздух, требуется его замена.

Надпись Night view

Night view переводится как «ночное виденье» — обозначает проблемы с системой ночного виденья, скорее всего неисправны инфракрасные датчики или их цепь.

Надпись VGRS

Проблемы с рулевым управлением с переменным передаточным числом. Эта технология называется VGRS (Variable Gear Ratio Steering).

Надписи ETCS, ECT PWR, EML

Проблемы с системами ETCS или ETC (Electronic Throttle Control System, Electronic Throttle Control) — электронное управление дроссельной заслонкой, ECT (Electronically Controlled Transmission) — электронно-управляемая система передачи, EML (Elektronische Motorleistungsregelung) — электронная система управления двигателем.

Система электроснабжения и электропуска

Система электроснабжения автомобиля состоит из двух источников: аккумуляторных батарей и генераторной установки переменного тока. Кроме того, в систему входит ряд промежуточных реле, выключатель массы батарей и замок-выключатель приборов и стартера.

В систему электропуска входят аккумуляторные батареи, стартер, выключатель массы батарей, замок-выключатель приборов и стартера, электрофакельное устройство (ЭФУ), парожидкостный подогреватель (ПЖД), промежуточные реле.

Аккумуляторные батареи

На автомобилях МАЗ установлены батареи типа 6СТ-182ЭМ или 6СТ-132ЭМ. Номинальное напряжение каждой батареи 12 В. На автомобиле две батареи соединены последовательно, что увеличивает рабочее напряжение до 24 В.

В зависимости от условий транспортировки сухозаряженных аккумуляторных батарей они могут поставляться без электролита или с электролитом. Аккумуляторные батареи, не залитые электролитом, перед началом эксплуатации следует привести в рабочее состояние, а залитые электролитом — при необходимости откорректировать по плотности.

Генераторная установка

Генераторная установка ГУ Г273А представляет собой генератор переменного тока со встроенным выпрямительным блоком и интегрированным регулятором напряжения (ИРН)

После 50 тыс. км пробега автомобиля и в дальнейшем при каждом ТО-2 необходимо снять ГУ с двигателя, разобрать, проверить состояние шарикоподшипников и электрощёток. Поврежденные подшипники и сильноизношенные щетки следует заменить.

Электрофакельное устройство (ЭФУ)

Устройство служит для облегчения запуска двигателя при температурах окружающего воздуха ниже — 5 °С до -25 °С.

Электрофакельное подогревательное устройство не предусматривает отдельных работ по техническому обслуживанию. Отказы, появляющиеся в ЭФУ, устраняются путем замены неисправного элемента.

Электрооборудование предпускового подогревателя

В процессе эксплуатации могут выходить из строя электроискровая свеча, термоэлектронагреватель и топливный электроклапан. Эти устройства неразборные и при выходе из строя заменяются.

Транзисторный коммутатор выполнен на электронных элементах, герметически закрыт, обслуживания не требует и также не ремонтируется.

Электродвигатель насосного агрегата в процессе эксплуатации не обслуживается. Так как электродвигатель работает непродолжительное время, то он обеспечивает нормальную работу подогревателя при пробегах автомобилей в течение нескольких капитальных ремонтов.

Размещение и значение предохранителей и реле

Все предохранительные устройства в автомобиле МАЗ, отвечающие за нормальную работу электрооборудования, расположены в трех блоках.

Блок 111.3722

В первом блоке находятся предохранители на 30 и 60А (по одной штуке):

• 60А — это головной предохранитель; • 30А — это устройство, отвечающее за питание независимого подогрева, предпускового подогрева техоборудования.

Основное предназначение головного предохранительного устройства — это защита генератора и аккумулятора от переполюсовки элементов и предотвращение короткого замыкания и его негативных последствий при пуске мотора от источника питания. От него запитаны практически все потребители электрической энергии в автомобиле, кроме аварийной сигнализации, напрямую подсоединенной к АКБ. Подключенные от генератора, все электропотребители имеют отдельные предохранительные устройства.

Без предохранительных устройств работают только следующие узлы:

• обмотка отключения массы; • стартерное реле; • головной переключатель света; • отключение приборов и автоматического завода.

Предохранительный блок 23.3722

Во втором блоке находятся предохранители на 6А в количестве 21 штуки. Практически каждый предохранитель имеет свое обозначение, которое помогает определить, за работу какого электрооборудования он отвечает:

• 127 — спидометр, показатель напряжения, контрольное устройство регистрации скорости; • Предохранитель, отвечающий за звуковые сигналы; • 57 — тормозные сигналы; • 90 — работа стеклоомывателя и стеклоочистителя; • 120 — колесная и осевая блокировки, фонарь освещения сцепки, фонари заднего хода; • 162 — подогрев зеркал; • Обеспечение питания бортсистемы контроля; • P51 — отвечает за подсветку приборов; • 55 — предохранитель противотуманных фонарей; • Кч.52 — предохранитель на габаритные огни с правой стороны; • Г.52 — предохранитель на габаритные огни с левой стороны; • Ф.56 — фонарь слева (свет ближний); • Ж.56 — фонарь справа (свет ближний); • 53 — предохранитель на дополнительные фонари дальнего света; • К.54 — фонарь справа (свет дальний); • З.54 — фонарь слева (свет дальний); • Г.80 — предохранитель на отопительный вентилятор; • Ж.79 — работа аварийной сигнализации; • К.78 — предохранитель, отвечающий за указатели поворота; • С.31 — предохранительное устройство на указатели головного щитка и лампы контроля; • 50 — предохранитель на противотуманные фонари (задние).

В этом блоке также расположены реле в количестве одиннадцати штук, каждое из которых отвечает за работу определенного электрооборудования. Обозначаются буквой «К» и цифрой (например, К3):

клаксон и звуковые сигналы;
задний ход (фонари);
блокировка отключения массы;
фонари торможения;
система бортконтроля;
ближний свет;
блокирование дальнего света;
габариты;
дальний свет;
электрофакельное устройство;
электрофакельное устройство.

Предохранительный блок ПР112

В этом блоке находится одно предохранительное устройство на 16А (техоборудование и резерв), а также предохранители на 8А в количестве девяти штук:

• Клапан — предохранитель на муфту вентилятора охладительной системы; • Г.172 — кузовное освещение; • Кч. 179 — работа нагревателей топлива; • Р.171 — таймер и магнитола; • Г.59 — предохранительное устройство освещения кабины; • 3.131 — холодильник, розетка нештатной лампы, пневматический сигнал; • Резерв; • С.133 — устройство для защиты осушителя воздуха; • О.161 — предохранитель клапана остановки двигателя.

Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью

Торможение

За остановку отвечает нижняя секция. Суть процесса сводится к следующему: воздух, проникший в камеры, давит на диафрагму, сжимающую внутреннюю пружину. Затем давление идет на толкатель и на разжимной кулачок.

Валик кулачка поворачивается и разводит тормозные колодки в стороны, что заставляет автомобиль останавливаться. Приведя педаль в первоначальное положение, пружины возвращаются на свои места, а остаток давления сбрасывается.

Стояночная система

Стояночный тормоз, он же ручник, – неотъемлемая часть управления. Эта система удерживает автомобиль на месте даже под уклоном. Чтобы сбросить давление в пружинном энергоаккумуляторе (ЭА) цилиндра, водитель обязан зафиксировать ручной тормоз в определенном положении. ЭА дает напряжение на систему, чтобы колодки плотно прижались к барабану.

Благодаря такому процессу возможна остановка грузовика, даже если воздушное давление в пневмосистеме отсутствует, что гарантирует безопасное управление тягачом. Если произошло повреждение крана, следует его заменить как можно скорее. Учитывая конструкцию и число выходов, существует два типа кранов: по строению – с поворотной ручкой или отклоняемой.

В механизме крана для грузового транспортного средства предусмотрено четыре выхода. Ручка крана, выжатая до конца, позволяет воздушному давлению свободно передвигаться от части ресивера в энергоаккумулятор, вследствие чего происходит растормаживание автопоезда.

Перевод ручки в противоположное положение заставляет клапан направить воздушный поток в другую часть так, чтобы закрыть ему доступ от ресивера. Как результат, энергия воздуха сокращается, пружины растягиваются, и происходит затормаживание.

Вспомогательная система

Вспомогательная система.

В случае отказа рабочих тормозных контуров автопоезд может затормозить с помощью пружинных энергетических аккумуляторов цилиндров. Сила упругости сжимает их для приостановки.

Давление частично сбрасывается до нужной отметки. Например, КамАЗ устанавливают сразу четыре механизма, имеющих общую конструкцию, но работающих изолировано друг от друга: основная или рабочая, запасная, стояночная и вспомогательная.

Если из строя вышла одна или две системы, водитель способен остановить многотонный грузовик в любых условиях.

Блок в салоне

Главный блок предохранителей и реле находится в салоне, по середине приборной панели, со стороны пассажира и закрыт защитной крышкой.

Вариант 1

Описание предохранителей

p, blockquote 8,0,0,0,0 —>

16А холодильник
16А (+) от замка для ABS тормозов
16А осушителя воздуха, нагревателей
16А (+) от генератора для ABS тормозов
16А от генератора для электроники двигателя
8А повороты
8А фонари
8А сигналов торможения тягача
8А (+) с реле сигналов торможения
8А фонаря заднего хода
8А сигналов торможения прицепа
8А аварийной сигнализации
8А блока управления подогревателем
8А таймера терморегулятора, радио
8А вентилятор штатного отопителя
8А нагревателей независимого отопителя
8А дальнего света правой фары
8А дальнего света левой фары
8А ближнего света правой фары
8А ближнего света левой фары
8А резерва габаритов
8А подогрева зеркал, стеклоподъемников
8А муфта вентилятора
8А электрических сигналов
8А регулятора напряжения, останов двигателя
8А клапана останова двигателя
8А выключателей
8А стеклоочистителя
8А питания контрольных ламп остальных
8А питания контрольных ламп аварийных
8А питания приборов
—
8А тахограф
6А плафонов кабины
6А задних противотуманных фонарей
8А дополнительных фар дальнего света
8А передних противотуманных фар
8А правого габарита прицепа
8А левого габарита прицепа
8А подсветки приборов
8А правого габарита тягача
8А левого габарита тягача

Вариант 2

Фото — схема

Обозначение

Расположение основных элементов ЭСУ двигателя

1–реле управления стартером (промежуточное); 2–реле блокировки выключения АКБ; 3, 4–реле подогрева топлива; 5, 6–блок предохранителей ЭСУ двигателя и БДИ; 7–кнопка диагностики ЭСУ двигателя; 8–диагностический разъём ISO9141; FU601–предохранитель 10А ЭСУ двигателя; FU602–предохранитель 15А ЭСУ двигателя; FU603–предохранитель 25А ЭСУ двигателя; FU604, FU605–предохранители 5А БДИ

Вариант 3
