Блоки предохранителей Mazda 3 BL под капотом

В моторном отсеке Mazda 3 BL расположено два блочка с защитными элементами. Рассмотрим, где установлены эти блоки. Первый смонтирован на плюсе АКБ.

Для получения доступа к нему понадобится выполнить следующие операции:

1. Демонтировать пластиковый защитный кожух АКБ посредством отжима двух защелок.
2. Ослабить затяжку минусовой клеммы аккумуляторной батареи ключом на десять и снять ее.
3. Открутить две фиксирующие гайки (под ключ на восемь) наконечников проводов блочка со стороны плюсовой клеммы АКБ.
4. Снять наконечники.
5. Ключом на двенадцать откручивается фиксирующая гайка блочка с защитными элементами у плюсовой клеммы АКБ Mazda 3 BL.
6. Выполняется демонтаж блока.

Второй монтажный блок расположен между аккумулятором и левым крылом автомобиля.

Для открытия доступа к предохранителям и реле Мазда 3 БЛ, следует снять защитный кожух. Для этого необходимо предварительно зажать фиксатор из пластмассы.

Также в подкапотном пространстве Мазда 3 2 поколения расположены два дополнительных защитных блока. Они смонтированы у переднего бампера со стороны левого крыла.

Для доступа к ним необходимо отжать пластмассовые фиксаторы.

При этом используется аналогичная схема действий, которая представлена в пункте про предохранители салонного пространства Мазда 3 БЛ.

Расшифровка схемы плавких вставок под капотом

В силовом блочке моторного отсека Mazda 3 BL используются следующие типы защитных элементов:

• маленькие – реле №2 и предохранители F4-F8, F12-F16, F22-F27, F29-F39
• большие – реле №1 и предохранители F1-F3, F9-F11, F19-F21, F28.

Зоны защит предохранителей Мазда 3 БЛ в подкапотном пространстве:

• F1, F11 – вентилятор охлаждающего контура ДВС (40А);
• F2, F24, F36, F37, F38 – ЭБУ силового агрегата Mazda 3 BL(40, 10, 15, 15, 20А);
• F3, F15 – вспомогательные цепи (50, 7.5А);
• F4 – система кондиционирования (7.5А);
• F5 – дальний свет передней оптики (20А);
• F6 – ПТФ (15А);
• F7 – предохранитель омывателя фар Мазда 3 БЛ (20А);
• F8 – люк на крыше (15А);
• F9, F10 – подогревательные элементы лобового стекла справа и слева (40А);
• F12 – подсветка салонного пространства (15А);
• F13, F26, F30 – ABS (15, 40, 10А);
• F14 – DSC (20А);
• F16, F18, F29, F31 – не задействован;
• F17 – вентилятор отопительного и вентиляционного комплекса (40А);
• F19 – подогрев стекла сзади (30А);
• F20, F21 – замок зажигания (40А);
• F22 – сигнал (15А);
• F23 – стоповые огни (15А);
• F25 – насос подачи топлива (25А);
• F27 – система обогрева переднего кресла (20А);
• F28 – программа управления электрогидравлическим усилителем рулевого колеса (80А);
• F32, F33 – ближний свет передней оптики справа и слева (15А);
• F34 – подсветка панели приборов (7.5А);
• F35 – габариты сзади (15А);
• F39 – дроссельная заслонка (15А).

Реле на аккумуляторе

Блок силовых предохранителей на плюсовой клемме АКБ Mazda 3 BL состоит из двух элементов:

F1 – генератор (100А);

F2 – не задействован.

Непосредственно в блоке расположены два реле (маленькое и большое) и предохранители F1, F2 с плавкой вставкой на тридцать ампер для защиты вентилятора охлаждающего контура силового агрегата Мазда 3 БЛ.

• Пежо боксер не реагирует на педаль газа



• Навигационная система professional bmw что это



• Какие передние стойки лучше поставить на ваз 2110



• Тойота айго что где находится



• Лада веста 15 или 16 колеса какие лучше

Предохранители и реле Mazda 3 (BK), 2003 — 2009

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Рассмотрены схемы Мазда 3 БК 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

В салоне

Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, извлеките пластмассовый держатель правой накладки тоннеля пола

2. затем уберите накладку.

3 Отожмите два пластмассовых фиксатора крепления крышки блока предохранителей (для наглядности крышка снята).

4. снимите крышку

5. На 90 градусов поверните два фиксатора

6. и опустите блок вниз 7. корпус блока можно выдвинуть вперед

Общий вид.

Схема предохранителей/реле в монтажном блоке салона
№	Ток, А	Расшифровка
37	15	Центральный замок
38	—	Резерв
39	10	Левая фара дальнего света
40	10	Правая фара дальнего света
41	—	Резерв
42	—	Резерв
43	15	Предохранитель прикуривателя Мазда 3
44	7,5	Аудиосистема
45	10	Электропривод зеркал
46	7,5	Правые габариты
47	10	Диагностический разъем
48	—	Резерв
50	20	Цепь замка зажигание
51	10	ЭБУ электрооборудованием
52	15	Аварийная сигнализация и указатели поворота
53	20	Электропривод люка в крыше
54	20	Омыватели стекол
55	Резерв
56	30	Правые электростеклоподъемники
57	30	Левые электростеклоподъемники
58	7,5	Сигнализация
59	7,5	Цепь обогрева стекол
60	Резерв
61	15	Ближний свет правой фары
62	15	Ближний свет левой фары
63	Резерв
64
—
64	10	Система подушек безопасности
65	10	Иммобилизатор комбинация приборов, система блокировки ключа в замке зажигания
66	20	ABS, система курсовой устойчивости, электронасос гидроусилителя руля
67	20	Очистители стекол
68	20	ЭБУ двигателем
69	10	Замок зажигания
70	7,5	Система подушки безопасности
71	—	Резерв
72	—
73	20	Обогрев сидений
74	25	Центральный замок
75	10	Реле муфты компрессора кондиционера
76	30	Правые передние электростеклоподъемники
77	30	Левые передние электростеклоподъемники
78	10	Фонари света заднего хода, приборы и органы управления
79	7,5	Люк в крышке
80	7,5	Левые габариты
81	7,5	Противотуманные фары, подсветка панели приборов и органов управления
82	—	Резерв
83	—
84	—
85	—
86
R1-R9	Резерв
R10	Блокировка перемещения АКПП
R11	Реле первой скорости переднего стеклоочистителя
R12	Реле второй скорости переднего стеклоочистителя
R13	Реле включения дальнего света фар
R14	Реле включения габаритов
R15	Резервное место реле
R16
R17	Реле блокировки приводов центрального замка
R18	Реле разблокировки приводов центрального замка
R19	Реле заднего стеклоочистителя
R20	Резервное место реле

В подкапотном пространстве

1. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, потяните за рычажок на задней части блока..

2. и поднимите крышку

Общий вид.

Предохранители и реле в салоне

Салонный монтажный блок предохранителей и реле Мазда 3 bk находится под вещевым ящиком (бардачком) со стороны пассажира.

Для того чтобы добраться до салонных предохранителей и реле, необходимо:

• Вытащить пластиковую клипсу из правой защитной крышки в пространстве для ног пассажира и убрать ее в сторону;
• Снять защитную пластиковую накладку предохранителей — отжав два пластмасовых фиксатора, расположенных по обе стороны защитной накладки;
• Далее небходимо повернуть на 90% оба крепления (с двух сторон), которыми удерживается монтажный блок;
• Теперь блок можно опустить вниз и выдвинуть немного вперед для удобства замены предохранителей и реле, за счет специальных держателей-кронштейнов.

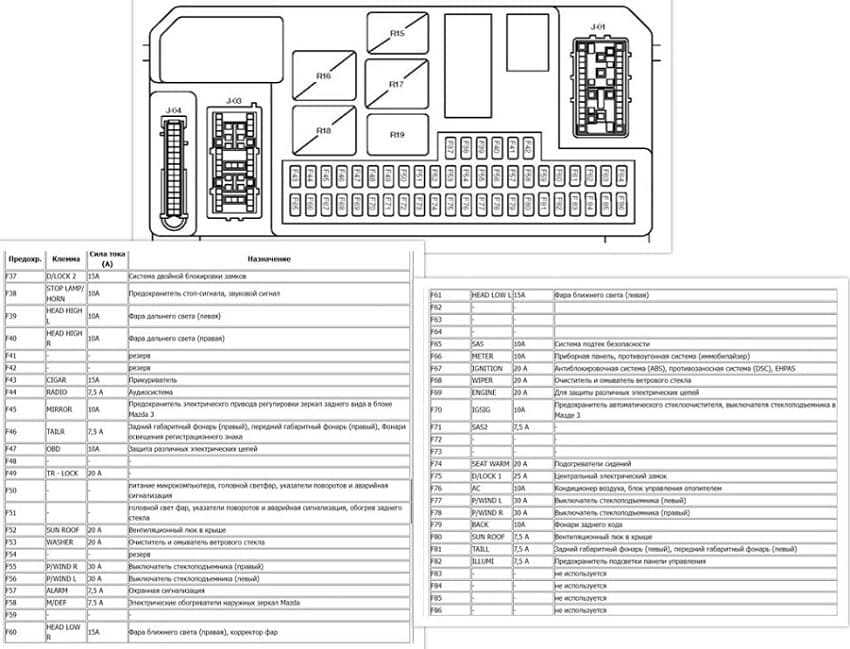

Общий вид салонного блока предохранителей Мазда 3 бкСхема предохранителей и реле в салоне Мазда 3 бк

№ на схеме	Номинал предохранителя	Защищаемая цепь
37	15 А	Центральный замок (D/LOCK 2)
38	Пусто либо 10А (на более поздних моделях; в зависимости от комплектации)	Пусто (Резерв); На более поздних моделях — Предохранитель СТОП-сигналов, Сигнал (Гудок) (STOP LAMP/ HORN)
39	10 А	Дальний свет (Левая фара) (HEAD HIGH L)
40	10 А	Дальний свет (Правая фара) (HEAD HIGH R)
41	—	Пусто (Резерв)
42	—	Пусто (Резерв)
43	15 А	Прикуриватель Мазда 3 (Lighter/Cigar)
44	7,5 А	Магнитола, Аудиосистема, Радио (RADIO)
45	10 А	Электропривод корректиовки боковых зеркал заднего вида (Mirror)
46	7,5 А	Габариты (Правая сторона передний и задний габаритные огни), Подстветка номера (регистрационного знака) (TAIL R)
47	10 А	Диагностический разъем (OBD)
48	—	Пусто (Резерв)
49	20 А	Цепь замка зажигания (TR/Lock)
50	10 А	Электронный блок упр-ния электрооборудованием (CPU PWR, пуск микрокомпьютера)
51	15 А	Аварийка (аварийная сигнализация) и Повортники (указатели поворотов) (HAZARDs)
52	20 А	Люк в крыше (его электрический привод) (SUN ROOF)
53	20 А	Омыватели переднего лобового стекла (WASHER)
54	—	Пусто (Резерв)
55	30 А	Стеклоподъемники с правой стороны (передние и задние) (P/WIND R)
56	30 А	Стеклоподъемники с левой стороны (передние и задние) (P/WIND L)
57	7,5 А	Cигнализация охранная (ALARM)
58	7,5 А	Обогреватели наружных зеркал (элкетроподогрев стекол) (M/DEF)
59	—	Пусто (Резерв)
60	15 А	Ближний свет (Правая фара) (HEAD LOW R), регулировка фонарей
61	15 А	Ближний свет (Левая фара) (HEAD LOW L), регулировка фонарей
62	—	Пусто (Резерв)
63	—	Пусто (Резерв)
64	—	Пусто (Резерв)
65	10 А	Сис-ма Подушек безопасности (SRS Airbag)
66	10 А	Иммобилайзер (противоугонная сис-ма), Приборная панель/набор приборов, сис-ма блокировки ключа в замке зажигания (METER)
67	20 А	Тормозная антиблокировочная система (ABS, АБС), сис-ма курсовой устойчивости (DSC), Гидроусилитель руля и его электронасос (EHPAS), (IGNITION)
68	20 А	Дворники (очистители лобового стекла) (WIPER)
69	20 А	Электронная система управления двигателем (ENGINE)
70	10 А	Замок зажигания; Автомотический дворник (IG SIG) (некоторые модели)
71	7,5 А	Сис-ма Подушек безопасности (SRS 2)
72	—	Пусто (Резерв)
73	—	Пусто (Резерв)
74	20 А	Подогрев сидений (обогрев) (SEAT WARM)
75	25 А	Центральный замок (D/LOCK 1)
76	10 А	Кондиционер, муфта компрессора кондиционера, (А/С)
77	30 А	Стеклоподъемник передний правый P/WIND R
78	30 А	Стеклоподъемник передний левый P/WIND L
79	10 А	Фонари заднего хода (свет ламп при движении назад) (BACK)
80	7,5 А	Люк в крыше (электропривод) (SUN ROOF)
81	7,5 А	Задний габарит (левый), передний габаритный фонарь (левый) (TAIL L)
82	7,5 А	Противоуманки (противотуманные фары), подсветка/освещение приборной панели и модулей управления (ILLUMI)
83	—	Пусто (Резерв)
84	—	Пусто (Резерв)
85	—	Пусто (Резерв)
86	—	Пусто (Резерв)

Блок реле в салоне

Добраться к основным блочкам/датчикам реле в салоне Мазда 3 bk можно, после того, как вы снимите полностью и отсоедините от подходящих к нему штекеров, салонный монтажный блок с предохранителями и раскроете (раскрутите) белый пластиковый корпус защищающий основную плату где и находятся реле.

Снимаем монтажный блок предохранителей и релеСняли защитный корпус. Монтажный блок в разборе.

№ на схеме	Защищаемая цепь
R11	Реле пониженной (первой) скорости работы передних дворников (стеклоочистителя)
R12	Реле второй скорости работы передних дворников (стеклоочистителя)
R13	Блок реле включения дальнего света фар
R14	Реле вкл-ния габаритных огней/фонарей
R15	Пусто (Резерв)
R16	Пусто (Резерв)
R17	Реле блокированя приводов центрального замка (закрытие замка)
R18	Реле разблокировки приводов центрального замка (открытие замка)
R19	Реле включения заднего дворника (стеклоочистителя), при его наличии
R20	Пусто (Резерв)

В видео ниже наглядно продемонстровано расположение реле отвественных за Дворники и снятие монтажного блока, где они расположены.

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda  3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda  3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda  3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Расшифровка салонной секции

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от компании «За рулем» показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Схема блока предохранителей в салоне Мазды 3 БК

Существует 2 варианта подключения предохранителей салонного бокса.

Первый вариант подключения.

1-й вариант

Первый вариант главной схемы перемычек в кабине Mazda 3 BK состоит из элементов, относящихся к нескольким типам электрооборудования:

• левым и правым габаритам;
• двойной блокировке дверных замков;
• фарам дальнего света;
• подсветке приборной доски;
• прикуривателю;
• стеклоподъемникам;
• магнитофону;
• вентиляционному люку в крыше;
• указателям поворотов;
• кондиционеру;
• регулировке зеркал заднего вида;
• управлению печкой;
• стоп-сигналам;
• подаче напряжения на центральный замок;
• указателям поворотов;
• подогреву сидений;
• охранной сигнализации;
• звуковому сигналу;
• подсветке ГРЗ;
• ближнему свету;
• головным фарам;
• обогреву наружных зеркал;
• корректору фар;
• АБС;
• противозаносному комплексу DSC;
• микрокомпьютеру;
• фонарям заднего хода и т.д.

На этой плате находятся релейные переключатели, обеспечивающие правильный порядок запуска таких приборов:

• передних дворников;
• ближнего и дальнего света;
• переключателя АКПП;
• габаритных огней;
• блокировок и разблокировок замков, багажника и т.п.

Ремонт Mazda 3 Мазда 3 Предохранители

1. Руководства по ремонту
2. Руководство по ремонту Mazda 3 (Мазда 3) 2003-2008 г.в.
3. Предохранители

Предохранители служат для того, чтобы прервать цепь, когда сила тока превысит определенное значение, и защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием. Блок предохранителей расположен под панелью приборов со стороны водителя.

Каждый из предохранителей защищает свою цепь, принадлежность его к той или иной цепи обозначена на крышке блока предохранителей.

Рис. 7.2 . Пример исправного и неисправного предохранителей

Рис. 7.3 . Специальный пинцет для извлечения предохранителей

Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь. Если предохранитель защищает несколько цепей, то их необходимо подключать поочередно, чтобы по перегоранию предохранителя определить неисправную цепь.

Отопитель и кондиционер потребляют большой ток, поэтому блок предохранителей имеет выключатель для защиты их цепей. Если цепь размыкается выключателем, выключите отопитель и кондиционер, перед тем как нажать кнопку повторного включения выключателя.

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание автомобиля 1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Описание автомобиля 1.2. Система пассивной безопасности 1.3. Использование автомобиля по назначению 1.4. Устранение неисправностей, возникших в пути или перед началом движения 1.5. Таблицы

2. Двигатель 2.0 Двигатель 2.1. Общее описание новых двигателей моделей L8, LF и L3 2.2. Механическая часть двигателей 2.3. Приложение 1 2.4. Приложение 2 2.5. Приложение 3 2.6. Двигатель Z6 – механическая часть 2.7. Система смазки 2.8. Система охлаждения 2.9. Система впуска 2.10. Топливная система 2.11. Система выпуска отработавших газов и система снижения токсичности 2.12. Система зажигания 2.13. Система управления 2.14. Таблицы

3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление 3.2. Механическая коробка передач 3.3. Автоматическая коробка передач 3.4. Приводной механизм 3.5. Таблицы

4. Ходовая часть 4.0 Ходовая часть 4.1. Колеса и шины 4.2. Подвеска 4.3. Таблицы

5. Рулевой механизм 5.0 Рулевой механизм 5.1. Общие сведения 5.2. Общие проверки 5.3. Рабочие операции с рулевым механизмом 5.4. Таблицы

6. Тормозная система 6.0 Тормозная система 6.1. Общие сведения 6.2. Тормозная система 6.3. Таблицы

7. Бортовое электрооборудование 7.0 Бортовое электрооборудование 7.1. Общие сведения 7.2. Система электроснабжения 7.3. Система освещения 7.4. Стеклоочистители и стеклоомыватели 7.5. Иммобилайзер 7.6. Проверки электрооборудования 7.7. Таблицы

8. Кузов 8.0 Кузов 8.1. Общие сведения 8.2. Навесные компоненты кузова 8.3. Остекление кузова 8.4. Сиденья 8.5. Кондиционер и отопитель 8.6. Таблицы

Электросхема Мазда Демио

Схема (Мазда Демио электрическая) достаточно сложная. Работает под напряжением 12 Вольт с отрицательной «землей»

Параллельно необходимо обращать внимание на указанные ключевые обозначения

• Цвет провода.
• Текст (скобки).
• Точки заземления проводов, ламп.
• Разъемы.
• Открытые реле.

При регламентных работах автоэлектрики в салоне, иногда неисправен блок illumi (электрические цепи Мазда Демио горит).

Электрическая (Мазда Демио схема) предусматривает наличие проводов разного цвета:

• черного;
• оранжевого;
• коричневого;
• розового;
• зеленого.

На страницах технической документации они обозначены заглавными латинскими буквами, где первая литера – основной колер провода. Вторая – указывает цвет полосы. Количество цепей (электрические Мазда Мемио, горит, illum) бывает неодинаковым.

Правильная замена плавких вставок

Перед заменой предохранителя Мазда 3 БК необходимо выявить и устранить причину перегорания плавкой вставки. Для этого проверяется соответствующее зоне защиты оборудование.

Порядок смены плавких вставок и реле Mazda 3 BK в салонном и подкапотном пространстве:

Первоначально снимается защитный кожух с монтажных блоков. Выполнение этой процедуры для блочков описано ранее;

(Ссылка на источник фото)

При помощи пинцета из пластмассы вытаскивается поврежденный элемент. Как правило, разрыв перегоревшей вставки просматривается визуально после извлечения из контактной части. При повреждении силовых предохранителей в блоке Мазда 3 БК под капотом, следует демонтировать кожух, потянув вверх. При этом преодолевается сопротивление фиксаторов из пластика.

Далее откручиваются гайки крепления плавкой вставки в количестве двух штук, и она извлекается. Если требуется смена реле, то его необходимо потихоньку расшатывать из стороны в сторону и вытаскивать;

Затем устанавливается запасной защитный элемент электрической цепи с аналогичными токовыми характеристиками.

На тыльной стороне кожуха силовых блоков Mazda 3 BK нанесена схема расположения плавких вставок и реле. Там же расположены отсеки для запасных предохранителей и пинцет.

Замена плавких вставок

На Мазде 3 применяются плавкие вставки ножевого типа. Они состоят из 3 компонентов:

• пластмассового, стеклянного или фарфорового корпуса;
• группы из 2 контактов;
• проволочной спирали, перегорающей при повышении электрических характеристик.

Чаще всего причинами становятся:

• повышение напряжения в бортовой сети;
• увеличение нагрузки из-за подключения нестандартного оборудования большой мощности;
• короткое замыкание из-за попавшей влаги или разрушившегося изоляционного слоя проводов;
• окисление или неплотное прилегание контактов;
• использование восстановленных или некачественных предохранителей;
• установка монет, фольги, проволоки, гвоздей и т.п в качестве заменителя перемычки;
• несвоевременный ремонт;
• нарушение регламента обслуживания;
• неисправность оборудования.

После устранения причин можно приступать к замене предохранителей.

Порядок работы таков:

1. Остановить автомобиль на ровном участке дороги.
2. Включить стояночный тормоз.
3. Обесточить электрооборудование.
4. Повернуть ключ в замке зажигания в нулевое положение.
5. Снять клеммы с аккумуляторной батареи.
6. Вскрыть модуль с неисправной перемычкой.
7. Найти по схеме повреждение.
8. Убедиться визуально, что вставка сгорела, или прозвонить ее мультиметром.
9. Сухой рукой или диэлектрическими щипцами вытащить дефектную деталь.
10. Установить на место новую аналогичного номинала.
11. Запустить двигатель.
12. Проверить работоспособность оборудования.
13. Установить снятые детали на место, если неисправность устранена.

Чтобы не оказаться в сложной ситуации во время поездки, необходимо регулярно проверять запас резервных предохранителей и пополнять его.

Интерьер Мазда 3 хетчбэк, седан

Внутри салона применены материалы только высокого качества. Панель приборов, хоть и считается эксклюзивной частью, без революционных новшеств. Устройства размещены в 2-х колодцах, между ними расположен 4-х дюйм. экран маршрутизатора. Фланговая модификация имеет оригинальный приборный щиток с тахометром в центральной части. Сверху передней панели в углублении под козырьком находится 7-ми дюйм. LCD-дисплей современной мультимедиа системы MZD Connect.

Навигационная и развлекательная системы имеют опцию интернет и радио, со спутниковой связью, которые показывают информацию о ситуациях на дороге, есть возможность управлять голосовыми командами. В дверных картах и полке сзади имеются шесть динамиков.

Кресла достаточно комфортные, со светлой или темной отделкой, а в более дорогих вариациях с эл. приводом, подогревом и опцией памяти.

В стандартную вариацию входит такой функционал: структура контролирования «мертвых» зон, структура экстренного торможения, помощник при старте на подъем, структура контроля дистанции сзади авто, контролирование за полосой движения, система слежения за состоянием водителя. При сильном нажатии на тормоз срабатывает аварийная «сигналка». Дорогие модификации имеют проекционный экран, структуру контролирования тяги, регулировку усилия рулевым колесом, а также настройки подвески.

Mazda 3 | Предохранители | Мазда 3

1.43. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Блок предохранителей

Блок предохранителей расположен под приборным щитком на стороне водителя. В
случае если перегорит какой-либо из предохранителей, необходимо отыскать и устранить
причину перегорания предохранителя перед его установкой нового. Запасные предохранители
расположены в блоке предохранителей.

Мощности предохранителей

Электрооборудование салона

1

15 А

Прикуриватель

2

10 А

(Радиоприемник)

3

10 А

Реле печки

4

10 А

4А/ Т (модели с автоматической коробкой передач)

5

20 А

(Передний и задний кондиционер)

6

10 А

Указатели поворотов

7

10 А

Приборы приборного щитка

8

10 А

Звуковой сигнал

9

15 А

Стеклоочистители

10

10 А

Стеклоподъемники

11

10 А

Система привода на все колеса, управление повышающей передачей
(модели с автоматической коробкой передач)

12

15 А

Замки дверей

13

10 А

Фонарь освещения слона, часы

14

15 А

Фонарь заднего хода

15

15 А

Огни стоп-сигнала

16

25 А

Печка

17

15 А

Гнездо питания

18

10 А

(Печка, обогревающая заднюю часть салона)

( ) – обозначает оборудование, которое может быть не установлено
А/Т – автоматическая коробка передач

Двигательный отсек

Пережигаемые перемычки

1	60 А	Аккумулятор
2	100 А	Генератор
3	20 А	Система многоточечного впрыска топлива
4	40 А	Замок зажигания
5	30 А	Обогреватель заднего стекла
6	30 А	Стеклоподъемники
7	30 А	(Кондиционер)
8	40 А	Фары

Предохранители

9	10 А	(Компрессор кондиционера)
10	25 А	Вентилятор компрессора
11	10 А	Задние габаритные огни
12	10 А	Фары дальнего света
13	10 А	Система аварийной сигнализации

( ) – обозначает оборудование, которое может быть не установлено

Перед заменой предохранителя
поверните ключ в замке зажигания в положение LOCK или достаньте его из замка
зажигания.

10 А	Красный
15 А	Голубой
20 А	Желтый
30 А	Зеленый

Если вам необходимо заменить предохранитель, снимите ключ для снятия предохранителей с крышки и с его помощью достаньте перегоревший предохранитель так, как показано на рисунке.

Мощности предохранителей
и защищаемые ими цепи указаны на крышке блока предохранителей. Если предохранитель
часто перегорает, отыщите причину неисправности и устраните ее.

Двигатель Mazda 3

Силовые установки в данном автомобиле остались такими же, но их серьезно переделали. Разработчики из Японии снизили расход горючего, теперь все двигатели соответствуют автомобильному стандарту Euro-6. Линейный ряд силовых установок представлен 3-мя новейшими образцами и 1-м новым двигателем. Все моторы бензиновые с 4-мя цилиндрами рядные:

Первый мотор с объемом в 1.4 л. мощность которого оценивается в 105 л. сил;

Второй мотор объемом в 1.5 л. мощность составляет 120 л. сил;

Третий мотор объемом в 2.0 л. и мощностью в 160 л. сил;

Ну и последний – турбомотор Скай Актив, объем которого 2.5 л. а мощность соответственно – 190 л. сил.

Моторы работают вместе с 6-ти скоростной «механикой», либо 4-х и 6-ти диапазонным «автоматом». С 2-х л. силовой установкой машина до 100 разгоняется за 8.6 сек. А максимальная скорость составляет 215 км/час. Расход горючего в смешанном цикле – около 6 л. В разработке стоит многотопливный двигатель, работающий как на бензине, так и природном газе (пропан). Производитель сообщает, что для этого автомобиля разрабатывается трансмиссия с полным приводом.

Передняя и задняя подвеска целиком независимая. Спереди – на стойках Макферсон, задняя же – многорычажная структура.

Тормозная структура спереди дисковая, с вентиляцией, сзади – дисковые механизмы.

14.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15	Автоматическая коробка передач	10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	«Плюс» продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод «S»	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24, на электрических схемах автомобиля
обозначается номером 224, то есть на электрических схемах к номеру предохранителя
впереди добавляется цифра 2.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом
защиты, который в случае перегрузки автоматически выключается (например, при
примерзании стекол) и через несколько секунд опять включается.

Краткий экскурс в историю

«Мазда 3» (1 поколение) увидела мир в 2004 году. Модель оказалась очень удачной и несколько лет прекрасно продавалась. А вот последующее поколение, которое дебютировало в 2008 году, не сумело удержать клиентуру, влюбившуюся в первую версию модели. И даже рестайлинг 2011 года, в котором вроде бы были учтены все грехи создателей, не помог. Таким образом, модель просто-напросто нуждалась в перезагрузке и создании нового образца, который смог бы удивить публику так же, как первая версия. Так и появилась «Мазда 3» 3 поколения, мировая премьера которой состоялась летом 2013 года. Давайте выясним, смогли ли японские конструкторы создать авто, достойное первой «трешки»!
