Блок предохранителей mazda 6 (gh1, 2009-2012)

Где находятся?

Непосредственно самих блоков предохранителей в автомобиле Мазда 2006 или 2008 года выпуска несколько. И не даром, ведь современные иномарки (даже начиная с 2002 года выпуска) являются буквально «нафаршированными» современными гаджетами и прочими типами оборудования. Поэтому защита всех приборов является приоритетной задачей для блока предохранителей. Элементы защиты омывателя, прикуривателя, ламп передних фар, лампочек задних огней, противотуманных фар или омывателя фар — все это нуждается в надежной защите. Поэтому инженерами компании было принято решение внедрить несколько БП в авто.

Автомобиль Мазда 6

Главный БП располагается в салоне автомобиля, в районе водительского сиденья. Чтобы добраться до него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.

Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны. В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.

Правила замены плавких вставок

При отказе в функционировании какого-либо электрооборудования, следует проверить целостность соответствующих предохранителей Мазда 6 3 поколения в салонном и подкапотном пространстве. При выявлении перегоревшей плавкой вставки потребуется выполнить смену. Замена защитного элемента Mazda 6 GJ производится в следующем порядке:

1. Ключ в замке зажигания устанавливается в положение «OFF»
2. Отключаются все потребители электрической энергии
3. Демонтируется защитная крышка монтажного блока

   (ссылка на источник фото)

4. Извлекается вышедший из строя и устанавливается новый предохранитель с идентичным номинальным током плавкой вставки

   (ссылка на источник фото)

5. Выполняется установка защитного кожуха.

   (ссылка на источник фото)

В случае отсутствия под рукой плавкой вставки с требуемым номиналом, можно временно задействовать устройства из других гнезд силового блока. При этом выбирать потребуется защитный элемент с аналогичным номинальным током, учитывая его зону защиты

Чтобы не снять питание с важного электрооборудования автомобиля, лучше воспользоваться предохранителями цепей питания розеток или мультимедийного комплекса

Указанная процедура опасна, так как плавкая вставка обеспечивает защиту электрической цепи с большой токовой нагрузкой. При ошибочных действиях велика вероятность поражения электрическим током, формирования короткого замыкания или воспламенения Mazda 6 GJ. Для замены рекомендуется обратиться за технической помощью в дилерский центр.

Блок в салоне

Он находится внизу стойки панели, слева около ноги водителя.

p, blockquote 8,0,0,0,0 —>

1	30А Р. WIND IG — Стеклоподъемники
2	10А AFS — Система адаптивного освещения
3	30А D. LOCK — Центральный замок двери
4	SPARE — Резерв
5	7,5А ILLUMI — Освещение панели приборов
6	15А CIGAR — Прикуриватель
7	5А MIRROR — Электропривод боковых зеркал заднего вида
8	15А OUTLET — Электрическая розетка
9	SPARE — Резерв
10	SPARE — Резерв
11	15А ENGINE IG — Система управления двигателем
12	30А D. LOCK — Центральный замок двери
13	15А METER IG — Панель приборов
14	SPARE — Резерв
15	20А WIPER — Стеклоочиститель и стекло омыватель
16	10А A/C — Компрессор кондиционера
17	10А R.WIP — Стеклоочиститель и стекло ­омыватель двери задка
18	15А ROOM — Плафоны освещения салона

Правила замены плавких вставок

При отказе в функционировании какого-либо электрооборудования, следует проверить целостность соответствующих предохранителей Мазда 6 3 поколения в салонном и подкапотном пространстве. При выявлении перегоревшей плавкой вставки потребуется выполнить смену. Замена защитного элемента Mazda 6 GJ производится в следующем порядке:

(ссылка на источник фото)

(ссылка на источник фото)

(ссылка на источник фото)

В случае отсутствия под рукой плавкой вставки с требуемым номиналом, можно временно задействовать устройства из других гнезд силового блока. При этом выбирать потребуется защитный элемент с аналогичным номинальным током, учитывая его зону защиты

Чтобы не снять питание с важного электрооборудования автомобиля, лучше воспользоваться предохранителями цепей питания розеток или мультимедийного комплекса

Указанная процедура опасна, так как плавкая вставка обеспечивает защиту электрической цепи с большой токовой нагрузкой. При ошибочных действиях велика вероятность поражения электрическим током, формирования короткого замыкания или воспламенения Mazda 6 GJ. Для замены рекомендуется обратиться за технической помощью в дилерский центр.

Где находятся?

Автомобиль Мазда 6

Главный БП располагается в салоне автомобиля, в районе водительского сиденья. Чтобы добраться до него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.

Это интересно: Как слить и заменить тосол на ВАЗ 2107 по всем правилам — инструкция по замене охдаждающей жидкости

Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны. В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля.

Большинство предохранителей установлено в монтажном блоке, расположенном в моторном отсеке. Назначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке.

Кроме того, предохранители расположены в монтажном блоке в салоне автомобиля в торце панели приборов с левой стороны. Цепи, защищаемые этими предохранителями.

В салоне

1) Для получения доступа к монтажному блоку расположенному в салоне, отожмите фиксатор и, сдвинув крышку вбок…

2) …снимите ее с торца нижней облицовки передней стойки двери, преодолевая упругое сопротивление фиксаторов.

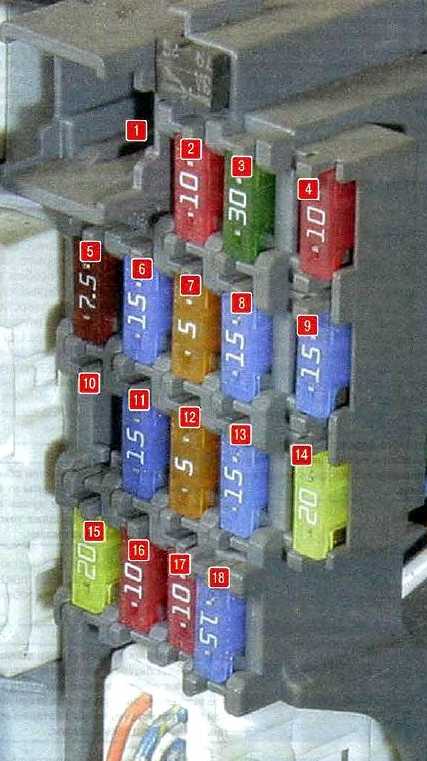

Номера предохранителей в монтажном блоке, расположенном в салоне

Цепи, защищаемые предохранителями, установленными в монтажном блоке салона Мазда 6 (GH)

Номер	Сила тока, А	Защищаемая цепь
1	30	Стеклоподъемники
2	10	Система адаптивного освещения
3	30	Центральный замок двери
4	—	Резерв
5	7,5	Освещение панели приборов
6	15	Прикуриватель
7	5	Электропривод боковых зеркал заднего вида
8	15	Электрическая розетка
9	—	Резерв
10	—	Резерв
11	15	Система управления двигателем
12	5	Система безопасности
13	15	Панель приборов
14	—	Резерв
15	20	Стеклоочиститель и стеклоомыватель
16	10	Компрессор кондиционера
17	10	Стеклоочиститель и стеклоомыватель двери задка
18	15	Плафоны освещения салона

В моторном отсеке

1) Для получения доступа к монтажному блоку, расположенному в моторном отсеке нажмите на фиксатор крышки…

2) …и снимите крышку. Номера плавких вставок, предохранителей и реле в монтажном блоке, расположенном в моторном отсеке

Цепи, защищаемые предохранителями и реле, установленными в монтажном блоке моторного отсека Мазда 6 (GH)

Номер	Сила тока, А	Защищаемая цепь
Реле
R1	Реле компрессора кондиционера
R2	Главное реле
R3	Реле ближнего света фар
R4	Реле стартера
R5	Реле звукового сигнала
R6	Задние фонари
R7	Реле бензонасоса
R8	Электрическая розетка
R9	Репе малых оборотов вентилятора системы охлаждения двигателя
R10
R11	Реле дальнего света фар
R12	Реле высоких оборотов вентилятора системы охлаждения двигателя
R13
R14	Реле обогревателя заднего стекла
R15	Реле стартера
R16	Реле передних противотуманных фар
R17	—
R18	Реле обогревателя
Предохранители
1	40	Отопитель
2	40	—
3	30	Электростеклоподъемники
4	40	Система пуска двигателя
5	40	Защита электрических цепей
6	60	Антиблокировочная система
7	30	Электровентилятор системы охлаждения двигателя
8	20	AUX HEATER
9	30	Электровентилятор системы охлаждения двигателя
10	50	PRECRASH
11	40	Обогреватель заднего стекла
12	40	Электропривод регулировки сиденья
13	10	Система кондиционирования
14	15	Электрическая розетка
15	DIECER
16	—
17	15	Электропривод люка крыши
18	20	Эпектрообогрев сидений
19	15	Блок управления оборудованием салона
20	25	Аудиосистема
21	20	Омыватель фар
22	15	Противотуманные фары
23	25	Электропривод замка двери
24	—
25	—
26	5	Стоп-сигналы
27	15	Звуковой сигнал
28	5	Система управления двигателем
29	10	Указатели поворота и аварийная сигнализация
30	—	—
31	10	Электронная система блокировки рулевого вала
32	10	Система управления двигателем
33	—	—
34	40	Защита электрических цепей
35	—
36	GLOWSIG
37	—
38	7.5	Электрообогрев зеркал
39	30	Антиблокировочная система и система стабилизации
40	15	Правая лампа ближнего света фар
41	15	Левая лампа ближнего света фар
42	10	Правая лампа дальнего света фар
43	10	Правая лампа ближнего света фар
44	15	Форсунки
45	20	Бензонасос
46	GLOW
47	10	Система управления двигателем
48	10	Форсунки

Это интересно: Что такое ошибка Р0420 и как ее устранить?

БП с реле под капотом

Еще один БП с реле вы можете найти в моторном отсеке, в том месте, где показано на схеме Что касается назначения звеньев:

Cхема предохранителей Mazda 6: месторасположение и способы замены

Где находятся?

Непосредственно самих блоков предохранителей в автомобиле Мазда 2006 или 2008 года выпуска несколько. И не даром, ведь современные иномарки (даже начиная с 2002 года выпуска) являются буквально «нафаршированными» современными гаджетами и прочими типами оборудования. Поэтому защита всех приборов является приоритетной задачей для блока предохранителей. Элементы защиты омывателя, прикуривателя, ламп передних фар, лампочек задних огней, противотуманных фар или омывателя фар — все это нуждается в надежной защите. Поэтому инженерами компании было принято решение внедрить несколько БП в авто.

Главный БП располагается в салоне автомобиля, в районе водительского сиденья. Чтобы добраться до него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.

Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны. В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.

Схема

Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды 2006 и 2008 года выпуска.

Под капотом

Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Об этом ниже.

Также рассмотрим таблицу назначения деталей.

БП с реле под капотом

Что касается назначения звеньев:

Номер компонента	Назначение
1	Основной предохранитель блока.
6	Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы.
7	Устройство защиты цепи сигнала рулевого колеса.
8	Этот компонент защищает цепь третьего по счету вентилятора охладительной системы.
9	Устройство, обеспечивающее защиту проводки стартера машины.
10	Четвертый по счету вентилятор охладительной системы.
11	Звено динамического прибора низких частот.
12	Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла.
13	Устройство хранит от перенапряжения лампочки противотуманных фар.
14	Отвечает за функционирование климат системы, в частности — кондиционера.
15	Основной элемент этого БП.
16	Эта деталь обеспечивает защиту ламп передних фар.
17	Отвечает за работу габаритов машины.
18	Первый по счету вентилятор охладительной системы.
19	Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя.
20	Устройство цепи противотуманных фонарей.
21	Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы.
22	Этот компонент является одним из самых основных . Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса.

Процедура демонтажа и замены

Смена компонентов БП не вызовет трудностей у владельцев Мазды. Но как же в случае необходимости осуществить процедуру замены именно БП своими руками? Об этом на примере салонного БП мы расскажем далее:

1. Сначала выключите зажигание и отключите аккумулятор от питания.
2. Найдите место расположения БП. Об этом сказано в начале статьи.
3. Демонтируйте облицовочную защитную накладку БП.
4. Отключите колодки со жгутами, подводящие к БП. при помощи отвертки выкрутите винт, который крепит его. Нажмите на защелку и демонтируйте устройство.
5. Замените БП на новый, а его установку выполните в обратной последовательности.

https://youtube.com/watch?v=juF2JlGrujY

Блок предохранителей Mazda 6 GH под капотом

(ссылка на источник фото)

Он смонтирован слева возле аккумуляторной батареи. Блочок Mazda 6 GH закрыт защитным кожухом, который снимается после нажатия на фиксатор. В него входит релейная часть и предохранители.

Схема плавких вставок

(ссылка на источник фото)

Элементы монтажного блока Мазда 6 GH моторного отсека с плавкими вставками:

• 1 (HEATER) – отопительный комплекс (40А);
• 2 (PTC) – вспомогательная отопительная система (40А);
• 3 (P.WIND) – электрические подъемники стекол (30А);
• 4 (IGKEY2) – предохранитель программы запуска силового агрегата (40А);
• 5, 34 (BTN, IGKEY1) – защита электроцепи (40А);
• 6 (ABS MOTOR) – программа предотвращения блокировки колес при торможении (60А);
• 7, 9 (FAN, AD FAN) – охлаждающий вентилятор радиатора ДВС (30А);
• 8 (AUX HEATER) – автономный отопительный комплекс (20А);
• 10 (PRECRASH) – функция предупреждения аварийной ситуации (50А);
• 11 (DEFOG) – система подогрева стекла сзади (40А);
• 12 (P. SEAT) – электрический регулятор положения кресла (40А);
• 13 (A/C MAG) – кондиционер (10А);
• 14 (OUTLET) – предохранитель розетки Мазда 6 2 (15А);
• 15, 16, 24, 25, 30, 33, 35, 37 – не задействован;
• 17 (S. ROOF) – электрический подъемник люка крыши (15А);
• 18 (S. WARM) – подогревательный комплекс кресел (20А);
• 19 (TAIL) – управляющая система салонными электроприборами (15А);
• 20 (BOSE) – мультимедийного комплекса (25А);
• 21 (H/CLEAN) – предохранитель омывателя фар Мазда 6 GH (20А);
• 22 (FOG) – ПТФ (15А);
• 23 (CLOSER) – центральный замок (25А);
• 26 (STOP) – стоповые огни (5А);
• 27 (HORN) – цепь подачи предупредительного сигнала (15А);
• 28 (EGI) – ЭБУ ДВС Mazda 6 GH (5А);
• 29 (HAZARD) – поворотники, световое оповещение аварийной остановки (10А);
• 31 (S.LOCK) – блокиратор руля (10А);
• 32 (ENGINE+B) – ЭБУ ДВС Мазда 6 2 (10А);
• 36, 46 (GLOW SIG, GLOW) – свечи зажигания Mazda 6 GH;
• 38 (M. DEF) – подогревательный комплекс внешних зеркал (7,5А);
• 39 (ABS SOL) – стабилизационная и программа предотвращения блокировки колес при торможении (30А);
• 40, 41 (HEAD LOW R/L) – ближний свет правой и левой фар Мазда 6 2 (15А);
• 42, 43 (HEAD HIGH R/L) – дальний свет правой и левой фар (10А);
• 44, 48 (INJ, EGI INJ) – впрыск топлива (15, 10А);
• 45 (F. PCM) – насос подачи топлива (20А);
• 47 (PCM) – ЭБУ ДВС (10А).

Реле

(ссылка на источник фото)

Релейная часть блочка в отсеке с двигателем внутреннего сгорания Mazda 6 2 поколения обеспечивает функционирование следующих элементов:

• R1 (A/C) – нагнетатель кондиционера;
• R2 (EGI MAIN GLOW) – основное реле;
• R3, R11 (HEAD LOW/HIGH) – соответственно ближний и дальний свет Mazda 6 GH;
• R4 (STARTER) – пусковое устройство Мазда 6 2;
• R5 (HORN) – цепь подачи предупредительного сигнала;
• R6 (BACK) – блок-фары сзади;
• R7 (EGI MAIN FUIL PUMP) – насос подачи топлива;
• R8 (OUTLET) – реле прикуривателя Мазда 6 GH;
• R9, R10 (FAN, AD FAN) – первая скорость охлаждающего вентилятора ДВС;
• R12, R13 (FAN 2, AD FAN 3) – вторая скорость охлаждающего вентилятора ДВС;
• R14 (DEFOG) – подогревательный комплекс стекла сзади;
• R15 (AT MAIN STARTER 2) – пусковое устройство;
• R16 (FOG) – ПТФ Мазда 6 2 поколения спереди;
• R17 (DEICER) – обогревательный комплекс лобового стекла;
• R18 (HEATER) – отопительная система.

Cхема предохранителей mazda 6: месторасположение и способы замены

Обмен опытом по эксплуатации, обслуживанию и ремонту автомобиля…

Предохранители и реле

Venom Вт, 13 окт 2009, 07:06

Venom Почетный маздавод Автор этого топика… Сообщения: 1267 Благодарности: 69 шт. –> Благодарности: 69 шт. Регистрация: Чт, 15 янв 2009 Откуда: Новосибирск

Re: Предохранители и реле

Venom Вт, 13 окт 2009, 07:10

Venom Почетный маздавод Автор этого топика… Сообщения: 1267 Благодарности: 69 шт. –> Благодарности: 69 шт. Регистрация: Чт, 15 янв 2009 Откуда: Новосибирск

Re: Предохранители и реле

Venom Вт, 13 окт 2009, 07:12

Venom Почетный маздавод Автор этого топика… Сообщения: 1267 Благодарности: 69 шт. –> Благодарности: 69 шт. Регистрация: Чт, 15 янв 2009 Откуда: Новосибирск

Re: Предохранители и реле

Mr. FOX Вт, 13 окт 2009, 08:59

Mr. FOX Почетный маздавод Сообщения: 2942 Благодарности: 22 шт. –>Благодарности: 22 шт. Регистрация: Пн, 14 июл 2008 Откуда: Moscow, Russia Машина: Atenza Sport 23Z 2.3

• Сайт
• ICQ

Re: Предохранители и реле

Абдурагим Пт, 22 янв 2010, 20:10

Re: Предохранители и реле

MAKSSS Пт, 22 янв 2010, 21:37

MAKSSS Продвинутый маздавод Сообщения: 539 Благодарности: 14 шт. –>Благодарности: 14 шт. Регистрация: Сб, 28 мар 2009 Откуда: Ярославль Машина: M6 FL;Sed;1,8; 2006

• Сайт
• ICQ

Re: Предохранители и реле

Абдурагим Сб, 23 янв 2010, 08:14

Re: Предохранители и реле

Venom Сб, 23 янв 2010, 21:30

Venom Почетный маздавод Автор этого топика… Сообщения: 1267 Благодарности: 69 шт. –> Благодарности: 69 шт. Регистрация: Чт, 15 янв 2009 Откуда: Новосибирск

Re: Предохранители и реле

Абдурагим Сб, 23 янв 2010, 22:05

Re: Предохранители и реле

Aleksej Вс, 24 янв 2010, 01:13

Aleksej Почетный маздавод Сообщения: 1152 Благодарности: 9 шт. –> Благодарности: 9 шт. Регистрация: Чт, 10 июл 2008 Откуда: ЛССР, Вентспилс

Re: Предохранители и реле

Абдурагим Вс, 24 янв 2010, 09:21

Re: Предохранители и реле

Абдурагим Вс, 24 янв 2010, 14:20

Re: Предохранители и реле

Venom Вс, 24 янв 2010, 16:12

Venom Почетный маздавод Автор этого топика… Сообщения: 1267 Благодарности: 69 шт. –> Благодарности: 69 шт. Регистрация: Чт, 15 янв 2009 Откуда: Новосибирск

Re: Предохранители и реле

gendor Пн, 25 янв 2010, 13:23

gendor Влившийся в движение Сообщения: 249 Благодарности: 0 шт. –>Благодарности: 0 шт. Регистрация: Ср, 26 авг 2009 Откуда: Москва | Орехово-Борисово Южное Машина: Canon EOS + 28-135

ICQ

Re: Предохранители и реле

MAKSSS Пн, 25 янв 2010, 13:39

Енто в салоне, напротив твоей левой коленки Пассажирское не работает – значит перегорел обогрев, тебе сюда viewtopic.php?f=105&t=35509&start=0

MAKSSS Продвинутый маздавод Сообщения: 539 Благодарности: 14 шт. –>Благодарности: 14 шт. Регистрация: Сб, 28 мар 2009 Откуда: Ярославль Машина: M6 FL;Sed;1,8; 2006

• Сайт
• ICQ

Re: Предохранители и реле

gendor Пн, 25 янв 2010, 18:16

gendor Влившийся в движение Сообщения: 249 Благодарности: 0 шт. –>Благодарности: 0 шт. Регистрация: Ср, 26 авг 2009 Откуда: Москва | Орехово-Борисово Южное Машина: Canon EOS + 28-135

ICQ

Re: Предохранители и реле

Абдурагим Ср, 27 янв 2010, 11:33

Re: Предохранители и реле

gendor Ср, 27 янв 2010, 12:34

gendor Влившийся в движение Сообщения: 249 Благодарности: 0 шт. –>Благодарности: 0 шт. Регистрация: Ср, 26 авг 2009 Откуда: Москва | Орехово-Борисово Южное Машина: Canon EOS + 28-135

ICQ

Re: Предохранители и реле

Tkemaly Ср, 27 янв 2010, 13:03

Tkemaly Продвинутый маздавод Сообщения: 914 Благодарности: 5 шт. –> Благодарности: 5 шт. Регистрация: Чт, 11 окт 2007

Re: Предохранители и реле

gendor Ср, 27 янв 2010, 14:15

Аккум может выдавать малый заряд и японотехника никогда не заведется, пока не подзарядишь его. Как правило такое случается на дохлых, у меня был проблемный аккум, перепробовал все, пока не посоветовали выкинуть аккумулятор.Так же может быть и нормальный аккумулятор, но авто видит его плохим, не знаю что палит, мозги или релешка какая.Такая проблема, если авто крутит мотор, все норм а вот искры нет -)

Я не специалист по авто, просто у меня была такая проблема и я все проклял. А решением оказался новый аккумулятор

gendor Влившийся в движение Сообщения: 249 Благодарности: 0 шт. –>Благодарности: 0 шт. Регистрация: Ср, 26 авг 2009 Откуда: Москва | Орехово-Борисово Южное Машина: Canon EOS + 28-135

ICQ

Предохранители мазда 6: где находятся, замена

Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды и года выпуска. Схема расположения звеньев БП в салоне машины Расшифровка элементов блока предохранителей.

Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Чтобы проверить старый предохранитель, поднесите его к лампочке. Если тонкая металлическая полоса предохранитель омывателя фар мазда 6 gj центре старого предохранителя сгорела или сломана, старый предохранитель, скорее всего, перегорел, и его следует заменить.

Вставьте новый предохранитель обратно в гнездо. Убедитесь, что он надежно зафиксирован в гнезде панели. Новый предохранитель на Мазда 6 должен предохранитель омывателя фар мазда 6 gj рассчитан на точно такую же величину номинального электрического тока.

Установите обратно на место крышку блока предохранителей Мазда 6 и надежно ее зафиксируйте. Откройте капот. Черный блок предохранителей в моторном отсеке расположен справа, за коробкой воздушного фильтра, рядом с АКБ. На нижней стороне крышки есть схема расположения предохранителей, а также еще одна в руководстве пользователя.

Также в блоке предохранителей расположены специальные щипцы.

Он должен быть рассчитан на точно такую же величину номинального тока. Самостоятельная замена главного электрического предохранителя Мазда 6 предоставляет опасность и запрещена! Его неправильная замена может привести к поражению электрическим током, короткому замыканию и возгоранию автомобиля.

Проверьте на работоспособность электрические компоненты, с которыми у вас возникли проблемы, такие как радио, фары, щетки стеклоочистителей, клаксон, электрические стеклоподъемники, задние фонари, внутреннее освещение, система кондиционирования, освещение номерного знака и прочее.

Если проблема не устранена, возможно, где-то имеется закороченный провод или вам необходимо заменить неисправный компонент. Venom Почетный маздавод Автор этого топика… Сообщения: Предохранитель омывателя фар мазда 6 gj 69 шт.

Регистрация: Чт, 15 янв Откуда: Новосибирск. Aleksej Почетный маздавод Сообщения: Благодарности: 9 шт.

Он имеет достаточно простую конструкцию, в которой может разобраться любой. Схема устройства омывателя. Все оборудование является штатным и устанавливается на заводе. Устройство расположено под фарами и закреплено в специальных отверстиях на бампере.

Предохранитель омывателя фар мазда 6 gg

Оно не заметено для окружающих, так как выдвигается на специальных полозьях, после включения. В корпусе форсунок ребра жесткости, два сопла, полость для подачи жидкости в них и резиновая посадочная прокладка. Сопла можно регулировать по высоте. Водяной насос отличается от электронасоса омывателя ветрового стекла.

Он более мощный с высоким давлением, при неотрегулированных форсунках струи жидкости достают до лобового стекла. Расположен он на бачке фароомывателя, где для него предусмотрено посадочное место. Бачок омывателя Мазда 3 имеет объем примерно 5 литров. Управление системой находится на ручке указателя поворотов. Конструкция устройства описана в инструкции по эксплуатации Мазда 3 и Мазда 6, а также там можно узнать, предохранитель омывателя фар мазда 6 gj включить омыватель фар.

Он начинает работать при нажатии на клавишу включения стеклоочистителя лобового стекла, при этом должен быть включен ближний свет. Если на автомобиле горят дневные ходовые огни, устройство не будет работать. Принцип работы — простой: при нажатии клавиши стеклоочистителя в положение, при котором начинает подаваться омывающая жидкость, одновременно омываются стекла фар и лобовое стекло.

Жидкость подается под давлением, которое увеличивается за счет встречного ветра при движении на большой скорости. При этом увеличивается расход омывающей жидкости. В этом кроется недостаток системы. Фароомыватель предохранитель омывателя фар мазда 6 gj ряд недостатков. Особенно они проявляются зимой.
