Как поменять предохранители Мазда 6
Нужно освободить фиксатор крышки блока предохранителей и снять крышку. С обратной стороны можно обнаружить запасные предохранители, щипцы для замены, и схему расположения предохранителей. Схемы также можно найти в руководстве по ремонту.
Щипцами следует ухватить нужный предохранитель и вытащить его из гнезда. Для проверки можно посмотреть на извлеченную деталь против света. Если нить внутри повреждена — предохранитель сгорел.
Впрочем, даже визуально целый предохранитель стоит заменить, раз уж потребитель, который он защищал, отказывается работать. Стоят предохранители довольно дешево.
Новый предохранитель должен же быть того же номинала (5A, 10A, 15A, 20A, и т.д.), что и сгоревший. Чтобы в этом было легче ориентироваться, предохранители окрашены в разные цвета.
Если проблема с потребителем (фары, эл.стеклоподъемники, освещение салона и другие) не устранилась, возможно имеется короткое замыкание или неисправен сам потребитель электричества.
Какие предохранители ставить на Мазда 6 GJ?
Оригинальный номер основного блока (в салоне) — GHP966730, средняя цена 1089 руб., блока предохранителей под капотом — D07A67S99B, средняя цена 2061 руб.
- 30А C244-67-S99 — 133 руб.
- 7,5А 9970-51-307 — 44 руб.
- 10А 9970-51-310 — 44 руб.
- 15А 9970-51-315 — 131 руб.
- 20А 9970-51-320 — 87 руб.
- 25А 9970-51-325 — 40 руб.
1
Блок предохранителей Мазда 6 2016 года под капотом.
4
Схема расположения предохранителей, щипцы для замены, запасные предохранители.
6
Схема расположения предохранителей со стороны моторного отделения.
7
Расшифровка назначений предохранителей со стороны двигателя.
8
Блок предохранителей в салоне под панелью слева.
12
13
Схема расположения предохранителей со стороны салона.
14
Расшифровка назначений предохранителей со стороны салона.
15
Взять щипцами нужный предохранитель.
17
Проверить целостность нити внутри предохранителя. Если она повреждена — нужно менять.
18
Вставить новый предохранитель.
19
22
Установить крышку в салоне.
Описание бензонасоса
Для того чтобы получить доступ к бензонасосу, необходимо:
- Убрать ковролин, расположенном в машине под задними сидениями.
- После этого необходимо убрать пенопласт, который находится под ним и найти небольшую фишку бензонасоса и отсоединить его.
- Далее перейти под автомобиль и отсоединить сам бензобак.
- Отсоединить патрубки, ведущие к топливному баку — снять прочные штуцеры, которые находятся в открытом доступе.
Как видно из всего вышеперечисленного, получить доступ к бензонасосу просто — справиться с такой работой может даже начинающий автолюбитель. Особое значение имеют работы с реле бензонасоса
Тут необходимы определенные знания и умения, но это, как правило, уже важно при выполнении ремонта, где требуются дополнительные инструменты, знания и соответствующая квалификация
Где находятся?
Автомобиль Мазда 6
Главный БП располагается в салоне автомобиля, в районе водительского сиденья. Чтобы добраться до него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.
Это интересно: Как слить и заменить тосол на ВАЗ 2107 по всем правилам — инструкция по замене охдаждающей жидкости
Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны. В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля.
Большинство предохранителей установлено в монтажном блоке, расположенном в моторном отсеке. Назначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке.
Кроме того, предохранители расположены в монтажном блоке в салоне автомобиля в торце панели приборов с левой стороны. Цепи, защищаемые этими предохранителями.
В салоне
1) Для получения доступа к монтажному блоку расположенному в салоне, отожмите фиксатор и, сдвинув крышку вбок…
2) …снимите ее с торца нижней облицовки передней стойки двери, преодолевая упругое сопротивление фиксаторов.
Номера предохранителей в монтажном блоке, расположенном в салоне
Цепи, защищаемые предохранителями, установленными в монтажном блоке салона Мазда 6 (GH)
| Номер | Сила тока, А | Защищаемая цепь |
| 1 | 30 | Стеклоподъемники |
| 2 | 10 | Система адаптивного освещения |
| 3 | 30 | Центральный замок двери |
| 4 | — | Резерв |
| 5 | 7,5 | Освещение панели приборов |
| 6 | 15 | Прикуриватель |
| 7 | 5 | Электропривод боковых зеркал заднего вида |
| 8 | 15 | Электрическая розетка |
| 9 | — | Резерв |
| 10 | — | Резерв |
| 11 | 15 | Система управления двигателем |
| 12 | 5 | Система безопасности |
| 13 | 15 | Панель приборов |
| 14 | — | Резерв |
| 15 | 20 | Стеклоочиститель и стеклоомыватель |
| 16 | 10 | Компрессор кондиционера |
| 17 | 10 | Стеклоочиститель и стеклоомыватель двери задка |
| 18 | 15 | Плафоны освещения салона |
В моторном отсеке
1) Для получения доступа к монтажному блоку, расположенному в моторном отсеке нажмите на фиксатор крышки…

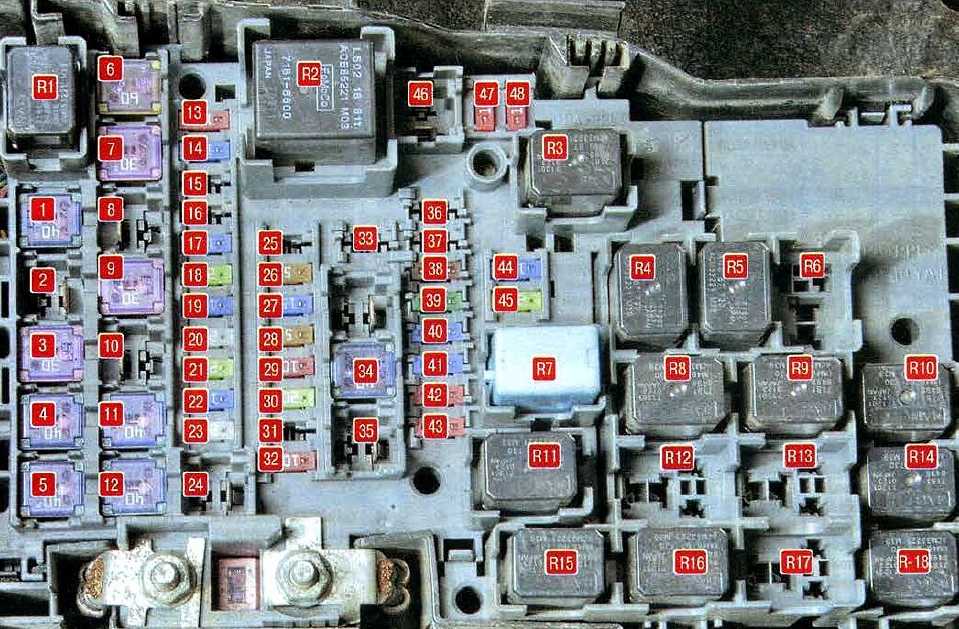

2) …и снимите крышку. Номера плавких вставок, предохранителей и реле в монтажном блоке, расположенном в моторном отсеке
Цепи, защищаемые предохранителями и реле, установленными в монтажном блоке моторного отсека Мазда 6 (GH)
| Номер | Сила тока, А | Защищаемая цепь |
| Реле | ||
| R1 | Реле компрессора кондиционера | |
| R2 | Главное реле | |
| R3 | Реле ближнего света фар | |
| R4 | Реле стартера | |
| R5 | Реле звукового сигнала | |
| R6 | Задние фонари | |
| R7 | Реле бензонасоса | |
| R8 | Электрическая розетка | |
| R9 | Репе малых оборотов вентилятора системы охлаждения двигателя | |
| R10 | ||
| R11 | Реле дальнего света фар | |
| R12 | Реле высоких оборотов вентилятора системы охлаждения двигателя | |
| R13 | ||
| R14 | Реле обогревателя заднего стекла | |
| R15 | Реле стартера | |
| R16 | Реле передних противотуманных фар | |
| R17 | — | |
| R18 | Реле обогревателя | |
| Предохранители | ||
| 1 | 40 | Отопитель |
| 2 | 40 | — |
| 3 | 30 | Электростеклоподъемники |
| 4 | 40 | Система пуска двигателя |
| 5 | 40 | Защита электрических цепей |
| 6 | 60 | Антиблокировочная система |
| 7 | 30 | Электровентилятор системы охлаждения двигателя |
| 8 | 20 | AUX HEATER |
| 9 | 30 | Электровентилятор системы охлаждения двигателя |
| 10 | 50 | PRECRASH |
| 11 | 40 | Обогреватель заднего стекла |
| 12 | 40 | Электропривод регулировки сиденья |
| 13 | 10 | Система кондиционирования |
| 14 | 15 | Электрическая розетка |
| 15 | DIECER | |
| 16 | — | |
| 17 | 15 | Электропривод люка крыши |
| 18 | 20 | Эпектрообогрев сидений |
| 19 | 15 | Блок управления оборудованием салона |
| 20 | 25 | Аудиосистема |
| 21 | 20 | Омыватель фар |
| 22 | 15 | Противотуманные фары |
| 23 | 25 | Электропривод замка двери |
| 24 | — | |
| 25 | — | |
| 26 | 5 | Стоп-сигналы |
| 27 | 15 | Звуковой сигнал |
| 28 | 5 | Система управления двигателем |
| 29 | 10 | Указатели поворота и аварийная сигнализация |
| 30 | — | — |
| 31 | 10 | Электронная система блокировки рулевого вала |
| 32 | 10 | Система управления двигателем |
| 33 | — | — |
| 34 | 40 | Защита электрических цепей |
| 35 | — | |
| 36 | GLOWSIG | |
| 37 | — | |
| 38 | 7.5 | Электрообогрев зеркал |
| 39 | 30 | Антиблокировочная система и система стабилизации |
| 40 | 15 | Правая лампа ближнего света фар |
| 41 | 15 | Левая лампа ближнего света фар |
| 42 | 10 | Правая лампа дальнего света фар |
| 43 | 10 | Правая лампа ближнего света фар |
| 44 | 15 | Форсунки |
| 45 | 20 | Бензонасос |
| 46 | GLOW | |
| 47 | 10 | Система управления двигателем |
| 48 | 10 | Форсунки |
Это интересно: Что такое ошибка Р0420 и как ее устранить?
БП с реле под капотом
Еще один БП с реле вы можете найти в моторном отсеке, в том месте, где показано на схеме Что касается назначения звеньев:
Блок в салоне
Он находится внизу стойки панели, слева около ноги водителя.
p, blockquote 8,0,0,0,0 —>
| 1 | 30А Р. WIND IG — Стеклоподъемники |
| 2 | 10А AFS — Система адаптивного освещения |
| 3 | 30А D. LOCK — Центральный замок двери |
| 4 | SPARE — Резерв |
| 5 | 7,5А ILLUMI — Освещение панели приборов |
| 6 | 15А CIGAR — Прикуриватель |
| 7 | 5А MIRROR — Электропривод боковых зеркал заднего вида |
| 8 | 15А OUTLET — Электрическая розетка |
| 9 | SPARE — Резерв |
| 10 | SPARE — Резерв |
| 11 | 15А ENGINE IG — Система управления двигателем |
| 12 | 30А D. LOCK — Центральный замок двери |
| 13 | 15А METER IG — Панель приборов |
| 14 | SPARE — Резерв |
| 15 | 20А WIPER — Стеклоочиститель и стекло омыватель |
| 16 | 10А A/C — Компрессор кондиционера |
| 17 | 10А R.WIP — Стеклоочиститель и стекло омыватель двери задка |
| 18 | 15А ROOM — Плафоны освещения салона |
Предохранители и реле Mazda 6 с 2008
- Рассмотрены автомобили седан, хэтчбек, универсал 2008, 2009, 2010, 2011, 2012, 2013 года выпуска
- Расположение монтажного блока предохранителей, реле и плавких вставок в моторном отсеке — на рисунке цифра 9.
- для увеличения всех изображений жмите на них.
- Для получения доступа к предохранителям нажмите на фиксатор крышки блока и откройте ее.
- Схема расположения предохранителей и реле в блоке.
- Расшифровка
| Номер | Сила тока, А | Цвет | Наименование | Назначение предохранителя/реле |
| Реле | ||||
| R1 | — | — | А/С RELAY | Реле компрессора кондиционера |
| R2 | — | — | EGI MAIN GLOW RELAY | Главное реле |
| R3 | — | ” | HEAD LOW RELAY | Реле ближнего света фар |
| R4 | — | — | STARTER RELAY | Реле стартера |
| R5 | — | — | HORN RELAY | Реле звукового сигнала |
| R6 | — | BACK RELAY | Реле задних фонарей | |
| R7 | ‘ | — | EGI MAIN FUIL PUMP RELAY | Реле топливного насоса |
| R8 | — | — | OUTLET RELAY | Реле электрической розетки |
| R9 | FAN RELAY | Реле малых оборотов вентилятора системы охлаждения двигателя | ||
| R10 | AD FAN RELAY | Реле малых оборотов вентилятора системы охлаждения двигателя | ||
| R11 | — | — | HEAD HIGH RELAY | Реле дальнего света фар |
| R12 | FAN#2 RELAY | Реле высоких оборотов вентилятора системы охлаждения двигателя | ||
| R13 | AD FAN#3 RELAY | Реле высоких оборотов вентилятора системы охлаждения двигателя | ||
| R14 | — | — | DEFOG RELAY | Реле обогревателя заднего стекла |
| R15 | AT MAINSTARTER2 RELAY | Реле стартера | ||
| R16 | ~ | — | FOG RELAY | Реле передних противотуманных фар |
| R17 | — | DEICER RELAY | — | |
| R18 | — | — | HEATER RELAY | Реле обогревателя |
| Предохранители | ||||
| 1 | 40 | Зеленый | HEATER | Отопитель |
| 2 | 40 | Зеленый | PTC | — |
| 3 | 30 | Розовый | P. WIND | Элекгростеклоподъемники |
| 4 | 40 | Зеленый | IGKEY2 | Система пуска двигателя |
| 5 | 40 | Зеленый | BTN | Защита электрических цепей |
| 6 | 60 | Желтый | ABS MOTOR | Антиблокировочная система |
| 7 | 30 | Розовый | FAN | Электровентилятор системы охлаждения двигателя |
| 8 | 20 | Желтый | AUX HEATER | — |
| 9 | 30 | Розовый | AD FAN | Электровентилятор системы охлаждения двигателя |
| 10 | 50 | Красный | PRECRASH | — |
| 11 | 40 | Зеленый | DEFOG | Обогреватель заднего стекла |
| 12 | 40 | Зеленый | Р. SEAT | Электропривод регулировки сиденья |
| 13 | 10 | Красный | А/С MAG | Система кондиционирования |
| 14 | 15 | Синий | OUTLET | Электрическая розетка |
| 15 | — | — | DIECER | |
| 16 | — | — | ||
| 17 | 15 | Синий | SUN ROOF | Электропривод люка крыши |
| 18 | 20 | Желтый | SEAT WARM | Электрообогрев сидений |
| 19 | 15 | Синий | TAIL | Блок управления оборудованием салона |
| 20 | 25 | Белый | BOSE | Аудиосистема |
| 21 | 20 | Желтый | H/CLEAN | Омыватель фар |
| 22 | 15 | Синий | FOG | Противотуманные фары |
| 23 | 25 | Белый | CLOSER | Электропривод замка двери |
| 24 | ||||
| 25 | — | — | — | |
| 26 | 5 | Оранжевый | STOP | Стоп-сигналы |
| 27 | 15 | Синий | HORN | Звуковой сигнал |
| 28 | 5 | Оранжевый | EGI | Система управления двигателем |
| 29 | 10 | Красный | HAZARD | Указатели поворота и аварийная сигнализация |
| 30 | “ | TCM F. WARMER | — | |
| 31 | 10 | Красный | STEERING LOCK | Электронная система блокировки рулевого вала |
| 32 | 10 | Красный | ENGINE+B | Система управления двигателем |
| 33 | — | — | — | |
| 34 | 40 | Зеленый | IGKEY1 | Защита электрических цепей |
| 35 | — | — | — | — |
| 36 | — | GLOW SIG | — | |
| 37 | — | — | “ | |
| 38 | 7,5 | Коричневый | M. DEF | Электрообогрев зеркал |
| 39 | 30 | Розовый | ABS SOL | Антиблокировочная система и система стабилизации |
| 40 | 15 | Синий | HEAD LOW R | Правая лампа ближнего света фар |
| 41 | 15 | Синий | HEAD LOW L | Левая лампа ближнего света фар |
| 42 | 10 | Красный | HEAD HIGH R | Правая лампа дальнего света фар |
| 43 | 10 | Красный | HEAD HIGH L | Левая лампа дальнего света фар |
| 44 | 15 | Синий | INJ | Форсунки |
| 45 | 20 | Желтый | FUEL PCM | Топливный насос |
| 46 | — | GLOW | ||
| 47 | 10 | Красный | PCM | Система управления двигателем |
| 48 | 10 | Красный | EGI INJ | Форсунки |
- Пинцет закреплен на внутренней стороне крышки.
- Блок предохранителей в салоне
- Монтажный блок расположен в торце панели приборов с левой стороны.
- Для доступа к предохранителям отожмите фиксаторы, сдвинув крышку в бок, затем снимите ее с торца нижней облицовки передней стойки двери.
- На внутреннюю сторону крышки нанесена схема расположения предохранителей
- Расшифровка
| Номер предохранителя | Сила тока, А | Цвет | Наименование предохранителя | Защищаемая цепь |
| 1 | 30 | Розовый | Р. WIND IG | Стеклоподъемники |
| 2 | 10 | Красный | AFS | Система адаптивного освещения |
| 3 | 30 | Зеленый | D. LOCK | Центральный замок двери |
| 4 | — | — | SPARE | Резерв |
| 5 | 7,5 | Коричневый | ILLUMI | Освещение панели приборов |
| 6 | 15 | Синий | CIGAR | Прикуриватель |
| 7 | 5 | Оранжевый | MIRROR | Электропривод боковых зеркал заднего вида |
| 8 | 15 | Синий | OUTLET | Электрическая розетка |
| 9 | — | — | SPARE | Резерв |
| 10 | — | — | SPARE | Резерв |
| 11 | 15 | Синий | ENGINE IG | Система управления двигателем |
| 12 | 5 | Оранжевый | SAS | Система безопасности |
| 13 | 15 | Синий | METER IG | Панель приборов |
| 14 | — | — | SPARE | Резерв |
| 15 | 20 | Желтый | WIPER | Стеклоочиститель и стеклоомыватель |
| 16 | 10 | Красный | A/C | Компрессор кондиционера |
| 17 | 10 | Красный | R.WIP | Стеклоочиститель и стеклоомыватель двери задка |
| 18 | 15 | Синий | ROOM | Плафоны освещения салона |
Предохранители мазда 6 меняются пинцетом, который расположен на внутренней стороне крышки монтажного блока под капотом, реле извлекаются рукой
Блок под капотом
Расположен в левой части моторного отсека, рядом с аккумулятором.
Фото — пример схемы с крышки блока
Обозначение предохранителей
p, blockquote 16,0,0,0,0 —>
| 1 | 40А HEATER — Отопитель |
| 2 | 40А PTC — Дополнительный подогреватель |
| 3 | 30F P. WIND — Электро стеклоподъемники |
| 4 | 40A IGKEY2 — Система пуска двигателя |
| 5 | 40F BTN — Защита электрических цепей |
| 6 | 60A ABS MOTOR — Анти блокировочная система |
| 7 | 30F FAN — Электро вентилятор системы охлаждения двигателя |
| 8 | 20A AUX HEATER — Автономный отопитель |
| 9 | 30А AD FAN — Электро вентилятор системы охлаждения двигателя |
| 10 | 50А PRECRASH — Система пред. аварийной безопастности |
| 11 | 40А DEFOG — Обогреватель заднего стекла |
| 12 | 40А Р. SEAT — Электропривод регулировки сиденья |
| 13 | 10А А/С MAG — Система кондиционирования |
| 14 | 15А OUTLET — Электрическая розетка |
| 15 | Резерв |
| 16 | Резерв |
| 17 | 15А SUN ROOF — Электропривод люка крыши |
| 18 | 20А SEAT WARM — Электрообогрев сидений |
| 19 | 15А TAIL — Блок управления оборудованием салона |
| 20 | 25А BOSE — Аудиосистема |
| 21 | 20А H/CLEAN — Омыватель фар |
| 22 | 15А FOG — Противотуманные фары |
| 23 | 25А CLOSER — Электропривод замка двери |
| 24 | Резерв |
| 25 | Резерв |
| 26 | 5А STOP — Стоп-сигналы |
| 27 | 15А HORN — Звуковой сигнал |
| 28 | 5А EGI — Система управления двигателем |
| 29 | 10А HAZARD — Указатели поворота и аварийная сигнализация |
| 30 | Резерв |
| 31 | 10А STEERING LOCK — Электронная система блокировки рулевого вала |
| 32 | 10А ENGINE+B — Система управления двигателем |
| 33 | Резерв |
| 34 | 40А IGKEY1 — Защита электрических цепей |
| 35 | Резерв |
| 36 | GLOW SIG — Свечи |
| 37 | Резерв |
| 38 | 7,5А M. DEF — Электрообогрев зеркал |
| 39 | 30А ABS SOL — Антиблокировочная система и система стабилизации |
| 40 | 15А HEAD LOW R — Правая лампа ближнего света фар |
| 41 | 15А HEAD LOW L — Левая лампа ближнего света фар |
| 42 | 10А HEAD HIGH R — Правая лампа дальнего света фар |
| 43 | 10А HEAD HIGH L — Левая лампа дальнего света фар |
| 44 | 15А INJ — Форсунки |
| 45 | 20А FUEL PCM — Топливный насос |
| 46 | GLOW — Свечи |
| 47 | 10A PCM — Система управления двигателем |
| 48 | 10A EGI INJ — Форсунки |
Назначение реле
p, blockquote 17,0,0,0,0 —>
| R1 | А/С RELAY — Реле компрессора кондиционера |
| R2 | EGI MAIN GLOW RELAY — Главное реле |
| R3 | HEAD LOW RELAY — Реле ближнего света фар |
| R4 | STARTER RELAY — Реле стартера |
| R5 | HORN RELAY — Реле звукового сигнала |
| R6 | BACK RELAY — Реле задних фонарей |
| R7 | EGI MAIN FUIL PUMP RELAY — Реле топливного насоса |
| R8 | OUTLET RELAY — Реле электрической розетки |
| R9 | FAN RELAY — Реле малых оборотов вентилятора системы охлаждения двигателя |
| R10 | AD FAN RELAY — Реле малых оборотов вентилятора системы охлаждения двигателя |
| R11 | HEAD HIGH RELAY — Реле дальнего света фар |
| R12 | FAN#2 RELAY — Реле высоких оборотов вентилятора системы охлаждения двигателя |
| R13 | AD FAN#3 RELAY — Реле высоких оборотов вентилятора системы охлаждения двигателя |
| R14 | DEFOG RELAY — Реле обогревателя заднего стекла |
| R15 | AT MAIN STARTER2 RELAY — Реле стартера |
| R16 | FOG RELAY — Реле передних противотуманных фар |
| R17 | DEICER RELAY — Реле обогревателя стекла |
| R18 | HEATER RELAY — Реле обогревателя |
А если хотите помочь дополнить материал — пишите в комментарии.
Источник
Блок под капотом
Он находится в левой части моторного отсека, под защитной крышкой.
Расшифровка
p, blockquote 23,0,0,0,0 —>
- 1 — главный предохранитель
- 6 — реле вентилятора системы охлаждения №2
- 7 — реле звукового сигнала
- 8 — реле вентилятора системы охлаждения №3
- 9 — реле стартера
- 10 — реле вентилятора системы охлаждения №4
- 11 — реле динамика низких частот
- 12 — реле обогревателя заднего стекла
- 13 — реле противотуманных фонарей
- 14 — реле кондиционера
- 15 — главное реле
- 16 — реле фар
- 17 — реле габаритов
- 18 — реле вентилятора системы охлаждения №1
- 19 — реле омывателя фар
- 20 — реле противотуманных фар
Схема предохранителей
p, blockquote 26,0,0,0,0 —>
| 1 | 20А SPARE — Резерв |
| 2 | 15А SPARE — Резерв |
| 3 | 10А SPARE — Резерв |
| 4 | SPARE — Резерв |
| 5 | 5А GLOW SIG — Свечи |
| 6 | 15А INJ — Система управления двигателем |
| 7 | 10А ENG BAR — Датчик расхода воздуха, система управления двигателем |
| 8 | 15А ENG BAR2 — Кислородный датчик |
| 9 | 15А HEAD LR — Ближний свет (правая фара) |
| 10 | 15А HEAD LL — Ближний свет (левая фара) |
| 11 | 10А HEAD HL — Дальний свет (левая фара) |
| 12 | 10А HEAD HR — Дальний свет (правая фара) |
| 13 | SPARE — Резерв |
| 14 | 10А HAZARD — Аварийная сигнализация |
| 15 | 15А STOP — Стоп-сигналы |
| 16 | 10А ENG+B — Электронный блок управления двигателем и АКПП |
| 17 | SPARE — Резерв |
| 18 | 20А FUEL PUMP — Топливный насос |
| 19 | 40А IG KEY 1 — Предохранитель для различных цепей |
| 20 | SPARE — Резерв |
| 21 | SPARE — Резерв |
| 22 | 40А GLOW — Зажигание |
| 23 | 30А IG KEY 2 — Предохранитель для различных цепей |
| 24 | 40А BLOWER — Электродвигатель вентилятора отопителя |
| 25 | 40А BTN — Освещение салона, центральный замок |
| 26 | 20А HEATER — Отопитель |
| 27 | 40А DEFOG — Обогреватель заднего стекла / стекла задней двери |
| 28 | 60А ABS — Анти блокировочная система тормозов, предохранитель для различных цепей |
| 29 | 30А AD FAN — Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 30 | 30А FAN — Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 31 | 10А TAIL — Габаритные огни, подсветка комбинации приборов |
| 32 | 10А ILLUMI — Освещение салона |
| 33 | 10А MAG — Электромагнитная муфта |
| 34 | Магнитола |
| 35 | 30А P.SEAT — Сидения |
| 36 | Резерв |
| 37 | 15А SEAT DEICER — Предохранитель для различных цепей |
| 38 | 20А H/CLEAN — Очиститель фар |
| 39 | 15А FOG — Противотуманные фары |
| 40 | 100А MAIN — Главный предохранитель |
p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>
Остались вопросы? Задавайте их в комментарии.
