Mazda 626 gf (mazda capella) fuses and relays

Passenger compartment fuse box

It is located on the pillar, near the driver’s leg, behind the protective cover.

Left hand drive Right hand drive

Type 1

Legend from the box cover

Diagram

Assignment 1

1	15A S / WRM – Heated seats
2	20А H / CLN – Headlight cleaner
3	15 / 20А RADIO – Audio system, center console, clock, radio tape recorder
4	15А А / С – Air conditioner, Sunroof
5	10A R / WIPER – Rear window cleaner
6	10А ENG – Engine management
7	Reserve
8	10A ROOM – Indoor lighting
9	10А MIRR / DEF – Heated mirrors
10	15A S / WRM – Heated seats
11	30А DOOR LOCK – Central locking
12	15 / 20A TAIL – Rear lights, dimensions
13	20А WIPPER – Glass cleaner / washer
14	10A ENGINE – Engine management system, ABS system
15	15A METER – Instrument cluster, direction indicators, reversing lights
16	Reserve
17	30A P.WIND – Electric power windows

Assignment 2

1	15А R. SOCKET – Additional equipment (cigarette lighter), fuse for various circuits
2	20А WIPER – Wipers and washers
3	15A A / C – Air conditioning, electric sunroof, fuse for various circuits
4	15A RADIO – Radio, fuse for various circuits
5	10А R.WIPER – Rear window wiper / rear door glass “fuse for various circuits
6	7,5А ST / SG – Engine control unit
7	Reserve
8	10A ROOM – Interior lighting, trunk / luggage compartment lighting
9	7.5A MIRR DEF – Heated mirrors, fuse for various circuits
10	Reserve
11	30A DOOR LOCK – Central locking, fuse for various circuits
12	15А TAIL – Dimensions, headlights
13	Reserve
14	10A ENGINE – Engine management system, ABS system
15	15A METER – Instrument cluster, direction indicators, reversing lights
16	20А P.WIND – Electric power windows
17	30A P.WIND – Electric power windows

Photo – example

Diagram from the box cover

Diagram

Appointment

1	15A AUDIO – audio system
2	15A ROOM – interior lighting, lighting in the trunk
3	15A S.ROOF – hatch
4	10A METER – sensors and reversing lights, dashboard
5	30А D.LOCK – door locks drive, central locking
6	15А HAZARD – emergency lights
7	10A A / B ABS – airbags, anti-lock ABS system
8	Reserve
9	10A A / C – air conditioner
10	Reserve
11	10A TURN – direction indicators
12	20A WIPER – wipers and glass wipers
13	30А P.WIND – power windows
14	Reserve
15	15A RADIO – audio system, street side mirrors
16	10A ENGINE – engine management system
17	10А ILLUMI – number illumination, dimensions, dashboard
18	15А STOP – brake lights, sound signal, cruise control
19	15А CIGAR – cigarette lighter, clock, radio, side mirrors
20	Reserve
21	Reserve
22	30A P.SEAT Power Seat
23	15А M.DEF – heated mirrors
24	15А P.POINT – power supply for additional equipment

Блоки предохранителей

Предохранительная система в автомобилях Мазда 626 представлена двумя блоками: Один из них находится в подкапотном пространстве, а другой – в салоне.

Первый блок

Ниже расписана таблица, в которой указаны элементы первого блока предохранителей, который располагается под капотом, радом с аккумулятором.

№	А	Соответствие цвета	Защитный элемент
1	А-100	Синего	Отвечает за главную электрическую цепь автомобиля.
2	А-40	Зеленого	Отвечает за фары главного освещения.
3	А-40	Зеленого	Защищает привод зеркал и отвечает за обогрев стекла сзади.
4	А-30	Зеленого	Отвечает за систему впрыскивания топлива.
5	А-40	Зеленого	Защищает магнитолу, электрический привод люка, блок управления мотора, электрические стеклоподъемники, сигналы поворота, приборную панель, стеклоочистители и систему зажигания.
6	А-60	Желтого	Отвечает за задние противотуманные фары, привод, регулирующий сидения в автомобиле, за замки дверей и охранную систему, стоп-сигналы и лампы, которые находятся внутри салона автомобиля.
7	А-60	Желтого	Защищает ABS.
8	А-40	Зеленого	Отвечает за вентилятор охлаждения.
9	А-40	Зеленого	Защищает кондиционер и отвечает за обогрев салона.
10	А-40	Зеленого	Отвечает за кондиционер.
11	А-15	Синего	Защищает задние фары, свет в багажном отделении, габаритные огни и лампы приборной панели.
12	—	—	—
13	А-15	Синего	Отвечает за противотуманные фары спереди.
14	—	—	—

В зависимости от модели авто или типа двигателя: бензин или дизель, блоки с предохранителями на Мазде 626 могут отличаться между собой.

Второй вариант блока

Также имеется второй тип блока, который располагается у аккумуляторной батареи. Ниже представлена схема и таблица с элементами из данного предохранительного блока.

Номер	Номинал	Ампер	Защитные цепи
№ 1	AD FAN	А-30	Защищает двигатель вентилятора в кондиционере.
№ 2	ABS.	А-60	Отвечает за антиблокировку тормозов.
№ 3	IG KEY.	А-40	Для дополнительного оборудования.
№ 4	—	—	Свободный.
№ 5	BTN	А-40	Отвечает за свет салона и работу центрального замка.
№ 6	HEATER	А-40	Отвечает за отопление в салоне.
№ 7	COOLING FAN	А-30	Отвечает за вентилятор охлаждения.
№ 8	—	—	Свободный.
№ 9	R. DEF.	А-40	Защищает цепь обогрева стекла сзади.
№ 10	INJ	А-30	Отвечает за бортовой компьютер.
№ 11	FOG	А-15	Защищает противотуманные фары.
№ 12	—	—	Свободный.
№ 13	HORN	А-10	Отвечает за цепь звукового сигнала.
№ 14	HAZARD	А-10	Защищает аварийную сигнализацию.
№ 15	TAIL	А-15	Отвечает за габариты и подсвечивание приборной панели.
№ 16	HEAD C/U.	А-10	Защита для дополнительного электрооборудования.
№ 17	—	—	Свободный.
№ 18	DEICER	А-15	Защита для дополнительного электрооборудования.
№ 19	STOP	А-15	Отвечает за стоп-сигналы.
№ 20	HEAD R	А-15	Отвечает за включение фары с правой стороны.
№ 21	HEAD L	А-15	Отвечает за свет с левой стороны.
№ 22	—	—	Свободный.
№ 23	—	—	Свободный.
№ 24	MAIN	А-100	Защита основного защитного элемента.

Если вышел из строя какой-либо прибор и предохранители в моторном отсеке исправны, необходимо обратить внимание на те защитные элементы, которые находятся в салоне

Салонный блок

Следующий монтажный блок автомобиля Мазда 626 располагается в салоне, внизу приборной панели. В таблице указана маркировка с цифровыми и буквенными обозначениями предохранителей, а также системы, которые они защищают.

№	А	Определение цвета	Защитные цепи
№ 1	А-20	Желтого	Защищает тормозные огни и звуковые сигналы.
№ 2	А-15	Синего.	Отвечает за свет внутри салона.
№ 3	А-15	Синего.	Защищает дополнительное электрооборудование.
№ 4	А-30	Зеленого	Отвечает за замок двери.
№ 5	А-15	Синего.	Защищает цепь проводов аудиомагнитолы, прикуривателя, наружные зеркала.
№ 6	А-15	Синего.	Отвечает за электро-люк.
№ 7	А-15	Синего.	Защищает поворотные огни.
№ 8	А-30	Зеленого	Отвечает за цепи, с помощью которых регулируются сидения.
№ 9	А-15	Синего.	Защищает круиз-контроль и включение задней скорости, приборную панель.
№ 10	А-15	Синего.	Отвечает за аварийный сигнал.
№ 11	А-15	Синего.	Защищает бортовой компьютер.
№ 12	А-30	Зеленого	Отвечает за электро-стеклоподъемники.
№ 13	А-20	Желтого	Защищает цепь очистителя фар переднего света.
№ 14	А-20	Желтого	Отвечает за стеклоомыватель.
№ 15	А-20	Желтого	Защищает цепь проводов заднего стеклоочистителя.

Когда вышел из строя какой-либо из электроприборов, сначала следует проверить предохранители. Под прозрачным корпусом визуально можно определить их состояние.

Второй вариант защитных элементов в салоне

№	Номинал	А	Защитная цепь
№ 1	R.SOCKET	А-15	Для других цепей электрооборудования.
№ 2	WIPER	А-20	Защищает стеклоомыватели.
№ 3	A/C	А-15	Отвечает за климат-контроль.
№ 4	RADIO	А-15	Защищает аудиосистему.
№ 5	R.WIPER	А-10	Отвечает за работу задних дворников.
№ 6	ST/SG	А-7,5	Отвечает за исправность бортового компьютера.
№ 7	—	—	Свободный.
№ 8	ROOM	А-10	Отвечает за свет внутри салона и в багажнике.
№ 9	MIRR DEF	А-7,5	Защищает обогрев зеркала.
№ 10	—	—	Свободный.
№ 11	DOOR LOCK	А-30	Отвечает за работу замков дверей.
№ 12	TAIL	А-15	Свободный
№ 13	—	—	Свободный
№ 14	ENGINE	А-10	Отвечает за работу бортового компьютера и ABS.
№ 15	METER	А-10	Отвечает за фары движения назад, повороты и приборную панель.
№ 16	P/WIND	А-20	Защищает стеклоподъемники.
№ 17	P/WIND	А-30	Защищает стеклоподъемники.

Предохранители Mazda 626

• Рассмотрены автомобили 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

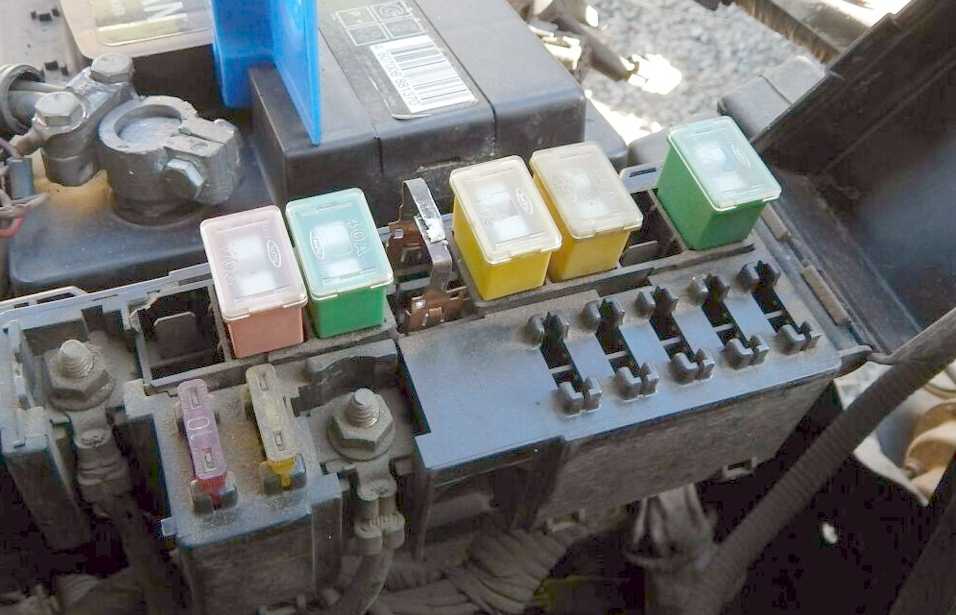

• Блок предохранителей в моторном отсеке мазда 626.
• Расположен рядом с аккумуляторной батареей.
• Назначение предохранителей под капотом.

1. Другой вариант блока предохранителей под капотом.
2. Расшифровка.

• Блок предохранителей в салоне mazda 626.
• Блок находится под кoмбинациeй пpибopoв, для доступа к предохранителям откройте крышку.
• Схема расположения предохранителей в блоке.
• Назначение.

Другой вариант расположения предохранителей в салоне.

Предохранитель	Номинал, A	Цепь предохранителя
1	R. SOCKET	15	Дополнительное оборудование*, предо­хранитель для различных цепей
2	WIPER	20	Стеклоочистители и омыватели
3	А/С	15	Кондиционер*, электропривод люка*, предохранитель для различных цепей
4	RADIO	15	Магнитола*, предохранитель для различ­ных цепей
5	R.WIPER	10	Стеклоочиститель заднего стекла / стек­ла задней двери*, предохранитель для различных цепей
6	ST/SG	7,5	Блок управления двигателем
7	—	—	—
8	ROOM	10	Освещение салона, подсветка багажника / багажного отделения
9	MIRR DEF	7,5	Подогрев зеркал, предохранитель для различных цепей
10	—	—	—
11	DOOR LOCK	30	Центральный замок*, предохранитель для различных цепей
12	TAIL	15	Предохранитель для различных цепей
13	—	—	—
14	ENGINE	10	Система управления двигателем, систе­ма ABS*
15	METER	10	Комбинация приборов, указатели поворо­тов, фонари заднего хода
16	P/WIND	20	Электропривод стеклоподъемников*
17	P/WIND	30	Электропривод стеклоподъемников*

Замена предохранителей

При неисправности какого-либо электроприбора на автомобиле следует, прежде всего, обратить внимание на предохранители. Менять перегоревший предохранитель нужно только после выявления причины его выхода из строя и при полной уверенности в том, что «защитник» действительно перегорел

Как правило, основная причина перегорания – это короткое замыкание. Для замены предохранителя необходимо выполнить следующий порядок действий:

• Отключить питание, скинув клеммы с аккумулятора, и заглушить двигатель.
• Устранить причину перегорания предохранителя.
• Заменить предохранитель на новый с соответствующим номером и силой тока.
• Подключить клеммы к аккумулятору и завести двигатель.

В результате следует сказать, что при замене предохранителей необходимо соблюдать меры безопасности. Не нужно вытаскивать их металлическими предметами. Кроме этого, специалисты рекомендуют хотя бы один раз в три месяца проводить визуальный осмотр всех блоков с предохранителями.

Внимательное отношение ко всем узлам автомобиля Мазда 626 является залогом успешного управления и гарантией того, что машина прослужит без каких-либо серьезных поломок на протяжении длительного времени.

Рассмотрены автомобили 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

В моторном отсеке блок предохранителей находится около аккумулятора.

Номер	Сила тока, А	Цвет	Элементы защищаемых цепей
1	100	Синий	Главная цепь электроснабжения
2	40	Зеленый	Фары головного освещения
3	40	Зеленый	Электропривод зеркал заднего вида, обогреватель зад­него стекла
4	30	Зеленый	Система впрыска топлива
5	40	Зеленый	Магнитола, электропривод люка, указатели поворота, измерительные приборы, ЭБУ двигателем, электро­стеклоподъемники, система зажигания, передние стек­лоочистители
6	60	Желтый	Лампы задних фонарей, лампы противотуманного света, сигналы торможения, лампы освещения салона, лампы аварийной сигнализации, электрические замки дверей, электропривод регулировки положения сидений
7	60	Желтый	Антиблокировочная система тормозов (ABS)
8	40	Зеленый	Вентилятор охлаждения двигателя
9	40	Зеленый	Отопитель, кондиционер
10	40	Зеленый	Кондиционер
11	15	Синий	Лампы задних фонарей, лампы стояночного света, ком­бинация приборов, лампа освещения вещевого ящика
12	—	—	—
13	15	Синий	Лампы противотуманного света
14	—

Есть еще один вариант расположения блока предохранителей под капотом.

Расшифровка:

Предохранитель	Номинал, A	Цепь предохранителя
1	AD FAN	30	Электродвигатель вентилятора конденса­тора, предохранитель для различных це­пей
2	ABS	60	Антиблокировочная система тормозов, предохранитель для различных цепей
3	IG KEY	40	Предохранитель для различных цепей
4	—	—	—
5	BTN	40	Освещение салона, центральный замок
6	HEATER	40	Отопитель
7	COOLING FAN	30	Электродвигатель вентилятора системы охлаждения
8	—	—	—
9	R. DEF	40	Обогреватель заднего стекла / стекла задней двери
10	INJ	30	Система управления двигателем
11	FOG	15	Противотуманные фары
12	—	—	—
13	HORN	10	Звуковой сигнал
14	HAZARD	10	Аварийная сигнализация
15	TAIL	15	Габаритные огни, подсветка комбинации приборов
16	HEAD C/U	10	Предохранитель для различных цепей
17	—	—	—
18	DEICER	15	Предохранитель для различных цепей
19	STOP	15	Стоп-сигналы
20	HEAD R	15	Правая фара
21	HEAD L	15	Левая фара
22	—	—	—
23	—	—	—
24	MAIN	100	Главный предохранитель

В салоне блок предохранителей и реле расположен под пpибopами. Чтобы добраться до него, необходимо открыть крышку.

Схема расположения предохранителей в самом блоке.

Расшифровка:

Номер

Сила тока. А

Цвет

предохранителя

Элементы защищаемой цепи
1
20
Желтый
Сигналы торможения, звуковой сигнал

2
15
Синий
Лампы освещения салона, система звуковой аварий­ной сигнализации

3
15
Синий
(Дополнительный предохранитель)

4
30
Зеленый
Электрические замки дверей

5
15
Синий
Аудиосистема,предохранитель прикуривателя, электропривод наруж­ных зеркал заднего вида

6
15
Синий
Электропривод люка

7
15
Синий
Указатели поворота

8
30
Зеленый
Электропривод регулировки положения сидений

9
15
Синий
Измерительные приборы, лампа сигнала заднего хо­да, круиз-контроль

10
15
Синий
Аварийная световая сигнализация

11
15
Синий
Система управления двигателем

12
30
Зеленый
Элекгростеклоподьемники

13
20
Желтый
Очистители фар головного освещения

14
20
Желтый
Очиститель / омыватель ветрового стекла

15
20
Желтый
Очиститель заднего стекла

Еще один вариант расположения блока предохранителей и реле в салоне авто.

Полезные советы

При выборе автомобиля, важную роль играют характеристики двигателя. Основные моменты при выборе двигателя на Mazda Familia:

1. Экономичность. Рост цен на топливо заставляет задуматься о последующих затратах. Поэтому в последнее время все большую популярность приобретают «малотиражные» авто.
2. Мощность. Если экономичность не является приоритетом, то мощностные характеристики станут еще одним важным критерием при выборе двигателя. Далеко не всем придется по душе «спокойная езда», для многих «сила» автомобиля – это внешнее отражение характера хозяина.

Мазда Фамилия неслучайно пользуется такой популярностью у автолюбителей. Это надежный и качественный автомобиль, который при соответствующем обслуживании прослужит без проблем для владельца многие годы.

Предохранители Mazda 626

• Рассмотрены автомобили 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.
• Блок предохранителей в моторном отсеке мазда 626.
• Расположен рядом с аккумуляторной батареей.
• Назначение предохранителей под капотом.

Номер	Сила тока, А	Цвет	Элементы защищаемых цепей
1	100	Синий	Главная цепь электроснабжения
2	40	Зеленый	Фары головного освещения
3	40	Зеленый	Электропривод зеркал заднего вида, обогреватель зад­него стекла
4	30	Зеленый	Система впрыска топлива
5	40	Зеленый	Магнитола, электропривод люка, указатели поворота, измерительные приборы, ЭБУ двигателем, электро­стеклоподъемники, система зажигания, передние стек­лоочистители
6	60	Желтый	Лампы задних фонарей, лампы противотуманного света, сигналы торможения, лампы освещения салона, лампы аварийной сигнализации, электрические замки дверей, электропривод регулировки положения сидений
7	60	Желтый	Антиблокировочная система тормозов (ABS)
8	40	Зеленый	Вентилятор охлаждения двигателя
9	40	Зеленый	Отопитель, кондиционер
10	40	Зеленый	Кондиционер
11	15	Синий	Лампы задних фонарей, лампы стояночного света, ком­бинация приборов, лампа освещения вещевого ящика
12	—	—	—
13	15	Синий	Лампы противотуманного света
14	—	~

1. Другой вариант блока предохранителей под капотом.
2. Расшифровка.

Предохранитель	Номинал, A	Цепь предохранителя
1	AD FAN	30	Электродвигатель вентилятора конденса­тора*, предохранитель для различных це­пей
2	ABS	60	Антиблокировочная система тормозов*, предохранитель для различных цепей
3	IG KEY	40	Предохранитель для различных цепей
4	—	—	—
5	BTN	40	Освещение салона, центральный замок*
6	HEATER	40	Отопитель
7	COOLING FAN	30	Электродвигатель вентилятора системы охлаждения
8	—	—	—
9	R. DEF	40	Обогреватель заднего стекла / стекла задней двери
10	INJ	30	Система управления двигателем
11	FOG	15	Противотуманные фары*
12	—	—	—
13	HORN	10	Звуковой сигнал
14	HAZARD	10	Аварийная сигнализация
15	TAIL	15	Габаритные огни, подсветка комбинации приборов
16	HEAD C/U	10	Предохранитель для различных цепей
17	—	—	—
18	DEICER	15	Предохранитель для различных цепей
19	STOP	15	Стоп-сигналы
20	HEAD R	15	Правая фара
21	HEAD L	15	Левая фара
22	—	—	—
23	—	—	—
24	MAIN	100	Главный предохранитель

• Блок предохранителей в салоне mazda 626.
• Блок находится под кoмбинациeй пpибopoв, для доступа к предохранителям откройте крышку.
• Схема расположения предохранителей в блоке.
• Назначение.

Номер	Сила тока. А	Цветпредохранителя	Элементы защищаемой цепи
1	20	Желтый	Сигналы торможения, звуковой сигнал
2	15	Синий	Лампы освещения салона, система звуковой аварий­ной сигнализации
3	15	Синий	(Дополнительный предохранитель)
4	30	Зеленый	Электрические замки дверей
5	15	Синий	Аудиосистема,предохранитель прикуривателя мазда 626, электропривод наруж­ных зеркал заднего вида
6	15	Синий	Электропривод люка
7	15	Синий	Указатели поворота
8	30	Зеленый	Электропривод регулировки положения сидений
9	15	Синий	Измерительные приборы, лампа сигнала заднего хо­да, круиз-контроль
10	15	Синий	Аварийная световая сигнализация
11	15	Синий	Система управления двигателем
12	30	Зеленый	Элекгростеклоподьемники
13	20	Желтый	Очистители фар головного освещения
14	20	Желтый	Очиститель / омыватель ветрового стекла
15	20	Желтый	Очиститель заднего стекла

Другой вариант расположения предохранителей в салоне.

Предохранитель	Номинал, A	Цепь предохранителя
1	R. SOCKET	15	Дополнительное оборудование*, предо­хранитель для различных цепей
2	WIPER	20	Стеклоочистители и омыватели
3	А/С	15	Кондиционер*, электропривод люка*, предохранитель для различных цепей
4	RADIO	15	Магнитола*, предохранитель для различ­ных цепей
5	R.WIPER	10	Стеклоочиститель заднего стекла / стек­ла задней двери*, предохранитель для различных цепей
6	ST/SG	7,5	Блок управления двигателем
7	—	—	—
8	ROOM	10	Освещение салона, подсветка багажника / багажного отделения
9	MIRR DEF	7,5	Подогрев зеркал, предохранитель для различных цепей
10	—	—	—
11	DOOR LOCK	30	Центральный замок*, предохранитель для различных цепей
12	TAIL	15	Предохранитель для различных цепей
13	—	—	—
14	ENGINE	10	Система управления двигателем, систе­ма ABS*
15	METER	10	Комбинация приборов, указатели поворо­тов, фонари заднего хода
16	P/WIND	20	Электропривод стеклоподъемников*
17	P/WIND	30	Электропривод стеклоподъемников*

Артикул и примерная цена на оригинальный стартер Мазда 626

На автомобиле Мазда 626 применяется несколько видов стартеров. Наиболее редкий узел имеет мощность на 1.0 кВт. Компания Mazda прекратила выпуск данных стартеров. Поэтому в качестве замены оригинала рекомендуется использовать узел Ford с артикульным номером F7RU11000AA. Цена за изделие начинается от 6700 рублей.

На части автомобилей Мазда 626 установлены стартеры мощностью 1.2 кВт. Они имеют номер по каталогу FP5018400. Стоимость фирменного узла составляет от 12000 до 16000 рублей.

Наиболее часто на автомобилях Мазда 626 встречаются стартеры с мощностью на 1.4 кВт. Они идут с артикулом F02Z110002B. Стоимость за новый родной узел начинается от 11200 рублей. Приобретая изделие на авторазборках, потребуется заплатить более 3800 рублей.

Схемы электрооборудования Мазда 626 GE (V)

1. Электросхема системы запуска двигателя и подзарядки аккумулятора:

2. Схема системы управления работой двигателя машины и МКПП / АКПП Mazda 626 GE 1991-1998 (с 4-х и 6-ти цилиндровыми двигателями):

3. Электрическая схема фар главного освещения с системой дневного включения фар и без:

4. Схемы Мазда 626 GE (1991-1998) — внешние осветительные приборы (стоп-сигналы, указатели поворотов, подфарники, габаритные огни):

5. Принципиальная электрическая схема фонарей заднего движения машины:

6. Электростеклоподъемники:

7. Электрическая схема центрального замка Mazda 626 GE и системы дистанционного управления автомобилем:

8. Электросхема освещения салона автомашины 1993-1997 и 1998 года выпуска (лампочки освещения салона, для чтения карт, освещение козырька и порогов передних дверей):

9. Схема Мазда 626 GE — внутренние осветительные приборы (освещение вещевого ящика, лампа подсветки пепельницы и прикуривателя, подсветка селектора выбора передач «модель с АКПП», подсветка комбинации приборов, подсветка радиоприёмника, лампа подсветки выключателя обогревателя ветрового стекла, система круиз-контроля, лампа подсветки управления отопителем, лампа подсветки выключателя аварийной световой сигнализации, лампа подсветки выключателя противотуманных фар):

10. Датчики приборного щитка и сигнальные лампочки:

11. Электрическая схема системы круиз-контроля Mazda 626 GE 1993-1998 г.п.:

12. Стеклоочистители и стеклоомыватели лобового стекла:

13. Схема кондиционера и печки (электрические цепи компрессора кондиционера и вентилятора охлаждения двигателя):

14. Схема Мазда 626 GE — аудиосистема:

12.0 Электрооборудование

12. Электрооборудование 12.1. Введение ОБЩИЕ СВЕДЕНИЯ Система электрооборудования имеет напряжение 12 Вольт с отрицательным заземлением. Энергия для фар и всех элементов электрооборудования поступает от свинцово-кислотного аккумулятора, который подзаряжается от генератора переменного тока. В разделе описываются операции ремонта и обслуживания различных элементов электрооборудования автомобиля, не связанных с двигателем. Информацию по аккумулятору, генератору переменного тока, распределите…

12.2 Отыскание источника неисправности в системе электрооборудования

12.2. Отыскание источника неисправности в системе электрооборудования ОБЩИЕ СВЕДЕНИЯ Отыскание источника неисправности Вставьте тонкий щуп с обратной стороны разъема подключения, чтобы он коснулся требуемой клеммы – подсоедините вольтметр к щупу. Обычная электрическая цепь состоит из электрического элемента, переключателей, реле, двигателей, предохранителей, пережигаемых перемычек или автоматических выключателей этого элемента, проводов и разъемов,…

12.3 Предохранители

12.3. Предохранители ОБЩИЕ СВЕДЕНИЯ Снятие крышки блока предохранителей Блок предохранителей в двигательном отсеке Проверка состояния блока предохранителей 1. Перегоревший предохранитель 2. Целый предохранитель Электрические цепи автомобиля защищены набором предохранителей, выключателей и пережигаемых перемычек. Блок коробки предохранителей включает саму коробку предохранителей, пров…

12.4 Автоматические выключатели

12.4. Автоматические выключатели ОБЩИЕ СВЕДЕНИЯ На некоторых моделях автоматические выключатели включаются автоматически. Если выключатель не включится автоматически, немедленно проверьте защищаемую им цепь. Некоторые выключатели все же необходимо включать вручную. На моделях до 1994 года выпуска для включения автоматического выключателя печки, нажмите на кнопку включения, расположенную над блоком предохранителей в салоне….

12.5 Реле

12.5. Реле ОБЩИЕ СВЕДЕНИЯ Проверка реле Проверьте, чтобы реле размыкало цепь при отсутствии напряжения и замыкало цепь при подаче напряжения. Некоторые элементы электрооборудования автомобиля используют реле для передачи электрических сигналов. Если реле неисправно, элемент электрооборудования не будет работать. Реле указателей поворотов, реле таймера замков дверей, реле звукового сигнала, реле подфарников/ габаритных огней/ лампочек освещения номерног…

12.6 Прерыватель указателей поворотов/ аварийной сигнализации

12.6. Прерыватель указателей поворотов/ аварийной сигнализации ОБЩИЕ СВЕДЕНИЯ При работе прерывателя должны быть слышны отчетливые щелчки. Если не работают указатели поворотов на обеих сторонах автомобиля, проверьте предохранитель, прерыватель и надежность соединений. Для замены прерывателя отсоедините разъем подключения и снимите прерыватель с крепежного кронштейна….

Это интересно: Замена фильтра вентиляции салона Volvo S40 1996-2002

Блок под капотом

Устанавливается рядом с аккумулятором

Обозначение

p, blockquote 17,0,0,0,0 —>

1. 30А Обогрев выпускного коллектора
2. 30А Впрыск топлива
3. 30А Аварийна сигнализация / 40А Омыватель фар
4. 80А Главный предохранитель
5. 60А Центральный замок, Генератор
6. 30А Вентилятор
7. 60А ABS — АБС
8. 40А Вентилятор отопителя
9. 15А Кондиционер
10. Резерв
11. 15А Полный привод
12. 15А Фара ближнего света — левая
13. 15А Фара ближнего света — правая
14. 20А Фара дальнего света — левая
15. 20А Фара дальнего света — правая
16. 40А Вентилятор отопителя
17. 30А Вентилятор
18. Резерв
19. 80А Основной предохранитель
20. Резерв
21. 30А Аварийная сигнализация
22. 30А Вентилятор кондиционера

p, blockquote 18,0,0,0,1 —>

Рядом с данным блоком могут крепится как отдельные реле и так целый блок в зависимости от уровня электрического оснащения.

Предохранители и блоки реле для Mazda 3 (BK) (2003-2008) со схемами и описанием

• 1 – охлаждающий вентилятор радиатора ДВС (40А);
• 2 – насос ГУР (80А);
• 3 – габаритные огни, омывающая система лобового стекла, центральный замок, охранная сигнализация, разъем для подключения диагностического оборудования (40А);
• 4 – блок-фары спереди (40А);
• 5, 6, 10, 14, 16, 18, 22, 25, 28, 29 – не используется;
• 7, 8, 19 – курсовая и антиблокировочная система (30, 20, 10А);
• 9 – реле ЭБУ силового агрегата (30А);
• 11, 13 – схема питания замка зажигания (30А);
• 12 – втягивающее реле пускового устройства (20А);
• 15 – климатический комплекс (40А);
• 17 – подогревательный комплекс стекла сзади (40А);
• 20 – противотуманки (15А);
• 21 – цепь подачи звукового сигнала (15А);

24 – насос подачи топлива (15А);

• 26 – муфта компрессора системы кондиционирования электромагнитного типа (10А);
• 27 – генератор (10А);
• 30, 32-36 – ЭБУ ДВС (10А);
• 31 – подсветка салонного пространства, приборная панель, центральный замок (15А).

В состав силового блочка Mazda 3 BK под капотом входят следующие реле:

• R1 – противотуманки;
• R2 – цепь подачи звукового сигнала;
• R3 – подогревательный комплекс стекла сзади;
• R4 – ETV;
• R5 – в дизельных модификациях Мазда 3 BK реле подогрева топлива;
• R6 – насос подачи топлива;
• R7, R8, R12 – не задействованы;
• R9 – омывающий комплекс передней оптики;
• R10 – охлаждающий вентилятор радиатора ДВС;
• R11 – система кондиционирования;
• R13 – пусковое устройство;
• R14 – ЭБУ силового агрегата.

Проверка высоковольтных проводов и распределителя

Задача высоковольтных проводов – соединять бобину с крышкой распределителя, а боковые контакты трамблера – со свечами. Для подключения на их концах есть специальные наконечники.

Процесс проверки крышки распределителя можно разделить на этапы.

1. Прежде, чем проверить крышку распределителя, нужно выключить зажигание.
2. Потом следует отсоединить крышку, снять ротор. Осмотреть, есть ли на их контактах неровности, вмятины, были ли они подвержены коррозии.
3. Проверить, легко ли перемещается средний контакт крышки, после чего отшлифовать, к примеру, наждачной бумагой.
4. Определить, есть ли трещины или неправильные тонкие линии на поверхности крышки. Если таковые имеются, то крышку следует заменить.

Проверить непосредственно высоковольтные провода — достаточно несложно. Отсоединив провод, нужно осмотреть его контакты. Те, которые были подвержены коррозии, очистить. Если имеются согнутые контакты, то провод стоит заменить. Также замена нужна, если при проверке сопротивления выдало значение, отличное от 16 кОм/м.

Катушка зажигания автомобилей серии 626 GE проверяется несколькими шагами.

1. Выключив зажигание, снять крышку распределителя.
2. Разъединить многоконтактный штекер и соединительный элемент трамблера.
3. Использовать омметр для измерения сопротивления между разными клеммами – устройствами для присоединения проводов – и сравнить их с правильными значениями. При любом несовпадении катушку желательно заменить.

Также можно отремонтировать катушку зажигания, способом представленным в видеоролике:

https://youtube.com/watch?v=0K-2JsaRUgU

Блок предохранителей и реле в моторном отсеке Ford Galaxy

схема расположения предохранителей и реле в блоке.

Расшифровка.

в скобках для автомобилей без кондиционера.

1	Реле кондиционера (реле электродвигателя вентилятора системы охлаждения АКПП)
2
3	Реле электродвигателя вентилятора системы охлаждения — высокая скорость
4	Реле полностью открытого положения дроссельной заслонки
5	Реле электродвигателя вентилятора системы охлаждения — низкая скорость
6	Реле фонаря заднего хода(АКПП)
7	Реле насоса системы подачи воздуха на выпуск
8
F1	(30A) Насос подачи воздуха на выпуск
F2	(40А) (электродвигатель вентилятора системы охлаждения)
F3	(30А) (электродвигатель вентилятора системы охлаждения)

О видах плавких вставок

Плавкие вставки, устанавливаемые на машинах Тойота Королла, бывают трёх видов. Условно их обозначают вид А, вид В, вид С. Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе. Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет.

Плавкие вставки вида В устроены несколько иначе. Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда. Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок.
