Индикаторы приборной панели hyundai santa fe 2006 года и зеркало заднего вида с автоматическим затемнением и опциональным компасом)

Установка сигнализации на Hyundai Santa Fe

Замок зажигания:Оранжевый или красный – плюсСиний – IG1Розовый – IG2Зеленый – АСССиний тонкий – стартер

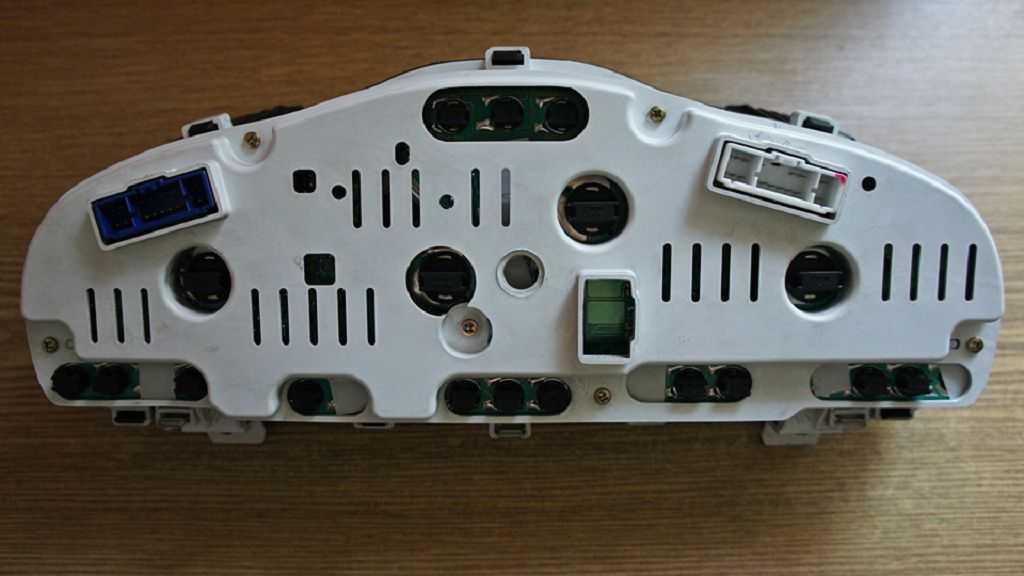

Комбинация приборов:Белый (средний) разъем:Коричневый оранжевый (5) (рядом с белым черным) – давление масла.Синий (2) – поворот.Черный оранжевый (нижний ряд, второй справа) – концевики дверей.

Черный (правый) разъем:Синий черный (крайний) – поворот.Зеленый – ручник. (второй с края)

Внизу в пороге водителя в чёрном разъеме:Желтый провод – второй с края нижний ряд – концевик багажника и стекла.

Отпирание дверей:Монтажный блок снять, сзади белый разъем 4-х контактный (рядом с разъемом от AIRBAG – желтая гофра).Желтый – запирание (-).Белый черный – отпирание (-).

Стоп сигнал – белый разъем (где блокировка), зеленый черный (двойной) второй с края разъема.Блокировка – (дизель) белый разъем внизу слева в углу. Красный провод третий с края рядом с желтым тонким.

Проход под капот (коробка автомат) – левее педали тормоза, там где заглушка в утеплителе, просверлить отверстие.

Блок хорошо устанавливается за комбинацию.

На замке зажигания берём:+12 Вольт – чёрныйзажигание – синий

В левой кик-панели:Бензонасос — красныйЦЗ запирание (минус) – жёлтыйЦЗ отпирание (минус) – белый

На панели приборов:Повороты – сине/чёрныйКонцевик общий (отрицательный) – коричневыйКонцевик багажника (отрицательный) – жёлтый

Распиновка автомобильного проигрывателя Hyundai Santa Fe 2

• Антенное подключение.
• Левая колонка сзади (минус).
• Левая передняя колонка (минус).
• Правый динамик передний (минус).
• Правый задний (минус).
• Подсветка экрана устройства (минус).
• АСС (+).
• Масса.

• Левая колонка сзади (плюс).
• Правая сзади (плюс).
• Пусто.
• Пусто (не используются).
• Правая передняя колонка (плюс).
• Правая задняя колонка (плюс).
• Экран (плюс).
• Аккумулятор (плюс).

Цветовое обозначение для основных проводов (черный, красный и т.д.) является общепринятым (стандартным) для оборудования такого рода и применяется всеми производителями. Их точное определение указывается в техническом паспорте устройства.

Руководства на все автомобили

1. Эксплуатация и техническое обслуживание автомобиля
1.0 Эксплуатация и техническое обслуживание автомобиля
1.1. Общие сведения
1.2. Органы управления, оборудование салона и комбинация приборов
1.2.1 Органы управления, оборудование салона и комбинация приборов
1.2.2 Комбинация приборов и контрольные лампы
1.2.3 Комбинированный переключатель освещения, света фар и указателей поворотов
1.2.4 Переключатель стеклоочистителя и омывателя ветрового стекла
1.2.5 Панель управления наружным освещением
1.2.6 Выключатель аварийной сигнализации
1.2.7 Выключатель обогрева заднего стекла
1.2.8 Обогрев наружных зеркал заднего вида (дополнительное оборудование)
1.2.9 Противообледенитель ветрового стекла (дополнительное оборудование)
1.2.10 Электронные часы
1.2.11 Прикуриватель (дополнительное оборудование)
1.2.12 Стеклоподъемники
1.2.13 Розетка для подключения дополнительного оборудования
1.2.14 Оборудование салона
1.2.15 Люк (дополнительное оборудование)
1.2.16 Лампы освещения салона
1.2.17 Отделение для очков
1.2.18 Вещевой ящик центральной консоли
1.2.19 Наружные зеркала заднего вида
1.2.20 Внутреннее зеркало заднего вида с ручным приводом
1.2.21 Автоматически затемняющееся зеркало заднего вида с компасом дополнительное оборудование)
1.2.22 Верхний стоп-сигнал (дополнительное оборудование)
1.2.23 Косметическое зеркало
1.2.24 Звуковой сигнал
1.2.25 Подлокотник заднего сиденья
1.2.26 Рычаг регулировки наклона рулевого колеса
1.2.27 Телескопическая рулевая колонка с переменным углом наклона (дополнительное оборудование)
1.2.28 Переключатель корректора фар (дополнительное оборудование)
1.2.29 Круиз-контроль (система автоматического поддержания заданной скорости автомобиля) (дополнительное оборудование)
1.2.30 Работа радиоприемника (М445) (дополнительное оборудование)
1.2.31 Работа проигрывателя компакт-дисков (М445) (дополнительное оборудование)
1.2.32 Работа стереоприемника (М455) (дополнительное оборудование)
1.3. Управление отопителем и системой вентиляции
1.4. Система автоматического выбора желаемой температуры (климат-контроль)
1.5. Сиденья
1.6. Вождение и техническое обслуживание автомобиля
1.7. Таблицы
2. Двигатель
3. Трансмиссия
4. Ходовая Часть
5. Рулевой механизм
6. Тормозная система
7. Бортовое электрооборудование
8. Кузов
9. Схемы электрооборудования Ссылки на другие сайты

Тонкости монтажа

При самостоятельном заказе панели выполнить её установку можно согласно руководству. Но лучше доверить выполнение этой работы профессионалам. Самое главное требование – правильно и корректно загрузить программную оболочку, иначе панель попросту не будет работать. Для настройки установленной виртуальной «приборки» потребуется от пяти минут до одного часа. Время зависит от количества подключаемых каналов связи, числа устанавливаемых датчиков и калибровки прибора.

Чтобы снять щиток приборов, необходимо:

• отсоединить «-»-клемму аккумуляторной батареи;
• открутить винты крепления декоративной облицовки;
• открутить четыре винта крепления щитка к корпусу торпедо;
• вытянуть панель и отсоединить разъёмы электропроводки.

Установка выполняется в обратном порядке.

При демонтаже цифровой панели рекомендуется снимать обе клеммы аккумулятора. Микропроцессорные платы чувствительны к остаточному напряжению, которое может скопиться в электропроводке. Чтобы исключить этот фактор воздействия, бортовая сеть полностью обесточивается и заземляется.

И не забывайте подписываться на наш Телеграм канал для получения новостей

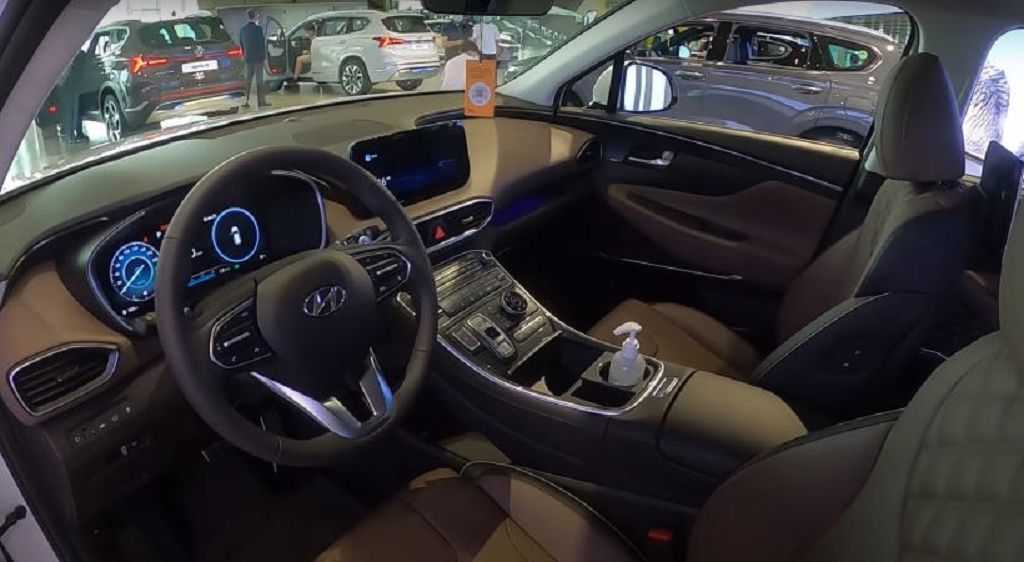

Дизайн

Панель приборов укрывается за массивным козырьком. Он защищает экран от бликов и предотвращает выгорание матрицы. В центральной части располагается трёхмерная модель автомобиля, показывающая состояние дверей (открыты или закрыты), и режим автоматической КПП.

Этот сектор является своеобразным «экраном бортового компьютера». На него выводятся показания датчиков системы TPMS, а также значки, обозначения, индикаторы, возникающие ошибки при работе автомобиля. Расшифровка и описание ошибок содержатся в руководстве по эксплуатации. Сразу над ним находится строка, информирующая о пройденном на маршруте пути.

Слева располагается спидометр, в нижнюю часть которого интегрирован указатель уровня топлива. С правой стороны находится тахометр и указатель температуры охлаждающей жидкости.

В гибридных версиях тахометр заменяется приборов, показывающим режим движения и уровень заряда аккумуляторных батарей тяговых электродвигателей. Прибор имеет три зоны:

• CHARGE – низкий заряд;
• ECO – оптимальный заряд;
• POWER – полный заряд аккумуляторов.

В нижней части дисплея отображается мгновенный и средний расход топлива, который для удобства восприятия представлен в виде горизонтальной шкалы с отметками «0», «10», «20», «30».

Сигнальные лампочки на панели, мнемограммы которых такие же, как и на аналоговых щитках, находятся в свободных зонах экрана. Значки имеют четыре цвета: зелёный, жёлтый, красный и синий. Синий используется для индикации включенного дальнего света.

При заглушенном двигателе сектор, в котором располагается тахометр, отключается. На его место выводится проекция автомобиля.

Отрегулировать тон и интенсивность подсветки можно по своему вкусу. Панель автоматически переключается в ночной режим, уменьшая яркость отображения.

много мелких вопросов по Санта Фе Классик

купил тагаз 08 года. и мучают меня мелкие вопросы. часы глючат, минуты идут как секунды. как их поменять? как эту панель разобрать и не сломать? есть где нибудь хорошая книжка по ремонту в свободном доступе? кнопки справа от часов — они с подсветкой, когда габариты включены? у меня не горят. кнопки на замену или лампочки в кнопках меняются?

где у него антенна? уж не полосы ли на заднем левом окошке? магнитола работает отвратно, есть смысл колхозить новую антенну?

какую страну и какую модификацию/год выбирать в экзисте, чтобы получить доступ к каталогу запчастей? их там тьма, но тагаза нет))

1. Вытащить пепельницу 2. Под ней 2 самореза — выкрутить. 3. Аккуратно, но с усилием тянуть блок климата на себя. 4. Отсоединить кабели от блока (необязательно, если не мешают) 5. Под блоком климата еще 2 самореза — выкрутить. 6. Все, панель держится только на клипсах. Снимать аккуратно. Лучше начинать сверху, надавливая ладонью вниз и на себя.

Антенна — да, на заднем левом окошке. У меня ловила нормально — магнитола была хорошая. Машин был тоже 08 года.

Добавлю в нижесказанному. Корейский ВИН, полный аналог твоей машины, по которому можно всё заказывать- KMHSC81DP5U862528. Если магнитола стоит уже не родная-то велика вероятность что горе-установщики оторвали(или не присоединили) провод питания активной антенны-оттого и не ловит нифига.

Часы чинятся в большинстве случаев-но,если с паяльником не знаком-не справишься.

Много мелких ответов по Санта Фе Классик > купил тагаз 08 года. > часы глючат, минуты идут как секунды. как их поменять?

>>> Снять панель, снять часы, купить новые часы (недёшево) или отремонтировать эти (отдельный разговор) поставить новые.

как эту панель разобрать и не сломать?

>>> Сделать — могу, показать — могу, а рассказать чтобы ты сделал и не сломал — не ручаюсь. Есличо панель ещё одна есть задёшево если поломаешь.

есть где нибудь хорошая книжка по ремонту в свободном доступе?

>>> А вот дайте книжку — я прочитаю и стану хирургом — людей оперировать буду!

> кнопки справа от часов — они с подсветкой, когда габариты включены?

у меня не горят. кнопки на замену или лампочки в кнопках меняются?

>>> Можно лампочки поменять, а можно и кнопки. Цены отличаются на 1,5 порядка.

> > где у него антенна? уж не полосы ли на заднем левом окошке?

>>> Да. Активная. С питаловом предусилителя, который там же.

магнитола работает отвратно, есть смысл колхозить новую антенну?

>>> Нет. Есть смыслили выкинуть говномагнитолу или отремонтировать антенну.

> > какую страну и какую модификацию/год выбирать в экзисте, чтобы получить доступ к каталогу запчастей? их там тьма, но тагаза нет))

«Вин для пробивки тагазовких машин» я давал. Ищи тут. Поиск никто не отменял.

Функции и опции автопроигрывателей для Hyundai Santa Fe 2

Не перечисляя марки выпускающих звуковое оборудование компаний, назовем лишь обязательные признаки, которыми обладает современная магнитола Hyundai Santa Fe 2016.

Прежде всего, это полное соответствие нового аппарата дизайнерскому оформлению салона и полное совпадение размеров, позволяющее устанавливать гаджет в заводскую рамку крепления. Комплектация всеми необходимыми переходниками и проводами для подключения к штатной проводке. Операционная система компьютерного управления Windows или Android. Большой экран с сенсорным управлением.

Очень много недовольства у автолюбителей вызывает штатная магнитола Hyundai Santa Fe 2013 из-за установленного в ней дисплея размером всего в четыре дюйма.

Обязательной навигационной системой с функцией обновления дорожных карт через интернет-подключение, поддержкой функции установленного на авто видеообзора и парктроников, возможностью воспроизведения аудио- и видеоинформации со всех популярных носителей и так далее. То есть заменяемая штатная магнитола Hyundai Santa Fe 2 2016 должна полностью интегрироваться в стандартное оборудование авто и обеспечивать его владельцу максимально комфортное управление и эксплуатацию.

Схема расположение блоков управления

Общее расположение электронных блоков управления

Назначение

1. Электронный блок управления ABS – около усилителя тормозов
2. Блок управления кондиционером/ отопителем – в панели управления кондиционером/ отопителем
3. Датчик солнечного света (система кондиционирования)
4. Датчик удара (SRS) , лев.
5. Датчик удара (SRS) , прав.
6. Боковой датчик удара, со стороны водителя – Центральная стойка
7. Боковой датчик удара, задний левый
8. Боковой датчик удара, со стороны пассажира – Центральная стойка
9. Боковой датчик удара, задний правый
10. Звуковой сигнал противоугонной системы – Левая стойка подвески
11. Усилитель выходного сигнала аудиосистемы – под сиденьем
12. Аккумуляторная батарея
13. Диагностический разъем (DLC) 1(16-контактный)
14. Диагностический разъем (DLC) 2(20-контактный) – около усилителя тормозов
15. Электронный блок управления двигателем
16. Электронный блок управления опорами двигателя
17. Блок контроля уровня моторного масла – за центральной частью приборной панели
18. Блок предохранителей/ реле, моторный отсек 1
19. Блок предохранителей/ реле, моторный отсек 2
20. Блок предохранителей/ реле, приборная панель
21. Реле электродвигателя вентилятора отопителя – в блоке предохранителей /реле под приборной панелью
22. Резистор электродвигателя вентилятора отопителя (перед.) – за вещевым ящиком
23. Резистор электродвигателя вентилятора отопителя (с задним кондиционером) – правая часть багажного отделения
24. Звуковой сигнал, лев.
25. Звуковой сигнал, прав.
26. Электронный блок управления иммобилайзером – на рулевой колонке
27. Кольцевая антенна иммобилайзера – около замка зажигания
28. 28 Многофункциональный блок управления – в блоке предохранителей /реле под приборной панелью – функции: Электродвигатель вентилятора кондиционера /отопителя, противоугонная система, центральный замок, лампы системы освещения в дневное время, Обогреватели зеркал заднего вида на дверях, с системой полной блокировки, электропривод стеклоподъемников, противотуманные фары, аварийная сигнализация, омыватели фар, обогреватель заднего стекла, лампы освещения салона, передние габариты, задние габариты, очиститель /омыватель лобового стекла
29. Датчик температуры окружающего воздуха
30. Блок управления системой парковки – левая часть багажного отделения
31. Блок управления очистителем / омывателем заднего стекла – Задняя стойка
32. Блок управления подогревом сиденья водителя – под сиденьем
33. Блок управления подогревом сиденья пассажира – под сиденьем
34. Блок управления электроприводом люка – в электродвигателе привода люка
35. Электронный блок управления SRS
36. Блок управления раздаточной коробкой – рядом с электродвигателем вентилятора отопителя
37. Электронный блок управления КПП (АКПП) – бензин – в электронном блоке управления двигателем
38. Электронный блок управления КПП (АКПП) – Дизель – за вещевым ящиком
39. Блок управления блокировкой селектора и/или ключа зажигания
40. Реле системы управления трансмиссией 1
41. Датчик дождя (очиститель лобового стекла) ∕датчик солнечного света
42. Датчик бокового перемещения – под ковриком

Штатный автомобильный проигрыватель

Штатная магнитола Hyundai Santa Fe Classic была представлена достаточно качественной звуковой системой в паре с CD-проигрывателем на шесть дисков и, соответственно, радиоприемником, то есть стандартным аудиозвуковым оборудованием, предназначенным к установке в легковом автомобиле при его сборке в заводских условиях. Ограниченные возможности штатной магнитолы Hyundai Santa Fe 2006 (2008) и других годов выпуска легко исправляются путем ее замены на также штатное, но не заводское оборудование. Тем более современный рынок насыщен приборами совершенно различной комплектации от разных производителей.

Схемы подключения проигрывателя в Hyundai Santa Fe

В зависимости от года выпуска машины у Хендай предусмотрено 2 типа схем распиновки при подключении магнитолы.

• Авто, не имеющие разъемы ISO (старые модели);
• Оснащенная ими (ISO).

Для первого случая распиновка выглядит следующим образом.

• АСС – 1.
• Масса – 2.
• Питание основное – 3.
• Подсветка – 4.

• Антенна – 5.
• Задний правый динамик (плюс) – 9.
• Задний правый (минус) – 10.
• Левый задний (плюс) – 11.
• Левый задний (минус) – 12.
• Передние левые плюс и минус – 13 и 14.
• Передний правый динамик (плюс и минус) – 15 и 16.

Во втором варианте:

• Антенна – 1.
• Передняя колонка справа, минус – 2.
• Передняя левая, минус – 3.
• Левая и правая сзади стоящая колонка, минус – 4 и 5.
• Масса – 7.
• Впереди стоящие левые и правые динамики, плюс – 8 и 9.
• Питание проигрывателя от замка зажигания (АСС) – 10.
• Питание АКБ – 11.
• Задние динамики, плюс – 12 и 13.
• Дисплейная подсветка – 14.

Подключение штатной автомобильной магнитолы Hyundai Santa Fe

Данная операция не требует каких-либо специфических знаний и навыков. И по этой причине вполне осуществима для любого автолюбителя. Единственным требованием при проведении работ по замене головного устройства в легковой автомашине является четкое исполнение рекомендаций, подробным образом описанных в прилагаемом производителем техническом описании устройства.

Модели и цены

Модельный ряд звуковоспроизводящего оборудования для замены уже установленного головного устройства Hyundai Santa Fe просто огромен. И его выбор определяется для каждого владельца такого автомобиля, только исходя из его личных приоритетов, желаний и финансовых возможностей. Средняя стоимость качественного аппарата заключается в ценовых рамках от 18 до 21 тысячи рублей. И в зависимости от насыщенности функционала устройства может изменяться в ту или иную сторону.

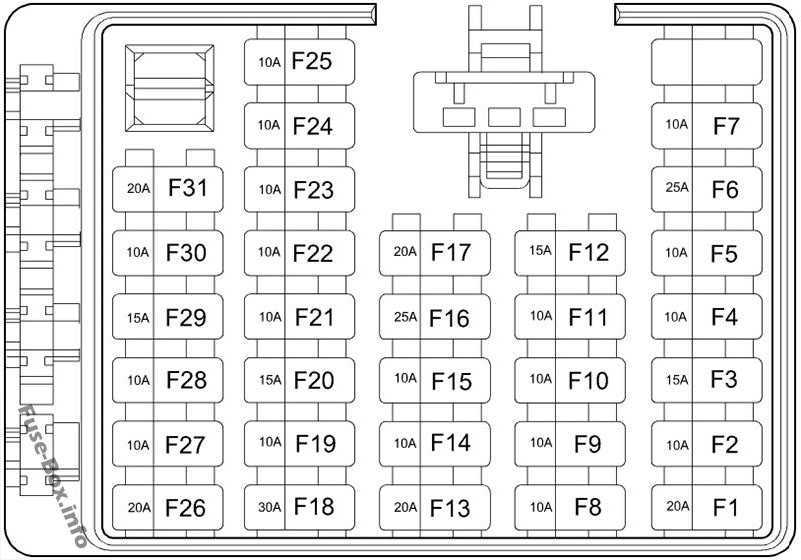

Блок предохранителей в салоне

Находится под панелью приборов за защитной крышкой.

Схема

Описание предохранителей

1	10А START – Противоугонная система
2	30А P/WDW LH – Электро стекло подъемник левой задней двери
3	30А P/WDW RH -Электро стекло подъемник правой задней двери
4	20А S/ROOF – Электропривод люка
5	30А P/SEAT – Блок управления электроприводом сидений
6	30А SAFATY PWR – Модуль электро стекло подъемников
7	10А MIRR HTD – Блок управления зеркалами
8	15А A/BAG 2 – Блок управления системой пассивной безопасности, Подушки безопастности
9	15А A/BAG 1 – Блок управления системой пассивной безопасности, Подушки безопастности
10	10А ROOM LP – Комбинация приборов, лампы плафонов освещения передних дверных проемов, лампы освещения салона
11	10А A/CON – Блок управления системой отопления, кондиционирования и вентиляции
12	25А S/WARMER – Выключатели обогрева сиденья водителя и переднего пассажира
13	30А P/AMP – Аудио усилитель
14	15А P/OUTLER CTR – Розетка для подключения дополнительного оборудования в облицовке тоннеля пола
15	25А P/OUTLET – Розетка для подключения дополнительного оборудования в багажном отделении
16	15А C/LIGHTER – Прикуриватель
17	20А DR/LOCK – Система центральной блокировки замков дверей
18	10А A/BAG IND – Комбинация приборов
19	10А ATM LOCK – Рычаг переключателя наружного освещения, датчик положения рулевого вала, выключатель системы курсовой устойчивости (ESP)
20	10А T/SIG – Выключатель аварийной сигнализации
21	Резерв
22	15А ADG PEDAL – Выключатель стоп-сигнала
23	15А HAZARD – Выключатель аварийной сигнализации, рычаг переклю­чателя наружного освещения, блок управления электро­оборудованием кузова, блок управления зеркалами
24	15А RR WIPER – Стеклоочиститель двери задка
25	Резерв
26	10А A/CON SW – Блок управления системой отопления, кондиционирования и вентиляции
27	10А CLASTER – Комбинация приборов, головное устройство аудиосистемы, модуль контроля давления в шинах (в зависимости от комплектации)
28	10А BCM 1 – Блок управления электрооборудованием кузова
29	15А FUEL LID – Привод замка крышки горловины топливного бака
30	10А B/ALARM HORN – Звуковая сигнализация противоугонной системы
31	15А RR A/CON – Блок управления системой отопления, кондиционирования и вентиляции
32	10А RR FOG/BWS – Лампы противотуманных фонарей
33	10А IMS – Датчик дождя
34	10А AUDIO 2 – Головное устройство аудиосистемы, цифровые часы, блок управления зеркалами
35	30А BLOWER – Воздухо нагнетатель
36	15А STOP LP – Выключатель стоп-сигнала
37	20А DRL – Дневные ходовые огни
38	10А BCM 3 – Блок управления электрооборудованием кузова
39	15А CLOCK – Цифровые часы
40	15А AUDIO 1 – Головное устройство аудиосистемы, цифровые часы
41	10А ATM – Лампы освещения салона, лампа освещения багажного отделения, комбинация приборов
42	Резерв
43	10А BCM 2 – Блок управления электроприводом сидений

Fuse Layout Hyundai Santa Fe 2001-2006

Information from the owner’s manuals of 2004, 2005 and 2006 is used. The location and function of fuses in cars produced at other times may differ.

Cigar lighter (power outlet) fuse in the Hyundai Santa Fe is the fuse #F1 in the Instrument panel fuse box.

Table of Contents

Instrument panel

The fuse box is located in the instrument panel (on the driver’s side), behind the cover.

Engine compartment

The fuse box is located in the engine compartment (left-side).

Inside the fuse/relay panel covers, you can find the label describing fuse/relay name and capacity. Not all fuse panel descriptions in this manual may be applicable to your vehicle. It is accurate at the time of printing. When you inspect the fuse box on your vehicle, refer to the fusebox label.

Advertisements

Instrument panel

Assignment of the fuses in the instrument panel

#	AMP RATING	PROTECTED COMPONENTS
F1	20A	Cigarette lighter & Power outlet
F2	10A	Audio, Power outside mirror
F3	15A	Digital clock, Rear power outlet
F4	10A	Cruise control
F5	10A	Head lamp relay
F6	25A	Seat warmer
F7	10A	Rear wiper motor control
F8	10A	Rear window defogger, Power outside mirror
F9	10A	A/C control, Sunroof controller, Electrical chrome mirror
F10	10A	(Not used)
F11	10A	Room lamp, Door warning switch, Door lamp, Manual A/C control, Homelink controller
F12	15A	Digatal clock, ETACM, Audio, Siren
F13	20A	AMP speakers
F14	10A	Stop lamp, Data link connector, Multipurpose check connector
F15	10A	Hazard lamp
F16	25A	Power seat, Rear wiper motor control
F17	20A	Sunroof controller
F18	30A	Defogger relay
F19	10A	Instrument cluster, Pre-excitation resistor, ETACM, Auto light sensor, DRL control module, Generator
F20	15A	SRS control module
F21	10A	ECM (V6 2.7L)
F22	10A	Instrument cluster (Airbag IND)
F23	10A	ABS control module, G-Sensor, Air bledding connector, 4WD control module
F24	10A	Turn signal lamp
F25	10A	Back-up lamps, TCM, Vehicle speed secsor, ETS control module, Ignition failure sensor
F26	20A	Door lock/unlock relay, Key lock/unlock relay
F27	10A	Tail & parking lamp (LH), Turn signal lamp, License lamp
F28	10A	Tail & parking lamp (RH), Fog lamp relay, Switch illumination
F29	15A	ETS control module (V6 3.5L), Fail safety relay
F30	10A	Radiator fan relay, Condenser fan relay
F31	20A	Front wiper motor, Wiper relay, Washer motor

Engine compartment

Advertisements

Assignment of the fuses in the Engine compartment

DESCRIPTION	AMP RATING	PROTECTED COMPONENTS
FUSIBLE LINK:
ALT	140A	Generator
B+	50A	Tail lamp relay, Fuse 11-17, Power connector
IGN	50A	Start relay, Ignition switch
BLR	40A	A/C Fuse, Blower relay
ABS.1	30A	ABS control module, Air bleeding connector
ABS.2	30A	ABS control module, Air bleeding connector
ECU	40A	Engine contorl relay
P/W	30A	Power window relay, Fuse 26
RAD FAN	40A	Radiator fan relay
C/FAN	20A	Condenser fan relay
FUSE:
FRT FOG	15A	Fog lamp relay
H/LP(LH)	10A	Left head lamp, Instrument cluster, DRL control module
H/LP(RH)	10A	Right head lamp
ECU #1	20A	Ignition failure sensor, Oxygen sensor
ECU #2	20A	Injector
ECU #3	10A	Check engine ind, ECM, PCM
ECU(B+)	15A	Fuel pump relay, ECM, TCM, Generator, PCM
ATM	20A	ATM contorl relay, 4WD control module
HORN	10A	Horn relay
A/C	10A	A/C relay
ST SIG	10A	PCM, ECM

Подсветка панели приборов какие лампы

Грохни, пожалуйста, эту ветку целиком. Полезной информации в ней нет, СОВСЕМ нет.

Главная полезная инфо там — это вроде как тебе показали что ТАК НЕЛЬЗЯ ДЕЛАТЬ — морочиться по мелочам и экономить на крохах. Эту тему таким как ты надо теперь кросспостить «мордойапстол»!

Цветом презиков, небось. Если играть так, то у Които презики дают более чистые «мягко-серо-голубоватые» цвета.

Берёшь вот этот фаркоп, отрезаешь у него мандулу «американский квадрат» целиком, вместо неё привариваешь крюк. Я ещё у себя подрезал-укоротил фланцы-хвосты, сопряжения с лонжеронами, оставив по 3 точки крепления с каждой стороны (как потом оказалось, этого более чем достаточно).

Левую тяговую проушину и её правую «копию-бестолковость» обе выбросил нах. Крюк вывел через сделанный мною разрез в бампере таким образом чтобы ничего не торчало вниз и не уменьшился «угодл съезда». Получилось, на мой взгляд, идеально. Был бы донор-фаркоп- я бы повторил легко.

Да, намного. Ибо НЕ ТО. https://vk.com/id2651305 https://vk.com/id2651305 кстати

Помню что их стало больше, конкретно ШЕСТЬ, и они стали размером меньше и мощОй тоже. См. каталог — там же есть.

Намек W5W — это безцокольная лампа 5Вт. Ну и как она будет эквивалентна штатной 1.5 или сколько там? В типоразмере W5W видел минимум W3W, как раз в зеленых резинках кстати, оригинальные тойотовские :-), сам ставил себе пока не воткнул туда светодиоды Маяк (которые круглые с конической выемкой, и светят поэтому в основном вбок, что и надо по условиям задачи), получив попутно более на мой взгляд правильный цвет подсветки не потеряв в яркости и не получив «зёбру» (но это индивидуально все же, пробовать надо). Потом подумал и поменял так же мелкие лампочки подсветки положения селектора — опять же получив в итоге более контрастную и при этом не явно яркую их подсветку (но это у меня оно так, с другой стороны это намек что правильные по направлению свечения светодиоды бывают и в «мелком» безцокольном варианте )

А особо «умные», кто ставит вместо мелких лампочек пятерки (да даже и четверки, которые бывают таки отдельно в магазинах) — получают очень быстро падение яркости засветки приборки потому что световоды плавятся, и это кстати необратимо.

Я ниже написал какие лампы хочу посмотреть. Те, что с патронами, ищутся у Нарвы. W2 думаю осрам есть. Как все сделаю будет миниотчет с форками и размерами ламп.

Хотя иногда посещают мысли сделать правильную светодиодную подсветку шкал со своими платами и регулировками

Бог тебя накажет за жадность. Обязательно. Потому что нельзя быть Хитрожопым таким.

Михаил, в богов неверующий, но многое наблюдающий и выводы делающий.

Я вижу что схожая лампа Narva стоит 32 руб в Кемпе. И меня плющит платить 230 с лишним рублей за «оригинальную лампу», которую еще надо заказывать и ждать. Плющит от локального перекоса цен

На масле / колодках и т.п. не экономлю. Кондей включаю по мере необходимости. Авто грею по 10-15 минут дистанционной заводкой чтобы сесть в теплое авто. На текущих коротких поездках расход до 25 л/100 км по показометру.

Стопицот случаев когда неоригинал лучше оригинала даже пресловутую лампочку приборки по поводу которой столько ПУСТОГО треска, можно поискать, найти и купить японскую Koito, и это будет И ДЕШЕВЛЕ И КАЧЕСТВЕННЕЕ чем и оригинал и чем Нарва, но.

Не на то вы тратите свою жизнь, господа! Никакого «суперкачества» в данном случае не надо. Надо просто купить 6 оригинальных ламп и из поставить. ВСЁ.

Да я за такие деньги воробья по полю загоняю!(с) Ка любил говорить один мой приятель. Я про это: > Мне бы вообще было бы стыдно признаться что какие то сраные 2000 так рвут душу. За время потраченное на их обсуждение их можно было и заработать. Вообще то в моих краях-это 5% от месячной ЗП руководителя среднего звена или 10% -от зарплаты рядового сотрудника.

вообще то с такими доходами бОльшая часть страны Замкадья живет. Но речь не об этом. А про лампочки и 2000. Насколько помниться, речь выше шла про: сначала лампочки подешевле. потом колодки.. потом резину. Свежесть она второй не бывает(С). всё начинается с мелочей типа ковриков и лампочек» (c)bumchik

и именно про это написано: «мне совершенно не влом в фоновом режиме поискать интересные варианты, прикинуть «попутевую» логистику и, в итоге, приятно и грамотно сэкономить» (с) oleg_sar

Да даже если не 2000, а 500рэ на покупке сэкономить-это уже хялавная бутыль вполне приличного Карменьера:))

Распиновка

Схема электропроводки для подключения как цифрового, так и аналогового щитка приборов, одинакова. Подсоединение осуществляется с помощью четырёх разъёмов

№ провода	Разъём «А»	Разъём «В»	Разъём «С»	Разъём «D
1	Правый поворот	Уровень жидкости в бачке стеклоомывателя	Дверь
2		Иммобилайзер	Концевой выключатель багажника
3	Минус дальнего света
4	Плюс дальнего света		Плюс подушек безопасности
5	Ключи, выход	Система Micom
6	Датчик уровня топлива	Левый поворот		Система TPMS, передняя левая шина
7		Блокировка полного привода	Заряд АКБ	Система TPMS, передняя правая шина
8		Полный привод	Тормоз	Система TPMS, задняя левая шина
9			Ремни безопасности	Система TPMS, задняя правая шина
10	Check Engine	Датчик ECO	Датчик давления масла	Диагностика системы TPMS
11	Can	Переключатель режимов компьютера		Сигнал срабатывания системы TPMS
12	Can	Сброс режимов компьютера
13	Масса
14
15	Плюс освещения	IGN+
16	Минус освещения	АКБ
17	Датчик высокой скорости
18	Сигнал скорости
19	4Р-выход
20	Выход

Незадействованные провода являются резервными и служат для подключения дополнительных датчиков, к примеру, температуры масла в картере коробки передач.

Hyundai Santa Fe DM 2013-2018 Service Manual

Hyundai Santa Fe DM 2013-2018 Service Manual

Service manual for Third generation (DM) Hyundai Santa Fe. Capping off what has been an epic march up the rankings for Hyundai, the redesigned 2013 Santa Fe adopts the company’s «fluidic sculpture» design with favorable results. For the first time, Hyundai is also offering two models of this crossover. The Santa Fe GLS and Limited now feature a third row of seats, increasing the passenger count to seven (or six in the case of the Limited) and effectively replacing the outgoing Hyundai Veracruz.

Прокат авто Калининград в Европу аренда авто в аэропорту.

General Information

1. Important Safety Notice
2. Identification Numbers
3. Warning And Caution Labels
4. Lift And Support Points
5. Towing
6. General Tightening Torque Table
7. Basic Service Symbols
8. General Service Information

Engine Mechanical System

1. General Information
2. Engine And Transmission Assembly
3. Timing System
4. Cylinder Head Assembly
5. Cylinder Block
6. Cooling System
7. Lubrication System
8. Intake And Exhaust System

Engine Electrical System

1. General Information
2. Ignition System
3. Charging System
4. Starting System
5. Cruise Control System

Emission Control System

1. General Information
2. Crankcase Emission Control System
3. Evaporative Emission Control System
4. Exhaust Emission Control System

Engine Control/Fuel System

1. General Information
2. Engine Control System
3. Fuel Delivery System

Automatic Transaxle System

1. General Information
2. Automatic Transaxle System
3. Hydraulic System
4. Clutch & Brake
5. Automatic Transaxle Control System

4 Wheel Drive (4WD) System

1. General Information
2. Transfer Assembly
3. 4WD Control System
4. Coupling Assembly

Driveshaft and axle

1. General Information
2. Front Axle Assembly
3. Driveshaft Assembly
4. Rear Axle Assembly
5. Rear Driveshaft Assembly
6. Propeller Shaft Assembly
7. Differential Carrier Assembly

Suspension System

1. General Information
2. Front Suspension System
3. Rear Suspension System
4. Tires/Wheels
5. Tire Pressure Monitoring System

Steering System

1. General Information
2. Steering wheel
3. Electric Power Steering

Restraint

1. General Information
2. SRSCM
3. Airbag Module
4. Seat Belt Pretensioner

Brake System

1. General Information
2. Brake System
3. Parking Brake System
4. ESC(Electronic Stability Control) System

Body (Interior and Exterior)

1. General Information
2. Body Dimensions
3. Fender
4. Hood
5. Tail Gate
6. Fuel Filler Door
7. Front Door
8. Rear Door
9. Body Side Molding
10. Panorama sunroof
11. Mirror
12. Cowl Top Cover
13. Floor Console
14. Crash Pad
15. Roof Trim
16. Interior Trim
17. Trunk Trim
18. Windshield Glass
19. Quarter Fixed Glass
20. Floor Carpet
21. Front Bumper
22. Rear Bumper
23. Front Seat
24. Rear Seat
25. Front Seat Belt
26. Rear Seat Belt

Body Electrical System

1. General Information
2. Audio
3. Multifunction Switch
4. Horn
5. AVN System
6. MTS System
7. Smart Key System
8. Keyless Entry And Burglar Alarm
9. BCM (Body Control Module)
10. Seat Electrical
11. Fuel Filler Door
12. Fuses And Relays
13. Indicators And Gauges
14. Power Door Locks
15. Power Door Mirrors
16. Power Windows
17. Windshield Deicer
18. Rear Glass Defogger
19. Windshield Wiper/Washer
20. Rear Wiper/Washer
21. Electro Chromic Inside Rear View Mirror
22. Hands Free System
23. Panorama Sunroof
24. Lighting System
25. Auto Lighting Control System
26. Auto Head Lamp Leveling Device
27. Immobilizer System
28. Rear Parking Assist System
29. Button Engine Start System
30. Ignition Switch Assembly
31. Back View Camera System

See also:

Armrest
To use the armrest, pull it forward from the seatback. …

Line Pressure Control Solenoid Valve. Specifications
Specifications Direct control VFS ▷ Control type : Normal high type Control Pressure kpa (kgf/cm², psi) 500.14~9.81 (5.1~0.1,72.54~1.42) Current value(mA) 50~850 Internal resistance(Ω) …

SS-B Solenoid Valve(ON/OFF). Schematic Diagrams
Circuit Diagram …

Замена лампочек на панели приборов Хёндай санта фе 1

Замена ламп подсветки номера Hyundai Santa Fe classic (TAGAZ)Подробнее

Замена ламп Hyundai Santa Fe classic tagaz smПодробнее

Замена лампочки заднего габарита Санта Фе CM2Подробнее

Снимаем панель приборов Hyundai Santa FeПодробнее

Замена лампочки в пепельнице, Hendaj Santafe 2007.Подробнее

замена ламп головного света на автомобиле SANTA FE SM (классик)Подробнее

Замена лампочек на панели приборов Хёндай санта фе 1Подробнее

Тюнинг туманок Санта Фе КлассикПодробнее

Замена лампочки в бардачке Hyundai Santa-Fe TM 2018+Подробнее

Замена лампочек приборной панели Hyundai MatrixПодробнее

Меняем лампочки передних габаритов на Хундай Сантафе 2006 года Hyundai Santa FeПодробнее
