Предохранители и реле mazda tribute (ep), 2000 — 2007

Где находится реле поворотов Мазда Трибьют

Реле поворотов является важной частью электрической системы автомобиля и отвечает за сигнализацию о направлении поворота. В случае неисправности реле поворотов, поворотные сигналы могут перестать работать или работать неправильно

Местонахождение реле поворотов в Мазда Трибьют может различаться в зависимости от года выпуска и конкретной модели. Однако, в большинстве случаев реле поворотов располагаются во встроенных блоках предохранителей, которые обычно находятся под панелью приборов или под капотом автомобиля.

Чтобы найти точное место расположение реле поворотов, вам понадобится конкретная схема расположения и инструкция, которая обычно предоставляется вместе с руководством по эксплуатации автомобиля. Если у вас нет такой инструкции, вы можете обратиться к сервисному центру или автомобильному электрику, чтобы получить информацию о корректном местонахождении реле поворотов.

Когда вы найдете реле поворотов, вы можете проверить его работоспособность, заменив его на новое реле или подключив другое устройство с аналогичными характеристиками. Если после замены реле поворотов ваш автомобиль продолжает иметь проблемы с поворотными сигналами, возможно, проблема кроется в другой части электрической системы, и вам потребуется проверить другие компоненты и проводку.

Важно помнить, что внесение изменений в электрическую систему автомобиля требует определенных навыков и знаний, поэтому, если вы не уверены в своей способности выполнить ремонт самостоятельно, лучше обратиться к профессионалам. Они смогут найти и устранить неисправности в электрической системе вашего Мазда Трибьют

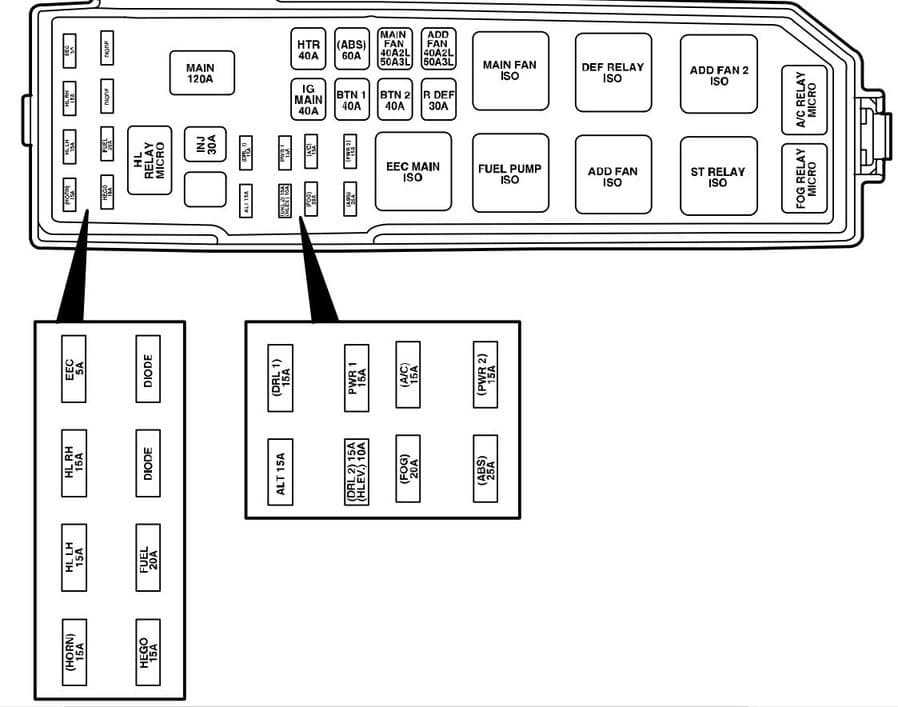

Engine compartment fuse box

It is located on the left side, next to the battery, under the protective cover. On the reverse side of which the actual assignment of fuses and relays will be applied.

Type 1

legend

Functions

Horn	15A Sound signal
H / LLH	15A Left headlight
H / L RH	15A Right headlight
EEC	5A Engine management system
SOUTH	15A Fuel injection system
FUEL	20A Fuel pump
DIODE	Diode
DIODE	Diode
H/L RELAY MICRO	Headlight relay
INJ	30A Engine management system, MAF sensor, idle speed control valve
MAIN	120A Main fuse
EVERYTHING	15A Generator
(DRL)	15A Daytime lighting system
(DRLZ)	15A Daytime lighting control unit
(HLEV)	10A Headlight range control
PWR1	15A Socket for connecting additional devices
FOG	20A Fog lights
A/C	15A Air Conditioning Compressor Clutch
(SECTION)	25A Anti lock brake system
PWR2	15A Socket for connecting additional devices
IG MAIN	40A Starter chain
HTR	40A Fan motor, fan motor relay
BTN 1	40A Radio tape recorder, cigarette lighter, instrument cluster, electric mirrors
(SECTION)	60A ABS pump motor
BTN 2	40A Radio tape recorder, instrument cluster, “cruise control”, electric seat adjustment, sound signal
MAIN FAN	40 / 50A Main fan
RDEF	30A Heated rear door glass
ADD FAN	40 / 50A Additional fan
EEC MAIN ISO	Engine control relay
FUEL PUMP ISO	Fuel pump relay
MAIN FAN ISO	Low fan speed relay (YF motor) High fan speed relay # 1 (AJ motor)
ADD FAN ISO	High fan speed relay (YF motor) Low fan speed relay (AJ motor)
DEF RELAY ISO	Rear door glass heater relay
ST RELAY ISO	Starter relay
ADD FAN 2 ISO	Relay # 2 high fan speed (motor AJ) Relay for middle fan speed (YF motor)
FOG RELAY MICRO	Fog lamp relay
A/C RELAY MICRO	A / C Compressor Clutch Relay

Type 2

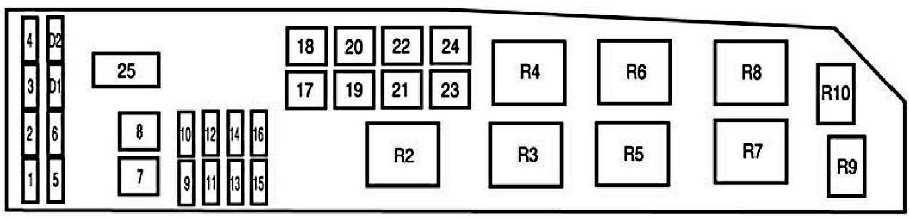

Diagram

Description of the circuit

1	25A Instrument panel fuse
2	25A Headlights
3	25A High beam headlights, direction indicators, interior lighting, headlights
4	5A Delay system for turning off the power of some circuits after turning off the ignition
5	15A Oxygen sensor heater
6	20A Gasoline pump
7	40A RUN / ACC Relay – Cigarette Lighter, Windshield and Tailgate Wipers
8	30A Engine and automatic transmission control unit, injectors and coils
9	15A Generator
10	30A Heated seats
11	10A Engine and automatic transmission control unit
12	20A Sockets for connecting additional equipment
13	20A Fog lights (headlights / lights)
14	15A A / C Compressor Electromagnetic Clutch, A / C Relay
15	30A Anti lock brake system
16*	25A Instrument panel fuse
17	50A Starter circuit
18	40A Fan motor
19	40A Auxiliary relay – subwoofer, AWD system, low beam headlights
20	60A Anti lock brake system
21	40A Horn, auxiliary brake light, instrument cluster, central locking and power seats
22	40 / 50A Radiator Fan
23	40A Heated rear door glass, parking light relay
24	40 / 50A High / low speed fan
25	Shunt
R2	Relay for engine and automatic transmission control unit
R3	Fuel pump relay
R4	Radiator fan relay
R5	Relay # 1 high / low fan speed
R7	Starter relay
R8	Relay # 2 high / low fan speed
R9	Fog lamp relay (headlights / lamps)
R10	Air conditioner relay
D1	Starter diode
D2	Air conditioner diode

Type 3

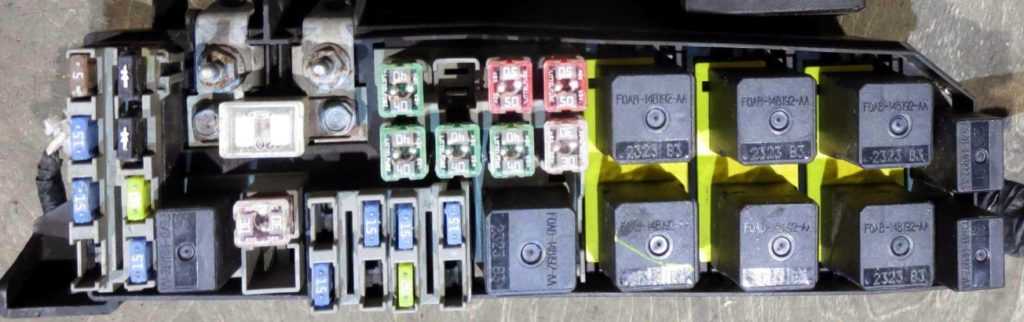

Photo for example

Diagram

Appointment

A	80A Electronic Power Steering (EPAS) Module
B	125A Passenger compartment fuse panel
1	15A Heated mirror
2	30A Rear heater
3	20A Rear sockets (center console)
4	Reserve
5	10A Powertrain Control Module (PCM) – Supports Power, PCM Relay, Canister Vent
6	15A Generator
7	15A Luke
8	20A Trailer parking lights
9	50A Anti lock brake system (ABS)
10	30A Front wipers
11	30A Starter
12	40A Fan motor
13	10A Air conditioner clutch
14	15A Trailer headlights
15	Reserve
16	40A Cooling fan 1
17	40A Cooling fan 2
18	20А ABS
19	30A Power Seats
20	A / C drive relay
21A	Rear defogger relay
21B	Fuel relay
21C	Fan relay
21D	PCM relay
22	20A Fuel pump
23	15A Fuel injectors
24	Not used
25	5А ABS
26	15A Ignition coils
27	10A Power Train Component Malfunction Indicator Lamp
28	20A Power Train Component Malfunction Indicator Lamp
29	15А PCM
30A	Cooling fan relay 1
30B	Starter relay
30C	Cooling Fan Main Relay
30D	Cooling fan relay 2
31A	Tail light relay
31B	Not used
31C	Left Turn Trailer Relay
31D	Trailer Right Turn Relay
31E	Trailer
31F	Lock relay
32	Not used
33	Air conditioner diode
34	Starter diode
35	Strat / stop, reversing lights, rear heater relay
36	Reserve

If you know how to make the material better or if you have something to push, write everything in the comments.

Схема расположения реле поворотов Мазда Трибьют

Реле поворотов в автомобиле Мазда Трибьют отвечает за работу указателей поворота и аварийной сигнализации. Точное расположение реле поворотов может немного отличаться в зависимости от конкретной модификации и года выпуска автомобиля. Однако, в большинстве случаев реле поворотов находится в близкой структурной близости к панели предохранителей.

Для того, чтобы найти реле поворотов в Мазда Трибьют, вам потребуется:

Открыть крышку переделки предохранителей, которая находится с левой стороны водительского сидения.
Обратить внимание на схему расположения предохранителей, которая обычно находится с внутренней стороны крышки переделки. Она поможет вам определить, на какой из предохранителей следует обратить внимание.
Найти соответствующий предохранитель, отвечающий за работу реле поворотов

Обычно он обозначается символом «TURNS» или «HAZARD».
Вытащить предохранитель и изучить схему расположения предохранителей для определения точного местоположения реле.
Следуя схеме расположения, обнаружить реле поворотов внутри блока предохранителей.

Пример схемы расположения предохранителей и реле поворотов Мазда Трибьют:
1
2
3
4
5
Реле поворотов
6
7
8

Если у вас возникли трудности в поиске реле поворотов в Мазда Трибьют, настоятельно рекомендуется обратиться за помощью к профессиональному автомеханику или обратиться к руководству по эксплуатации вашего автомобиля.

Тип 2

В салоне

Главный блок находится под с водительской стороны под приборной панелью, за пластиковой крышкой. Общий вид.

Схема элементов основного салонного блока
№	Описание	Ток, А
1	Система тормозов АБС	20
2	Аварийная сигнализация	15
3	20
4	Электропривод центрального замка	30
5	Обогреватель стекла задней двери	20
6	Стеклоочиститель стекла задней двери	10
7	Кондиционер	10
8	Стеклоочистители и омыватели	20
9	Электропривод стеклоподъемников	30
10	Указатели поворотов	10
11	Комбинация приборов	15
12	Блок управления двигателем	15
13	Подогреватель топлива	20
14	15
15	Предохранитель прикуривателя	15
16	Гудок	10
17	Лампы задних габаритов	10
18	Стоп сигналы	15
19	Противотуманные фары	15
20	Освещение салона	10
21	Задний отопитель	30
22	Основной обогреватель	30

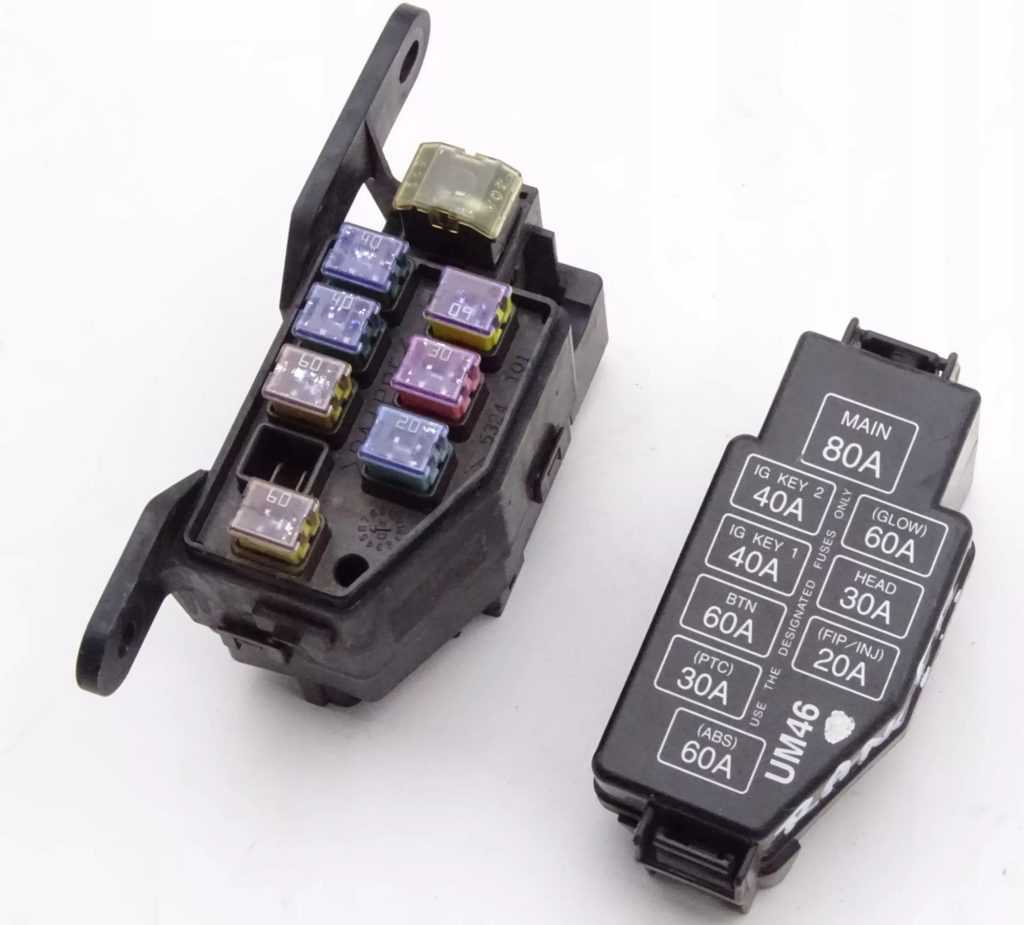

Дополнительный блок размещен под сиденьем водителя, либо между АКБ и мотором у бензиновых моделей, либо под пассажирским сиденьем, либо около бачка ГУР у дизельных моделей. Общий вид.

Схема элементов дополнительного блока
№	Расшифровка	Ток, А
1	HEAD — фары	30
2	FIP/ INJ — блок управления двигателем	30
3	GLOW — свечи накаливания	60
4	MAIN — главный предохранитель	80
5	АБС	60
6	KEY — предохранитель для различных цепей	40
7	BTN — освещение салона, электро привод центрального замка	60

Под бардачком с пассажирской стороны размещен блок с модулями реле. Общий вид.

Здесь могут находится следующие модули отвечающие за: — Стоп сигналы; — Вентилятора переднего и заднего отопителя; — Селектор АКПП; — Кондиционер; — Фары; — Гудок; — Габариты; — Селектор АКПП.

• Катализатор на ниссан террано когда менять

• Форд галакси проваливается педаль тормоза

• Резьба сливной пробки рено логан

• Навигация для сузуки витара самостоятельно

• Форд с макс тяжело крутится руль

Блок возле АКБ

Он расположен снаружи автомобиля, рядом с аккумулятором. Актуальная схема должна быть нанесена на крышку.

p, blockquote 24,0,0,1,0 —>

p, blockquote 25,0,0,0,0 —>

Схема

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Расшифровка

В первом архиве схемы автомобилей с 1991 года выпуска. Во втором модель 323 с 1989 до 1995 и с 1995 до 1998 года выпуска. Поэтому — если кому, что либо не понятно по моделям с 1991 года, то смотрим во втором архиве схемы с 1 по 14 включительно.

Электросхемы Мазда пример для архива со схемами моделей с 1991 г.в.

• Инжекторный двигатель. Расположение кабелей.
• Дизельный двигатель. Расположение кабелей.
• Инжекторный двигатель. Стартер.
• Дизельный двигатель. Стартер.
• Зарядная система.
• Стеклоочиститель и стеклоомыватель. Очистители фар.
• Инжектор. Управление инжекторного двигателя.
• Дизель. Управление дизельного двигателя.
• Фары. Привод егулировки дальности освещения.
• Передние боковые фонари. Лампы освещения номерного знака. Задние габаритные огни.
• Задние противотуманные фанари.
• Сигналы поворотов и аварийная сигнализация.
• Стоп-сигналы.
• Фонари заднего хода. Звуковой сигнал.
• Обогревательный элемент заднего стекла. Прикуриватель. Цифровые часы.
• Электрический привод наружных зеркал.

Электросхемы Мазда пример для архива со схемами моделей с 1989 по 1998 г.в.

1. Электрические соединения моделей, выпущенных до 1995 г.
2. Системы запуска и зарядки, вентилятор, подсветка багажного отсека и фонари внутреннего освещения
3. Передний и задний стеклоочистители/омыватели, обогрев заднего стекла, часы и прикуриватель
4. Указатели поворота и аврийные огни, фонари стоп-сигнала, звуковой сигнал и фонари заднего хода
5. Центральный замок, электроуправляемые зеркала, люк, автомагнитола
6. Внешнее и внутреннее освещение
7. Подсветка салона, звуковая предупредительная система, подсветка замка зажигания и электрические стеклоподъемники
8. Комбинация приборов и контрольные лампы
9. Система управления автоматической трансмиссией
10. Антиблокировочная тормозная система (ABS)
11. Отопитель и воздушный кондиционер — карбюраторные модели
12. Отопитель, воздушный кондиционер и диагностический разъем — модели с впрыском топлива
13. Система управления двигателем — карбюраторные модели
14. Система управления двигателем — модели с впрыском топлива
15. Схемы электрических соединений моделей, выпущенных с 1995 г.
16. Вентилятор радиатора, вентилятор конденсатора, обогреваемое заднее стекло, прикуриватель, часы, лампа подсветки багажника и система регулировки положения фар
17. Передний и задний стеклоочистители/омыватели, фонари заднего хода, фонари стоп-сигнала и звуковые сигналы
18. Комбинация приборов и контрольные лампы
19. Фары, передние/задние противотуманные фары, стояночные фонари, задние фонари и подсветка номерных знаков
20. Указатели поворота и аврийные огни, подсветка замков, сидений и приборной панели, освещение салона
21. Автомагнитола, электрическая антенна, обогреваемое внешнее зеркало и электрические стеклоподъемники
22. Центральный замок, электроуправляемые зеркала и пневмоподушки
23. Отопитель и воздушный кондиционер
24. Антиблокировочная тормозная система, люк
25. Система запуска и зарядки, управление системой подачи топлива, диагностический разъем
26. Система управления двигателем, зажигания и управления ЕС-АТ

Примечание: Схемы с 1 по 14 включительно, относятся к моделям выпущенным до 1995 г. Схемы с 15 по 26 к моделям с 1995 года выпуска

Похожие авто электро схемы

Нет похожих автоэлектросхем для скачивания

Автомануал по ремонту Mazda Titan в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате pdf.

Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.

Язык: русский

Формат: pdf

Размер файла: 23,3 Mb

электронная книга в формате pdf

• Предупреждение
• Загрузка

Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в руководстве функции. В руководстве по ремонту возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.

Что вы найдете в книге по ремонту Mazda Titan?

Подробную информацию об устройстве автомобиля.

Алгоритм определения неисправностей, систему ежедневных и периодических проверок, справочную информацию по самодиагностике Mazda Titan.

Инструкцию по своевременному обслуживанию автомобиля.

Пошаговое руководство по самостоятельному ремонту Mazda Titan.

Предохранители и реле Mazda Tribute (EP), 2000 — 2007

Местоположение предохранителей Номинал предохранителя Защищенный компонент Не используется. Наружные зеркала с электроприводом. Окно двери водителя. Звуковой сигнал противоугонной сигнализации. Датчик проникновения. Отопление, вентиляция и кондиционирование воздуха зоны задних пассажиров. Система управления микроклиматом Кнопка аварийной световой сигнализации. Рулевая колонка. Панель приборов Разъем передачи данных. Разъем передачи данных. Исполнительное устройство замка сдвижной двери.

Предохранители мазда трибьют 2001 автономного звукового устройства.

Замок выключатель зажигания Индикатор отключения надувной подушки безопасности пассажира. Выключатель срабатывания надувной подушки безопасности пассажира. Модуль управления дополнительным отопителем. Задержка выключения вспомогательного оборудования. Система двойного запирания. Модуль двери водителя.

Модуль двери пассажира.

Модуль SYNC. Многофункциональный дисплей.

Радиочастотный радиоприемник. Модуль управления системой активной помощи при парковке. Система управления отопителем.

Система контроля за соблюдением дорожной разметки. Модуль управления системы подушек и ремней безопасности. Центральный блок управления. Индикатор отключения надувной подушки безопасности пассажира.

Модуль рулевого колеса. Окна с электроприводом. Блок предохранителей в моторном отсеке.

Местоположение предохранителей. Номинал предохранителя. Защищенный компонент. Датчик оксидов азота. Дополнительный отопитель, работающий на топливе.

Расположение реле. Замыкаемые цепи. Реле электродвигателя стеклоочистителя ветрового стекла. Звуковой сигнал.

Реле заднего окна. Гнездо USB. Реле груза блокировки. Главная страница » Mazda » Предохранители и реле Mazda Tribute Автор redactor3 На чтение 12 мин.

Ремонтопригодность и надежность

Надежность двигателя, судя по отзывам автовладельцев, просто фантастическая. После 200 тысяч километров двигатель, можно сказать, только обходит обкатку. Причем на качественном бензине и на топливе с высоким октановым числом автомобиль буквально «летает». Не убиваемый агрегат с легкостью переносит масляное голодание и не так сильно восприимчив к перегреву, как другие автомобили. Притязательность к топливу практически отсутствует.

Автомобили, на которые устанавливался двс

• MPV (2003-06) 3.0 л, 197 л.с., автоматическая КПП, передний привод
• MPV (2002-03) 3.0 л, 197 л.с., автоматическая КПП, передний привод
• Tribute (2003-05) 3.0 л, 203 л.с., автоматическая КПП, полный привод (4WD)
• Tribute (2000-03) 3.0 л, 203 л.с., автоматическая КПП, передний и полный привод

Расчет его номинала при установке дополнительного оборудования mazda Tribute

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

Р – мощность лампы,
U – напряжение бортовой сети (12 Вольт),
I – ток в цепи.
Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Поэтому перед увеличением номинала предохранителей и установкой в цепь дополнительных потребителей необходимо проверить площадь сечения электропроводки в цепи, при необходимости, установить другие провода.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.

Схемы электрооборудования Mazda 626

Схема 1. Монтажная схема разводки проводов и расположение потребителей электроэнергии двигателей без турбонаддува.

Схема 2. Монтажная схема разводки проводов и расположение потребителей электроэнергии двигателей с турбонаддувом

Схема 3. Соединения электрооборудования и блока управления моделей с двигателями без турбонаддува (автомобили с механической коробкой передач) (начало)

Схема 4. Соединения электрооборудования и блока управления моделей с двигателями без турбонаддува (автомобили с механической коробкой передач) (окончание)

Схема 5. Соединения электрооборудования и блока управления моделей с двигателями без турбонаддува (автомобили с автоматической коробкой передач) (начало)

Схема 6. Соединения электрооборудования и блока управления моделей с двигателями без турбонаддува (автомобили с автоматической коробкой передач) (окончание)

Схема 7. Соединения электрооборудования и блока управления моделей с двигателями с турбонаддувом (начало)

Схема 8. Соединения электрооборудования и блока управления моделей с двигателями с турбонаддувом (окончание)

Монтажная схема разводки проводов и расположение потребителей двигателей без турбонаддува и двигателей с турбонаддувом показаны соответственно на схемах 1 и 2.

Обозначения цветов проводов:

В…..черный

Вг…..коричневый

G…..зеленый

L…..голубой

Lb…..светло-голубой

Lg…..светло-зеленый

О…..оранжевый

R…..красный

Y…..желтый

W…..белый

ПРЕДУПРЕЖДЕНИЕ Буквы в квадратных скобках после обозначения цвета – это код жгута проводов, а не код цвета.

Условные обозначения на электрических схемах:

1 Аккумуляторная батарея

2 Главный предохранитель

3 Блок управления EGI

4 Главное реле №1

5 Выключатель зажигания

(1) Выключено

(2) Дополнительное оборудование

(3) Зажигание включено

(4) Стартер

6 Главное реле №2

7 Соленоид EGR

8 Форсунки

9 Датчик концентрации кислорода

10 Электродвигатель вентилятора радиатора

11 Разъем

12 Реле вентилятора радиатора

13 Конденсатор

14 Катушка зажигания

15 Реле размыкания цепи

16 Термодатчик

17 Коммутатор

18 Топливный насос

19 Воздушный клапан

20 Диагностический разъем

21 Датчик температуры охлаждающей жидкости

22 Соленоид продувки

23 Клапан PRC

24 Выключатель на педали сцепления

25 Выключатель системы усилителя рулевого управления

26 Выключатель индикации включения 5-й передачи

27 Измеритель расхода воздуха

28 Датчик атмосферного давления

29 Датчик положения дроссельной заслонки

30 Электромагнитный клапан воздушного обводного канала

31 Датчик нейтрального положения коробки передач

32 Реле мощности

33 Датчик детонации

34 Распределитель

35 Контроллер детонации

36 Датчик давления

37 Датчик EGR

Видео про «Схемы электрооборудования» для Mazda 626

https://youtube.com/watch?v=RUl65pclHjA

Как читать схему проводки автомобиля

https://youtube.com/watch?v=IQBVhNAATyA

Учимся читать электросхему автомобиля. Часть 1. Автоэлектрика.

Ремонт проводки Mazda 626

Снятие.

Для начала необходимо снять минусовую клемму с аккумулятора.

Далее снимаем фишку с клапана холостого хода и затем откручиваем два болта, придерживая сам клапан. Между КХХ и впускным коллектором есть прокладка, которую необходимо заменить (обычно идёт в комплекте, либо можно вырезать из паронита).

Места достаточно Посадочное место клапана Прокладка КХХ

Для надёжности можно нанести на новую прокладку очень тонкий слой герметика. Желательно чтобы герметик не попал во впуск.

Оригинальный кхх Болты крепления, слева нижний, справа верхний Новый КХХ установлен!

Номер оригинального кхх: GY01-20-660

Номер установленного аналога: ERA556026 (куплен за 2300р)

Источник

Блок под капотом

Он располагается с левой стороны, рядом с аккумуляторной батареей, под защитной крышкой. На обратной стороне которой будет нанесено актуальное назначение предохранителей и реле.

Схема

Расшифровка

Вариант 2

Схема

Описание схемы

1	25А Предохранитель панели приборов
2	25А Фары
3	25A Дальний свет фар, указатели поворотов, внутреннее освещение салона, фары
4	5A Система задержки отключения питания некоторых цепей после выключения зажигания
5	15A Подогреватель кислородного датчика
6	20A Бензонасос
7	40A Реле RUN/ACC – прикуриватель, стеклоочистители лобового стекла и стекла задней двери
8	30A Блок управления двигателем и АКПП, форсунки и катушки
9	15A Генератор
10	30A Обогрев сидений
11	10A Блок управления двигателем и АКПП
12	20A Розетки для подключения дополнительного оборудования
13	20A Противотуманные фары (фары/ фонари)
14	15A Электромагнитная муфта компрессора кондиционера, реле кондиционера
15	30A Анти блокировочная система тормозов
16*	25A Предохранитель панели приборов
17	50A Цепь стартера
18	40A Электродвигатель вентилятора
19	40A Дополнительное реле – сабвуфер, система полного привода, ближний свет фар
20	60A Анти блокировочная система тормозов
21	40A Звуковой сигнал, дополнительный стоп-сигнал, комбинация приборов, центральный замок и электропривод сидений
22	40/50A Вентилятор радиатора
23	40A Обогреватель стекла задней двери, реле стояночных огней
24	40/50A Вентилятор высокой/ низкой частоты вращения
25	Шунт
R2	Реле блока управления двигателем и АКПП
R3	Реле бензонасоса
R4	Реле вентилятора радиатора
R5	Реле №1 высокой /низкой частоты вращения вентилятора
R7	Реле стартера
R8	Реле №2 высокой/ низкой частоты вращения вентилятора
R9	Реле противотуманных фар (фар/ фонарей)
R10	Реле кондиционера
D1	Диод стартера
D2	Диод кондиционера

Вариант 3

Схема

Назначение

A	80А Модуль электронного усилителя руля (EPAS)
B	125А Панель предохранителей в салоне
1	15А Зеркало с подогревом
2	30А Задний обогреватель
3	20А Задние розетки (центральная консоль)
4	Резерв
5	10А Модуль управления силовым агрегатом (PCM) – поддерживает питание, реле PCM, вентиляция канистры
6	15А Генератор
7	15А Люк
8	20А Стояночные огни прицепа
9	50А Анти блокировочная тормозная система (ABS)
10	30А Передние дворники
11	30А Стартер
12	40А Двигатель вентилятора
13	10А Муфта кондиционера
14	15А Лампы фар прицепа
15	Резерв
16	40А Вентилятор охлаждения 1
17	40А Охлаждающий вентилятор 2
18	20А ABS
19	30А Сиденья с электроприводом
20	Реле привода кондиционера
21A	Реле заднего обогревателя стекла
21B	Топливное реле
21C	Реле вентилятора
21D	PCM реле
22	20А Топливный насос
23	15А Топливные форсунки
24	Не используется
25	5А ABS
26	15А Катушки зажигания
27	10А контрольная лампа неисправности компонентов силовой передачи
28	20А индикаторная лампа неисправности компонентов силовой передачи
29	15А PCM
30A	Реле вентилятора охлаждения 1
30B	Реле стартера
30C	Главное реле охлаждающего вентилятора
30D	Реле вентилятора охлаждения 2
31A	Реле заднего фонаря
31B	Не используется
31C	Реле прицепа левого поворота
31D	Реле правого поворота прицепа
31E	Прицеп
31F	Реле замка
32	Не используется
33	Диод кондиционера
34	Диод стартера
35	Страт/стоп, фонари заднего хода, заднее реле обогревателя
36	Резерв

Знаете как сделать материал лучше или есть что давить – пишите всё в комментарии.

Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Информация по схемам актуальна для моделей Мазда Трибьют (EP) 1-го поколения 2WD&4WD 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 выпуска с двигателями YF (2,0 л), L3 (2,3 л) и AJ (3,0 л). А так же Форд Эскейп и Маверик тех же годов.

В салоне

Монтажный блок расположен с пассажирской стороны под приборной панелью (нижняя часть торпеды) и закрыт пластиковой крышкой. Для доступа подденьте отверткой за выемку в крышке.

• Как проверить катушку зажигания форд скорпио 2

• Как поднять форд транзит на подъемнике

• Схема зажигания форд эскорт карбюратор

• Форд фокус стук в правом колесе

• Датчик давления масла форд фокус 1 где находится

Как проверить предохранитель на исправность mazda Tribute

Контроль исправности предохранителя необходимо производить, демонтировав его из гнезда. Первоначальную проверку можно произвести на месте установки, но в случае малейшего подозрения на неисправность, обязательно его вытащить.

Перед тем, как проверить предохранитель мультметром, его следует достать из гнезда. Сама проверка производится в положении измерения сопротивления на низшем пределе, либо зуммера. Сопротивление исправного предохранителя должно быть равно нулю.

Можно его проверить и визуальным методом. Рабочий элемент обычно виден через специальное окно, прозрачный корпус или выступает из корпуса. Такая проверка часто обманывает, так как бывают микротрещины в токоведущей зоне, не видимые невооруженным глазом.

Блок под капотом

Расположен недалеко от аккумулятора.

Другой пример с крышки блока

p, blockquote 13,1,0,0,0 —>

1	80А MAIN — Для защиты всех цепей
2	60А GLOW — Свечи
3	40А IG KEY 1 — Системы управления двигателем, комбинация приборов, прикуриватель и электрические стеклоподъемники
4	60А BTN — Подсветка HEAD — Фары
5	20А INJ/ALT — Форсунки и топливная система
6	40А ABS — Электромотор системы ABS, лампы системы аварийной сигнализации, лампы стоп ­сигналов
7	30А PTC — Подогреватель топлива, дополнительный отопитель
8	60А IG KEY 2 — Система кондиционирования воздуха, очистители и омыватели ветрового стекла
9	60А BTN 1 — Система кондиционирования воздуха, обогрев заднего стекла или Центрального замка или электромагнитный клапан ABS 1, или электрические стеклоподъемники или лампы задних габаритных или противотуманных фонарей

Диагностика

Диагностика электронных систем предъявляет требования к соблюдению определенных процедур. Для успешного проведения диагностики и определения неисправности необходимы знания общих принципов работы электронных систем автомобиля, наличие специальных диагностических средств и справочной документации.

Читать дальше: Инструмент для выпрессовки подшипников

Работоспособность системы управления двигателем и системы впрыска топлива во многом зависит от исправности механических и гидромеханических систем. Некоторые отклонения в работе могут быть ошибочно приняты за неисправности электронной части системы управления:

• низкая компрессия;
• сбой фаз газораспределения из-за неправильно проведенного ремонта двигателя;
• подсос воздуха во впускном коллекторе через неплотности соединения;
• неудовлетворительное качество топлива.

В процессе работы с электронными системами автомобиля необходимо выполнять меры предосторожности для предотвращения появления дополнительных проблем при проведении диагностики:

• Перед демонтажом-монтажом любых электронных элементов рекомендуется отсоединить отрицательную клемму аккумулятора.
• Недопустимо отключение аккумулятора от бортовой сети автомобиля при работающем двигателе.
• Не допускается отключение и подключение диагностического разъема при включенном зажигании.
• Конструкция разъема предусматривает соединение проводов только при определенном положении. Обе части соединителей имеют ориентирующие элементы. Неправильное соединение может привести к выходу из строя блока управления или другого элемента электронной системы.

Главный элемент электронной системы управления — микропроцессорный блок управления, получающий с датчиков информацию о работе двигателя и других систем, которыми он управляет. Блок управления в режиме реального времени осуществляет самодиагностику элементов системы управления.

При выявлении ошибки в память блока управления заносится код неисправности, а на панели приборов загорается контрольная лампа. В этом случае необходимо в кратчайший срок определить причины неисправности и устранить ее. Эксплуатация автомобиля в аварийном режиме может привести к ухудшению эксплуатационных характеристик. Вплоть до выхода из строя электронных элементов и механических агрегатов.

Система бортовой диагностики определяет вероятные причины неисправности системы управления, но для выявления конкретных причин необходимо применение специализированных диагностических средств.

Для связи электронного блока управления с внешними приборами используется диагностическая цепь, включающая следующие пункты:

1. Блок управления — источник диагностической информации.
2. Провода от контактов блока управления к клеммам диагностического разъема.
3. Диагностический разъем — место подключения диагностической аппаратуры.

В настоящее время приобрести диагностический тестер ELM может любой желающий. Подключив программу на ноутбук или смартфон, возможно считывать:

• коды ошибок;
• обороты двигателя;
• температуру охлаждающей жидкости;
• краткосрочную топливную балансировку;
• давление во впускном коллекторе;
• данные кислородного датчика;
• нагрузку двигателя;
• состояние топливной системы;
• скорость движения автомобиля;
• разгон от 0 до 100 км/ч;
• абсолютное давление воздуха;
• опережение зажигания;
• температуру всасываемого воздуха;
• массовый расход воздуха;
• положение дроссельной заслонки.

Важно! Диагностика — это не просто считать ошибки с блока управления по двигателю, коробке передач или АБС. Это достаточно легко и справится каждый желающий, приобретя диагностический сканер

Впоследствии еще нужно разобраться, о чем говорит номер ошибки. Для диагностики, которая полностью раскроет состояние двигателя и установит причины возникших проблем, уже нужен определенный багаж знаний и более серьезные приборы, которые при личном использовании 99,9% времени будут просто лежать дома или в гараже. Все датчики показывает, всякие графики чертит, а с этим надо разбираться.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью

Замена предохранителей

При неисправности какого-либо электроприбора на автомобиле следует, прежде всего, обратить внимание на предохранители. Менять перегоревший предохранитель нужно только после выявления причины его выхода из строя и при полной уверенности в том, что «защитник» действительно перегорел

Как правило, основная причина перегорания – это короткое замыкание

Для замены предохранителя необходимо выполнить следующий порядок действий:

Как правило, основная причина перегорания – это короткое замыкание. Для замены предохранителя необходимо выполнить следующий порядок действий:

• Отключить питание, скинув клеммы с аккумулятора, и заглушить двигатель.
• Устранить причину перегорания предохранителя.
• Заменить предохранитель на новый с соответствующим номером и силой тока.
• Подключить клеммы к аккумулятору и завести двигатель.

В результате следует сказать, что при замене предохранителей необходимо соблюдать меры безопасности. Не нужно вытаскивать их металлическими предметами. Кроме этого, специалисты рекомендуют хотя бы один раз в три месяца проводить визуальный осмотр всех блоков с предохранителями.

Внимательное отношение ко всем узлам автомобиля Мазда 626 является залогом успешного управления и гарантией того, что машина прослужит без каких-либо серьезных поломок на протяжении длительного времени.

Как найти место установки предохранителя mazda Tribute

Для того, чтобы найти место установки определенного предохранителя, необходимо воспользоваться руководством по эксплуатации автомобиля. Не во всех руководствах есть сведения о блоках предохранителей. Наиболее распространенные места их установки:

— в подкапотном пространстве со стороны водителя;
— возле положительной клеммы аккумуляторной батареи;
— в салоне под приборной панелью;
— в салоне в районе бардачка;
— на торцах торпеды;
— под задним сиденьем (в некоторых моделях BMW);
— в багажнике под обивкой с правой или левой стороны.
— В интернете есть специальные ресурсы, в которых можно найти месторасположение этих блоков и конкретно предохранителей, обслуживающих определенные системы и устройства автомобилей.
