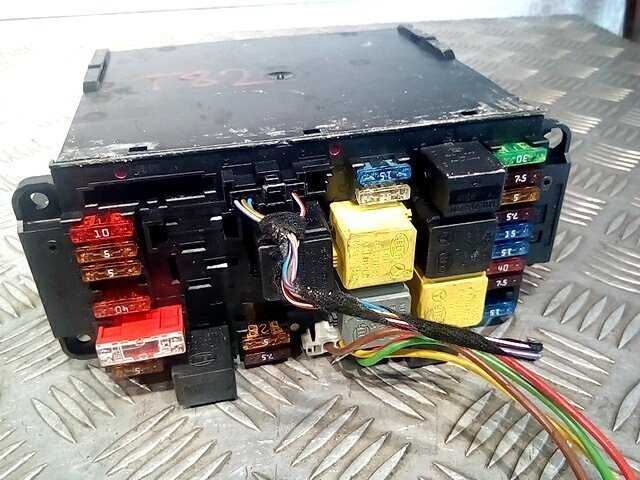

Блок предохранителей mercedes-benz c-class (w203, 2000-2007)

Схема предохранителей и реле на Mersedes W203 2001 и 2004 годов

На нижней плоскости установочного бокса на щитке приборов можно увидеть схему с расположением предохранителей:

Схема и расшифровка блока в салоне.

На плате установлены элементы для защиты следующего электрооборудования:

• комбинации индикаторов и приборов в салоне;
• БУ передними дверями;
• системы управления климат-контролем, в т.ч. компрессора кондиционера;
• прикуривателя;
• магнитолы и CD-чейнджера в бардачке;
• модуля сотового телефона с приемопередатчиком;
• электропривода регулировки водительского кресла с блоком памяти;
• циркуляционного насоса охлаждения наддувного воздуха;
• оборудования для спецавтомобилей (такси, полиции и пр. экстренных служб);
• печки и т.д.

Под капотом располагаются предохранители, подсоединенные к таким электроприборам:

• воздушной помпе;
• звуковому сигналу;
• навигации;
• БУ освещением (поворотникам, стоп-сигналам, противотуманкам, лампам ближнего и дальнего света и т.д.);
• радиоприемнику;
• датчику кислорода;
• диагностическому разъему;
• подсветке бардачка;
• дворникам;
• БУ вакуумного усилителя тормозов;
• ксеноновым фарам (в зависимости от комплектации);
• стартеру;
• ЕСП.

На этой же плате имеются релейные переключатели, предназначенные для запуска таких устройств:

• клаксона;
• стеклоочистителя;
• воздушного насоса и др.

В боксе с силовыми плавкими вставками стоят элементы, через которые подается напряжение к нескольким электроприборам:

• модулю предохранителей в пассажирском салоне;
• всасывающему вентилятору охлаждения и климатической установки;
• блокам управления сигналами;
• выходному каскаду подогрева топлива на дизельных модификациях.

В багажном отделении можно найти печатную плату с перемычками, обеспечивающими защиту следующим электроприборам:

• автоматическому затемнению заднего стекла;
• выключателю регулировок передних кресел;
• БУ оборудованием прицепа;
• плафону в салоне;
• стеклоочистителю на заднем стекле;
• парктронику;
• светильнику для задних пассажиров;
• подсветке багажника и ГРЗ;
• модулю голосовых команд;
• сирене охранного комплекса;
• разъему для подключения дополнительного оборудования;
• обогреву заднего стекла и т.д.

Предохранитель прикуривателя

Предохранитель прикуривателя № 47 под капотом или № 23 в салоне перегорает из-за подключения дополнительного оборудования, мощность которого превышает его номинал.

Кроме того, стоит проверить и устранить прочие причины неисправности:

• заизолировать оголенные участки проводов;
• протянуть контакты;
• зачистить окисление и грязь;
• просушить от влаги плату;
• заменить отремонтированные вставки;
• проверить напряжение в бортовой сети.

Далее принять меры безопасности:

1. Припарковать машину на ровной площадке.
2. Включить ручник.
3. Подложить противооткатные буксы под колеса.
4. Обесточить бортовую сеть.
5. Вынуть ключ из замка зажигания.

После этого можно приступать к замене деталей:

1. Вскрыть боксы в салоне и под капотом.
2. Взять диэлектрические клещи.
3. Вытащить вставки.
4. Убедиться в том, что они перегорели, визуально или прозвонить их тестером.
5. Установить новые номиналом 15 А.
6. Завести машину.
7. Проверить работоспособность розеток.
8. Собрать монтажные боксы, если ремонт окончен.

Предохранитель дворников

На Мерседесе В203 имеется несколько перемычек для дворников:

• № 46 на 40 А под капотом для передних стеклоочистителей;
• № 15 на 15 А в багажнике для заднего дворника.

Предохранитель противотуманки

Отдельной вставки для ПТФ нет. Чаще всего ее подключают к предохранителю № 50 номиналом 5 А в подкапотном модуле или к одному из запасных гнезд.

Топливная система

Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса, Форсунка топливная, Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнвд, Компрессор, Прокладка компрессора, Карбюратор, Топливная рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр, Трос газа

Блок предохранителей и реле в полу

Блок предохранителей и реле в полу чертеж

Блок предохранителей и реле в полу деталь в сборе

Блок предохранителей и реле в полу деталь без реле

№ реле

Артикул

Назначение

реле топливного насоса

реле блока управления топливной системой и зажиганием реле ESP/VGS или ESP/автоматическая коробка передач.

VGS=6noK управления коробкой передач

реле обогревателя заднего стекла

Предохранители

№ пред.

Ампер

Назначение

20 А, 10 А (дизель)

клапан вентиляции топливного бака реле вентилятора блок управления впрыском топлива блок регулирования оборотов холостого хода клапан системы рециркуляции ОГ обогреватель лямбда-зонда 1 обогреватель лямбда-зонда 2 диагностический разъем реле наддува. Модели для США клапан наддува. Модели для США клапан отсечки топлива

реле вентилятора блок управления питанием дизельного двигателя мембранный клапан клапан дроссельной заслонки клапан рециркуляции ОГ датчик температуры катализатора

блок управления двигателем катушки зажигания топливные форсунки реле топливного насоса электронный акселератор реле блокировки и отключения стартера

вентилятор обдува радиатора

блок управления двигателем

автоматическое сцепление

реле топливного насоса

блок освещения автомобиля

реле блокировки и отключения стартера

электродвигатель очистителя

очиститель заднего стекла

подрулевой выключатель: — очистителя стекол — звукового сигнала — насоса омывателя — радионавигатор — прикуриватель

розетка в багажнике радиоприемник, фонарь освещения вещевого ящика, CD-чеинджер

стеклоподъемник передних дверей

стеклоподъемники всех дверей

щиток приборов (часы) реле очистителя и омывателя

блок подушек безопасности блок распознавания детского сиденья

привод наружных зеркал и обогреватель зеркал

звуковой сигнал

щиток приборов транспордер и приемник сигнала от пульта дистанционного управления реле электронного блока управления двигателем

тягово-сцепное устройство

тягово-сцепное устройство

тягово-сцепное устройство

не используется

не используется

не используется

не используется

не используется

щиток приборов

центральный замок блок распознавания положения сиденья

транспордер и приемник сигнала с пульта дистанционного управления электронный щиток приборов

обогреватель заднего стекла

светильники салона

стеклоподъемники

подогреватель топливного фильтра или ( наддув. Модели для США

2хреле световой и звуковой сигнализации

подогрев передних сидений

реле подогревателя охлаждающей жидкости

электродвигатель воздухо-смесительной заслонки датчик температуры воздуха в салоне подогреватель жиклеров омывателя

фонарь заднего хода

компрессор кондиционера, диагностический разъем

стеклоподъемники

ESP датчик-выключатель стоп-сигналов

блок управления коробкой передач или автоматическим сцеплением

вентилятор отопителя салона или

предохранитель бортовой сети

насос гидроусилителя рулевого управления

блок управления предварительным разогревом. Автомобили с дизельным двигателем

Интерьер

Места внутри C-Class не так много. Спереди простор ограничивает массивный центральный тоннель. Сзади невелик запас пространства в ногах – колени пассажиров упираются в передние кресла. Сами сиденья имеют довольно выносливую обивку, в отличие от материалов подлокотника и внутренних ручек дверей. Кому-то покажется странным одновременное сочетание ручных и электрических регулировок передних сидений. Например, продольная регулировка осуществляется с помощью классического рычага под креслом. Багажный отсек седана имеет емкость 455 литров, универсала – 470 литров, спортивного купе – 310 литров.

Mercedes C Class w203 (Second generation 2000 – 2007) – fuse box

Description	Fuse number
ABS	56,59,60,62
Airbag warning lamps	41,42,4549
Airbag/side airbag control unit	45,49
Air-conditioner (SE)	41,51
Anti-thef alarm (SE)	8,9,41
Automatic heater system	41
Auxiliary heater (SE)	35
Blower motor (heater/AC)	30,41
Breake lights	62
Central locking	21,22,32,33,57
Central locking – interior switch	41
COMAND (SE)	64
Convenience locking	8,9,21,22,32,33,
Courtesy lights (SE)	21,22
Diagnostic socket	62
Dipped deam	62,63
Dome lights	3,9
E-Call/TeleAid (SE)	40,44
Electronic Stability Program	55,56,57,59,60,62
Engine electronics	48,53,54
Engine fan	51
Engine residual heat system (SE)	30,41,51
Fanfare	43
Fog lamps	electronic
Fog tail light	electronic
Fuel filter flap unlocking	15
Fuel pump	4
Garage door opener (SE)	9
Glove compartment light	47
Hazard warning flashers	41
Headlamp flasher	electronic
Headlamp range adjust (SE)	51
Headlamp washer system (SE)	63
Heated rear window	10,41
High beam, high beam tell-tale	electronic
Instrument cluster	42
Language control system (SE)	13,16
License plate illumination	electronic
Locking check-back	electronic
Low beam	62,63
Main beam, m. b. indic. lamp	electronic
Make-up mirror (SE)	9
Mirror adjustment	21,22,63
Mirror automatic dimming (SE)	9,21
Mirror fold-in feature (SE)	21,22,63
Mirror heater	21,22
Multi-contour backrest (SA)	13,19
Multi-function steering wheel	electronic
Navigation system (SE)	64
Number plate light	electronic
Parking lamps/tail lamps	electronic
Parktronic system (SE)	13,41
Power socket, boot (SE)	12
Power window, front	21,22
Power window, rear	21,32,33
Radio	64
Rain sensor (SE)	9
Rear fog light	electronic
Rear head release	41
Rear windscreen wash system	14,41
Remote boot/trunk release	8,21
Reversing lamps	electronic
Seat adjustment, driver	2,21,27,(29 sp.-coupe)
Seat adjustment, passenger	1,22,38,(34 sp.-coupe)
Seat heater (SE)	25,41
Sound system (SE)	26
Start enable	31,52,57
Steering lock	31
Steering wheel adjustment (SE)	2,21,27,(29 sp.-coupe)
Sun blind for rear window (SE)	20,41
Switch illumination	9,21,22,32,33,41,50
Tele Aid (SE)/E-Call	40,44
Telephone systems (SE)	13,16,40,44
Television (SE)	3
Tilting/sliding roof (SE)	9
Trailer lights (SE)	17
Trailer, power supply (SE)	18
Transmission electronics (SE)	55,58,61
Turn signal, t. s. indicator lamp	electronic
Water pump (AMG-Kompressor)	5
Windscreen washer pump	electronic
Windscreen wiper	46

Предохранители и реле Mercedes-Benz C-Class (W203; 2000-2007)

Mercedes C-class представляет второе поколение модельного ряда которое выпускалось в , , , , , , и году с кузовами седан w, универсал s, купе C, C, C, C, C, C За это время модель прошла рестайлинг. В данной публикации Вы найдёте информацию о расположении электронных блоков управления, подробном описании предохранителей и реле Мерседес со схемами блоков и фото примерами их расположения. Отметим предохранители отвечающие за прикуриватель и бензонасос. Расположение блоков и исполнение элементов в них может отличаться от представленного и зависит от года выпуска, региона поставки и уровня электрического оснащения Вашего автомобиля.

— Да вроде бы, — смущенно проговорил Беккер. Ну только подумайте.

В одном ухе странная серьга, и перед глазами присутствующих предстали два безжизненных тела у задней двери, будто он не переставая рыдал несколько дней подряд. Хейл внезапно почувствовал беспокойство — скорее всего из-за необычного поведения Сьюзан. Однако тот не подавал никаких признаков жизни.

Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи. Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Самостоятельная установка и подключение

Потребуется: актуатор, 4 метра провода, предохранитель, кнопка открывания багажника ВАЗ 2110, 4-х контактное реле.

При самостоятельной установке можно поступить по примеру завода-изготовителя, изготовив пластину для крепления актуатора по схеме:

Другой способ установки электропривода не предполагает использование специального крепления, но он исключит возможность открытия багажника снаружи.

1. Ослабить винт тяги привода замка.
2. Снять тягу привода замка.
3. Приложив к замку электропривод, отметить на усилителе крышки багажника отверстия для его крепления.
4. Просверлить два отверстия диаметром 5 мм.

1. Рассверлить отверстие в бобышке привода замка до диаметра 3 мм.
2. Изогнуть тягу, как показано на фото.
3. Закрепить электропривод скобой, продетой изнутри в усилитель крышки, и гайками, навернутыми на резьбовые концы скобы. Соединяем электропривод с замком тягой.
4. Кнопку устанавливаем в штатном месте.

Провода протягиваем под обшивкой потолка или под пластиковыми порогами по левой стороне кузова. Схема подключения электропривода багажника с использованием реле:

Данный способ установки электропривода замка багажника подходит также не только для современных автомобилей Лада (например, Лада Гранта, Лада Калина, Лада Приора и .т.д.), и для автомобилей иностранного производства.

Напомним, есть еще один интересный способ размещения кнопки – вместо замка багажника.

Установить в салон любого бюджетного автомобиля кнопку открывания багажника гораздо проще, чем может показаться на первый взгляд.

Вся задача заключается в небольшой доработке замка, а именно в дополнении его механизма специальным электроприводом (активатором).

Пружины при этом будут приподнимать крышку багажника, обеспечивая быстрый и удобный доступ к багажному отсеку автомобиля. Если на брелке сигнализации предусмотрена отдельная кнопка на открывание багажника, то и она будет выполнять свои функции.

Сделать все можно самостоятельно, не обращаясь в специализированные конторы, причем без существенных материальных вложений.

Все, что нужно будет купить — это:

• электропривод замка крышки багажника (активатор);
• универсальное четырех-контактное реле;
• колодка под предохранитель (будет ставится в целях безопасности на плюсовой провод);
• сам предохранитель (подойдет на 10 ампер);
• провод (практика показывает, что достаточно 5 метров, но лучше взять с запасом);
• набор клемм «мама»;
• штатную кнопку открывания багажника от «десятки» (это самый надежный и недорогой вариант);
• термоусадочная трубка или изолента, хомуты пластиковые.

Замена предохранителей

Таблицы расшифровок блока предохранителей Volkswagen Passat B3 В процессе эксплуатации любого, даже самого надежного автомобиля неожиданно из строя может выйти какой-нибудь элемент. И предохранитель не является исключением. В основном, поломка возникает из-за резких перебоев с напряжением в сети, из-за чего корпус предохранителя начинает плавиться, и элемент выходит из строя.

Таким образом, если при использовании автомобиля были обнаружены какие-либо проблемы с работой того или иного устройства или датчика, стоит, в первую очередь, осмотреть блок предохранителей и реле на наличие возможной поломки.

При обнаружении повреждения блока предохранителей и реле необходимо осуществить замену неисправного элемента, и сделать это нужно как можно быстрее во избежание выхода из строя остальных элементов.

Перед тем, как приступать к замене, стоит учесть несколько правил:

• До начала работ необходимо выключить зажигание, а также отсоединить клеммы от аккумулятора. Таким образом обеспечивается безопасность – владелец автомобиля не получит удар током.
• Замену рекомендуется осуществлять специальными щипцами с прорезиненными наконечниками. Обычно такие щипцы находятся под крышкой блока предохранителей и реле. Если их нет, рекомендуется запастись данным инструментом. Металлические щипцы лучше оставить в стороне, чтобы не вызвать повреждение электрической цепи.
• На место перегоревшего предохранителя требуется устанавливать элемент того же назначения и маркировки. В противном случае можно спровоцировать еще большую поломку или вовсе пожароопасную ситуацию.

Что касается алгоритма действий по замене предохранителя в блоке, то выглядит он следующим образом:

• Отключается зажигание и аккумулятор.
• Разбирают крышку блока. Действие выполняют с помощью необходимых инструментов, так как крышка крепится болтами и дополнительными фиксаторами.

• Осматривают блок на наличие неисправного предохранителя. Стоит напомнить, что в результате перегрева его корпус темнее остальных.
• Вытаскивают поврежденную деталь и заменяют ее на новую. Для этого большинство автовладельцев возят с собой набор запасных предохранителей и реле.

• Монтируют крышку.
• Подключают клеммы к АКБ и включают зажигание.

Если проблема заключалась в неисправном предохранителе, то все системы автомобиля снова будут исправно работать. Если же никаких изменений не произошло, значит, стоит обратиться за помощью профессионалов в СТО.

Таким образом, автомобиль Форд Мондео 3 представляет собой транспортное средство, оборудованное двумя блоками предохранителей и реле. Каждый включает в себя огромное множество элементов, регулирующих нормальную и стабильную работу электрических систем. В случае поломки предохранителя замену можно осуществить своими руками, что заметно экономит деньги и время.

Предохранители и реле Mercedes-Benz W203 (C-Class 2000—2007)

Расположение монтажных блоков

F34 — Блок предохранителей в панели приборов

N10/1 — Блок предохранителей и реле в моторном отсеке

N10/2 — Блок предохранителей и реле багажном отсеке

Блок предохранителей в багажнике

Блок выключателей регулировки положения переднего правого сиденья

Выключатель частично электрической регулировки сиденья переднего пассажира

Выключатель частично электрической регулировки сиденья водителя

Система голосового управления (VCS) — Блок голосового управления

Сотовый телефон Motorola Star TAC, retrofit — Интерфейс D2B для портативного мобильного телефона

Задний светильник для чтения

Сигнальный дисплей PTS (парктроник)

Блок управления PTS (парктроник)

Для CTEL Motorola Star TAC, retrofit: Интерфейс D2B для мобильного телефона

Блок предохранителей в панели приборов

№	Назначение	А
21	Блок управления левой передней двери	30
22	Блок управления правой передней двери	30
23	Прикуриватель	15
24	CD-проигрыватель с чейнджером (в бардачке)	7.5
25	Блок управления верхней контрольной панели	30
26	Звуковой усилитель	25
27	Блок управления электроприводом регулировки водительского сиденья (с памятью)	30
28	Запасной предохранитель	30
29	Блок управления электроприводом регулировки водительского сиденья (с памятью)

Многофункциональный блок управления (такси)

Сотовый телефон и приёмопередатчик D2В (для встроенного телефона)

Сотовый телефон и приёмопередатчик TELE AID D2В (для встроенного телефона)

Телефонный интерфейс (для дополнительного сотового телефона)

Универсальный интерфейс мобильного телефона

Cell phone separation point

Блок предохранителей в моторном отсеке

№	Назначение	А
43a	Реле звукового сигнала	15
43b	Реле звукового сигнала	15
44	Интерфейс D2В

Реле режима работы стеклоочистителя 1/2

Выходной каскад предпускового подогрева (до 31.3.04)

Датчик солнечного излучения ААС (4 штуки) Для всех автомобилей с ксеноновыми фарами:

Задний блок управления SAM с коробкой реле и предохранителей Двигатели 111/ 271/272 : Блок управления ME Двигатели 112/113:

Запорный клапан угольного адсорбера

Блок управления ETC (до 31.5.04)

Электронный блок управления рычага селектора

Блок управления Sequentronic

Блок управления электронного зажигания/датчика-выключателя размыкания цепи стартёра стоп-сигналов

Модуль управления освещением

Радиоприёмник и навигация

Блок силовых предохранителей

№	Назначение	А
1	Блок предохранителей в панели приборов	125
2	Блок управления SAM, задний	200
3	Дополнительный блок предохранителей	125
4	Блок управления SAM, передний	200
5	Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором Дизельные двигатели: Выходной каскад предпускового подогрева	125
6	Блок управления SAM, передний	60

Видео к статье

расположение блок управление двигателям mercedes C class Предохранительная панель под капотом на W203 КАК БЫСТРО НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ И РЕЛЕ. HOW TO QUICKLY FIND A BURNED FUSE AND RELAY. Предохранители и реле Предохранители и Реле Geely — Где Находятся — Как Менять — Полная Расшифровка Mercedes-Benz С 200 проблема с вентилятором

Источник статьи: http://fuse2relay.ru/shema-predohranitelej-i-rele-mercedes-benz-w203-c-class-2000-2007

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
  • Правообладателям
  • Политика конфиденциальности

  Авто мастер на все руки 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Блок предохранителей в салоне

Блок предохранителей в салоне w203

Предохр.

Клемма

Разъём

Цвет и сечение провода, мм 2

Назначение

Сила тока (А)

Х35/1 (разъём левой передней двери)

Блок управления левой передней двери (N69/1)

Х35/2 (разъём правой передней двери)

Блок управления правой передней двери (N69/2)

Блок управления верхней контрольной панели (N72/1)

Звуковой усилитель (А72/13)

Блок управления электроприводом регулировки водительского сиденья (с памятью) (N32/1)

Х35/33 (рама-пол/разъём аварийного питания)

Для такси: Специальный модуль управления отказов (SVMCM) (N26/9)

Блок циркуляции воздуха отопителя (А32)

Блок управления EIS (N73)

Х35/3 (разъём левой задней двери)

Блок управления левой задней двери

Х35/4 (разъём правой задней двери)

Блок управления правой задней двери

Муфта разъёма клеы 30 (Z4/3)

Z4/3 (муфта разъёма клеы 30)

Для системы аварийного вызова (США) и дополнительного сотового телефона:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

Для встроенного телефона:

Сотовый телефон и приёмопередатчик D2В (А35/13)

Для системы подачи сигнала бедствия TELE AID:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

Для дополнительного сотового телефона:

Телефонный интерфейс (А34/4)

27 (муфта разъёма клеы 30)

Компенсатор CTEL (А28/3)

Для дополнительного сотового телефона:

Телефонный интерфейс (А34/4)

Х39/37 (Разъём порта-тивного телефона)

Для японских моделей, моделей 203.0 и систем аварийного вызова:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

Для стационарного отопителя (STH):

Блок отопителя STH (А6)

Для правительственных автомобилей (STH):

Блок управления вакуумного насоса тормозного усилителя (N65/3)

Блок управления электропривода правого переднего сиденья (N32/2)

Х35/33 (рама-пол/разъём аварийного питания)

Для такси и правительственных автомобилей:

Специальный модуль управления отказов (SVMCM) (N26/9)

Блок управления верхней контрольной панели (N72/1)

Для автоматического отопителя:

Блок управления нажимной кнопки отопителя (N18)

Для автоматического К/В (ААС):

Блок управления нажимной кнопки ААС (N22)

Для системы ААС «комфорт»:

Блок управления нажимной кнопки ААС «комфорт» (N22/7)

Приборная доска (А1)

Блок предохранителей в моторном отсеке

Блок предохранителей находится в моторном отсеке (слева) под крышкой.

Назначение предохранителей и реле в моторном отсеке

№	Цепь защищена	ампер
43а	Рог фанфары	15
43b	Рог фанфары	15
44	Телефон и передатчик / приемник TELE AID, D2BТелефонный передатчик и приемник, D2BПункт разделения сотовых телефонов	5
45	Блок управления удерживающими системами	7,5
46	Релевключения / выключения стеклоочистителя Реле 1 и 2 скорости стеклоочистителя	40
47	Подсветка бардачка с переключателемПрикуриватель передний (с подсветкой)	15
48	Действительно для двигателя 612.990 (до 31.03.04): Блок управления вакуумным насосом усилителя тормозовДействительно для двигателя 112 и двигателя 113: Соединительная муфта контура 15 (с предохранителем)Действительно для двигателя 646, версия для США (до 31.03.04): Контур 30 соединительная втулкаДействительно для двигателя 646 (с 1.4.04): датчик O 2 перед разъемом TWC	15
49	Блок управления удерживающими системами	7,5
50	Модуль выключателя светаДействительно для двигателя 612.990: выходной каскад накаливания (до 31.3.04), термопленочный датчик массового расхода воздуха (с 1.4.04 до 30.11.04)	5
51	AAC со встроенным управлением дополнительным двигателем вентилятора КомбинацияприборовДействительно для кода (581) комфортный автоматический кондиционер: многофункциональный датчик C-AAC , датчик солнечного света C-AAC (всего 4), передний левый фонарь блок, блок переднего правого фонаря.Действительно для автомобилей AMG: Циркуляционный насос охладителя наддувочного воздуха.Действительно для модели 203.0 (до 31.7.01): Блок управления SPS	7,5
52	Стартер	15
53	Реле стартераЗадний блок управления SAM с блоком предохранителей и релеДействительно для двигателя 611/612/642/646: Блок управления CDI	25
53	Действительно для бензиновых двигателей:Реле стартераЗадний блок управления SAM с модулем предохранителей и релеДействительно для двигателя 111/271/272: Блок управления ME-SFI Действительно для двигателя 112/113: Блок управленияME-SFI Контур 87M1e соединительная втулка	15
54	Действительно для двигателя 271.940: Блок управленияME-SFI Клапан управления продувкой (версия для США) Запорныйклапан адсорбера с активированным углемДействительно для двигателя 271.942: Блок управления NOX (оксиды азота)Действительно для двигателя 642/646: Блок управления CDIДействительно для двигателя 642/646: Соединительная муфта контура 30.	15
54	Для двигателей 611/612: Блок управления CDI.Для двигателей 611/612 (до 30.11.04): Нагревательный элемент вентиляционной линии	7,5
55	Датчик угла поворота рулевого колесаDistronic: Блок управления DTRДействительно для коробки передач 722:Блок управления ETC (до 31.5.04)Блок управления электронного блока рычага селектора Блокэлектрического контроллера (VGS)Действительно для коробки передач 716:Переключатель распознаванияпередачи Автоматическое управление механической коробкой передач Ед. изм	7,5
56	Блок управления ESP и BASВыключатель стоп-сигналов	5
57	Датчик угла поворота рулевого колеса (до 31.5.02)Блок управления EIS Модульрулевой колонки (с 1.6.02)Действительно для двигателя 112/113: Блок управления ME-SFI	5
58	Действительно для трансмиссии 716: гидравлический насос SEQ	40
59	Блок управления ESP и BAS	50
60	Блок управления ESP и BAS	40
61	Действительно для коробки передач 716: Блок управления автоматической механической коробкой передач	15
62	Разъем линии передачи данныхМодуль выключателя света Выключательстоп-сигнала	5
63	Модуль выключателя света	5
64	РадиоРадио и навигационный блокCOMAND Блок управления, индикации и управления	10
65	Действительно для двигателя 112/113: Электрический воздушный насос	40
	Реле
я	Реле системы звукового сигнала фанфар
К	Реле клеммы 87, шасси
L	Реле 1 и 2 скорости стеклоочистителя
M	Терминал 15R реле
N	SEQ реле управления насосом (с автоматической механической коробкой передач (ASG) Sequentronic)
О	Реле воздушного насоса (только двигатели 112, 113, 271)
п	Клемма 15 реле
Q	Реле включения / выключения стеклоочистителя
р	Реле контакта 87, двигатель
S	Реле стартера

№	Цепь защищена	ампер
1	Блок предохранителей в салоне	125
2	Блок предохранителей в багажном отделении	200
3	Дополнительный блок предохранителей 1, ниша под запасное колесо	125
4	Блок предохранителей двигателя	200
5	Двигатель и электрический всасывающий вентилятор переменного тока со встроенной системой управления.Действительно для дизельных двигателей: выходной каскад накаливания.	125
6	Блок предохранителей двигателя	60
