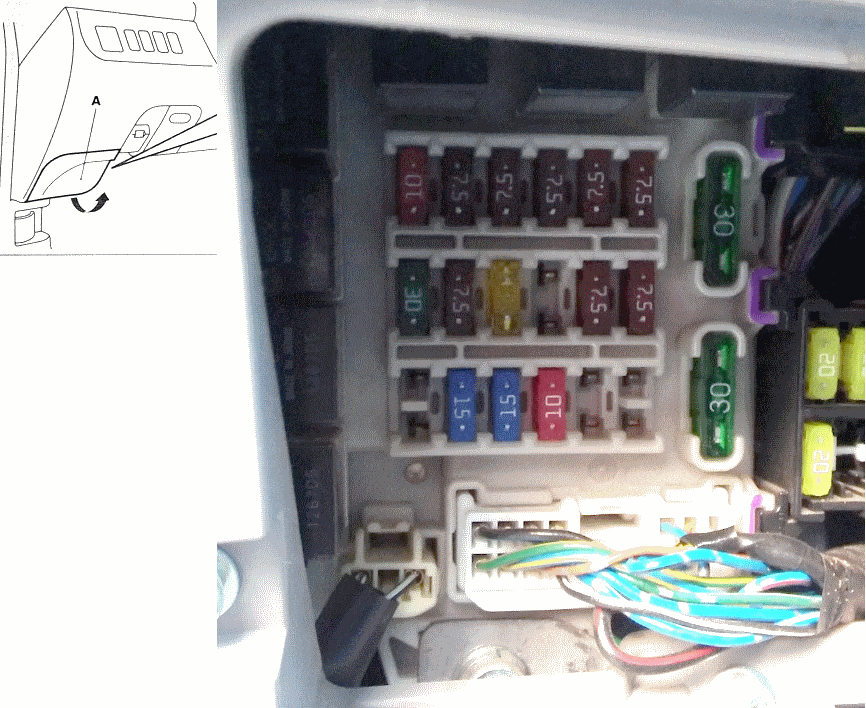

Passenger compartment fuse box

Located under the dashboard on the left side, behind the protective cover.

For example a diagram from the box cover

Diagram

Assignment

1	10A Ignition system
2	7,5А Instrument cluster (panel)
3	7,5A Reversing lights, Automatic transmission control relay
4	7.5A Cruise control system
5	7.5A Relay
6	7.5A Control panel for exterior mirrors
7	30A Cleaners and washers, Electronic lighting control unit
8	7.5A Electronic engine control unit and automatic transmission (for vehicles with automatic transmission), electronic engine control unit, fuel pump relay
9	15A Cigarette lighter
10	Reserve
11	7,5A Power mirrors
12	7,5A Engine control
13	10A Audio system, Radio
14	15A Rear window wiper / washer
15	15A Central locking
16	10A Rear fog lamp
17	Reserve
18	10A Interior lamps
19	30A Heater blower motor
20	30A Heated rear window
21	20A Sunroof motor
22	20A Heated seats
23	20A Rear air conditioner
24	10A Starter

Relay

1. Fuel pump relay (1)
2. Front seat heating relay
3. Fuel pump relay (2)
4. Socket relay for connecting additional equipment
5. Rear fog lamp relay
6. Relay for electro glass lifts
7. Heater blower motor relay
8. Heated rear window relay

Как снять прикуриватель Mitsubishi Grandis

Как снять прикуриватель на Mitsubishi Outlander. Устранение Неполадок

В этом видео я покажу Вам как снять прикуриватель быстро и просто. И покажу две причины из за чего может…

Ремонт прикуривателя на Mitsubishi Lancer 9, своими руками.

Я в https:///id70878427 Возможно пригодится: Мелкий ремонт своими руками. Ремонт прикуривателя на мицубиси лансер 9.

Как снять прикуриватель на Mitsubishi Outlander?

Пользуйтесь видеоинструкцией, задавайте вопросы, комментируйте!

Замена топливного фильтра Митсубиси Грандис

Цены на ремонт Митсубиси Грандис смотри на сайте! http://bit.ly/2NutPKQ. Слесарный ремонт, диагностика, шиномонтаж,…

Замена АКБ в Грандис

Замена АКБ (аккумулятора) в Грандис Увеличиваем клиренс, Грандис Grandis https://www.youtube.com/watch?v=_MCu8D9RqxE Ремонт климата Mitsubishi…

Ремонт информационного дисплея mr381289 Mitsubishi Space Star 1998-2004

канал svodnet представляет: Ремонт информационного дисплея mr381289 Mitsubishi Space Star 1998-2004. Если не отображается инфор…

всё просто на словах….

Дизайн

Внешний облик Mitsubishi Grandis неординарен, и, в общем-то, разработчикам в этом плане можно поставить самую высокую оценку. Если провести аналогии с поговоркой «встречают по одёжке», то с «одёжкой» у данного вида автотехники всё в порядке.

Экстерьер

Общий вид Mitsubishi Grandis производит впечатление солидности и важности наряду с динамичностью и плавностью линий силуэта, продуманностью пропорций и элементов дизайна (Митсубиси Грандис на фото)

Посередине крышки капота имеется элегантная выпуклость, переходящая на радиаторную решётку, на которой размещена эмблема Mitsubishi. Этот клин как бы делит решётку пополам. Можно сказать, что таким образом у авто целых три воздухозаборника. Бесподобно смотрятся фары-стрелы, ниже размещены противотуманки. Сбоку – широкие колёсные арки и симпатичный рельеф через обе пары дверей.

Сзади – мощный бампер и большая пятая дверь со спойлером наверху, открывающая доступ в довольно просторное багажное отделение. Задняя оптика выстроена вертикально из гирлянды светодиодных фонарей. Покрытие кузова отличается высокой противокоррозионной стойкостью. Этим же в своё время отличалась модель Mitsubishi Chariot Grandis.

Интерьер

В салоне Митсубиси Гранддис для 2021 года просторно и комфортно, эстетика интерьера сочетается с его практичностью. Семиместный вариант представляет собой три ряда кожаных сидений со вторым рядом в виде диванчика, а в шестиместном минивэне во всех рядах установлены индивидуальные кресла с автономными подлокотниками.

Конструкторы предусмотрели возможность перемещения сидений в Mitsubishi Grandis по горизонтали и превращения сидячих мест в удобное двуспальное ложе. В случае необходимости перевозки крупногабаритных грузов третий ряд складывается в нишу, что избавляет от неизбежности демонтажа кресел, как это обычно бывает.

Вот что больше всего владельцам нравится в интерьере своих Mitsubishi Grandis, так это внимание к мельчайшим, но немаловажным, деталям, а именно: наличие подстаканников, там, где нужно, раскладывающиеся столики, климат-контроль даже для задних пассажиров. Волнообразный изгиб пластиковой приборной панели по центру как бы выделяет зоны для водителя и переднего попутчика. Прямо на этой платформе, на уровне нижней части руля размещён рычаг переключения передач

Сам четырёхспицевый штурвал красив до безобразия – такой крутить одно удовольствие, как эстетически и практически

Прямо на этой платформе, на уровне нижней части руля размещён рычаг переключения передач. Сам четырёхспицевый штурвал красив до безобразия – такой крутить одно удовольствие, как эстетически и практически

Волнообразный изгиб пластиковой приборной панели по центру как бы выделяет зоны для водителя и переднего попутчика. Прямо на этой платформе, на уровне нижней части руля размещён рычаг переключения передач. Сам четырёхспицевый штурвал красив до безобразия – такой крутить одно удовольствие, как эстетически и практически.

Приборы в Mitsubishi Grandis украшены голубоватой подсветкой. В центральной зоне доски располагаются автомагнитола, регуляторы управления различных систем, узкий дисплей мультимедиа (см. фото).

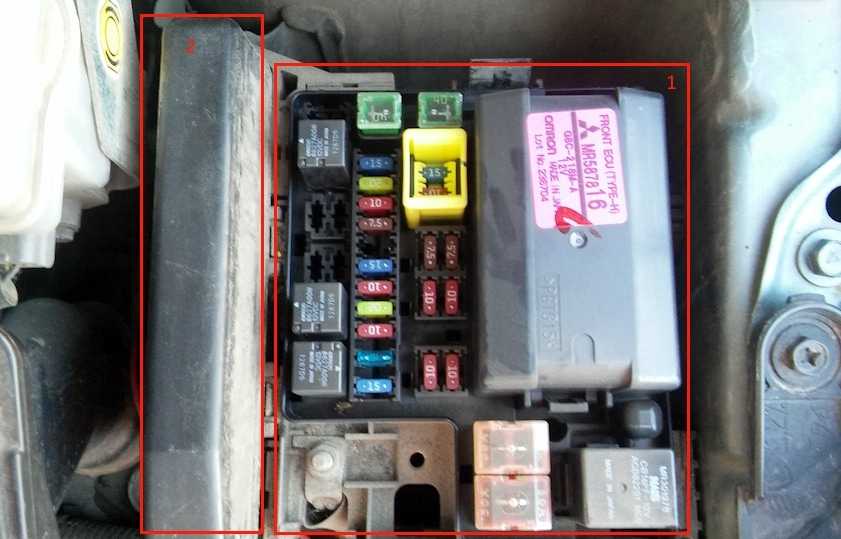

Engine compartment fuse box

Installed on the left side of the engine compartment. They consist of a main fuse and relay box and an additional box.

Main fuse box

The box cover

Diagram

Assignment

1	60A Dashboard Fuse / Relay Box 80A Battery / Spare
2	50A Cooling fan motor
3	30A ABS system
4	40A Ignition Lock Circuit
5	40A Power windows
6	15A Fog lights
7	15A / 20A AC power supply, supplying additional power outlets
8	10A Buzzer
9	20A Engine management system
10	10A A / C Compressor Electromagnetic Clutch
11	15A Stop lights
12	15A Heated windshield, signal
13	7.5A Generator
14	10A Alarm
15	20A Electronic gearbox control unit
16	10A High beam, right headlight
17	10A High beam left headlight
18	10A Low beam, right headlight
19	10A Low beam left headlight
20	7,5A Rear light (right)
21	7,5A Rear light (left)
22	15A Reserve / engine management
23	10A Audio system
24	15A fuel pump
25	30A Electric tailgate

Relay

1. Accessory Power Connector Relay
2. Horn or alarm relay
3. Purifier relay
4. Horn or alarm relay
5. Fog lamp relay
6. Cooling fan relay

Diesel

Diagram

Assignment

1. A / C compressor electromagnetic clutch relay
2. Engine control relay
3. Transmission electronic control unit relay
4. Ignition relay
5. Throttle control unit relay
6. Reserve
7. Reserve

Petrol

Diagram

Designation

1	30A Condenser fan
2	30A Engine control
3	10A Control flap
4	10A Ignition relay
5	10A Valve block
6	7.5A Electronic anti-theft device
7	10A Heating

Is there something to add? Write everything in the comments.

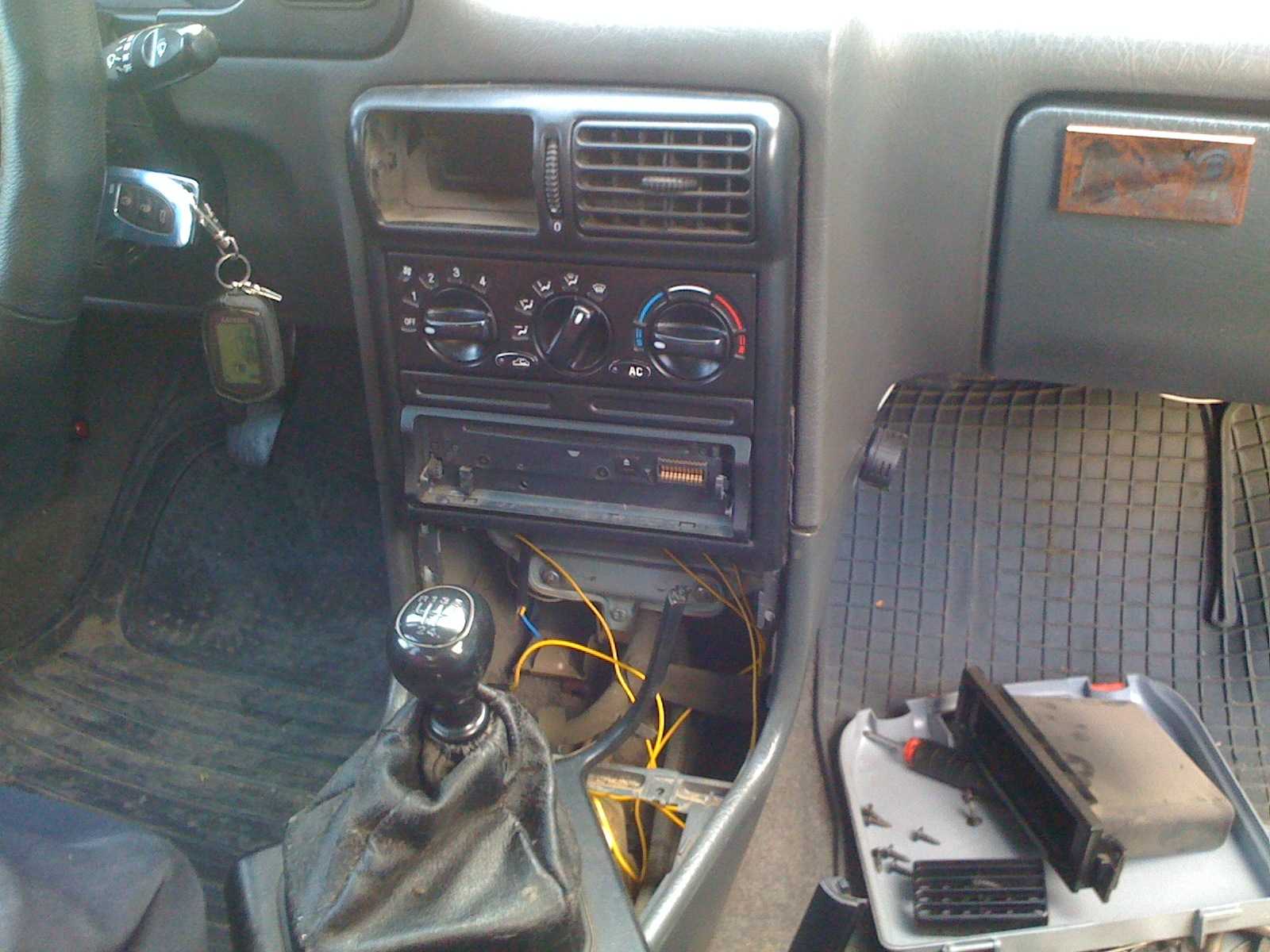

Переходники для iso разъемов

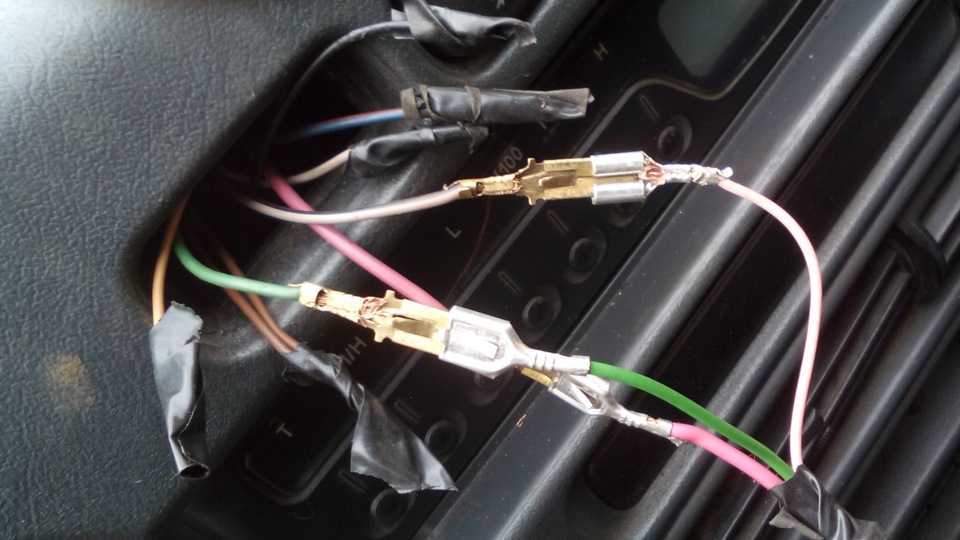

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.
