Предохранители и реле Mitsubishi Pajero 2

26 июня, 2019 Voyager77

автомобили 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

Блок предохранителей в салоне митсубиси паджеро 2.

Расположен со стороны водителя.

Схема расположения предохранителей в блоке.

расшифровка.

№	Номи­нал	Название
1	15А	Прикуриватель.
2	10А	Радиоприемник.
3	10А	Реле отопителя.
4	10А	ELC-4A/T (только модели с автоматической КПП).
5	20А	Передний и задний кон­диционеры.
6	10А	Указатели поворотов.
7	10А	Контрольно-измери­тельные приборы.
8	10А	Звуковой сигнал.
9	15А	Стеклоочистители.
10	10А	Электропривод стекло­подъемников.
11	10А	Система полного приво­да (на 4 колеса).
12	15А	Электропривод блоки­ровки замков дверей
13	10А	Лампы местного осве­щения, часы.
14	15А	Фонари заднего хода.
15	15А	Стояночные фонари.
16	25А	Отопитель.
17	15А	Разъем включения допол­нительных устройств.
18	10А	Задний отопитель.
19	*	Запасные предохраните­ли (А/Т): автоматическая коробка передач..

Этот же блок в развернутом виде

здесь реле вентилятора

Специальные предохранители и централизованные реле на блоке реле в салоне.

№	Название
С-92Х	—
С-93Х	Реле заднего отопителя
С-94Х	Реле электропривода стекло­подъемников
С-95Х	Блок управления центральной блокировкой замков дверей
С-96Х	Реле обогревателя заднего стекла
С-97Х	Реле прерывистого режима рабо­ты очистителя заднего стекла
С-98Х	Реле-прерыватель указателей по­ворота и аварийной сигнализации

Блок предохранителей в моторном отсеке mitsubishi pajero 2.

Расположен в левой передней части моторного отсека.

Назначение предохранителей.

Номер	Номи­нал	Название
1	60А	Аккумуляторнаябатарея.
2	100А	Генератор переменно­го тока.
3	20А	Промежут. охладитель наддувочного воздуха
4	40А	Замок зажигания.
5	30А	Обогреватель заднего стекла.
6	30А	Электрические стекло­подъемники.
7	30А	Кондиционер.
8	40А	Лампы.
9	10А	Компрессор кондицио­нера.
10	25А	Вентилятор конденсо­ра кондиционера.
11	10А	Задние противотуман­ные фонари.
12	10А	Задние фонари.
13	10А	Задние фонари.
14	10А	Дальний свет фар.
15	10А	Аварийная сигнализация.

Плавкие вставки на блоке под капотом.

№	Цепь	Цвет	Номинал
1	ABS (цепь пит.гидр.бл.)	Y	60А
3	Свечи накаливания	В	80А
4	Блок предохр. (универе. N81,6,13,14,16,17,19 и цепь кондиционера)	У	60А
5	Генератор	L	100А
6	Пром. охладитель над­дувочного воздуха	SB	20А
7	Замок зажигания и цепь стартера	G	40А
9	Обогреватель заднего стекла	Р	30А
10	Электропривод стекло­подъемников	Р	30А
12	Электродвигатель вен­тилятора конденсора	Р	30А
13	Генератор, фары головного света и зад­ние габариты	G	40А

Специальные предохранители и реле на блоке в моторном отсеке.

№	Цепь	Цвет	Номинал
1	Подогреватель топливопроводов	L	15А
2	Компрессор кондиционера	R	10А
3	Электродвигатель вентилятора конденсора	—	25А
G	*30А
4	Задние противотуманные фонари	R	10А
5	Задние габариты	R	10А
6	Задние габариты	R	10А
7	Цепь индикации включе­ния дальнего света фар	R	10А
8	Аварийная сигнализация	R	10А
9	Электропривод люка	L	15А

Реле.

№	Название
А-19Х	Разъем-перемычка
А-20Х	Реле фар
А-21Х	Реле электродвигателя вентилято­ра пром. охладителя надд. воздуха
А-22Х	Реле генератора
А-23Х	Реле задних противотуманных фо­нарей
А-24Х	Реле задних габаритов
А-25Х	Реле электродвигателя вентилято­ра конденсора
А-26Х	Реле компрессора кондиционера

Опубликовано в рубрике МОНТАЖНЫЕ БЛОКИ И ПРЕДОХРАНИТЕЛИ

Предохранители и реле под капотом Митсубиси Паджеро 4

В моторном отсеке есть 2 блока, основной и дополнительный с реле. Расположены они рядом, со стороны водителя возле АКБ.

Схема блока предохранителей Митсубиси Паджеро 4

Описание

R1	Реле электродвигателя вентилятора конденсатора кондиционера — высокая скорость
R2	Реле звукового сигнала
R3	Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость
R4	Много функциональный блок управления 1
R5	Реле обогревателя лобового стекла — очистители лобового стекла
R6	Реле электромагнитной муфты компрессора кондиционера
R7	Резерв
1	120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^)
2	60A Блок предохранителей/ реле, моторный отсек 1
3	40А Замок зажигания
4	40А Электропривод сидений, электропривод стекло подъёмников
5	20А Управление двигателем
6	20А Управление двигателем
7	—
8	15А Дополнительное оборудование
9	25А Подогреватель топливного фильтра
10	25А Кондиционер
11	20А Кондиционер
12	15A Реле обогревателя лобового стекла — очистители лобового стекла
13	—
14	20A Автоматическая коробка передач
15	10A Генератор, центральный замок, указатели поворота/ аварийная сигнализация
16	15A Анти блокировочная система тормозов (ABS), стоп-сигналы
17	10А Аудиосистема, прикуриватель, часы
18	10A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой
19	10А Кондиционер
20	20A Противотуманные фары
21	10A Звуковой сигнал
22	20A Очиститель/ омыватель лобового стекла
23	10A Система управления двигателем, задний габарит(правый)
24	10A Лампа заднего левого габарита
25	10A Лампа ближнего света (левая)
26	10A Лампа ближнего света (правая)
27	10A Лампа дальнего света (левая)
28	10A Лампа дальнего света (правая)
29	Резерв
30	40A Нагреватель охлаждающей жидкости

Схема дополнительного блока с реле

Описание

1. Реле электромагнитных клапанов
2. Реле подогревателя топлива
3. Реле сервопривода дроссельной заслонки
4. Реле стартера
5. Главное реле системы впрыска
6. Реле электромагнитной муфты компрессора кондиционера

Отдельные элементы предохранителей и реле могут устанавливаться вне данных блоков, например реле электродвигателя топливного насоса или системы экстренного торможения АБС. Так же на плюсовой клемме аккумуляторной батареи могут находится предохранители высокой мощности: 40/60А — ABS и 80A — Свечи накала.

Блок в салоне

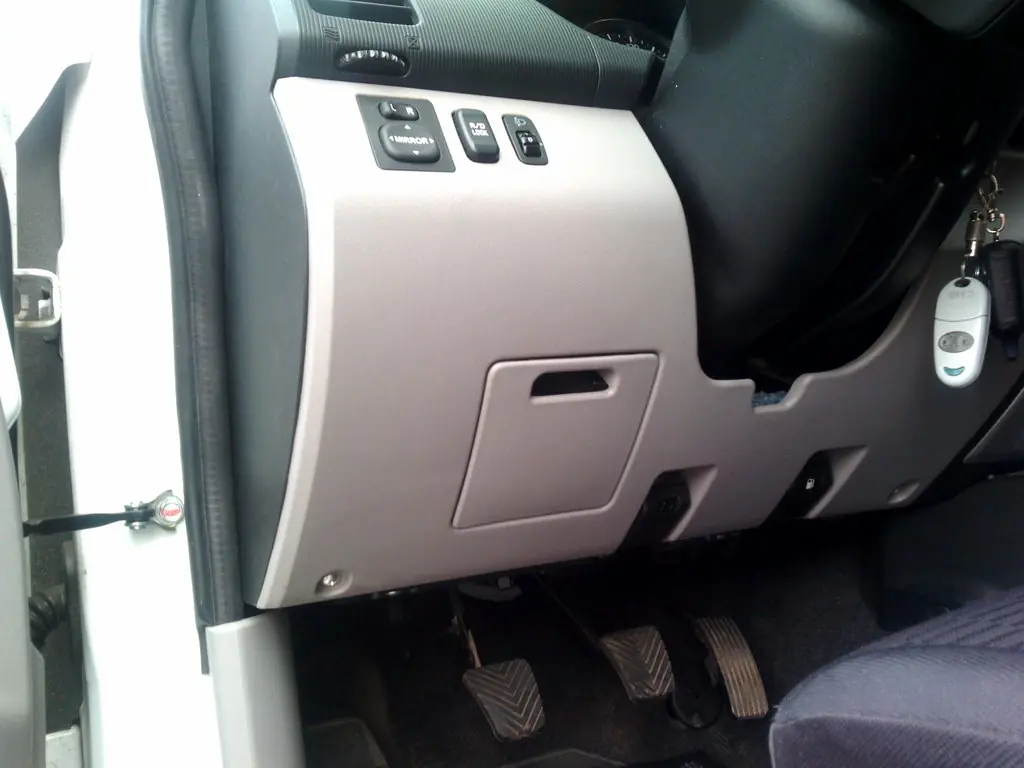

Находится в нижней части панели приборов со стороны водителя за защитной крышкой.

Расположение блока

Описание предохранителей

p, blockquote 9,0,0,0,0 —>

1	7,5А Габаритные огни (слева)
2	15А Прикуриватель
3	10А Катушка зажигания
4	7,5А Стартер
5	20А Люк на крыше
6	15А Розетка, Разъем для аксессуаров
7	7,5А Габаритные огни (правые), ЭБУ кондиционера, выключатель ASC OFF, выключатель предупреждения о мертвых зонах, комбинированный счетчик, переключатель режимов движения, выключатель электрического стояночного тормоза
8	7,5А Наружные зеркала
9	7,5А ЭБУ двигателя и реле топливного насоса
10	7,5А Блок управления
11	10А Задний противотуманный фонарь
12	15А Центральный замок, Диагностический разъем
13	10А ЭБУ кондиционера, ЭБУ камеры, центральный светильник в салоне, переключатель на колонке, комбинированный прибор, лампа освещения двери, выключатель электрического стояночного тормоза, передний светильник в салоне, межсетевой интерфейсный блок управления, переключатель напоминания о ключе (ILL), ЭБУ KOS и OSS, управление освещением датчик, лампа освещения багажного отделения, мультидисплей, радио / проигрыватель компакт-дисков и задний дисплей
14	15А Стекло очиститель заднего стекла
15	7,5А Приборная панель, датчик предупреждения о мертвых зонах, блок управления предупреждением о просвете, подрулевой переключатель
16	7,5А Реле компрессора кондиционера, реле вентилятора конденсатора кондиционера, реле вентилятора, контроллера нагревателя, реле заднего вентилятора, панель управления заднего охладителя, переключатель заднего вентилятора и реле обогревателя заднего стекла
17	20А Подогрев сиденья
18	10А Питание аксессуаров, Сборка контроллера нагревателя
19	7,5А Наружные зеркала с подогревом
20	20А Дворники
21	7,5А Фонари заднего хода, Блок управления АКП, блок управления ETACS, многофункциональный дисплей, радио / проигрыватель компакт-дисков, задний комбинированный фонарь (задний), зеркало заднего вида в сборе и блок управления системой SRS
22	30А Обогрев заднего стекла, Предохранитель №19, дроссельная катушка стеклянной антенны и обогреватель заднего стекла
23	30А Реле электродвигателя вентилятора отопителя
24	40А Сиденья с электроприводом
25	10А Аудио система, Реле гнезда для аксессуаров, ETACS-ECU, мультидисплей, радио / проигрыватель компакт-дисков и задний дисплей
26	15А Предохранитель № 13 и ETACS-ECU

Обозначение реле

p, blockquote 11,0,0,0,0 —>

• R1 — Реле обогрева сидений
• R2 — Реле питания розеток дополнительного оборудования
• R3 — Реле задних противотуманных фар
• R4 — Реле топливного насоса
• R5 — Реле вентилятора
• R6 — Реле обогрева заднего стекла
• R7 — Резерв

Схема предохранителей митсубиси паджеро спорт 2

Как правило, КЭА черного цвета являются самыми меньшими по номиналу, сиреневого — самые высокие. Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками.

В автомобилях Митсубиси монтажный блок с реле устанавливается и под капотом и на приборной панели в салоне. Ниже подробно будет указано, где он расположен на конкретных моделях.

предохранители митсубиси паджеро спорт 2014

В Северной Америке и Европе изначально машину реализовывать не планировалось, однако, спустя какое-то время, Montero Sport для Штатов все же появился.

Интересным фактом является то, что именно Montero Sport всегда пользовались большей популярностью на отечественном рынке.

Mitsubishi Pajero Sport III: Электрические схемы

Это объясняется достаточно просто: Передняя часть автомобиля позволяет мгновенно и безошибочно определить принадлежность к марке, хотя деталями предохранители митсубиси паджеро спорт 2014 Pajero Sport несколько отличается от появившегося несколько ранее пикапа L, на базе которого уже традиционно построен внедорожник.

В целом, внешность нового Pajero Sport отличается сдержанностью и солидностью. Новая модель значительно больше предшественника — длина автомобиля составляет мм в старой моделиширина — ммвысота — ммколесная база — мм Это позволило сделать салон более просторным. Интерьер вполне соответствует сдержанному облику автомобиля — он прост и утилитарен, хотя и не лишен изысков — центральная консоль и обшивка дверей имеют вставки под дерево.

Водительское сиденье оснащено электроприводами регулировок. Сиденья предохранители митсубиси паджеро спорт 2014 ряда, расположенные немного выше, чем передние, способны с комфортом разместить трех пассажиров.

На них легко поместится даже достаточно высокий человек, при этом пространства для коленей будет также предостаточно.

Почему сгорает предохранитель №12 в моторном отсеке (управление двигателем)?

Замки ремней безопасности задних сидений утоплены в специальные вырезы в сиденье дивана, не предохранители митсубиси паджеро спорт 2014 дискомфорта во время поездки. Комфортное и удобное передвижение на автомобиле обеспечивают травмобезопасные электростеклоподъемники, кондиционер или климат-контроль, дополнительный задний отопитель, подогрев передних сидений и боковых зеркал, блок дополнительных приборов температура за бортом, электронный компас, указатель давления масла, вольтметраудиоподготовка 4 или 6 динамиков, антенна с электроприводоми литые колесные диски.

Багажное отделение радует своими размерами. Специальная сетка позволяет закрепить мелкий багаж, а для перевозки крупногабаритных грузов можно сложить сиденья заднего ряда.

Полноразмерное запасное колесо закреплено сзади под днищем автомобиля. Линейку силовых агрегатов нового внедорожника составляют 2. Однако для отечественного рынка предлагается только 3.

Предохранители и реле в салоне Митсубиси Паджеро 4

Монтажный блок расположен в нижней части панели управления, со стороны водителя. Блок закрыт защитной крышкой, на внутренней стороне которой есть схема с назначением предохранителей в блоке.

Описание

1	10А Катушки зажигания
2	7,5А Контрольно-измерительные приборы
3	7,5А Лампы заднего хода
4	7,5А Резерв
5	7,5А Реле (отопитель и т.п.)
6	7,5А Обогрев зеркал
7	30А Резерв
8	7,5А Блок управления двигателем
9	15А Предохранитель прикуривателя Митсубиси Паджеро 4
10	Резерв
11	7,5А Электропривод зеркал
12	7,5А Блок управления двигателем
13	Резерв
14	15А Задний стеклоочиститель
15	15А Центральный замок
16	10А Задний противотуманный фонарь
17	Не используется
18	Не используется
19	30А Отопитель
20	30А Обогрев заднего стекла
21	20А Люк
22	10А ABS
23	20А Подогрев сидений
24	10А Подсветка подножек и проемов дверей
25	10А Блок управления раздаточной коробкой
26	10А ENG/POWER
27	10А Стартер
28	Не используется
29	20А Запасной предохранитель
30	10А Запасной предохранитель
31	30А Запасной предохранитель
32	25А Запасной предохранитель

Реле

• R1 — Реле обогревателя заднего стекла
• R2 — Реле переднего вентилятора
• R3 — Реле электро стекло подъёмников
• R4 — Реле топливного насоса 1
• R5 — Реле задних противотуманных фонарей
• R6 — Реле топливного насоса 1
• R7 — Реле розетки питания дополнительного оборудования
• R8 — Реле заднего вентилятора

Реле стартера митсубиси паджеро пинин

Сообщение Breitling » 08 апр 2012, 11:40

Сообщение Captain Sergio » 09 апр 2012, 05:16

Сообщение Breitling » 09 апр 2012, 09:39

Сообщение Captain Sergio » 09 апр 2012, 10:22

Сообщение Breitling » 09 апр 2012, 11:59

Сообщение Серега83 » 09 апр 2012, 12:14

Сообщение Breitling » 09 апр 2012, 19:54

Сообщение Captain Sergio » 09 апр 2012, 20:00

Сообщение TOY86RUS » 31 май 2017, 22:05

Сообщение Lukich111 » 31 май 2017, 23:26

Сообщение Кузьмич 68 » 01 июн 2017, 04:15

Сообщение TOY86RUS » 01 июн 2017, 05:50

Сообщение TOY86RUS » 01 июн 2017, 06:31

Сообщение Captain Sergio » 01 июн 2017, 07:39

Сообщение SNOOPER » 01 июн 2017, 08:23

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Предохранители и реле Митсубиси Лансер 10, 2007 — 2021

Большая часть электрических цепей защищена плавкими предохранителями. Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле. Информация актуальна для моделей Мицубиси Лансер 10 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

В салоне

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Назначение предохранителей в блоке, расположенном в салоне Митсубиси Лансер

№	Защищаемая цепь	Ток, А
1	Отопитель (Плавкая вставка)	30
2	Стоп-сигналы	15
3	Задний противотуманный фонарь	10
4	Очиститель ветрового стекла	30
5	Цепи дополнительного оборудования	10
6	Электропривод замков дверей	20
7	Аудиосистема	15
8	Реле блока управления	7,5
9	Лампы освещения салона (плафоны)	15
10	Аварийная световая сигнализация	—
11	Очиститель заднего стекла	15
12	Контрольно-измерительные приборы	7,5
13	Предохранитель прикуривателя/розетка электропитания	15
14	Замок зажигания	10
15	Люк	20
16	Наружные зеркала заднего вида	10
17	Система полного привода	10
18	Фонари света заднего хода	7,5
19	Розетка электропитания	15
20	Электростеклоподъемники (Плавкая вставка)	30
21	Обогрев заднего стекла (Плавкая вставка)	30
22	Обогрев наружных зеркал заднего вида	7,5
23	Источник питания переменного тока	15
24	Электропривод сидений	25 (20)
25	Обогрев сидений	30
Реле
A	Дополнительное оборудование
B	Реле электровентилятора отопителя
C	обогрев сидений
D	обогрев заднего стекла

В моторном отсеке

1. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор….

2….И снимите крышку монтажного блока.

Назначение предохранителей и плавких вставок в монтажном блоке моторного отсека и на клемме аккумулятора

№	Защищаемая цепь	Ток, А
1	Противотуманные фары	15
2	Блок управления двигателем	7,5
3	Автоматическая коробка передач	20
4	Звуковой сигнал	10
5	Генератор	7,5
6	Омыватель фар	20
7	Кондиционер	10
8	Дроссельная заслонка	15
9	Звуковой сигнал противоугонной системы	20
10	Обогреватель зоны укладки щеток стеклоочистителя	15
11	—
12	Электропривод замка крышки багажника	30
13	Система наружного освещения в дневное время	10
14	Фара дальнего света (левая)	10
15	Фара дальнего света (правая)	10
16	Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (левая)	20
17	Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (правая)	20
18	Фара ближнего света с галогеновой лампой (левая)	10
19	Фара ближнего света с галогеновой лампой (правая)	10
20	Цепь питания электрооборудования двигателя	10
21	Катушки зажигания	10
22	Цепь питания электрооборудования двигателя	20
23	Бензонасос	15
24	Стартер	30
25	—
26	Антиблокировочная система тормозов (ABS)	40
27	30
28	Электродвигатель вентилятора конденсора	30
29	Электродвигатель вентилятора системы охлаждения	40
30	Устройство для подключения дополнительного оборудования	30
31	Усилитель аудиосистемы	30
32	Электрооборудование дизельного двигателя	—
33	АКБ/генератор	120
34	АКБ/плавкая вставка	80
35	№33	80
36	120
37	генератор	80
Реле
A	Реле противотуманных фар
B	звуковой сигнал
C	электромагнитная муфта компрессора кондиционера
D	Дополнительное оборудование
E	Реле управления автоматической коробкой передач
F	Дополнительное оборудование
G	дальний свет фар
H	управление дроссельной заслонкой
I	Дополнительное оборудование
J	Реле системы наружного освещения в дневное время
K	Бензонасос
L	Дополнительное оборудование
M	Вентилятор радиатора кондиционера
N	Стартер
O	Реле ближнего света фар
P	Реле вентилятора системы охлаждения двигателя
R	Дополнительное оборудование
S	Главное реле системы управления двигателем
T	Дополнительное оборудование
Q	Вентилятор конденсора

Mitsubishi Pajero Junior 1996, двигатель бензиновый 1.1 л., 86 л. с., полный привод, автоматическая коробка передач — поломка

Mitsubishi Pajero Junior, 1996

Mitsubishi Pajero Junior, 1996

Комментарии 11

загораем на югах=)

Всем спасибо, предохранитель опознан и пойман

Там, где сказали ниже, под рулём, номер 8. Сука, очень неудобный доступ. Типично японская фишка.

обычно в салоне этот предохранитель, где-то под рулем

Когда то был лансер, предохранитель был на самом прикуривателе сзади.

Подробнее. №8 в салоне.

Могу ошибиться, но вроде в салоне, со стороны водителя. На 15А, т.е. синий.

Под рулем, откручиваем два самореза, снимаем накладку, там блок реле и предохранителей.

Под капотом обычно только силовые предохранители и предохранители системы охлаждения, кондиционирования и прочего подкапотного содержимого. Предохранители освещения и внутрисалонного оборудования на японских машинах обычно расположены за накладками боковых панелей в ногах.

• Как смотреть видеорегистратор через браузер

• Схема подключения стартера на ниве шевроле

• Проскакивает стартер при запуске что делать ваз 2109

• Какой компрессор кондиционера стоит на калине

• Не работает компрессор мерседес w208

Предохранители и реле

Работа автомобильной электроники не может всегда быть стабильной, ведь эксплуатируем мы машину в разных условиях. На электронные системы воздействует нагрузка разного свойства. Чтобы вся система неожиданно не перегорела, устанавливаются реле и КЭА.

Основная задача элементов

Итак, основной функцией КЭА является защитить цепь соединений от перегорания. Реализовывается такая задача довольно просто – когда в течении длительного времени вольтаж превышает заданное производителем значение, система выводит из строя одно звено или группу компонентов. Соответственно, это приводит к размыканию цепи, и предотвращает короткие замыкания.

Другими словами, защитная деталь берет удар на себя. «Жертвуя» собой, она не дает сгореть всей электронике. Достаточно заменить сгоревший элемент новым, чтобы вновь оживить системную защиту.

Подбор

Рекомендуется грамотно подбирать КЭА автомобильной электроцепи, дабы от них был толк. Вот несколько дельных рекомендаций, как их проверить:

• следует установить их и завести машину – элемент не должен перегореть;
• цепь компонентов обязана проходить тест на взаимоизбирательность – в случае КЗ, сгореть обязан только один предохранитель (тот, который ближе к очагу замыкания).

Чтобы верно подобрать модель, рекомендуется воспользоваться следующей формулой.

Тем самым, пользуясь этой формулой, удастся грамотно подбирать предохранители к машине.

Лучше обратить внимание на цвет, который соответствует определенному номиналу. Как правило, КЭА черного цвета являются самыми меньшими по номиналу, сиреневого – самые высокие. Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками

Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками.

Расположение

Диспозиция бывает разной, все зависит от конкретного производителя. В автомобилях Митсубиси монтажный блок с реле устанавливается и под капотом и на приборной панели в салоне. Ниже подробно будет указано, где он расположен на конкретных моделях.

Почему монтажный блок (МБ) не расположить в одном месте? Дело в том, что защитных электрокомпонентов бывает на современном автомобиле очень много, поэтому для удобства МБ бывает несколько.

Блок предохранителей

Нынешняя конфигурация Peugeot 308 сложилась в 2010 году с появлением второго поколения модели. Она включает основной салонный блок и расположенный в моторном отсеке. Место каждого из них типично и обнаружить их будет легко благодаря выделяющемуся крепежному болту по центру.

Если салонный блок отвечает за такие системы, как BSM и AKPP, то занимающие подкапотное пространство (которых четыре) — за бесперебойную работу силовой установки и фар. Понять расположение каждого предохранителя и его назначение, а также нахождение можно с помощью обозначений на схеме, а также посмотрев на фото.

В салоне

Считается основным, поскольку в нем находится самое большое количество плавких элементов — 21. С 2011 года несколько поменялась схема их расположения, но в целом, принципиальной разницы между двумя поколениями Пежо 308 нет. Именно тут находятся плавкие элементы, отвечающие за топливный насос, ближний свет, работу замков и салонного освещения.

Под капотом

В моторном отсеке расположились четыре блока — до 2009 включительно их было меньше. Здесь находятся предохранители, ответственные за работу силовой установки, включая ее охлаждение. Их можно найти слева от аккумулятора.

Блоки под капотом

Главный блок

Находится в левой части моторного отсека, рядом с аккумулятором.

Пример схемы с крышки блока

Обозначение

p, blockquote 28,0,0,0,0 —>

1	10А Освещение салона
2	10А Дальний свет
3	10А Задние габаритные огни
4	10А Задние габаритные огни
5	10А Аварийная сигнализация
6	30А Электро вентилятор климатического блока
7	30А Кондиционер
8	40А Система пуска
9	40А Выключатель (замок) зажигания
10	30А Стекло подъемники
11	30А Ближний свет
12	20А Система управления двигателем
13	80А Генератор
A	Реле электро вентилятора климатического блока
B	Реле фар головного света
C	Реле противотуманных фар
D	Реле стартера
E	Реле системы пуска

Блок на АКБ

Располагается на плюсовой клемме аккумуляторной батареи.

p, blockquote 31,0,0,0,0 —>

• 16 — 60А Анти блокировочная система тормозов (ABS)
• 17 — 20А Противотуманные фары
• 18 — 80А Свечи накаливания

Дополнительные элементы

Рядом с основным блоков крепится дополнительный блок.

p, blockquote 35,0,0,0,0 —>

• 14 — 25А Электро вентилятор конденсора
• 15 — 10А Компрессор кондиционера
• J — резерв
• F — Реле компрессора кондиционера
• G — Реле электро вентилятора конденсора

Так же с правой стороны подкапотного пространства возможна установка некоторые реле.

p, blockquote 38,0,0,0,0 —>

1. реле сигнала
2. реле АБС

p, blockquote 39,0,0,0,0 —> p, blockquote 40,0,0,0,1 —>

Есть что добавить? Будем рады Ваши комментариям.

Источник

Предохранители и реле Mitsubishi Pajero / Montero 3, 1999 — 2006

Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.

Рассмотрены модели Митсубиси Паджеро / Монтеро 3-го поколения 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска с с бензиновыми двигателями 6G74-GDI (3,5 л), 6G74-MPI (3,5 л) и 6G75 (3,8 л).

В салоне

С — находится с водительской стороны, внизу панели приборов. Общий вид блока.

Схема предохранителей в салонном блоке (C на картинке)
№	Ток, А	Расшифровка
1	15	Электронный блок управления (кондиционером, системой ETACS), боковые зеркала заднего вида с дистанционным управлением, электродвигатель очистителя заднего стекла, электродвигатель омывателя заднего стекла
2
3
4	15	Предохранитель прикуривателя, многофункциональный дисплей
5	10	Реле эл.маг муфты компрессора кондиционера, электронный блок управления (кондиционером, системой М-ASTC (кроме PAJERO выпуска до 2003 г.) или ABS (PAJERO выпуска до 2003 г.), DRL. электрооборудованием, раздаточной коробкой), контроллер компрессора кондиционера, реле электродвигателя вентилятора конденсатора кондиционера, реле обогревателя заднего стекла, реле электродвигателя вентилятора отопителя, датчик положения рулевого колеса, электродвигатель люка крыши, реле электромагнитных клапанов, задний кондиционер
6	10	Выключатель режима круиз-контроля, подрулевой комбинированный переключатель, комбинация приборов, электронный блок управления (системой ETACS, электроприводом антенны, освещением боковой подножки, системой SRS), электромагнитные клапана, датчик частоты вращения колеса
7	20	Комбинация приборов, модуль топливного насоса. реле бензонасоса (PAJERO)
— (Монтеро)
8	10	Передний датчик частоты вращения карданного вала, датчик поперечного ускорения и углового ускорения, датчик частоты вращения входного вала АКПП, датчик частоты вращения выходного ваге АКПП, задний датчик частоты вращения карданного вала, электронный блок управления (системой SRS, раздаточной коробкой, управления двигателем и АКПП)
9	10	Реле задних противотуманных фар (PAJERO)
— (MONTERO)
10	20	Комбинация приборов, разъем для подключения тестера, электронный блок управления системой ETACS
11	30	Реле обогревателя заднего стекла
12	30	Реле электродвигателя вентилятора переднего отопителя
13	10	Резерв
14	15
15	20
16	30
17	10	Электронный блок управления M-ASTC, реле №2 электродвигателя гидравлического усилителя тормозов (Монтеро)
20	Выключатели обогревателей передних сидений (PAJERO)
18	10	Боковые зеркала заднего вида с дистанционным управлением (MONTERO]
20	Реле электропривода люка крыши (PAJERO)
19	20	Реле электропривода люка крыши (MONTERO)
10	Реле обогревателя заднего стекла, реле обогревателя боковых зеркал (PAJERO)
20	20	Выключатели обогревателей передних сидений (Монтеро)
10	Система ABS. система EBD, гидравлический усилитель тормозов (PAJERO)
Назначение модулей реле в блоке предохранителей.
