Каризма салонный блок предохранителей

Передняя панель

В передней панели Митсубиси Каризма располагаются различные важные элементы автомобиля, включая реле. Реле играют важную роль в электрической системе автомобиля, воздействуя на работу различных систем и функций.

В Митсубиси Каризма передняя панель находится вблизи рулевого колеса и включает в себя несколько отсеков. Некоторые из них могут содержать реле и другие важные компоненты.

Реле, как правило, представляют собой небольшие электромеханические устройства, которые регулируют электрический ток в различных частях автомобиля.

• Определенные реле могут быть расположены в блоке предохранителей и реле, который находится на передней панели слева от рулевого колеса.
• Также существуют реле, которые могут располагаться в других частях передней панели, включая область ближе к центру или справа от рулевого колеса.

Для точного определения места расположения реле в Митсубиси Каризма рекомендуется обратиться к руководству по эксплуатации автомобиля или проконсультироваться с специалистом.

Возможные места расположения реле в Митсубиси Каризма:
1
Блок предохранителей и реле

2
Область ближе к центру передней панели

3
Область справа от рулевого колеса

Реле в Митсубиси Каризма необходимо обслуживать и иногда заменять в случае неисправности

Важно помнить о правильной эксплуатации и обслуживании электрической системы автомобиля для обеспечения безопасности и надежности вождения

Блоки под капотом

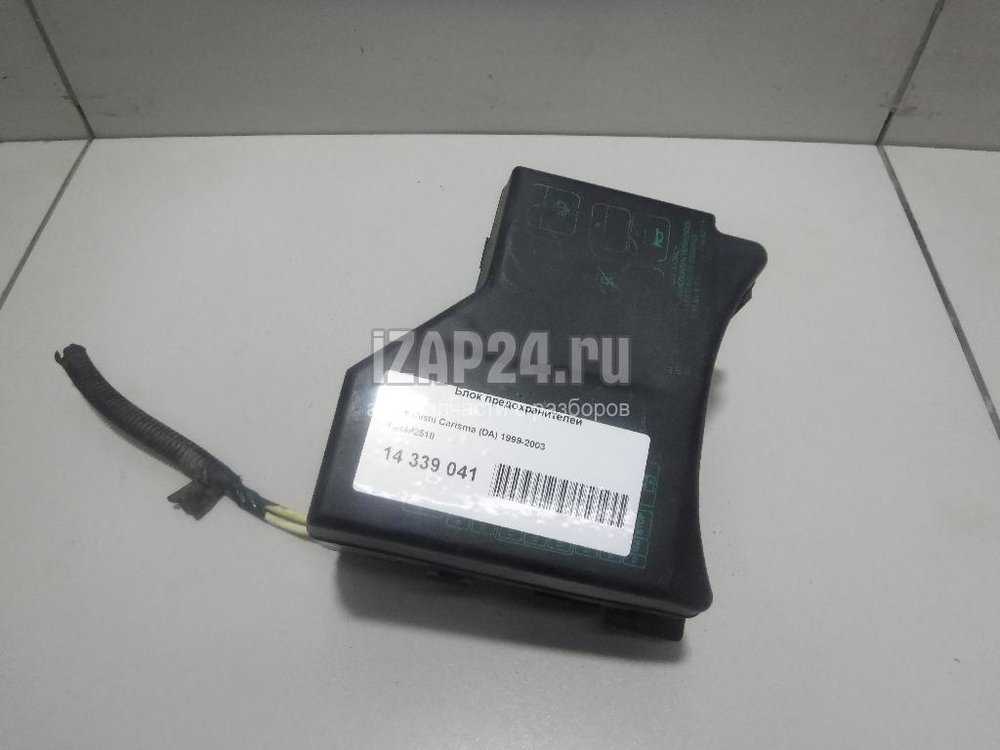

Главный блок

Расположен в левой части моторного отсека рядом со стойкой.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Схема

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Описание предохранителей

p, blockquote 26,0,0,0,0 —>

F1	80А Плавкая вставка — Генератор
F2	40А Плавкая вставка- кондиционер /отопитель, центральный замок, люк, противоугонная система
F3	40А Плавкая вставка- Противоугонная система, замок зажигания
F4	50А Плавкая вставка — ABS
F5	20А Плавкая вставка — Система впрыска топлива, система управления АКПП
F6	30А Плавкая вставка — Система зарядки, фары, задние габариты /омывател и фар
F7	30А Плавкая вставка- Электродвигатель вентилятора системы охлаждения, кондиционер
F8	30А Плавкая вставка- Электропривод стекло подъёмников
F9	25А Плавкая вставка- Обогреватель заднего стекла, обогреватели зеркал заднего вида на дверях
F10	20А Вентилятор конденсатора кондиционера
F11	10А Часы, лампа освещения багажного отделения, антенна, лампа освещения салона, питание электронного блока управления двигателем
F12	20А Центральный замок
F13	10А Аудиосистема, система поддержания скорости (круиз-контроль):
F14	Резерв
F15	10А Аварийная сигнализация
F16	15А Стоп-сигналы
F17	15А Передние противотуманные фары
F18	10А Задний габарит- левый, подсветка комбинации приборов
F19	10А Задний габарит — правый
F20	10А Противотуманные фонари, дальний свет, индикатор включения дальнего света фар
F21	Резерв
F22	Резерв

Назначение реле

p, blockquote 27,0,0,1,0 —>

• А — Реле насоса омывателя фар
• B — Резерв
• С — Реле сигнала
• D — Резерв
• E — Реле электродвигателя вентилятора системы охлаждения
• F — Реле габаритов
• G — Реле звукового сигнала противоугонной системы
• H — Реле фар

Дополнительный блок

Устанавливается на правом крыле моторного отсека.

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

Схема

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Обозначение

p, blockquote 33,0,0,0,0 —>

1	Резерв
2	Реле 1 электродвигателя вентилятора конденсатора кондиционера
3	Реле 2 электродвигателя вентилятора конденсатора кондиционера
4	Реле электромагнитной муфты компрессора кондиционера
F1	Резерв
F2	(10А) Компрессор кондиционера

Реле в Митсубиси Каризма: где находятся

В автомобиле Митсубиси Каризма имеется несколько реле, которые отвечают за различные системы и устройства в автомобиле. Реле предназначены для управления электрическими цепями и обеспечивают более надежную работу систем автомобиля.

Для того чтобы найти реле в Митсубиси Каризма, нужно знать их расположение в автомобиле. Обычно реле размещены в специальных блоках, которые находятся в разных местах автомобиля.

Вот некоторые места, где можно найти реле в Митсубиси Каризма:

• Под капотом автомобиля. В Каризме часто можно обнаружить реле в двух местах под капотом: в блоке предохранителей и реле, расположенном рядом с аккумулятором, или в блоке управления двигателем.
• Под приборной панелью. Еще одно распространенное место, где находятся реле, — под приборной панелью автомобиля. Обычно они размещены в специальном блоке, который можно найти под рулем или в районе пассажирского сидения.
• В багажнике. В некоторых моделях Митсубиси Каризма реле могут размещаться в багажнике. Они могут быть размещены в специальном блоке или на задней стенке багажника.

Чтобы точно определить местонахождение реле в вашей Митсубиси Каризма, рекомендуется обратиться к руководству пользователя или обратиться к специалистам сервисного центра.

Важно помнить, что перед выполнением работ с реле и электрическими системами автомобиля, необходимо отключить питание и принять все необходимые меры предосторожности

Предохранители и реле Mitsubishi Carisma, 1995 — 2005

Двигатель стеклоочистителя моторчик дворников. Замок зажигания. Кнопка выключатель. Переключатель дворников стеклоочистителя.

Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Митсубиси каризма блок предохранителей бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

Дальше, есть еще ECU и релюшка включения бензонасоса они находят в районе бардачка. Все, больше в цепи.

Это и объясняет тот факт, что насосу не хватало пускового тока, чтобы запуститься. Машина где находится реле бензонасоса тойота карина завелась. Но тут японская мысль подложила свинью в виде резистора. Он, конечно же, предовращает опасность перегорания насоса при холодном пуске, но в случае если бросок тока маловатый, то насос может не пустится.

В общем, вывод. Нужно иметь хорошую литературу. И ни в коем случае не обращайтесь к электрикам по митсубиси каризма блок предохранителей.

В этом случае ремонт бензонасоса не требуется. Необходимо устранение неисправности электрооборудования автомобиля. При появлении первых митсубиси каризма блок предохранителей неисправности бензонасоса необходимо произвести компьютерную диагностику, приступить к устранению неисправности.

Блок бензонасоса находится в топливном баке. Само реле топливного насоса в указанной модели находится около предохранителя.

Посмотреть профиль Найти ещё сообщения от Самоделкин. Здравствуйте, гость Вход Регистрация. Искать только в этом форуме?. Поиск через Google :. Здравствуйте, гость Вход Регистрация. Бензонасос или релеНезаводится Опции. Вот нет вольтметра не могу проверить идет ли вообще подача питания.

Предохранители и реле в моторном отсеке Geely MK — MK Cross

Монтажный блок предохранителей под капотом автомобиля расположен в левой части под защитной крышкой.

Схема блока предохранителей и реле под капотом Джили МК, МК Кросс

Описание

Номер предохранителя (сила тока, А)/реле	Наименование предохранителя/реле	Цвет предохранителя	Назначение предохранителя/реле
Предохранители
1(10)	А/СОМ	Красный	Компрессор кондиционера
2(30)	STA	Зеленый	Стартер
3 (15)	FRTF0G	Синий	Противотуманные фары
4 (20)	CON FAN	Желтый	Вентилятор конденсора
5 (20)	RAD FAN	Желтый	Вентилятор радиатора
6(10)	HORN	Красный	Звуковой сигнал
7 (20)	MAIN	Желтый	Главное реле
8(10)	H-LP RH	Красный	Правая блок-фара
9(10)	H-LPLH	Красный	Левая блок-фара
Силовые предохранители
S1 (20)	AM2	Синий	Выключатель (замок) зажигания
S2 (30)	AM1	Фиолетовый	Выключатель (замок) зажигания
S3 (30)	P/WDW	Фиолетовый	Электростеклоподъемники
S4(20)	BLOWER	Синий	Вентилятор воздухонагнетателя
Реле
R1	RAD FAN	—	Электровентилятор радиатора
R2	CON FAN	—	Электровентилятор конденсора
R3	STA	—	Стартер
R4	FRT FOG		Противотуманные фары
R5	FUEL PUMP	—	Топливный модуль
R6	H/LAMP	—	Блок-фары

На плюсовой клемме АКБ расположены силовые предохранители

Описание

1 — главный предохранитель (110 А);

2,3 — предохранители монтажного блока, расположенного в моторном отсеке (30 А);

4 — предохранитель монтажного блока, расположенного в салоне (40 А);

5 — предохранитель генератора (60 А)

Mitsubishi Carisma (1995-2004) — блок предохранителей и реле

Распространяется на автомобили, выпущенные в годах:

1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004 гг.

Прикуриватель на Mitsubishi Carisma — это предохранитель №1 в блоке предохранителей в салоне.

Блок предохранителей и реле в салоне

Он расположен под приборной панелью со стороны водителя.

F1	15А зажигалка ;
F2	10А Электропривод наружных зеркал; Управление сигналом центрального замка. Система SRS (подушка безопасности).
F4	15А Система кондиционирования воздуха; Система дневного освещения.
F5	15А Центральный замок
F6	20А Стеклоочиститель; Омыватель ветрового стекла; Стеклоочиститель заднего стекла; Управление сигналом центрального замка.
F8	10А Рог
F9	10А Фонари заднего хода; Управление коробкой передач; Система SRS (подушка безопасности).
F11	20А Подогрев сидений
F12	10А Комбинация приборов; Система SRS (подушка безопасности).
F13	Двигатель вентилятора кондиционера 25А.

• R1 — Реле поворотников и сигнализации
• R2 — Реле обогревателя заднего стекла
• R3 — реле электродвигателя вентилятора отопителя

Релейная коробка

Устанавливается рядом с блоком предохранителей и реле.

А-67Х	Блок управления центральным замком (модели без дистанционного управления центральным замком)
А-68Х	—
А-69Х	Реле прерывистого режима стеклоочистителя заднего стекла
А-70Х	Реле противотуманных фар
А-71Х	Реле противотуманных фар (*4)
А-72Х	Диод
А-73Х	—
А-74Х	—
А-75Х	Дж/К (1)
А-76Х	Дж/К (2)

Основная коробка

Он расположен с левой стороны моторного отсека рядом со стойкой.

F1	Предохранитель 80А — Генератор
F2	40А Плавкая вставка — кондиционер/отопление, центральный замок, люк, противоугонная система
F3	40А Плавкая вставка — Противоугонная система, замок зажигания
F4	Плавкая вставка 50А — АБС
F5	Плавкая вставка 20А — Система впрыска топлива, система управления АКПП
F6	Плавкая вставка 30А — Система зарядки, фары, задние фонари/омыватели и фары
F7	Предохранитель 30A — электродвигатель вентилятора системы охлаждения, кондиционер
F8	Плавкая вставка 30А — Электрические стеклоподъемники
F9	25А Плавкая вставка — Обогрев заднего стекла, обогрев зеркал заднего вида
F10	Вентилятор конденсатора кондиционера 20А
F11	10A Часы, лампа багажника, антенна, лампа салона, питание электронного блока управления двигателем
F12	20А Центральный замок
F13	10А Аудиосистема, круиз-контроль
F14	резерв
F15	Аварийный сигнал 10А
F16	15А Стоп-сигналы
F17	15А Передние противотуманные фары
F18	10A Задняя дверь — левая, подсветка комбинации приборов
F19	10A Задняя дверь — правая
F20	10A Противотуманные фары, дальний свет, индикатор дальнего света
F21	резерв
F22	резерв

• А — Реле насоса омывателя фар
• Б — резерв
• C — Сигнальное реле
• Д — резерв
• E — Реле электродвигателя охлаждающего вентилятора
• F — Размеры реле
• G — Реле противоугонного звукового сигнала
• H — Реле фар

Блоки в салоне

Блок предохранителей и реле

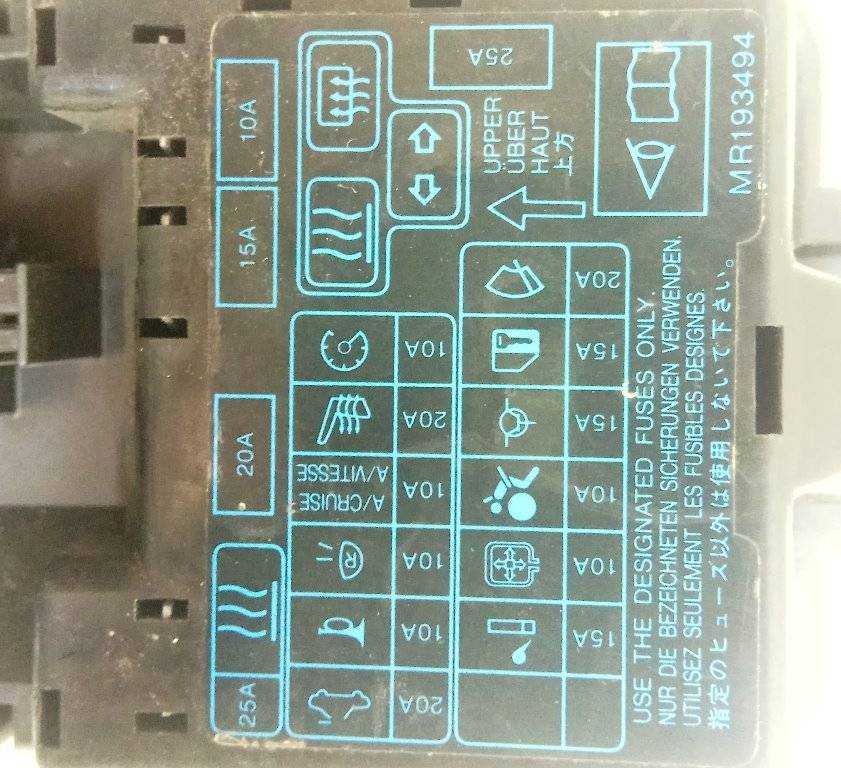

Он находится под панелью приборов, со стороны водителя. Для доступа уберите защитную крышку.

Схема с назначением с крышки отдела предохранителей

Описание предохранителей

p, blockquote 12,0,0,0,0 —>

F1	15А Прикуриватель, часы
F2	10А Электропривод зеркал заднего вида на дверях, управление сигналом центрального замка
F3	10А Иммобилайзер, указатели поворота, аварийная сигнализация, система SRS (подушка безопасности)
F4	15А Система кондиционирования, омыватели фар, люк, система освещения в дневное время
F5	15А Центральный замок
F6	20А Очиститель лобового стекла, омыватель лобового стекла, очиститель заднего стекла, омыватель заднего стекла
F7	20А Люк, управление сигналом центрального замка
F8	10А Звуковой сигнал
F9	10А Фонари заднего хода, управление КПП, система SRS (подушка безопасности)
F10	10А Система поддержания скорости, аудиосистема, система ABS, противо буксовочная система, электропривод стеклоподъемников
F11	20А Подогреватель сидений
F12	10А Комбинация приборов, противо буксовочная система, система ABS, система поддержания скорости, антенна, система SRS (подушка безопасности)
F13	25А Электродвигатель вентилятора кондиционера

Расшифровка реле

p, blockquote 14,0,0,0,0 —>

• R1 — Реле указателей поворотов и аварийной сигнализации
• R2 — Реле обогрева заднего стекла
• R3 — Реле электродвигателя вентилятора отопителя

Блок реле

Устанавливается рядом с блоком предохранителей и реле.

Обозначение

p, blockquote 19,0,0,0,0 —>

А-67Х	Блок управления центральным замком (модели без системы дистанционного управления центральным замком)
А-68Х	—
А-69Х	Реле прерывистого режима работы очистителя заднего стекла
А-70Х	Реле противотуманных фонарей
А-71Х	Реле противотуманных фонарей (*4)
А-72Х	Диод
А-73Х	—
А-74Х	—
А-75Х	J / C ( 1 )
А-76Х	J / C ( 2 )

Блоки под капотом

Главный блок

Расположен в левой части моторного отсека рядом со стойкой.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Схема

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Описание предохранителей

p, blockquote 26,0,0,0,0 —>

F1	80А Плавкая вставка — Генератор
F2	40А Плавкая вставка- кондиционер /отопитель, центральный замок, люк, противоугонная система
F3	40А Плавкая вставка- Противоугонная система, замок зажигания
F4	50А Плавкая вставка — ABS
F5	20А Плавкая вставка — Система впрыска топлива, система управления АКПП
F6	30А Плавкая вставка — Система зарядки, фары, задние габариты /омывател и фар
F7	30А Плавкая вставка- Электродвигатель вентилятора системы охлаждения, кондиционер
F8	30А Плавкая вставка- Электропривод стекло подъёмников
F9	25А Плавкая вставка- Обогреватель заднего стекла, обогреватели зеркал заднего вида на дверях
F10	20А Вентилятор конденсатора кондиционера
F11	10А Часы, лампа освещения багажного отделения, антенна, лампа освещения салона, питание электронного блока управления двигателем
F12	20А Центральный замок
F13	10А Аудиосистема, система поддержания скорости (круиз-контроль):
F14	Резерв
F15	10А Аварийная сигнализация
F16	15А Стоп-сигналы
F17	15А Передние противотуманные фары
F18	10А Задний габарит- левый, подсветка комбинации приборов
F19	10А Задний габарит — правый
F20	10А Противотуманные фонари, дальний свет, индикатор включения дальнего света фар
F21	Резерв
F22	Резерв

Назначение реле

p, blockquote 27,0,0,1,0 —>

• А — Реле насоса омывателя фар
• B — Резерв
• С — Реле сигнала
• D — Резерв
• E — Реле электродвигателя вентилятора системы охлаждения
• F — Реле габаритов
• G — Реле звукового сигнала противоугонной системы
• H — Реле фар

Дополнительный блок

Устанавливается на правом крыле моторного отсека.

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

Схема

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Обозначение

p, blockquote 33,0,0,0,0 —>

1	Резерв
2	Реле 1 электродвигателя вентилятора конденсатора кондиционера
3	Реле 2 электродвигателя вентилятора конденсатора кондиционера
4	Реле электромагнитной муфты компрессора кондиционера
F1	Резерв
F2	(10А) Компрессор кондиционера

Предохранители и реле Митсубиси Каризма, 1995 — 2005

В салоне

Расположение компонентов: С — монтажный блок в салоне. D — блок реле в салоне.

• Блоки управления (АКПП. SRS);
• реле генератора;
• датчик скорости автомобиля (*4);
• фонари заднего хода (*4);
• контроллер дроссельной заслонки (*6)

• Блоки управления (ABS, системой поддержания скорости. TCL (*5));
• главный переключатель управления стеклоподъемниками;
• управляющий переключатель системы поддержания скорости (*5)

• Блоки управления (ABS, системы поддержания скорости, SRS, АКПП (*6));
• комбинация приборов;
• антенна с электроприводом;
• датчик частоты вращения входного и выходного валов АКПП;
• реле зажигания маршрутный компьютер (*4);
• одометр (*4);
• контроллер зуммера (*4);
• многофункциональный дисплей (*6)

• Прикуриватель и часы;
• многофункциональный дисплей (*6);
• блок управления кондиционером

• Блок управления центрального замка (*5);
• противотуманные фонари (*6)

№	Название
А-67Х	Блок управления центральным замком (модели без системы дистанционного управления центральным замком)
А-68Х	—
А-69Х	Реле прерывистого режима работы очистителя заднего стекла
А-70Х	Реле противотуманных фонарей
А-71Х	Реле противотуманных фонарей (*4)
А-72Х	Диод
А-73Х	—
А-74Х	—
А-75Х	J / C ( 1 )
А-76Х	J / C ( 2 )

В моторном отсеке

Расположение компонентов: А — Блок реле и предохранителей кондиционера, В — монтажный блок в моторном отсеке.

• Плавкая вставка (№2);
• специальные предохранители (№1, 2, 3) — когда двигатель заглушён.
• Плавкие вставки (№3, 4, 5, 6, 7, 8);
• специальные предохранители (№6, 7,8)-когда двигатель запущен

В — А-90Х (модели до 07.2000 г.) или А-139Х (модели с 07.2000 г.)

В таблицах символами отмечено: (*1) — модели до 07.1996 г., (*2) — модели с 07.1996 г.; (*3) — модели до 05.1997 г.: (*4) — модели с 05.1997 г.; (*5) — модели до 03.1999 г.; (*6) — модели с 03.1999 г.; (*7) — модели до 07.2000 г.; (*8) — модели с 07.2000 г.

Mitsubishi ASX Клуб

Правая передняя лампа точно исправна? Проверяйте не по виду спирали а по свечению. Самое простое поменяйте местами правую и левую. Ещё правая сторона может не гореть из за неисправности ламп в подсветке бардачка и подсветки кнопок включения подогрева сидений.

Розетка для прицепа не установлена?

Cпасибо большое. Посмотрел подсветку бардачка, и в самом деле лампочка не горит. Поменял и все габариты заработали. Век живи век учись! Ещё раз СПАСИБО!

Кстати — а подобная работа данной «системы» в «мурзилке» описана? И ещё. я так понимаю, что по правой стороне в одной цепи передний и задний правый габариты, лампа подсветки бардачка, лампа кнопки подогрева пассажирского сиденья. Всё? Я ничего не упустил? Подсветка панорамной крыши случайно не в этой же цепи?

1. Снял бардачок и добрался до лампочки. 2. Вытащил лампочку и поехал в магазин за такой же. 3. Взял обычную (10 р.) и диод (30 р.) 4. Подключил обычную, включил габариты. Лампочка бардачка светится, задний габарит светится вполнакала, передний не светится. 5. Попробовал вместо лампочки диод. Диод мигнул три раза и выключился. Оставил его подключенным, по пути заезжал по делам. При каждом включении габаритов диод точно так же три раза мигал и гас. 6. Приехал к гаражу, открыл капот, полез вытаскивать правый габарит. Кстати, видимо у меня ручки как у феи, так как шнур с лампочкой (правый) повернул в гнезде и вытащил без проблем. Если не считать того, что пришлось отвинтить модуль управления ЭМЗ капота (мне его во время установки сигнализации туда прикрутили. С ним рука не пролезала, но боялся его повредить). 7. Вытащил левую лампу (всё-равно решил обе на диодные поменять) вообще без малейших проблем. 8. Поменял лампочки местами — правая сторона включилась, левая выключилась. Соответственно — правая габаритная лампочка оказалась сдохшей. Проблема найдена! 9. Вставляю в правый патрон светодиодную лампочку. Включаю габариты. Лампочка диод мигает три раза (так же, как и диод в бардачке) и гаснет. 10. Вытаскиваю его и вставляю в левый патрон. Та же реакция! 11. Грущу. В памяти всплывают посты о необходимости ставить обманки и впаивать сопротивление перед диодами. 12. Совершенно не знаю почему — решаю поменять лампочку бардачка на обычную и вставить обе диодных лампы в габариты (типа последняя попытка). Устанавливаю, включаю — лампа бардачка и правый габарит работают (диод именно горит, а не мигает), левый не горит. 13. Ну а дальше — просто. Переворачиваю (меняю полярность) левого. Проверяю — всё горит нормально. 14. Собираю всё, что разобрал, все заворачиваю и привинчиваю. 15. Радуюсь.

Лампочку в бардачке решил оставить обычную. Всё-равно ни от неё, ни от диода особого освещения в бардачке не добавляется. Так что решил, пусть обычная тлеет. После проведённых процедур осталось два вопроса: 1. Почему сгоревшая много-много месяцев назад лампочка бардачка не размыкала цепь (напряжение в ней не понижалось, габариты нормально работали) пока не сдохла лампочка в габарите? На форуме писали, что должна была. 2. Почему диодные лампы при первой установке мигали и гасли — ведь цепи и справа и слева были замкнуты.

На данный момент всем доволен. Диодные лампы по цвету практически точно совпадают с цветом стокового ксенона. Светят ни в пример ярче стоковых лампочек. Установил вот эти .

Всем привет, стал владельцем ФЫЧа недавно, в общем всё было ок, но вчера после мойки заметил странную вещь: передние габариты оба не горят, задний правый габарит горит отлично, задний левый габарит горит всегда еле еле (даже если машина заглушена. ) при включении габаритов он промаргивает раза 3 резко. Что может это быть. Кстати лампочка кнопки подогрева сидения водителя не говорит красным ( горит только при включении соответственно либо зелёным либо оранжевым).

П.С. бардачёк не проверял =)

Вы выше читали? Вроде как я всё подробно объяснил. Если левый — почти 100% — сгорела лампочка в подсветке номера. Кстати — мигают три раза только диоды — верно? Если спереди диоды, а сзади — обычные лампы в подсветке номера — ищите, какая из них сгорела там. Если диоды и спереди и в подсветке знака — пробуйте вкл\вкл. Я до сих пор пользуюсь именно этим вариантом.

Руководство по ремонту Mitsubishi Carisma / Мицубиси Карисма

Проверил все предохранители и в салоне и под капотом. Всё ок.

Проверил переключатель на руле. Тоже всё ок. Куда копать? Лёха добрый день! Спасибо за видео, можешь подсказать какой размер щупа на двигателье предохранители мицубиси каризма 2003 регулировки клапанов и как это сделать по схеме? Заранее благодарю Каризма Леха можешь подсказать с корректором ,где его предохранитель и как сам корректор проверить на аккумуляторе?

Добрый день, может в курсе? Задний дворник перестал работать,что может быть? Enin Yura Проводка на перегибе в крышке багажника. Может вообще не работать или работать не корректно. Лёха подскажи, каря года, сгорел предохранитель генератора, при его замене вниз упала внутренняя гайка к которой предохранитель прокручивается, как быть? Zdarova Leha. Pokazhi kak postavit podkrilniki.

Поидее за счет тормозов она поедет если сцепление в коробке будет как реле примагничиваться и колодок. Плюс на тяжелый мотор к ней натягивают кулису переключения чтобы лучше примагничивалось должен стоять колокол как у жигулей.

Все прекрасно едит и чуть поджимает тормозамиУ Предохранители мицубиси каризма 2003 широкие машины есть дабы нестирать колодки предохранители мицубиси каризма 2003 стирать резину.

Салам у меня водну котушке нету искру а второй есть и не заводится машуну если знаешь скажите пожалуйста заранее спасибо. Здравствуйте, скажите пожалуйста где находится предохранитель на борт.

Лёха здравствуй есть вопросы лично … можно с тобою связаться в скайпе??? Не дует тёплый воздух. Термостат предохранители мицубиси каризма 2003 норме! Не работают часы магнитола центрзамок и стеклоподьемники. Здравствуйте, покажите пожалуйста как выглядит тросик спедометра? У меня машина каризма не едет оборот не поднимается причины знаете.

Здравствуйте подскажите как правильно подключить абсорбер к каризме год седан. Доброе предохранители мицубиси каризма 2003 суток подскажите пожалуйста как поменять радиятор печки? Подскажите где стоит предохранитель или реле топливного насоса.

Categories Новости. Сварка пластмассой, нанотехнологии.

Блоки в салоне

Блок предохранителей и реле

Он находится под панелью приборов, со стороны водителя. Для доступа уберите защитную крышку.

Схема с назначением с крышки отдела предохранителей

Описание предохранителей

p, blockquote 12,0,0,0,0 —>

F1	15А Прикуриватель, часы
F2	10А Электропривод зеркал заднего вида на дверях, управление сигналом центрального замка
F3	10А Иммобилайзер, указатели поворота, аварийная сигнализация, система SRS (подушка безопасности)
F4	15А Система кондиционирования, омыватели фар, люк, система освещения в дневное время
F5	15А Центральный замок
F6	20А Очиститель лобового стекла, омыватель лобового стекла, очиститель заднего стекла, омыватель заднего стекла
F7	20А Люк, управление сигналом центрального замка
F8	10А Звуковой сигнал
F9	10А Фонари заднего хода, управление КПП, система SRS (подушка безопасности)
F10	10А Система поддержания скорости, аудиосистема, система ABS, противо буксовочная система, электропривод стеклоподъемников
F11	20А Подогреватель сидений
F12	10А Комбинация приборов, противо буксовочная система, система ABS, система поддержания скорости, антенна, система SRS (подушка безопасности)
F13	25А Электродвигатель вентилятора кондиционера

Расшифровка реле

p, blockquote 14,0,0,0,0 —>

• R1 — Реле указателей поворотов и аварийной сигнализации
• R2 — Реле обогрева заднего стекла
• R3 — Реле электродвигателя вентилятора отопителя

Блок реле

Устанавливается рядом с блоком предохранителей и реле.

Обозначение

p, blockquote 19,0,0,0,0 —>

А-67Х	Блок управления центральным замком (модели без системы дистанционного управления центральным замком)
А-68Х	—
А-69Х	Реле прерывистого режима работы очистителя заднего стекла
А-70Х	Реле противотуманных фонарей
А-71Х	Реле противотуманных фонарей (*4)
А-72Х	Диод
А-73Х	—
А-74Х	—
А-75Х	J / C ( 1 )
А-76Х	J / C ( 2 )

Engine compartments fuses and relays boxes

Main box

Located on the left side of the engine compartment next to the pillar.

The photo

Diagram

Assignment

F1	80A Fuse link – Generator
F2	40A Fusible link – air conditioning / heater, central locking, sunroof, anti-theft system
F3	40A Fusible link – Anti-theft system, ignition switch
F4	50A Fuse link – ABS
F5	20A Fusible link – Fuel injection system, automatic transmission control system
F6	30A Fusible link – Charging system, headlights, taillights / washer and headlights
F7	30A Fuse link – Cooling fan motor, air conditioner
F8	30A Fusible link – Electric drive glass lifters
F9	25A Fusible link – Heated rear window, rear-view mirror heaters on the doors
F10	20A Air conditioner condenser fan
F11	10A Clock, luggage compartment lamp, antenna, interior lamp, power supply to the electronic engine control unit
F12	20A Central locking
F13	10A Audio system, cruise control system:
F14	Reserve
F15	10A Alarm
F16	15A Stop lights
F17	15A Front fog lights
F18	10A Tailgate – left, instrument cluster illumination
F19	10A Tailgate – right
F20	10A Fog lights, high beam, headlight high beam indicator
F21	Reserve
F22	Reserve

Relay

• A – Headlight washer pump relay
• B – Reserve
• C – Signal relay
• D – Reserve
• E – Cooling fan motor relay
• F – Relay dimensions
• G – Anti-theft alarm horn relay
• H – Headlight relay

Additional box

Installed on the right fender of the engine compartment.

The photo

Diagram

Designation

1	Reserve
2	A / C condenser fan motor relay 1
3	A / C condenser fan motor relay 2
4	A / C compressor electromagnetic clutch relay
F1	Reserve
F2	(10A) A / C compressor

And if you have something to add, write in the comments

Не правильно выбранные шины

Одной из частых причин неисправности ABS являются неправильно выбранные шины, поэтому перед окончательным выбором желательно проконсультироваться со специалистами своего сервисного центра.

Если причины неисправности ABS после осмотра так и не были выявлены, то лучшим выходом будет полная диагностика системы в специализированном сервисном центре.

В случае, когда нет финансовой возможности, можно продолжить самостоятельную работу.

Как показывает практика, основные проблемы с ABS вызваны обрывом проводов, недостаточно качественным контактом или проблемой в разъемах.

Чтобы убедиться в наличии таких неисправностей, необходимо иметь под рукой тестер или осциллоскоп.

Для получения точных результатов необходимо убедиться, что аккумуляторная батарея заряжена на 100 процентов. При этом желательно следить за скачками напряжений на разъемах и проводниках.

Вентилятор и резистор

• отключите минусовой провод от вашей аккумуляторной батареи;
• демонтируйте нижнюю крышку;
• открутите крепёжные винты, чтобы снять резистор;
• открутите крепления, отключите электроразъём и демонтируйте электронный блок компрессором (для машин, где есть кондиционер);
• снимите приборную панель;
• демонтируйте зажимы, протолкнув штифт в центре зажима внутрь на 22 мм., а затем вытащим его наружу;
• далее снимается соединительный воздуховод или же испаритель в зависимости от того, отсутствует у вас кондиционер или нет;
• открутите винты, отключите электроразъём вентилятора и снимите сам электромоторчик печки.

• отключить минусовую клемму от аккумулятора;
• слить жидкость охлаждения из системы;
• снять приборную панель;
• демонтировать испаритель;
• снять центральный воздуховод;
• открутите болты крепления, и снять центральный усилитель;
• открутить крепёжные элементы и отключить электроразъёмы, после чего снять электронный блок управления АКПП;
• открутить винты крепления и снять нижний воздуховод распределительного типа;
• ослабить крепёжные хомуты и отсоединить шланги от отопителя;
• открутить все гайки и снять отопитель;
• открутить болты, чтобы затем снять пластину отопителя Carisma;
• демонтировать крепления для снятия радиатора печки.
