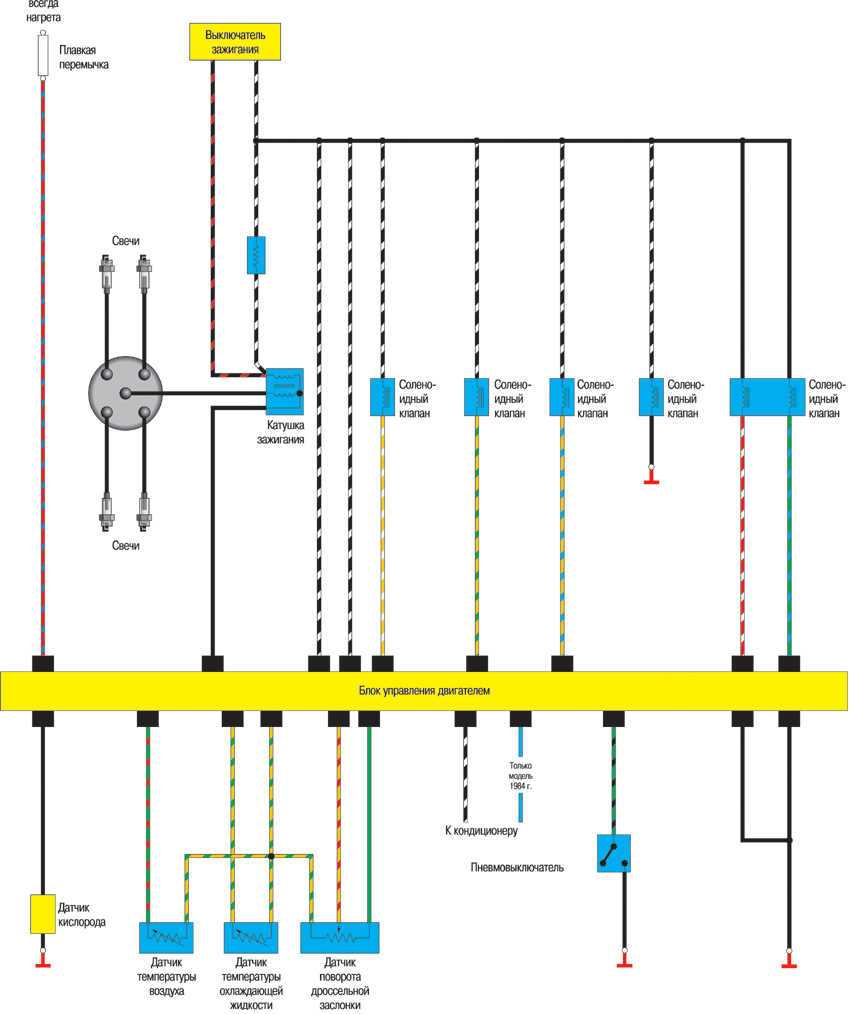

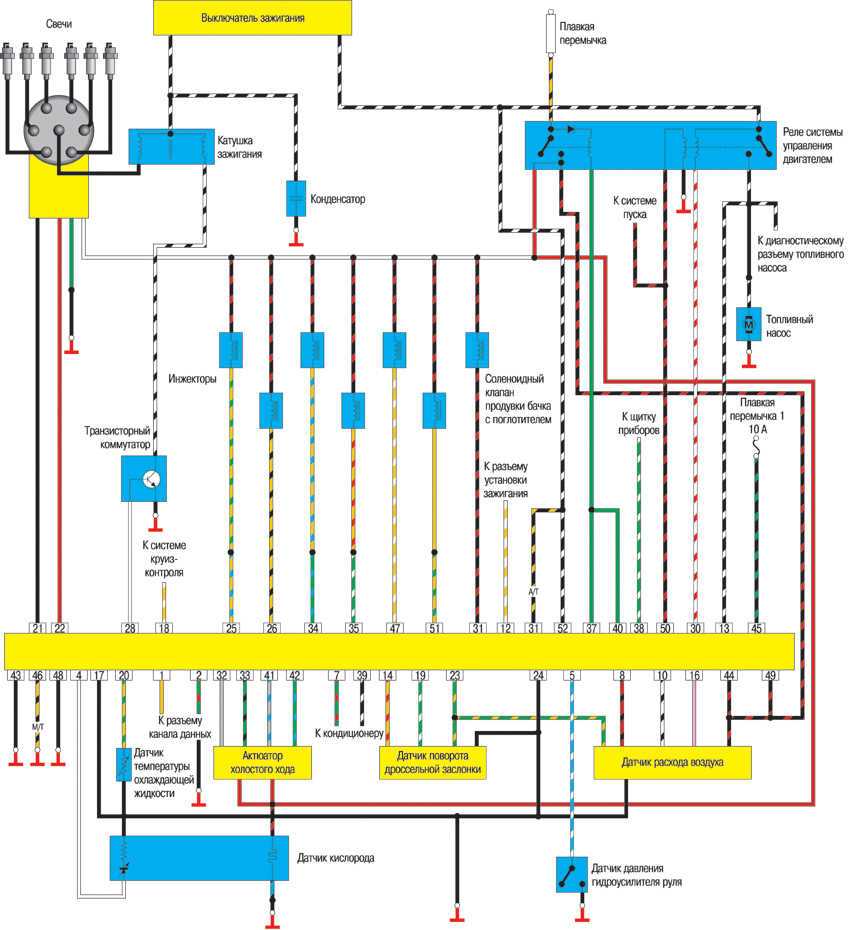

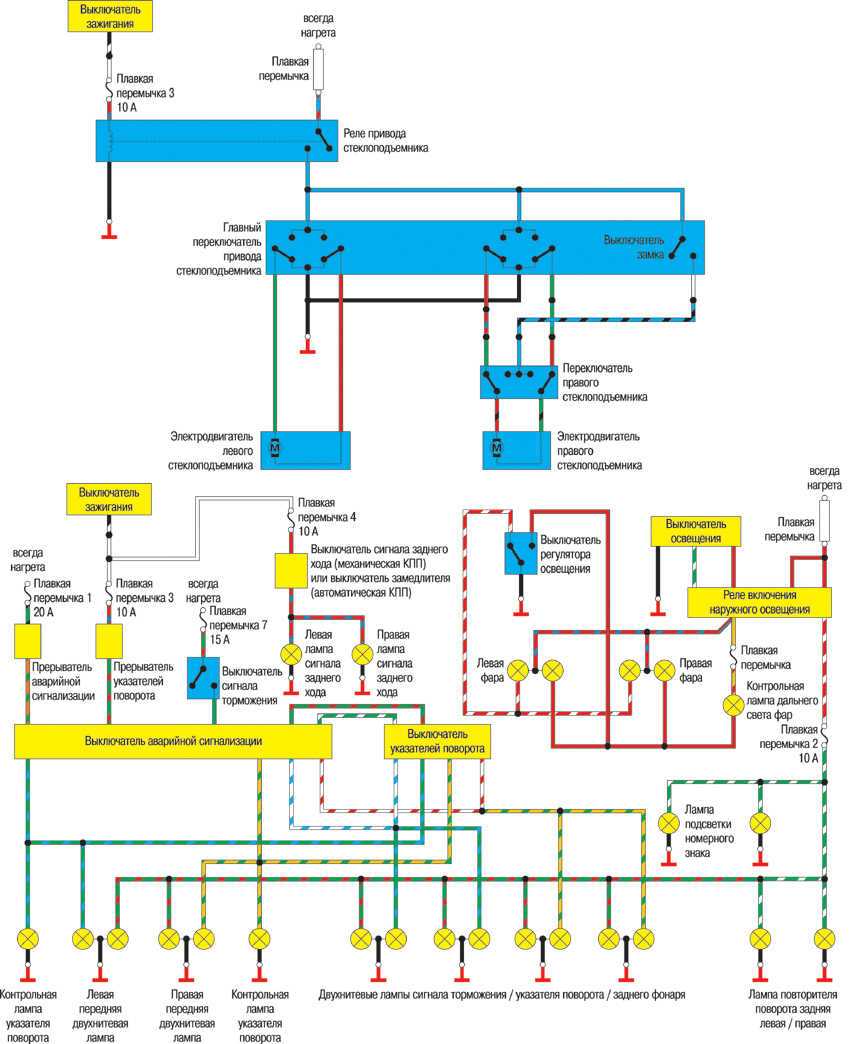

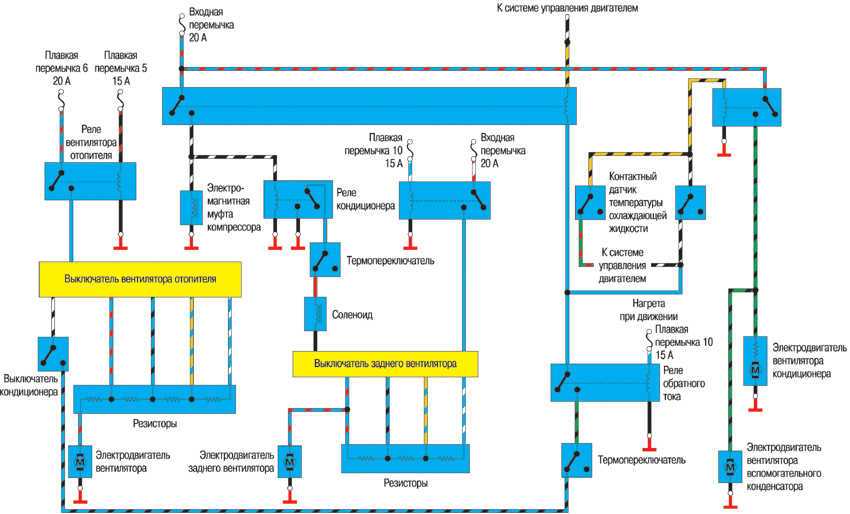

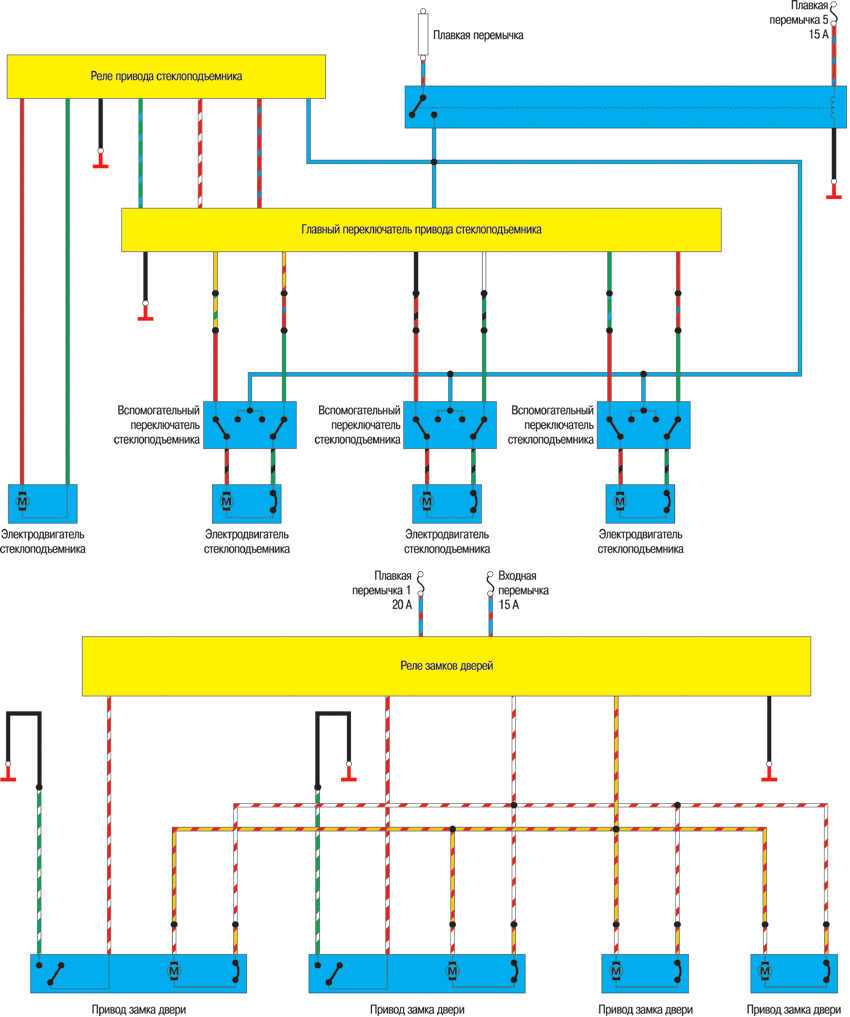

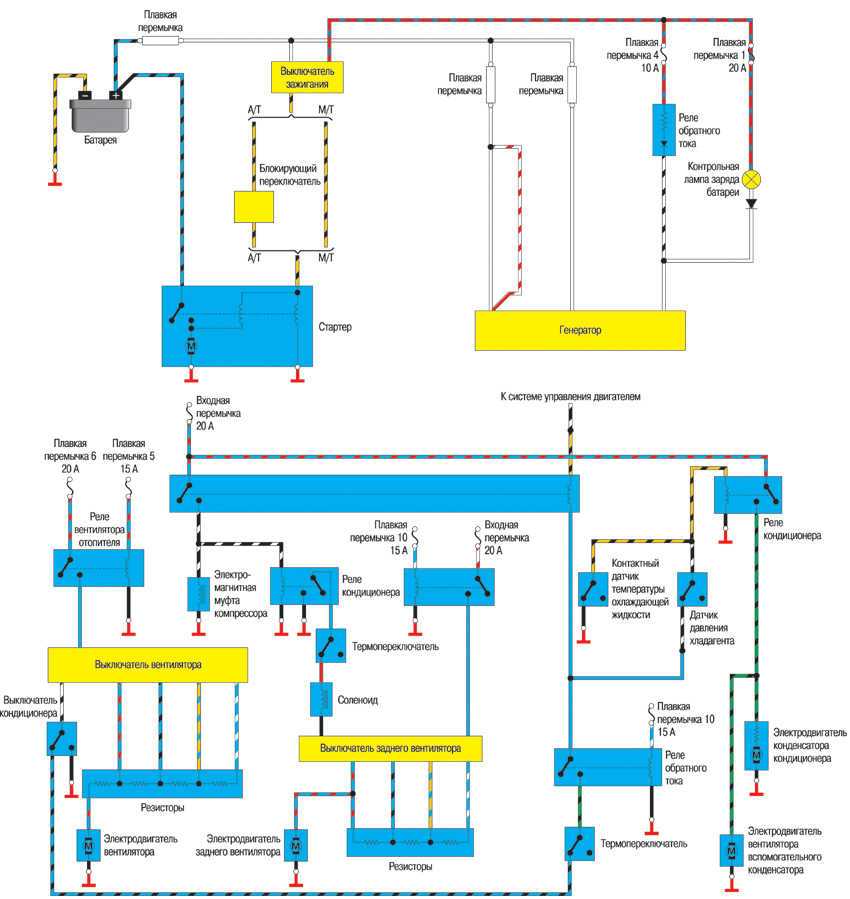

Electrical diagram of pajero pinin (pajero io)

Описание групп предохранителей и реле на Митсубиси Паджеро 2 и 4М40

На панели под приборной доской имеются перемычки, подключенные к следующим электроприборам:

вспомогательному отопителю;
кондиционеру;
стоп-сигналам;
поворотникам;
дворникам;
управлению повышенной передачей на автомобилях с АКПП;
электрическим замкам в дверях;
цифровым часам;
плафону в салоне.

На обратной стороне платы находятся 2 группы коммутационных переключателей, подающих напряжение к таким электроприборам:

указателям поворота;
заднему отопителю;
стеклоочистителю;
центральному замку;
стеклоподъемнику.

В моторном отсеке можно найти плавкие вставки, подключенные к такому оборудованию:

свечам накаливания;
генератору переменного тока;
противотуманным фарам;
многоточечному впрыску (для двигателей на бензине);
АБС;
подогревателю топлива (дизель);
компрессору кондиционера;
аварийным огням;
задним фонарям;
дальнему свету;
выключателю зажигания.

Рядом стоят реле, обеспечивающие правильный порядок включения следующим устройствам:

вентилятору конденсатора;
передним фарам;
габаритам;
интеркулеру;
задним ПТФ.

Посмотреть распиновку с номиналами предохранителей можно в таблицах ниже.

Подробная расшифровка блока предохранителей в табличной форме.

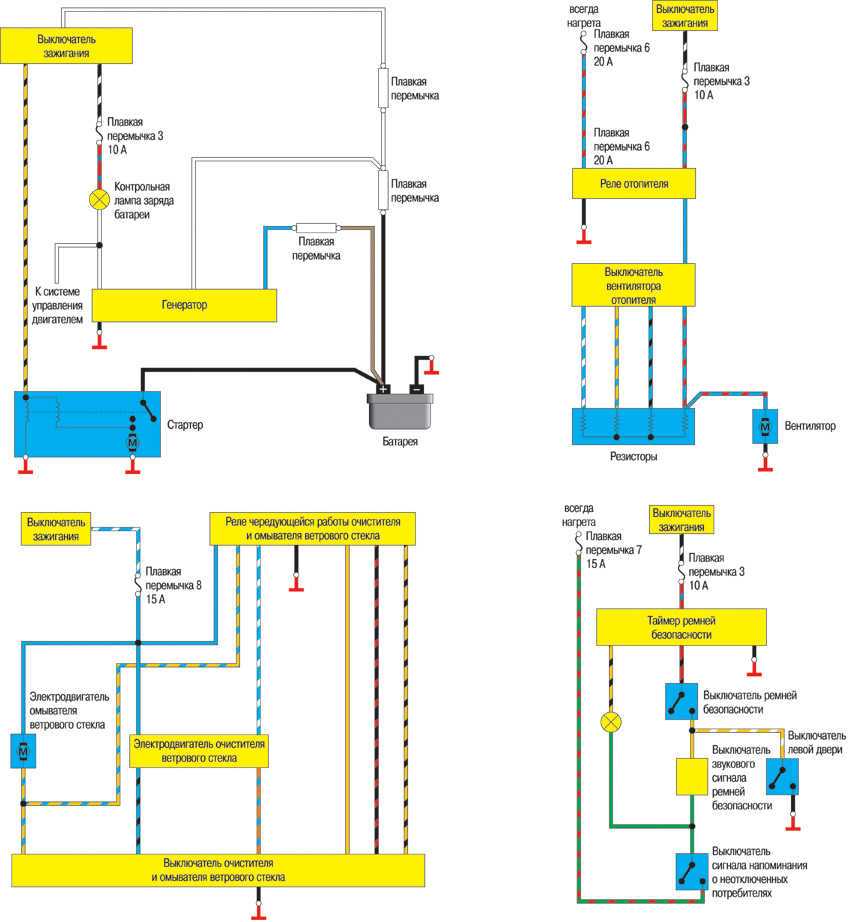

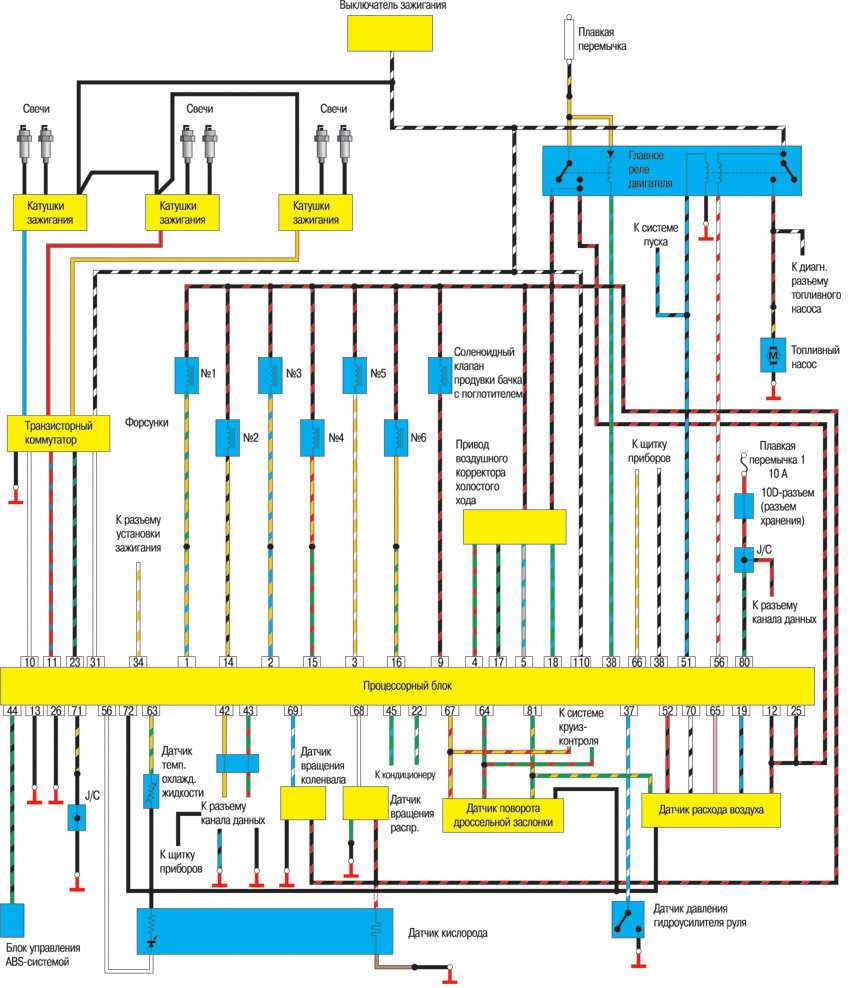

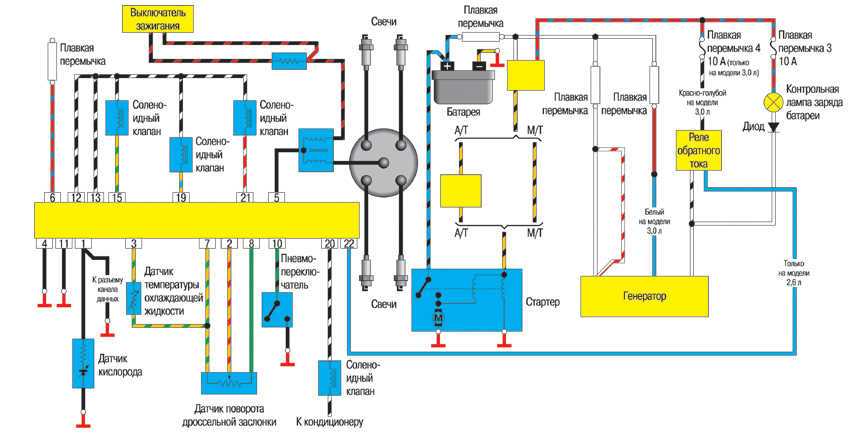

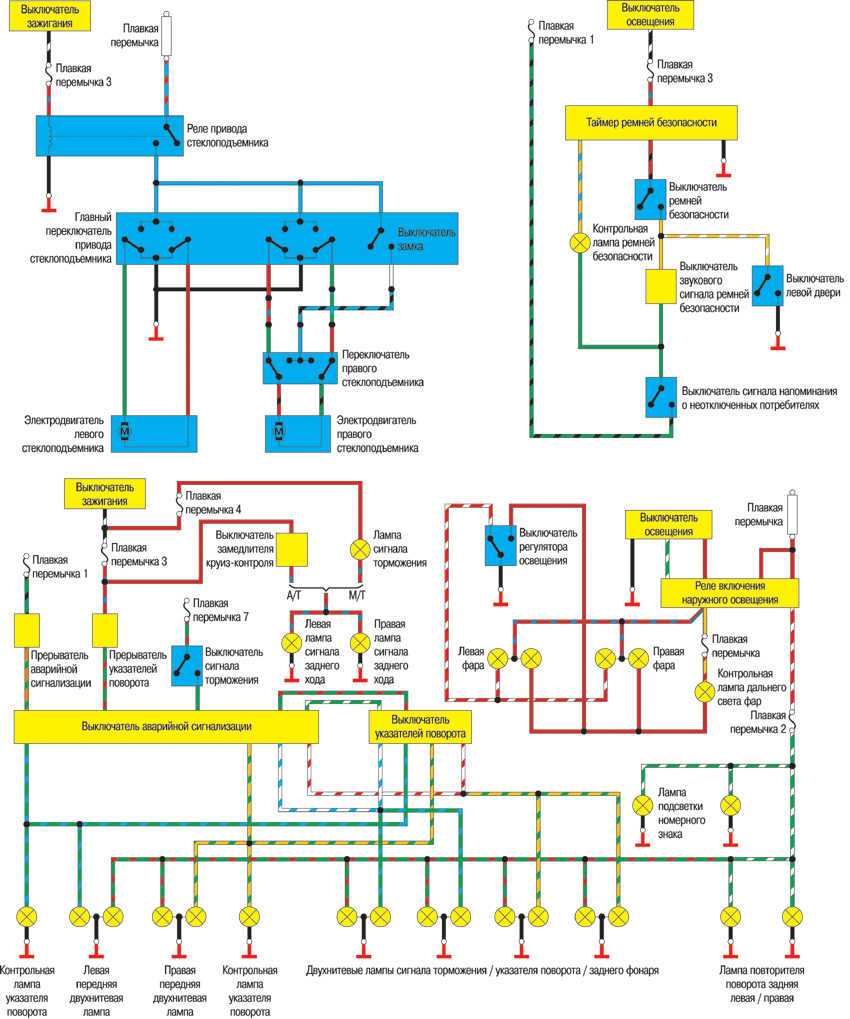

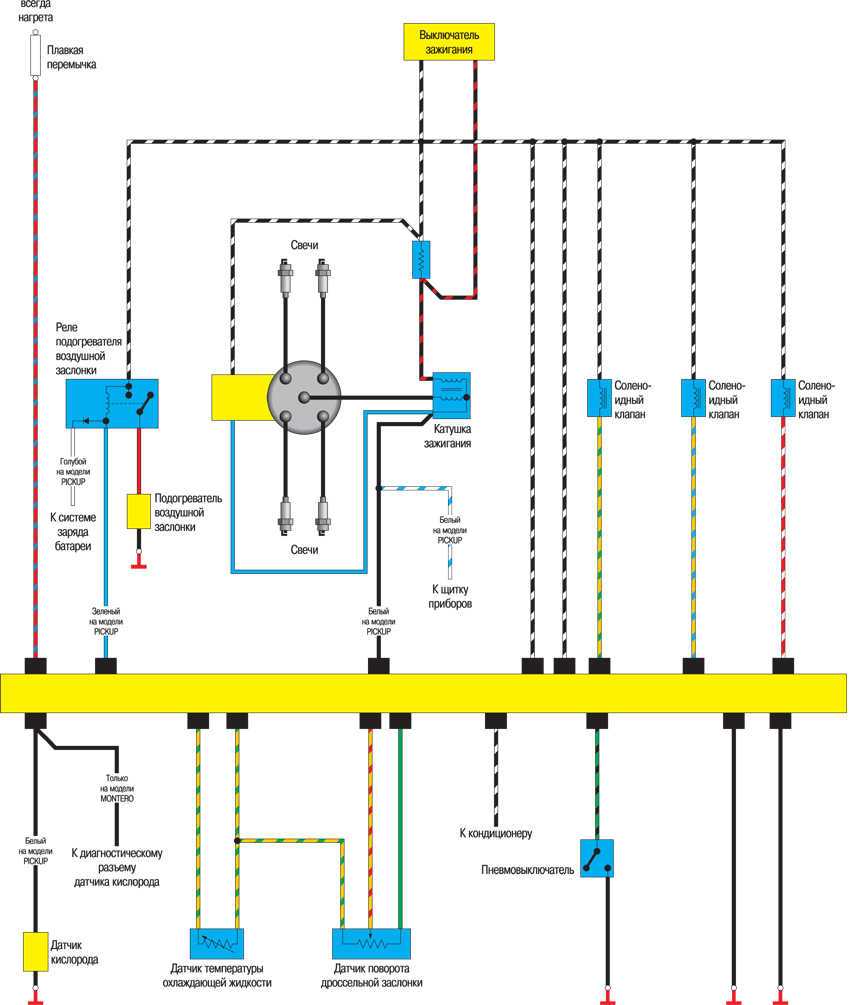

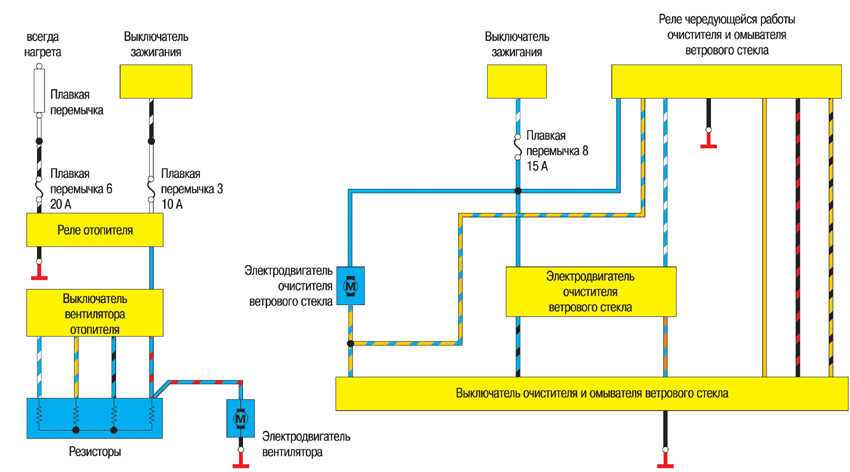

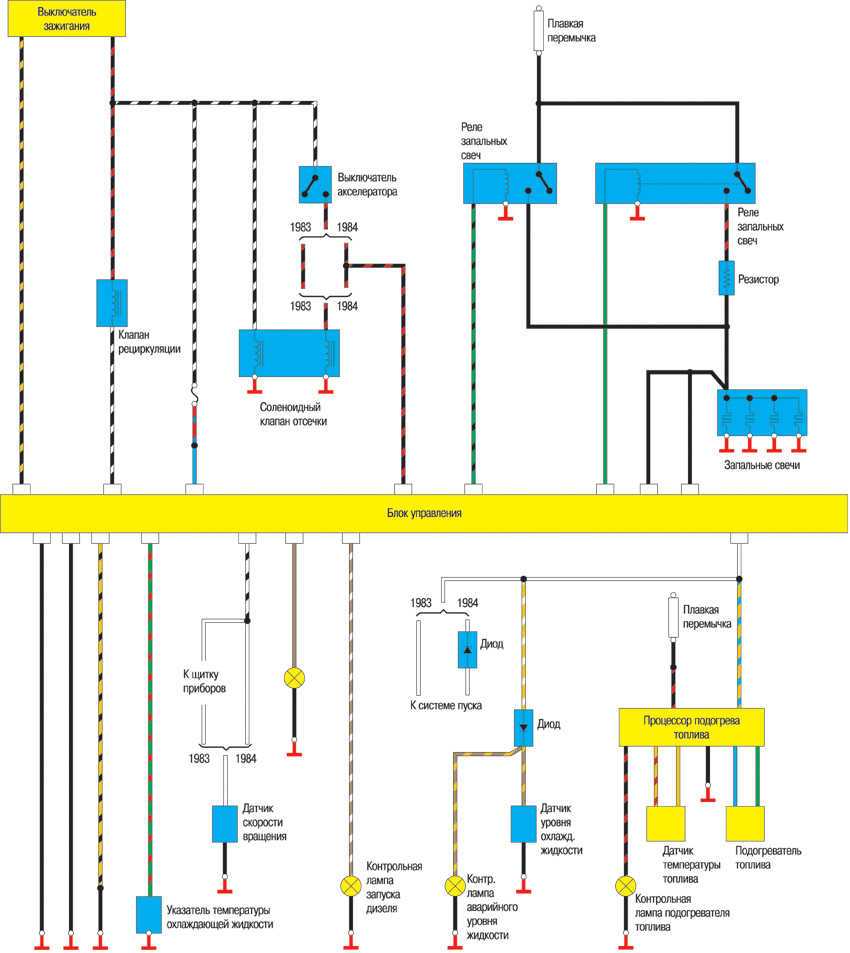

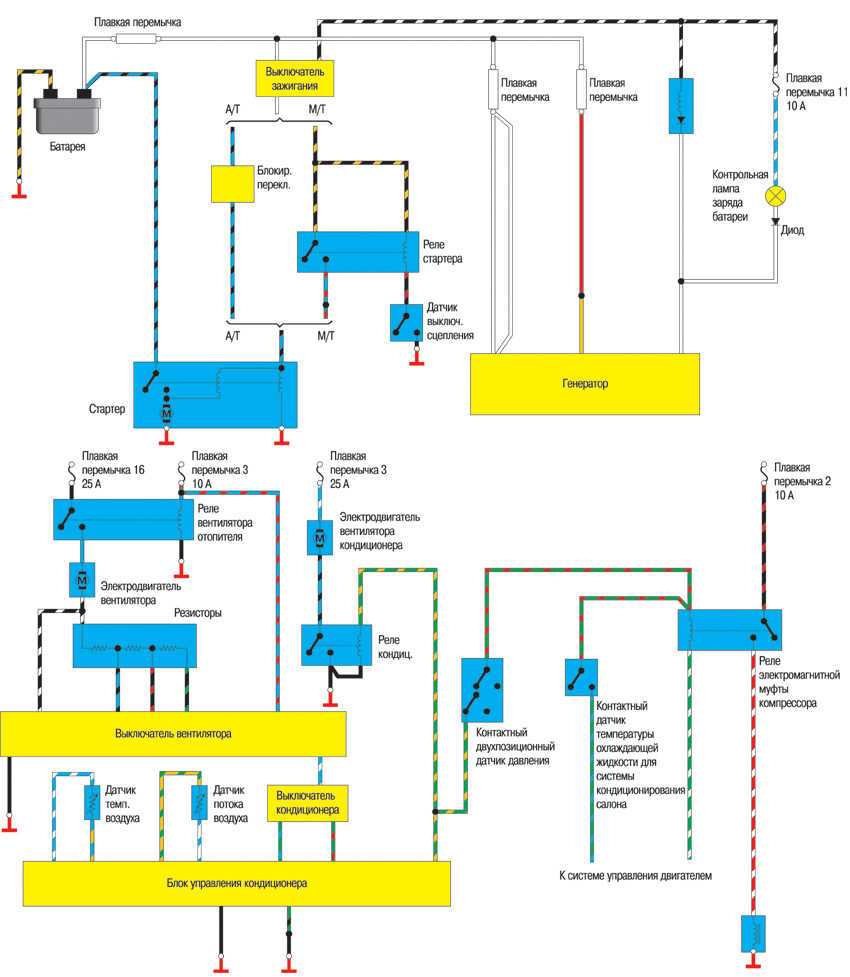

Электрические схемы

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
Portmone (оплата с любых банковских карт, аккаунта Portmone);
PayPal (оплата с любых банковских карт, аккаунта PayPal);
WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
