Предохранители и реле под капотом Митсубиси Асх
В моторном отсеке расположены основной блок предохранителей и реле, и дополнительный блок силовых предохранителей на клемме АКБ
Первая штатная.Про Ланос не буду, брал без магнитолы, а потом поставил 1-динового пионера с USB — все ОК.В следующем авто, любимом еНоте, стояла штатная, с дерьмовеньким дисплеем но уже с БлюТусом. Увы, меня слышали все, но мало кто понимал
Нелюбовь к Китайцам.Продал я ее удачно, а взамен взял навороченного китайца Witson. Поначалу возрадовался: БлюТус, навигация, любое видео, USB, камера заднего вида. Но, увы: звук отстой, музыку с флэшки воспроизводит всегда с первого трека первого каталога, 8Гб музыки каждый раз при включении лопатит 40-60 секунд, видео (как выяснилось) в машине мне нафиг не надо, а навигация (я увлекаюсь редактированием карт для Навител) мне удобней на планшете и смартфоне — не надо ничего записывать туда-сюда. Короче, продал я его, правда замечу что тоже удачно
PIONEER AVH-P3300BTВзамен купил двухдинового Пионера. У нас он стоил 18, у ОД — 30, в инете взял за 14 вместе с адаптером кнопок на руле. Им я был полностью доволен! Беспроводная связь по БлюТусу работала отменно, камера ЗХ у меня осталась от китайца, только переткнул провода, в дополнительный видеовход подключил видеорегистратор, звук — просто обалденный (акустику в дверях я конечно поменял). С Пионером и прокатался три года, с ним машину и продал.
Штатная с одной крутилкой.Купил АСХ и сперва не было времени даже задуматься о смене головного устройства. Отпуск во Вьетнаме, новый год, итд.итп. Нет, смартфон я конечно подключил сразу. Телефонная книга синхронизировалась без проблем, меня по громкой связи слышно замечательно, я собеседника тоже слышу отлично — тут все на 5 баллов. Но листать 600 контактов, с несколькими телефонами, пытаясь найти нужный — нереально Зато можно создать еще телефонную книгу в магнитоле и туда забить несколько основных контактов — импортируются и забиваются голосом. Удобно и быстро. Главное — отключить подтверждение! :)))Из плюсов: неплохой звук, отличная связь по БлюТус, адекватное голосовое управление (главное изучить команды), БлуТусАудио (воспроизведение со смартфона без проводов), сенсорный экран, отличная камера заднего хода.Из минусов: запутанная структура управления альбомами, исполнителями итд, скудное описание голосовых команд, малое время ожидания команды (иногда не успеваешь сообразить что нужно сказать).
Про радио ничего сказать не могу! На Ланосе три года не настраивал, на еНоте антенный штекер даже не включал, тут что-то настроил но ни разу не слушал. Я не слушаю радио, у меня в машине 7 флэшек по 8Гб с любимой музыкой :)))
Для примера, вот так работает голосовое управление:
Резюме: Может попозже, изучив современные комбайны (но только не китай), я решусь на замену ГУ, но пока штатная магнитола меня вполне устраивает!
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Легко найти предохранитель для освещения номерного знака вашего Mitsubishi Asx
Помогая вам инструкция по эксплуатации вашего автомобиля, найдите блок предохранителей, который собирает все автомобильные предохранители. Как правило, для Mitsubishi Asx доступны три варианта.
- Посмотри на водительскую сторону, слева над твоими ногами
- второй вариант под капотом возле АКБ.
- Третий вариант, под перчаточным ящиком, сняв пластиковую крышку, защищающую предохранители.
Всегда благодаря этому инструкции по использованию, найдите предохранитель, управляющий пластиной лампочки который больше не работает. Вы найдетеПеречень предохранителей для вашего Mitsubishi Asx и их соответствие в конце руководства по эксплуатации вашего автомобиля.
Как определить предохранитель регистрационной лампы на вашем Mitsubishi Asx
Afin дотянуться до предохранителя, соответствующего свету номерного знака вашего Mitsubishi Asx, вы должны использовать схему предохранителей. Схема предохранителей позволит вам найти место каждого предохранителя с его точным назначением. Таким образом, это поможет вам разделить различные предохранители вашего Mitsubishi Asx с их разными функциями.
Его можно найти в журнале обслуживания вашего Mitsubishi Asx. Если у тебя его нет, посмотри Интернет-диаграмма, характерная для вашего Mitsubishi Asx.
Предохранитель позволит чтобы избежать перегрева слишком много проводов в случае короткого замыкания. Таким образом, в случае перегрева это будет щит, который предотвратит потенциальную вспышку пожара. С того момента, как все было проверено (проводка, лампочки и т. Д.), Необходимо проверить состояние предохранителей вашего Mitsubishi Asx.
Поэтому, когда вы его определили, его необходимо изменить.
Замените предохранитель подсветки номерного знака вашего Mitsubishi Asx
Сначала выключите зажигание вашего Mitsubishi Asx., затем извлеките предохранитель из гнезда, осторожно потянув его вверх пальцами или небольшими подходящими плоскогубцами, не затягивая
Обратите внимание, что нить накала в верхней части предохранителя не должна обрезаться.Если предохранитель вышел из строя (вы увидите это в черный цвет или с обрезанной нитью), вы должны заменить его на Предохранитель идентичная сила тока. На нем написана эта характеристика: вы прочитаете число, за которым следует буква «А». После установки нового предохранителя на ваш Mitsubishi Asx проверьте неисправную лампочку: если он включается и остается включенным, проблема для вашего Mitsubishi Asx решена! Если, однако, он не загорается, проверьте состояние нового предохранителя на месте
После установки нового предохранителя на ваш Mitsubishi Asx проверьте неисправную лампочку: если он включается и остается включенным, проблема для вашего Mitsubishi Asx решена! Если, однако, он не загорается, проверьте состояние нового предохранителя на месте.
Если он не двинулся с места, значит, неудача пришла откуда-то еще. Если, однако, этот предохранитель снова гриль, это означает, что есть короткое замыкание где-то на вашем Mitsubishi Asx. В этом случае мы советуем вам пойти к механику, чтобы он провел тщательное обследование.
Чтобы поддержать вас в вашем процессе, мы также написали статью, посвященную предохранителям и их обращению с Mitsubishi Asx, это, безусловно, может вам помочь:
– – Где блок предохранителей на Mitsubishi Asx
Не включается кондиционер, а именно муфта компрессора.
Не включается кондиционер, а именно муфта компрессора.
Вообщем нужны данные по всем предам и релюшкам отвечающим за включение кондера, ну и может еще чем подскажете куда смотреть, какие провода прозвонить и тд?
ЗЫ, Насчет датчика наружней температуры. Что бы до него добраться, не нужно снимать бампер! Достаточно снять решетку верхнюю. Открутить саморезы, затем на себя верхнюю часть достав клипсы и потом вверх. По идее кондей не запустится, если датчик будет выдавать менее 5 градусов тепла. при обрыве он выдает -40. Проверяется на сопротивление при определенной температуре воздуха
ЗЫ, Насчет датчика наружней температуры. Что бы до него добраться, не нужно снимать бампер! Достаточно снять решетку верхнюю. Открутить саморезы, затем на себя верхнюю часть достав клипсы и потом вверх. По идее кондей не запустится, если датчик будет выдавать менее 5 градусов тепла. при обрыве он выдает -40. Проверяется на сопротивление при определенной температуре воздуха
Интересная инфа, проверю, в моем случае заправщики фреон не заправляли, нагнали для пробы воздуха в систему создав давление, на воздухе муфта не включилась, а вручную чето там замкнув на компрессоре он включился.
Я так понимаю это датчик давления фреона там стоит? и если я его замкну щас на воздухе и муфта включится, значит дело в нем? А точно надо перемыкать сам разъем? чето я по схеме смотрю и не пойму как перемыкание разъема поможет без подключенной фишки
насчет датчика температуры воздуха, попробую завтра проверить.
Dashboard fuse box location

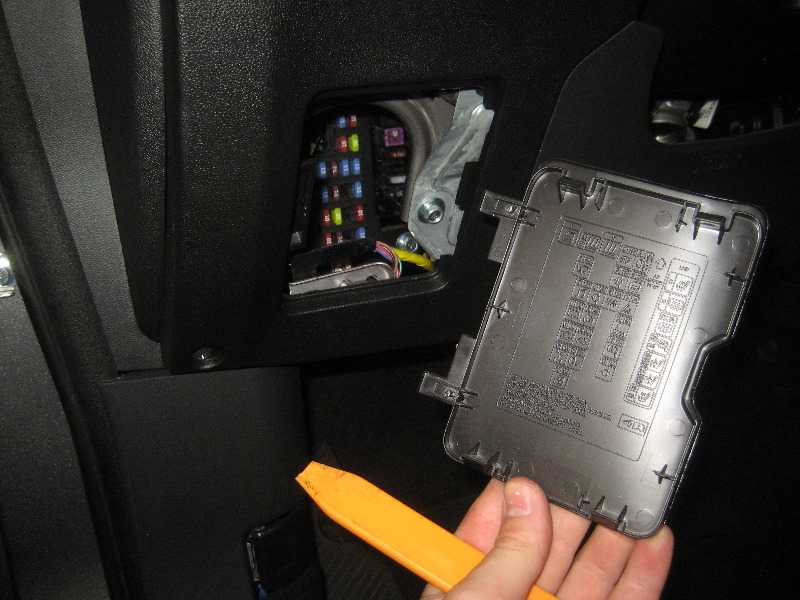

Located under the dashboard on the driver’s side, remove the protective cover to access.
Example of a diagram from the cover
Diagram
Assignment
| 1 | 30A Heater fan motor |
| 2 | 15A Stop – signals (stop lamps) |
| 3 | 10A Rear fog lamp |
| 4 | 30A Windshield wiper |
| 5 | 10A Chains of additional equipment |
| 6 | 20A Electric door locks |
| 7 | 15A Audio system |
| 8 | 7.5A Relay control unit |
| 9 | 15A Interior lighting lamps (shades) |
| 10 | 15A Hazard warning lights |
| 11 | 15A Rear window cleaner |
| 12 | 7,5А Control and measuring devices |
| 13 | 15A Cigarette lighter |
| 14 | 10A Ignition lock |
| 15 | 20A Panoramic roof |
| 16 | 10A Exterior mirrors |
| 17 | 10A All-wheel drive system |
| 18 | 7.5A Reversing lights |
| 19 | 15A Power socket |
| 20 | 30A Electro glass lifters |
| 21 | 30A Heated rear window |
| 22 | 7.5A Heated outside rear-view mirrors |
| 23 | 15A AC power supply |
| 24 | 20 / 25A Electric seat |
| 25 | 30A Seat heating |
Relay
- A – Central locking relay
- B – Heater relay
- C – Seat heating relay
- D – Heater fan relay
Постоянные +12V на Прикуривателе Штатно и за 5 минут.
Постоянные +12V на Прикуривателе Штатно и за 5 минут.
Сообщение ksw.s » 14 фев 2014, 22:10
Для начала немного истории, на самых первых Лансерах и Аутах XL схема прикуривателей в Етаксе немного отличалась от нынешней. Основной прикуриватель был запитан через пред. №13(15 А), а Вспомогательный в подлокотнике — через №19(15 А). На каждый идет отдельный провод от Етакса. Контакты в С-315( у АSX С-415) №3(основной) и №11(дополнительный).
Примерно в 2008г. схему изменили, пропало второе реле в Етаксе и обе розетки теперь идут через пред. №13 (15 А), №19 вообще не используется, а вот разводку на каждый от Етакса отдельным проводом оставили. Контакты те же 3 и 11. У ASX реализовано точно также, Етакс с Аутом одинаковый ))
Вот наглядно на Етаксе ( у АSX этот разьем С-415).
Смотрел схему нашего Етакса и обнаружил не используемую линию сразу после предохранителя №19(который вообще у нас не используется!) и идет минуя реле АCC в тот же разьем Етакса C-415. Видимо на каких-то рынках делают постоянную напругу на прикуривателе, не зависящую от АСС и зажигания. И это можно реализовать ))) Cтранно что никто не нашел это раньше! Вот как выглядит изначально:
Пин разьема С-415 №12 как раз нужный, достаточно туда переткнуть проводок на нужный вам прикуриватель и там будет постоянный плюс через этот пред. Также этот выход можно использовать на какое-нибудь нештатное оборудование
Себе сделал постоянным основной прикуриватель — переставил проводок(можно сделать на розетку в подлокотнике, 11 в 12, но мне первый важнее):
ВНИМАНИЕ! Забытые вами девайсы могут разрядить аккумулятор! Учитывайте это зарание. Всем удачи
Всем удачи
Источник

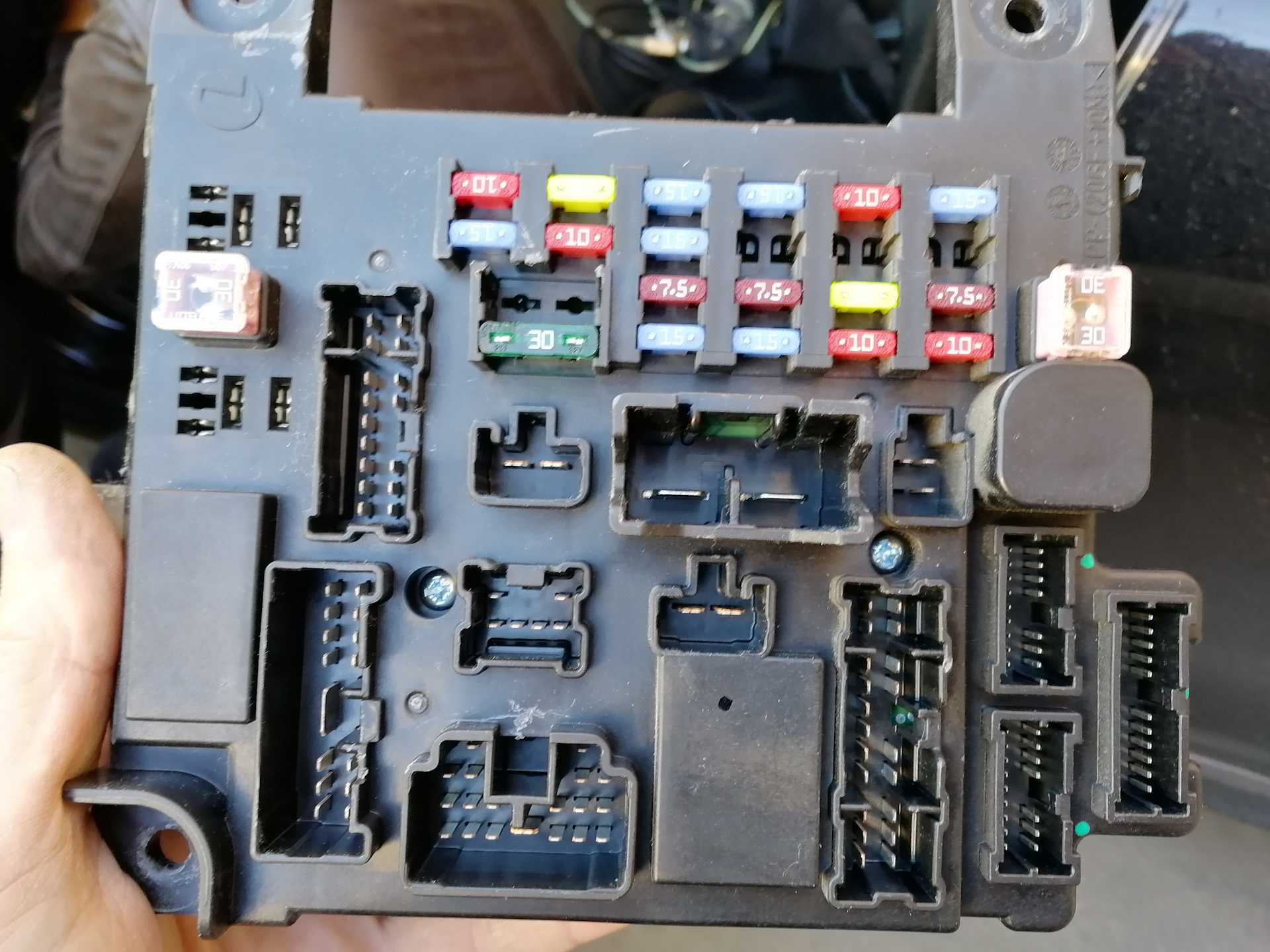

Предохранители и реле Mitsubishi ASX
Октябрьский проспект 56 Е. Зубчаниновское шоссе Г. Трамвайный проезд 6-В. Мосина 8. Московское шоссе, 17, Литера И, помещение 7. Рязанская, 14б. Базовая ул. Ваш город: Москвa Строгино. В наличии : запчастей, 4 двигателей, 4 КПП, 9 дисков, 6 шин. Последнее обновление — Купить Купить в 1 клик. Срок доставки Узнать срок доставки Нашли неточность? Выслать замечание. Митсубиси асх блок предохранителей товар могут только авторизованные пользователи. Данная запчасть снята с автомобиля.
Срок на проверку работоспособности Доставка Оплата. Колесо запасное таблетка. Полуось приводной вал, шрус. Пружина подвески.
Стабилизатор подвески поперечной устойчивости. Ступица кулак, цапфа. Блок предохранителей. Блок управления ЭБУ. Вентилятор радиатора. Двигатель отопителя моторчик печки. Двигатель стеклоочистителя моторчик дворников. Замок зажигания. Кнопка выключатель. Переключатель дворников стеклоочистителя. Переключатель отопителя печки. Повторитель поворотов. Сопротивление отопителя моторчика печки.
Щиток приборов приборная панель. Электропривод заслонки отопителя. Великий Новгород. Нижний Новгород. Необходимо ввести имя Необходимо ввести телефон Требуется поле isSucces. Студёный пр.
МКАД, й километр, 6с5.
Митсубиси Эклипс предохранители и реле
Большая Санкт-Петербургская Московское шоссе 5. Солнечная, Лесозаводская, 6. Советская, 53А.
Сутырина, 15 А. Бусыгина, 2А. Октябрьский проспект 56 Е. Зубчаниновское шоссе Г. Трамвайный проезд 6-В. Мосина 8. Московское шоссе, 17, Литера И, помещение 7. Рязанская, 14б.
Базовая ул. Ваш город: Москвa Строгино. В наличии : запчастей, 4 двигателей, 4 КПП, 9 дисков, 6 шин. Последнее обновление — На фото обведено где находятся клипсы крепления и куда потом лезть чтоб вытащить цоколь прикуривателя. Данный фотоотчет показывает как происходит митсубиси асх блок предохранителей предохранителей Mitsubishi ASX года, известной также митсубиси асх блок предохранителей Поменять их вполне можно своими руками.
Новый предохранитель должен быть того же номинала, что и сгоревший.
Предохранители mitsubishi asx. Схема расположения предохранителей в монтажных блоках, а также их расшифровка для автомобилей Mitsubishi ASX.
Замена предохранителей Mitsubishi ASX | Издательство Монолит
6. Замена предохранителей
Расположение блока предохранителей
Для защиты электрооборудования от повреждения в результате короткого замыкания или перегрузки, основные электрические цепи снабжены предохранителями. Блоки предохранителей установлены в салоне и в моторном отеке.
Блок предохранителей в салоне

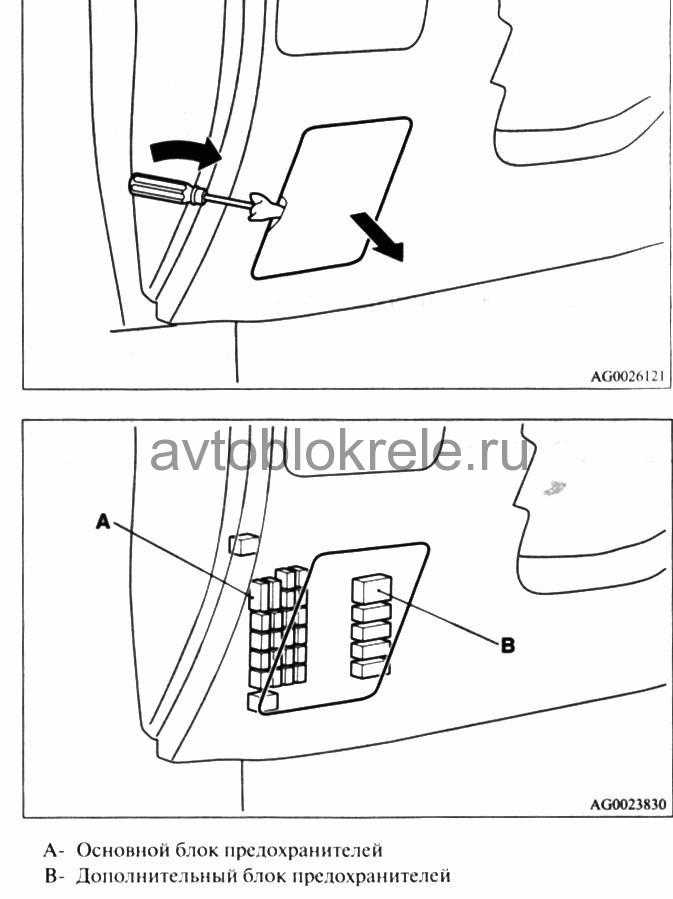

Блок предохранителей в салоне расположен за крышкой блока предохранителей перед водительским сиденьем, в месте, изображенном на рисунке.
1. Откройте крышку блока предохранителей и извлеките ее, потянув на себя.
2. Чтобы установить крышку блока предохранителей, совместите выступы (А) крышки с прижимными упорами (В) на панели приборов и нажмите на крышку.
Блок предохранителей в моторном отсеке
В моторном отсеке блок предохранителей расположен в месте, указанном на рисунке.
Номинальный ток предохранителей
Номинальный ток предохранителей и защищаемые ими цепи указаны с обратной стороны крышки блока предохранителей в салоне и в моторном отсеке.
Таблица расположения предохранителей в блоке, находящемся в салоне
В приведенной выше таблице указаны основные цепи, защищаемые каждым предохранителем.

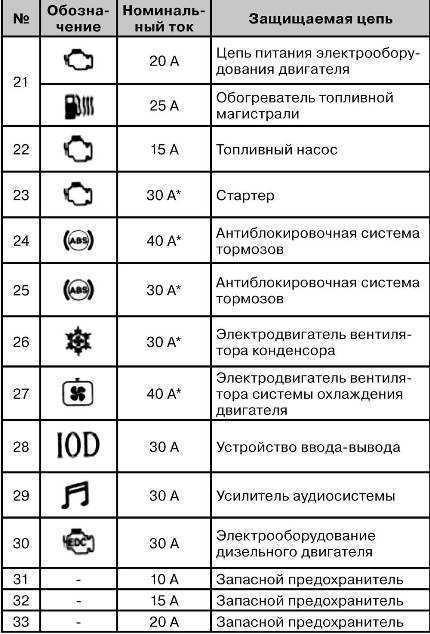

Таблица расположения предохранителей в блоке, находящемся в моторном отсеке
В блоке предохранителей отсутствуют запасные предохранители, рассчитанные на номинальный ток 7,5 А, 25 А и 30 А. Если один из предохранителей указанных номиналов перегорит, их можно заменить следующими:
с номиналом 7,5 А — запасным предохранителем с номиналом 10 А;
с номиналом 25 А — запасным предохранителем с номиналом 20 А;
с номиналом 30 А — предохранителем с номиналом 30 А из цепи усилителя аудиосистемы.
После установки запасных предохранителей при первой же возможности замените их предохранителями требуемого номинала.
Цветовая маркировка предохранителей
| Номинальный ток | Цвет |
| 7,5 А | Коричневый |
| 10 А | Красный |
| 15 А | Синий |
| 20 А | Желтый |
| 25 А | Бесцветный (белый) |
| 30 А | Зеленый (предохранитель/розовый (плавкая вставка) |
| 40 А | Зеленый (плавкая вставка) |
Замена предохранителей
1. Перед заменой предохранителя отключите соответствующую электрическую цепь и переведите ключ в замке зажигания в положение LOCK или включите режим работы OFF.
2. Извлеките из блока предохранителей в моторном отсеке съемник предохранителей (А).
3. Сверяясь с таблицей номинальных токов предохранителей, проверьте состояние предохранителя, относящегося к неисправной цепи.
4. Специальным съемником установите новый предохранитель, рассчитанный на тот же номинальный ток, на место перегоревшего. Убедитесь, что предохранитель установлен на то же место.
6
monolith.in.ua
Схема предохранителей и реле на Mitsubishi ASX с обозначением
Карта установки плавких вставок на Mitsubishi ASX несколько зависела от уровня оснащения и особенностей трансмиссии. Традиционно дублировалась защита для ряда цепей.
Блок в салоне
Расположенный в салоне модуль имеет гнезда для установки перемычек:
- привода вентилятора печки или системы кондиционирования воздуха;
- нитей ламп сигнализаторов снижения скорости;
- заднего противотуманного фонаря;
- системы очистки ветрового и заднего стекол;
- электрических приводов для управления замками в дверях;
- акустической системы (это общая цепь питания для штатной магнитолы);
- системы освещения салона и перчаточного ящика;
- аварийной световой сигнализации;
- щитка приборов и контрольных ламп;
- прикуривателя и розетки для внешнего оборудования (номинал перемычки – 15 А);
- цепей, идущих от замка зажигания;
- привода панорамной крыши (опция);
- обогрева отражателей внешних зеркал;
- блока управления муфтой для полного привода (версии с передними ведущими колесами вставок не имели);
- лампы для предупреждения о движении автомобиля задним ходом;
- дополнительной розетки для пассажиров на заднем диване;
- электрических моторов для привода боковых стекол;
- системы обогрева заднего стекла;
- электрической регулировки сиденья водителя (опция);
- электрической настройки кресла переднего пассажира (опция);
- обогрева передних сидений.
В коробке имелось несколько пустых ячеек (в зависимости от уровня оснащения). Предохранители ножевого типа оснащены корпусами из пластика. Цвет материала позволяет быстро идентифицировать номинал перемычки.
Схема и расшифровка блока предохранителей в салоне.
Сведения о максимально допустимой силе тока в цепи указаны краской на торцевой части. В корпусе имеется прорезь для визуальной проверки целостности вставки.
Основной блок под капотом
В моторном отсеке Mitsubishi ASX находились предохранители:
- контроллера автоматической коробки передач (механическая трансмиссия блоком управления не оснащалась);
- клаксона;
- обмоток возбуждения генератора;
- системы подачи жидкости на головную светотехнику;
- муфты компрессора и датчиков системы кондиционирования воздуха в салоне;
- дополнительного вентилятора масляного радиатора (ставился только в случае использования автоматической коробки с двойным сцеплением Twin Clutch SST);
- сирены штатной сигнализации;
- обогрева обода рулевого колеса;
- электрического привода для управления положением крышки багажного отсека (опция);
- дневных ходовых огней;
- головного освещения (раздельно для ближнего и дальнего света по сторонам кузова);
- электрического оборудования двигателя (датчиков, блока управления, компонентов системы зажигания);
- катушек зажигания;
- системы подогрева линии подачи топлива;
- бензонасоса;
- втягивающего реле на стартере двигателя;
- системы изменения высоты подъема клапанов газораспределительного механизма;
- модуля ABS;
- вентилятора на теплообменнике кондиционера и радиаторе системы охлаждения;
- устройства для ввода–вывода;
- дополнительного усилителя звука (опция);
- компонентов дизельного двигателя (например, свечей накаливания);
- противотуманной фары (в передней части кузова);
- запасных перемычек (номиналом 7,5 А, 25 и 30 А, для ремонта которых можно использовать предохранитель звукового усилителя на 30 А).
Схема и расшифровка блока предохранителей и реле под капотом.
Блок на АКБ
Расположенный на положительной клемме аккумулятора модуль использовался для установки перемычки номиналом 7,5 А. Вставка обеспечивала защиту датчика контроля заряда батареи, на ранних сериях кроссовера не использовалась.
Предохранители и реле Mitsubishi ASX
Mitsubishi ASX — компактный кроссовер японской компании Mitsubishi Motors, дебютировавший на Женевском автосалоне в 2010 году. Автомобиль весьма внешне интересен, имеет весьма богатую историю, так как выпускается более 10 лет, претерпел несколько рестайлингов. Что же касается электрической схемы, то можно сказать, что здесь ничего нового. Потребители в машине запитаны от аккумулятора 12 вольт и от генератора, выдающего примерно 14 вольт, при этом электрические цепи коммутируются через предохранители и реле. Именно о них и пойдет речь в это статье.
Как уже было сказано, машина претерпела несколько рестайлингов, кроме того имеет и несколько различных двигателей, к тому же опционально на машине могут быть установлены дополнительные электропотребители, все это влияет само собой и на электрическую схему и на предохранители и реле. Начну с ASX с 2010 по 2016 год.
Предохранители и реле Митсубиси Лансер 10, 2007 — 2021
Большая часть электрических цепей защищена плавкими предохранителями. Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле. Информация актуальна для моделей Мицубиси Лансер 10 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.
В салоне
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
Назначение предохранителей в блоке, расположенном в салоне Митсубиси Лансер
| № | Защищаемая цепь | Ток, А |
| 1 | Отопитель (Плавкая вставка) | 30 |
| 2 | Стоп-сигналы | 15 |
| 3 | Задний противотуманный фонарь | 10 |
| 4 | Очиститель ветрового стекла | 30 |
| 5 | Цепи дополнительного оборудования | 10 |
| 6 | Электропривод замков дверей | 20 |
| 7 | Аудиосистема | 15 |
| 8 | Реле блока управления | 7,5 |
| 9 | Лампы освещения салона (плафоны) | 15 |
| 10 | Аварийная световая сигнализация | — |
| 11 | Очиститель заднего стекла | 15 |
| 12 | Контрольно-измерительные приборы | 7,5 |
| 13 | Предохранитель прикуривателя/розетка электропитания | 15 |
| 14 | Замок зажигания | 10 |
| 15 | Люк | 20 |
| 16 | Наружные зеркала заднего вида | 10 |
| 17 | Система полного привода | 10 |
| 18 | Фонари света заднего хода | 7,5 |
| 19 | Розетка электропитания | 15 |
| 20 | Электростеклоподъемники (Плавкая вставка) | 30 |
| 21 | Обогрев заднего стекла (Плавкая вставка) | 30 |
| 22 | Обогрев наружных зеркал заднего вида | 7,5 |
| 23 | Источник питания переменного тока | 15 |
| 24 | Электропривод сидений | 25 (20) |
| 25 | Обогрев сидений | 30 |
| Реле | ||
| A | Дополнительное оборудование | |
| B | Реле электровентилятора отопителя | |
| C | обогрев сидений | |
| D | обогрев заднего стекла |
В моторном отсеке
1. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор….
2….И снимите крышку монтажного блока.
Назначение предохранителей и плавких вставок в монтажном блоке моторного отсека и на клемме аккумулятора
| № | Защищаемая цепь | Ток, А |
| 1 | Противотуманные фары | 15 |
| 2 | Блок управления двигателем | 7,5 |
| 3 | Автоматическая коробка передач | 20 |
| 4 | Звуковой сигнал | 10 |
| 5 | Генератор | 7,5 |
| 6 | Омыватель фар | 20 |
| 7 | Кондиционер | 10 |
| 8 | Дроссельная заслонка | 15 |
| 9 | Звуковой сигнал противоугонной системы | 20 |
| 10 | Обогреватель зоны укладки щеток стеклоочистителя | 15 |
| 11 | — | |
| 12 | Электропривод замка крышки багажника | 30 |
| 13 | Система наружного освещения в дневное время | 10 |
| 14 | Фара дальнего света (левая) | 10 |
| 15 | Фара дальнего света (правая) | 10 |
| 16 | Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (левая) | 20 |
| 17 | Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (правая) | 20 |
| 18 | Фара ближнего света с галогеновой лампой (левая) | 10 |
| 19 | Фара ближнего света с галогеновой лампой (правая) | 10 |
| 20 | Цепь питания электрооборудования двигателя | 10 |
| 21 | Катушки зажигания | 10 |
| 22 | Цепь питания электрооборудования двигателя | 20 |
| 23 | Бензонасос | 15 |
| 24 | Стартер | 30 |
| 25 | — | |
| 26 | Антиблокировочная система тормозов (ABS) | 40 |
| 27 | 30 | |
| 28 | Электродвигатель вентилятора конденсора | 30 |
| 29 | Электродвигатель вентилятора системы охлаждения | 40 |
| 30 | Устройство для подключения дополнительного оборудования | 30 |
| 31 | Усилитель аудиосистемы | 30 |
| 32 | Электрооборудование дизельного двигателя | — |
| 33 | АКБ/генератор | 120 |
| 34 | АКБ/плавкая вставка | 80 |
| 35 | №33 | 80 |
| 36 | 120 | |
| 37 | генератор | 80 |
| Реле | ||
| A | Реле противотуманных фар | |
| B | звуковой сигнал | |
| C | электромагнитная муфта компрессора кондиционера | |
| D | Дополнительное оборудование | |
| E | Реле управления автоматической коробкой передач | |
| F | Дополнительное оборудование | |
| G | дальний свет фар | |
| H | управление дроссельной заслонкой | |
| I | Дополнительное оборудование | |
| J | Реле системы наружного освещения в дневное время | |
| K | Бензонасос | |
| L | Дополнительное оборудование | |
| M | Вентилятор радиатора кондиционера | |
| N | Стартер | |
| O | Реле ближнего света фар | |
| P | Реле вентилятора системы охлаждения двигателя | |
| R | Дополнительное оборудование | |
| S | Главное реле системы управления двигателем | |
| T | Дополнительное оборудование | |
| Q | Вентилятор конденсора |
Технические характеристики Mitsubishi ASX поколения I рестайлинг 1
универсал 5-дв.
Внедорожник
- ширина 1 770мм
- длина 4 295мм
- высота 1 625мм
- клиренс 195мм
- мест 5
| Двигатель | Название | Топливо | Привод | Расход | До сотни | Макс. скорость |
| 1.6 MT (117 л.с.) | Inform | АИ-95 | Передний | 5 / 8 | 11,4 с | 195 км/ч |
| 1.6 MT (117 л.с.) | Invite | АИ-95 | Передний | 5 / 8 | 11,4 с | 195 км/ч |
| 1.6 MT (117 л.с.) | Intense | АИ-95 | Передний | 5 / 8 | 11,4 с | 195 км/ч |
| 1.8 CVT (140 л.с.) | Invite | АИ-95 | Передний | 6,4 / 9,8 | 13,1 с | 186 км/ч |
| 1.8 CVT (140 л.с.) | Intense | АИ-95 | Передний | 6,4 / 9,8 | 13,1 с | 186 км/ч |
| 1.8 CVT (140 л.с.) | Instyle | АИ-95 | Передний | 6,4 / 9,8 | 13,1 с | 186 км/ч |
| 2.0 CVT (150 л.с.) | Invite | АИ-92 | Полный | 6,8 / 10,5 | 11,9 с | 188 км/ч |
| 2.0 CVT (150 л.с.) | Intense | АИ-92 | Полный | 6,8 / 10,5 | 11,9 с | 188 км/ч |
| 2.0 CVT (150 л.с.) | Instyle | АИ-92 | Полный | 6,8 / 10,5 | 11,9 с | 188 км/ч |
| 2.0 CVT (150 л.с.) | Ultimate | АИ-92 | Полный | 6,8 / 10,5 | 11,9 с | 188 км/ч |
| 2.0 CVT (150 л.с.) | Exclusive | АИ-92 | Полный | 6,8 / 10,5 | 11,9 с | 188 км/ч |
Ищите отзывы о Mitsubishi ASX? Посмотреть отзывы о Mitsubishi ASX
срочно! не работают оба прикуриваталя, я в дороге
срочно! не работают оба прикуриваталя, я в дороге
Сообщение Madmax » 12 июл 2013, 18:02
Сообщение LEXA25 » 12 июл 2013, 18:16
вот нашел на другом форуме
Если у Вас не работает прикуриватель (розетка):В машине имеется: 1 прикуриватель, 1 доп.розетка в подлокотнике и 1 доп.розетка в багажнике на правой боковине.
Если хоть один из перечисленых компонентов не работает — проверьте:1. Включить зажигание (либо первое положение, либо завести машину) — прикуриватель (доп. розетки) и прочее электрооборудование работает только при положении ключа в «I» или когда машина заведена2. Если прикуриватели не заработали проверяй предохранители в блоке предохранителей — №13 (прикуриватель) и №19 (розетки)3. Если предохранители целые (на всякий случай замените на новые ) надо проверить предохранитель ВНУТРИ прикуривателя рядом с пепельницей.Как добраться до внутренностей прикуривателя — см. п.2 Как разобрать центральную консоль. Фотоотчет4. Если и там предохранитель целый то либо проводку смотреть надо либо сами розетки-прикуриватели на предмет целостности, работоспособности и отсутствия повреждений.Вроде больше вариантов нет.
Сообщение Sergeyh45 » 12 июл 2013, 18:24
Сообщение Madmax » 14 июл 2013, 21:54
LEXA25 писал(а): Цитата:Если у Вас не работает прикуриватель (розетка):В машине имеется: 1 прикуриватель, 1 доп.розетка в подлокотнике и 1 доп.розетка в багажнике на правой боковине.
Если хоть один из перечисленых компонентов не работает — проверьте:1. Включить зажигание (либо первое положение, либо завести машину) — прикуриватель (доп. розетки) и прочее электрооборудование работает только при положении ключа в «I» или когда машина заведена2. Если прикуриватели не заработали проверяй предохранители в блоке предохранителей — №13 (прикуриватель) и №19 (розетки)3. Если предохранители целые (на всякий случай замените на новые ) надо проверить предохранитель ВНУТРИ прикуривателя рядом с пепельницей.Как добраться до внутренностей прикуривателя — см. п.2 Как разобрать центральную консоль. Фотоотчет4. Если и там предохранитель целый то либо проводку смотреть надо либо сами розетки-прикуриватели на предмет целостности, работоспособности и отсутствия повреждений.Вроде больше вариантов нет.
Источник
Трансмиссия
Снятие вилки сцепления Мицубиси ASXЗаменить воздушный фильтр Мицубиши ASXКак заменить датчик скорости Митсубиши ASXРемонт диска сцепления Мицубиси ASXЗаменить коробку передач Мицубиси ASX своими рукамиЗамена крестовины карданного вала Митсубиши ASXПоменять масло в коробке передач Митсубиши ASXПоменять масляный фильтр Митсубиси ASX своими рукамиРемонт наружной гранаты Митсубиши ASX своими рукамиКак снять педаль сцепления Митсубиси ASXПоменять привод спидометра Митсубиси ASXУстановка пыльника внутреннего шруса Митсубиши ASX своими рукамиЗамена пыльника на гранате Митсубиси ASXУстановка пыльника наружного шруса Митсубиси ASXПоменять рычаг переключения передач Мицубиши ASXПоменять салонный фильтр Митсубиси ASXЗаменить сальник заднего моста Мицубиси ASXЗамена сальника коробки передач Мицубиши ASXЗаменить сальник кпп Митсубиси ASX своими рукамиКак поменять сальник полуоси Митсубиси ASXУстановка сальника привода Mitsubishi ASX своими рукамиУстановка сальника редуктора Митсубиши ASX своими рукамиПоменять топливный фильтр Мицубиши ASXРемонт троса сцепления Митсубиси ASXПоменять фильтр акпп Митсубиши ASXУстановка фильтра двигателя Мицубиши ASXРемонт фильтра кондиционера Мицубиши ASX своими рукамиСнять цилиндр сцепления Мицубиши ASX
Предохранители УАЗ Патриот
737 Google+
Схема УАЗ Патриот самая не постоянная из всех отечественных автомобилей. Завод изготовитель активно пользуется своим правом вносить изменения в конструкцию. Так же это касается и блока предохранителей. Изначально блок предохранителей УАЗ Патриот был заимствован от ВАЗ – 2110.
Так же к этому блоку добавляли ещё одну планку с предохранителями. Они устанавливались примерно до 2007 года. В последствии начали устанавливать блоки собственной разработки, кардинально отличающиеся от ВАЗовских. Таких боков два. Один устанавливался до 2011 года, а второй после.
Все эти изменения касаются блока предохранителей в салоне автомобиля. На Патриоте устанавливается ещё один блок, который устанавливается под капотом в моторном отсеке на левой надставке брызговика под крышкой. При снятии крышки на внутренней её части можно найти описание и назначение реле и предохранителей расположенных в блоке.
На автомобилях оборудованных кондиционером, под капотом на правом крыле, так же под крышкой расположен ещё один блок реле и предохранителей управления кондиционером. На автомобилях с дизельным двигателем так же устанавливается реле и предохранитель на свечи накаливания.
При замене предохранителей необходимо применять только качественные предохранители, в противном случае может прийти в негодность блок предохранителей или привести к пожару. Подробно как выбрать качественные предохранители описано в статье «Автомобильные предохранители».
Предохранители УАЗ Патриот в салоне до 2007 г
| Обозначение | Сила тока. A | Защищаемые цепи |
| FI | 5 | Габаритный огонь левый |
| F2 | 5 | Габаритный огонь правый |
| F3 | 7,5 | Ближний свет фар правый |
| F4 | 7,5 | Ближний свет фар левый |
| F5 | 10 | Дальний свет фар правый |
| F6 | 10 | Дальний свет фар левый |
| F7 | 7,5 | Противотуманный огонь |
| F8 | 20 | Блокировка дверей |
| F9 | 10 | Аварийная сигнализация |
| F10 | 10 | Кл. 5 ХР1 КП, выкл. з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F11 | 30 | Стеклоподъемники |
| F12 | 20 | Прикуриватель, обогрев сидений |
| F13 | 20 | Звуковой сигнал |
| F14 | 20 | Обогрев стекла двери задка, наружных зеркал,МУС |
| F15 | 20 | Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя |
| F16 | 10 | Противотуманная фара правая |
| F17 | 10 | Противотуманная фара левая |
| F18 | 25 | Отопитель |
| F19 | 7,5 | Выключатель сигнала торможения, плафоны освещения |
| F20 | 5 | Управление зеркалами |
| F21 | 10 | Компрессор кондиционера |
| F22 | 15 | Штепсельные розетки |
предохранители кондиционера патриот
Предохранители УАЗ Патриот до 2011 г
предохранители под капотом уаз патриот
блок предохранителей после 2011г.
предохранители салона патриот до 2011г
| Цепи, защищаемые плавкими предохранителями | ||
| Обозначение | Сила тока, А | Защищаемые цепи |
| Предохранители в салоне автомобиля | ||
| F1 | 5 | Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы, электропривод зеркал |
| F8 | 20 | Обогрева заднего стекла, наружных зеркал, МУС |
| F9 | 20 | Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20 | Прикуриватель |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор датьнего света фар |
| F14 | 10 | Девая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, выключатель сигнала торможения |
| F18 | 25 | Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F2I-23 | 10; 20; 30 | Запасные предохранители |
| Предохранителей под капотом | ||
| F1 | 30 | Силовая цепь реле вентилятора |
| F2 | 25 | Антиблокировочная система (АБС) |
| F3 | 5 | Приборы |
| F4 | 10 | Силовая цепь реле электробензонасоса |
| F5 | 20 | Силовая цепь реле стартера |
| F6 | 30 | Силовая цепь реле вентилятора |
| F7 | 20 | Силовая цепь реле КМПСУД |
| F8 | 10 | Антиблокировочная система (АБС) |
| F9 | 80 (90) | Питание монтажного блока |
| F10 | 40 | Антиблокировочная система (АБС) |
| Предохранители кондиционера | ||
| F1 | 7,5 | Муфта компрессора кондиционера |
| F2, F3 | 30 | Вентилятор 1, вентилятор 2 |
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
