Предохранители mitsubishi asx, 2010 — 2019

Ремонт предохранителя прикуривателя Мицубиси A SX

Приветствую! Сразу скажу, что за такой мелочью в сервисный машину наверное, только немец погонит. Мы же решаем подобные проблемы сами.

Тебе понадобятся отвертки, пинцет, паяльник, х/б перчатки и пинцет.
Далее по списку:
1.Открываешь капот, снимаешь минусовую клемму с аккума, чтобы обесточить машину и минимизировать риск короткого. Затем как можно дальше отодвигаешь свое водительское кресло назад для удобства доступа к прикуривателю. Теперь берешь яркий фонарик и осматриваешь внутреннюю часть прикуривателя. Там не должно находиться никаких посторонних предметов и осколков. Если все же что-то обнаружил – удали аккуратно при помощи пинцета с прорезиненными кончиками или просто двумя спичками, но пинцетом, ессно, будет удобнее. Спичками раз сам пробовал – почувствовал себя в китайском ресторане.

Так, теперь надо проверить предохранитель, отвечающий за работу прикуривателя. Обычно предохранители перегорают из-за короткого, когда в прикуривателе что-то подключено. Как результата, при сгоревшем прдохранителе ток в прикуриватель не поступает, а чтобы исправить это, нужно всего лишь поменять предохранитель. Здесь тебе в помощь инет или по эксплуатации авто – в ней написано, какой предохранитель за что отвечает и схема дана пронумерованная. А еще, таблицу предохранителей ты найдешь на внутреннем боку блока предохранителей.

Если после замены предохранителя проблема осталась, придется тебе демонтировать прикуриватель из гнезда. Аккуратно потяни плоскогубцами за металлический ободок, только не забудь положить тряпочку под клешни плоскогубцев. Так захват будет мягче, и ты не повредишь внешний видкорпуса. Должен сказать, что корпус может поддаваться туго. В этом случае не дергай со всей дури (провода порвутся и тогда точно капец), а опять же аккуратно пробуй тянуть его на себя, то с одной стороны, то с другой

Когда вынешь корпус, осмотри его и обрати внимание, есть ли на нем где-нить нагар. Также не помешает проверить надежность спайки и провода на целостность изоляции. Возможно, в твоем случае причиной отсутствия подачи тока будет отпаявшийся проводок

Если так, то надо будет аккуратно припаять провод на место. Теперь всунь головку прикуривателя в гнездо и если ток пошел, но спираль холодная, придется заменить головку на новую

Возможно, в твоем случае причиной отсутствия подачи тока будет отпаявшийся проводок. Если так, то надо будет аккуратно припаять провод на место. Теперь всунь головку прикуривателя в гнездо и если ток пошел, но спираль холодная, придется заменить головку на новую.

Заменить предохранитель ближнего света на моем Mitsubishi Asx

Снимите или открутите защитную крышку блока предохранителей, чтобы получить доступ к предохранителям вашего Mitsubishi Asx. Разберите старый предохранитель ближнего света, крепко взяв его двумя пальцами или подходящими плоскогубцами и потянув вверх или наружу, он должен работать без проблем.

Небольшое предупреждение не заставляйте его, но немного пошевелите из стороны в сторону, если оно сопротивляется вам.Поменять старый фусибустановив новый предохранитель в соответствующем месте на вашем Mitsubishi Asx. Совместите контакты предохранителей и вставьте их

Осторожно нажмите, чтобы не повредить предохранитель

Еще раз проверьте фары вашего Mitsubishi Asx чтобы убедиться, что они работают. Если фары по-прежнему не включаются, убедитесь, что предохранитель установлен правильно.

Если случайно он уже вышел из строя, потому что слишком высокая интенсивность вызывает его, следовательно, существует проблема в другом месте, и поэтому вам необходимо устранить ее как можно скорее.

Итак, мы предлагаем вам сходите в гараж, чтобы отремонтировать свой Mitsubishi Asx, потому что вполне возможно, что с отказом будет сложнее справиться.

Небольшое предупреждение если вы едете без фары, потому что это может дорого вам обойтись. Вы несете ответственность за потерю 4 балла на вашей лицензии и штраф 135 евро.Если, к сожалению, это не так на стороне предохранителей, из-за которых возникла неисправность, также проверьте лампы ближнего света вашего Mitsubishi Asx.

Третий набор предохранителей

Третий набор предохранителей в Mitsubishi ASX находится в блоке предохранителей в салоне автомобиля. Чтобы получить доступ к нему, необходимо открыть обе двери переднего пассажира и снять крышку, которая находится с левой стороны ниже панели приборов.

В третьем наборе предохранителей на Mitsubishi ASX находятся предохранители, отвечающие за работу различных систем и компонентов автомобиля. В таблице ниже приведены основные предохранители из третьего набора и их назначение:

Предохранитель	Назначение
MIR HTR	Обогрев зеркал заднего вида
FOG 10A	Противотуманные фары
RR FOG 15A	Задние противотуманные фонари
WIPER 15A	Очистители стекла
ACC 7.5A	Аксессуары (зарядка устройств)

В случае перегорания одного из предохранителей из третьего набора, его необходимо заменить на предохранитель с такими же параметрами. Если после замены предохранителя он снова перегорает, рекомендуется обратиться в авторизованный сервисный центр Mitsubishi для диагностики и устранения причины.

Предохранители УАЗ Патриот

737 Google+

Схема УАЗ Патриот самая не постоянная из всех отечественных автомобилей. Завод изготовитель активно пользуется своим правом вносить изменения в конструкцию. Так же это касается и блока предохранителей. Изначально блок предохранителей УАЗ Патриот был заимствован от ВАЗ – 2110.

Так же к этому блоку добавляли ещё одну планку с предохранителями. Они устанавливались примерно до 2007 года. В последствии начали устанавливать блоки собственной разработки, кардинально отличающиеся от ВАЗовских. Таких боков два. Один устанавливался до 2011 года, а второй после.

Все эти изменения касаются блока предохранителей в салоне автомобиля. На Патриоте устанавливается ещё один блок, который устанавливается под капотом в моторном отсеке на левой надставке брызговика под крышкой. При снятии крышки на внутренней её части можно найти описание и назначение реле и предохранителей расположенных в блоке.

На автомобилях оборудованных кондиционером, под капотом на правом крыле, так же под крышкой расположен ещё один блок реле и предохранителей управления кондиционером. На автомобилях с дизельным двигателем так же устанавливается реле и предохранитель на свечи накаливания.

При замене предохранителей необходимо применять только качественные предохранители, в противном случае может прийти в негодность блок предохранителей или привести к пожару. Подробно как выбрать качественные предохранители описано в статье «Автомобильные предохранители».

Предохранители УАЗ Патриот в салоне до 2007 г

Обозначение	Сила тока. A	Защищаемые цепи
FI	5	Габаритный огонь левый
F2	5	Габаритный огонь правый
F3	7,5	Ближний свет фар правый
F4	7,5	Ближний свет фар левый
F5	10	Дальний свет фар правый
F6	10	Дальний свет фар левый
F7	7,5	Противотуманный огонь
F8	20	Блокировка дверей
F9	10	Аварийная сигнализация
F10	10	Кл. 5 ХР1 КП, выкл. з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F11	30	Стеклоподъемники
F12	20	Прикуриватель, обогрев сидений
F13	20	Звуковой сигнал
F14	20	Обогрев стекла двери задка, наружных зеркал,МУС
F15	20	Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя
F16	10	Противотуманная фара правая
F17	10	Противотуманная фара левая
F18	25	Отопитель
F19	7,5	Выключатель сигнала торможения, плафоны освещения
F20	5	Управление зеркалами
F21	10	Компрессор кондиционера
F22	15	Штепсельные розетки

предохранители кондиционера патриот

Предохранители УАЗ Патриот до 2011 г

предохранители под капотом уаз патриот

блок предохранителей после 2011г.

предохранители салона патриот до 2011г

Цепи, защищаемые плавкими предохранителями
Обозначение	Сила тока, А	Защищаемые цепи
Предохранители в салоне автомобиля
F1	5	Освещение выключателей и органов управления, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы, электропривод зеркал
F8	20	Обогрева заднего стекла, наружных зеркал, МУС
F9	20	Очистители и смыватели стекол, дополнительный отопитель салона
F10	20	Прикуриватель
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор датьнего света фар
F14	10	Девая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворота
F17	7,5	Плафоны освещения, выключатель сигнала торможения
F18	25	Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F2I-23	10; 20; 30	Запасные предохранители
Предохранителей под капотом
F1	30	Силовая цепь реле вентилятора
F2	25	Антиблокировочная система (АБС)
F3	5	Приборы
F4	10	Силовая цепь реле электробензонасоса
F5	20	Силовая цепь реле стартера
F6	30	Силовая цепь реле вентилятора
F7	20	Силовая цепь реле КМПСУД
F8	10	Антиблокировочная система (АБС)
F9	80 (90)	Питание монтажного блока
F10	40	Антиблокировочная система (АБС)
Предохранители кондиционера
F1	7,5	Муфта компрессора кондиционера
F2, F3	30	Вентилятор 1, вентилятор 2

Технические характеристики Mitsubishi ASX поколения I рестайлинг 1

универсал 5-дв.

Внедорожник

• ширина 1 770мм
• длина 4 295мм
• высота 1 625мм
• клиренс 195мм
• мест 5

Двигатель	Название	Топливо	Привод	Расход	До сотни	Макс. скорость
1.6 MT (117 л.с.)	Inform	АИ-95	Передний	5 / 8	11,4 с	195 км/ч
1.6 MT (117 л.с.)	Invite	АИ-95	Передний	5 / 8	11,4 с	195 км/ч
1.6 MT (117 л.с.)	Intense	АИ-95	Передний	5 / 8	11,4 с	195 км/ч
1.8 CVT (140 л.с.)	Invite	АИ-95	Передний	6,4 / 9,8	13,1 с	186 км/ч
1.8 CVT (140 л.с.)	Intense	АИ-95	Передний	6,4 / 9,8	13,1 с	186 км/ч
1.8 CVT (140 л.с.)	Instyle	АИ-95	Передний	6,4 / 9,8	13,1 с	186 км/ч
2.0 CVT (150 л.с.)	Invite	АИ-92	Полный	6,8 / 10,5	11,9 с	188 км/ч
2.0 CVT (150 л.с.)	Intense	АИ-92	Полный	6,8 / 10,5	11,9 с	188 км/ч
2.0 CVT (150 л.с.)	Instyle	АИ-92	Полный	6,8 / 10,5	11,9 с	188 км/ч
2.0 CVT (150 л.с.)	Ultimate	АИ-92	Полный	6,8 / 10,5	11,9 с	188 км/ч
2.0 CVT (150 л.с.)	Exclusive	АИ-92	Полный	6,8 / 10,5	11,9 с	188 км/ч

Ищите отзывы о Mitsubishi ASX? Посмотреть отзывы о Mitsubishi ASX

Расположение и схема предохранителей на Mitsubishi ASX

В автомобиле Mitsubishi ASX предохранители расположены в двух основных местах: в блоке предохранителей в салоне и в блоке предохранителей в моторном отсеке. Схема расположения предохранителей на Mitsubishi ASX позволяет легко определить нужный предохранитель для замены.

Блок предохранителей в салоне находится под рулевой колонкой. Чтобы получить к нему доступ, необходимо открыть дверцу салона на стороне водителя и снять пластиковую крышку. Под крышкой расположена схема предохранителей, которая поможет определить нужный предохранитель по его номеру и функции.

Блок предохранителей в моторном отсеке расположен под капотом справа от двигателя. Чтобы получить к нему доступ, необходимо поднять капот и найти крышку с надписью «Fuse» или «Предохранители». Открыв крышку, можно увидеть схему предохранителей под ней, которая поможет определить нужный предохранитель для замены.

Предохранители на Mitsubishi ASX имеют разные цвета и номера, которые указаны как на самом предохранителе, так и на схеме расположения. Чтобы заменить предохранитель, необходимо сначала вытащить старый предохранитель с помощью пассатижей или пинцета, затем вставить новый предохранитель того же цвета и номера в тот же слот.

Важно помнить, что замена предохранителя должна производиться только при выключенном двигателе и отключенном зажигании. Если предохранитель снова перегорает после замены, необходимо обратиться к автомеханику для диагностики и решения проблемы

Recommendations

В темное время суток пожалуйста, если будет возможность — посмотреть любопытно.:)

Вечером в гараже сделаю фото, будет понятнее

Тоже думаю взять, но пока не пойму, насколько комфортнее светят. Нигде толком нет нормального сравнения

У меня стояли на Сузуки, у которой ближнего просто нет, ездил с дальним, и даже не моргали, а такие поставил и забыл про дальний, есть с чем сравнить, поэтому поставил такие, ещё в противотуманки буду ставить

Какая цена и можно ссылку?

Смотри, что нашлось на AliExpresss.aliexpress.com/3mMfEFNR Вот такие поставил

Сделайте фото ночью, думаю будет интересней!

У нас сейчас белые ночи, фото в 1:20 сделано, это только через пару месяцев, поставил сейчас, потому что в отпуск собираемся, а там темно

Сделайте фото ночью, думаю будет интересней!

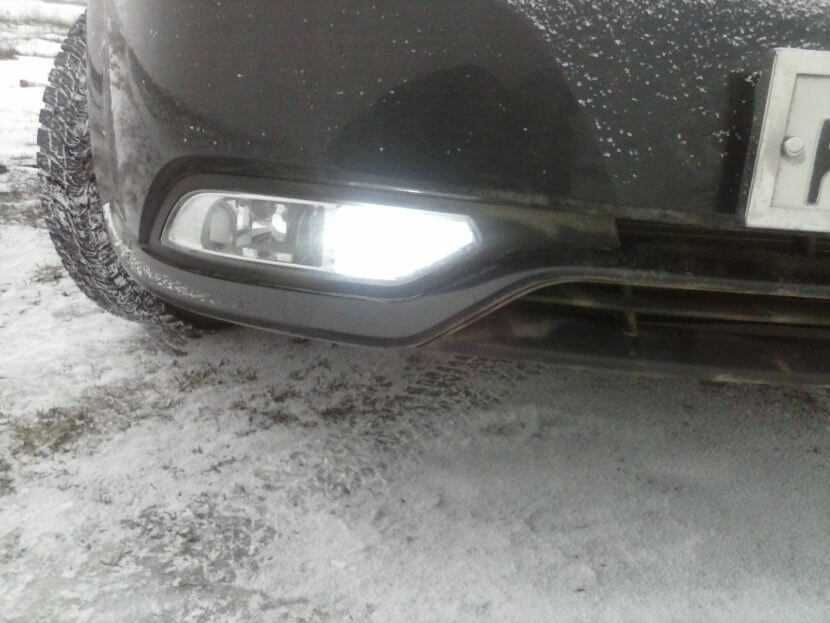

Такие же буду в противотуманки заказывать

Сделайте фото ночью, думаю будет интересней!

Тоже диоды поставил, правда с активным охлаждением (гудят но не сильно громко). Брал тут ru.aliexpress.com/item/Ol…=2114.13010608.0.0.IYbcdL езжу почти пол года с ними) Сегодня постараюсь фото сделать и БЖ отписаться, а то забыл после установки написать)

Тоже такие хотел побоялся что не влезут, заказал и поставил вот такие

А я рискнул) Залезли идеально под крышку, светят ярко… на много лучше галогенок желтых)

Согласен эти тоже встали хорошо, светят не плохо

Сделайте фото ночью, думаю будет интересней!

Ближний свет для автомобиля играет огромнейшее значение. Прежде всего это ходовые огни в светлое время суток (при отсутствии ДХО на автомашине – п. 19.5 ПДД). В тёмное время суток поездка без работающего ближнего света представляет собой угрозу для жизни и здоровью людей. При этом правилами дорожного движения запрещена эксплуатация автомобиля при неработающих осветительных приборах. Таким образом, разобрались, что без света ездить нельзя и по правилам дорожного движения и по здравому смыслу. Теперь переходим к самому свету, от которого там много зависит. Хороший свет на дороге позволяет не напрягаться водителю. От качества оптики и технологического решения лампы зависит световой поток и его правильная направленность на дороге.

Замена лампы ближнего света в Mitsubishi ASX, так же как и замена воздушного фильтра двигателя, занимает 5 минут. Инженеры Mitsubishi в этом вопросе оказались на высоте. Для подбора лампы ближнего света в машине надо воспользоваться каталогом, и подобрать нужную лампочку. Обязательно штатные лампочки, т.е. 12 V, 55 Вт H11. Не надо вестись на рекламные уловки различных компаний. В результате таких экспериментов возможен выход из строя штатной электропроводки, а также изменение элементов фары. К тому же вы возможно будете банально слепить встречных водителей.

В автомобилях Mitsubishi ASX, как и в любых других, время от времени приходится менять в фарах лампочки, которые вышли из строя. Замена ламп – процедура, которой вряд ли удастся избежать кому-нибудь из владельцев авто любых марок, в том числе и Мицубиси. Выход из строя происходит из-за перегорания, механических повреждений или по другим причинам.

Замена лампы может быть выполнена на станции технического обслуживания либо самостоятельно. В руководстве по эксплуатации Мицубиси АСХ подробно описано, как осуществляется замена ламп в каждом типе фар.

Замену галогеновых ламп на Митсубиси АСХ можно делать по 1 шт., а вот ксеноновые лампы, меняются только парами

Ремонт предохранителя прикуривателя в автомобиле Mitsubishi Lancer 9

Всем доброго времени суток! Случилось у меня небольшая неприятность, перестал работать прикуриватель. Двух годовалый сынишка сунул монетку номиналом в 1 рубль, которая в аккурат подходит по диаметру. Ну ясное дело первым делом глядим предохранитель, но к моему сожалению он был цел. И честно говоря волосы на голове зашевелились при одной только мысли, что где-то в косе мог выгореть провод и Бог его знает что еще. Долго утюжил форумы по лансеру, но к сожалению ни чего конкретного не нашел. Ребята говорили, что есть какая-то плавкая часть до предохранителя и надо искать.

и я начал поиски Все несколько раз перещупал, перевтыкал, подергал, пока не взял в руки тестер и пошел по проводу так сказать от корней. На предохранителе все есть, в колодке все есть, провод весь просмотрел, визуально цел и даже нет признаков что он где-то выгорел. А в прикуривателе напруги нет. Стал прокалывать щупом провод, чтобы до копаться до истины. И таки нашел!

Вот она плавкая часть про которую мне говорили, но ни кто не мог показать.

Визуально признаков разрыва не было, пока не поддел отверткой. Старый плавкий элемент успешно удален… Что же дальше? Многие советовали просто соединить проводом и не заморачиваться! Вроде как есть у тебя предохранитель, что еще тебе надо! Но я решил перестраховаться, купил от тазика выносной предохранитель (такие в сигнализациях используются) — самый простой и дешевый вариант.

Вот так он выглядит в бороде.

Легким движением руки все легко меняется. Поставил в него 10 А. Меняется просто — вынул пепельницу и вот он красавик. Надеюсь опыт этот кому-нибудь пригодится. Всем удачи!

Где находится предохранитель головного устройства на Mitsubishi Asx?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Mitsubishi Asx . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Однако, в зависимости от типа автомобильного радиоприемника, оно может находиться в двух разных местах. Он довольно часто подключается к 12-вольтовым розеткам на центральной консоли. Мы откроем два места где предохранитель автомагнитолы вашего Mitsubishi Asx могут быть расположены.

Установка предохранителя оригинальной автомагнитолы на Mitsubishi Asx

.Если у вас все еще есть оригинальное головное устройство на вашем Mitsubishi Asx, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации вашего автомобиля. Вот шаги, которых нужно придерживаться до конца процесса:

Просмотрите руководство по эксплуатации на крышке блока предохранителей

найти предохранитель автомагнитолы вашего Mitsubishi Asx , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите машину к механику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другой марки на Mitsubishi Asx

Наконец, мы обнаружим обстоятельства автомобильного радио, купленного в магазинах, и как обнаружить предохранитель автомагнитолы на Mitsubishi Asx в данной ситуации . Вот несколько шагов, которые нужно выполнить, чтобы получить доступ к этому предохранителю:

• Снимите автомагнитолу с вашего Mitsubishi Asx , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• В задней части автомагнитолы вашего Mitsubishi Asx вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, именно в нем вы обнаружите предохранитель автомагнитолы вашего Mitsubishi Asx
• Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность поменять предохранитель на мицубиси асх

Теперь ты знаешь как найти предохранитель автомобильного радиоприемника , если вы ищете других предохранители как предохранитель стартера на Mitsubishi Asx, или предохранитель звукового сигнала, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.

Если у вас есть дополнительные вопросы о Mitsubishi Asx, не стесняйтесь обращаться к нашим специалистам. Mitsubishi asx категория.

Схема предохранителей на приборной панели

На приборной панели Mitsubishi ASX можно найти несколько предохранителей, которые защищают электрические цепи различных систем автомобиля от перегрузок и коротких замыканий.

Расположение предохранителей на приборной панели может варьироваться в зависимости от конкретного года выпуска и модификации автомобиля. Однако, в большинстве случаев они находятся под панелью приборов в районе водительского места.

Чтобы обнаружить схему расположения предохранителей на приборной панели, вам необходимо:

Открыть дверь водителя и обнаружить панель приборов с водительской стороны.
Осторожно снять крышку панели приборов, используя отвертку или пластиковую карту.
Внимательно изучить внутреннюю сторону крышки, на которой должна быть нанесена схема расположения и назначение каждого предохранителя.
Используя схему, определить предохранитель, который необходимо заменить.
Заменить предохранитель с помощью пассатижей или специального инструмента, предусмотренного производителем автомобиля.
Внимательно закрыть крышку панели приборов, убедившись, что она сцеплена надежно.

Структура и состав

Схема реле Mitsubishi ASX является основным элементом электрической системы автомобиля. Она состоит из нескольких компонентов, каждый из которых выполняет свою функцию:

• Реле: основной элемент схемы, который осуществляет управление электрической цепью и переключение контактов. Реле может быть электромеханическим или полупроводниковым;
• Контакты реле: контакты, которые переключаются под воздействием электромагнитной силы. Они могут быть Normally Open (NO) или Normally Closed (NC);
• База реле: элемент, на котором располагаются контакты и механизм переключения. База реле может быть выполнена из различных материалов, таких как пластик или металл;
• Предохранители: компоненты, предназначенные для защиты от перегрузок и короткого замыкания. Предохранители устанавливаются на входе и выходе реле;
• Клеммы: точки подключения, которые используются для соединения электрических проводов. Клеммы могут быть различных типов, например, винтовыми или пружинными;
• Диоды: используются для защиты реле от обратной полярности и прокрутки тока. Диоды могут быть встроены в реле или устанавливаться отдельно;

Эти компоненты работают вместе, чтобы обеспечить правильную работу схемы реле Mitsubishi ASX и управление электрическими устройствами автомобиля.

Предохранители и реле Mitsubishi Pajero 2

26 июня, 2019 Voyager77

автомобили 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

Блок предохранителей в салоне митсубиси паджеро 2.

Расположен со стороны водителя.

Схема расположения предохранителей в блоке.

расшифровка.

№	Номи­нал	Название
1	15А	Прикуриватель.
2	10А	Радиоприемник.
3	10А	Реле отопителя.
4	10А	ELC-4A/T (только модели с автоматической КПП).
5	20А	Передний и задний кон­диционеры.
6	10А	Указатели поворотов.
7	10А	Контрольно-измери­тельные приборы.
8	10А	Звуковой сигнал.
9	15А	Стеклоочистители.
10	10А	Электропривод стекло­подъемников.
11	10А	Система полного приво­да (на 4 колеса).
12	15А	Электропривод блоки­ровки замков дверей
13	10А	Лампы местного осве­щения, часы.
14	15А	Фонари заднего хода.
15	15А	Стояночные фонари.
16	25А	Отопитель.
17	15А	Разъем включения допол­нительных устройств.
18	10А	Задний отопитель.
19	*	Запасные предохраните­ли (А/Т): автоматическая коробка передач..

Этот же блок в развернутом виде

здесь реле вентилятора

Специальные предохранители и централизованные реле на блоке реле в салоне.

№	Название
С-92Х	—
С-93Х	Реле заднего отопителя
С-94Х	Реле электропривода стекло­подъемников
С-95Х	Блок управления центральной блокировкой замков дверей
С-96Х	Реле обогревателя заднего стекла
С-97Х	Реле прерывистого режима рабо­ты очистителя заднего стекла
С-98Х	Реле-прерыватель указателей по­ворота и аварийной сигнализации

Блок предохранителей в моторном отсеке mitsubishi pajero 2.

Расположен в левой передней части моторного отсека.

Назначение предохранителей.

Номер	Номи­нал	Название
1	60А	Аккумуляторнаябатарея.
2	100А	Генератор переменно­го тока.
3	20А	Промежут. охладитель наддувочного воздуха
4	40А	Замок зажигания.
5	30А	Обогреватель заднего стекла.
6	30А	Электрические стекло­подъемники.
7	30А	Кондиционер.
8	40А	Лампы.
9	10А	Компрессор кондицио­нера.
10	25А	Вентилятор конденсо­ра кондиционера.
11	10А	Задние противотуман­ные фонари.
12	10А	Задние фонари.
13	10А	Задние фонари.
14	10А	Дальний свет фар.
15	10А	Аварийная сигнализация.

Плавкие вставки на блоке под капотом.

№	Цепь	Цвет	Номинал
1	ABS (цепь пит.гидр.бл.)	Y	60А
3	Свечи накаливания	В	80А
4	Блок предохр. (универе. N81,6,13,14,16,17,19 и цепь кондиционера)	У	60А
5	Генератор	L	100А
6	Пром. охладитель над­дувочного воздуха	SB	20А
7	Замок зажигания и цепь стартера	G	40А
9	Обогреватель заднего стекла	Р	30А
10	Электропривод стекло­подъемников	Р	30А
12	Электродвигатель вен­тилятора конденсора	Р	30А
13	Генератор, фары головного света и зад­ние габариты	G	40А

Специальные предохранители и реле на блоке в моторном отсеке.

№	Цепь	Цвет	Номинал
1	Подогреватель топливопроводов	L	15А
2	Компрессор кондиционера	R	10А
3	Электродвигатель вентилятора конденсора	—	25А
G	*30А
4	Задние противотуманные фонари	R	10А
5	Задние габариты	R	10А
6	Задние габариты	R	10А
7	Цепь индикации включе­ния дальнего света фар	R	10А
8	Аварийная сигнализация	R	10А
9	Электропривод люка	L	15А

Реле.

№	Название
А-19Х	Разъем-перемычка
А-20Х	Реле фар
А-21Х	Реле электродвигателя вентилято­ра пром. охладителя надд. воздуха
А-22Х	Реле генератора
А-23Х	Реле задних противотуманных фо­нарей
А-24Х	Реле задних габаритов
А-25Х	Реле электродвигателя вентилято­ра конденсора
А-26Х	Реле компрессора кондиционера

Опубликовано в рубрике МОНТАЖНЫЕ БЛОКИ И ПРЕДОХРАНИТЕЛИ

Постоянные +12V на Прикуривателе Штатно и за 5 минут.

Постоянные +12V на Прикуривателе Штатно и за 5 минут.

Сообщение ksw.s » 14 фев 2014, 22:10

Для начала немного истории, на самых первых Лансерах и Аутах XL схема прикуривателей в Етаксе немного отличалась от нынешней. Основной прикуриватель был запитан через пред. №13(15 А), а Вспомогательный в подлокотнике — через №19(15 А). На каждый идет отдельный провод от Етакса. Контакты в С-315( у АSX С-415) №3(основной) и №11(дополнительный).

Примерно в 2008г. схему изменили, пропало второе реле в Етаксе и обе розетки теперь идут через пред. №13 (15 А), №19 вообще не используется, а вот разводку на каждый от Етакса отдельным проводом оставили. Контакты те же 3 и 11. У ASX реализовано точно также, Етакс с Аутом одинаковый ))

Вот наглядно на Етаксе ( у АSX этот разьем С-415).

Смотрел схему нашего Етакса и обнаружил не используемую линию сразу после предохранителя №19(который вообще у нас не используется!) и идет минуя реле АCC в тот же разьем Етакса C-415. Видимо на каких-то рынках делают постоянную напругу на прикуривателе, не зависящую от АСС и зажигания. И это можно реализовать ))) Cтранно что никто не нашел это раньше! Вот как выглядит изначально:

Пин разьема С-415 №12 как раз нужный, достаточно туда переткнуть проводок на нужный вам прикуриватель и там будет постоянный плюс через этот пред. Также этот выход можно использовать на какое-нибудь нештатное оборудование

Себе сделал постоянным основной прикуриватель — переставил проводок(можно сделать на розетку в подлокотнике, 11 в 12, но мне первый важнее):

ВНИМАНИЕ! Забытые вами девайсы могут разрядить аккумулятор! Учитывайте это зарание. Всем удачи

Всем удачи

Источник
