Мицубиси галант 8 схема предохранителей

Блок в салоне

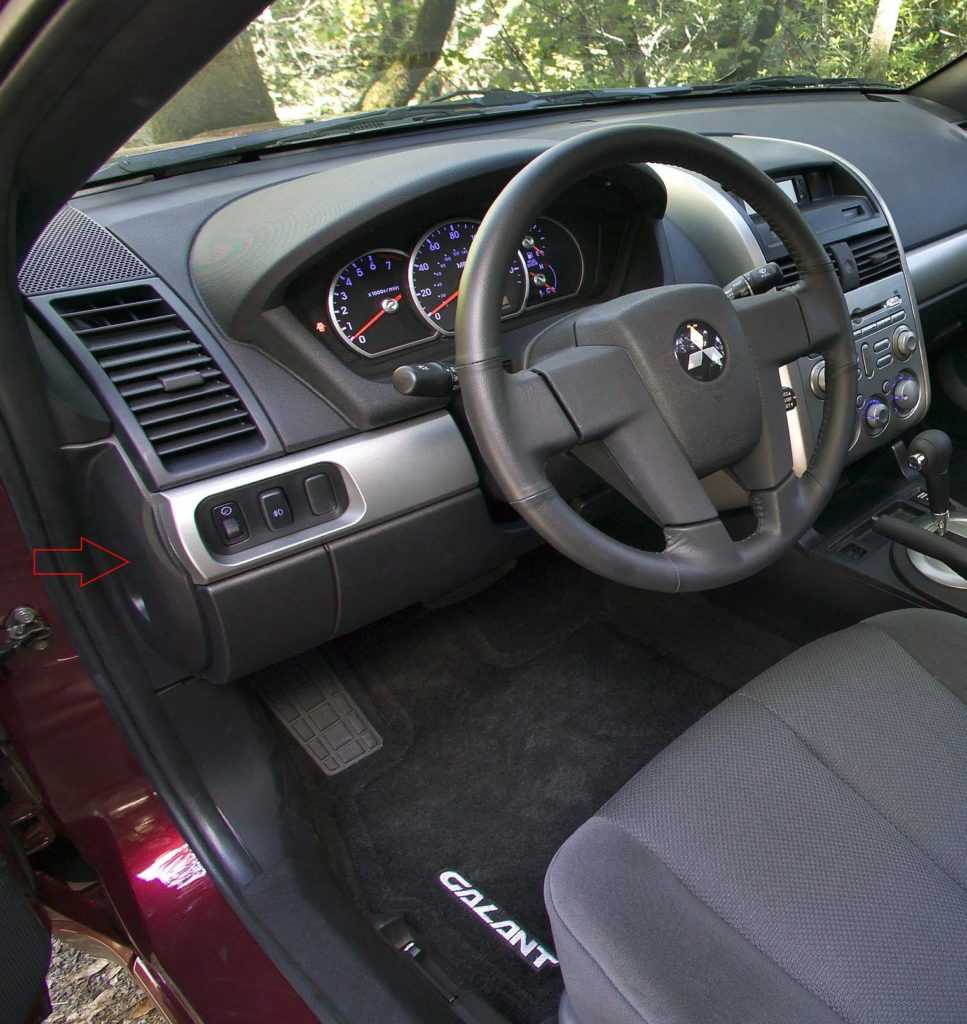

Находится в торце приборной панели за защитной крышкой.

Пример схемы с крышки блока

Описание предохранителей

p, blockquote 14,0,0,0,0 —>

1	Резерв
2	Резерв
3	30А Усилитель аудиосистемы
4	20А Люк крыши в сборе
5	30А Обогреватель заднего стекла, Помехо подавляющий конденсатор
6	30А Электродвигатель вентилятора отопителя
7	Резерв
8	Резерв
9	15А Разъем для подключения дополнительного электро оборудования
10	15А Диагностический разъем, Центральный замок, блок управления ETACS
11	Блок управления ETACS
12	Резерв
13	7,5А Электрохромное зеркало заднего вида;
14	7,5А Электроприводы боковых зеркал заднего вида
15	Резерв
16	15А Прикуриватель
17	7,5А Реле бензонасоса; блок управления двигателем и АКПП
18	Резерв
19	7,5А Обогреватели боковых зеркал заднего вида
20	7,5А Реле
21	Резерв
22	7,5А Задние комбинированные фонари, Управления АКПП
23	7,5А Многофункциональный дисплей, Подрулевой переключатель, Блоки управления (ABS, ETACS, SRS)
24	10А Катушка зажигания

Расшифровка реле

p, blockquote 16,0,0,0,0 —>

1. Реле топливного насоса (1)
2. Реле розетки для подключения дополнительного оборудования
3. Реле топливного насоса (2)
4. Реле подогрева передних сидений
5. Реле задних противотуманных фонарей
6. Реле электро стекло подъемников
7. Реле электродвигателя вентилятора отопителя
8. Реле обогревателя заднего стекла

Крышка предохранителей митсубиси галант

4F (4 floor manual transmission) — 4-ступенчатая МКПП4А/Т — 4-скоростная АКПП5F (5 floor manual transmission) — 5-ступенчатая МКППABS — anti-lock braking system — антиблокировочная система тормозовAC (A/C) — air conditioner — кондиционерACL (air cleaner) — воздухоочистительANT (antenna) — антеннаAR (air bag) — воздушная подушка безопасностиAT — automatic transmission — АКППAW (A/W) — alloy wheels — литые дискиCD — compact disk player — проигрыватель компакт-дисковCL (C/L) — central locking — центральный замокCS — cassette stereo — магнитолаD — diesel — дизельDM (door mirror) — зеркало на двериDR — door — дверь (например, 5DR — пятидверный автомобиль, 3DR — трехдверный автомобиль)EW (E/W) — electric windows — электрические стеклоподъемникиF5 (floor manual 5 speed) — 5-ступенчатая МКППFL — fuel — топливоFL (F/L) — fog lamps — противотуманные фарыFS (F/S) — front spoiler — передний спойлерG — gasoline — бензинGG (G/G) — grille guard — дугаH/B — hatch back — хэтчбэкKE (K/E) — keyless entry — открытие дверей без ключейLB — log book — технический паспорт (сервисная книжка)MT — manual transmission — МКППP/U — pick up — пикапPM (P/M) — power mirror — электрорегулировка зеркалPPS (progressive power steering) — система управления усилия на рулеPS (P/S) — power steering — гидроусилитель руляPW (P/W) — power window — электрические стеклоподъемникиRC (R/C) — radio/cassette — магнитолаRS (R/S) — rear spoiler — задний спойлерRW (R/W) — rear wiper — задний стеклоочиститель, «метла»S/D — sedan — седанS/H — seat heater — подогрев сиденийS/P — sports — спортивный автомобильSKR — skylite roof — «стеклянная» крыша (много люков, «аквариум»)SR (S/R) — sun roof — люкSS (S/S) — side spoiler — боковой спойлерST — stereo — стереоSTR — stereo cassette player & radio — магнитолаT/R = truck — грузовикTM (T/M) — transmission — трансмиссияTR — transmission — трансмиссияW/G = wagon — универсалWS (wheel steer) — управляемые колесаYR — year — год

Некоторые надписи и сокращения, которые можно встретить на автомобилях японского производства. Автор — Корниенко С. В.

А — ampere(s) — амперABS — антиблокировочная система тормозовА/С (air conditioner) — воздушный кондиционерАСС — положение замка зажигания (включен стеклоочиститель, радио, прикуриватель)АСС (accessary) — добавочное питаниеACCEL (accelerator) — педаль газаACL (air cleaner) — воздухоочистительADJ —ADJUST — регулировкаA/F (air fuel ratio) — состав топливно-воздушной смесиAIR FLOW METER — датчик расхода воздухаALB — антиблокировочная системаALT (alternator) — генераторALT (altitude) — высотаAM 1 — питание первой группы контактов замка зажиганияAM 2 — питание второй группы контактов замка зажиганияАМР — см. АANT (antenna) — антеннаAPS — режим перемотки «автопоиск паузы» в магнитофонеASM (assembly) — сборкаА/Т — автоматическая трансмиссияATDC — после верхней мертвой точкиATF (automatic transmission fluid) — жидкость для автоматической трансмиссииALTO (automatic) — автоматическийВ (battery)- батареяBACK UP — задний ходBAND — диапазон (у радиоприемника)BARO (barometric pressure) — атмосферное давлениеВАТ — см. ВBEAM — дальний светBELT — ременьBLOWER MOTOR — мотор отопителя салона (он же -кондиционера)BOOST — величина вакуума во впускном коллектореBRAKE — тормозBREAKER — тепловой размыкатель (предохранитель многократного действия)BTDS — до верхней мертвой точкиС — см. CONTROLСАС (charge air coder) — охладитель всасываемого воздухаCAM-CAMSHAFT — распределительный валСС — кубический сантиметрCDS FAN (condenser fan motor) — мотор вентилятора, охлаждение конденсора (радиатора кондиционера)CHECK — проверкаCHECK CONNECTOR — проверочный разъемCHG — CHARGE — зарядкаCHOKE — воздушная заслонкаCI

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью
  • Правообладателям
  • Политика конфиденциальности

Блок в салоне

Находится в нижней части панели приборов за перчаточным ящиком.

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание предохранителей

p, blockquote 12,0,0,0,0 —>

1	30А Обогреватель заднего стекла и обогреватели боковых зеркал
2	30А Электродвигатель вен­тилятора отопителя
3	15А Блоки управления (ABS, ASC, АКПП, дви­гателем, AYC*, двига­телем и АКПП*)
4	10А Блок управления SRS; Реле-прерыватель ука­зателей поворота и ава­рийной сигнализации
5	10А Блоки управления (АКПП,, ETACS, двига­телем (4G93)); комбина­ция приборов; фонари заднего хода; навигаци­онная система; генера­торы импульсов (АКПП)
6	10А Приемник системы дистанц. управления зам­ками дверей; навигаци­онная система**; Аудио­система DS3**; Магни­тола; CD-чейнджер; Дис­плей системы MMCS; Система управления боковыми зеркалами заднего вида; Часы; Усилитель аудиосисте­мы.
7	15А Прикуриватель
8	20А Очиститель и омыватель ветрового стекла; Очиститель и омыватель заднего стекла; Блок управления сис­темой ETACS.
9	10А Блок управления ABS и реле контр, лампы ABS; Датчики систем AYC и ASC; Блок управления электро­приводом люка; Реле эл. маг. клапанов ASC.
10	Резерв
11	15А Блок управления систе­мой ETACS; Часы; Ком­бинация приборов
12	10А Навигационная система; Датчик систем AYC и ASC; Реле генератора; Фонари освещения при повороте**
13	10А Блоки управления (ETACS; SRS); Датчик скорости автомобиля; Реостат; Комбинация приборов
14	10А Звуковой сигнал
15	10А Блок управления AYC
16	10А Реле электродвигателя вентилятора отопителя; Блоки управления (компрессором конди­ционера, кондиционе­ром); Подогреватель щеток очистителя вет­рового стекла; Обогре­ватель заднего стекла; Система кондициони­рования с ручным управлением (серво­привод и выключатель).
17	30А Запасной
18	10А Запасной
19	15А Запасной
20	20А Запасной

Назначение реле

В некоторых моделях Митсубиси Галант 8 возможно установка дополнительного отдел с предохранителями, рядом с основным.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Расшифровка

p, blockquote 17,0,0,0,0 —>

13	20А Подогреватель щеток очистителя ветрового стекла
14	10А Обогреватели боковых зеркал заднего вида
15	20А Блок управления электроприводом люка
16	Резерв

Блок под капотом

Расположен в левой части моторного отсека.

Фото – схема

Обозначение

p, blockquote 23,0,0,0,0 —>

1	10А Освещение салона и багажного отделения
2	15А Магнитола
3	20А Электро вентилятор кон­денсора (LHD)
4	20А Передние противоту­манные фары
5	10А Кондиционер
6	15А Фара головного света (левая) — ближний свет
7	15А Фара головного света (правая) — ближний свет
8	10А Габариты (левая сто­рона)
9	10А Габариты (правая сто­рона)
10	10А Задние противотуман­ные фонари (LHD)
11	20А Система управления двигателем
12	10А Аварийная сигнализа­ция
13	30А Электропривод стеклоподъемников
14	30А Замок зажигания
15	50А Электро вентилятор ра­диатора
16	60А Системы ABS
17	60А Система AYC (модели 4WD-RHD)
18	60А Предохранитель (+В)
19	100А Генератор

p, blockquote 24,0,0,0,0 —>

• А – Реле центрального замка
• В – Реле габаритов
• C – Реле противотуманных фар
• D – Реле сигнала
• E – Реле ближнего света фар
• J – Реле кондиционера
• H – Реле генератора
• F – Реле очистителя
• I – Реле фонарей освещения при повороте
• G – Резерв
• R – Реле управления электро вентиляторами
• S – Реле стартера (модели с МКПП)

Остались вопросы – задавайте их в комментарии.

Источник

Особенности двигателей «Митсубиси Галант»

Разные поколения автомобилей Mitsubishi Galant комплектовались 4-цилиндровыми рядными (I4) двигателями таких серий:

• Saturn (4G3) – бензиновые объемом 1,3, 1,4, 1,5, 1,6, 1,7, 1,8 л мощностью от 87 до 125 л. с.;
• Astron (4G5/4D5). Модель 4G52 – бензиновый ДВС объемом 2 л с модификациями мощностью 100 и 125 л. с. Ряд модификаций модели 4D55 – дизельные атмосферные и турбированные моторы объемом 2,3 л, мощностью от 65 до 95 л. с.;
• Sirius (4G6/4D6). Бензиновые 4G62 – 1,8 л, 4G63T – турбированный, 2 л, 4G64 – 2,4 л, 4G67 – 1,8 л., 4G69 – 2,4 л, дизельные – 4D65 – 1,8 л, 4D68 – 2 л.

Также на ряде моделей устанавливали 6-цилиндровые двигатели V-образной компоновки (V6):

• 6A11 – 1,8 л/133 л. с.;
• 6A12 – 2 л, существовало несколько модификаций с разной мощностью – 143–148, 170–177, 197 л. с., самым мощным в этой линейке (237 л. с.) был двигатель с двойной турбиной;
• 6A13 – 2,5 л, 161–173 л. с. и модель с двойной турбиной – 276 л. с.;
• 6G72 – 3 л/195 л. с. для рынка США.

Самые известные двигатели из числа использовавшихся на Mitsubishi Galant – это 2-литровые 4G63. С 1989 по 2003 на автомобилях Galant устанавливались различные модификации этого двигателя. С 1987 начато производство DOHC версий с 2 распредвалами, двигатели с 1 распредвалом (SOHC) продолжали выпускать до 1993 года. Турбированный вариант 4G63T в 1988–92 гг. использовался на Mitsubishi Galant VR-4 и принес этой модели ряд побед в международных ралли.

Существовало более 10 модификаций двигателя 4G63, некоторыми из них оснащались автомобили Mitsubishi Galant на протяжении 4 поколений. На фото модификация с 2 распредвалами и 16 клапанами.

В настоящее время востребованы в основном двигатели на Mitsubishi Galant 8–9 поколений, их характеристики приведены в таблице:

Модель	Тип	Объем, л	Мощность, л. с.	Особенности	Ресурс, тыс. км (на практике)
4G93 GDI	I4	1,8	118 (Евр)/129 (Яп)	прямой впрыск топлива	200–250
4G63	I4	2	до 144		400+
4G64 GDI	I4	2,4	140–152	прямой впрыск топлива	400+
4G64 MPI	I4	2,4	112	многоточечный впрыск
4G94 GDI	I4	2	145	прямой впрыск топлива	200–250
6A13	V6	2,5	161–173
6A13TT	V6	2,5	280	двойная турбина (твинтурбо)
4D68	I4	2	90	дизельный
6G72	V6	3	195	для рынка США	400+
4G69 MIVEC	l4	2,4	158	электронное управление системы изменения фаз газораспределения	400+
6G75	V6	3,8	233 и 261 (с MIVEC)		400+

Блок под капотом

Расположен в левой части моторного отсека.

Фото схема

Обозначение

1	10А Освещение салона и багажного отделения
2	15А Магнитола
3	20А Электро вентилятор кон­денсора (LHD)
4	20А Передние противоту­манные фары
5	10А Кондиционер
6	15А Фара головного света (левая) — ближний свет
7	15А Фара головного света (правая) — ближний свет
8	10А Габариты (левая сто­рона)
9	10А Габариты (правая сто­рона)
10	10А Задние противотуман­ные фонари (LHD)
11	20А Система управления двигателем
12	10А Аварийная сигнализа­ция
13	30А Электропривод стеклоподъемников
14	30А Замок зажигания
15	50А Электро вентилятор ра­диатора
16	60А Системы ABS
17	60А Система AYC (модели 4WD-RHD)
18	60А Предохранитель (+В)
19	100А Генератор

Блок в салоне

Находится в нижней части панели приборов за перчаточным ящиком.

Фото — пример

Схема

Описание предохранителей

1	30А Обогреватель заднего стекла и обогреватели боковых зеркал
2	30А Электродвигатель вен­тилятора отопителя
3	15А Блоки управления (ABS, ASC, АКПП, дви­гателем, AYC*, двига­телем и АКПП*)
4	10А Блок управления SRS; Реле-прерыватель ука­зателей поворота и ава­рийной сигнализации
5	10А Блоки управления (АКПП,, ETACS, двига­телем (4G93)); комбина­ция приборов; фонари заднего хода; навигаци­онная система; генера­торы импульсов (АКПП)
6	10А Приемник системы дистанц. управления зам­ками дверей; навигаци­онная система**; Аудио­система DS3**; Магни­тола; CD-чейнджер; Дис­плей системы MMCS; Система управления боковыми зеркалами заднего вида; Часы; Усилитель аудиосисте­мы.
7	15А Прикуриватель
8	20А Очиститель и омыватель ветрового стекла; Очиститель и омыватель заднего стекла; Блок управления сис­темой ETACS.
9	10А Блок управления ABS и реле контр, лампы ABS; Датчики систем AYC и ASC; Блок управления электро­приводом люка; Реле эл. маг. клапанов ASC.
10	Резерв
11	15А Блок управления систе­мой ETACS; Часы; Ком­бинация приборов
12	10А Навигационная система; Датчик систем AYC и ASC; Реле генератора; Фонари освещения при повороте**
13	10А Блоки управления (ETACS; SRS); Датчик скорости автомобиля; Реостат; Комбинация приборов
14	10А Звуковой сигнал
15	10А Блок управления AYC
16	10А Реле электродвигателя вентилятора отопителя; Блоки управления (компрессором конди­ционера, кондиционе­ром); Подогреватель щеток очистителя вет­рового стекла; Обогре­ватель заднего стекла; Система кондициони­рования с ручным управлением (серво­привод и выключатель).
17	30А Запасной
18	10А Запасной
19	15А Запасной
20	20А Запасной

Назначение реле

• R1 — Реле электропривода вентилятора отопителя
• R2 — Реле обогрева заднего стекла
• R3 — Реле прерыватель указателей поворотов и аварийной сигнализации

В некоторых моделях Митсубиси Галант 8 возможно установка дополнительного отдел с предохранителями, рядом с основным.

Расшифровка

13	20А Подогреватель щеток очистителя ветрового стекла
14	10А Обогреватели боковых зеркал заднего вида
15	20А Блок управления электроприводом люка
16	Резерв

Блок в салоне

Он находится под панелью приборов со стороны водителя, не далеко от рычага открытия капота.

Вариант 1

p, blockquote 12,0,0,0,0 —>

1	15А Прикуриватель
2	10А Радиоприемник
3	10А Реле отопителя
4	10А EPS
5	10А Ремень
6	10А Указатели поворотов
7	10А Панель приборов
8	10А Сиглнал
9	10А Стекло очистители
10	10А 4 АТ
11	15А Дверные активаторы
12	10А Внутреннее освещение, часы
13	10А Огни заднего хода
14	15А Стоп — сигналы
15	30А Отопитель
16	20А Верхний люк
17	20А ECS
18	Запасной

Вариант 2

Обозначение

p, blockquote 18,0,0,0,0 —>

1 15А	Стоп-сигналы
2 10А	Указатели поворотов
3 10А	Огни заднего хода
4 30А	Отопитель EPS
5 15А	Стеклоочистители
6 10А	Панель приборов
7 30А	Обогрев заднего стекла
8 20А	Верхний люк
9 10А	4 АТ
10 15А	Прикуриватель
11 10А	Реле отопителя
12 10А	Сигнал
13 —	Запасной

Блок под капотом

Расположен в левой части моторного отсека.

Фото – схема

Обозначение

Предохранители

1	10А Освещение салона и багажного отделения
2	15А Магнитола
3	20А Электро вентилятор кон­денсора (LHD)
4	20А Передние противоту­манные фары
5	10А Кондиционер
6	15А Фара головного света (левая) — ближний свет
7	15А Фара головного света (правая) — ближний свет
8	10А Габариты (левая сто­рона)
9	10А Габариты (правая сто­рона)
10	10А Задние противотуман­ные фонари (LHD)
11	20А Система управления двигателем
12	10А Аварийная сигнализа­ция
13	30А Электропривод стеклоподъемников
14	30А Замок зажигания
15	50А Электро вентилятор ра­диатора
16	60А Системы ABS
17	60А Система AYC (модели 4WD-RHD)
18	60А Предохранитель (+В)
19	100А Генератор

Реле

• А – Реле центрального замка
• В – Реле габаритов
• C – Реле противотуманных фар
• D – Реле сигнала
• E – Реле ближнего света фар
• J –  Реле кондиционера
• H – Реле генератора
• F – Реле очистителя
• I – Реле фонарей освещения при повороте
• G – Резерв
• R – Реле управления электро вентиляторами
• S – Реле стартера (модели с МКПП)

Остались вопросы – задавайте их в комментарии.
