Предохранители и реле ниссан кашкай j10

Где стоит реле бензонасоса

Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т.д.

Часто при необходимости самостоятельного ремонта автолюбители интересуются, где находится реле бензонасоса ваз 2110 инжектор. На указанной модели расположение реле бензонасоса выполнено возле левой ноги пассажира под торпедо. Следует добавить, что рядом также установлен предохранитель топливного насоса.

Как снять прикуриватель

В некоторых ситуациях замена предохранителя не решает вопрос с работоспособностью прикуривателя в транспортном средстве. Причиной может стать неисправная проводка, перегорание термопружины в самом устройстве или же окисление кабелей. Для устранения любой из этих неисправностей необходимо выполнить демонтаж устройства.

Сделать это можно в несколько шагов:

1. Отсоединить минусовую клемму от аккумулятора. Это поможет избежать коротких замыканий и разрывов в электросети. Дополнительно можно вытянуть предохранитель прикуривателя.
2. Снять крышку переключателя передач.
3. Отодвинуть назад панель над карманом в центральной консоли.
4. Вынуть подстаканник и сам карман.
5. Снять стопорные планки с помощью отвертки.
6. Отщелкнуть колбу прикуривателя.
7. С помощью прямой отвертки поддеть и вытянуть гнездо розетки.

Данная инструкция подходит для Ниссан Х Трейл Т31, Теана, Тиида, а также Ниссан Сентра (Санни, Альмера).

Ремонт своими руками

Ремонт и замену прибора можно выполнить самостоятельно, без привлечения мастера. В первую очередь проверяют работоспособность предохранителя. Для этого нужно вытянуть соответствующий элемент из монтажного блока, осмотреть его на наличие повреждения и дополнительно проверить мультитестером. Замена детали производится специальным пинцетом.

Вторым шагом необходимо проверить контакты, соединяющие устройство с электросетью. Нужно осмотреть их и исключить наличие разрывов, заломов и затертых участков. После этого все участки цепи нужно прозвонить мультиметром. Для ремонта поврежденных участков используют паяльник, изоленту, олово и канифоль.

Еще одной распространенной проблемой является перегорание термопружины. Это случается, когда прикуриватель используют в качестве розетки для других автомобильных устройств, которые обладают большей мощностью. Ремонт в такой ситуации выполнить невозможно, нужно заменить прибор новым.

Расположение предохранителей Nissan Qashqai 2007-2013 гг.

Предохранители прикуривателя (розетки) в Nissan Qashqai являются предохранители F7 (гнездо 12 В — сзади) и F19 (гнездо прикуривателя/зарядного устройства) в блоке предохранителей панели приборов.

Оглавление

Блок предохранителей в салоне

Блок предохранителей находится слева (на праворульных автомобилях справа) под рулем, за крышкой.

Схема блока предохранителей

Назначение предохранителей в салоне

№	Amp	Составная часть
R1		Реле вспомогательных цепей зажигания
R2		Реле вентилятора отопителя
F1	10A	Сиденья с подогревом
F2	10A	Подушки безопасности
F3	20A	Блок управления функциями рулевой колонки
F4	10A	Электрика
F5	10A	Блок управления электрооборудованием салона
F6	10A	Обогрев зеркал заднего вида
F7	15A	Розетка 12 В (сзади)
F8	10A	Электрика
F9	10A	Блок управления электрооборудованием салона
F10	20A	Не используется
F11	10A	переключатель БПП
F12	15A	Аудио система
F13	15A	Модуль управления коробкой передач (TCM)
F14	—	Не используется
F15	15A	Электродвигатель вентилятора переменного тока/нагревателя
F16	15A	Электродвигатель вентилятора переменного тока/нагревателя
F17	10A	Не используется
F18	—	Не используется
F19	15A	Прикуриватель/розетка для зарядки
F20	10A	Аудиосистема, электрические наружные зеркала заднего вида

Схема блока предохранителей №1

Назначение предохранителей в блоке предохранителей в моторном отсеке 1

№	Amp	Составная часть
R1		Реле электродвигателя насоса охлаждающей жидкости двигателя
R2		Реле звукового сигнала
R3		Реле насоса омывателя фар
R4		Не используется
FF	60A	Усилитель руля
FG	30A	Омыватели фар
FH	30A	ABS
FI	40A	ABS
FJ	40A	Не используется
FK	40A	Замок зажигания
FL	30A	Не используется
FM	50A	Двигатель вентилятора охлаждающей жидкости двигателя
F31	20A	Реле электродвигателя насоса охлаждающей жидкости двигателя
F32	10A	Система полного привода
F33	10A	Аттематизатор
F34	10A	Horn
F35	30A	Дополнительный отопитель
F36	10A	Не используется
F37	30A	Дополнительный отопитель
F38	30A	Дополнительный отопитель

Схема блока предохранителей №2

Назначение предохранителей в блоке предохранителей 2 моторного отсека

№	Amp	Составная часть
R1		Реле обогрева заднего стекла
R2		Не используется
R3		Не используется
R4		Реле главных цепей зажигания
F41	15A	Разморозка двери багажника, подогрев зеркал
F42	15A	Разморозка двери багажника, подогрев зеркал
F43	15A	Передние противотуманные фары
F44	30A	Стеклоочистители
F45	15A	Фара ближнего света, правая
F46	15A	Фара ближнего света, левая
F47	10A	Фара дальнего света правая
F48	10A	Фара дальнего света, левая
F49	10A	Лампы задних фонарей
F51	15A	коробка передач
F52	20A	Управление двигателем
F53	10A	Муфта компрессора кондиционера
F54	10A	Фонари заднего хода
F55	10A	Передача инфекции
F56	10A	Управление двигателем
F57	15A	Управление двигателем
F58	10A	Управление двигателем
F59	10A	ABS

Блок предохранителей салона Nissan Qashqai (2013-2017) №1

Панель предохранителей находится за крышкой с левой стороны панели приборов. Съемник предохранителей (1) хранится в блоке предохранителей.

Задняя сторона:

№	(А)	Назначение
1	15	Комбинированный переключатель, блок управления насосом, электромагнитный клапан включения омывателя
2	10	Блок датчиков диагностики подушек безопасности
3	5	Комбинированный счетчик
4	10	Блок управления гидролокатором, реле PTC 1, реле PTC 2, реле PTC 3, блок передней камеры, освещение, аудиосистема, реле подогревателя топлива, разъем канала передачи данных, выключатель стоп-сигнала, датчик расстояния, внутреннее зеркало с автоматическим затемнением, блок управления EPS, Комбинированный переключатель (спиральный кабель), блок управления шасси, внутреннее зеркало с автоматическим затемнением, блок управления 4WD, блок управления электрическим стояночным тормозом, блок управления монитором кругового обзора, датчик угла поворота рулевого колеса, блок управления Navi
5	10	Преобразователь постоянного тока в постоянный
6	15	Переключатель обогрева переднего сиденья
7	20	Двигатель вентилятора, усилитель кондиционера, реле управления байпасом перезапуска двигателя
8	5	Левый стоп-сигнал, левый задний фонарь, освещение номерного знака, освещение перчаточного ящика, переключатель направления фары, аудиосистема, блок управления Navi
9	—	—
10	15	Обогрев заднего стекла
11	15	Обогрев заднего стекла
12	10	Обогрев зеркала двери
13	10	ABS
14	10	Управление кондиционером, усилитель кондиционера, двигатель солнцезащитного козырька в сборе, переключатель положения педали тормоза, переключатель стоп-сигнала, переключатель дистанционного управления дверным зеркалом
15	15	1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): реле освещения салона
20	кроме ↑: Реле освещения салона
16	—	—
17	20	Двигатель вентилятора, силовой транзистор, усилитель кондиционера
18	—	—
19	20	Аудиосистема, блок управления Navi, блок управления монитором кругового обзора
20	5	BCM (модуль управления кузовным оборудованием), блок управления сиреной, переключатель отмены датчика, комбинированный переключатель
21	10	Комбинированный счетчик
22	10	Реле освещения салона
23	—	—
24	10	Выключатель стоп-сигналов, BCM (блок управления кузовным оборудованием)
25	5	Блок управления 4WD, антенный усилитель NATS
26	5	Переключатель блокировки сцепления
27	10	BCM (модуль управления кузовным оборудованием), комбинированный переключатель
28	10	Выключатель электрического стояночного тормоза, разъем канала передачи данных, блок управления 4WD, освещение, реле стеклоподъемников, реле открывания дверных зеркал, реле закрывания дверных зеркал
29	20	1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): BCM (модуль управления кузовным оборудованием)
15	кроме ↑: BCM (модуль управления кузовным оборудованием)
30	15	BCM (модуль управления кузовом)
31	20	1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): BCM (модуль управления кузовным оборудованием)
15	кроме ↑: BCM (модуль управления кузовным оборудованием)
32	15	1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): розетка
20	кроме ↑: Розетка
33	15	1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): f
10	кроме ↑: д
Реле
R1	Зажигание
R2	Обогрев заднего стекла
R3	Аксессуар
R4	Передний вентилятор

Блок предохранителей приборной панели №2

Панель предохранителей находится за крышкой с правой стороны панели приборов.

№	(А)	Назначение
71	10	Датчик угла поворота рулевого колеса
72	10	Комбинированный счетчик
73	10	Аудиосистема, блок управления Navi, блок управления монитором кругового обзора
74	10	Модуль управления коробкой передач (TCM), первичный датчик скорости, переключатель диапазона коробки передач, датчик входной скорости, датчик выходной скорости, вторичный датчик скорости
75	—	—
76	10	Управление кондиционером, усилитель кондиционера
77	10	ABS
78	—	—
79	10	Реле электрического масляного насоса
80	20	Аудиосистема, блок управления Navi, блок управления монитором кругового обзора
81	10	Модуль управления коробкой передач (TCM)
Реле
R1	Аксессуар
R2	Зажигание
R3	—

Дополнительный держатель предохранителя

№	(А)	Назначение
82	10	Реле электрического масляного насоса
83	10	Модуль управления коробкой передач (TCM)
84	—	—
85	—	—

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Для доступа к звеньям прибора используйте щипчики

При помощи пинцета извлеките выгоревшую составляющую

Замените звено на новое и установите его на место

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Расположение

Практически все электрически цепи питания машины защищаются предохранителями, которые находятся в специальном блоке. Все потребляемое оборудования, такое как магнитола, бензонасос, лампочки в салоне, стоп-сигналы и прочие подключается к монтажному блоку предохранителей (далее — БП).

Что касается транспортных средств Ниссан Кашкай, то эти полу кроссоверы оборудованы тремя БП. Один из блоков, в которых установлены как реле, так и обычные плавкие детали, находится в салоне транспортного средства, а именно в самой торпеде слева от рулевого колеса. В общем, в районе водительского сиденья. Он скрыт за пластиковой облицовкой.

Что касается второго и третьего БП, то их можно найти в моторном отсеке.  Если вы откроете капот, то сможете увидеть оба механизма со стороны левой фары, напротив водительского сиденья. Они находится за аккумуляторной батареей в районе патрубка воздухозаборника.

Nissan Qashqai с 2014 года, замена электрических предохранителей инструкция онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Предохранители Ниссан Кашкай J10

Nissan Qashqai первого поколения поступили в продажу в феврале 2007 года. Разработкой дизайна занимались европейские конструкторы. В конце 2009 года был осуществлен рестайлинг. В результате изменился дизайн оптики и бамперов, доработана шумоизоляция салона, а также настройки подвески стадии комфортнее.

Для обеспечения работы электрооборудования в Nissan Qashqai J10 используется четыре основных монтажных блока. Рассмотрим их расположение и схему, а также уточним, где находится предохранитель прикуривателя Нисссан Кашкай.

Блок предохранителей Кашкай J10 в салоне

Салонный монтажный узел расположен с левой стороны от рулевого колеса. Он закрыт специальным пластиковым лючком. Схема обеспечивает работу вентилятора печки Ниссан Кашкай через предохранитель F5, F6 и реле R2, а также следующих компонентов:

F1 – мультимедийный комплекс, регулировка внешних зеркал (10А);

F2 – прикуриватель (15А);

F4 – салонный обогрев, кондиционер (10А);

F5, F6 – вентилятор отопительного комплекса (15А);

F7 – вспомогательное оборудование (10А);

F8 – датчик вариатора (15А);

F9 – мультимедийный комплекс (15А);

F10 – стоповые фонари (10А);

F12, F16 – программа управления салонным электрическим оборудованием (10А);

F13, F17 – электрическое оборудование (10/15А);

F14 – задняя розетка (15А);

F15 – обогрев внешних зеркал (10А);

F18 – дворники лобового стекла (20А);

F19 – подушки безопасности (10А);

F20 – подогрев сидений (10А);

R1 – вспомогательное реле управления салонным электрическим оборудованием;

R2 – реле вентилятора отопительного комплекса.

Предохранительные узлы Qashqai J10 под капотом

В подкапотном пространстве Nissan Qashqai J10 смонтировано три блока предохранителей. Так предохранитель омывателя фар Ниссан Кашкай первого поколения расположен во втором монтажном узле. Далее детально представим схему питания электрооборудования.

Первый узел

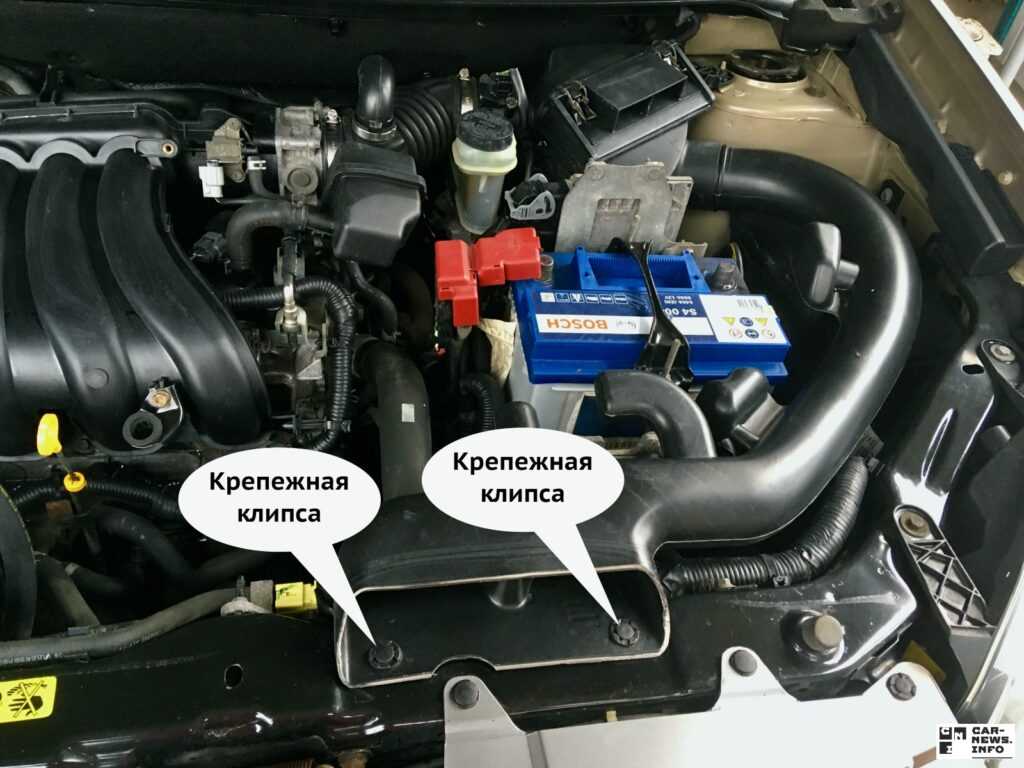

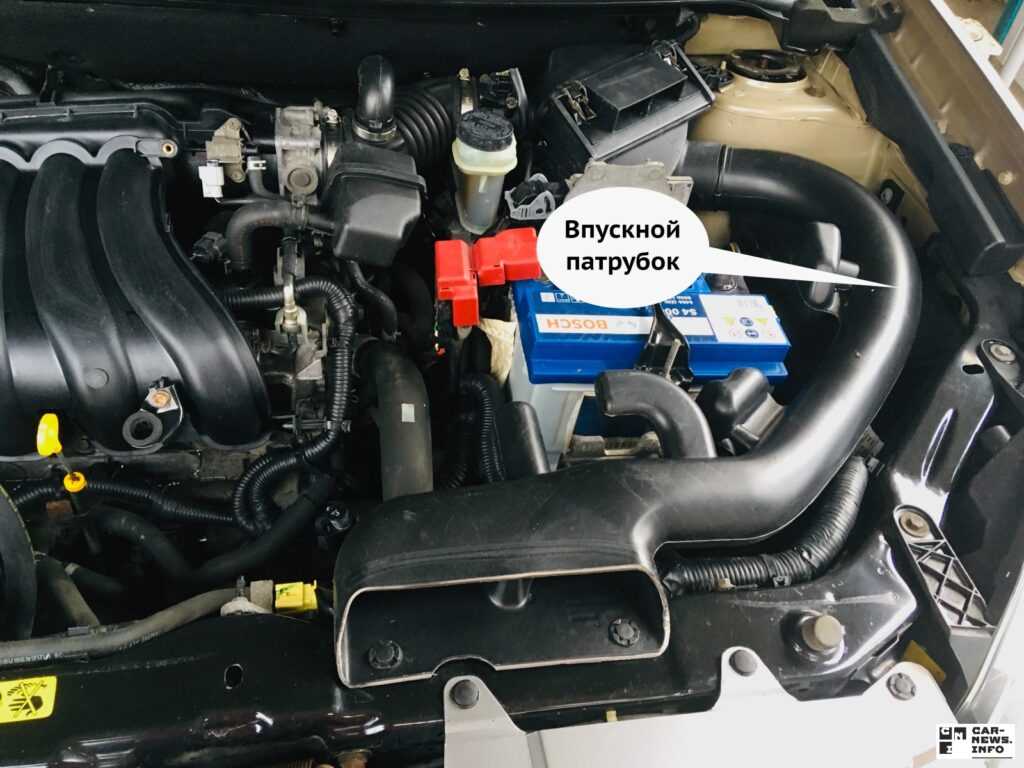

Расположен в районе воздухозаборника, который потребуется демонтировать для получения доступа. Его схема состоит из следующих защитных элементов:

F1, F2 – обогрев стекла (15А);

F3 – противотуманки (15А);

F4 – дворники (30А);

F5, F6 – правая и левая лампа ближнего света фар (15А);

F7, F8 – правая и левая лампа дальнего света фар (10А);

F9 – ходовые огни (10А);

F10, F20 – резерв;

F11 – система контроля трансмиссии (15А);

F12, F16 – ЭБУ силового агрегата (20/10А);

F13 – кондиционер (10А);

F14 – фонари заднего хода (10А);

F17 – бензонасос (15А);

F18 – форсунки (10А);

R6 – комплекс зажигания;

R8 – схема обогрева заднего стекла;

R16 – охлаждающий вентилятор силового агрегата для работы на малых оборотах №1;

R17 – охлаждающий вентилятор силового агрегата для работы на больших оборотах №2.

Второй и третий блоки

Второй комплект, также расположен в области воздухосборника. Его схема состоит из следующих защитных элементов:

F1 – турбодизель (20 Ампер);

F2 – изменение режимов трансмиссии на полно приводных моделях (10 Ампер);

F3 – генератор (10 Ампер);

F4 – сигнал (10 Ампер);

FL5 – ABS, электрический усилитель руля, насос подачи омывающей жидкости на фары (30/60 Ампер);

F6 – ABS, ESC (40 Ампер);

F7, F8, F9 – отопительный комплекс салона (30 Ампер);

F10 – не задействован;

FL11 – охлаждающий вентилятор силового агрегата, зажигание (50/30/40 Ампер);

F12 – комплекс управления салонным электрооборудованием (40 Ампер);

R4 – охлаждающий вентилятор силового агрегата;

R5 – насос подачи омывающей жидкости на фары.

Третий монтажный узел смонтирован на плюсовой клемме АБ. Его конструкции предполагает использование силовых защитных элементов с плавкими ставками большой мощности.

Описание предохранителей

В Ниссан Кашкай предустановлены модули защиты ножевого типа.

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Боковые зеркала
F (Ф-2) / 5	Стоп сигналы
F (Ф-3) / 10	Автомобильная розетка
F (Ф-4) / 10	Дополнительная электрическая сеть
F (Ф-5) / 20	Аварийка, поворотники
F (Ф-6) / 30	Резервация
F (Ф-7) / 30	Обогрев заднего стекла
F (Ф-8) / 7,5	Кислородный датчик
F (Ф-9) / 10	Резервация
F (Ф-10) / 10	Стеклоподъемники
F (Ф-11) / 10	Контролер трансмиссии автоматического типа
F (Ф-12) / 10	Печной отопитель, прикуриватель, подсветка салона
F (Ф-13) / 30	Подсветка вещевого ящика
F (Ф-14) / 30	Вентилятор отопителя (печка)
F (Ф-15) / 10	Система кондиционирования
F (Ф-16) / 15	Топливная система, бензонасос
F (Ф-17) / 15	Система безопасности
F (Ф-18) / 10	Резервация
F (Ф-19) / 10	Датчик силового агрегата
F (Ф-20) / 10	Автомобильный сигнал
F (Ф-21) / 5	Центральный замок
F (Ф-22) / 5	Резервация
F (Ф-23) / 5	Система электрического питания
F (Ф-24) / 5	Стеклоочистители лобового стекла
F (Ф-25) / 5	Омыватели передних фар
F (Ф-26) / 5	Омыватель заднего стекла
F (Ф-27) / 20	Топливная аппаратура (дополнительно)
F (Ф-28) / 15	Спидометр, тахометр, датчики
F (Ф-29) / 15	Система курсовой стабилизации
F (Ф-30) / 20	АБС (ABS)
F (Ф-31) / 15	Резервация
F (Ф-32) / 15	Резервация

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация

Стоимость монтажного блока в сборе от 3000 рублей за оригинальную версию. Цена аналогов на 500 – 700 рублей дешевле. Стоимость реле – коммутаторов от 650 рублей / штуку.

Характерные признаки неисправности предохранителей

• Оборудование неактивно при запуске, подачи напряжения;
• На панели приборов сигнализирует индикатор о поломке в моторном отсеке;
• На ощупь монтажный блок горячий, с повышенной рабочей температурой;
• Возле блока слышен запах плавленого, горелой пластмассы.

Частые причины выхода из строя предохранителей

• Несоблюдение рекомендаций изготовителя по срокам проведения технического осмотра;
• Экономия на покупке оригинальных запчастей;
• Нарушение технологии установки, замены;
• Повреждение целостности модулей защиты;
• Короткое замыкание в цепи;
• Износ изоляционного слоя электрической проводки;
• Окисление контактов;
• Образование конденсата, попадание влаги внутрь;
• Ослабленные контакты клемм.

Как Включить Омыватель Фар Ниссан Кашкай

Если это не работает шайба фара Nissan овсяная каша

Современные машины оснащены очень богатой дополнительной опцией, которая не всегда необходима и необходима. Один такой аксессуар на Ниссан кашкай J11. Омыватель фар. Эта функция может быть необходима и помогает поддерживать аккуратный внешний вид, но ее производительность не всегда оправдана.

Особенности дизайна

В комплект для мытья фар входят следующие предметы:

Крышка омывателя фар Nissan Qashqai представляет собой выдвижной тип, который делает его незаметным. Такой убирающийся элемент заметен только при резке.

• Блок управления омывателем.
• Емкость для воды (может быть помещена в бутылку с распылителем, в зависимости от модели машины).
• Насадки (фиксированного или телескопического типа) и точки крепления к бамперу.

Поскольку система управления является электронной, она также включает предохранитель и электропроводку.

Система омывания фар Ниссан кашкай 2014

Как это работает? омыватель фар

наНиссан кашкай 2014 год с абсолютно грязной машиной.

Интересный! Все крышки элементов омывателя черного цвета, и при необходимости их следует перекрасить в цвет автомобиля.

• Сопла вставляются в подготовленные отверстия.
• Для установки насоса бак снабжен другим отверстием и закреплен изолентой. Следует помнить, что бак не следует размещать рядом с нагревательными приборами.
• Затем устанавливается бампер, устанавливаются клапаны, тройники и шланги.

Необходимость отключения

На Qashqai все модели стиральных машин запускаются автоматически. После того, как ближний свет загорелся и щетки стеклоочистителя работают пять раз, эти элементы включаются.

Многие автовладельцы выключают стиральную машину по следующим причинам:

Значительное увеличение потока жидкости в омывателе.
Фары не работают в правильном режиме, точнее, уровень освещенности уменьшается при нечастой мойке.
Для качества очистителей важно, чтобы бак для жидкости был заполнен как минимум наполовину.
Жидкость стиральной машины загрязняется во время вождения ветровое стекло, капот и бампер.
В холодное время года из-за низкой температуры ледяной слой замерзает и крышка омывателя фар не работает, переставая двигаться.

Общая информация

Для того чтобы оперативно решить проблему с неисправным электрооборудованием в автомобиле нужно знать расположены предохранители и реле в Ниссан Кашкай J10. В этой статье узнаем места расположения основных блоков с предохранителями и реле, как к ним оперативно добраться, разберем их состав и назначение отдельных компонентов.

Для обычного пользователя достаточно знать расположение трех основных блоков. Один из них расположен в салоне автомобиля. Другие два находятся под капотом автомобиля. Далее подробно разберем каждый блок. Для удобства обозначим их под номерами №1, №2, №3. Блоки №1 и №2 расположены под впускным патрубком двигателя.

Впускной патрубок двигателя Nissan Qashqai J10

Для демонтажа патрубка нужно снять две пластиковые клипсы и вытянуть патрубок из корпуса фильтр бокса.

Крепление впускного патрубка двигателя Nissan Qashqai J10

После демонтажа патрубка видим два блока. Предохранители и реле в Блоке №1 (тот что ближе к стойке) смонтированы непосредственно на крышке блока. При снятии крышки блока нужно быть внимательными, так-как провода подходящие к плате короткие. Крышка блока №2, расположенного рядом, стандартная и снимается просто.

Блоки предохранителей и реле №1 и №2 Nissan Qashqai J10

Предохранители и реле в блоке №1 ниссан кашкай J10

Блок №1 расположен под капотом, рядом с опорным стаканом левой передней стойки

Этот блок отвечает за наиболее важное электрооборудование. Такое как: внешнее освещение; стеклоочистители; блоки управление двигателем, трансмиссией, коробкой передач; топливный насос и др

Блок предохранителей и реле №1 Nissan Qashqai J10

Обозначение элемента	Сила тока, А	Цвет предохранителя	Наименование потребителя
F1	15	Синий	Обогрев стекла двери багажника и боковых зеркал заднего вида
F2	15	Синий	Обогрев стекла двери багажника и боковых зеркал заднего вида
F3	15	Синий	Противотуманные фары
F4	30	Зеленый	Стеклоочистители в ветрового стекла
F5	15	Синий	Лампа ближнего света правой фары
F6	15	Синий	Лампа ближнего света левой фары
F7	10	Красный	Лампа дальнего света правой фары
F8	10	Красный	Лампа дального света левой фары
F9	10	Красный	Лампы габаритных огней
F10	–	–	Резерв
F11	15	Синий	Управление трансмиссией
F12	20	Желтый	Блок управления двигателем
F13	10	Красный	Компрессор кондиционера
F14	10	Красный	Лампы света заднего хода
F15	10	Красный	Коробка передач
F16	10	Красный	Система управления двигателем
F17	15	Синий	Топливный насос
F18	10	Красный	Система питания (топливные форсунки)
F19	10	Красный	Гидроэлектронный блок ABS
F20	–	–	Резерв
R6	–	–	Реле системы зажигания
R8	–	–	Реле обогревателя двери багажника
R16	–	–	Реле малых оборотов вентилятора системы охлаждения двигателя
R17	–	–	Реле высоких оборотов вентилятора системы охлаждения двигателя

Расшифровка назначения предохранителей и реле блока №1 Nissan Qashqai J10

Предохранители и реле в блоке №2 ниссан кашкай J10

Блок №2 расположен рядом с блоком №1. В этом блоке сосредоточены также важные электро-потребители.

Блок предохранителей и реле №2 Nissan Qashqai J10

Обозначение элемента	Сила тока, А	Цвет предохранителя	Наименование потребителя
F1	20	Желтый	Турбина охладителя воздуха (турбодизель)
F2	10	Красный	Блок переключения режимов работы трансмиссии (автомобили с полным приводом)
F3	10	Красный	Генератор
F4	10	Красный	Звуковой сигнал
FL5	60/30/30	Желтый	Электроусилитель рулевого управления, насос омывателя фар, система ABS
F6	40	Зеленый	Система ABS и ESP
F7	30	Зеленый	Электрообогреватель салона (для автомобиля с дизельным двигателем)
F8	30	Зеленый	Электрообогреватель салона (для автомобиля с дизельным двигателем)
F9	30	Зеленый	Электрообогреватель салона (для автомобиля с дизельным двигателем)
F10	–	–	Резерв
FL11	50/30/40	Синий	Вентилятор системы охлаждения двигателя, зажигание
F12	40	Зеленый	Блок управления электрооборудованием салона
R3	–	–	Реле звукового сигнала
R4	–	–	Реле вентилятора системы охлаждения двигателя
R5	–	–	Реле насоса омывателя фар

Расшифровка назначения предохранителей и реле блока №2 Nissan Qashqai J10

Предохранители и реле в блоке №3 ниссан кашкай J10

Блок №3 расположен в салоне автомобиля, слево от рулевой колонки и непосредственно над клавишами открытия бензобака и капота.

Крышка блока предохранителей и реле №3 Nissan Qashqai J10

Для получения доступа к предохранителям нужно отщелкнуть крышку, потянув на себя.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью
  • Правообладателям
  • Политика конфиденциальности

  Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Где находится предохранитель прикуривателя в Ниссан

Расположение монтажных блоков в автомобилях Ниссан может отличаться в зависимости от модели и года выпуска. Они могут находиться как в салоне, так и под капотом. В Ниссан Кашкай первого поколения основной блок с реле и предохранителями располагается в салоне, левой части панели приборов. В нем расположено 33 плавких элемента с силой тока от 5 до 20 А. Встроенные реле отвечают за работу зажигания, отопления, обогрев заднего стекла и функционирование вспомогательного оборудования.

Предохранители имеют разный цвет, который зависит от номинальной силы тока. В данной модели автомобиля за прикуриватель отвечает 15 А элемент, который чаще всего окрашен в синий цвет. По схеме расположения, предохранитель прикуривателя в Qashqai J10 находится под номером F2. В обновленной версии автомобиля, которая появилась на рынке в 2021 г., монтажный блок поместили в торцевой части панели приборов. Для защиты работы прикуривателя установили более мощный плавкий элемент с силой тока в 20 А. Предохранитель, окрашенный в желтый цвет, расположен под номером F32.

За функциональность прикуривателя мультимедиа проигрывателя отвечает разъем F38. В модели Либерти работу розетки в 12 В обеспечивает этот же предохранитель. Однако монтажный блок в автомобиле располагается под капотом, рядом с аккумулятором.

В транспортном средстве серии Ноте короб с защитными плавкими элементами находится в салоне, ближе к левой фаре. Для доступа к предохранителям необходимо нажать соответствующую кнопку. Если не работает розетка, нужно проверить разъем № 20. Такое же расположение защитной детали характерно и для серии Х Трейл Т31.

Ниссан Тиида и Теана также обладают внутренней монтажной коробкой передач, которая находится слева от водителя под рулем. Для них установлен синий элемент с силой тока в 15 А. Для первой модели он расположен под номером F19, а в Ниссан Теана — F20.

Passenger compartment

It is located in the dashboard. To access, simply pull on the cover.

Diagram

Assignment

F1	10A Audio system, electric drive of exterior mirrors
F2	15A Front socket (cigarette lighter)
F3	Reserve
F4	10A Air conditioning, electric cabin heater
F5	15A Heater motor
F6	15A Heater motor
F7	10A Optional equipment
F8	15A CVT sensors (mechanical gearbox)
F9	15A Audio system
F10	10A Brake lights
F11	Reserve
F12	10A Control unit for electrical equipment of the passenger compartment
F13	10A Electrical equipment
F14	15A Rear socket (if installed)
F15	10A Heated mirrors
F16	10A Control unit for electrical equipment of the passenger compartment
F17	15A Electrical equipment
F18	20A Moto windshield wiper gear
F19	10A SRC airbags
F20	10A Heated seats
R1	Relay additional equipment of salon
R2	Heater fan relay
