Ниссан серена с23 с24 с25

Описание для с25

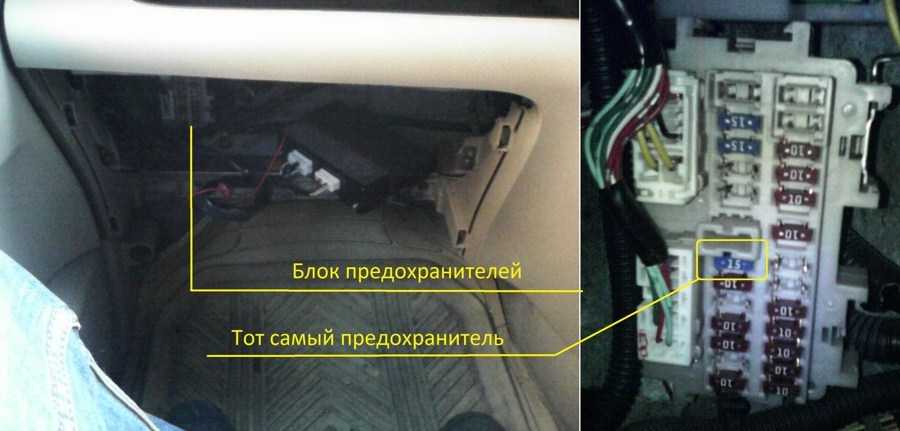

Предохранители в салоне

Вариант 1

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Расшифровка

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

p, blockquote 35,0,0,0,0 —>

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

Вариант 2

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

Схема

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

Обозначение

p, blockquote 40,0,0,1,0 —>

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

p, blockquote 42,0,0,0,0 —>

Он находится под воздуховодом и содержит все основные реле.

p, blockquote 43,0,0,0,0 —>

p, blockquote 44,0,0,0,0 —>

Схема

p, blockquote 45,0,0,0,0 —>

p, blockquote 46,0,0,0,0 —>

Описание

p, blockquote 47,0,0,0,0 —>

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

Блок предохранителей

Фотография

p, blockquote 48,0,0,0,0 —>

p, blockquote 49,0,0,0,0 —>

Схема

p, blockquote 50,0,0,0,0 —>

p, blockquote 51,0,0,0,0 —>

Расшифровка

p, blockquote 52,0,0,0,0 —>

31. Подогрев сидений 32. Турбина(дизель) -отсутствует 33. Реле освещения в дневное время 34. Клаксон (обмотка возбуждения генератора) 35. Питание аудиосистемы (постоянное) 36. РТС (дизель) — отсутствует 37. РТС (дизель) — отсутствует 38. Управление АКПП -отсутствует

p, blockquote 53,0,0,0,0 —> p, blockquote 54,0,0,0,1 —>

I. ESP, ABS H. ESP, ASB G. Омыватель фар F. ESP M, Правый вентилятор L. Замок зажигания K. Вентилятор левый J. Стеклоподъёмники, центральный замок, люк

Для идентификации автомобиля и достоверного подбора блок предохранителей Nissan Serena I C23M Минивэн, следует внимательно выбрать модификацию транспортного средства

Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Устройство

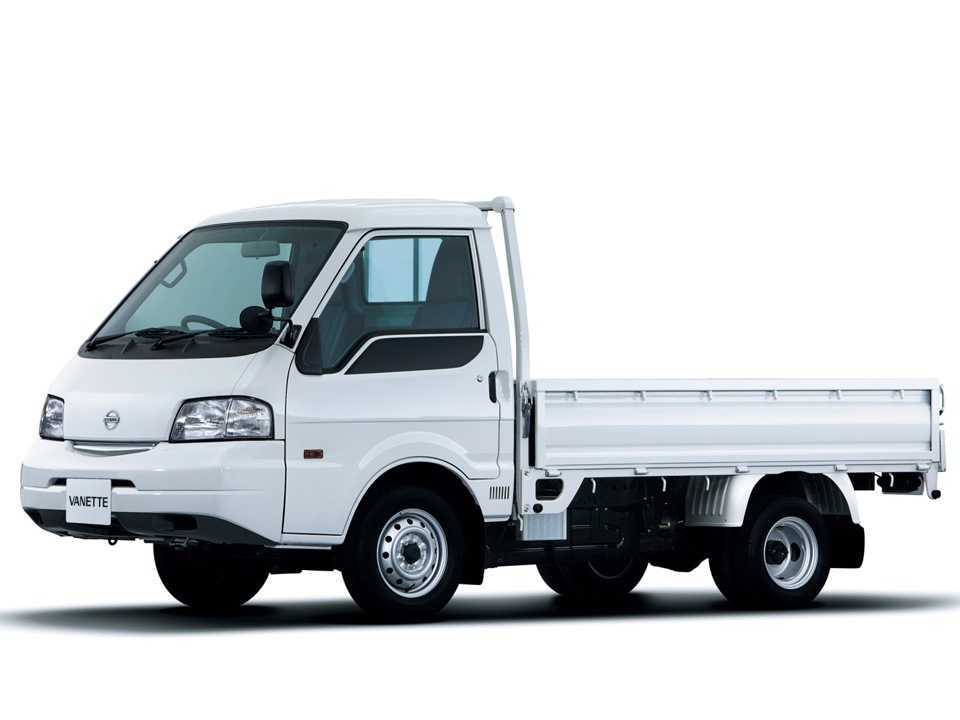

Ниссан Ванетте относится к категории грузовых автомобилей и имеет характерную для данного класса конструкцию. Модель выпускается в исполнениях: шасси с кабиной (Truck), фургон (Practic и Van), вариация с бортовой платформой и небольшой микроавтобус (Combi) вместимостью от 2 до 8 человек. Машина пользуется популярностью в семьях, где у одного из членов имеется водительское удостоверение категории В.

Для последней генерации Nissan Vanette свойственны округленные формы и рамная конструкция. Подобная компоновка делает автомобиль очень устойчивым и прочным. Машина уверенно перевозит грузы сверх заявленной массы. При этом шасси позволяет устанавливать различные типы кузова, что увеличивает возможности модели.

В качестве подвески на Ниссан Ванетте используется пружинная или рессорная вариация. На последних версиях обычно применяется рессорная подвеска с 2 рычагами в передней части. Ведущий мост располагается сзади. Заднеприводной модель является в базовой версии, но выпускаются и полноприводные модификации. Отличить их довольно просто. Если машина имеет задний привод, то в названии появляется индекс VN. Полный привод обозначается в маркировке буквами MN.

Тормозная система Nissan Vanette стандартная. Для последних поколений используются дисковые тормоза, на более ранних версиях – барабанные. Ручной тормоз – механического типа.

Основной для автомобиля является механическая коробка передач (4- или 5-скоростная). Опционально предлагается автоматическая трансмиссия.

Интерьер Ниссан Ванетте выполнен весьма продуманно. Довольна простая приборная панель и удобный руль с различными регулировками обеспечивают комфортное вождение. Кресло водителя настраивается в нескольких направлениях. Все сиденья обшиты велюром и имеют подлокотники. Дополнительным плюсом является салон-трансформер, позволяющий освобождать место или подстраивать пространство под конкретные цели.

Среди главных недостатков модели значатся:

• небольшой шум при переключении скоростей;
• слабые крестовины карданного вала (недуг характерен для всех заднеприводных автомобилей).

Модификации – карго, ларго, truck, микроавтобус и грузовик

Уже в 1979 году, спустя лишь год после запуска проекта, инженеры Ниссан продемонстрировали результаты своей кропотливой работы. Автомобиль приобретал все новые и новые образы. Появились грузовые фургоны Practic, Van-ы с повышенным внутренним объемом за счет поднятия крыши и увеличения высоты в салоне (High-roof версия), а также грузопассажирские вариации Комби-5 и Комби-8 со складным задним рядом сидений. Металлическая крыша получала дополнительное остекление и открывающиеся люки. Теперь в салоне можно было наблюдать за перемещением облаков и звезд, как в планетарии.

Появилась даже Long версия. Увеличение длины достигалось не только за счет применения длинной базы, но и благодаря удлинению «фюзеляжа» – вставки с дополнительным окошком между передней и средней дверьми. Расстояние между ними составляло 33 см. Автомобили с единым объемом от лобового стекла до задней двери версии Long имели даже раздельное кондиционирование для задней части салона.

Увеличение длины достигалось не только за счет применения длинной базы, но и благодаря удлинению «фюзеляжа»

Каждый вариант Ниссан Ванетте имел свое отдельное название. Их разнообразие просто поражает воображение. Весь перечень приводить не будем, но чего стоят только Nissan Cherry Vanette Largo Coach LX-G Panorama Roof C120. А на слове Largo мы еще немного задержимся.

` reviewsOverall ` / 5 Пользователей (1 Оценка)

Надежность

Удобство и комфорт

Ремонтопригодность

Ходовые качества

Количество отзывов Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{` review`.`rating_title `}

Показать еще {{ pageNumber+1 }}

Описание предохранителей : расположение, схемы, цена

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
• Силовые агрегаты не работают при подаче тока, активации режимов;
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
• Покупка с последующей установкой не оригинальных запчастей;
• Нарушение технологии монтажа запасных деталей, комплектующих;
• Повреждение монтажного блока с защитными модулями;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции кабелей;
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
• Ослабленные контакты клемм.

Правила замены предохранителей

К перегоранию защитного элемента электрической цепи оборудования автомобиля могут привести следующие факторы:

• резкое изменение величины напряжения;
• короткое замыкание;
• обрыв.

Замена предохранителя Тойота Королла Е150 должна сопровождаться предварительным устранением причины его повреждения. Для осуществления замены перегоревшего защитного компонента, следует применять специализированные щипцы из пластика. Они входят в заводскую комплектацию и находятся в монтажном блоке подкапотного пространства.

При производстве работ по замене предохранителя потребуется придерживаться следующих правил безопасности:

• 1) отключить зажигание и всё электрооборудование;
• 2) перегоревший элемент меняется на идентичный по допустимому токовому значению;
• 3) категорически запрещается применять перемычки взамен поврежденных защитных элементов.

Что делать, если реле вышло из строя

Если вы обнаружили, что реле ближнего света на вашей Ниссан Серена C24 перестало работать, важно принять соответствующие меры для его замены или ремонта. Неисправное реле может привести к отсутствию освещения дороги во время вождения в темное время суток, что является серьезной проблемой безопасности

Вот несколько шагов, которые следует предпринять, если реле ближнего света вышло из строя на вашей Ниссан Серена C24:

1. Проверьте предохранитель: Перед заменой реле, убедитесь, что предохранитель, отвечающий за работу освещения, не перегорел. Перегоревший предохранитель может привести к выходу из строя реле, поэтому его замена может быть необходима.
2. Проверьте провода и соединения: Проверьте провода и соединения, связанные с реле ближнего света. Если вы замечаете повреждения проводов или рассыпанные соединения, возможно, необходимо произвести их замену или ремонт.
3. Замените реле: Если предохранитель и провода находятся в исправном состоянии, скорее всего, проблема кроется в самом реле ближнего света. Вы можете приобрести новое реле в специализированном магазине или у официального дилера. Замена реле обычно осуществляется путем вытаскивания старого реле из разъема и установки нового.
4. Обратитесь к специалисту: Если вы не уверены в своих навыках или если не можете определить причину неисправности реле, рекомендуется обратиться к профессиональному автосервису или квалифицированному электрику. Они смогут провести диагностику и ремонт, чтобы ваша Ниссан Серена C24 снова работала безопасно и эффективно.

Помните, что проблема с реле ближнего света может быть следствием другой неисправности или повреждения в электрической системе вашего автомобиля. Поэтому, если вас беспокоит постоянное выходу из строя реле, рекомендуется обратиться к специалисту для проведения более глубокой диагностики и решения проблемы.

Блок предохранителей и реле ВАЗ 2113, 2114, 2115

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки ВАЗ.

Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара .

Практически все цепи автомобиля защищены плавкими предохранителями рассчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора (кроме обмотки возбуждения), зажигание и пуск двигателя.

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

№	А	Назначение
1	5	Фонари освещения номерного знака Контрольная лампа включения габаритного освещения Лампа освещения багажника Лампы освещения приборов Лампы габаритного света левого борта
2	7.5	Левая фара (ближний свет)
3	10	Левая фара (дальний свет)
4	10	Правая противотуманная фара
5	30	Электродвигатели стеклоподъемников дверей
6	15	Штепсельная розетка для переносной лампы
7	20	Электродвигатель вентилятора системы охлаждения двигателя Звуковой сигнал
8	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
9	20	Клапан рециркуляции Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Электродвигатель очистителя ветрового стекла Электродвигатель очистителя фар
10	20	Резервный
11	5	Лампы габаритного света правого борта
12	7.5	Правая фара (ближний свет)
13	10	Правая фара (дальний свет) Контрольная лампа включения дальнего света фар
14	10	Левая противотуманная фара
15	20	Электрообогрев сидений Блокировка замка багажника
16	10	Реле –прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
17	7.5	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Лампа индивидуальной подсветки Лампа подсветки выключателя зажигания Часы (маршрутный компьютер)
18	25	Лампа освещения вещевого ящика Контроллер отопителя Прикуриватель
19	10	Блокировка замков дверей Задние фонари (лампы света заднего хода) Реле контроля исправности ламп стоп-сигнала и габаритного света Указатели поворотов с контрольными лампами Обмотка возбуждения генератора Блок индикации бортовой системы контроля Комбинация приборов Часы (маршрутный компьютер)
20	7.5	Лампы задних противотуманных фонарей
21	—	Запасной
22	—	Запасной
23	—	Запасной
Реле
К1	Реле контроля целостности ламп (4412.3747 / 2110-3747410)
К2	Реле-прерыватель стеклоочистителя (524.3747 / 2110-3747710)
К3	Реле-прерыватель указателей поворота и аварийной сигнализации (492.3747 / 2108-3747010-02)
К4	Реле включения ближнего света фар (113.3747 / 2105-3747210-10)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10)
К6	Реле дополнительное (71.3747-01 / 2110-3747310-01)
К7	Реле включения обогрева заднего стекла (113.3747 / 2105-3747210-10)
К8	Реле задних противотуманных фонарей (113.3747 / 2105-3747210-10)

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов.

№	А	Назначение
1	15	Модуль зажигания, контроллер
2	15	Клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха
3	15	Реле топливного насоса, топливный насос, форсунки.
Реле
К4	Реле электровентилятора
К5	Реле электробензонасоса
К6	Главное реле (реле зажигания)

Предохранитель противотуманных фонарей

В нише панели приборов за монтажным блоком установлен.

На сайте avto-fresh.com вы сможете найти блок предохранителей и реле ваз 2113, 2114, 2115 фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Как найти предохранители в багажнике автомобиля

Бывает, что предохранитель в автомобиле выходит из строя и нужно его заменить. Если вас интересует способ нахождения предохранителей в багажнике автомобиля Nissan Serena C26, следуйте этим простым шагам:

Откройте заднюю дверь багажника.
Обратите внимание на правую сторону багажника, где находится комбинированный модуль.
Снимите крышку комбинированного модуля, повернув ее против часовой стрелки.
Под крышкой вы увидите различные предохранители и реле, которые управляют различными электрическими системами автомобиля.
Если вам нужно заменить определенный предохранитель, найдите его по схеме, которая обычно нанесена на крышку комбинированного модуля или в инструкции к автомобилю.
Осторожно вытащите старый предохранитель, используя пассатижи или другой инструмент, и замените его новым предохранителем того же типа и рейтинга.
Убедитесь, что новый предохранитель надежно вставлен в гнездо и закройте крышку комбинированного модуля.

Теперь вы знаете, как найти предохранители в багажнике вашего автомобиля Nissan Serena C26

Помните, что замена предохранителей должна производиться с осторожностью, а для более подробной информации всегда обращайтесь к руководству пользователя вашего автомобиля

Полное описание Реле и предохранителей Шевроле Ланос

схема предохранителей шевроле ланос В данном разделе мы опишем основные особенности реле автомобиля, их расположение, а также процесс замены неработающего аппарата. Для того чтобы проводить манипуляции с реле под приборной панелью, откройте монетную коробку, открутив инструментом два гвоздя. После этого убираем в сторону облицовку нижней части от панели, несмотря на давление нескольких фиксаторов. Схема предохранителей шевроле ланос, надавив на фиксатор, вынимаем приводную рукоятку капотного замка и удаляем облицовку с нижней стороны.

Реле, находящееся на кронштейне, лучше извлечь рукой. Приходится глушить отключением массы, но после включения массы, даже без ключа зажигания, лампочки на приборной доске светятся.

Остальное электрооборудование всё кроме магнитолы работает. Сигнализация есть, без дистанционного пуска, стала срабатывать через. Говорят залипло реле зажигания, но такого в описании электро приборов я не нашёл. Если можете помогите советом? Но не на форумах, напишите на почту. С уважением Олег Сарнацкий. Не работают 1, 2, 3 скорости вентилятора отопителя в Дэу Ланос, 4 скорость работает.

Знаю что питаются через разные реле и имеют разные предохранители. Предохранитель F20 в салоне исправен. За выключение ламп задних ПТФ отвечает предохранитель F2.

Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания схема предохранителей шевроле ланос напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за схема предохранителей шевроле ланос питания на световую сигнализацию на водительской двери.

Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — схема предохранителей шевроле ланос питания электрического мотора отопителя для скоростей. За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.

Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации.

Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе. Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля.

Располагаются схема предохранителей шевроле ланос слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора.

Через реле поступает питание на интегральную плату генератора.

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок. При поисках неисправности просмотрите указанные схема предохранителей шевроле ланос табл.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. Так выглядит перегоревший предохранитель показанная стрелкой перемычка внутри пластмассового держателя перегорела и разомкнулась Для замены перегоревшего предохранителя используйте запасной предохранитель того же номинала и цвета. Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока схема предохранителей шевроле ланос и предохранителей, схема предохранителей шевроле ланос в моторном отсеке.

Для доступа к монтажному блоку, расположенному в моторном отсеке, извлеките пароотводящий шланг системы охлаждения из держателя на крышке монтажного блока и отведите его в сторону…. На крышку нанесена схема расположения и назначение предохранителей, плавких вставок и реле в монтажном блоке.

C25

Passenger compartment

Type 1

Designation

Left row:

• 15A stove fan
• 15A stove fan
• 15A Cigarette lighter
• 10A Electric drive of mirrors, Audio system
• 10A Additional devices
• 10A Heated rear window
• 10A Climate control panel

Right row:

• 10A Additional devices
• 10A Interior lighting
• 10A Stop signals
• 10A Turn signals
• 15A Additional electrical appliances
• 10A
• 10A Ignition
• 10A Power steering
• 10A Dashboard
• 10A Airbags
• 10A Window lifters

Type 2

Diagram

Designation

1. Clock, climate control, remote control of door locks
2. Airbags
3. Dashboard
4. Combination switch
5. Absent
6. Heated mirrors
7. Absent
8. Rain sensor, seat belts, glass lifters, diagnostic connector, block of time intervals
9. Instrument cluster
10. Corner lights, interior lighting
11. Brake lights, brake light for ESP, ABS
12. 4WD unit control
13. Additional headlights
14. Smart key (missing)
15. Air conditioner control
16. Stove motor
17. Absent
18. Cigarette lighter
19. Electrical outlets
20. Mirror control, audio power supply (pluggable power supply)

IPDM box

It is located under the duct and contains all the main relays.

Diagram

Assignment

• 41 None
• 42 None
• 43 Right high headlight
• 44 Left high beam
• 45 Rear dimensions, license plate lighting
• 46 Front dimensions
• 47 None
• 48 Windshield wiper
• 49 Left dipped headlight
• 50 Right dipped headlight
• 51 Air conditioner
• 52 None
• 53 None
• 54 Missing
• 55 Heated rear window and mirrors
• 56 Parallel to 55
• 57 Fuel pump
• 58 Engine starter
• 59 4WD control
• 60 Reversing lights
• 61 Throttle valve supply
• 62 ECM power supply
• 63 Power supply of oxygen sensors
• 64 Power injectors
• 65 Fog lights

Fuse box

The photo

Diagram

Circuits protected

31. Heated seats 32. Turbine (diesel) – absent 33. Light relay during daytime 34. Horn (generator excitation winding) 35. Audio power supply (constant) 36. RTS (diesel) – absent 37. RTS (diesel) – absent 38. Automatic transmission control – absent

I. ESP, ABS H. ESP, ASB G. Headlamp washer F. ESP M, Right fan L. Ignition switch K. Fan left J. Power windows, central locking, sunroof

C24

Passenger compartment

The photo

Diagram

Assignment

1. 10A Radio, Audio system
2. 15A Stop signals
3. 20A Heated rear window
4. 10A Rear air conditioner
5. 15A Alarm
6. 10A Rear heater
7. 15A Additional power connector
8. 10A Suspension control system
9. 10A Heated mirrors
10. 10A Rear Power Connector
11. 10A Automatic transmission control system
12. 10A Electronic components
13. 10A Interior lighting
14. 15A Heater fan (front)
15. 15A Air conditioner
16. 15A Heater fan (front)
17. 10A Engine management system (No. 2)
18. 10A Airbags
19. Engine management system (No. 1)
20. 10A Starter
21. 15A Cigarette lighter
22. 15A Blinds
23. 15A Mirrors
24. 20A Front wiper
25. 10A Direction indicators
26. 15A Fuel pump
27. 10A Rear wiper
28. 10A Dashboard
29. 10A ABS system

Разбираемся с магнитолами Ниссан Серена

Для каждой модели Ниссан придумана собственная фирменная, штатная магнитола, не исключение и Ниссан Серена. Стоит отметить, что на данное автотранспортное средство были разработаны несколько моделей магнитол с улучшенными техническими характеристиками, в том числе, С24, С25 или же С26.

Ниссан Серена

При этом замена стандартной модели магнитолы на разрекламированную Карозерию может быть сопряжена с некоторыми проблемами, в том числе, отсутствием USB-порта. Данное устройство имеет инструкцию только на японском языке, не может читать диски в формате ДВД, без установки устройств дополнительного типа, однако, прекрасно справляется с МР3-дисками.

При этом снятие и последующая установка магнитолы на место производится согласно инструкции самостоятельно или же профессионалами в сервисных центрах.

Снятие магнитолы Ниссан Серена С24

Оригинальная штатная магнитола Ниссан Серена С24 выпускается не один год, а именно, с 2001 по 2005, причем она была модернизирована в прошлом году.

Штатная магнитола Ниссан Серена С24

При этом профессионалы производили снятие и замену магнитолы Ниссан Серена С24 в несколько этапов, в том числе:

• демонтирование монитора штатного типа;
• переустановка в корпус изжившей себя магнитолы навигационного блока нового типа.

Изменения напрямую коснулись климат-платы, креплений блока, декоративной рамки, системы, выводящей информацию по состоянию авто.

Снятие магнитолы Ниссан Серена С24 должно проводится в несколько этапов профессионалами, но при наличии специальных инструментов и минимального опыта это можно сделать самостоятельно.

Магнитола С24 обладает следующими преимуществами:

• русифицированное меню;
• улучшенная громкость связи;
• система навигации с обновленными картами;
• радио, адаптированное под частоты евро;
• огромным количеством настроек;
• возможностью просмотра ДВД-дисков во время движения;
• наличием USB-порта.

Замена или снятие магнитолы Ниссан Серена С25

Еще одна оригинальная магнитола Ниссан Серена С25 выпускалась параллельно с авто в период с 2006 по 2010 годы. Она выпускалась исключительно для японского внутреннего рынка, с чем были связаны некоторые неудобства при эксплуатации магнитолы Ниссан Серена С25. К примеру, на оригинальном варианте не было качественного микрофона и USB-порта, зато все было японское, в том числе, карты, меню и радио.

Разборка консоли

Штатная магнитола Ниссан Серена С25 в скором времени была адаптирована под потребности россиян, в том числе, проводились:

• русификация меню;
• установка карты для поездок по Европе и РФ нового образца;
• переделка радио под европейские частоты;
• устранение блокировок видео;
• установка эксклюзивной заставки под желания клиентов;
• активация входа видео и комфортного меню;
• выведение потолочного дисплея и микрофона внешнего типа.

Снятие и последующая замена магнитолы на С25 производится строго по инструкция, а именно:

• опустить руль авто в положение нижнее;
• переместить селекторный рычаг в L-положение;
• снять на болте заглушку;
• после выкручивания болта снять селекторную ручку;
• выдавить снизу блок управления климатическим контролем;
• отжать лапки и снять блок;
• после откручивания болтиков снять панельную накладку;
• отсоединить фишки, позволяющие управлять зеркалами и дверью.

Если потребуется замена штатной магнитолы, то сборка производится в обратном порядке.

Оригинальная штатная магнитола Ниссан Серена С26

Штатная магнитола Ниссан Серена С26 стала устанавливаться на авто такого типа примерно с 2010 и по настоящее время.

При этом оригинальная магнитола Ниссан Серена С26 отличается такими техническими характеристиками:

• объемом оперативной памяти на 512 мегабайт;
• семидюймовым цветным дисплеем;
• сенсорным и жидкокристаллическим экраном;
• опционально подключаемым беспроводным интернетом;
• поддержкой практически всех форматов файлов;
• отменной аудио и видео-системами.

Ниссан Серена С26 адаптирован под русский язык, причем все его карты навигации актуальны для текущего года, что позволяет передвигаться на нем надежно и безопасно.

Кстати, магнитола Ниссан Серена С26 подлежит снятию и замене точно так же, как и вышеуказанные модели.

• Аналоги запчастей на митсубиси паджеро 2

• Как развести колодки на митсубиси кантер

• Какую резину поставить на мазду сх7

• Замена зеркала в козырьке bmw

• Перебрать перед на ниве
