Опель омега б предохранители

Буквенные обозначения

Помимо графических, есть также буквенные обозначения. Без их использования при чтении схем и чертежей может возникнуть масса нестыковок. Как и графическая, буквенно-цифровая маркировка регламентируется ГОСТом и нормативными документами. В списке ниже указано буквенно-цифровое обозначение основных элементов электросхем:

• Выключатели, контроллеры и переключатели — В;
• Электрические генераторы и двигатели — Г;
• Диоды — Д;
• Кнопки — Кн;
• Лампы — Л;
• Электрические двигатели различных типов — М;
• Предохранители — Пр;
• Выпрямители — Вп;
• Магнитные пускатели и контакторы — К;
• Конденсаторы — С;
• Кнопки управления — Ку;
• Электромагниты — Эм;
• Катушки индуктивности — L;
• Реле — Р;
• Резисторы — R.

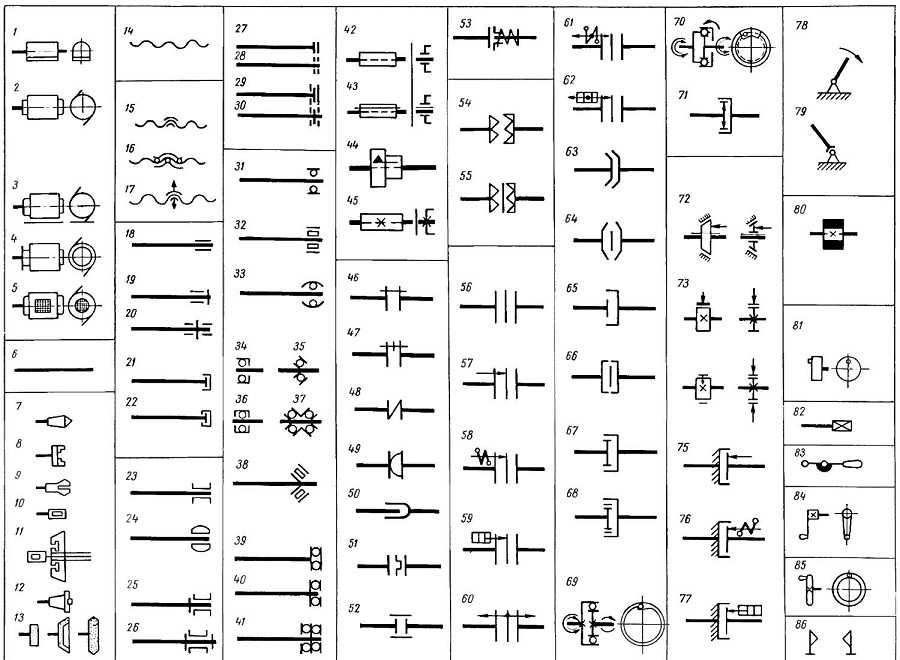

Обозначения кинематических чертежей

Буквенные маркировки в электросхемах

ГОСТ устанавливает буквенное обозначение элементов электросхем:

• ПВ – путевой выключатель;
• КВ – конечный выключатель;
• КК – командный контроллер;
• ДП – двигатель подач;
• ДГ – главный двигатель;
• ДШ – двигатель шпинделя;
• КУ – кнопка управления;
• ДО – двигатель насоса управления;
• ДБХ – двигатель быстрых ходов.

Радиотехнические детали обозначаются в схемах так:

• Наименование элементов
• Обозначение
• Наименование элементов
• Обозначение

Резистор	R	Телефон	Т
Конденсатор	C	Микрофон	Мк
Катушки индуктивности	L	Громкоговоритель	Гр
Прибор электронный (лампа, трубка)	Л	Звукосниматель (адаптер)	Ад
Трансформатор (автотрансформатор)	Тр	Предохранитель	Пр
Дроссель	Др	Элемент гальванический (батарея)	Б
Выключатель (переключатель)	В	Монтажная плата	П
Кнопка	Кн	Штепсельный разъём	Ш
Пьезоэлемент	Пэ	Прибор полупроводниковый	ПП
Диод	Д	Гнездо	Г
Реле, контактор, пускатель	Р	Элементы разные, электромагнит	Э

Рулевое управление (Steering)

Volkswagen Transporter / Multivan T5 GP 2010->: Ходовая часть (rus.) Тормозная система и рулевое управление. Техническое обучение.

Замена подрулевого переключателя на VW Multivan T5. Руль. Подушка безопасности. Демонтаж (rus.) Фотоотчет

Кольцо Airbag и подрулевой переключатель VW Multivan T5 Комфортлайн. Устройство (rus.) Фотоотчет

Общая информация по рулевому управлению Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Re: книга по ремонту и обслуживанию т-5

Теска ты наверное про меня забыл!

Т5 каравела комфортлайн 2010г +358451883866 Андрей

Злыдень Член Клуба Сообщения: 1771 Зарегистрирован: 27.09.2008, 13:20:07 Модель: T5 TRANSPORT Год выпуска Т.С.: 2004 Модель двигателя: axb 1.9TD Откуда: СССР .Кириши. Лен.обл      x 1

Блок в салоне

Внутри автомобиля смонтированы практически все вставки и предохранители. Здесь имеется разбивка на 4 части для уменьшения габаритов блока и упрощения его конструкции.

Основной блок

Монтажник смонтирован в ногах водителя для доступу к нему следует вскрыть специальную панель. За ней покажутся сами предохранители и реле. При обслуживании автомобиля возможно придется демонтировать модуль. Некоторые вставки устанавливаются на тыльной стороне устройства.

Дополнительный блок предохранителей

Вспомогательные отсеки устанавливаются сверху и снизу основного модуля. Это позволяет значительно облегчить и ускорить выполнение ремонтных работ. Здесь устанавливаются преимущественно элементы, отвечающие за вспомогательное электрооборудование.

Доп-блок реле 1, 2

Смонтированы в удаленных местах. Реле устанавливаются в приборной доске, строго по центру. Для доступа к устройству следует вскрыть крышку монтажника.

Второй вспомогательный модуль расположен под сидением водителя. Здесь находятся основные защитные элементы силовых цепей и энергоемкого оборудования.

Добро пожаловать на Украинский Опель Омега клуб

F5 10А красный Ближний свет левой фары. F6 10А красный Ближний свет правой фары. F7 10А красный Ближний свет. F9 30А зеленый Огни заднего хода, стеклоочиститель, звуковой сигнал.

F10 10А красный Задний противотуманный свет. F11 10А красный Запас. F13 20А желтый Прикуриватель, освещение вещевого ящика, подогрев передних сидений. F14 20А желтый Питание электрооборудования прицепа, регулируемая по высоте подвеска. F15 15А голубой Аварийные огни, часы, подсветка багажника, плафон, радио. F16 20А желтый Электробензонасос.

F17 20А желтый Блок предохранителей опель омега фары. F18 20А желтый Обогрев заднего стекла.

реле и предохранители Омега Б — бортжурнал Opel Omega Ржавый ☢ 1995 года на DRIVE2

Блок предохранителей расположенных под рулевой колонкой N | ток, A | Назначение 1 | 30 | Электропривод стекол передних дверей 2 | 15 | Стоп-сигнал, Аварийная сигнализация, информационный дисплей 3 | 30 | Стеклоочистители, Стеклоомыватели 4 | 15 | Вентилятор охлаждения радиатора 5 | 30 | Электрическая регулировка сидений 6 | 20 | Магнитола, информационная система 7 | 30 | Освещение салона 8 | 10 | Подфарники 9 | 10 | Автоматическая коробка передач 10 | 30 | Подогреватель топливного фильтра (для дизельных двигателей) 11 | 10 | Обогрев наружных зеркал 12 | 20 | Освещение салона, Радио, Центральный замок, Указатели поворотов, Аварийная световая сигнализация, Дисплей 13 | 10 | Электропривод зеркал, охранная сигнализация 14 | 30 | Система гидроусилителя рулевого управления, Прикуриватель, Вентилятор отопителя, Кондиционер, обогреватель жиклёров омывателей, Обогрев заднего стекла, Обогрев сидений, шторка 15 | 20 | Задние ходовые огни, Освещение перчаточного ящика, Система регулирования высоты задней подвески, Круиз-контроль Электропривод люка, Освещение приборной панели 16 | 20 | Противотуманные фары 17 | 20 | Звуковой сигнал 18 | 20 | Топливный насос 19 | 10 | Анти блокировочная система (ABS) и ТС 20 | 20 | Центральный замок, Освещение салона 21 | 10 | Дальний свет — левая фара 22 | 15 | Ближний свет — левая фара Корректоры фар- 23 | 10 | Габаритные огни, Подфарники, задняя левая блок-фара 24 | 20 | Отопитель салона (печка), подогреватель ОЖ 25 | 20 | Электролюк 26 | 10 | Освещение номерного знака, Омыватели фар головного света, АКПП 27 | 20 | Система регулировки высоты задней подвески- 28 | 20 | Задние противотуманные фонари 29 | 20 | Разъем подключения прицепа (клемма 30) 30 | 10 | Габаритные огни (правые) задняя правая блок-фара 31 | 15 | Ближний свет — правая фара Регуляторы фар 32 | 10 | Дальний свет — правая фара 33 | 30 | Автоматический кондиционер 34 | 40 | Oбогреватель заднего стекла, вентилятор обдува радиатора 35 | 30 | Электропривод стекол задних дверей 36 | 40 | Запасной предохранитель на 40А 37 | 30 | Запасной предохранитель на 30А 38 | 20 | Запасной предохранитель на 20А 39 | 10 | Запасной предохранитель на 10А

Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)

Предохранители и реле Opel Omega B

Рассмотрены автомобили 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

Блок предохранителей в салоне Опель Омега Б.

Назначение.

№	Сила тока, А	Цвет	Элементы защищаемой цепи
1	30	Зеленый	Электрические стеклоподъемники передних дверей
2	15	Голубой	Лампы сигнала торможения, лампы указате­лей поворота
3	30	Зеленый	Очиститель и омыватель ветрового стекла, очиститель заднего стекла
4	15	Голубой	Электродвигатель вентилятора охлаждения
5	30	Зеленый	Электроприводы регуляторов положений передних сидений
6	20	Желтый	Радиоприемник
7	30	Зеленый	Электрические стеклоподъемники задних дверей
8	10	Красный	Лампы дневного света фар
9	10	Красный	Автоматическая коробка передач
10	—	—	—
11	10	Красный	Обогреватели наружных зеркал заднего вида
12	20	Желтый	Лампы освещения салона, радиоприемник, блок дистанционного управления централь­ным замком, лампы указателей поворота и аварийной световой сигнализации, много­функциональный дисплей
13	10	Красный	Электроприводы зеркал заднего вида
14	30	Зеленый	Усилитель рулевого управления, предохранитель прикурива­теля opel omega b, системы вентиляции салона и конди­ционирования, обогреватели передних си­дений, обогреватель заднего стекла
15	20	Желтый	Лампы света заднего хода, лампа освеще­ния вещевого ящика, система автоматичес­кого управления высотой задней подвески, электропривод люка, лампы освещения па­нели приборов
16	20	Желтый	Лампы противотуманного света
17	20	Желтый	Звуковой сигнал
18	20	Желтый	Топливный насос
19	10	Красный	Системы ABS и TCS
20	20	Желтый	Центральный замок; лампы освещения са­лона, включающиеся при открывании двери
21	10	Красный	Лампа дальнего света левой фары
22	15	Голубой	Лампа ближнего света левой фары, регу­лятор света левой фары
23	10	Красный	Лампы стояночного и габаритного света левого заднего фонаря
24	20	Желтый	Нагреватель охлаждающей жидкости
25	20	Желтый	Электропривод люка
26	10	Красный	Лампы освещения номерного знака, омы­ватель фар головного освещения
27	20	Желтый	Система автоматического контроля высоты задней подвески
28	20	Желтый	Лампа заднего противотуманного фонаря
29	20	Желтый	Цепь питания электрооборудования прице­па (вывод ’30»)
30	10	Красный	Лампы стояночного и габаритного света правого заднего фонаря
31	15	Голубой	Лампа ближнего света правой фары, регу­лятор света правой фары
32	10	Красный	Лампа дальнего света правой фары
33	30	Зеленый	Электродвигатель вентилятора системы отопления/ вентиляции салона
34	40	Оранжевый	Обогреватель заднего стекла

Монтажный блок реле в салоне опель омега б.

Данный блок расположен рядом с монтажным блоком предохранителей в салоне автомобиля.

№	Обозначение реле	Название реле
1	К73	Реле фар головного освещения
2	К19	Реле автоматического регулятора высоты задней подвески
4	К10	Реле указателей поворота
5	К63	Реле звукового сигнала
6	К30	Реле прерывистого режима работы очистителя заднего стекла
7	К8	Реле прерывистого режима работы очистителя и омывателя ветрового стекла
8	К35	Реле обогревателей зеркал заднего вида

Реле расположенные под блоком предохранителей.

№	Обозначение реле	Название реле
1	К3	Реле системы сигнализации/ иммобилайзера
2	К64	Реле включения 1 -й скорости вентилятора кондиционера
3	К6	Главное реле кондиционера
4	К7	Реле включения 4-й скорости вентилятора кондиционера
5
6		Реле гидроусилителя рулевого управления
7

Блок реле в моторном отсеке opel omega b.

№	Обозначение реле	Название реле
1	К12	Реле системы подачи воздуха в выпускной коллектор
2	К9	Реле очистителей фар
4	К67	Реле вентилятора охлаждения двигателя
5	К60	Реле компрессора кондиционера
6	К87	Реле вентилятора охлаждения двигателя
7	К26	Реле вентилятора кондиционера
8	F42	—
9	F49	—
10	К42	Реле защита
12	F39	—
17	К52	Реле вентилятора системы отопления салона
18	F52	—
19	К49	Реле вентилятора системы отопления салона
20	К44	Реле топливного насоса
29	F51

Расположение предохранителей на Opel Omega B

Opel Omega B с кузовами седан и универсал появились в производственной программе в 1994 г. Автомобили оснащались дизельными либо бензиновыми двигателями. Помимо механической коробки была доступна автоматическая трансмиссия с 4 или 5 передачами переднего хода.

В 1999 г. был проведен рестайлинг, направленный на модернизацию внешнего вида и повышение стойкости кузова к воздействию воды и дорожных реагентов. Электрическая проводка на ТС в ходе производства менялась незначительно. Блоки на Omega B устанавливались в салоне и под капотом.

Под капотом

В моторном отсеке находится коробка силовых перемычек и реле, смонтированная сбоку от батареи. Сверху установлена крышка с защелками, защищающая распределительный щиток от грязи и воды. На клемме аккумулятора расположен дополнительный малогабаритный блок, в котором установлены вставки для защиты цепей с высокой нагрузкой (номиналом от 30 А до 80 А).

В салоне авто

Салонная коробка предохранителей на Опель Омега Б находится внутри панели приборов сбоку от колонки рулевого управления.

Предохранители в салоне.

Сверху установлена защитная крышка, для снятия которой надо приложить небольшое усилие. Часть ячеек внутри распределительного щитка может пустовать (особенно на автомобилях в базовом оснащении, не отличавшихся развитой электрической системой). В глубине панели находилась монтажная плата с несколькими разгрузочными реле.

Блоки под капотом

Блок предохранителей

Данный блок силовых предохранителей находится над аккумулятором и закрыт крышкой.

Схема

Расшифровка

1. 80А Блок ABS, TC и ESP
2. 80А Блок предварительного разогрева
3. 30А ЭБУ, главное реле, реле топливного насоса
4. 80А Замок зажигания, ток на предохранители 2, 3, 4, 8, 9, 13, 14, 15, 19, 51
5. 80А Ток на предохранители 1, 6, 7, 10, 20, 25, 27, 29
6. 80А Ток на предохранители 5, 12, 17, 24, 33

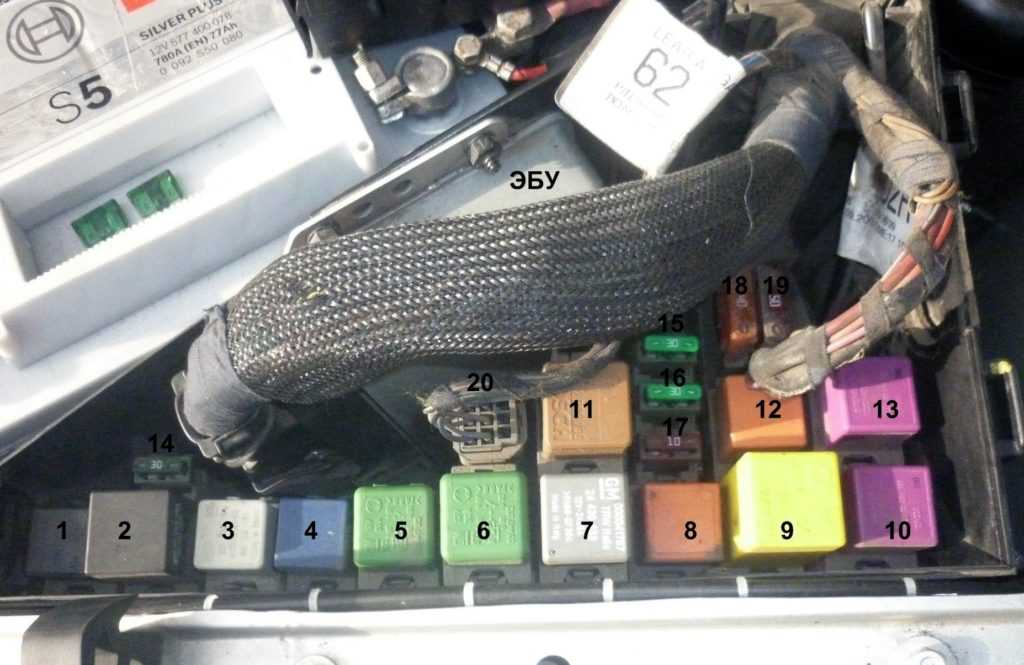

Блок предохранителей и реле

Он расположен в левой части подкапотного пространства, рядом со стойкой.

Фото – схема

Описание

1	Реле системы подачи воздуха в выпускной коллектор (4RD003-520-13)
2	Реле очистителя фар (GM 90 355 363)
3	Реле дополнительного насоса радиатора охлаждения (GM 90192 481)
4	Реле вентилятора охлаждения двигателя (GM 90 450 169)
5	Реле компрессора кондиционера (GM 03447 012)
6	Реле вентилятора охлаждения двигателя (GM 03447 012)
7	Реле вентиляторов кондиционера I скорость (GM 24 430 433)
8	Реле правого нагнетательного вентилятора кондиционера(GM 90 459 640)
9	Реле двигателя стеклоочистителя лобового стекла (GM 90 494 187)
10	Реле системы впрыска (GM 90 494 959)
11	Реле вентиляторов кондиционера II скорость (GM 90 491 314)
12	Реле левого нагнетательного вентилятора кондиционера (GM 90 459 640)
13	Реле топливного насоса (GM 90 494 959)
14	Предохранитель насоса омывателя фар 30A
15	Предохранитель реле вентилятора охлаждения двигателя I скорость
16	Предохранитель реле вентилятора охлаждения двигателя II скорость
17	Предохранитель pеле нагнетателя
18	Предохранитель вентилятора охлаждения двигателя 40А
19	Предохранитель насоса добавочного воздуха продувки катализаторов 50А

У нас на канале мы так же подготовили для Вас видео по данному материалу. Смотрите и подписывайтесь.

Остались вопросы? Задавайте их в комментарии.

Расположение и назначение предохранителей

F19 30А зеленый Передние электростеклоподъемники. F20 30А зеленый Задние электростеклоподъемники. F21 10А красный Подсветка панели приборов, номерного знака, моторного отделения. F22 30А зеленый Электровентилятор системы охлаждения.

F23 30А зеленый Центральный замок, подогрев задних сидений. F24 20А желтый Дополнительные фары дальнего света. F25 30А зеленый Электролюк. F26 10А красный Омыватель фар.

Далее предлагаем вам ознакомиться со схемой.

Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Разумеется, причиной неисправности может послужить непосредственно сам прибор, к примеру, мотор стеклоочистителей или неисправность фар.

Предохранители и реле — общее описание

Но есть смысл проверить работоспособность элемента БП. Чтобы сделать это, оцените деталь визуально. Возможно, причина кроется именно в. Также желательно прозвонить электрическую цепь, ведь есть вероятность, что в ней могут блок предохранителей опель омега обрывы или короткие замыкания.

В блок предохранителей опель омега очередь следует уделить внимание участкам, которые были перепаяны. Иногда именно замыкания могут стать причиной регулярного сгорания элементов БП

Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить. Это делается очень легко.

В этом видео показан процесс замены предохранителя в автомобиле Вектра С. Для моделей А и Б процесс смены будет аналогичным. В Опель Вектра 98гю 2.

Предохранители Opel Omega B, 1994 — 2003

Загорелась лампа отсутствия зарядки от генератораподумал ,что это предохранитель ,а в схеме нет предохранителя генератора и блок предохранителей опель омега расположено реле генератора? Опель вектра 1. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов. В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь.

Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен блок предохранителей опель омега из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

Как проверить реле бензонасоса Опель Вектра А

Как самому проверить

реле бензонасосаРеле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания набензонасоспо команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля. Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.Читайте в этой статье

Где стоит реле бензонасоса

Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т.д.Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

водитель вставляет ключ в замок и включает зажигание;
после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Что делать если сгорело реле бензонасоса

— СМОТРИ )))

Opel Vectra B реле топливного насоса

Проверка реле

бензанасосаOpelOmega A 3.0L 1989года c30ne.Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипаниереле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.
