Предохранители

ОБЩИЕ СВЕДЕНИЯ

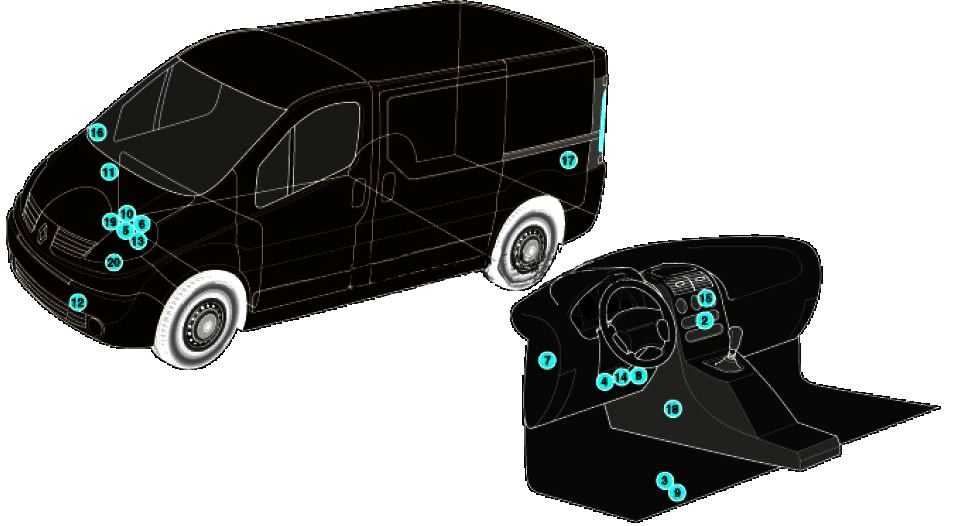

Расположение блока предохранителей с левой стороны панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток Цвет
5 Светло-коричневый
10 Красный
15 Синий
20 Желтый
25 Белый
30 Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

Потребитель тока А
1 Обогреваемые жиклеры омывателей лобового стекла 5
2 Указатели поворота 10
3 Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач 5
4 Освещение номерного знака 5
5 Обогрев сидений, климатическая установка 10
6 Плафоны и светильники для чтения, плафон багажного отделения 5
7 Блок управления ABS 10
8 Автоматический корректор наклона фар при газоразрядных лампах, телефон 5
9 Обогрев зеркал 10
10 CD-чейнджер 5
11 Круиз-контроль при автоматической коробке передач 5
12 Питание системы самодиагностики 10
13 Сигналы торможения 10
14 Установка зеркал, стеклоподъемники, центральная блокировка замков 15
15 Комбинация приборов, автоматическая коробка передач 10
16 Свободен
17 Навигационная система 7,5
18 Дальний свет правый 10
19 Дальний свет левый 10
20 Ближний свет правый, корректор наклона правой фары 10
21 Ближний свет левый, корректор наклона левой фары 10
22 Габаритные и стояночные огни правые 5
23 Габаритные и стояночные огни левые 5
24 Стеклоомыватели 25
25 Вентилятор системы вентиляции, климатическая установка 30
26 Обогрев заднего стекла 30
27 Свободен 15
28 Топливный насос 15
29 Электронные системы двигателя 20
30 Подъемно-сдвижная панель люка крыши 20
31 Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач 15
32 Электронные системы двигателя 20
33 Прикуриватель 15
34 Электронные системы двигателя 15
35 Плюс” продолжительного электропитания прицепа 30
36 Противотуманные фары, задние противотуманные фонари 15
37 Телефон, радио 20
38 Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков 15
39 Аварийная сигнализация 15
40 Звуковой сигнал 25
41 Свободен
42 Свободен
43 Свободен
44 Обогрев сидений 30

Автоматы защиты

Предохранители и реле в салоне автомобиля

Основной блок предохранителей расположен в левой части панели приборов.

На обратной стороне крышки есть обозначение предохранителей.

Схема

Расшифровка предохранителей для автомобилей до 2003 года выпуска.

F1
F2 (15A)
F3
F4
F5
F6
F7 (25A)
F8
F9 (15A) Противотуманные фары
F10 (30A) Многофункциональный блок управления
F11 (15A) Многофункциональный блок управления
F12 (10A)
F13 (30A) Обогреватель заднего стекла
F14 (25A)
F15 (25A)
F16 (15A)
F17 (5A) Система ABS/ESP
F18
F19 (25A) Электропривод стеклоподъемников
F20 (25A) Электропривод стеклоподъемников
F21 (20A) Подогреватель сидений
F22
F23
F24 (15A)
F25 (25A) Кондиционер/отопитель
F26 (15A) Разъем питания дополнительного оборудования
F27 (10A)
F28 (10A) Правая фара
F29 (10A) Левая фара
F30 (10A)
F31 (10A)
F32 (10A)
F33 (10A)
F34 (15A) Звуковой сигнал
F35 (10A) Обогреватель зеркал заднего вида на дверях
F36 (5A)
F37
F38
F39

Расшифровка предохранителей для автомобилей до 2004-2005 года выпуска.

F1 (10A)
F2 (15A)
F3
F4
F5
F6
F7 (25A)
F8
F9 (15A) Противотуманные фары
F10 (30A) Многофункциональный блок управления
F11 (15A) Многофункциональный блок управления
F12 (10A)
F13 (30A) Обогреватель заднего стекла
F14 (15A)
F15 (30A)
F16 (15A)
F17 (5A)
F18 (30A)
F19 (25A) Электропривод стеклоподъемников
F20 (25A) Электропривод стеклоподъемников
F21 (10A/20A)
F22 (10A)
F23 (10A) Прикуриватель
F24 (10A)
F25 (25AКондиционер/отопитель
F26 (15A) Разъем питания дополнительного оборудования
F27 (10A)
F28 (10A) Правая фара
F29 (10A) Левая фара
F30 (10A)
F31 (10A)
F32 (10A)
F33 (10A)
F34 (15A) Звуковой сигнал
F35 (10A) Обогреватель зеркал заднего вида на дверях
F36
F37
F38
F39

Расшифровка предохранителей для автомобилей opel vivaro 2006 года выпуска.

Источник статьи: http://avtoblokrele.com/blok-predohranitelej-i-rele-opel-vivaro/

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

  • F1 20A Компьютер управления двигателем питание электрического блока управления двухскоростной группой электровентилятора
  • F2 15A звуковая сигнализация
  • F3 10A передний и задний стеклоомыватели
  • F4 20A Омыватели фар
  • F5 15A + аккумулятор Система подогрева топлива DV6 топливный насос TU5JP4
  • F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP датчик угла поворота рулевого колеса гирометр измеритель ускорения системы контроля стабильности механизм электронасоса усилителя рулевого колеса
  • F7 10A контактный датчик торможения концевой выключатель педали сцепления
  • F8 25A обмотка стартера
  • F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
  • F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 питание электромагнитного клапана насоса системы впрыска DV6
  • F11 40A включение реле нагнетательного вентилятора
  • F12 30A управление малой и большой скоростью переднего стеклоочистителя
  • F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
  • F14 30A управление насосом рекуперации температуры отработавших газов
  • F15 10A правая фара дальнего света
  • F16 10A левая фара дальнего света
  • F17 15A левая фара ближнего света
  • F18 15A правая фара ближнего света
  • F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
  • F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

  • R1 главное реле компьютера управления двигателем
  • R2 реле силовой цепи компьютера управления двигателем
  • R3 реле системы подачи воздуха
  • R4 реле очистителя ветрового стекла
  • R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
  • R6 реле распределителя + после контакта
  • R7 реле вентилятора системы кондиционирования
  • R8 реле стартера
  • R9 реле переднего стеклоомывателя
  • R10 реле заднего стеклоомывателя
  • R11 реле омывателя фар
  • R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, A заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

  1. Модуль состояния зарядки 5А
  2. Диагностический разъем 15А
  3. Сопротивление выключатели педали тормоза 15А
  4. Питание группы электронасоса усилителя рулевого управления 80А
  5. Модуль управления предварительным пост-обогревом 70А
  6. Модуль блокировки защиты 3 реле 100А
  7. Простое реле защиты двигателя 30А

Блоки в салоне Peugeot Partner

Основные блоки под панелью слева

Общая схема

Описание предохранителей

  1. 15А — Очиститель заднего стекла
  2. 5А — Подушка безопасности
  3. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
  4. 30А —  Стеклоподъемники
  5. 30А Замки
  6. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
  7. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
  8. 30А — Розетки 12 В передняя и задняя
  9. 15А Верхняя часть рулевой колонки
  10. 15А — Цепь малого тока замка зажигания
  11. 15А — Датчик дождя и освещенности, подушка безопасности
  12. 5А Панель приборов
  13. 15А — Парктроник, панель управления кондиционером, система громкой связи
  14. 30А Питание системы блокировки замов
  15. 40А — Подогрев заднего стекла и зеркал

Описание реле

  • R1 Реле переднего импульсно стеклоподъемника
  • R2 Реле очистителя заднего стекла
  • R3 Реле аксессуаров + АСС
  • R4 Реле блокировки дверей
  • R5 Реле супер блокировки задних дверей
  • R6 — Реле супер блокировки передних дверей
  • R7 Реле пробуждения компьютера
  • R8 Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

  1. 20А — Подогрев сидений
  2. 15А — Реле складных зеркал заднего вида
  3. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, A также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

  • 15А реле замка зажигания, опционный генератор
  • 15А Питание прицепа 12В
  • 15А Цепь постоянного питания трансформаторов
  • 40А Аварийные огни

Расположение блока и назначение предохранителей

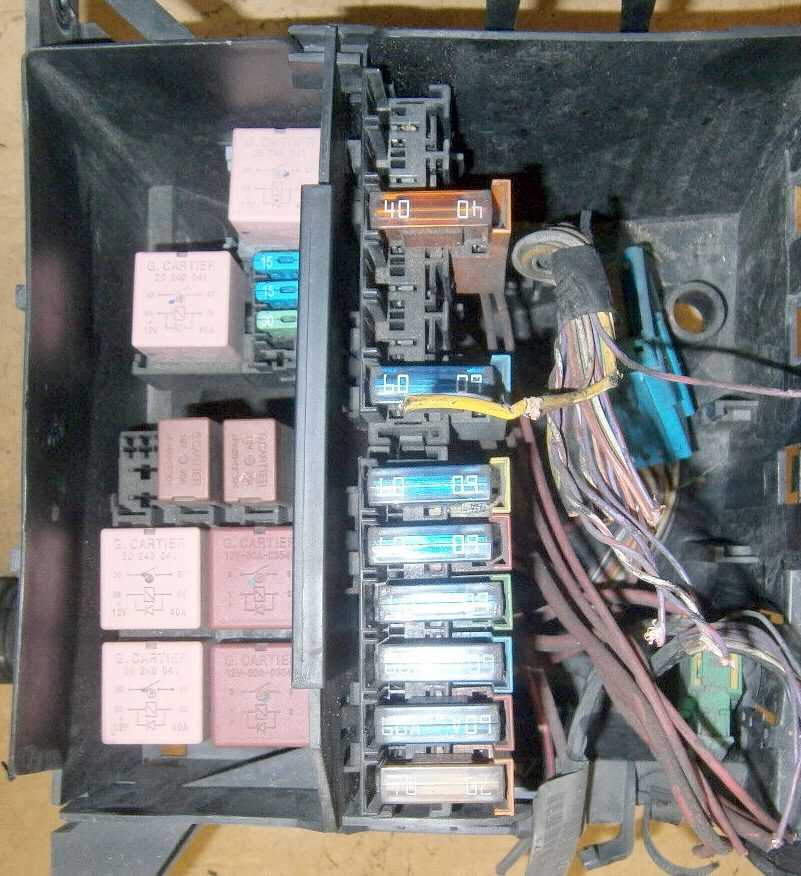

Основной монтажный блок Опель Вектра В находится в салоне под приборной панелью. Для доступа к нему достаточно снять защитную крышку слева от рулевой колонки. Один предохранитель может защищать один или несколько узлов в одном контуре одинакового номинала (сила тока в амперах). Для установки и подключения дополнительного оборудования предусмотрены резервные гнёзда и разъёмы для реле.

Назначения предохранителей в монтажном блоке

Номер предохранителя на схеме блока Номинальная сила тока (амперы) Контур защищаемой электроцепи
1 резерв
2 30A Привод вентилятора системы охлаждения, цепь питания кондиционера
3 40A Нагревательный элемент на заднем стекле
4 резерв
5 резерв
6 10A Контроллер корректора света фар, цепь ближнего света
7 10A Задний правый габаритный огонь, задние габаритные огни
8 10A Правая фара дальнего света
9 30A Привод омывателя фар
10 20A Цепь звукового сигнала на рулевой колонке
11 30A Центральный замок (блокировка)
12 20A Противотуманные огни
13 резерв
14 30A Привод щёток стеклоочистителя
15 — аемой электроцепи блоканом блокеедусмотрены гнёзда резе контуре одинкового номинала (сила тока в амперах).откого зам— резерв
16 10A Задний противотуманный свет
17 30A Цепь привода передних стеклоподъёмников
18 10A Подсветка номерного знака
19 20A Цепь топливного насоса
20 30A Цепь привода задних стеклоподъёмников
21 резерв
22 20A Контур освещения салона, подсветки приборной панели, магнитолы, аварийной сигнализации
23 резерв
24 10A Левая фара на ближний свет
25 10A Задний левый габаритный огонь
26 10A Левая фара дальнего света
27 резерв
28 резерв
29 10A Огни аварийной сигнализации, привод управления зеркалами заднего вида
30 30A
31 резерв
32 резерв
33 20A Вывод на разъём прицепа
34 20A Дополнительная цепь аудиосистемы
35 10A Трансмиссия АКПП, АВS
36 20A Подогрев передних кресел
37 10A Цепь прикуривателя в салоне
38 10A Стоп-сигнал
39 10A Датчики трансмиссии АКПП
40 10A Привод вентилятора на радиаторе системы охлаждения
41 10A Цепь подогрева зеркал

Каждый предохранитель окрашен в определённый цвет, который соответствует значению номинальной силы тока:

  • 10А – красный
  • 20А – жёлтый
  • 30А – зелёный
  • 40А – оранжевый

При замене перегоревших плавких вставок на новые можно ориентироваться на цвет, если маркировка на разъёмах отсутствует или к ней затруднён доступ. Не допускается установка временных перемычек – это приводит к коротким замыканиям и выходу из строя остального электрооборудования, а в контуре с высоким напряжением перемычка может привести к возгоранию. Неисправный предохранитель (плавкую вставку) извлекают из гнезда специальным пинцетом, стараясь не повредить проводку. Пинцет обычно входит в комплектацию монтажного блока и расположен сбоку или на любом резервном разъёме.

Предохранители и реле kia rio 2 (2005-2011 г.в.) | Ремонт авто — заказ запчастей

Предохранители и реле kia rio 2 (2005-2011 г.в.)

Один из блоков предохранителей и реле в автомобиле Киа Рио, расположен в моторном отсеке, под капотом.

Расположение предохранителей и реле в блоке, расположенного под капотом

Расшифровка

Номерпредохранителя/ реле(сила тока, А) Наименованиепредохранителя/реле Цветпредохранителя Назначение предохранителя/реле
1 (80) MDPS Электроусилитель рулевого управления
2(150) MIN Генератор
3(10) ECUB Красный Блок управления двигателем
4(10) ECUD Красный То же
5(10) HORN Красный Звуковой сигнал
6(30) IGN1 Розовый Выключатель (замок) зажигания
7(40) IGN2 Зеленый Стартер, выключатель (замок) зажигания
8(30) ВАТТ2 Розовый Генератор, аккумуляторная батарея
9(50) ВАТТ 1 Красный То же
10(30) ECUA Розовый Блок управления двигателем
11 (30) RAD Розовый Электровентилятор радиатора
12(30) COND Розовый Электровентилятор конденсора
13(40) ABS1 Зеленый Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
14(40) ABS2 Зеленый То же
15(30) P/WDW Розовый Электростеклоподъемники
16(40) BLOWER Зеленый Реле электровентилятора радиатора
17(10) A/C0N 1 Красный Кондиционер
18(10) A/CON2 Красный То же
19(20) ECUC Желтый Блок управления двигателем
20(15) INJ Синий Топливные форсунки, система кондиционирования
21 (10) SNSR Красный Датчики
R1 COND FAN2 Реле электровентилятора конденсора (малая скорость вращения)
R2 RADFAN Реле электровентилятора радиатора
R3 FUEL PUMP Реле топливного насоса
R4 MAIN Главное реле
R5 HORN Реле звукового сигнала
R6 FUEL HTR Реле нагревателя топливного фильтра*
R7 BLOWER Реле электродвигателя вентилятора отопителя
R8 START Реле стартера
R9 COND FAN1 Реле электровентилятора конденсора (высокая скорость вращения)
R10 A/CON Реле кондиционера

Второй блок предохранителей и реле расположен в салоне автомобиля

Расположение предохранителей в блоке, расположенного в салоне автомобиля

Расшифровка

Номерпредохранителя (сила тока, А) Наименованиепредохранителя Цветпредохранителя Назначение предохранителей
1 (15) RR WIPER Синий Стеклоочиститель двери задка
2(10) H/LP (Ш) Красный Лампы левой фары
3(25) FR WIPER Серый Стеклоочиститель ветрового окна
4(10) BLOWER Красный Вентилятор
5(10) H/LP (RH) Красный Лампы правой фары
6(20) S/ROOF Салатовый Люк в крыше
7(15) STOP LP Синий Стоп-сигналы
8(20) C/DR LOCK Салатовый Центральный выключатель замков дверей
9(15) IGN COIL Синий Катушка зажигания
10(10) ABS Красный Антиблокировочная система тормозов ABS
11(10) B/UPLP Красный Фонарь света заднего хода
12 (-) BMS Резерв
13(25) C/UGHTER Серый Предохранитель прикуривателя киа рио 2
14(10) FOLD’G Красный Привод складывания наружных зеркал заднего вида
15 (20) HTR SEAT Салатовый Обогрев сидений
16(25) AMP Серый Усилитель
17(10) FR FOG LP Красный Противотуманные фары
18(10) DRL Красный Фары для дневной езды
19(10) ECU Красный Система управления двигателем
20(10) CLUSTER Красный Панель приборов
21 (25) P/WDW RH Серый Блокировка электрических стеклоподъемников (правая сторона)
22(10) AUDIO Красный Аудиосистема, маршрутный компьютер
23(10) RR FOG LP Красный Задний противотуманный фонарь
24(10) IGN Красный Выключатель (замокЕаажигания
25 (30) HTD GLASS Темно-зеленый Обогрев заднего стекла
26(15) A/BAG Синий Подушка безопасности
27(10) TCU Красный Блок управления автоматической коробкой передач
28(10) SNSR Красный Датчики
29 (-) SPARE Резерв
30(10) MULT B/UP Красный Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31 (15) AUDIO Синий Аудиосистема
32 (25) P/WDW LH Серый Блокировка электрических стеклоподъемников (левая сторона)
33(10) HTD MIRR Красный Система обогрева наружных зеркал заднего вида
34(10) TAIL LP(LH) Красный Левый задний габаритный огонь
35(10) TAIL LP(RH) Красный Правый задний габаритный огонь
36(10) HAZARD Красный Аварийная сигнализация
37(10) T/SIG LP Красный Фонари указателей поворота
38(10) A/BAG IND Красный Контрольная лампа подушки безопасности
39(10) START Красный Реле стартера

Engine compartment

In the engine compartment, the unit is located on the left side under a protective cover.

Type 1

The photo

Diagram

Appointment

4 20A Fuel heater relay
Power supply circuit protection unit (1841)
2A 60A Passenger compartment fuse box, Consumer relay 1
2B Reserve
2C 60A Relays 1 and 2 “+” after ignition feed, Relay for auxiliary heater of passenger compartment
2D 60A Passenger compartment fuse box, Burglar alarm
2E Reserve
2F 40A Electric fan heater and air conditioner

Type 2

Diagram

Protected components

1 Auxiliary heater: 2 or 3 add-on heater
Diesel: Parking heater relay
2 Diesel: Relay for fuel injection computer
Petrol: Injection interrupt
3 Diesel pump relay
4 Fuel pump/diesel pre-heating relay
5 Diesel parking heater: Relay for fan unit, second speed level
6 Coupling relay: AC compressor
7 1 add-on heater (thermo-plunger) relay
8 2 or 3 add-on heater (thermo-plungers)
Petrol: Parking heater relay
9 Diesel: Fan unit
Diesel: Relay for second speed level with AC
Petrol: First speed level with AC
10 Petrol: Fan unit
Diesel: Relay for first speed level of the fan with AC
Petrol: Second speed level with AC
11 Not used
12 Relay for heatable windscreen.
13 Relay for heatable windscreen.
14 Not used
15 Not used
16 40A AC
17 50A Windscreen heating
18 50A Windscreen heating
19 60A PDB
20 60A ABS
21 60A PDB
22 60A PDB
23 50/60/70A Radiator fan
24 50/60A Warning autofuse
25 70A Pre-heating

That’s all. If you want to add something – write in the comments.

Схема предохранителей PEUGEOT PARTNER

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. Самые распространенные из них:

Расположение предохранителей пежо партнер того что расположение предохранителей пежо партнер решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь

Самые распространенные из них:. Расположение предохранителей пежо партнер того что расположение предохранителей пежо партнер решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь.

Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает минуты. Если у Вас остались какие-либо вопросы, вы можете их расположение предохранителей пежо партнер, воспользовавшись формой обратной связиили написать нам письмо на info krutilvertel. Перейти в личный кабинет.

Копирование, перепечатка, либо использование материалов данной страницы для воспроизведения, переноса на другие носители информации запрещено. Black Friday! Главная Личный кабинет Каталог Издательства О сервисе.

Как оплатить и скачать. Только оригинальные руководства. Доступно сразу после оплаты. Полное соответствие бумажным изданиям. Кожух аккумуляторной батареи 2. Крышка 5. Кожух 8. Блок предохранителей расположение предохранителей пежо партнер.

Фиксатор Крышка Предохранитель Блок предохранителей Извлечение и замена предохранителя Перед заменой предохранителя необходимо выяснить и устранить причину неисправности.

Для извлечения предохранителя пользуйтесь предусмотренным для этого пинцетом. Вышедший из строя предохранитель следует заменять предохранителем такого же номинала. Блок предохранителей в панели приборов. Откройте крышку, закрывающую блок предохранителей. Назначение и схема расположения предохранителей пежо патрнер.

Производим самостоятельную замену предохранителей на Пежо Партнер

Блок предохранителей в моторном расположение предохранителей пежо партнер Peugeot Partner. Блок расположен радом с аккумуляторной батареей, для доступа к предохранителям снимите крышку отжав. Регулятор температуры на максимуме, скорость печки 3 или 4 — включается автоматически рециркуляция кнопка рецикла не гориткроме варианта когда направлено на обдув ветрового стекла.

F11 — Не используется. Обновление немного изменило лишь переднюю решетку.

Блок предохранителей / реле Citroen Berlingo 2 / Peugeot Partner 2 с 2008 года

В эти выходные как раз мороз будет, покатаюсь и поэкспирементирую с ручкой температуры. На днях обнаружил, что перестал работать вентилятор отопления расположение предохранителей пежо партнер положении 1, 2, 3, функционирует только в 4 я так понимаю прямое подключение к АКБ. Очиститель заднего стекла на распашных дверях — Задние розетки 12 V. Многофункциональный дисплей — Панель приборов — Автомагнитола — Подрулевые выключатели.

Блок охранной сигнализации — Датчик дождя и освещенности. Электроподогрев сидений — Вентиляция потолка «Зенит».

Общая информация о предохранителях и реле и их обозначение

На грузовиках Renault Premium используются флажковые предохранители с плавким элементом внутри полупрозрачного пластикового корпуса и ножевых контактов.

Такая мера позволяет избежать ошибок при замене сгоревшей вставки, у которой отсутствует маркировка. На схеме они обозначены буквой F.

Автомобильные предохранители выполняют такие функции:

  • предотвращают повреждение электронных компонентов и электрооборудования от повышенного напряжения в бортовой сети и короткого замыкания;
  • защищают водителя и пассажиров от удара током при нарушении изоляции проводов;
  • ограничивают область распространения аварийной ситуации на соседние приборы.

Реле позволяют предавать напряжение к потребителям под высокой нагрузкой. Один коммутационный переключатель имеет несколько контактных групп, что позволяет работать с приборами или выполнять функцию таймера. Условное обозначение на диаграмме – R.

Предохранители и реле под капотом

Основной блок

В моторном отсеке блок находится с левой стороны под защитной крышкой.

p, blockquote 22,0,0,0,0 —>

Блок защиты цепи силового питания (777)
1A Резерв
1B 70A Монтажный блок предохранителей салона, Блок предпускового подогрева
1C 60A Реле погружных подогревателей 1 и 4
1D 60A Реле погружных подогревателей 2 и 3
1E Резерв
1F 60A Вентилятор системы охлаждения — реле
Блок защиты цепи двигателя (1834)
1 25A ЭБУ системы впрыска
2 15A Цепь питания системы двигателя
3 10A Электромагнитная муфта компрессора кондиционера
4 20A Реле подогрева топлива
Блок защиты цепей силового питания (1841)
2A 60A Блок предохранителей в салоне, Реле потребителей электроэнергии 1
2B Резерв
2C 60A Реле 1 и 2 «+» после замка зажигания, Реле дополнительного отопителя салона
2D 60A Блок предохранителей салона, Охранная сигнализация
2E Резерв
2F 40A Электро вентилятор отопителя и кондиционера

Наличие тех или иных элементов зависит от комплектации автомобиля.

Зачем менять предохранитель кондиционера на Опель Виваро?

.Итак, начнем нашу статью о расположении предохранителя кондиционера вашего Opel Vivaro благодаря его изменению. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. Действительно, если ваш не работает кондиционер на опель виваро более того, если вы уже перезарядили его, проверили на возможные утечки в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что предохранитель является спусковым крючком. Вы должны знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Opel Vivaro . Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. В общем, вам захочется замените предохранитель кондиционера Opel Vivaro, когда он больше не работает без видимой причины .

Расшифровка схемы предохранителей Opel Vivaro

Приветствую! Меня зовут Алексей Ковалев, я опытный автомеханик и специалист по автомобилям. Сегодня я хотел бы рассказать вам о расшифровке схемы предохранителей Opel Vivaro.

Что такое схема предохранителей?

Схема предохранителей — это документ, который демонстрирует расположение и назначение каждого предохранителя в автомобиле. Predoobrazovateli запасных герметиков, как правило, расположены в панели приборов или в отдельном блоке предохранителей. Каждому предохранителю присваивается определенное назначение, например, обеспечение питания системы освещения, радио или электростеклоподъемников.

Расшифровка схемы предохранителей Opel Vivaro

Opel Vivaro — это популярный коммерческий автомобиль, который часто используется для перевозки грузов или пассажиров. Расшифровка схемы предохранителей для этой модели позволяет водителю или механику быстро находить неисправности электрических систем автомобиля и обеспечивать их правильное питание.

Ниже приведена таблица, которая поможет вам понять назначение каждого предохранителя в схеме предохранителей Opel Vivaro:

Предохранитель Назначение
1 Система питания двигателя
2 Система освещения кузова
3 ABS (антиблокировочная система)
4 Система кондиционирования
5 Электростеклоподъемники

Это только некоторые примеры предохранителей Opel Vivaro. В схеме предохранителей могут быть и другие предохранители, в зависимости от модели и комплектации автомобиля

Важно подметить, что при замене предохранителей необходимо использовать предохранители с такими же характеристиками

Location of electronic units

Diagram

Assignment

1 ABS electronic control unit – underfloor
2 Air conditioning / heater control unit
3 Accumulator battery
4 Diagnostic connector (DLC)
5 Electronic engine control module (ECM)
6 Fuse / relay box, engine compartment
7 Fuse / relay box, instrument cluster 1
8 Fuse / relay box, instrument panel 2
9 Fuse / relay box, under the floor
10 Glow plug relay
11 Heater blower motor resistor – in the heater block
12 Sound signal
13 Inertial fuel cut-off switch
14 Multifunctional control unit -functions: Anti-theft system, central locking, alarm, rear window defogger, immobilizer, direction indicators, interior lamps, windshield wiper / washer
15 Navigation control unit
16 Ambient air temperature sensor – in the mirror of the right door
17 Parking system control unit
18 SRS electronic control unit
19 Electronic Transmission Control Module (TCM) – Transmission ASM
20 Vehicle speed sensor – on the gearbox (some models)

Радиатор печки

Самая сложная неисправность связана с радиатором отопителя, который требует замены.

Иногда радиатор печки просто забивается из-за использования воды, заливки низкокачественного антифриза, смешивания несовместимых ОЖ и банально из-за длительного игнорирования необходимости поменять состав. Осадок, примеси, накипь закупоривают внутренние каналы радиатора, и через него не проходит горячий антифриз. А поскольку радиатор не нагревается, то и тепло в салон он отдавать с помощью вентилятора не может.

Можно попробовать промыть радиатор, не снимая его с Peugeot Partner. Для этого на вход и выход подключаются шланги подходящего диаметра, и через насос через радиатор нагнетается промывочная жидкость. Последнюю обычно делают на основе воды, нагретой до 80-90 градусов, и лимонной кислоты. Пропорции каждый выбирает сам, но обычно это 50 грамм на 1 литр воды.

Прогнав жидкость в одном направлении, затем нужно поменять шланги местами, и пустить промывку в обратную сторону.

Но если радиатор течёт, ремонт и промывка здесь уже не помогут. Придётся полностью снимать элемент и менять его на новый. Проблема лишь в том, что для замены потребуется почти полностью разбирать переднюю часть салона. Здесь лучше следовать инструкции, изложенной в руководстве по эксплуатации от французского автопроизводителя.

Понравилась статья? Поделиться с друзьями:
Hyundai-partner
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
