Замена предохранителей lexus rx 270 / 350 / 450h с 2010 года

Предохранители и блоки реле для Lexus RX 350 (XU30) (2007-2009) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Lexus RX 350 (XU30) (2007, 2008, 2009).

Проверка и замена предохранителей

Предохранители предназначены для перегорания, защищая жгут проводов и электрические системы от повреждений. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители. Внимательно посмотрите на предохранитель. Если тонкий провод внутри сломан, предохранитель перегорел. Если вы не уверены или слишком темно, чтобы разглядеть его, попробуйте заменить предполагаемый предохранитель на предохранитель того же номинала, который, как вы знаете, является хорошим.

В случае, если у вас нет запасного предохранителя, в экстренной ситуации вы можете вытащить предохранители, которые могут быть незаменимы при нормальном вождении (например, аудиосистема, прикуриватель, бортовая система диагностики, обогрев сиденья и т. Д.), И использовать их. если его номинальная сила тока такая же. Если вы не можете использовать одну и ту же силу тока, используйте ту, которая меньше, но как можно ближе к ней. Если сила тока ниже указанной, предохранитель может снова перегореть, но это не указывает на неисправность. Обязательно приобретите правильный предохранитель как можно скорее и верните замену в исходное положение.

Уведомление

• Перед заменой предохранителя всегда отключайте систему зажигания и неисправную электрическую цепь.
• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
• Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру Lexus или в ремонтную мастерскую для осмотра автомобиля либо к другому квалифицированному и оборудованному специалисту.

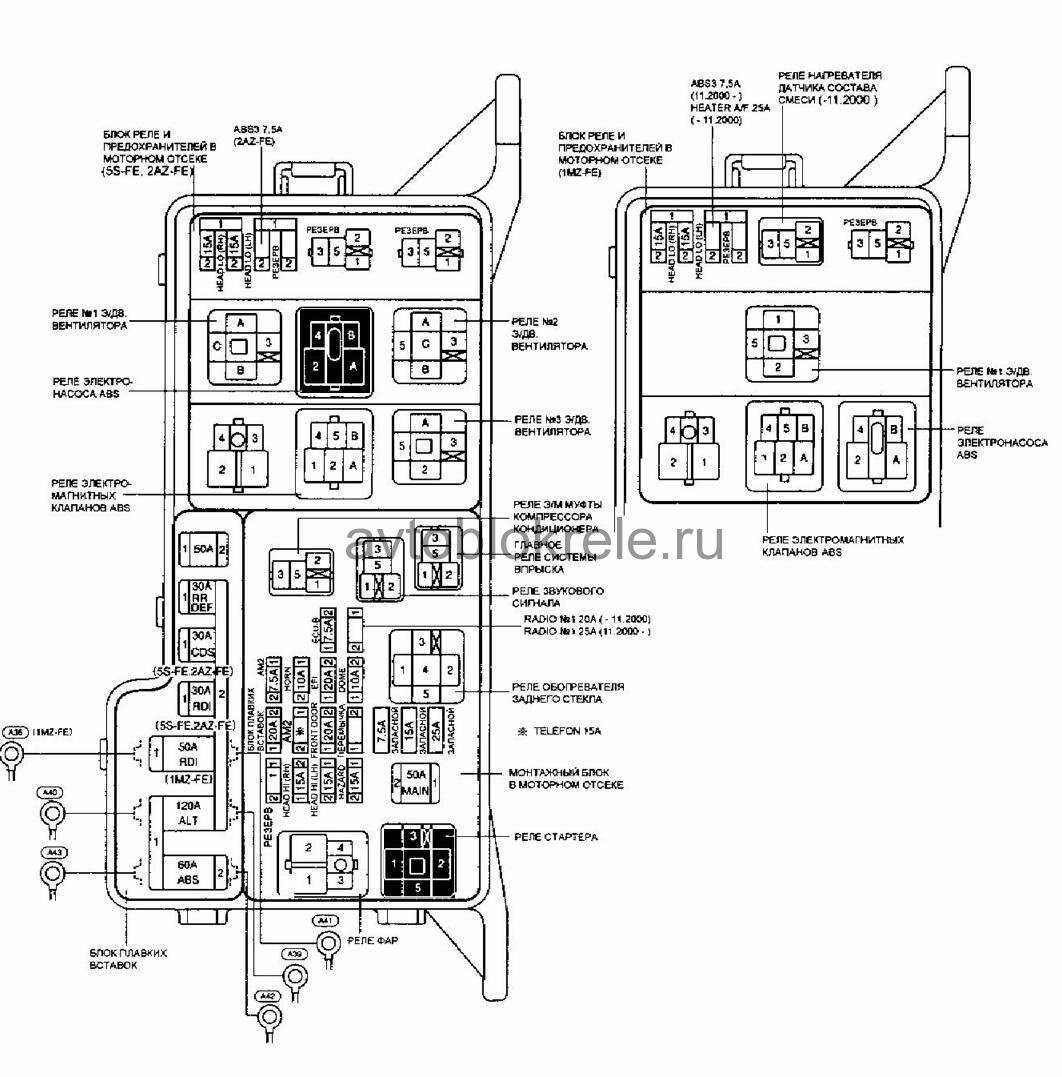

Блоки под капотом

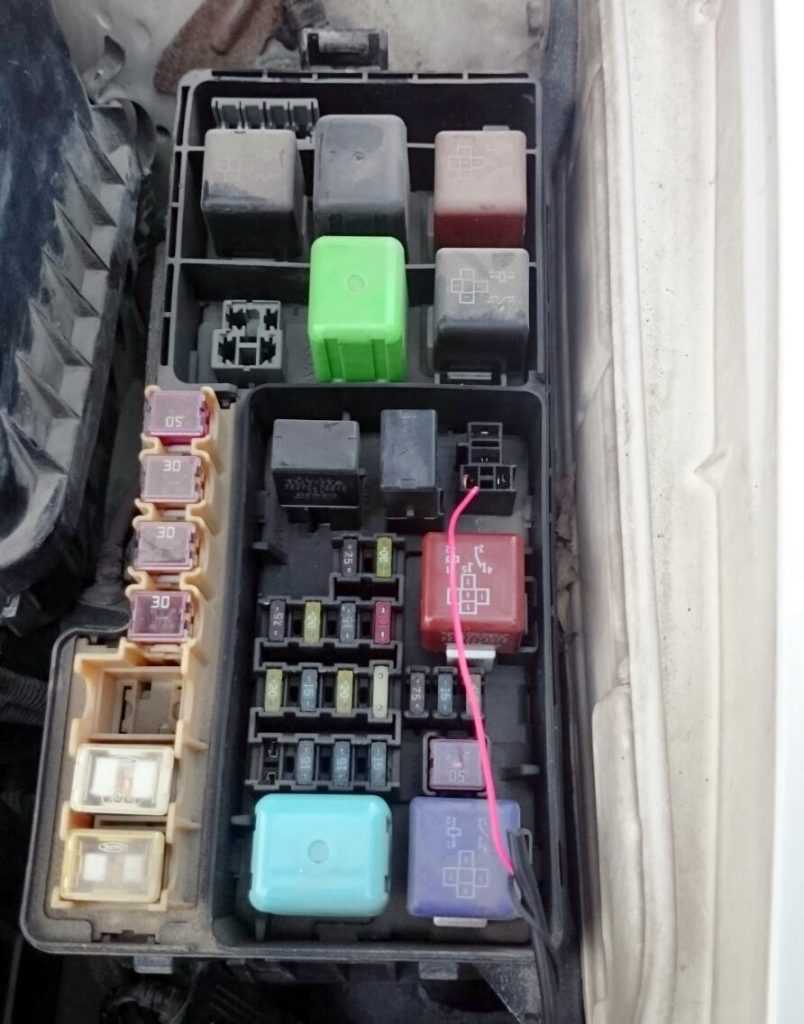

Блок предохранителей и реле

Расположен в левой части моторного отсека, рядом с аккумулятором.

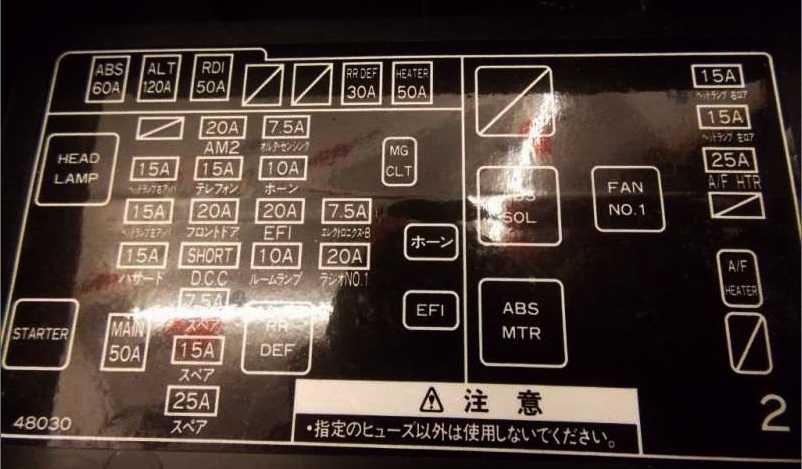

Обозначение предохранителей

p, blockquote 23,0,0,0,0 —>

1	60A ABS — АБС
2	140A ALT — Система заряда
3	40A RDI FAN — Вентилятор системы охлаждения
4	40A CDS FAN — Вентилятор системы охлаждения
5	30A RR DEF — Обогрев стекла двери задка и наружных зеркал
6	50A HEATER — Вентилятор отопителя
7	15A H — LP R UPR — Правая фара, дальний свет
8	15A H — LP L UPR — Левая фара, дальний свет
9	25A A / F HTR — Датчик качества рабочей смеси
10 11	–
12	15A H — LP R LWR — Правая фара, ближний свет
13	15A H — LP L LWR — Левая фара, ближний свет
14	15A HAZARD — Аварийная сигнализация, указатели поворотов
15	20A AM 2 — Система запуска
16	20A TEL — Телефон
17	20A FL DOOR
18	–
19	7,5A ALT — S — Система зарядки
20	10A HORN — Противоугонная система, клаксон
21	20A EFI — Впрыск топлива
22	10A DOME — Внутреннее освещение, указатели и измерители, многофункциональный дисплей
23	7,5A ECU — B — Бортовой компьютер
24	20A RAD №1 — Аудиосистема
25 26 27	–
28	50A MAIN — Система запуска

Расшифровка реле

p, blockquote 24,0,0,1,0 —>

• A — Отсутствует
• B — Реле ABS SOL
• C — Реле вентилятора №3
• D — Реле вентилятора №1
• E — Реле э/мотора ABS
• F — Реле вентилятора №2
• G — Реле датчика A/F
• H — Отсутствует
• I — Реле фар
• J — Реле стартёра
• K — Реле обогрева стекла двери задка и наружных зеркал
• L — Реле магнитной муфты К/В
• M — Реле клаксона и противоугонной системы
• N — Реле впрыска топлива

p, blockquote 27,0,0,0,0 —>

• A — Реле разрыва цепи
• B — Главное реле двигателя
• C — Реле обогрева наружных зеркал

Блок реле 2

p, blockquote 30,0,0,0,0 —>

• 1 — 7,5А Предохранитель дневного света фар (DRL)
• А — Реле № 2 DRL
• B — Реле № 4 DRL
• C — Реле № 3 DRL

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

На этом всё. Если есть что добавить — пишите в комментарии.

Источник статьи: http://vsepredohraniteli.ru/toyota/harrier-lexus-300.html

Способы решения проблемы с прикуривателем

Если прикуриватель в вашем Lexus RX350 перестал работать, есть несколько шагов, которые можно предпринять для решения проблемы:

1. Проверьте предохранители: Первым делом, стоит убедиться, что предохранители, отвечающие за работу прикуривателя, не сгорели. Вы можете найти информацию о расположении предохранителей в руководстве по эксплуатации автомобиля.
2. Убедитесь в правильной работе аккумулятора: Плохо заряженный или слабый аккумулятор может быть причиной неработоспособности прикуривателя. Проверьте напряжение аккумулятора и убедитесь, что оно соответствует рекомендациям производителя.
3. Проверьте целостность проводов: Прикуриватель подключается к аккумулятору при помощи проводов. Убедитесь, что провода находятся в хорошем состоянии, без повреждений или обрывов.
4. Очистите прикуриватель: Иногда причиной неправильной работы прикуривателя может быть наличие пыли, грязи или других загрязнений. Очистите контакты прикуривателя, используя мягкую щетку или компрессированный воздух.
5. Проверьте состояние прикуривателя: Если все предыдущие шаги не дали результатов, возможно, сам прикуриватель вышел из строя. Проверьте его состояние и, при необходимости, замените на новый.

Если проблема с прикуривателем остается нерешенной, рекомендуется обратиться к сервисному центру Lexus для диагностики и ремонта.

Блок предохранителей в салоне

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	название	A	Описание
35	ЗАДНЯЯ ДВЕРЬ ПРАВ.	20	Задний правый боковой стеклоподъемник
36	ЗАДНЯЯ ДВЕРЬ ЛЕВ.	20	Задний левый боковой стеклоподъемник
37	ТОПЛИВО OPN	7,5	Устройство открывания лючка топливного бака
38	FR FOG	15	Передние противотуманные фары
39	OBD	7,5	Бортовая система диагностики
40	FR DEF	25	Стеклоочиститель и все компоненты в предохранителе “MIR HTR”
41	СТОП	10	Задние фонари, установленный высоко стоп-сигнал, сигнальная лампа неисправности заднего фонаря, антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, система помощи при торможении, пневматическая подвеска с электронной модуляцией, система контроля переключения передач, система многоточечного впрыска топлива / последовательная многоточечная топливная система система впрыска
42	TI и TE	30	Наклонное и телескопическое рулевое управление
43	MPX-Б	7,5	2003-2006: Без цепи 2007-2009: Система безопасности
44	AM1	7,5	Стартерная система
45	RR FOG	7,5	Нет цепи
46	AIRSUS	7,5	Пневматическая подвеска с электронным управлением
47	ДВЕРЬ № 2	25	Мультиплексная система связи
48	S / ROOF	30	Лунная крыша
49	ХВОСТИК	10	Передние противотуманные фары, подсветка комбинации приборов, освещение приборной панели, передние боковые габаритные огни, задние фонари, освещение номерного знака, буксировочный преобразователь
50	ПАНЕЛЬ	7,5	Подсветка перчаточного ящика, подсветка комбинации приборов, подсветка приборной панели, подсветка консольного ящика, автомобильная аудиосистема, розетка, переключатель открывания двери гаража, система автоматической коробки передач с электронным управлением, очиститель фар, пневматическая подвеска с электронным управлением, обогреватели сидений, переключатели рулевого управления, задний привод дверь
51	ECU-IG NO. 1	7,5	Управление зеркалом заднего вида с электроприводом, люк в крыше, мультиплексная система связи, дисплей навигационной системы, система управления блокировкой переключения передач, мультиплексная система связи (система блокировки дверей с электроприводом, система беспроводного дистанционного управления), система памяти положения вождения, система контроля устойчивости автомобиля, система контроля тяги , дворники, автоматическая коробка передач с электронным управлением, обогреватели сидений, сиденья с электроприводом, наклонное и телескопическое рулевое управление, задняя дверь с электроприводом, пневматическая подвеска с электронным управлением, система Lexus Link
52	ECU-IG NO. 2	10	Система автоматического выравнивания фар, система контроля устойчивости автомобиля, лазерный круиз-контроль dynAM1c, очиститель фар, адаптивная система переднего освещения
53	ОБОГРЕВАТЕЛЬ	7,5	Электровентилятор системы охлаждения, система кондиционирования, обогреватель заднего стекла, выключатель зажигания, обогреватель стеклоочистителя
54	ШАЙБА	20	Омыватель лобового стекла
55	СИДЕНЬЕ HTR	20	Обогрев сидений
56	ДАТЧИК № 1	7,5	Освещение комбинации приборов, подсветка приборной панели, аварийные мигалки, ремень безопасности, розетка, сигнальная лампа неисправности заднего фонаря, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, фонари заднего хода
57	FR WIP	30	Дворники
58	RR WIP	15	Стеклоочиститель заднего стекла
59	INJ	20	2003-2006: Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива.
59	IG2	7,5	2007-2009: Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива.
60	IGN	10	Система подушек безопасности SRS, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система классификации пассажиров переднего пассажира, стоп-сигналы
61	ДАТЧИК № 2	7,5	Датчик и метры
62	ECU-ACC	7,5	Дисплей системы навигации, управление зеркалом заднего вида с электроприводом, система управления блокировкой переключения передач, мультиплексная система связи
63	CIG	15	Прикуриватель, розетка
64	ВЫХОДНОЙ НОМЕР PWR 1	15	Розетка
65	РАДИО № 2	7,5	Подсветка комбинации приборов, подсветка приборной панели, навигационная система, автомобильная аудиосистема, система Lexus Link
66	МИР HTR	10	Обогрев наружного зеркала заднего вида
67	P / СИДЕНЬЯ	30	Сиденья с электроприводом
68	PWR	30	Электрический стеклоподъемник, мультиплексная система связи (система блокировки дверей с электроприводом, система беспроводного дистанционного управления), наружное зеркало заднего вида

Двигатели

Скромная линейка силовых агрегатов стартует с четырехцилиндрового мотора объемом 2,7 литра и отдачей 188 л.с. (1AR-FE). В плане динамических характеристик гораздо предпочтительней 3,5-литровый атмосферный V6 (2GR-FE / 277 л.с.).

Газораспределительный механизм обоих двигателей приводится в действие цепью. Она прослужит не меньше 250-300 тыс. км.

Все моторы получили фирменную систему изменения фаз газораспределения впускных и выпускных клапанов Dual VVT-i. К сожалению, ближе к 100 000 км изнашивается запорный штифт муфты VVT-i, и появляется шум. Сначала только после запуска холодного двигателя, а спустя время характерный звук не смолкает и после прогрева. Позже муфту доработали, но и модернизированная деталь в один прекрасный день снова начинает шуметь. Стоимость новой муфты – около 8 000 рублей.

В машинах 2009-2010 года нередко давал течь резиновый элемент масляного патрубка системы VVT-i. В дальнейшем его довели до ума, изготовив полностью из металла. Стоимость нового патрубка – от 4 000 рублей.

После 100-150 тыс. км то и дело начинает подтекать радиатор системы охлаждения (от 10 000 рублей).

Двигатели

Бензиновые:

3.0 V6 (201-204 л.с.) RX 300;

3.3 V6 (211 л.с.) RX 400h (272 л.с.): 3.3 V6 211 л.с. + передний электромотор (167 л.с.) и задний (68 л.с.);

3.5 V6 (276 л.с.) RX 350.

Линейка двигателей не столь разнообразна, как у Mercedes ML или BMW X5. Более того, под капотом Лексуса вы не найдете ни одного дизеля. Бензиновые моторы отблагодарят долговечностью, хотя двигатель RX300 иногда чрезмерно расходует масло.

Приняв решение на приобретение гибридной версии, необходимо помнить, что батарея не вечная, а управляющая электроника гибридной установки порой выкидывает фокусы. Но эти проблемы достаточно редки. Тем не менее, лучше быть осторожным и перед покупкой тщательно проверить выбранный экземпляр в независимом сервисе, где хорошо разбираются в гибридных автомобилях (что проблематично) или у официальных дилеров.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Интерьер лх 570

Помимо продуманного дизайна этого великолепного салона из кожи и красного дерева с отточенной эргономикой, запоминаются интересные опции. Так, в памяти электронного ключа автомобиля содержится информация о положении сиденья. И водительское кресло будет всякий раз принимать его – едва только ключ будет распознан. Руль с декоративными вставками из красного дерева может регулироваться по высоте и по вылету. Это происходит с помощью крайне эффективного и высокотехнологичного привода. Так же оно подогревается. Ключевой элемент центральной панели транспортного средства – огромный сенсорный дисплей, отображающий карту и текущее положение – если навигатор используется. Одновременно является центром управления мультимедиа.

В некоторых комплектациях в багажном отделении размещается третий ряд сидений, на котором с удобством разместятся трое. Таким образом, с третьим рядом сидений количество мест для пассажиров увеличивается до восьми. Разумеется, этот ряд сидений складывается. А различные варианты расположения и внушительный объем багажника говорят о практичности этого транспортного средства.

Где предохранитель звукового сигнала на Lexus RX?

Мы будем сейчас поиск места предохранителя клаксона на вашем Lexus RX . Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые контролируют правильную работу вашего звукового сигнала. Мы по очереди поможем вам найдите предохранитель для вашего Lexus RX рог.

Замените предохранитель внутри звукового сигнала вашего Lexus RX.

.Сначала мы рассмотрим внутренний предохранитель звукового сигнала вашего Lexus RX. Для этого вам нужно будет перейти к блоку предохранителей вашего автомобиля . Если вы не можете его найти, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря инструкции по эксплуатации вашего Lexus RX.

Просмотрите руководство по эксплуатации на крышке блока предохранителей, чтобы найти предохранитель клаксона вашего Lexus RX , следует отметить как «рог».
Осторожно извлеките предохранитель из рожка с помощью плоскогубцев и проверьте состояние нити. Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последней части этого контента и подтвердите свой рог

В качестве последнего решения вы можете отнести свой автомобиль к механику, чтобы он подробнее рассмотрел причину вашей проблемы

Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последней части этого контента и подтвердите свой рог. В качестве последнего решения вы можете отнести свой автомобиль к механику, чтобы он подробнее рассмотрел причину вашей проблемы.

После замены предохранителя на автомобильном звуковом сигнале соберите и проверьте звуковой сигнал.

Замена реле предохранителя звукового сигнала на вашем Lexus RX

Наконец, теперь мы увидим, как проверить состояние реле звукового сигнала в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Lexus RX, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника на предмет расположения реле звукового сигнала или инструкции по эксплуатации, если вы не можете его найти.
• Поменяйте реле на другое реле, чтобы проверить свой рог, или замените его новым.

Теперь ты знаешь как найти предохранитель автомобильного гудка , если вы ищете других предохранители, такие как предохранитель стартера на Lexus RX, или предохранитель автомагнитолы Lexus RX, не стесняйтесь обращаться к нашему веб-контенту, посвященному этим предохранителям.

Чтобы узнать больше о Lexus RX, взгляните на Lexus RX категория.

Лексус рх 300 / Тойота Харриер 1 — предохранители и реле

Праворульный кроссовер Toyota Harrier 1 поколения выпускался в 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году. За это время модель прошла рестайлинг. В некоторых странах мира он известен под названием Lexus RX 300. Отличаются данные автомобили расположением рулевого управления. В Лексус рх 300 он находится с другой стороны. Схемы электрический цепей у них схожие. В данной статье мы покажем расположение электронных блоков управления, описание предохранителей и реле Лексус рх 300 (Тойота Харриер UA10) со схемами блоков и местами где они находятся. Выделим предохранитель прикуривателя.

Возможные причины неисправности прикуривателя

Если прикуриватель в автомобиле Lexus RX350 перестал работать, причиной могут быть различные неисправности. Ниже перечислены наиболее распространенные проблемы:

• Поломка предохранителя. Проверьте предохранитель, отвечающий за прикуриватель, и замените его при необходимости.
• Сбой в электрической системе. При возникновении неисправности в электрической системе автомобиля, прикуриватель может перестать работать. В этом случае рекомендуется обратиться к специалистам для диагностики и устранения неисправности.
• Загрязнение или окисление контактов. При длительной эксплуатации автомобиля возможно загрязнение или окисление контактов прикуривателя, что приводит к недостаточному контакту и, как результат, к его неработоспособности. В этом случае рекомендуется очистить контакты и проверить их наличие коррозии.
• Неисправность прикуривателя. Если вы исключили все другие причины и прикуриватель по-прежнему не работает, возможно он сам по себе вышел из строя. В этом случае рекомендуется заменить прикуриватель на новый.

Если у вас возникла проблема с прикуривателем в автомобиле Lexus RX350, рекомендуется обратиться к специалистам для диагностики и ремонта. Только квалифицированный сервис сможет определить точную причину неисправности и произвести необходимый ремонт или замену деталей.

Не работает прикуриватель лексус rx350

Гуру

Группа: Club Member Сообщений: 5413 Регистрация: 14.8.2008 Из: г. Санкт-Петербург Пользователь №: 2462 Автомобиль:RX-330, RX-450h Клубная карта:061 Реальное имя:Олег

Сорри запамятовал((( Набалдашник снимать не надо(((Снятая панель. Крепления видны.

С обоих сторон пальчиками панельку на себя))

Ап))Снятая панель прикуривателя))

Крепления обведены))Закрашенная часть рисунка к теме отношения не имеет(((( ВСе просто)) Сломать тяжело))Удачи!!

ЗЫ)))) А предохранитель в салоне в ногах сто пудово))) Уже сгорал у меня((( Номер по схеме посмотри))

Сообщение отредактировал Girya — 19.4.2010, 16:59

Хорошая болезнь склероз:Ничего не болит, и каждый день — новости.

Источник

Блоки под капотом

Блок предохранителей и реле

Расположен в левой части моторного отсека, рядом с аккумулятором.

Обозначение предохранителей

p, blockquote 23,0,0,0,0 —>

1	60A ABS — АБС
2	140A ALT — Система заряда
3	40A RDI FAN — Вентилятор системы охлаждения
4	40A CDS FAN — Вентилятор системы охлаждения
5	30A RR DEF — Обогрев стекла двери задка и наружных зеркал
6	50A HEATER — Вентилятор отопителя
7	15A H — LP R UPR — Правая фара, дальний свет
8	15A H — LP L UPR — Левая фара, дальний свет
9	25A A / F HTR — Датчик качества рабочей смеси
10 11	–
12	15A H — LP R LWR — Правая фара, ближний свет
13	15A H — LP L LWR — Левая фара, ближний свет
14	15A HAZARD — Аварийная сигнализация, указатели поворотов
15	20A AM 2 — Система запуска
16	20A TEL — Телефон
17	20A FL DOOR
18	–
19	7,5A ALT — S — Система зарядки
20	10A HORN — Противоугонная система, клаксон
21	20A EFI — Впрыск топлива
22	10A DOME — Внутреннее освещение, указатели и измерители, многофункциональный дисплей
23	7,5A ECU — B — Бортовой компьютер
24	20A RAD №1 — Аудиосистема
25 26 27	–
28	50A MAIN — Система запуска

Расшифровка реле

p, blockquote 24,0,0,1,0 —>

• A — Отсутствует
• B — Реле ABS SOL
• C — Реле вентилятора №3
• D — Реле вентилятора №1
• E — Реле э/мотора ABS
• F — Реле вентилятора №2
• G — Реле датчика A/F
• H — Отсутствует
• I — Реле фар
• J — Реле стартёра
• K — Реле обогрева стекла двери задка и наружных зеркал
• L — Реле магнитной муфты К/В
• M — Реле клаксона и противоугонной системы
• N — Реле впрыска топлива

p, blockquote 27,0,0,0,0 —>

• A — Реле разрыва цепи
• B — Главное реле двигателя
• C — Реле обогрева наружных зеркал

Блок реле 2

p, blockquote 30,0,0,0,0 —>

• 1 — 7,5А Предохранитель дневного света фар (DRL)
• А — Реле № 2 DRL
• B — Реле № 4 DRL
• C — Реле № 3 DRL

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

На этом всё. Если есть что добавить — пишите в комментарии.

Схема предохранителей лексус rx350 2006 года

Блок предохранителей и реле Lexus CT 200h (2011, 2012, 2013, 2014, 2015, 2016, 2017)

Блок предохранителей и реле Lexus LS 430 — 4.3 L 3UZ-FE V8 (XF30; 2000, 2001, 2002, 2003, 2004, 2005, 2006)

Блок предохранителей и реле Лексус LS 460 (XF40; 2006, 2007, 2008, 2009, 2010, 2011, 2012)

Блок предохранителей и реле Лексус GS300, GS430 и GS460 (S190; 2005, 2006, 2007, 2008, 2009, 2010, 2011)

Блок предохранителей и реле Lexus IS250, IS300, IS350 и IS220d (XE20; 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013)

Блок предохранителей и реле Lexus GS 300 (S140; 1991, 1992, 1993, 1994, 1995, 1996, 1997)

Блок предохранителей и реле Lexus ES 300 (XV10; 1991, 1992, 1993, 1994, 1995, 1996)

Блок предохранителей и реле Lexus ES 300 сдвигателем: 2.5 L 2MZ-FE V6 или 3.0 L 1MZ-FE V6 (XV20; 1996, 1997, 1998, 1999, 2000, 2001)

Назначение и расположение предохранителей и реле Lexus ES 300 (3.0 L 1MZ-FE) и ES 330 (3.3 L 3MZ-FE) (XV30; 2001, 2002, 2003, 2004, 2005, 2006)

Блок предохранителей Lexus ES 250 — 2.5L (2AR-FE), ES 300hybrid — 2.5L (2AR-FXE), и ES 350 — 3.5L (2GR-FE) (GSV60 / AVV60; 2012, 2013, 2014, 2015)

Блок предохранителей и реле Lexus ES 250 с двигателем 2.5L 2VZ-FE (VZV21; 1989, 1990, 1991)

Назначение и расположение предохранителей и реле Lexus ES 350 с двигателем 3.5L 2GR-FE (XV40; 2006, 2007, 2008, 2009, 2010, 2011, 2012)

Схема предохранителей Lexus SC430 с двигателем 4.3L 3UZ-FE V8 (Z40; 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010)

Схема предохранителей Lexus SC 300 3.0L — 2JZ-GE и SC 400 4.0L — 1UZ-FE (Z30; 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000)

Блок предохранителей Lexus RX 350 — 3.5L 2GR-FE (AL10; 2010, 2011, 2012, 2013, 2014, 2015)

Схема предохранителей Lexus RX 350 — 3.5L 2GR-FE V6 (XU30; 2007, 2008, 2009)

Схема предохранителей Lexus RX 330 — 3.3L 3MZ-FE и Lexus RX 300 — 3.0 L 1MZ-FE (XU30; 2004, 2005, 2006)

Блок предохранителей Lexus RX 300 — 3.0L 1MZ-FE V6 (XU10; 1999, 2000, 2001, 2002, 2003)

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Блок предохранителей находится в моторном отсеке (слева).

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Lexus RX 350 (AL10) (2010, 2011, 2012, 2013, 2014, 2015).

Проверка и замена предохранителей

Предохранители предназначены для перегорания, защищая жгут проводов и электрические системы от повреждений. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители. Внимательно посмотрите на предохранитель. Если тонкий провод внутри сломан, предохранитель перегорел. Если вы не уверены или слишком темно, чтобы разглядеть его, попробуйте заменить предполагаемый предохранитель на предохранитель того же номинала, который, как вы знаете, является хорошим.

В случае, если у вас нет запасного предохранителя, в экстренной ситуации вы можете вытащить предохранители, которые могут быть незаменимы при нормальном вождении (например, аудиосистема, прикуриватель, бортовая система диагностики, обогрев сиденья и т. Д.), И использовать их. если его номинальная сила тока такая же. Если вы не можете использовать одну и ту же силу тока, используйте ту, которая меньше, но как можно ближе к ней. Если сила тока ниже указанной, предохранитель может снова перегореть, но это не указывает на неисправность. Обязательно приобретите правильный предохранитель как можно скорее и верните замену в исходное положение.

Уведомление

• Перед заменой предохранителя всегда отключайте систему зажигания и неисправную электрическую цепь.
• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
• Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру Lexus или в ремонтную мастерскую для осмотра автомобиля либо к другому квалифицированному и оборудованному специалисту.

Схема блока предохранителей в салоне

Блок предохранителей находится под панелью приборов с левой стороны. Снимите крышку, чтобы получить доступ.

• P0947 ошибка шкода суперб

• Мерседес схема для вышивки

• Ошибка 0340 пежо боксер 3

• Схема предохранителей тойота аристо

• Схема моторедуктора двери приора

Предохранители и блоки реле для Lexus RX 350 (XU30) (2007-2009) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Lexus RX 350 (XU30) (2007, 2008, 2009).

Проверка и замена предохранителей

Предохранители предназначены для перегорания, защищая жгут проводов и электрические системы от повреждений. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители. Внимательно посмотрите на предохранитель. Если тонкий провод внутри сломан, предохранитель перегорел. Если вы не уверены или слишком темно, чтобы разглядеть его, попробуйте заменить предполагаемый предохранитель на предохранитель того же номинала, который, как вы знаете, является хорошим.

В случае, если у вас нет запасного предохранителя, в экстренной ситуации вы можете вытащить предохранители, которые могут быть незаменимы при нормальном вождении (например, аудиосистема, прикуриватель, бортовая система диагностики, обогрев сиденья и т. Д.), И использовать их. если его номинальная сила тока такая же. Если вы не можете использовать одну и ту же силу тока, используйте ту, которая меньше, но как можно ближе к ней. Если сила тока ниже указанной, предохранитель может снова перегореть, но это не указывает на неисправность. Обязательно приобретите правильный предохранитель как можно скорее и верните замену в исходное положение.

Уведомление

• Перед заменой предохранителя всегда отключайте систему зажигания и неисправную электрическую цепь.
• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
• Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру Lexus или в ремонтную мастерскую для осмотра автомобиля либо к другому квалифицированному и оборудованному специалисту.

1. Моторного отсека
2. Панель приборов со стороны водителя
3. Панель приборов со стороны водителя

Прикуриватель не работает: что можно сделать самостоятельно

Если в вашем автомобиле Lexus RX350 не работает прикуриватель, есть несколько действий, которые вы можете предпринять самостоятельно, чтобы решить эту проблему.

1. Проверьте предохранители: внутри салона вашей машины должна быть панель с предохранителями. Найдите предохранитель, отвечающий за работу прикуривателя, и проверьте его целостность. Если предохранитель прогорел, замените его новым предохранителем того же значения.

2. Проверьте подключение: убедитесь, что прикуриватель правильно подключен к гнезду. Проверьте, нет ли видимых повреждений в проводке или разъемах. Если обнаружены повреждения, требуется замена или ремонт соответствующих компонентов.

3. Очистите гнездо прикуривателя: иногда гнездо прикуривателя может стать загрязненным или окисленным. С помощью щетки или специальной чистящей жидкости очистите контакты гнезда прикуривателя, чтобы убрать грязь или окислы.

4. Проверьте аккумулятор: некорректная работа прикуривателя может быть связана с низким зарядом аккумулятора. Проверьте уровень заряда аккумулятора и, при необходимости, зарядите его или замените.

5. Обратитесь к специалисту: если все вышеперечисленные меры не помогли решить проблему, рекомендуется обратиться к квалифицированному автомеханику или специалисту сервисного центра Lexus для диагностики и ремонта прикуривателя.

Не рекомендуется пытаться самостоятельно проводить сложные ремонтные работы, если вы не обладаете достаточными знаниями и опытом. В случае сомнений лучше доверить решение проблемы профессионалам, чтобы избежать повреждения автомобиля или получения травмы.

Описание предохранителей и реле Lexus RX 330 XU30 2004-2006

Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.

Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.

Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.

В этой статье мы рассмотрим описание предохранителей и реле Lexus RX 330 XU30 2004-2006.

1. Моторного отсека
2. Панель приборов со стороны водителя
3. Панель приборов со стороны водителя

Замена прикуривателя: как это сделать правильно

Если ваш прикуриватель в Lexus RX350 не работает и вы решили его заменить самостоятельно, следуйте этим шагам:

1. Подготовьте инструменты: перед заменой прикуривателя вам понадобятся отвертки, тангенциальный гайковерт, может потребоваться щипцы для снятия крепежных элементов.
2. Выключите двигатель и отсоедините клемму аккумулятора: это важный шаг, чтобы избежать короткого замыкания при работе с электроникой автомобиля.
3. Найдите прикуриватель: обычно он расположен в центральной консоли или в бардачке. При необходимости изучите инструкцию по эксплуатации вашего автомобиля.
4. Отключите провода от прикуривателя: аккуратно отсоедините провода от задней части прикуривателя.
5. Удалите старый прикуриватель: с помощью тангенциального гайковерта снимите крепежные элементы и извлеките прикуриватель из отверстия.
6. Установите новый прикуриватель: поместите новый прикуриватель в отверстие и закрепите его с помощью крепежных элементов.
7. Подключите провода к новому прикуривателю: аккуратно подсоедините провода к новому прикуривателю, следуя цветовой маркировке проводов.
8. Проверьте работу прикуривателя: подсоедините клемму аккумулятора, включите зажигание и проверьте, что прикуриватель работает корректно.

Обратите внимание: если у вас нет опыта работы с автомобилями или вы не уверены в своих навыках, рекомендуется обратиться к профессионалам для замены прикуривателя
