Описание предохранителей и их назначение на Опеле Зафира Б и В
Автомобильные предохранители выполняют несколько функций:
- предотвращают повреждение электрооборудования и электронных компонентов при коротком замыкании или повышении напряжения в бортовой сети;
- защищают водителя и пассажиров от поражения током при нарушении изоляции и пробое на корпус;
- предотвращают распространение аварийной ситуации на другие электроприборы.
Опель на бензиновом двигателе
В зависимости от комплектации, в багажном отсеке Опеля Зафира Б могут находиться перемычки, обеспечивающие защиту следующим устройствам:
- обогреву передних сидений;
- задней подсветке номерного знака;
- электрическим стеклоподъемникам;
- питанию центрального замка;
- приборам и указателям на щитке в салоне;
- приводу сдвижного люка;
- кондиционеру или климат-контролю;
- прикуривателю;
- подушкам безопасности;
- парковочному ассистенту;
- датчику противоугонной системы;
- дворнику;
- опознавателю занятости кресла;
- электроприводу складных зеркал заднего вида;
- разъему для подключения прицепа.
На некоторых модификациях на плате могут стоять релейные коммутаторы и вставки для таких электроприборов:
- дефростера внешних зеркал;
- передних противотуманок;
- заднего стеклоочистителя;
- дополнительного прикуривателя;
- стеклоподъемников.
С подробной распиновкой можно ознакомиться в таблице:
Под капотом микровэна стоят предохранители, подсоединенные к таким приборам:
- ЭГУР;
- дисплею информационно-развлекательного комплекса;
- независимому и вспомогательному отопителю;
- корректору фар;
- ЭБУ автоматической КПП;
- клаксону;
- вентилятору охлаждения радиатора;
- стоп-сигналам;
- бензонасосу;
- стартеру;
- управлению дальним и ближним светом;
- омывателю лобового стекла;
- лампам габаритов;
- АБС;
- датчику зарядки АКБ;
- БУ амортизаторами подвески и др.
Расшифровка диаграммы представлена ниже:
В коробе силовых плавких вставок имеются элементы для таких потребителей:
- электрогидравлического усиления рулевого управления;
- подъемного верха на кабриолетах;
- подачи напряжения на плату в багажнике;
- отопителя в салоне.
Вне боксов в подкапотном пространстве располагаются коммутаторы, относящиеся к обдуву радиатора, складной крыше и замку селектора АКПП.
Авто на дизельном двигателе
Для автомобилей с дизельным двигателем на платах находятся следующие реле и предохранители:
- № 14 в моторном отсеке – для насоса подкачки топлива;
- № 2 среди силовых плавких вставок – для таймера работы свечей накаливания;
- № 17 в багажнике – для обогрева фильтра;
- № 26 – для других приборов.
Водителю нужно регулярно проверять резервные предохранители, пополнять запас в автосервисах и специальных магазинах.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Замена предохранителей Opel Zafira своими руками
Все по теме Замена предохранителей Opel Zafira
Subhan
Выбило ключи, авто Приора, Эбу Бош 7.9.7+ Подскажите, а где этот ‘центральный предохранитель’ находиться?
- Жолоб Комил
- А как двигатель у тебя и год?
- Юрика
Спасибо за обзор, я купил за 390000 р.. с пробегом 110000к.м и я доволен
- Davie
- Спасибо большое! Провода сволочи оказались
- Welby
Полный брет Ваша проверка.. Просто решили бабла срубить с клиента.
- Carroll
- трудоемкая работа
- Поповцев Афоня
- пишите кто как боролся с данной проблемой.
- Дада
Спасибо большое за видео! Все просто и понятно! Моё почтение
Мэн
ярослав! а можно информацию про Трейлблейзер 2, дизель или бензин? нет сравнений и мало инфо про слабые места)
- Замир Гладинцев
- Спасибо большое за видео,поменял реле и все хорошо работает!
- Анбар
- Вроде как смазка должна быть на литиевой основе да
- Лес
- Капец, как всё просто)) монтажный пены туда залить да и дело с концом)) хаха шучу конечно
- Огден
Дима здравствуй. Подскажи пожалуйста у меня надувается патрубок. Головку шлифонули но че то результат не важный. Бочок с крышкой поменял тоже без результат. Подскажи че да как пожалуйста
- Ильхам
- Хотел было подписаться, а тут сплошной бред.
- Kalama
Гидрокомпенсаторов в этом моторе нет!!! 2.0л тоже нет!!! Ты дебил, о машине незнаешь ничего!
- Никодим
- Роман, будут ли еще дорожные войны как во времена 212ого?
- Евстюгин Путин
Михаил, подскажи на smx с срв подойдет б/у лямда? Что у них по разности сопротивления?
Реут
Почти все видео лицо свое снимает какого х…?машину снимай механик епта
- Датч
- По хорошему болта новые нужны, тоже менять нужно
- Рафаил
- Автохолд офигенная функция. Мне очень понравилась
- Овчиников Ариу
Подскажите пожалуйста. Вот у меня уже два раза поменяли эти прокладки (Опель инсигня, 9 прокладок) но все равно через месяц потехоньку начинает капать и усиливается. Вопрос: может герметикой какие то прокладки надо мазать? (меняли на СТО)
- Леви
- доброе время суток, Дима подскажите пожалуйста у меня гольф 3 vr6 все время работает вентилятор даже если заглушить машину дачик поменял все ровно так фишку вытаскиваю все равно работает
- Данко
Коммнтатор встревает и мешает просмотру видео. Когда снимаешь молчи, мастер сам объяснит, что и как делать.
- Малина Ведрова
- Если есть то как искать можно подробно?
- Иисус
спасибо! как раз сегодня перегорел. только добло 1.3 у меня, но думаю проводка идентична
Botan
Спасибо огромное. Работаю на Дукато, сейчас в Бельгии, и вот такой трабл случился. Только 4 положение работало. Я уж и не знал что делать. Ты мой спаситель) Дай Бог тебе здоровья. Спасибо ещё 100000000 раз!
Владилена
Извините пожалуйста, я не по этой теме, но тоже по делу. Скажите, а продолжение про нарезку резьбы есть? Я в Ваших видео не нашла… Вы сказали, что тема состоит из двух частей… В том видео комментарии отключены, а спросить есть что
Написать комментарий
Выберете модификацию т/с для поиска блок предохранителей
- Opel Zafira B A05 Минивэн 1.6 84 л.с. id58896 Двигатель: объем — 1.6 л., мощность — 84 л.с., тип — бензиновый, модель — Z 16 SE. Привод: передний. Год выпуска: 2006- наст. время
- Opel Zafira B A05 Минивэн 1.6 CNG 94 л.с. id20111 Двигатель: объем — 1.6 л., мощность — 94 л.с., тип — бензиновый, модель — Z 16 YNG. Привод: передний. Год выпуска: 2006- наст. время
- Opel Zafira B A05 Минивэн 1.6 105 л.с. id18686 Двигатель: объем — 1.6 л., мощность — 105 л.с., тип — бензиновый, модель — Z 16 XE1. Привод: передний. Год выпуска: 2005- наст. время
- Opel Zafira B A05 Минивэн 1.6 115 л.с. id25501 Двигатель: объем — 1.6 л., мощность — 115 л.с., тип — бензиновый, модель — A 16 XER. Привод: передний. Год выпуска: 2008- наст. время
- Opel Zafira B A05 Минивэн 1.6 CNG Turbo 150 л.с. id30765 Двигатель: объем — 1.6 л., мощность — 150 л.с., тип — бензиновый, модель — A 16 XNT. Привод: передний. Год выпуска: 2009- наст. время
- Opel Zafira B A05 Минивэн 1.8 120 л.с. id53382 Двигатель: объем — 1.8 л., мощность — 120 л.с., тип — бензиновый, модель — A 18 XEL. Привод: передний. Год выпуска: 2013- наст. время
- Opel Zafira B A05 Минивэн 1.8 140 л.с. id18886 Двигатель: объем — 1.8 л., мощность — 140 л.с., тип — бензиновый, модель — A 18 XER. Привод: передний. Год выпуска: 2005- наст. время
- Opel Zafira B A05 Минивэн 2.0 200 л.с. id18687 Двигатель: объем — 2 л., мощность — 200 л.с., тип — бензиновый, модель — Z 20 LER. Привод: передний. Год выпуска: 2005- наст. время
- Opel Zafira B A05 Минивэн 2.0 241 л.с. id19261 Двигатель: объем — 2 л., мощность — 241 л.с., тип — бензиновый, модель — Z 20 LEH. Привод: передний. Год выпуска: 2006- наст. время
- Opel Zafira B A05 Минивэн 2.2 150 л.с. id18688 Двигатель: объем — 2.2 л., мощность — 150 л.с., тип — бензиновый, модель — Z 22 YH. Привод: передний. Год выпуска: 2005- наст. время
- Opel Zafira B A05 Минивэн 1.7 CDTI 110 л.с. id25502 Двигатель: объем — 1.7 л., мощность — 110 л.с., тип — дизель, модель — Z 17 DTJ. Привод: передний. Год выпуска: 2008- наст. время
- Opel Zafira B A05 Минивэн 1.7 CDTI 125 л.с. id25503 Двигатель: объем — 1.7 л., мощность — 125 л.с., тип — дизель, модель — A 17 DTR. Привод: передний. Год выпуска: 2008- наст. время
- Opel Zafira B A05 Минивэн 1.9 CDTI 100 л.с. id18690 Двигатель: объем — 1.9 л., мощность — 100 л.с., тип — дизель, модель — Z 19 DTL. Привод: передний. Год выпуска: 2005- наст. время
- Opel Zafira B A05 Минивэн 1.9 CDTI 120 л.с. id18691 Двигатель: объем — 1.9 л., мощность — 120 л.с., тип — дизель, модель — Z 19 DT. Привод: передний. Год выпуска: 2005- наст. время
- Opel Zafira B A05 Минивэн 1.9 CDTI 150 л.с. id18689 Двигатель: объем — 1.9 л., мощность — 150 л.с., тип — дизель, модель — Z 19 DTH. Привод: передний. Год выпуска: 2005- наст. время
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.
Блоки предохранителей
Всего в автомобиле Опель Зафира встроено два блока предохранителей и реле. Первый можно встретить в салоне автомобиля, второй находится под капотом, в моторном отсеке рядом с аккумулятором. Стоит отметить, что некоторые модели определенного года выпуска содержат также третий блок предохранителей, который производители устроили в багажном отсеке.
Монтажный блок
Прежде всего, стоит обратить внимание на схему предохранителей и реле монтажного блока. Он находится в салоне автомобиля, и зачастую его можно найти под приборной панелью. Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже
Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле
Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже. Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле.
| Обозначение | Назначение |
|---|---|
| 1 | Работа стеклоподъемников. |
| 4 | Обогрев сидений, стекол. |
| 5 | Подушка безопасности. |
| 11 | Обогрев заднего стекла. |
| 12 | Включение/выключение стеклоочистителя. |
| 14 | Кондиционер и отопитель. |
| 27 | Подача звука противоугонной сигнализации. |
| 30 | Защита розетки. |
| 39,40 | Обогрев передних сидений. |
Также данный блок представлен предохранителями, отвечающими за работоспособность климат-контроля автомобиля, различных переключателей систем. Имеются в блоке и отдельные разъемы для диагностики работы электрических цепей. Эти компоненты не представлены в таблице, так как они являются резервными, и в некоторых моделях данных элементов нет.
Стоит отметить, что каждый предохранитель пронумерован и окрашен в определенный цвет, что заметно облегчает поиски нужного элемента при необходимости.
Основной блок
Найти основной агрегат можно под капотом автомобиля
Он расположен рядом с аккумулятором, поэтому при работе с ним стоит обращать на это внимание. Ниже представлена схема расположения предохранителей в данном блоке, а также таблица с соответствующей расшифровкой элементов
| Обозначение | Назначение |
|---|---|
| 1,2 | Работа основной системы. |
| 3,4 | Обогрев салона с помощью печки, климат-контроль, работа кондиционера. |
| 5 | Вентилятор. |
| 7 | Стеклоочистители. |
| 8 | Подача сигнала. |
| 9 | Дворники передних фар. |
| 13 | Работа противотуманных фар. |
| 17 | Подача и фильтрация топлива. |
Также предохранители отвечают за работоспособность системы переключения передач, обеспечивают бесперебойную работу топливного насоса, позволяют без проблем использовать магнитолу и другие компоненты мультимедийной системы
На самом деле, функционал переходников довольно широк, поэтому очень важно следить за их состоянием
Дополнительный блок
Что касается агрегата, расположенного в багажнике, то к предохранителям и реле, которые в нем установлены, можно отнести элементы: обеспечивающие функциональность розетки, работу кондиционера и системы климат-контроля; защищающие от поломки стеклоподъемники, а также устройства обогрева.
Таким образом, данный блок берет часть нагрузки монтажного блока на себя.
Замена предохранителей
При выходе из строя каких-либо узлов электрической цепи автомобиля необходимо проверить блоки предохранителей Опель Зафира. Вышедший из строя предохранитель, например, прикуривателя необходимо вынуть из гнезда. При замене надо ставить предохранитель такого же номинала. Кратковременно можно применить предохранитель большего номинала, но только после проверки работы цепи номинальной плавкой вставкой, временно взятой из другого гнезда. Если новый предохранитель тут же сгорает, то необходимо искать причину короткого замыкания в цепи.
Можно проверить исправность предохранителя тестовой лампой. Такую работу можно проводить на любом автомобиле, например, на Зафира 2012 года выпуска. Видео такой проверки от канала Авто Мир представлено ниже.
Под капотом
Порядок замены следующий:
- Выключить зажигание.
- Открыть крышку блока. Для этого необходимо утопить шлицевую отвёртку в паз защёлки и отогнуть в сторону.
- Щипцы и запасные предохранители находятся в блоке багажника.
- Определить вышедший из строя предохранитель по схеме и по не рабочей электрической цепи. Также его можно определить по внешнему виду — он потемнеет и будет видна перегоревшая нить.
- Вынуть неисправную плавкую вставку и заменить новой.
- Проверить работоспособность цепи.
- Если повторного перегорания не произошло, то уложить щипцы на штатное место и установить крышку на место.
Разница между сгоревшим и целым предохранителями
Щипцы для вынимания предохранителя из гнезда
В салоне
На машине 2002, 2003 и других годов выпуска Зафиры первого поколения необходимо:
- Выключить зажигание.
- Откинуть вещевой ящик и, утопив боковые зажимы, снять его.
- Снять корпус, закреплённый на шлицевых винтах (4 шт.).
- Взять за выступ в нижней части монтажного блоки и вытащить его наружу. На задней части блока есть табличка с пиктограммами, обозначающими назначение предохранителей и реле.
- Вынуть щипцы, определить сгоревшую вставку, например, отвечающую за работу задних фонарей, и заменить её. Запасные предохранители находятся в блоке.
- Проверить работу электрики.
- Собрать все обратно.
На видео (пользователь Яков Видеркер) хорошо показан блок предохранителей Зафиры 2001 года.
В багажнике
Процесс замены предохранителей в блоке багажника почти не отличается от замены вставок под капотом.
Алгоритм действий:
- Выключить зажигание.
- Открыть заднюю дверь.
- Найти на боковой обшивке с водительской стороны крышку.
- Нажать на два фиксатора и снять её.
- Определить вышедшую из строя деталь.
- Вынуть щипцы, размещённые в блоке, и заменить предохранитель.
- Проверить электрическую цепь.
- Уложить щипцы на место.
- Закрыть крышку.
Способ замены предохранителей
Если в автомобиле перестал работать электрический прибор, то первое, что необходимо сделать, надо проверить защитные устройства, отвечающие за работу этой цепи. Обнаруженную перегоревший плавкий предохранитель нужно снять и заменить на новый.
При установке новой детали, ее номинал должен быть такой же, как у вышедшей из строя. Если после установки защитное устройство сразу перегорает, это может означать одно – причина в цепи.
В моторном отсеке:
- первым делом отключают источник питания и выключают зажигание;
- при помощи отвертки отводят в сторону фиксатор крышки предохранительного блока и снимают крышку;
- внутри БП находятся запасные защитные вставки и пинцет, с помощью которого можно вынимать старые детали и вставлять новые;
- определяют неисправный предохранитель по внешнему виду (будет просматриваться перегоревшая нить, а сам корпус вставки потемнеет) или при помощи специальной лампы;
необходимо снять из гнезда вышедшую из строя деталь и поменять на новую;
- подключают аккумуляторную батарею и включают зажигание;
- если цепь работает исправно, то собирают блок в обратном порядке (укладывают на место пинцет и закрывают блок крышкой).
В салоне авто:
- способ замены предохранителей ничем не отличается от моторного отсека. Снимают клеммы аккумулятора и выключают зажигание
- находят на левой стороне авто (водительская сторона) в декоративной обшивке крышку блока
- нажатием на фиксаторы (2 шт.) снимают ее
- осматривают модуль и определяют неисправную защитную плавкую вставку
- при помощи пинцета выполняют замену старого устройства на новое
- проверяют работу электрической цепи
- если сбоев в работе нет, кладут на место пинцет и закрывают предохранительный БП крышкой.
Каждый водитель обязан знать устройство своего автомобиля. Поскольку предохранительные модули являются важными элементами организма автомобиля и отвечают за исправную работу электрического оборудования, то, зная назначение отдельных защитных предохранителей, можно безошибочно находить неисправные участки электрической цепи, связанные с эксплуатацией автомобиля.
Где находятся предохранители своего автомобиля. Поскольку предохранительные блоки являются важными элементами организма автомобиля и отвечают за исправную работу электрического оборудования, то, зная назначение отдельных защитных предохранителей, можно безошибочно находить неисправные участки электрической цепи, связанные с эксплуатацией автомобиля.
Устал платить за штрафы? Выход есть!
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Узнать подробности
Общее расположение блоков

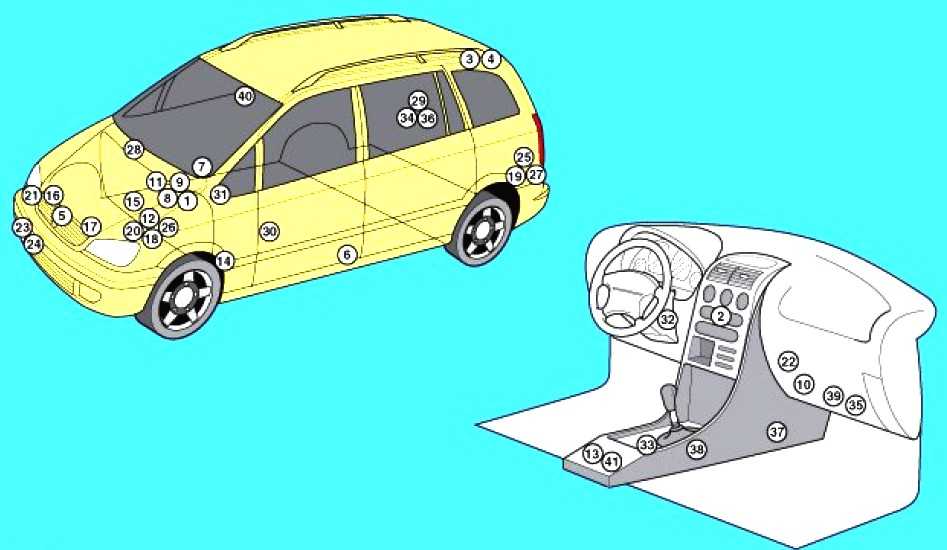

Общая схема расположения электронных блоков управления
- Электронный блок управления ABS – под расширительным бачком
- Электронный блок управления кондиционером
- Усилитель 1 сигнала антенны
- Усилитель 2 сигнала антенны
- Датчик удара (SRS) -передний
- Боковой датчик удара, со стороны водителя
- Боковой датчик удара, со стороны пассажира
- Реле отключения противоугонной системы
- Сирена противоугонной системы
- Блок управления дополнительным отопителем
- Реле дополнительного отопителя – за расширительным бачком
- Аккумуляторная батарея
- Диагностический разъем (DLC)
- Электронный блок управления двигателем, дизель — за аркой колеса
- Электронный блок управления двигателем, бензин — правая верхняя часть двигателя
- Реле 4 электродвигателя вентилятора системы охлаждения — радиатор
- Реле 5 электродвигателя вентилятора системы охлаждения — радиатор
- Блок предохранителей/ реле, моторный отсек
- Блок предохранителей/ реле, багажное отделение
- Блок управления свечами накаливания
- Блок управления корректором фар (адаптивные дополнительные фары)
- Резистор электродвигателя вентилятора отопителя
- Звуковой сигнал 1
- Звуковой сигнал 2
- Блок управления системы keyless entry — за блоком предохранителей /реле
- Многофункциональный блок управления 1- встроен в блок предохранителей/ реле в моторном отсеке — функции: Центральный замок, многофункциональный дисплей, противотуманные фары, топливный насос, фары, омыватель фар, обогреватель заднего стекла, отопитель/ кондиционер, звуковой сигнал, иммобилайзер, указатели поворота, комбинация приборов, лампы освещения салона, система дистанционного управления центральным замком, лампа освещения багажного отделения, омыватель заднего стекла, фонари заднего хода, стоп-сигналы, задние габариты, очиститель/омыватель лобового стекла, датчик дождя (очистители лобового стекла)
- Многофункциональный блок управления 2 — встроен в блок предохранителей/ реле в багажном отделении — функции: Противоугонная система, центральный замок, топливный насос, обогреватель заднего стекла, комбинация приборов, лампы освещения салона, лампа подсветки номерного знака, очиститель заднего стекла, стоп-сигналы, разъем электрооборудования прицепа, лампа подсветки косметического зеркальца
- Датчик температуры окружающего воздуха
- Блок управления системой парковки — за правой задней отделочной панелью
- Блок управления подогревом сиденья водителя – под сиденьем
- Блок управления подогревом сиденья пассажира — под сиденьем
- Блок управления электрооборудованием рулевой колонки
- Электронный блок управления SRS
- Блок управления подвеской — с системой активной подвески
- Блок управления телефоном
- Блок управления электрооборудованием прицепа
- Электронный блок управления КПП
- Блок управления переключением передач
- Блок управления системы контроля давления в шинах
- Датчик дождя (очиститель лобового стекла)
- Датчик бокового перемещения
регулировка фар — Внешнее освещение — Опель Клуб Первый Российский
Для выполнения регулировки направления оптических осей головных фар откатите автомобиль от стены на расстояние около 7.
Регулировка фар Opel Vectra B
Следующим шагом в регулировании фар является определение центра автомобиля. Наклейте на стену полосу скотча по вертикальной линии, проходящей в диаметральной плоскости автомобиля.
Давление в шинах автомобиля должно быть достаточным, а на водительское место следует посадить человека хотя с этой же целью можно использовать груз, равный весу человека.
При первой же возможности отгоните автомобиль на станцию техобслуживания для выполнения регулировки направления оптических осей головных фар с применением специального оборудования. Именно поэтому, если Вы не можете самостоятельно выполнить данное мероприятие, обратитесь в один из профильных центров.
Фары не являются исключением.
Потому что плохо отрегулированные фары могут ослепить водителя встречного автомобиля и привести к ДТП. Конечно, на станции технического обслуживания можно провести гораздо более точную настройку фар автомобиля, однако вы можете осуществить самостоятельное корректирование фар авто.
Детали и расходники:
При этом точности такой настройку будет более чем достаточно. Рассмотрим на примере автомобиля Ваз , как можно самостоятельно отрегулировать фары автомобиля.
В данной модели устройство фар автомобиля подразумевает в себе наличие по 2 фары ближнего и дальнего света. Осуществлять настройку фар лучше поздно вечером или ночью. Система проверки, настройки и регулировки фар Перед настройкой фар авто лучше всего поставить на расстоянии 5 метров вертикальный щит или использовать вместо него ровную стену.
