Предохранители и реле opel zafira b, 2005 — 2015

График регулярного ТО Opel Zafira B

Периодичность ТО Опель Зафира: сроки проведения технического осмотра Opel Zafira B и перечень конкретных работ зависят от конкретного пробега и специфики условий эксплуатации автомобиля Opel.

ТО Opel Zafira – это плановый широкий комплекс работ, который рекомендован производителем. Техническое обслуживание машины позволяет обнаружить дефекты и недостатки и продлить срок работы как отдельных узлов и приборов, так и автомобиля в целом.

Указанная в таблице периодичность предложена нами, исходя из среднестатистической эксплуатации автомобиля Opel Zafira B в России, и может отличаться от официальной сервисной программы GM.

ЭБУ Opel Zafira как снять и заменить – пошаговая инструкция

В случае если диагностика ЭБУ Опель Зафира неисправно необходимо срочно заменить его. Для этого:

1. Отсоедините провод от клеммы «минус» аккумулятора.
2. Нажмите на фиксатор держателя колодки жгута проводов, откиньте держатель вверх, и отсоедините колодку от электронного блока управления двигателем.
3. Аналогично отсоедините от блока вторую колодку.
4. Выверните болт крепления наконечника «массового» провода к основанию электронного блока управления двигателем и отсоедините провод.
5. Выверните четыре болта крепления электронного блока управления двигателем к кронштейну на впускной трубе и снимите блок.
6. Установите электронный блок управления двигателем в порядке, обратном снятию.

Схема предохранителей и реле OPEL ASTRA H / ZAFIRA B с 2004

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Опель.

Цветовая идентификация предохранителей по номинальной силе тока Цвет предохранителя / Сила тока Фиолетовый ЗА Бежевый 5А Коричневый 7,5 А Красный 10 А Синий 15 А Желтый 20 А Прозрачный 25 А Зеленый 30 А Синий 20 А Прозрачный 25 А Розовый 30 А Зеленый 40 А

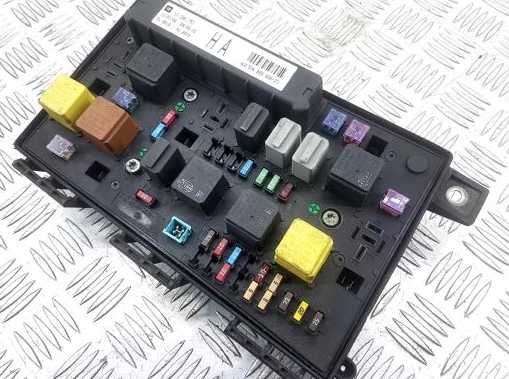

Размещение предохранителей в подкапотном монтажном блоке

Подкапотный монтажный блок № / Защищаемый контур / Номинальная сила тока 1 ABS 20 А 2 ABS 30 А 3 Система обогрева, вентиляции салона, климат-контроль (HVAC) 30 А 4 Система обогрева, вентиляции и кондиционирования (HVAC) 30 А 5 Вентилятор системы охлаждения 1” 30 А / 40 А 6 Вентилятор системы охлаждения 2″ 20 А / 30 А / 40 А 7 Омыватели стекол 10 А 8 Звуковой сигнал 15 А 9 Омыватели фар 25 А 10 – • 11 12 Циркуляционный насос 5 А 13 Противотуманные фары 15А 14 Очистители стекол 30 А 15 Очистители стекол 30 А 16 Модуль управления двигателем/система Open&Starl/cTon-CMrHan ABS 5А 17 Подогрев топливного фильтра (дизельные модели) 25 А 18 Стартер 25 А 19 Электронное оборудование коробки передач 30 А 20 Кондиционер 10 А 21 Электронное оборудование двигателя 20А 22 Электронное оборудование двигателя 7,5 А 23 Система адаптивного света фар (AFL), регулирование угла наклона фар 10А 24 Топливный насос 15А 25 Электронное оборудование коробки передач 15А 26 Электронное оборудование двигателя 10 А 27 Усилитель рулевого управления 5А 28 Электронное оборудование коробки передач 5А 29 Электронное оборудование коробки передач 7,5 А 30 Электронное оборудование двигателя 10 А 31 Система адаптивного света фар (AFL). регулирование угла наклона фар 10 А 32 Тормозная система, кондиционер 5А 33 Система адаптивного света фар (AFL). регулирование угла наклона фар 5А 34 Блок управления модуля рулевой колонки 7.5 А 3S Информационно-развлекательная система ’20 А 36 Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей 7.5 А

Размещение предохранителей в салонном монтажном блоке

№ / Защищаемый контур / Номинальная сила тока 1 Электропривод управления передними стеклоподъемниками 25 А 2 – – 3 Приборы 7,5 А 4 Обогрев/кондиционер/климат-контроль (HVAC) 5А 5 Подушка безопасности 7,5 А 6 – – 7 – – 8 – – 9 – 10 – – 11 Обогрев заднего стекла 25 А 12 Очиститель заднего стекла 15 А 13 Система помощи при парковке 5А 14 Обогрев/кондиционер 7,5 15 – 16 Система опознавания занятости сиденья/система Open&Start 5А 17 Датчик дождя/датчик качества воздуха/система контроля давления в шинах/внутреннее зеркало заднего вида 5А 18 Приборы/переключатели 5А 19 – – 20 CDC 10 А 21 Обогрев наружных зеркал’” 7,5 А 22 Верхний люк 25 А 23 Электронное управление задними стеклоподъемниками 7,5 А 24 Диагностический разьем 7,5 А 25 – 26 Электропривод складывания эс_ркпл 7,5 А 27 Ультразвуковой датчик, устройство противоугонной сигнализации 5А 28 – 29 Прикуриватель, передняя розетка 15А 30 Задняя розетка 10 А 31 . 32 Система Open&Start 25 А 33 . 34 Верхний люк 25 А 35 Розетка отбора мощности (задняя) 10 А 36 Тягово-сцепное устройство 20 А 37 Освещение салона 5А 38 Центральное запорное устройство, клемма 30 А 39 Обогрев левого сидения 15А 40 Приборы, переключатели 15А 41 – • 42 – 43 – 44 –

Подкапотный монтажный блок № / Рабочий контур / Обозначение реле 1 Вентилятор системы охлаждения К11 Х125 2 Вентилятор системы охлаждения К12 Х125 3 Насос омывателей фар К7 Х125 4 Противотуманные фары К16 Х125 5 Передние очистители (медленно/быстро) К5 Х125 6 Передние очистители (включение/выключение) К6_Х125 7 Вентиляция салона К15 Х125 8 Подогрев топливного фильтра (дизельные модели) К14_Х125 9 Стартер К1 Х125 10 Вентилятор системы охлаждения К13 Х125 11 Компрессор К/В К8 Х125 12 ЕСМ К2 Х125 13 Топливный насос К10 Х125 14 Клемма 15 КЗ Х125

Салонный монтажный блок № Рабочий контур Обозначение реле 1 Обогрев заднего стекла КЗ Х131 2 Клемма 15 К1 Х131 3 Клемма 15а К2 Х131

Описание предохранителей и их назначение на Опеле Зафира Б и В

Автомобильные предохранители выполняют несколько функций:

• предотвращают повреждение электрооборудования и электронных компонентов при коротком замыкании или повышении напряжения в бортовой сети;
• защищают водителя и пассажиров от поражения током при нарушении изоляции и пробое на корпус;
• предотвращают распространение аварийной ситуации на другие электроприборы.

Опель на бензиновом двигателе

В зависимости от комплектации, в багажном отсеке Опеля Зафира Б могут находиться перемычки, обеспечивающие защиту следующим устройствам:

• обогреву передних сидений;
• задней подсветке номерного знака;
• электрическим стеклоподъемникам;
• питанию центрального замка;
• приборам и указателям на щитке в салоне;
• приводу сдвижного люка;
• кондиционеру или климат-контролю;
• прикуривателю;
• подушкам безопасности;
• парковочному ассистенту;
• датчику противоугонной системы;
• дворнику;
• опознавателю занятости кресла;
• электроприводу складных зеркал заднего вида;
• разъему для подключения прицепа.

На некоторых модификациях на плате могут стоять релейные коммутаторы и вставки для таких электроприборов:

• дефростера внешних зеркал;
• передних противотуманок;
• заднего стеклоочистителя;
• дополнительного прикуривателя;
• стеклоподъемников.

С подробной распиновкой можно ознакомиться в таблице:

Под капотом микровэна стоят предохранители, подсоединенные к таким приборам:

• ЭГУР;
• дисплею информационно-развлекательного комплекса;
• независимому и вспомогательному отопителю;
• корректору фар;
• ЭБУ автоматической КПП;
• клаксону;
• вентилятору охлаждения радиатора;
• стоп-сигналам;
• бензонасосу;
• стартеру;
• управлению дальним и ближним светом;
• омывателю лобового стекла;
• лампам габаритов;
• АБС;
• датчику зарядки АКБ;
• БУ амортизаторами подвески и др.

Расшифровка диаграммы представлена ниже:

В коробе силовых плавких вставок имеются элементы для таких потребителей:

• электрогидравлического усиления рулевого управления;
• подъемного верха на кабриолетах;
• подачи напряжения на плату в багажнике;
• отопителя в салоне.

Вне боксов в подкапотном пространстве располагаются коммутаторы, относящиеся к обдуву радиатора, складной крыше и замку селектора АКПП.

Авто на дизельном двигателе

Для автомобилей с дизельным двигателем на платах находятся следующие реле и предохранители:

• № 14 в моторном отсеке – для насоса подкачки топлива;
• № 2 среди силовых плавких вставок – для таймера работы свечей накаливания;
• № 17 в багажнике – для обогрева фильтра;
• № 26 – для других приборов.

Водителю нужно регулярно проверять резервные предохранители, пополнять запас в автосервисах и специальных магазинах.

Замена фазорегулятора Опель Астра Н Z16XER в автосервисе

Менять систему фазорегулятора необходимо в автосервисе, где имеется специальное оборудование и обученный персонал, который способен не только распознать неисправность, но и квалифицированно поменять неисправные механизмы.

ВАЖНО! Для замены шестерней необходимы специальные фиксаторы, которые имеются далеко не в каждом автосервисе. Кроме этого, в сервисе должны быть еще и обученные специалисты, умеющие работать с такими фиксаторами. Если в СТО нет приспособлений, которые фиксируют валы в определенном положении, автолюбителю рекомендуется обратиться в другой автосервис

Также владельцу Опель Астра Н необходимо знать, что клапаны и шестерни отремонтировать невозможно. Их только меняют на новые. Сейчас выпускаются модернизированные не только клапаны, но и шестерни, срок службы которых увеличен. Наши специалисты рекомендуют вместе с заменой шестерней и клапанов заменить ремень ГРМ

Если в СТО нет приспособлений, которые фиксируют валы в определенном положении, автолюбителю рекомендуется обратиться в другой автосервис. Также владельцу Опель Астра Н необходимо знать, что клапаны и шестерни отремонтировать невозможно. Их только меняют на новые. Сейчас выпускаются модернизированные не только клапаны, но и шестерни, срок службы которых увеличен. Наши специалисты рекомендуют вместе с заменой шестерней и клапанов заменить ремень ГРМ.

Замена ремня генератора всех модификаций Opel Astra H

Схема снятия ремня генератора на моделях с разными силовыми агрегатами производится примерно по одинаковому алгоритму, за исключением мотора Z14 XEP, где обычным набором инструментов не обойтись – потребуется специальное приспособление. Как не обойтись и без снятия правой опоры подвески двигателя.

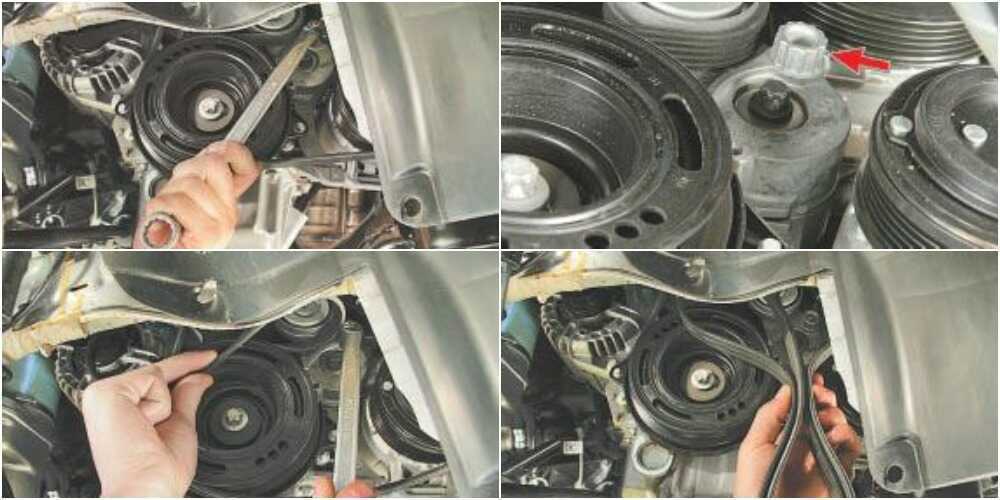

Рассмотрим пошаговую инструкцию по замене ремня генератора Opel Astra H с мотором Z16 XE(P/R):

• чтобы легче было добраться до привода, демонтируем правое переднее колесо;
• снимаем брызговик;
• ключом на 19 проворачиваем ролик натяжного устройства в направлении против часовой стрелки для ослабления ремня;
• аккуратно снимаем ремень со всех шкивов и роликов, извлекаем его;
• установка нового или старого ремня, если он не сильно изношен, производится в обратном порядке.

В конце проверните коленвал на 3-4 оборота, чтобы ремень окончательно сел в посадочные места на всех шкивах.

Как снять приводной ремень на моделях с двигателем Z18 XE:

• демонтируем правое переднее колесо;
• снимаем брызговик;
• проворачиваем центральный болт натяжителя против часовой стрелки, добиваясь ослабления натяжения приводного поликлинового ремня;
• снимаем ремень со шкивов, извлекаем его;
• установка нового или старого ремня производится в обратном порядке.

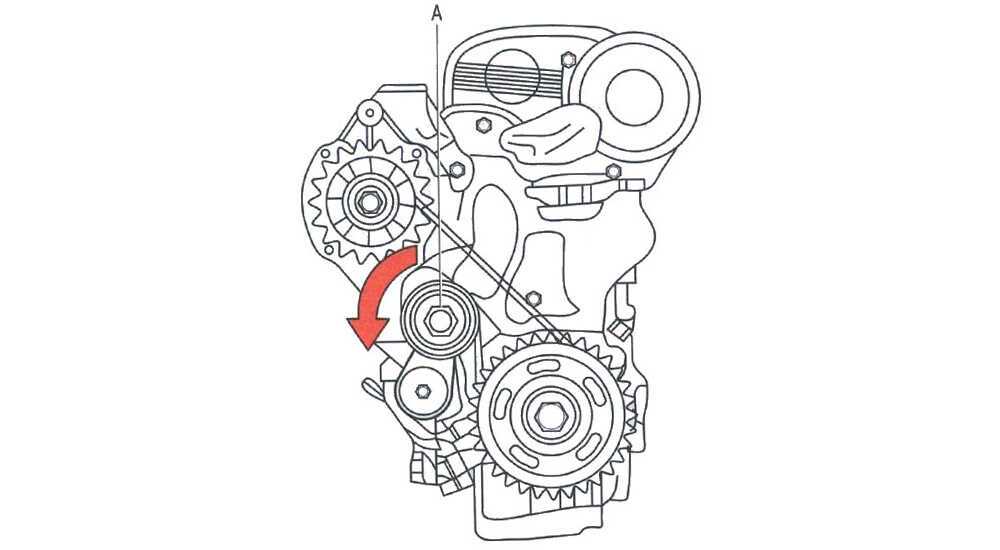

А – центральный болт натяжного ролика

После завершения процедуры проверните коленвал на несколько оборотов, чтобы ремень правильно расположился на всех шкивах.

Как произвести замену ремня генератора Opel Astra H на моторах Z20 LE(R/Н):

для облегчения доступа демонтируем правое переднее колесо;
снимаем брызговик силового агрегата;
проворачиваем болт натяжителя по часовой стрелке (внимание, не перепутайте!), добиваясь ослабления натяжения ремня привода генератора и других агрегатов;
снимаем ремень со шкивов, извлекаем его;
установка приводного ремня производится в обратном порядке.

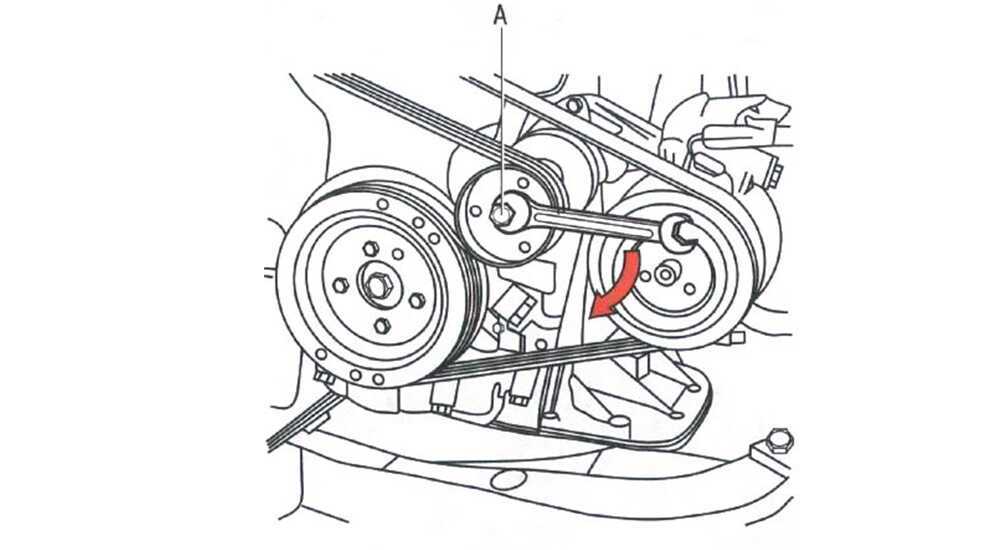

А – центральный болт натяжного ролика

Чтобы правильно надеть ремень на шкивы генератора, насоса системы кондиционирования и помпы, после затяжки болта натяжителя проверните коленвал автомобиля на три оборота.

Замена ремня генератора Astra H (модификация с двигателем Z14 XEP):

• демонтируем правое переднее колесо;
• демонтируем правый брызговик мотора;
• снимаем воздушный фильтр (потребуются накидные ключи на 7/10 и Torx T25);
• с помощью ключа Torx E14 демонтируем правую опору силового агрегата;
• посредством спецприспособления КМ-6131 или КМ-955-2 отводим натяжной ролик в сторону, и когда ремень ослабнет, фиксируем ролик в этом положении любым удобным способом и последовательно скидываем ремень со шкивов;
• ставить новый ремень нужно в порядке, обратном снятию.

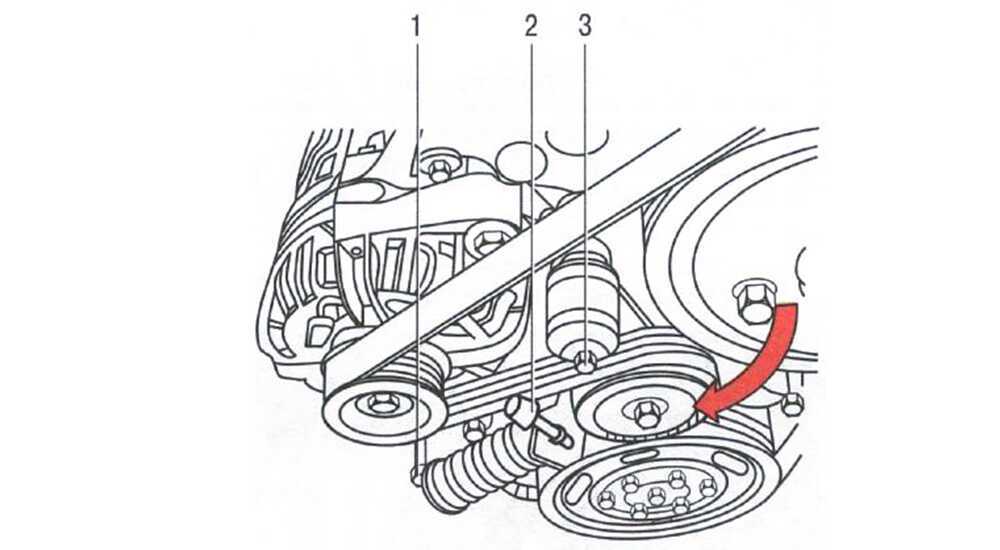

1, 3 – болты крепления натяжного ролика; 2 – приспособление КМ-955-2 для ослабления натяжного устройства

Натяжка ремня не требуется, поскольку здесь используется автоматический натяжитель. Не забываем провернуть коленвал для посадки ремня на шкивы.

Замена ремня на авто с мотором Z13 DTH:

• поскольку здесь все операции нужно производить снизу, демонтируем правый брызговик мотора;
• используя специальный ключ КМ-6130, проворачиваем натяжное устройство, добиваясь необходимого ослабления натяжки приводного ремня, фиксируем его в таком положении, используя стопорный стержень;
• снимаем ремень.

Замена на новый производится в порядке, обратном описанному.

Замена ремня на авто с мотором Z17 DT:

• для облегчения доступа демонтируем правое переднее колесо;
• снимаем брызговик силового агрегата;
• проворачиваем центральный болт натяжителя по часовой стрелке, добиваясь ослабления натяжения ремня;
• фиксируем положение натяжного устройства стопорным стержнем (например, отвёрткой);
• снимаем ремень;
• установка приводного ремня производится в порядке, обратном приведенному выше.

Замена ремня генератора для моделей Astra H с мотором Z19 DT/DTH:

• демонтируем правое переднее колесо;
• снимаем защиту картера вместе с правым брызговиком;
• используя специальный ключ, проворачиваем натяжитель, добиваясь ослабления натяжения ремня генератора Астры Н;
• фиксируем натяжное устройство в таком положении стопорным стержнем, снимаем ремень со шкивов, извлекаем его;
• установка нового или старого ремня производится в обратном порядке.

Как видно из рисунков, схема расположения шкивов и натяжного механизма практически нигде не повторяется, хотя сам алгоритм достаточно простой. Во всех случаях требуется демонтаж правого колеса, брызговика и защиты картера. Что касается специальных ключей, их можно поспрашивать у знакомых мотористов, найти их в магазинах будет непросто.

Модельный ряд — бюджетные предложении до 1 000 000 рублей

Предохранители и реле mercedes w124, 1984 — 1996

Среди моделей, представленных на российском рынке можно найти как премиальные авто с отличными характеристиками и новейшим оборудованием, так и довольно старые варианты техники с низким ценником. Компания постаралась угодить всем потенциальным покупателем, но имидж в России у нее сложился довольно ограниченный. Потому дорогие автомобили производства Опель пока не являются сильно популярными конкурентами другим премиальным брендам. Чтобы понять все особенности бюджетного транспорта от немецкой компании, достаточно рассмотреть следующие варианты предложений:

• Astra Family — седан, хэтчбек и универсал в классической форме, которые обеспечивают низкую цену (от 655 000 рублей) и классический дизайн, неплохая техника с несколько устаревшими характеристиками;
• Zafira Family — старый вариант семейного минивэна, который вполне адекватно выглядит для спокойной эксплуатации в большом семействе, хороший двигатель и неплохая комплектация делают это авто отличной покупкой, стоимость от 830 000;
• Meriva — еще один семейный автомобиль, но уже из нового модельного ряда, обладает современным дизайном, более компактным салоном и не слишком мощными силовыми агрегатами, стоит от 780 000 рублей;
• Astra нового поколения в кузовах хэтчбек, седан и универсал — совершенно новый автомобиль с современными характеристиками и привлекательным дизайном, отличной выносливостью и малым потреблением топлива, модель стоит от 741 000 рублей за хэтчбек;
• Astra GTC — спортивная 3-дверная версия хэтчбека, которая отлично подойдет для молодежной активной эксплуатации или для молодой семьи, удачный дизайн сочетается с демократичной ценой в 819 000;
• Mokka — молодежный кроссовер компактного типа с удачным дизайном и прекрасными характеристиками, вполне современное исполнение каждой детали, актуальная техника и хорошие особенности конструкции интерьера, а также удачная цена в 830 000 рублей.

Вот так выглядит модельный ряд бюджетных транспортных средств от компании Opel. В последнее время весьма очевидным стало влияние дизайнеров и инженеров General Motors на облик и техническое оснащение автомобилей Опель. Если раньше немецкий концерн осталася аутентичным, то сегодня по части недорогих машин вся техника и многие особенности дизайна взяты от американских моделей корпорации. Впрочем, в Европе Опель воспринимается очень положительно. К сожалению, в России пока не представлена модель Adam — маленький хэтчбек с отличным дизайном и массой фирменных особенностей.

Когда нужна замена фазовращателей Опель Астра H?

Фазовращатель – это сложный механизм, который часто выходит из строя. Признаки выхода из строя являются следующие:

• машина плохо отзывается на педаль газа;
• на малых оборотах машина не едет, нет тяги;
• после того как автомобиль заводится, слышан характерный звук работающего дизеля. После прогрева он пропадает;
• электронный блок управления фиксирует ряд ошибок: 0010; 0011; 0013; 0014.

Эти симптомы почти со стопроцентной гарантией говорят о неисправных шестернях распредвалов или вышедших из строя клапанах фазорегулятора.СПРАВКА: Не стоит менять только шестерни или клапаны, это не сможет решить проблему полностью. Частичная замена может только замаскировать неисправность. Автолюбителю ни в коем случае нельзя игнорировать симптомы неисправности. В процессе эксплуатации могу произойти более серьезные поломки. При заклинивании одной из шестерни может произойти выброс масла через сальники. Оно попадает на ремень ГРМ, а это смертельно для него. В результате действия масла ремень может оборваться, что приведет к погнутым клапанам. А это в свою очередь требует замены двигателя или его капитальный ремонт, что по стоимости почти равноценно. Поэтому при первых признаках неполадки следует незамедлительно обратиться в автосервис для диагностики, где с помощью профессионального оборудования проверят систему фазорегулятора.

ВНИМАНИЕ! Некоторые неопытные специалисты автосервиса «дизиление» двигателя принимают за неисправность гидрокомпенсаторов, которых нет на этих автомобилях

Где находится БП и его электросхемы

В электрической схеме автомобиля Opel Zafira второго поколения применяются два блока для размещения реле и предохранителей. Расположение основной коробки предохранителей Опель Зафира Б — под капотом. В багажнике находится дополнительный второй блок. Этот блок расположен за декоративной облицовкой на левом борту автомобиля.

Также на всех Зафира А блок предохранителей расположен в панели приборов в монтажном блоке в районе левой ноги водителя.

Схема предохранителей Опель Зафира А до 2000 года

Блок предохранителей под капотом

В подкапотном пространстве установлены два блока — основной и дополнительный. Ниже показано расположение подкапотных блоков в Зафире.

В дополнительном блоке установлены плавкие вставки для защиты самых нагруженных по силе тока цепей автомобиля.

Схема малого подкапотного блока предохранителей

В блоке размещены следующие предохранители.

Номер на схеме	Номинал, Ампер	Расшифровка
F1	Резерв	Резерв
F2	80	Свечи подогрева воздуха при пуске (только на дизеле)
F3	80	Электродвигатель насоса ГУР (гидравлического усилителя руля)
F4	100	Подогреватель воздуха в салоне от электрической спирали
F5	80	Общая защита второго блока в багажнике
F6	80	Общая защита второго блока в багажнике

В основном блоке предохранителей Опель Зафира Б расположены реле для управления узлами автомобиля. В зависимости от комплектации, расположение реле может быть разным. Назначение реле на примере двух разных Опель Зафира 2006 и 2010 года выпуска.

Номер на схеме	Назначение — вариант 1	Назначение — вариант 2
1	Блок расширенного функционала автомобиля	Аналогично
2	Первая ступень управления вентилятором на радиаторе	Аналогично
3	Вторая ступень управления вентилятором на радиаторе	Аналогично
4	Включение насоса жидкости омыва фар	Активация нитей обогрева стекла задней двери
5	Активация передних противотуманных фар	Отключение нагрузки
6	Управление скоростью работы электродвигателя щёток лобового стекла	Аналогично
7	Включение и выключение электродвигателя щёток лобового стекла	Аналогично
8	Управления скоростью вращения вентилятора печки и кондиционера	Аналогично
9	Дополнительный подогрев топлива (только дизель)	Включение компрессора климатической установки
10	Пуск стартера	Аналогично
11	Дополнительное управление для вентилятора на радиаторе	Аналогично
12	Подключения муфты компрессора климатической установки	Подача напряжения для звукового сигнала
13	Включение блоков управления системами двигателя	Аналогично
14	Дополнительный насос для подкачки топлива (только дизель)	Аналогично
15	Система зажигания	Аналогично

Читать также: Как покрыть хромом в домашних условиях Рядом с реле расположены плавкие вставки различного номинала. Существует два различных варианта расположения предохранителей в блоке под капотом.

В этих блоках размещены следующие элементы.

Расшифовку реле можно увидеть ниже.

Блок предохранителей в багажнике

В багажном отсеке может быть два варианта блоков предохранителей — большой и маленький. При установке маленького блока основная масса предохранителей и реле переносится в блок под капотом (рассмотрено выше как «вариант 2»).

Вариант малого блока

Назначение реле и предохранителей на примере машины 2007 года выпуска.

Номер на схеме	Номинал, А	Расшифровка
1	—	Реле подключения муфты компрессора
2	—	Реле активации очистки заднего стекла
3	—	Реле включения предупредительных ламп передачи заднего хода
F1	15	Розетка в багажнике для дополнительного оборудования
F2	15	Светотехника прицепа
F3	30	Электросистемы привода стёкол на передних дверях
F4	30	Электросистемы привода стёкол на задних дверях
F5	7,5	Обогрев стёкол зеркал
F6	10	Печка и кондиционер

Назначение и расположение реле и предохранителей в большом блоке на примере машины 2011 года выпуска.

Opel Zafira A — предохранители и реле

Поскольку опель зафира предохранители расшифровка блоки являются важными элементами организма автомобиля и отвечают за исправную работу электрического оборудования, то, зная назначение отдельных защитных предохранителей, можно безошибочно находить неисправные участки электрической цепи, связанные с эксплуатацией автомобиля. Бензин очищающий топливную систему.

Все ниже сказанное не является рекламой, а мое личное мнение и опыт эксплуатации.

Решил попробовать разрекламированную новую питерскую фирму по Акт приема передачи автомобиля авто опель зафира предохранители расшифровка. При заключении сделки договор купли-продажи не единственный нужный вам документ.

Блок предохранителей в багажном отделении

Расположение блока предохранителей

Блок предохранителей находится под крышкой с левой стороны грузового отделения.

Отожмите фиксаторы вперед и снимите крышку.

Схема блока предохранителей версии A

Назначение предохранителей в грузовом отделении версии A

№	схема
1	Противотуманные фары
2	Розетка сзади
3	Розетка в грузовом отсеке
4	Фонари заднего хода
5	Задние стеклоподъемники
6	Кондиционер
7	Передние стеклоподъемники
8	Наружные зеркала с подогревом

Чтобы заменить предохранитель, снимите соответствующий защитный колпачок.

Схема блока предохранителей версии B

Назначение предохранителей в грузовом отделении версии B

№	схема
1	Передние стеклоподъемники
2	–
3	инструменты
4	Отопление, система кондиционирования, электронный климат-контроль
5	подушки безопасности
6	–
7	–
8	–
9	–
10	–
11	Обогрев заднего стекла
12	Стеклоочиститель заднего стекла
13	Помощь при парковке
14	Система отопления, кондиционирования
15	–
16	Распознавание занятости сиденья, система Open & Start
17	Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало
18	Приборы, переключатели
19	–
20	CDC
21	Наружные зеркала с подогревом
22	–
23	Задние стеклоподъемники
24	Штекер диагностики
25	–
26	Электрические складывающиеся наружные зеркала заднего вида
27	Ультразвуковой датчик, охранная сигнализация
28	–
29	Прикуриватель, передняя розетка
30	Розетка сзади
31	–
32	–
33	Система Open & Start
34	–
35	Розетка сзади
36	Розетка для буксирного оборудования
37	–
38	Центральный замок, клемма 30
39	Обогрев левого сиденья
40	Обогрев правого сиденья
41	–
42	–
43	–
44	–

Расположение и как заменить предохранители на Опель Зафире

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание. Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя следует производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями. Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель. опель зафира предохранители расшифровка
