Блок в багажном отделении

Расположен за левой обшивкой салона.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

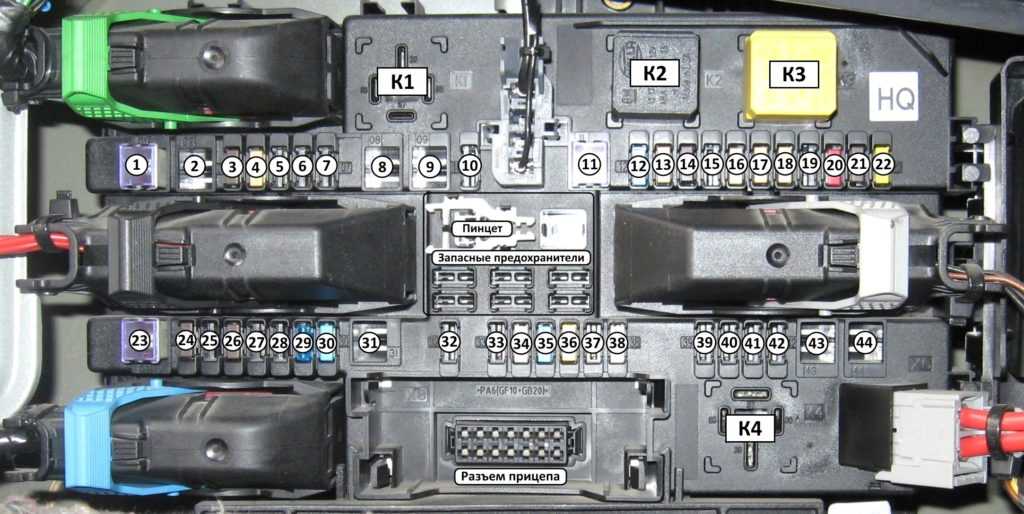

Вариант 1

Схема

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Обозначение

p, blockquote 21,0,0,1,0 —>

1	25/30А Электропривод управления передними стекло подъемниками
2	Не используется
3	7,5А Комбинация приборов
4	5А Обогрев/ кондиционер/ климат-контроль (HVAC)
5	7,5А Подушки безопасности
6	Не используется
7	Не используется
8	Не используется
9	Не используется
10	Не используется
11	25А Обогрев заднего стекла (стекла окна двери задка)
12	15А Стеклоочиститель окна двери задка
13	5А Система помощи при парковке
14	7,5А Система кондиционирования воздуха
15	Не используется
16	5А Система опознавания занятости сиденья/ система Open-Start
17	5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида
18	5А Приборы /переключатели
19	Не используется
20	10А Система динамического управления амортизаторами (CDC)
21	7,5А Обогрев наружных зеркал заднего вида
22	25А Верхний люк
23	25/30А Электро стеклоподъемники задних дверей
24	7,5А Диагностический разъем
25	Не используется
26	7,5А Электропривод складывания наружных зеркал
27	5А Ультразвуковой датчик, система противоугонной сигнализации
28	Не используется
29	15А Прикуриватель, передняя розетка
30	10А Задняя розетка для подключения дополнительных электроприборов
31	Не используется
32	Система Open & Start
33	Не используется
34	25А Верхний люк
35	10А Задняя розетка для подключения дополнительных электроприборов
36	20А Розетка тягово — сцепного устройства
37	5А Освещение салона
38	30А Центральный замок, вывод «30»
39	15А Обогрев левого переднего сиденья
40	15А Обогрев правого переднего сиденья
41	Не используется
42	Не используется
43	Не используется
44	Не используется

• K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
• K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

Вариант 2

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Расшифровка схемы

p, blockquote 25,0,0,0,0 —>

F50	10А Кондиционер AC (на реле K5)
F51	15А Противотуманные фары (передние) (на реле K39)
F52	15А Дополнительное гнездо (задний прикуриватель) ACS
F53	7.5A Обогрев зеркал
F54	30А Стеклоподъемники передние FHF
F55	30А Стеклоподъемники задние FHR
F56	7.5A Задние фонари (на K71), Замок без ручки (на K24D)
K5	Реле — компрессор, кондиционер (FE33, F50)
K24D	Реле мертвой блокировки (F56)
K39	Реле — противотуманная фара, передняя (F51)
K56	Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71	Реле – фонарь заднего хода (F56, FE33)

Капитальный ремонт генератора Bosch 100 A Astra H z16xep

Теперь необходимо измерить величину выступания щеток в свободном состоянии. Если высота окажется менее, чем 0,2 см, то необходимо произвести замену щеток или самого щеточного узла в сборе. Также необходимо проверить щетки на ремонт генератора опель астра н перемещения в щеткодержателе.

При обнаружении заклинивания узла щеткодержателя — заменить все детали в сборе. Разжимать спрессованные клеммы выпрямительного блока с помощью отвертки. Это необходимо делать до тех пор, пока шесть концов статорных обмоток не высвободятся.

Выкрутить и извлечь два винта крепления выпрямительного блока. Извлечь выпрямительный блок из генератора. Необходимо отметить расположение статора относительно крышки генератора. Выкрутить и демонтировать четыре стяжных ремонт генератора опель астра н.

Демонтировать крышку с центрирующей втулки заднего подшипника роторного вала со стороны контактных колец. Осмотреть крышки генератора со стороны контактных колец на уровень износа.

При выявлении трещин на крышке, необходимо заменить её новой. Теперь со стороны привода необходимо разъединить крышку и статор.

Для этого понадобится отвертка с плоским лезвием. Выкрутить и вынуть четыре болта крепления прижимной пластины переднего подшипника роторного вала. По многим каталогам на этот генератор идут все 3 вида диодных мостов.

Ремонт генератора Опель Астра

Вроде все ровно, но не тут то. Ставить нужно тот тип который у вас и стоял в противном случае вы получите недозаряд ремонт генератора опель астра н наоборот — перезаряд.

Дело в том, что из генератора выходят 6 концов обмоток статора, а диодный мост их коммутирует в звезду или в треугольник.

В каталогах может обозначаться соответственно star и delta. Тут тоже еще не все, звезда в свою очередь бывает с 6 диодами и с 8 диодами. Центрирующая втулка должна быть плотно установлена в отверстии крышки. При правильной посадке подшипника во втулке на ней не должно быть следов проскальзывания наружного кольца подшипника.

Осмотрите передний подшипник вала ротора. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились потеки смазки, замените подшипник. Для замены подшипника спрессуйте его с вала ротора универсальным съемником. Новый подшипник напрессовывайте на вал, ремонт генератора опель астра н усилие только к его внутреннему кольцу. При напрессовке подшипника с приложением усилия к его наружному кольцу подшипник будет поврежден.

Осмотрите задний подшипник вала ротора. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились потеки смазки, замените ротор, так как спрессовать подшипник с вала ротора не позволяет несъемный блок контактных колец. Осмотрите контактные кольца. Если на них есть задиры, риски, царапины, следы ремонт генератора опель астра н от щеток и другие повреждения, кольца необходимо прошлифовать.

Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, сняв минимальный слой металла, и затем прошлифовать. Проверьте тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам.

Сопротивление должно составлять примерно 3—5 Ом. Если тестер будет показывать бесконечность, значит, в обмотке ротора обрыв — ротор необходимо заменить.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

p, blockquote 7,0,1,0,0 —>

p, blockquote 8,0,0,0,0 —>

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

p, blockquote 9,0,0,0,0 —>

Фото — схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 12,0,0,0,0 —>

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7.5A На диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер / Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя
F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно — развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

p, blockquote 14,1,0,0,0 —>

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

p, blockquote 15,0,0,0,0 —>

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

p, blockquote 16,0,0,0,0 —>

Подготовка рабочего пространства для снятия генератора

Перед тем как приступить к снятию генератора с автомобиля Opel Zafira B, необходимо создать удобное и безопасное рабочее пространство. Это поможет вам справиться с задачей более эффективно и предотвратить возможность повреждения автомобиля или вас самого.

Вот несколько шагов, которые помогут вам подготовить рабочее пространство для снятия генератора:

1. Подготовьте необходимые инструменты: перед началом работы убедитесь, что у вас все необходимые инструменты под рукой. Вам потребуются такие инструменты, как гаечный ключ, отвертка, торцевые головки и другие инструменты, которые могут понадобиться в процессе снятия генератора.
2. Освободите рабочее пространство: убедитесь, что вокруг автомобиля достаточно места для комфортной работы. Если это возможно, выберите плоскую поверхность, чтобы избежать наклона или сдвига автомобиля во время работы.
3. Приподнимите автомобиль: для обеспечения доступа к генератору необходимо приподнять автомобиль. Используйте автомобильный подъемник или гидравлический домкрат, чтобы поднять автомобиль на достаточную высоту и закрепите его надежно.
4. Отсоедините аккумулятор: перед началом работы отсоедините отрицательный кабель аккумулятора. Это предотвратит возможность возникновения короткого замыкания и защитит вас от потенциальных опасностей.
5. Защитите автомобиль: чтобы предотвратить повреждение кузова или других частей автомобиля, рекомендуется использовать защитные покрытия или материалы, например, коврик или пленку, чтобы покрыть поверхности, которые могут попасть под нагрузку в процессе работы.

Подготовка рабочего пространства перед снятием генератора – это важный шаг, которому следует уделить должное внимание. Это позволит вам провести работы безопасно и эффективно, минимизируя риск повреждения автомобиля или вас самого

Распространенные «болезни» генератора и способы их устранения

Генератор в демонтированном виде для Опель Астра

Начнем с наиболее распространенных неисправностей, характерных для генераторов автомобиле Опель Омега А, Астра G, Вектра Б и многих других моделей:

1. Пробуксовка ремешка во время движения. В первую очередь необходимо убедиться в том, что подшипники целые, после чего можно натянуть ремешок.
2. Зависли щетки устройства — необходимо произвести очистку щеткодержателя, а также щеток от пыли и грязи. После этого можно проверить усилие щеточных пружин.
3. Подгорели контактные кольца — в этом случае нужно их прочистить, а если есть необходимость — проточить их.
4. Произошел обрыв в цепи возбуждения, единственным выходом будет устранить обрыв.
5. Довольно частая Опель Вектра — заедание ротора за полюса статорного элемента. Нужно произвести диагностику состояния подшипников, а также места их монтажа. Если вы обнаружили вышедшие из строя элементы, их надо заменить.
6. Плохой контакт или его полное отсутствие генераторного узла с массой регулятора напряжения. Необходимо проверить целостность проводку, а также качество соединений контактов.
7. Если износились щетки, их в любом случае придется менять.
8. В том случае, если замаслились и загрязнились контактные кольца, то их следует протереть тряпкой, смоченной в керосине или бензине.
9. Вышел из строя регулятор напряжения — следует его проверить, а если он вышел из строя, то заменить новым.
10. Еще одна распространенная проблема — витковое замыкание либо обрыв цепи в обмотке. Придется полностью разбирать узел для диагностики статорной обмотки на предмет наличия замыканий или обрывов. Если проблема заключается в статоре или обмотке, то вышедшие из строя элементы надо заменить.
11. При износе или разрушении подшипниковых элементов эти компоненты надо поменять. А если проблема заключается в износе посадочного места для подшипниковых устройств, то менять придется крышку механизма.
12. Одна из наиболее серьезных проблем — разрушение шкива. Если вы заметили, что на шкиве стали изнашиваться зубья, то шкив придется менять полностью.
13. Износ ремня. Если на ремешке имеются следы износа, повреждения, расслоения, то необходимо произвести его замену (автор видео о замене ролика натяжителя устройства — канал zverdiman).

Самые частые неисправности — это износ ремня и гудящие подшипники.

Замена ремня генератора всех модификаций Opel Astra H

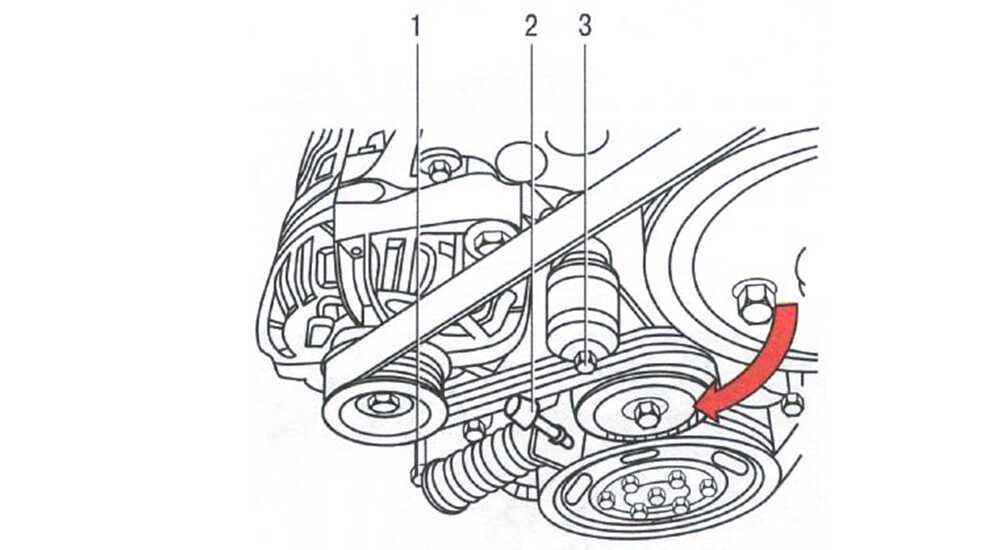

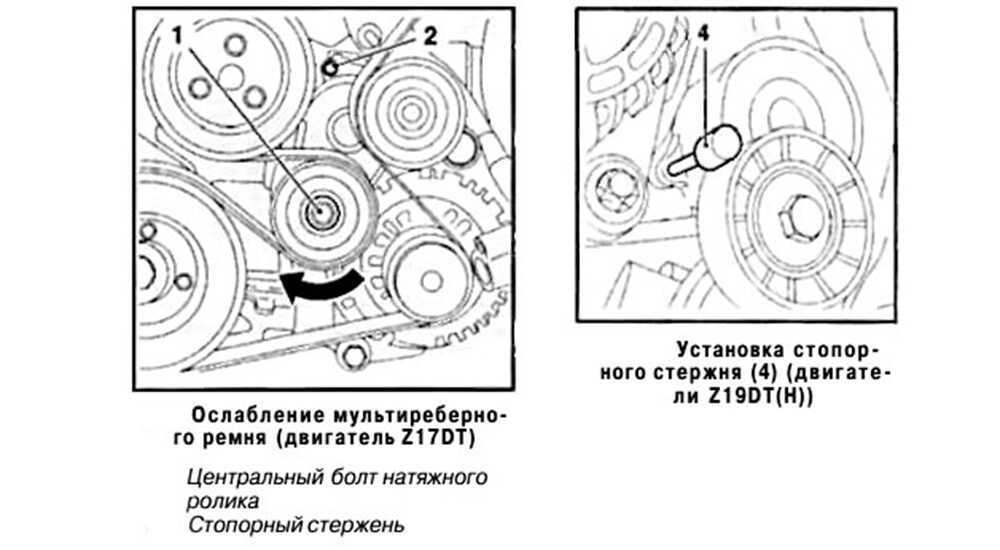

Схема снятия ремня генератора на моделях с разными силовыми агрегатами производится примерно по одинаковому алгоритму, за исключением мотора Z14 XEP, где обычным набором инструментов не обойтись – потребуется специальное приспособление. Как не обойтись и без снятия правой опоры подвески двигателя.

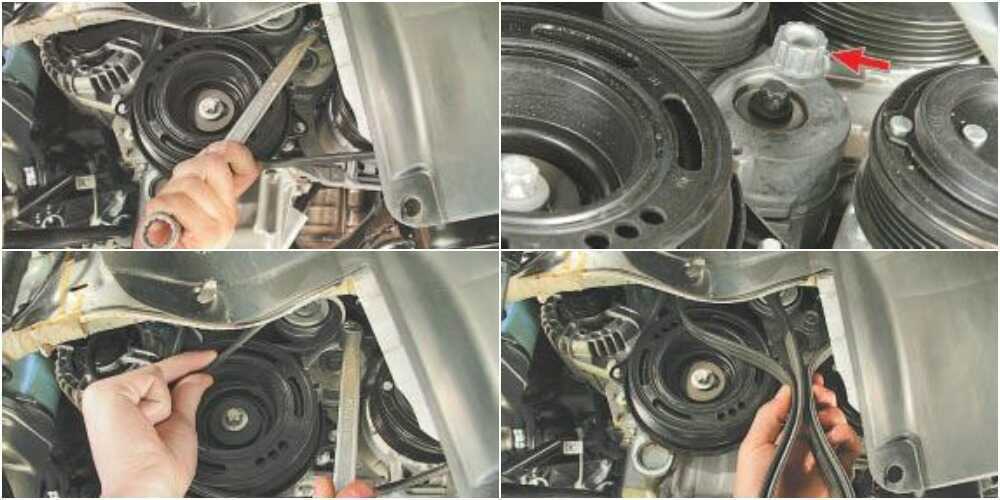

Рассмотрим пошаговую инструкцию по замене ремня генератора Opel Astra H с мотором Z16 XE(P/R):

• чтобы легче было добраться до привода, демонтируем правое переднее колесо;
• снимаем брызговик;
• ключом на 19 проворачиваем ролик натяжного устройства в направлении против часовой стрелки для ослабления ремня;
• аккуратно снимаем ремень со всех шкивов и роликов, извлекаем его;
• установка нового или старого ремня, если он не сильно изношен, производится в обратном порядке.

В конце проверните коленвал на 3-4 оборота, чтобы ремень окончательно сел в посадочные места на всех шкивах.

Как снять приводной ремень на моделях с двигателем Z18 XE:

• демонтируем правое переднее колесо;
• снимаем брызговик;
• проворачиваем центральный болт натяжителя против часовой стрелки, добиваясь ослабления натяжения приводного поликлинового ремня;
• снимаем ремень со шкивов, извлекаем его;
• установка нового или старого ремня производится в обратном порядке.

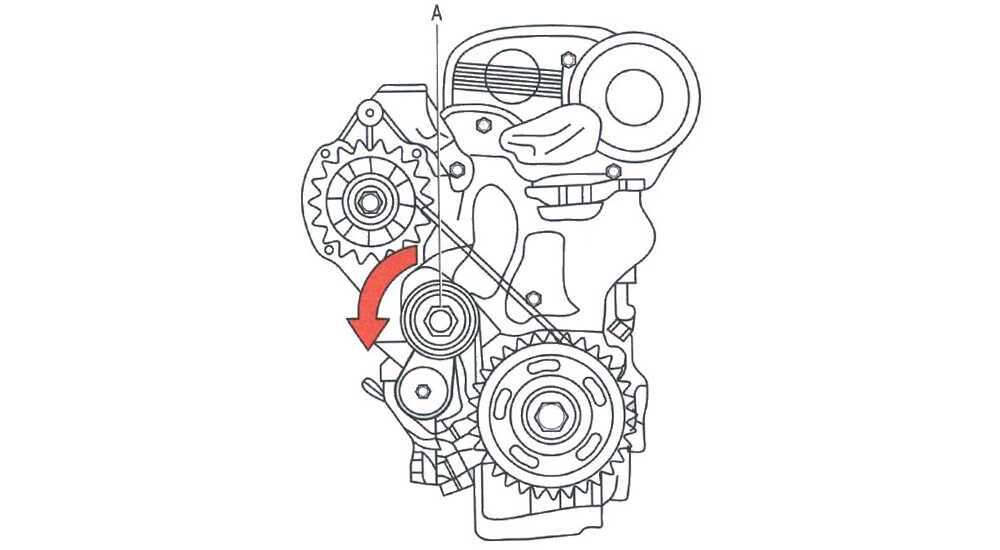

А – центральный болт натяжного ролика

После завершения процедуры проверните коленвал на несколько оборотов, чтобы ремень правильно расположился на всех шкивах.

Как произвести замену ремня генератора Opel Astra H на моторах Z20 LE(R/Н):

для облегчения доступа демонтируем правое переднее колесо;
снимаем брызговик силового агрегата;
проворачиваем болт натяжителя по часовой стрелке (внимание, не перепутайте!), добиваясь ослабления натяжения ремня привода генератора и других агрегатов;
снимаем ремень со шкивов, извлекаем его;
установка приводного ремня производится в обратном порядке.

А – центральный болт натяжного ролика

Чтобы правильно надеть ремень на шкивы генератора, насоса системы кондиционирования и помпы, после затяжки болта натяжителя проверните коленвал автомобиля на три оборота.

Замена ремня генератора Astra H (модификация с двигателем Z14 XEP):

• демонтируем правое переднее колесо;
• демонтируем правый брызговик мотора;
• снимаем воздушный фильтр (потребуются накидные ключи на 7/10 и Torx T25);
• с помощью ключа Torx E14 демонтируем правую опору силового агрегата;
• посредством спецприспособления КМ-6131 или КМ-955-2 отводим натяжной ролик в сторону, и когда ремень ослабнет, фиксируем ролик в этом положении любым удобным способом и последовательно скидываем ремень со шкивов;
• ставить новый ремень нужно в порядке, обратном снятию.

1, 3 – болты крепления натяжного ролика; 2 – приспособление КМ-955-2 для ослабления натяжного устройства

Натяжка ремня не требуется, поскольку здесь используется автоматический натяжитель. Не забываем провернуть коленвал для посадки ремня на шкивы.

Замена ремня на авто с мотором Z13 DTH:

• поскольку здесь все операции нужно производить снизу, демонтируем правый брызговик мотора;
• используя специальный ключ КМ-6130, проворачиваем натяжное устройство, добиваясь необходимого ослабления натяжки приводного ремня, фиксируем его в таком положении, используя стопорный стержень;
• снимаем ремень.

Замена на новый производится в порядке, обратном описанному.

Замена ремня на авто с мотором Z17 DT:

• для облегчения доступа демонтируем правое переднее колесо;
• снимаем брызговик силового агрегата;
• проворачиваем центральный болт натяжителя по часовой стрелке, добиваясь ослабления натяжения ремня;
• фиксируем положение натяжного устройства стопорным стержнем (например, отвёрткой);
• снимаем ремень;
• установка приводного ремня производится в порядке, обратном приведенному выше.

Замена ремня генератора для моделей Astra H с мотором Z19 DT/DTH:

• демонтируем правое переднее колесо;
• снимаем защиту картера вместе с правым брызговиком;
• используя специальный ключ, проворачиваем натяжитель, добиваясь ослабления натяжения ремня генератора Астры Н;
• фиксируем натяжное устройство в таком положении стопорным стержнем, снимаем ремень со шкивов, извлекаем его;
• установка нового или старого ремня производится в обратном порядке.

Как видно из рисунков, схема расположения шкивов и натяжного механизма практически нигде не повторяется, хотя сам алгоритм достаточно простой. Во всех случаях требуется демонтаж правого колеса, брызговика и защиты картера. Что касается специальных ключей, их можно поспрашивать у знакомых мотористов, найти их в магазинах будет непросто.

Проверка напряжения генератора

8. Если аккумуляторная батарея не заряжается или заряжается недостаточно во время движения автомобиля, необходимо проверить напряжение генератора.

9. Подключите вольтметр между положительным и отрицательным полюсами батареи и запустите двигатель. Напряжение при пуске должно упасть примерно до 8 Вольт (при температуре окружающего воздуха +20°С).

10. Увеличьте количество оборотов двигателя до 3000 об/мин — при исправной работе генератора и регулятора напряжение на клеммах должно составить от 13 до 14.5 В.

11. Для проверки стабильности напряжения необходимо включить дальний свет и повторить измерения при 3000/мин. Измеренное напряжение не должно возрасти более чем на 0.4 В от ранее замеренных показателей.

12. Если показатели выходят за пределы номинального значения, генератор и регулятор нужно проверить в специализированной мастерской.

Opel Astra H (Family) / Руководство

Ремень привода вспомогательных агрегатов на всех двигателях автомобиля Opel Astra снимают примерно одинаковыми приемами. Исключение — двигатель Z 14 ХЕР, для снятия ремня которого требуется специальное приспособление, а также необходим демонтаж правой опоры подвески силового агрегата.

Для замены ремня привода вспомогательных агрегатов двигателя Z 16 XER выполните следующее.

Вам потребуется ключ или торцовая головка «на 19».

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).

3. Поверните ключом против часовой стрелки ролик натяжного устройства до ослабления натяжения ремня…

Примечание

Так расположен на корпусе натяжного устройства двенадцатигранник для поворота натяжного ролика.

4. …снимите ремень привода вспомогательных агрегатов с натяжного ролика…

5. …и полностью извлеките ремень

6. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

7. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Для замены ремня привода вспомогательных агрегатов двигателя Z 18 XER выполните следующее.

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Поверните ключом против часовой стрелки ролик натяжного устройства за центральный болт А (рис. 1) до ослабления натяжения ремня, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

Рис. 1. Снятие ремня привода вспомогательных агрегатов двигателя Z 18 XER: А — центральный болт натяжного ролика.

4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Для замены ремня привода вспомогательных агрегатов Опеля Астры с двигателями Z 20 LER и Z 20 LEH выполните следующее.

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Поверните ключом по часовой стрелке ролик натяжного устройства за центральный болт А (рис. 2) до ослабления натяжения ремня, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

Рис. 2. Снятие ремня привода вспомогательных агрегатов двигателей Z 20 LER и Z 20 LEH: А — центральный болт натяжного ролика.

4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Для замены ремня привода вспомогательных агрегатов двигателя Z 14 ХЕР выполните следующее.

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и воздуховода).

4. Снимите правую опору подвески силового агрегата (см. Замена опор подвески силового агрегата).

5. Используя специальное приспособление 2 (рис. 3) КМ-955-2 отожмите натяжной ролик в направлении, показанном стрелкой, до ослабления натяжения ремня и зафиксируйте его в этом положении, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

Рис. 3. Снятие ремня привода вспомогательных агрегатов двигателя Z 14 ХЕР: 1, 3 — болты крепления натяжного ролика; 2 — приспособление КМ-955-2 для ослабления натяжного устройства.

6. Установите новый ремень привода вспомогательных агрегатов и все снятые детали, в порядке, обратном снятию.

7. Снимите специальное приспособление КМ-955-2 и проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Гарантийные обязательства и ценообразование

Наличие специальных приспособлений, обученного персонала и качественных запасных частей позволяет производить замену фазорегулятора Опель Астра Н с хорошим качеством.

Все запасные части мы закупаем у производителя и только заводского изготовления. Поэтому мы предоставляем гарантийные обязательства на все выполненные работы и запасные части, а прямые поставки запасных частей позволяют нам устанавливать справедливые и конкурентные цены, которые не превышает среднерыночные.

Высокое качество выполнения работ и справедливое ценообразование привлекают наших клиентов. После проведения ремонтных работ у нас автолюбители становятся постоянными клиентами нашего автосервиса.
