Предохранители и реле Range Rover 2
Рассмотрены автомобили 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

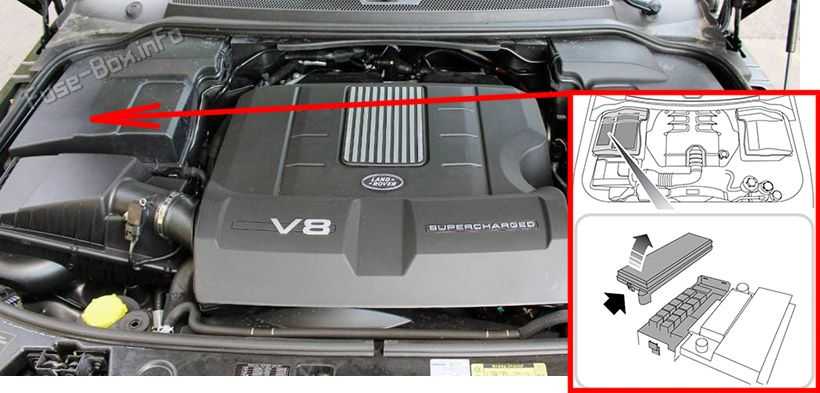

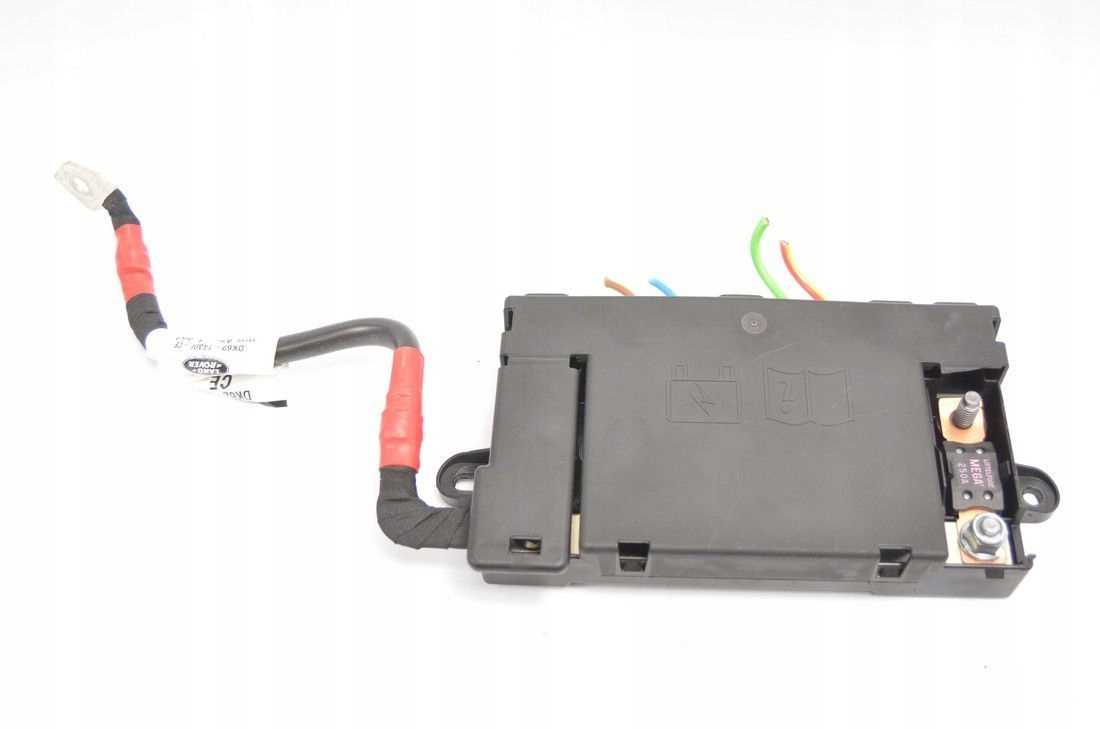

Блок предохранителей и реле в моторном отсеке Рендж Ровер 2.

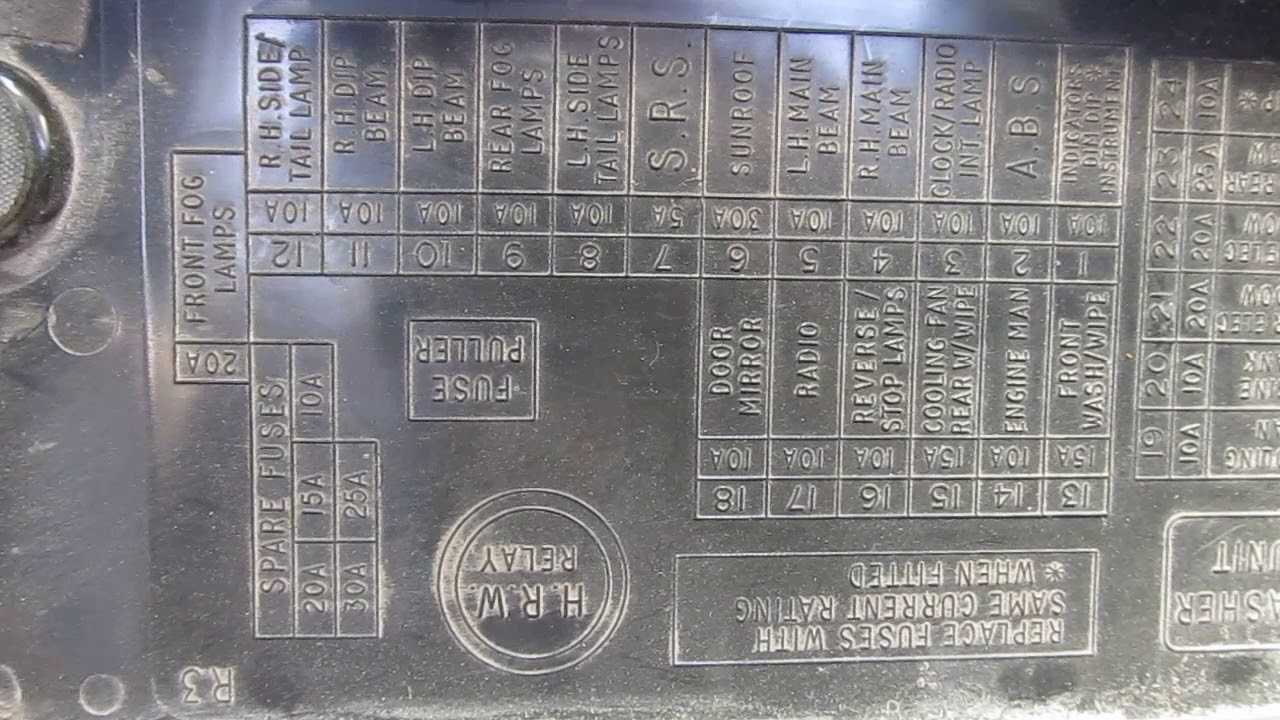

Схема расположения предохранителей и реле в блоке.
Расшифровка предохранителей и реле.
(60A) Предохранитель Maxi- Часы, комбинация приборов, аудиосистема, лампы подсветки проема двери, электронный блок управления двигателем, блок управления раздаточной коробкой, многофункциональный блок управления
(30A) Предохранитель Maxi — Пневмоподвеска, реле стартера
(40A) Предохранитель Maxi- насос ABS
(60A) Предохранитель Maxi — Аудиосистема, лампы освещения салона, противоугонная система, замок задней двери, косметические зеркальца, разъем электрооборудования прицепа, многофункциональный блок управления
(60A) Предохранитель Maxi- Центральный замок, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях, электропривод сидений, многофункциональный блок управления
Реле 1 вентилятора отопителя
Реле 2 электродвигателя вентилятора отопителя
Реле прерывистого режима работы очистителя лобового стекла
Реле очистителя/омывателя фар
Реле 1 электродвигателя вентилятора конденсатора кондиционера
Реле 2 электродвигателя вентилятора конденсатора кондиционера
Реле основных цепей зажигания
Реле электронного блока управления двигателем
Предохранители под капотом Рендж Ровер Спорт
Монтажный блок в моторном отсеке расположен левой части подкапотного пространства.
Схема блока предохранителей под капотом Рендж Ровер Спорт
Описание
№ | А | Защищаемая цепь |
1 | 25 | Топливный насос |
2 | 5 | С 2009 года: Бензиновые двигатели — EMS (MAF, датчик масла) Дизельные двигатели — жидкостный подогреватель |
3 | 5 | Блок управления ECU пневматической подвески |
4 | 25 | До 2009 года: Варианты с бензиновым двигателем — V8 с турбокомпрессором — насос охлаждения турбокомпрессораС 2005 года: Варианты с дизельным двигателем — система управления дизельным двигателем (электронный блок управления и блок управления реле топливного насоса) |
5 | 15 | С 2009 года: EMS |
5 | 10 | До 2009 года: Варианты с бензиновым двигателем — система управления бензиновым двигателем (клапан продувки, система рециркуляции отработавших газов, клапан регулировки впускного коллектора), вентилятор моторного отсека, адаптивный круиз-контроль Варианты с дизельным двигателем — Адаптивный круиз-контроль |
6 | 15 | Бензиновые двигатели — EMS (катушки зажигания) Дизельные двигатели — EMS (датчики и блок управления реле свечей предпускового подогрева) |
7 | 15 | С 2009 года: Адаптивная динамическая система, адаптивный круиз-контроль |
7 | 25 | До 2009 года: Отопление, вентиляция, кондиционирование воздуха — обогрев передних сидений |
8 | 25 | Обогреватели задних сидений |
9 | 15 | Система динамического реагирования |
10 | 10 | С 2009 года: Бензиновые двигатели — EMS (электропривод дроссельной заслонки) Дизельные двигатели — EMS |
10 | 15 | До 2009 года: Варианты с бензиновым двигателем — система управления бензиновым двигателем (электродвигатель дроссельной заслонки, датчик массового расхода воздуха), вентилятор охлаждения Варианты с дизельным двигателем — вентилятор охлаждения |
11 | 15 | Бензиновые двигатели – EMS (кислородные датчики)С 2009 года: Дизельные двигатели V6 – муфта компрессора кондиционера |
12 | 10 | Обогрев форсунок омывателя |
13 | 15 | С 2009 года: EMS |
13 | 10 | До 2009 года: Варианты с бензиновым двигателем — система управления бензиновым двигателем (электронный блок управления, VVT и блок управления реле топливного насоса) Варианты с дизельным двигателем — система управления дизельным двигателем (PCV, VCV) |
14 | 15 | С 2009 года: Бензиновые двигатели — EMS (кислородные датчики) |
14 | 20 | До 2009 года: Варианты с бензиновым двигателем — система управления бензиновым двигателем (передние кислородные датчики) |
15 | 30 | Обогрев ветрового стекла |
16 | 15 | С 2009 года: Задний стеклоочиститель |
16 | 10 | До 2009 года: Обогрев наружных зеркал |
17 | 10 | С 2009 года: Дизельные двигатели V6 — EMS (MAF, EGR) |
17 | 15 | До 2009 года: Варианты с бензиновым двигателем — система управления бензиновым двигателем (форсунки) Варианты с дизельным двигателем — EMS (MAF, EGR), вентилятор моторного отсека, датчики MAF, MTV |
18 | 30 | Обогрев ветрового стекла |
19 | — | — |
20 | 5 | Генератор |
21 | 5 | С 2009 года: Система динамической стабилизации (DSC), антиблокировочная система тормозов (ABS)До 2009 года: Не используется |
22 | 30 | — |
23 | 25 | С 2009 года: Противобуксовочная системаДо 2009 года: Система динамической стабилизации |
24 | 25 | С 2009 года: Обогреватели передних сидений |
24 | 20 | До 2009 года: Варианты с бензиновым двигателем — насос усилителя тормозов |
25 | 15 | С 2009 года: Звуковой сигнал |
25 | 10 | До 2009 года: Переключатель освещения |
26 | 20 | Блок управления пневматической подвески |
27 | 5 | Блок управления двигателем (ECM) |
28 | 20 | С 2009 года: Бензиновые двигатели V8 с наддувом – водяной насос интеркулераС 2005 года: Дизельные двигатели – вспомогательный обогреватель |
29 | 30 | Передние стеклоочистители |
30 | 10 | Блок управления автоматической коробкой передач |
Разделы руководства
Кузов и покрытиеБезопасность пассажиров
Геометрия кузова
Двери
Детали салона
Защита от коррозии
Кузовной ремонт
Люк крыши
Наружные детали
Сиденья
Стекла
Общая информацияИдентификационные коды
Использование мануала
Материалы
Меры предосторожности
Моменты затяжки
Технические приемы
Технические характеристики
Техобслуживание
Силовой агрегатДвигатель TD6
Двигатель V8
Коробка-автомат GM-5L40-E
Коробка-автомат ZF 5HP24
Охлаждение двигателя TD6
Охлаждение двигателя V8
Раздаточная коробка
Система выпуска TD6
Система выпуска V8
Снижение выбросов TD6
Снижение выбросов V8
Топливоподача двигателя TD6
Топливоподача двигателя V8
Управление двигателем TD6
Управление двигателем V8
ШассиГлавная передача
Задняя подвеска
Передача переднего моста
Передняя подвеска
Приводные валы
Рулевое управление
Тормозная система
ЭлектрооборудованиеЖгуты электропроводки
Кондиционирование
Освещение
Отопление и вентиляция
Развлекательная система
Система пуска и зарядки
Стеклоочистители
Электронные блоки
Tips for electrical wiring
Electrical wiring is a possibly hazardous job if done improperly. One need to just try working on electrical wiring if knowing the below pointers & techniques followed by even the most knowledgeable electrical expert.
1. Power Tests
Constantly examine & test wires and devices for power inside package you are operating in to prevent electric shock prior to dealing with them. Often, even if you turned off power, some wiring might be connected to another circuit & for this reason may still present a hazard of electric shock.
2. Uncoil Cable
Pull the cable from the center of the coil & raise a handful of coils. The next step is to toss them throughout the floor as if you’re tossing a coiled rope.
3. Amperage Rating
Amperage Rating or Amp requires to be looked for all electrical wiring & devices. Before installing or altering wiring, one must have the appropriate amp rating for all circuits. For example, a 30-amp circuit should have right-gauge wiring to prevent a fire risk.
4. Grounding Wires
Grounding offers a safe path for extra electrical current to pass in case of a fault or any other issue. Follow the maker’s wiring diagrams & understand grounding systems.
5. Boxes & Clamps
You must make sure enclosing all wiring connections in proper electrical boxes or clamps. Enclosures protect the connection and individuals from unintentional contact with those connections.
6. Right Wire
Different kinds of wires are offered in the market; Heat Resistant, Flame Resistant, Industrial Grade, etc. Make certain to choose the appropriate wire for your need.
fullfatrr.com – View topic – Gearbox failure?
Range Rover L322 Fuse Box Diagram, fullfatrr.com – View topic – Gearbox failure?
2017
Назначение предохранителей в блоке предохранителей моторного отсека (2017)
№ | Номинальный ток . | Защищенные цепи |
---|---|---|
1 | – | – |
2 | – | – |
3 | – | – |
4 | – | – |
5 | – | – |
6 | – | – |
7 | – | – |
8 | – | – |
9 | 25 | Омыватель заднего стекла |
10 | 15 | Передняя противотуманная фара |
11 | 15 | Звук рожка |
12 | 30 | Насос для омывания фар |
13 | 30 | Насос для омывания фар |
14 | 25 | Омыватель ветрового стекла |
15 | 15 | Вентиляторные охладители |
16 | 10 | Жидкость для отработавших газов дизельных двигателей (DEF) (только для дизельных двигателей) Вентилятор охлаждения двигателя (только для бензиновых двигателей) |
17 | 5 | Система управления двигателем |
18 | 20 | Система управления двигателем (только для бензиновых двигателей) |
19 | 15 | Система управления двигателем |
20 | 25 | Системы управления двигателем |
21 | 20 | Системы управления двигателем |
22 | 10 | Система управления двигателем. Вентилятор охлаждения двигателя (только для бензиновых двигателей). |
23 | 10 | Система управления двигателем |
24 | 15 | Системы управления двигателем |
25 | 10 | Система управления двигателем (только дизель) |
26 | – | – |
27 | – | – |
28 | – | – |
29 | 5 | Система управления двигателем. Стартерный двигатель. Управление питанием |
30 | – | – |
31 | 10 | Модуль рулевого колеса |
32 | 5 | Адаптивная система переднего освещения (AFS) с левой стороны |
33 | 5 | Модуль управления разветвительной коробкой |
34 | 5 | AFS правая сторона |
35 | 5 | Регулировка фар |
36 | – | – |
37 | – | – |
38 | – | – |
39 | – | – |
40 | 15 | Распространение инфекции. Вращательное управление рельефом. Селектор передач |
41 | – | – |
42 | – | – |
43 | – | – |
44 | – | – |
45 | – | – |
46 | – | – |
47 | – | – |
48 | – | – |
49 | – | – |
50 | – | – |
51 | 10 | Охлаждение двигателя |
52 | – | – |
53 | – | – |
54 | – | – |
55 | – | – |
56 | – | – |
57 | – | – |
58 | – | – |
59 | – | – |
60 | – | – |
Распределение предохранителей в блоке предохранителей в салоне (2017)
№ | Номинальный ток . | Защищенные цепи |
---|---|---|
1 | 20 | Перед прикуривателем |
2 | 20 | Заднее гнездо для аксессуаров |
3 | 20 | Заднее гнездо для аксессуаров |
4 | 10 | Отапливаемый парк |
5 | – | – |
6 | – | – |
7 | – | – |
8 | – | – |
9 | – | – |
10 | 20 | Панорамный световой люк |
11 | 25 | Выключатель левой задней двери |
12 | 20 | Панорамный люк |
13 | 5 | Реакция местности |
14 | – | – |
15 | – | – |
16 | – | – |
17 | – | – |
18 | 30 | Выключатель сиденья пассажира |
19 | – | – |
20 | – | – |
21 | 10 | Красивая коробка |
22 | – | – |
23 | 20 | Пассажирские сиденья |
24 | 25 | Выключатель двери водителя. Мягкое закрывание двери водителя |
25 | 15 | Активный сигнал поворота |
26 | 10 | Кнопки сиденья переднего пассажира |
27 | 5 | Система контроля давления в шинах (TPMS) Передняя верхняя консоль |
28 | 20 | Место водителя |
29 | 25 | Выключатель задней двери справа |
30 | – | – |
31 | – | – |
32 | – | – |
33 | 30 | Место водителя |
34 | 25 | Пассажирская дверь открывается и закрывается. Пассажирская дверь мягко закрывается |
35 | 5 | Выключатель педали тормоза |
36 | – | – |
37 | – | – |
38 | – | – |
39 | 5 | Резервные батареи |
40 | – | – |
41 | 5 | Телематика |
42 | – | – |
43 | 10 | Рулевое колесо с подогревом |
44 | 10 | Модуль рулевого колеса |
45 | 5 | Кнопки сенсорного экрана. Задний климат-контроль |
46 | 15 | Отопление и вентиляция |
47 | – | – |
48 | – | – |
49 | 5 | Автомобильный иммобилайзер |
50 | – | – |
51 | – | – |
52 | – | – |
53 | – | – |
54 | 5 | Диагностические розетки |
55 | 10 | Не используется |
56 | 10 | Отопление и вентиляция |
Назначение предохранителей в блоке предохранителей багажного отделения (2017)
№ | Номинальный ток . | Защищенные цепи |
---|---|---|
1 | – | – |
2 | – | – |
3 | – | – |
4 | – | – |
5 | 15 | Задняя консоль |
6 | – | – |
7 | – | – |
8 | – | – |
9 | 15 | Кнопки управления сиденьем водителя и переднего пассажира |
10 | 25 | Сиденья водителя и переднего пассажира могут быть с подогревом |
11 | – | – |
12 | 25 | Задние сиденья с подогревом |
13 | 15 | Заднее сиденье. Выключатель заднего сиденья. Задняя подножка Сиденье для фонаря |
14 | – | – |
15 | 15 | Розетки для прицепов |
16 | – | – |
17 | 20 | Средняя розетка для аксессуаров |
18 | 20 | Розетки для аксессуаров в багажном отделении |
19 | 20 | Зажигалка |
20 | 30 | Заднее стекло с подогревом |
21 | – | – |
22 | 15 | Встроенная панель управления. Сенсорный экран |
23 | 10 | Панель приборов |
24 | 20 | Слоты для принадлежностей на погрузочной платформе |
25 | 20 | Розетка для принадлежностей (только для автомобилей с длинной колесной базой (IWB)) |
26 | – | – |
27 | 10 | Помощь при парковке. Зеркало заднего вида. Камеры. Помощь слепым |
28 | 10 | Головной дисплей (HUD) |
29 | 5 | Адаптивный круиз-контроль |
30 | 10 | Жидкость для отработавших газов дизельных двигателей (DEF) |
31 | – | – |
32 | – | – |
33 | – | – |
34 | 30 | Подставка для ног на заднем сиденье |
35 | 15 | Задняя консоль |
36 | 5 | Задний дифференциал |
37 | 20 | Место водителя |
38 | – | – |
39 | 30 | Развертываемые боковые ступеньки |
40 | – | – |
41 | 5 | Задняя консоль |
42 | 20 | Подставка для ног на заднем сиденье |
43 | – | – |
44 | 15 | Стеклоочиститель заднего стекла |
45 | 15 | Система управления двигателем. Топливная система |
46 | 30 | Топливная система |
47 | 15 | Топливная система |
48 | 20 | Пассивная блокировка |
49 | 10 | Жест задней двери |
50 | 15 | Развлекательные системы |
51 | 15 | Развлекательные системы |
52 | 10 | Портативные носители |
53 | 10 | Портативные носители |
54 | 15 | Розетки для прицепов |
55 | 15 | Системы подвески |
56 | 10 | Подвеска |
57 | 5 | Пассивная система запирания |
58 | 20 | Сиденье переднего пассажира |
59 | 5 | Система пневматической подвески |
60 | 30 | Delf |
Где предохранитель кондиционера на Land Rover Range Rover Sport?
Теперь мы будем искать где предохранитель кондиционера на вашем Land Rover Range Rover Sport является. Система кондиционирования воздуха связана с несколькими электронными элементами, и на вашем автомобиле может быть несколько предохранителей в зависимости от года выпуска и имеющихся у нее опций. Однако, помимо предохранителей, есть еще реле, которое контролирует правильную работу вашего кондиционера. Мы поможем вам по очереди Откройте для себя предохранитель и реле кондиционера на вашем Land Rover Range Rover Sport .
Замена внутренних предохранителей кондиционера вашего Land Rover Range Rover Sport
.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Land Rover Range Rover Sport. Для этого вам нужно будет перейти в блок предохранителей вашего автомобиля
Если вы не можете его найти, обратите внимание, что он находится рядом с вашим рулевым колесом, вы узнаете его точное положение благодаря руководству по эксплуатации вашего Land Rover Range Rover Sport
Просмотрите инструкцию на крышке блока предохранителей
найти предохранитель (-ы) кондиционера вашего Land Rover Range Rover Sport проверьте все предохранители, в названии которых есть слово «кондиционер».
Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.
Если один из них вышел из строя, замените его новым предохранителем
В качестве последнего решения вы можете отнести свою машину к автомеханику, чтобы он подробнее рассмотрел причину вашей проблемы.
После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.
Замена реле предохранителя кондиционера вашего Land Rover Range Rover Sport
Наконец, теперь мы узнаем, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти к моторному отсеку:
- Откройте блок предохранителей вашего Land Rover Range Rover Sport, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или обратитесь к руководству по эксплуатации, если вы не можете его найти. В большинстве случаев это реле компрессора кондиционера.
- Замените реле другим реле, чтобы проверить кондиционер, или замените его новым.
Теперь ты знаешь как узнать предохранитель кондиционера вашего автомобиля , если вы ищете других предохранители, такие как предохранитель стартера на Land Rover Range Rover Sport, или предохранитель звукового сигнала, не стесняйтесь обращаться за советом к нашим статьям, посвященным этим предохранителям.
Если у вас есть дополнительные вопросы о Land Rover Range Rover Sport, не стесняйтесь обращаться к нам. Ленд Ровер Рендж Ровер Спорт категория.
Fuse Layout Range Rover Sport L320
Table of Contents
Passenger Compartment Fuse Box

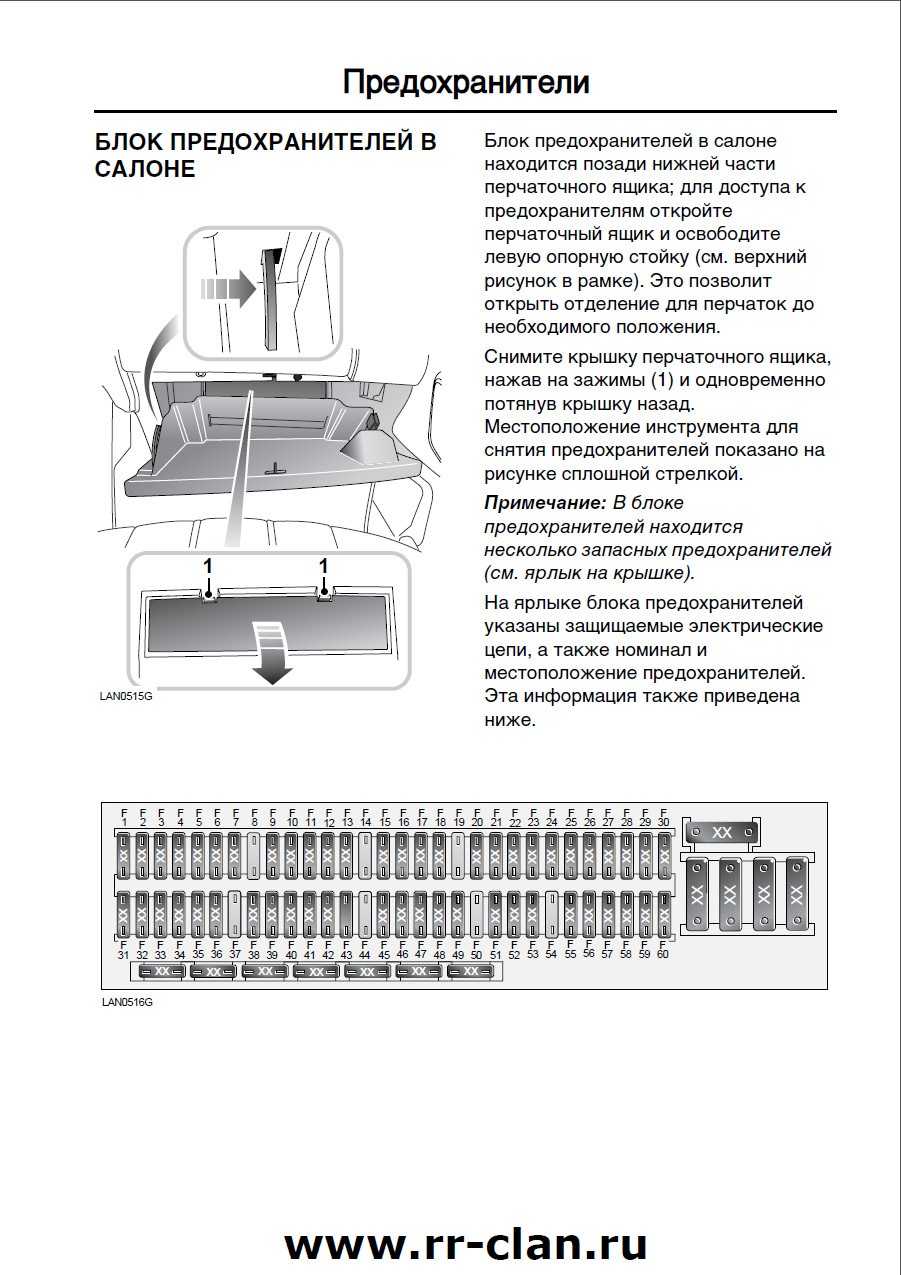

The passenger compartment fuse box is located behind the glovebox. To access the fuses, open the glovebox to the service position.
Fuse Box Diagram
Assignment of the fuses in the instrument panel fuse box
№ | Amps | Description |
---|---|---|
F1 | 10 | Interior lamps |
F2 | 10 | Side lamps, right |
F3 | – | – |
F4 | 10 | Side lamps, left |
F5 | 10 | Reversing lamps |
F6 | 10 | Reversing lamps (trailer) |
F7 | 25 | Electric window motor, driver |
F8 | 30 | Trailer socket |
F9 | 5 | Supplementary restraint system (SRS) |
F10 | – | |
F11 | 10 | Windscreen washers |
F12 | 15 | Horns |
F13 | 25 | Heated rear window |
F14 | 10 | Side lamps – trailer |
F15 | 15 | Stop lamps |
F16 | 10 | Retractable door mirrors |
F17 | 20 | Electric window motor, rear right |
F18 | 5 | Windscreen wiper rain sensor/ambient light sensor |
F19 | 15 | Auxiliary power socket – centre console |
F20 | 15 | Sunroof |
F21 | 25 | Electric window motor, passenger |
F22 | 10 | Trailer socket |
F23 | 5 | Cruise control |
F24 | 5 | Transfer box control module |
F25 | 5 | Engine control module (ECM) |
F26 | 5 | Alarm system siren |
F27 | 10 | Adaptive driving lights, headlamp direction control module |
F28 | 5 | Engine bay fuse box/relay plate |
F29 | 30 | Electric seat (passenger) |
F30 | – | – |
F31 | 20 | Electric window motor, rear left |
F32 | 15 | Rear fog lamps |
F33 | 5 | Door mirror adjustment, transmission control module (TCM), electric seats (front) |
F34 | 15 | – |
F35 | 5 | Suspension control module, variable power steering |
F36 | 5 | Parking aid control module |
F37 | 5 | Electronic stability program (ESP) |
F38 | 15 | Front fog lamps |
F39 | 5 | Instrument panel |
F40 | 5 | Ignition key ‘in’ warning buzzer |
F41 | 5 | Parking brake |
F42 | 30 | Audio unit output amplifier |
F43 | 10 | Alarm system signal sensor |
F44 | 5 | Transmission gear position sensor |
F45 | – | – |
F46 | 30 | Driver’s seat |
F47 | 15 | Auxiliary power socket – load area |
F48 | 15 | Rear screen wiper motor |
F49 | 30 | Central locking |
F50 | 10 | Fuel filler flap release |
F51 | 10 | AC/heater |
F52 | 5 | Telephone control module |
F53 | 15 | Multimedia control module (front) |
F54 | 5 | Seat adjustment memory control module |
F55 | 15/20 | Cigarette lighter |
F56 | 10 | Headlamp direction motor, left |
F57 | 10 | Multimedia control module (rear) |
F58 | 10 | Digital multifunction display, multimedia control module, telephone |
F59 | 10 | Coolbox |
F60 | 5 | Engine control module (ECM) – start signal |
F61 | 10 | Headlamp direction motor, right |
F62 | 5 | Daytime running lamps |
F63 | 10 | Data link connector (DLC) |
F64 | 5 | Transmission control module (TCM) |
F65 | – | – |
F66 | 5 | Hill descent control (HDC) switch, steering position sensor, stop lamps |
F67 | 5 | Daytime running lamps |
F68 | 5 | Instrument panel |
F69 | 5 | Auto-dimming rearview mirror, garage door opener |
Advertisements
Engine Compartment Fuse Box
The fuse box is under the right engine cover.
Fuse Box Diagram
Assignment of the fuses in the engine compartment fuse box
№ | Amps | Description |
---|---|---|
F1 | 25 | Fuel pump (FP) |
F2 | 5 | Fuel system leak detection pump |
F3 | 5 | Air suspension control module |
F4 | 25 | Supercharger (SC) coolant pump motor |
F5 | 10 | Engine management (petrol) |
F6 | 15 | Ignition coils |
F7 | 25 | Seat heater (driver) |
F8 | 25 | Seat heater control module, rear |
F9 | 15 | Suspension roll correction valve |
F10 | 15 | Engine management, engine coolant blower motors (petrol) |
F11 | 15 | Heated oxygen sensors (HO2S) |
F12 | 10 | Heated windscreen washer jets |
F13 | 10 | Engine management (petrol), variable valve lift control module, fuel pump (FP) relay |
F14 | 20 | Heated oxygen sensors (HO2S) |
F15 | 30 | Heated windscreen |
F16 | 10 | Heated door mirrors |
F17 | 15 | Engine management (petrol) |
F18 | 30 | Heated windscreen |
F19 | 15 | Spare |
F20 | 5 | Alternator |
F21 | – | – |
F22 | – | – |
F23 | 25 | ABS |
F24 | 20 | Brake system vacuum pump (petrol) |
F25 | 10 | Headlamp switch |
F26 | 20 | Air suspension |
F27 | 5 | Engine control module (ECM) |
F28 | 20 | Auxiliary heater |
F29 | 30 | Windscreen wash/wipe system |
F30 | 10 | Automatic transmission (AT) |
F31 | 50 | Glow plugs |
F32 | 30 | Fog lamp switch |
F33 | 30 | Transfer box range selection motor |
F34 | 50 | Glow plugs |
F35 | – | – |
F36 | 30 | Trailer socket |
F37 | 30 | Headlamp washers |
F38 | 30 | Parking brake |
F39 | 40 | ABS |
F40 | 60 | Air suspension |
F41 | 30 | Immobilizer |
F42 | 40 | Engine coolant blower motor |
F43 | 40 | Differential lock actuator |
F44 | 40 | Starter motor |
F45 | 40 | Multifunction control module |
F46 | 40 | Multifunction control module |
F47 | 50 | Fascia fuse box/relay plate |
F48 | 50 | Fascia fuse box/relay plate |
F49 | – | – |
F50 | – | – |
Loadspace Fuse Box
The supplementary fuse box that protects the tow hitch circuits, is located under the cover in the luggage compartment.
Assignment of the fuses in the luggage compartment fuse box
№ | Amps | Description |
---|---|---|
1 | 7.5 | Brake lamp |
2 | 15 | Ignition feed |
3 | 15 | Battery feed |
4 | 7.5 | Rear fog lamps |
5 | 5 | Right-hand tail lamp |
6 | 5 | Number plate and left-hand tail lamp |
Замена предохранителей Land Rover Freelander 2
Введение Действия в чрезвычайных ситуациях Ежедневные проверки и определение неисправностей Эксплуатация автомобиля в зимний период Поездка на СТО Инструкция по эксплуатации Предостережения и правила техники безопасности при выполнении работ на автомобиле Основные инструменты, измерительные приборы и методы работы с ними Бензиновый двигатель Дизельный двигатель Система управления и питания Система смазки Система охлаждения Система впуска и выпуска Механическая коробка передач Автоматическая коробка передач Приводные валы и подрамник Ходовая часть Тормозная система Рулевое управление Кузов Система пассивной безопасности Система кондиционирования, отопления и вентиляции Электрооборудование и электросистемы Электросхемы Введение ВВЕДЕНИЕ Английская фирма по производству люксовых внедорожников Land Rover в году представила новинку с названием Range Rover Evoque. Дизайн автомобиля получился не по-английски вызывающим и агрессивным. Каждая деталь продумана до мелочей, начиная от хищного прищура фар и заканчивая огромным дорожным просветом в мм. Автомобиль поставляется в двух исполнениях кузова — 5-дверный и 3-дверный универсал.
Основное предназначение предохранителей в автомобиле Freelander 2 — это защита электрической цепи от перегрузок и возникновения пожара. Когда оборудование начинает потреблять повышенный ток, то тонкий плавкий проводник внутри пластиковой капсулы распадается на частички металла, размыкая контакт. Каждому владельцу нужно знать где находятся предохранители Фрилендер 2, потому что после их сгорания оборудование остается без питания, что может сделать передвижение на Ленд Ровер не комфортным или вообще невозможным в зависимости от того, какой предохранитель сгорел: от дворников, кондиционера или модуля зажигания. Предохранители Фрилендер 2 располагаются в блоках, которых в этом внедорожнике сразу три. Первый находится под капотом слева и содержит 45 единиц. Они отвечают за безопасность следующих систем:.
Рассмотрены автомобили , , , , , , , , года выпуска. В автомобиле рендж ровер спорт находится три блока предохранителей и реле, которые расположены в салоне за вещевым ящиком , в моторном отсеке и багажном отделении. Большинство предохранителей Range Rover Sport установлены в салоне. Для доступа к предохранителям откройте бардачок, сожмите защелки и опустите перчаточный ящик вниз. Реле разъема питания дополнительного оборудования. Блок предохранителей и реле в моторном отсеке Range Rover Sport.
