Описание для до рестайлинговых
Блок под капотом
Общая фото — схема
Описание предохранителей
p, blockquote 8,0,0,0,0 —>
| F1 | Не используется |
| F2 | Не используется |
| F3 (25) | Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем |
| F4 (15) | Цепь электромагнитной муфты компрессора кондиционера |
| F5 (40) | Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения |
| F6 (60) | Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне |
| F7 (60) | Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне |
| F8 (60) | Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне |
| F9 (25) | Цепи, находящиеся под напряжением в положении S и А ключа зажигания |
| F10 (80) | Силовые цепи реле включения электрообогревателя салона |
| F11 (50) и F12 (25) | Цепи блока управления ABS |
Обозначение реле
p, blockquote 9,0,1,0,0 —>
- К1 — Реле большой скорости вентилятора системы охлаждения
- К2 — Реле кондиционера
- КЗ — Реле малой скорости вентилятора системы охлаждения
- К4 — Реле топливного насоса и катушек зажигания
- К5 — Главное реле системы управления двигателем
- К6 — Не используется
- К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
- К8 — Реле вентилятора отопителя

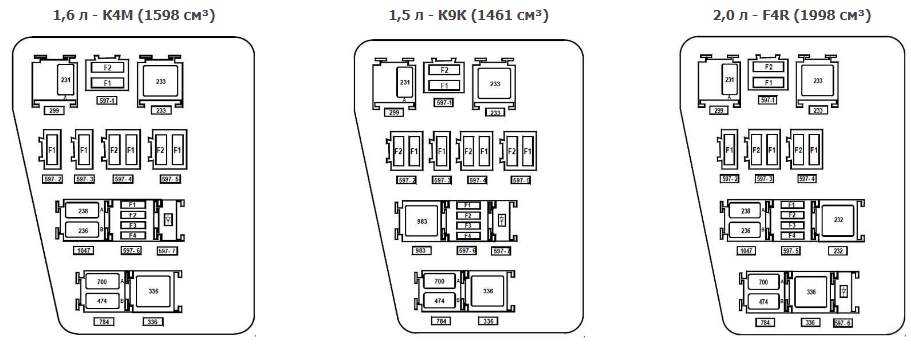

Другие варианты исполнения данного блока.
В этом случае, полное описание можете скачать тут.
Блок в салоне
Расположен в торце приборной панели с водительской стороны за крышкой.
Расшифровка
p, blockquote 17,0,0,0,0 —>
| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электро стеклоподъемников задних дверей |
| F14 (30) | Цепи электро стеклоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).
Рено Дастер после рестайлинга
Модернизация Renault Duster была осуществлена через три года после выпуска первой модели. Изменения коснулись внешнего облика, силовых агрегатов, трансмиссии, а также расширено оснащение электронными системами. Для защиты бортовой сети используются монтажные блочки. На крышках блоков предохранителей Дастера нет схемы. Рассмотрим подробно расположение блочков Renault Duster, а также назначение защитных элементов.
Дастер предохранители под капотом
Предохранители моторного отсека Рено Дастер имеют следующую компоновку:
- Ef1 – передние ПТФ (10А);
- Ef2 – ЭБУ кузовным оборудованием (7,5A);
- Ef3 – система подогрева внешних зеркал, заднего стекла (30А);
- Ef4, Ef7 – ESC (25, 50А);
- Ef5 – питающие линии защитных элементов салонного блока: F11, F24-27, F34, F39, F41 (60А);
- Ef6 –замок зажигания, питающие линии защитных элементов салонного блока: F28, F31, F38, F43, F46, F47 (60А);
- Ef8 – розетка в багажном пространстве (80А);
- Ef9, Ef13, Ef19, Ef20 – не задействован;
- Ef10, Ef11 – подогревательный комплекс лобового стекла (40А);
- Ef12 – стартер (30А);
- Ef14 – ЭБУ солового агрегата (25А);
- Ef15 – муфта с реле компрессора кондиционера (15А);
- Ef16 – охлаждающий вентилятор радиатора (50А);
- Ef17 – управляющая программа автоматической трансмиссии (40А);
- Ef18 – ГУР (80А);
- Ef21 – кислородный датчик и положения распределительного вала, клапана изменения фаз и продувки адсорбера (15А);
- Ef22 – насос для подачи топлива, управляющая программа охлаждающего вентилятора радиатора, катушки зажигания, ЭБУ силового агрегата, форсунки;
- Ef23 – предохранитель бензонасоса Renault Duster.
Реле
Отдельным блоком в подкапотном пространстве расположены реле Рено Дастер:
- Er1 – сигнал (20А);
- Er2 – звуковое сопровождение охранной сигнализации (20А);
- Er3, Er9 – стартер 1, 2 (35, 20А);
- Er4 – ЭБУ силового агрегата (35А);
- Er5 – муфта компрессора кондиционера (20А);
- Er6 – реле топливного насоса (20А);
- Er7 – охлаждающий вентилятор радиатора, второй подогревательный комплекс лобового стекла (35А);
- Er8 – первый подогревательный комплекс лобового стекла (35А).
Предохранители Дастер рестайлинг в салоне
Схема силового салонного блока Рено Дастер после рестайлинга разделена на несколько зон. Далее представлена каждая из них:
260-2:
- F1, F4, F7-F10 – не задействован;
- F2 – левая и правая передняя фара, ЭБУ кузовного оборудования (25А);
- F3 – 4WD (5А);
- F5 – розетка (15А);
- F6 – ЭБУ кузовного оборудования (5A).
260-1:
- A – реле вентилятора кондиционера;
- B – реле обогрева зеркал;
- F1 – привода стекол передних дверей (30А);
- F2, F4 – дальний и ближний свет блок-фары с левой стороны соответственно (10А);
- F3, F5 – дальний, ближний свет блок-фары с правой стороны соответственно (10А);
- F6 – фонари сзади (5А);
- F7 – габариты спереди (5A);
- F8 – привода стекол дверей сзади (30А);
- F9 – ПТФ сзади (7,5А);
- F10 – сигнал (15А);
- F11 – система автоматической блокировки замков дверей (20А);
- F12 – стоповые огни, ABS, ESC (5A);
- F13 – подсветка перчаточного ящика, салонного и багажного пространства (10А);
- F14, F30 – не задействован;
- F15 – передние дворники (15А);
- F16 – мультимедийный комплекс (15А);
- F17 – ДХО (7,5А);
- F18 – стоповые огни (7,5А);
- F19 – приборная панель, электронный коммутатор, система впрыска (5А);
- F20 – SRS (5A);
- F21 – лампа заднего хода, 4WD (7,5А);
- F22 – ГУР (5A);
- F23 – сигнализатор не пристегнутого ремня безопасности, регулятор скорости, программа помощи при парковке (5А);
- F24, F25 – централизованный электронный коммутатор в салоне (15, 5А);
- F26 – поворотники (15А);
- F27, F29 – рычаги управления под рулевой колонкой (20, 25А);
- F28 – сигнал (15А);
- F31 – приборная панель (5А);
- F32 – вентиляционный комплекс, управляющая программа системой кондиционирования, разъем для подсоединения дополнительного оборудования, радио (7,5A);
- F33 – предохранитель прикуривателя Renault Duster (20А);
- F34 – разъем для подсоединения диагностического или аудио оборудования (15А);
- F35 – подогревательный комплекс зеркала заднего вида (5А);
- F36 – привод внешних зеркал (5A);
- F37 – стартер, централизованный электронный коммутатор в салоне (30А);
- F38 – передние дворники (30А);
- F39 – вентиляционный комплекс (40А).
750:
A – реле блокировки приводов задних стекол;
703:
- A – реле розетки в багажном пространстве;
- B – не задействован.
Блок предохранителей салона Renault Duster (2009-2013)
Если какой-либо электрический компонент не работает, проверьте состояние предохранителей.
| № | (А) | Назначение |
|---|---|---|
| F1 | 20 | Электродвигатель стеклоочистителя — комбинированный переключатель омывателя/стеклоочистителя — ЦЭКБС |
| F2 | 5 | Панель приборов — управление реле топливного насоса на борту — ЭБУ системы впрыска |
| F3 | 10 | Выключатель стоп-сигнала |
| F4 | 10 | ЦЭКБС — диагностический разъем — транспондерный блок — блок управления режимом переключения передач — противоугонный блок |
| F5 | 5 | Электроблок управления автоматической коробкой передач — управление реле стартера — электроблок управления распределением крутящего момента спереди/сзади |
| F6 | — | Не используется |
| F7 | — | Не используется |
| F8 | — | Не используется |
| F9 | 10 | Левая фара ближнего света — панель приборов |
| F10 | 10 | Правая фара ближнего света |
| F11 | 10 | Левая фара дальнего света — панель приборов |
| F12 | 10 | Правая фара дальнего света |
| F13 | 30 | Двойное управление задним электростеклоподъемником со стороны водителя — управление реле безопасности детей |
| F14 | 30 | Двойной передний электростеклоподъемник водителя |
| F15 | 10 | ЭБУ антиблокировочной тормозной системы |
| F16 | 15 | Радио |
| F17 | 15 | Основной электромагнитный рупор — вторичный электромагнитный рупор |
| F18 | 10 | Задний левый габаритный огонь — передний левый габаритный огонь |
| F19 | 10 | Задний правый габаритный фонарь — освещение салона — панель приборов — ЦЭКБС — управление аварийной сигнализацией — панель управления кондиционером — магнитола — выключатель центрального замка дверей — прикуриватель первого ряда — управление режимами 4×4 — освещение правого номерного знака — левый фонарь освещения номерного знака — передний правый габаритный фонарь — переключатель антипробуксовочной системы — регулятор обогрева заднего стекла — переключатель датчика приближения к парковке |
| F20 | 7.5 | Задний противотуманный фонарь |
| F21 | 5 | Приборная доска |
| F22 | — | Не используется |
| F23 | 15 | Предохранитель в версии с сигнализацией: Питание к сиренам через реле звукового сигнала на борту |
| F24 | — | Не используется |
| F25 | — | Не используется |
| F26 | 5 | Блок управления подушками безопасности/преднатяжителями |
| F27 | 20 | Электродвигатель стеклоочистителя заднего стекла — комбинированный переключатель омывателя/стеклоочистителя — переключатель фонарей заднего хода — датчик нейтрального положения/заднего хода на механической коробке передач — модуль автоматической коробки передач — электронный блок управления датчиком приближения к парковке |
| F28 | 15 | Выключатель потребителя — панель приборов — магнитола — ЦЭКБС |
| F29 | 15 | ЦЭКБС — диагностический разъем — противоугонный блок |
| F30 | 20 | UCH |
| F31 | 15 | Питание к передней правой/левой противотуманной фаре через бортовое противотуманное реле — контрольная лампа панели приборов |
| F32 | 30 | переключатель обогрева заднего стекла |
| F33 | — | Не используется |
| F34 | 15 | Электрический блок управления распределением крутящего момента между передними и задними колесами |
| F35 | — | Не используется |
| F36 | 30 | Питание блока вентилятора холодного воздуха через реле блока вентилятора холодного воздуха/панель управления кондиционером |
| F37 | 5 | Электропитание правого/левого наружного зеркала с электроприводом через электропривод наружного зеркала заднего вида |
| F38 | 15 | Радио — прикуриватель первого ряда |
| F39 | 10 | Управление реле блока вентилятора холодного воздуха |
Реле безопасности детей расположено в салоне, в левой нижней части приборной панели.
Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года
Особенностью монтажного блока реле и предохранителей в салоне автомобиля является то, что в нем нет реле. В этом блоке установлены лишь одни предохранители. На предохранителях имеется маркировка и соответствующая цветовая окраска, которая указывает на номинал предохранителя. Предохранители удобно менять, используя пинцет, так как пальцами не всегда удобно извлекать предохранители из монтажного блока. (как показано на фото выше). Сам блок находится с левой стороны в торце панели приборов.
Открываем крышку и видим общий вид на монтажный блок предохранителей в салоне Рено Дастер
Обозначение, назначение и номинальные характеристики предохранителей в монтажном блоке расположенном в салоне Рено Дастер
| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| Ef1 | 10A Противотуманные фары |
| Ef2 | 7.5A Блок управления электрооборудованием |
| Ef3 | 30A Обогреватель заднего стекла, обогреватели наружных зеркал |
| Ef4 | 25A Блок управления системой курсовой устойчивости |
| Ef5 | 60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41 |
| Ef6 | 60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47 |
| Ef7 | 50A Блок управления системой курсовой устойчивости |
| Ef8 | 80A Розетка в багажном отделении |
| Ef9 | 20A Резерв |
| Ef10 | 40A Обогрев ветрового стекла 1 |
| Ef11 | 40A Обогрев ветрового стекла 2 |
| Ef12 | 30A Стартер |
| Ef13 | 15A Резерв |
| Ef14 | 25A Электронная система управления двигателем |
| Ef15 | 15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50A Электро вентилятор системы охлаждения |
| Ef17 | 40A Блок управления АКП |
| Ef18 | 80A Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | 15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз |
| Ef22 | Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос |
| Ef23 | Топливный насос |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электро стеклоподъемников задних дверей |
| F14 (30) | Цепи электро стеклоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Реле Рено Дастер
Если предохранители ответственны преимущественно за магистрали управления и контрольных приборов. Релейные переключатели выполняют схожую роль, но с небольшим отличием – вставки защищают силовые магистрали энергоемкого оборудования.
Дворники
Релюшки автомобиля монтируются под приборкой со стороны водителя. Вставки отсутствуют в основном блоке – они вынесены отдельно от общей панели.
Реле вентилятора охлаждения
Система питания вентилятора радиаторной установки достаточно продумана. Здесь за активацию низких и высоких оборотов пропеллера отвечают реле 3 и 1. Подобное расположение актуально для машин до и после 2016 года. Жилы аппаратуры управления запитаны от реле К7 салонного блока.
Реле ближнего света
Оптические приборы на автомобиле выполнены так, что элементы устанавливаются в блок-фаре. Найти его можно по характерному внешнему виду на задней части блока.
Реле поворотов Дастер: где находится
В большинстве вариаций автомобиля такого нет. Его роль выполняет модуль управления системой комфорта. Сами релюшки являются неотъемлемой частью устройства.В отдельных случаях выносятся под приборку со стороны водителя.
Питание клаксона проходит через индивидуальный выключатель, встроенный в корпус устройства.
Реле напряжения на генератор
Регулятор вспомогательного оборудования может монтироваться в двух местах. Аппаратура смонтирована возле генератора. Второй вариант – детали входят в состав электроники управления двигателем.
Магнитола
Штатная проводка проведена через предохранители 28/38. Первый отвечает за питание от аккумулятора напрямую, второй – подает напряжения от замка зажигания.
Некоторые водители при монтаже доработанной акустики, протягивают магистраль питания напрямую от АКБ.
Расположение реле стартера Дастера
Втягивающее смонтировано стандартно для всех автомобилей. Пусковой выключатель устанавливается под капотом. Найти устройство можно по характерным щелчкам, при проворачивании ключа зажигания.
Реле зарядки
Система на Дастере продумана на высоком уровне. Устройство входит в состав модуля управления двигателем (после рестайлинга). Агрегат может быть смонтирован возле батареи, между ней и генератором.
Реле дополнительного отопителя салона
Узел устанавливается на машины опционально. В большинстве версий его нет. Там, где агрегат предусмотрен конструкцией, релюшки монтируются вдоль балки приборной доски.
Описание для до рестайлинговых
Блок под капотом
Общая фото — схема
Описание предохранителей
| F1 | Не используется |
| F2 | Не используется |
| F3 (25) | Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем |
| F4 (15) | Цепь электромагнитной муфты компрессора кондиционера |
| F5 (40) | Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения |
| F6 (60) | Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне |
| F7 (60) | Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне |
| F8 (60) | Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне |
| F9 (25) | Цепи, находящиеся под напряжением в положении S и А ключа зажигания |
| F10 (80) | Силовые цепи реле включения электрообогревателя салона |
| F11 (50) и F12 (25) | Цепи блока управления ABS |
Обозначение реле
- К1 — Реле большой скорости вентилятора системы охлаждения
- К2 — Реле кондиционера
- КЗ — Реле малой скорости вентилятора системы охлаждения
- К4 — Реле топливного насоса и катушек зажигания
- К5 — Главное реле системы управления двигателем
- К6 — Не используется
- К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
- К8 — Реле вентилятора отопителя
Другие варианты исполнения данного блока.
В этом случае, полное описание можете скачать тут.
Блок в салоне
Расположен в торце приборной панели с водительской стороны за крышкой.
Схема
Расшифровка
| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электро стеклоподъемников задних дверей |
| F14 (30) | Цепи электро стеклоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).
Это интересно: Проверка электрооборудования Renault Logan 2004-2009 Бензин
Renault Duster — блоки предохранителей и реле: назначение
Современный кроссовер французского производителя поставляется на рынок с 2010 года. Основные предохранители Рено Дастер отличаются в зависимости от года выпуска. Модели типа 2009-2014 гг имеют разную конструкцию относительно версии после рестайлинга – 2015-2017 и последующих годов.
Всего монтажных блоков в машине два. Первый расположен в моторном отсеке и отвечает за основные силовые цепи оборудования, обеспечивающего стабильную работу двигателя. Второй модуль устанавливается под приборной панелью в салоне. Здесь сосредоточены плавкие вставки вспомогательного оборудования машины. Сюда относятся системы, не принимающие участия в работе силовой установки и ее обслуживании.
