Схема предохранителей Audi A3

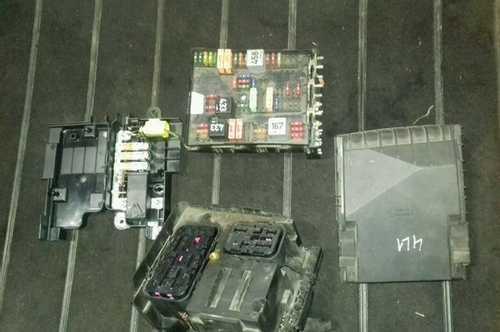

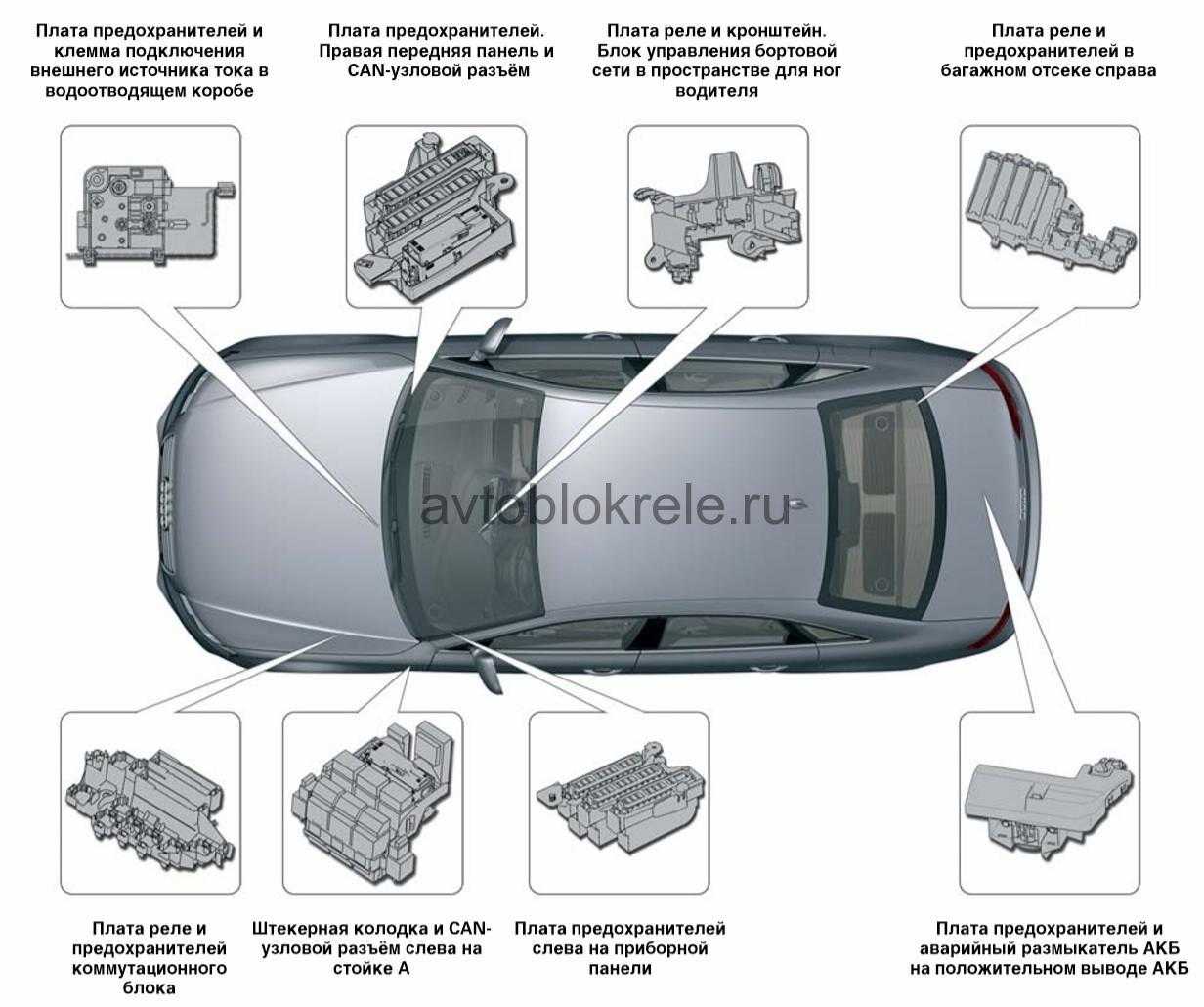

На Audi A3, предохранители расположены в специальном блоке, который находится под приборной панелью с водительской стороны. Для доступа к ним необходимо удалить крышку блока предохранителей.
Схема расположения предохранителей обычно указана на внутренней стороне крышки блока предохранителей или в руководстве по эксплуатации автомобиля. На схеме приводятся названия предохранителей и их номера, а также указывается их назначение — то, что защищает данный предохранитель.
Чтобы заменить предохранитель, необходимо снять его с блока предохранителей и установить новый предохранитель того же номинала. При этом необходимо учесть, что разные системы автомобиля могут использовать предохранители с разным номиналом. Поэтому перед заменой предохранителя рекомендуется обратиться к руководству по эксплуатации или схеме предохранителей для определения правильного номинала.
Кроме того, следует обратить внимание на цвет и форму предохранителя. В некоторых моделях Audi A3 в качестве предохранителей могут использоваться нестандартные предохранители, которые имеют специфическую форму и цвет
Поэтому перед заменой предохранителя важно убедиться, что выбранный предохранитель соответствует оригинальному и имеет правильный номинал
Дополнительные реле и предохранители слева в салоне
В Ауди а4 б6, за основным блоком реле (описанным выше) может быть также доп. платы с реле и предохранителями, в зависимости от того, какой модификации и комплектации ваше авто. Располагаются позади 1-ого основного блока с реле.
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | — | Пусто (Резерв) |
| 2 | — | Реле низкой (малой) скорости обогревателя (печки) |
| 3 | — | Реле высокой (большой) скорости обогревателя (печки) |
| A | 30 А | Пред-ль дополнительгого отопителя (независимый обогреватель вебасто, webasto) |
| B | 40 А | Предохранитель для свечей накаливания 1 (охлаждающая жидкость) |
| C | 60 А | Предохранитель для свечей накаливания 2 (охлаждающая жидкость) |
Дополнительная плата реле на 4 места
Располагаются позади 1-ого основного блока с реле.
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | — | Пусто (Резерв) |
| 2 | — | Пусто (Резерв) |
| 3 | — | Пусто (Резерв) |
| 4 | — | Блок реле сигнализации для спец. авто (ТАКСИ) |
| A | — | Пусто (Резерв) |
| B | Реле защиты о взлома (некоторые модели) | |
| C | Пусто (Резерв) | |
| D | Пусто (Резерв) | |
| E | Пусто (Резерв) | |
| F | 10 А | Пред-ль для авто спец. назначения (такси, полиция) |
| G | 60 А | Пред-ль Вентилятора радиатора модели V6 |
| H | 50 А | Пред-ль тормозной антиблокировочной системы ABS (абс) |
Диагностика электросистемы своими руками
Теперь перейдем к вопросу диагностики проводов и основных элементов электросети Ауди 100. Есть несколько способов диагностики неисправного оборудования:
Автомобиль Ауди А4 Б6 (второе поколение) был представлен миру в октябре 2000-ого на своей родине — в Берлине (Германия), в массовый выпуск автомобиль запустили в 2001-ом. В данной статье собраны схемы предохранителей и реле Audi A4 B6, выпускавшихся в 2000, 2001, 2002, 2003, 2004, 2005 годах с их расположением и расшифровкой.
Обращаем внимание, что в завсисмомти от года выпуска, модификации и комплектации вашего Audi A4 B6 — места расположения предохранителей и реле может отличаться от рассмотренного ниже
Схемы электрооборудования автомобилей Ауди А8 (Audi A8)
Я дерная электро ника — направление в экспериментальных методах ядерной физики, в рамках которого для получения, преобразования и обработки информации Электроника Б3 — 23 — восьмиразрядный микрокалькулятор с естественной формой представления запятой. Калькулятор выполняет четыре арифметические операции.
Паук должен противостоять Гоблину, который установил супербомбу чей предохранитель активирован после победы над определенным количеством врагов и. Другие детали в категории «Электроника»:.
Активатор коробки. Автомобильный аккумулятор. Сигнализация автомобильная. Автомобильная батарея. Моторчик переднего стеклоочистителя. Моторчик заднего стеклоочистителя. Центральный замок.
Предохранители Audi A8 (D3)
Датчик давления. Омыватели фар. Датчик дождя.
Датчик ESP. Замок зажигания. Электромагнитный клапан ГРМ. Датчик парковки. Блок управления коробкой. Датчик дорожного просвета. Датчик температуры выхлопных газов. Датчик света. Устройство считывания ключ-карт. Моторчик печки.
Типы монтажных блоков
ВАЗ 2110 имеет 2 типа монтажных блоков:
В первом содержится большинство предохранителей и реле цепи питания автомобиля. Во втором же расположились приборы, отвечающие за цепи питания мотора. Основной блок со временем пережил ряд преобразований и модернизаций — всего их было три. Основное отличие между которыми в количестве реле. Начиная с первых моделей и заканчивая сегодняшним днем, оно выросло с шести до восьми.
Монтажный блок нового образца
Область требовала обновления с каждой модификацией ВАЗ 2110. Нужно исправление некоторых недочетов конструкции, которые были заметны с самого начала. Предохранитель противотуманных фар не имел платы и болтался на жгуте из кабелей рядом с самим монтажным блоком.
Первое изменение компоновки основного монтажного блока произошло именно в связи с помещением в него предохранителя противотуманок, а также увеличением числа реле. В обновленной модификации последних не 6 или 7, а 8.
Особа вариативность новых модификаций блоков связана с наличием или отсутствием реле переднего света К1: в некоторых моделях присутствуют лишь ножки и перемычки, требующие обрезания при самостоятельной установке К1 или только ножки, без перемычек. В других современных блоках ставят и само реле.
Монтажный блок старого образца
Здесь находятся шесть реле и 20 предохранителей. Место его расположения такое же, как и у современных моделей. Со временем, добавилось еще одно реле, отвечающее за передний свет. В остальном же, его конструкция ничем принципиально не отличается от последующих.
Блок предохранителей в моторном отсеке
- реле
- диагностический разъем
- предохранители 1-21. У автомобилей с дизельными двигателями предохранителей 22.
- дополнительные предохранители 23-32
- четыре запасных предохранителя
- обозначение реле на крышке распределительной панели
- зажим для снятия и установки предохранителей
Схема данного блока
Расшифровка
| № | Назначение |
| 1 | 15А Противотуманные фары, задние противотуманные фонари |
| 2 | 15А Аварийная сигнализация |
| 3 | 30А Звуковой сигнал, обогрев сидений |
| 4 | 15А Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики |
| 5 | 30А 2-я скорость вращения вентилятора обдува радиатора |
| 6 | 5А Задние правые габаритные и стояночные огни |
| 7 | 5А Задние левые габаритные и стояночные огни |
| 8 | 10А Правая фара дальнего света, сигнальная лампочка дальнего света |
| 9 | 10А Левая фара дальнего света |
| 10 | 10А Правая фара ближнего света, электродвигатель регулировки положения правой фары |
| 11 | 10А Левая фара ближнего света, электродвигатель регулировки положения левой фары |
| 12 | 15А Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора |
| 13 | 15А Топливный насос |
| 14 | 5А Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер |
| 15 | 25А Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер |
| 16 | 30А Обогрев заднего стекла, обогрев зеркал |
| 17 | 30А Вентилятор обдува салона, автоматический кондиционер |
| 18 | 5А Электрические зеркала |
| 18 | 15А Очиститель заднего стекла (Avant) |
| 19 | 10А Центральный замок, обогрев цилиндра выключателя замка, противоугонная система |
| 20 | 30А Вентилятор обдува радиатора, 1-я скорость, вентилятор салона |
| 21 | 10 Диагностический разъем |
| 22 | Не используется (автомобили с бензиновыми двигателями) |
| 22 | 80А Свечи накаливания (автомобили с дизельными двигателями) |
Дополнительные предохранители ауди а 80 б4 нижний ряд (при наличии)
| 23 | Не используется |
| 24 | Не используется |
| 25 | 5А Обогрев лямбда-зонда. У автомобилей с дизельными двигателями не используется |
| 26 | 30А Разъем для прицепа |
| 27 | 10А Система зажигания/впрыска топлива |
| 28 | 10А Система зажигания/впрыска топлива. У автомобилей с дизельными двигателями не используется |
| 29 | 10А Стоп-сигнал |
| 30 | 5А Регулировка скоростного режима (автомобили с АКП), У автомобилей с дизельными двигателями не используется. |
| 31 | 15А АБС, блокировка дифференциала |
| 32 | 10А Система зажигания/впрыска топлива У автомобилей с дизельными двигателями TD — клапан отсечки топлива |
Предохранители 27 и 28 могут быть снабжены пластмассовой крышкой красного цвета с надписью «Motor/Moteur»
Реле
- Реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка
- Реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения
- Реле включения вентиляторов
- Реле омывателя фар
- Х-контакт реле разгрузки
- Реле вентиляторов обдува салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением)
- Реле звукового сигнала
- Реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач). У автомобилей без такой системы стоит перемычка. У автомобилей с автоматической коробкой передач это место свободно
- Реле интервального режима стеклоочистителя
- Реле топливного насоса
- Реле вентилятора обдува радиатора для включения 1-й ступени вращения.
Блок реле и предохранителей под капотом
Блок реле и предохранителей под капотом Ауди А4 Б6
| № на схеме | Защищаемая цепь |
|---|---|
| 1 | Пусто (Резерв) |
| 2 | Пусто (Резерв) |
| 3 | Реле подачи питания на систему Впрыска топлива и сис-му управления Двигателем |
| 4 | Реле насоса вторичного воздуха (дополнительного воздуха) |
| 5 | Реле Стартера (дизель); Реле АКПП (автоматич. коробки передач) (бензин) |
| А | Предохранитель для электронно-цифрового устройства управления двигателем (главный ЭБУ двигателем) |
| B | Предохранитель насоса вторичного воздуха (дополнительного воздуха) |
| C | Пусто (Резерв) |
Видео по теме
В видео ниже описана проблема с реле №429, находящимся в моторном отсеке рядом с ЭБУ двигателя и его заменой на отечественный аналог.
Надеемся информация о том, где находятся предохранители и реле вместе с их распиновкой вам юкдет полезна! Комментарии оставляйте ниже.
Большинство цепей питания электрооборудования немецкого седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля, моторном отсеке и багажнике.
Рассмотрены схемы Ауди А8 (Д3) 2-го поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.
В моторном отсеке
Месторасположение блока отмечено красной точкой на фото выше.
| Схема элементов в моторном блоке А8 | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | не используется | |
| 2 | Насос вторичного воздуха | 50 |
| Или же | ||
| Свеча накаливания | ||
| (60А также) | ||
| (80А также) | ||
| 3 | Насос вторичного воздуха | 50 |
| Или же | ||
| Свеча накаливания | ||
| (60А также) | ||
| (80А также) | ||
| 4 | не используется | |
| 5 | ||
| 6 | ||
| 7 | ||
| R1 | Реле свечей накаливания | |
| Или же | ||
| Реле насоса вторичного воздуха | ||
| R2 | Реле свечей накаливания | |
| Или же | ||
| Реле насоса вторичного воздуха | ||
| Или же | ||
| Главное реле | ||
| R3 | Реле свечей накаливания | |
| Или же | ||
| Реле насоса вторичного воздуха | ||
| Или же | ||
| Главное реле | ||
| R4 | не используется |
В салоне
Здесь находится четыре монтажных блока: 2 предохранителей и 2 реле.
Блок предохранителей №1 с водительской стороны за крышкой.
Блок предохранителей №2 находится с пассажирской стороны за пластиковой крышкой.
В данной статье речь пойдет о предохранителях на Audi A8 D3. Система постоянного полного привода Quattro обеспечивает мгновенное ускорение и устойчивость тяжелого автомобиля на дороге при любом скоростном режиме. Дорожный просвет Audi A8 D3 можно регулировать, настраивая пневматическую подвеску. Гамма силовых агрегатов включает в себя несколько типов мощных, V-образных, бензиновых двигателей и один «турбодизель». Максимальная скорость автомобиля ограничена на отметке в 250 км/час.
Цветовое обозначение предохранителей
Защищаемые предохранителями цепи, левая сторона панели приборов
Защищаемые предохранителями цепи авто с лево и правосторонним рулем
Защищаемые предохранителями цепи, левая и правая сторона багажника
-
Как поменять радиатор печки на фольксваген гольф 3
-
Ошибка 16501 ауди а4
-
Не работает печка bmw f10
-
Ошибка p10ab фольксваген тигуан
- Замена тормозных трубок ауди 80 б3
Центральный блок реле в салоне
Реле расположены на плате, позади левой крышки в районе расположения ног, под панелью приборов. У автомобилей с большим объемом оборудования позади платы реле находится коробка дополнительных реле.
Расшифровка
Плата реле -R- (выделены черным)
| № реле | Потребитель |
| I | реле звукового сигнала двойного тона |
| II | разгрузочное реле Х-контакта |
| III | реле автоматики интервалов стеклоочистителя |
| IV | реле топливного насоса или реле свечей накаливания |
| V | реле системы впрыска дизельного двигателя |
| VI | реле противотуманных фар |
| A | предохранитель электрического обогрева сиденья |
| B | свободно |
| C | предохранитель электрического стеклоподъемника |
Коробка дополнительных реле -Z13- над платой реле
| 1 | Реле звукового сигнала |
| 2 | Реле контрольного прибора ламп заднее |
| 3 | Реле контрольного прибора ламп заднее |
| 4 | Прибор управления прикрытия зеркала |
| 5 | Прибор управления прикрытия зеркала |
| 6 | Разделительное реле телефона |
| 7 | Свободно |
| 8 | Свободно |
| 9 | Свободно |
| 10 | Свободно |
| 11 | Реле блокировки стартера и фонаря заднего хода |
| 12 | Реле фароочистителя |
| 13 | Реле свободного хода вентилятора радиатора (кондиционер) |
Схема предохранителей
Общие черты последних модификаций Бэ 3 увидели свет в 1987 году. Именно тогда на задней крышке блока впервые появилась схема их расположения. Позднее, в 1988 и 1989, она несколько менялась, чтобы к 1991-му приобрести окончательный вариант. Тогда же появился блок под рулем.
Из схемы нельзя узнать за что конкретно отвечает тот или иной элемент, а только их местонахождение. Чтобы понять предназначение, необходимо сравнить их обозначения с указаниями в руководстве пользователя. Последнее существует и на русском языке.
Предохранитель и реле бензонасоса
Вставка топливного насоса на Б3 с мотором 1 8 с моновпрыском имеет номер 13 и мощность 15 А. А вот реле расположилось № 10 в основном блоке. Его внешний вид можно увидеть на фото
Предохранитель и реле дворников
№15 и 18 (передние и задние) в основном блоке, мощностью на 25 и 5 Ампер. Реле дворников, артикул 99, устанавливается дополнительно автовладельцем.
Вентилятор охлаждения Б3
За безопасную работу радиатора мотора Ауди 80 отвечают 3 элемента — №5, 15 и 20. Их мощность — 30, 25 и 30 Ампер. Предохранители 5 и 20 ответственны за включение вентилятора на максимальную и первую скорости. Реле расположилось на его двигателе.
Предохранитель света: где стоит
Элементы ближнего и дальнего света расположены в основном блоке моторного отсека и имеют номера 8 и 9 (дальний правый и левый), а также 10 и 11 (ближний правый и левый). Мощность каждого из них равна 10 Ампер.
Габариты
Предохранители правого и левого габаритов расположены в основном блоке под номерами 6 и 7. Мощность обоих составляет 5 А.
Блок реле и предохранителей в салоне Ауди
Для доступа к блоку откройте отделение для перчаток и вы увидите что-то на подобие тяги.
Сняв крышку с помощью тяг увидите что то подобное.
Схема блока предохранителей
| 1 | Компоненты двигателя |
| 2 | Регулировка положения сидений |
| 3 | Крышка гидравлического насоса (кабриолет) |
| 4 | Панель управления MMI, компоненты MMI |
| 5 | шлюз |
| 6 | Селектор (автоматическая коробка передач) |
| 7 | Управление климатом / отоплением, автономное отопление, реле обогрева заднего стекла |
| 8 | Диагностика, электромеханический выключатель стояночного тормоза, выключатель света, датчик дождя и освещенности, блок связи с внутренним освещением (гибридный привод *) сигнализация |
| 9 | Модуль переключателя рулевой колонки |
| 10 | дисплей |
| 11 | Натяжные ремни безопасности со стороны водителя |
| 12 | Область MMI |
| 13 | Модуль управления адаптером амортизаторов / сервисный штекер (Plug-in hybrid drive *) |
| 14 | Вентилятор климатической установки |
| 15 | Электронный замок рулевой колонки |
| 16 | Область MMI |
| 17 | Приборный щиток |
| 18 | Камера заднего вида |
| 19 | Убедить ключевой модуль управления системой, систему резервуаров |
| 20 | Дополнительная система |
| 21 | – |
| 22 | – |
| 23 | Наружное освещение, форсунки с подогревом омывающей жидкости |
| 24 | Панорамный люк / модуль управления верхнего силового агрегата, защелка верхнего силового агрегата (кабриолет) |
| 25 | Двери двери / двери водителя (например, электрические стеклоподъемники) |
| 26 | Обогрев сидений |
| 27 | Звук усилителя |
| 28 | Модуль управления электроприводом, электроника (кабриолет) |
| 29 | Внутреннее освещение |
| 30 | – |
| 31 | Наружное освещение |
| 32 | Системы помощи водителю |
| 33 | Воздушная подушка |
| 34 | Подсветка кнопок, катушки для реле обогрева верхней кабины (кабриолет) и реле гнезда, внутренний звук, переключатель заднего хода, датчик температуры |
| 35 | Функциональное освещение, диагностика, система управления дальним светом фар, датчик качества воздуха, зеркало заднего вида с автоматическим затемнением |
| 36 | Правый поворотный фонарь / правый светодиодный фонарь |
| 37 | Левый поворотный фонарь / левая фара дальнего света |
| 38 | Высоковольтная батарея (сменный гибридный привод *) |
| 39 | Боковые двери двери / переднего пассажира (например, электрические стеклоподъемники) |
| 40 | Розетки |
| 41 | Натяжные ремни безопасности переднего пассажира |
| 42 | Центральный замок, стеклоомыватель |
| 43 | Фонари, освещение |
| 44 | Полный привод |
| 45 | – |
| 46 | – |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Усилитель внешнего шума (Plug-in hybrid drive *) |
| 49 | Стартер, датчик сцепления, катушка реле фар, высоковольтная батарея (гибридный привод *) |
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | Обогрев заднего стекла |
Предохранители Audi A6 C5
Для исключения повреждений от коротких замыканий и перегрузок соединительных проводов и потребителей электроэнергии, электрические цепи защищены плавкими предохранителями. Используются предохранители с «ножевыми» контактами. Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание. Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.
Откройте крышку, для этого вставьте отвертку плоской стороной книзу в прорезь и нажмите на крышку.
Перечень задействованных предохранителей находится на внутренней стороне крышки ящика предохранителей.
Дополнительные предохранители находятся на блоке реле, а также на дополнительном держателе реле под блоком реле.
У дизельного двигателя TDI, предохранитель устройства предварительного прогрева находятся в так называемом “блоке Е” слева за перегородкой моторного отсека, под ветровым стеклом.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.
Снятие предохранителя из блока предохранителей
Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Бежевый/ светло-коричневый |
| 7.5 | Коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Установите на место крышку блока предохранителей.
Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.
Расположение предохранителей на блоке
Автоматы защиты Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.
| Защищаемые предохранителями цепи | ||
| № | Ток, A | Потребитель тока |
| 1 | 5 | Обогреваемые жиклеры омывателей лобового стекла, обогреваемые наружные зеркала |
| 2 | 10 | Указатели поворота |
| 3 | 5 | Очистители фар, освещение |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Обогрев сидений, контроль ламп, катализатор, освещение выключателей, переключатели и двигатели наружного зеркала, контрольная лампа подушки безопасности, указатель наружной температуры, кондиционер, постоянное отопление, задняя штора, люк, система навигации |
| 6 | 5 | Центральная блокировка замков |
| 7 | 10 | Блок управления ABS, выключатели стоп-сигнала и педали сцепления |
| 8 | 5 | Телефон, Telematik |
| 9 | 10 | Обогрев зеркал |
| 10 | 5 | Автоматический корректор света фар |
| 11 | 10 | Круиз-контроль при автоматической коробке передач Multitronic |
| 12 | 10 | Питание системы самодиагностики |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Внутреннее освещение, светильники для чтения, предупредительная сигнализация, зеркало в противосолнечном козырьке, память сиденья |
| 15 | 10 | Комбинация приборов, кондиционер, память сиденья и зеркала, часы предварительной системы отопления, система навигации |
| 16 | 5 | Электронная система стабилизации |
| 17 | 10 | Навигационная система |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний свет левый |
| 20 | 10 / 15 | Ближний свет правый, корректор наклона правой фары |
| 21 | 10 / 15 | Ближний свет левый, корректор наклона левой фары |
| 22 | 5 | Габаритные и стояночные огни правые |
| 23 | 5 | Габаритные и стояночные огни левые |
| 24 | 25 | Стеклоочистители, насос омывателя, реле интервалов времени |
| 25 | 30 | Вентилятор системы вентиляции, кондиционера, постоянного отопления, люк |
| 26 | 30 | Обогрев заднего стекла |
| 27 | 15 | Обогрев рулевого колеса |
| 28 | 20 | Топливный насос |
| 29 | 20/30 | Электронные системы двигателя |
| 30 | 20 | Подъемно-сдвижная панель люка крыши |
| 31 | 15 | Фонари заднего хода, круиз-контроль, автоматическая коробка передач, автоматически затемняющееся внутреннее зеркало заднего вида |
| 32 | 20 | Электронные системы управления двигателем |
| 33 | 15 | Прикуриватель |
| 34 | 15 | Электронные системы управления двигателем |
| 35 | 30 | „Плюс” продолжительного электропитания прицепа |
| 36 | 15 | Противотуманные фары, задние противотуманные фонари |
| 37 | 20 | Телефон, радио |
| 38 | 20 | Светильник багажника, центральная блокировка замков |
| 39 | 15 | Аварийная сигнализация |
| 40 | 25 | Звуковой сигнал |
| 41 | 25 | Антиблокировочная система / система электронной стабилизации |
| 42 | 25 | Система электронной стабилизации |
| 43 | 5 | Контакты S (радио) |
| 44 | 30 | Обогрев сидений |
Информация предназначена для моделей Ауди А6 С5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.
Блок предохранителей в салоне Ауди а3
Расположен с левого торца панели приборов.
Обозначение
| № | Ток, А | Предохранитель |
| 1 | 10 | Обогрев сопел стеклоомывателя, обогрев зеркала наружного вида |
| 2 | 10 | Указатели поворотов |
| 3 | 5 | Освещение вещевого ящика |
| 4 | 5 | Освещение номерного знака |
| 5 | 7.5 | Электрооборудование комфорта, регулировка скорости, обогрев сидений, кондиционер |
| 6 | 5 | Единый замок |
| 7 | 10 | Фонари заднего хода |
| 8 | 5 | Телефон |
| 9 | 5 | Прибор управления ABS |
| 10 | 10 | Управление двигателем: бензиновый двигатель |
| 11 | 5 | Блок панели приборов, электромагнит блокировки селектора для АТ |
| 12 | 7.5 | Электропитание самодиагностики, телефон, навигационная система |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Освещение салона, единый замок |
| 5 | Светильник салона | |
| 15 | 5 | Блок панели приборов, АТ, автоматически затемняемое внутреннее зеркало |
| 16 | 10 | Электромагнитная муфта, выбег вентилятора охлаждения радиатора, стеклоомыватель |
| 17 | 7.5 | Обогреваемый дверной замок |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний свет левый |
| 20 | 10 | Ближний свет правый, регулировка дальности света |
| 21 | 10 | Ближний свет левый |
| 22 | 5 | Габаритный и стояночный огонь правый |
| 23 | 5 | Габаритный и стояночный огонь левый |
| 24 | 20 | Стеклоочиститель, водяной насос |
| 25 | 25 | Вентилятор свежего воздуха, циркуляционная вентиляция, кондиционер |
| 26 | 20 | Обогрев заднего стекла, обогрев зеркала |
| 27 | 10 | Очиститель заднего стекла |
| 28 | 15 | Топливный насос |
| 29 | 15 | Управление двигателем: бензиновый двигатель |
| 10 | Управление двигателем: дизельный двигатель | |
| 30 | 20 | Сдвижная панель крыши (люк) |
| 31 | 20 | Автоматическая трансмиссия |
| 32 | 10 | Управление двигателем: бензиновый двигатель |
| 30 | Управление двигателем: дизельный двигатель | |
| 33 | 20 | Фароочиститель |
| 34 | 10 | Управление двигателем |
| 35 | 30 | Розетка прицепа (положительный длительный плюс) |
| 36 | 15 | Противотуманная фара и туманный фонарь |
| 37 | 10 | S-контакт, клемма 86 (радио) |
| 38 | 15 | Освещение багажника, единый замок, стеклоподъемники |
| 39 | 15 | Аварийная сигнализация |
| 40 | 20 | Звуковой сигнал |
| 41 | 15 | Прикуриватель |
| 42 | 25 | Радиоприемник |
| 43 | 10 | Управление двигателем |
| 44 | 15 | Обогрев сиденья |
Характеристики Ауди А3 8Л
| Тип | Объем | Мощность | Крутящий момент | Разгон | Максимальная скорость | Количество цилиндров |
|---|---|---|---|---|---|---|
| Бензин | 1.6 л | 101 л.с. | 148 H*m | 10,9 сек. | 189 км/ч | 4 |
| Бензин | 1.8 л | 125 л.с. | 170 H*m | 9,7 сек. | 202 км/ч | 4 |
| Бензин | 1.8 л | 150 л.с. | 210 H*m | 8,2 сек. | 215 км/ч | 4 |
| Бензин | 1.8 л | 180 л.с. | 235 H*m | 7,6 сек. | 228 км/ч | 4 |
| Дизель | 1.9 л | 90 л.с. | 210 H*m | 12,4 сек. | 181 км/ч | 4 |
| Дизель | 1.9 л | 100 л.с. | 250 H*m | 11 сек. | 188 км/ч | 4 |
| Дизель | 1.9 л | 110 л.с. | 235 H*m | 10,5 сек. | 194 км/ч | 4 |
| Дизель | 1.9 л | 130 л.с. | 310 H*m | 9,1 сек. | 203 км/ч | 4 |
Подробнее
Модель имеет в своей линейке аж 8 силовых агрегатов. Они конечно же не имеют высокой мощности, но ее будет достаточно для езды по городу. Предлагается 4 бензиновых мотора, и 4 дизельных, начнем с бензиновых.
- 8-ми клапанный двигатель объемом 1,6 литра выдающий 101 лошадиную силу и 148 H*m крутящего момента. По данным он расходует 10 литров бензина в городе и 5 по трассе.
- Следующий мотор, это 20-клапанный 1,8 литра. Он уже имеет 125 лошадиных сил и 170 единиц крутящего момента. Он по трассе употребляет больше на 1 литр, в городе расход практически не изменился. Разгон до сотни 10 секунд.
- Также есть такой же агрегат, но с турбиной. В результате мощность подросла до 150-ти лошадей, а крутящий момент до 210-ти H*m. С динамикой здесь лучше, но расход выше.
- Последний мотор отличается от предыдущего увеличенным давлением турбины. Мощность выросла до 180-ти лошадиных сил, крутящий момент равен 235-ти H*m. Разгон занимает 7,6 секунды, а максимальная скорость равна 228-м км/ч. Расходует он при этом меньше, чем предыдущий.
Теперь вкратце обсудим дизельные моторы Audi A3 8L, которые кстати сейчас встречаются крайне редко. Они все имеют объем в 1,9 литра.
- Самая слабая версия имеет в своем оснащение всего лишь 90 лошадей и 210 единиц крутящего момента. Расход равен 6-ти литрам солярки в городе.
- Второй мотор абсолютная копия предыдущего, но его мощность больше на 10 лошадей.
- Также есть такой же 8-ми клапанный двигатель, но с увеличенной мощностью до 110-ти лошадиных сил, а крутящий момент увеличился до 250 H*m. Разгон до сотни равен всего лишь 11-ти секундам.
- Последний агрегат в линейке дизельных моторов, это 1,9 с 130-ю лошадьми и 310-ми H*m крутящего момента. Разгон Audi A3 8L (1996-2003) был сокращен до 9-ти секунд, а максималка была увеличена до 205-ти км/ч. Расход равен 7-ми литрам в городе.
Теперь обсудим коробки передач, предлагается 5-ступенчатая механика, но также есть и 6-ступенчатая КПП. Помимо них присутствует и автоматическая коробка, 4-х и 5-ступенчатая. Большинство моделей имеет передний привод, но есть и полноприводные версии.
Предохранители на аккумуляторе
Так же возможно 2 варианта исполнения.
Тип 1
| F1 | (150А/200А) Генератор |
| F2 | (80А) Усилитель рулевого управления |
| F3 | (80A) Электродвигатель вентилятора системы охлаждения |
| F4 | (80А) Блок предохранителей/ реле 1 приборной панели, блок предохранителей/ реле 2 приборной панели^2) — BDB |
| F5 | (100А) Дополнительный отопитель |
| F6 | (50А) Блок предохранителей/ реле 1 приборной панели(F12-F17/F44-F45) -3,2(BDB) |
| F7 | — |
Тип 2
| F1 | (150А/200А) Генератор |
| F2 | (80А) Усилитель рулевого управления |
| F3 | (50A) Блок управления электродвигателем вентилятора системы охлаждения |
| F4 | (80А) ^10/05 Блок предохранителей/ реле приборной панели |
| F5 | (80А) 11/05-07: Блок предохранителей/ реле приборной панели |
| F6 | — |
| F7 | (50А/80А) Обслуживающие автомобили |
Ауди – устранение проблем с датчиком заднего хода
Особенности климата, а также состояние наших отечественных дорог, являются основными причинами того, что независимо от марки автомобиля одним из наименее надежной их деталью является датчик заднего хода и различные модификации линейки Audi, не являются исключением. Другими словами, рано или поздно наступает момент, когда при сдаче назад на автомобилях этого, достаточно популярного бренда, фонари заднего хода начинают светиться с перебоями, либо не горят вообще. Вполне понятно, что возникновение подобной ситуации чревато не только созданием условий для появления конфликтных ситуаций с работниками патрульно-дорожной службы, но снижением безопасности движения, что гораздо важнее.
Впрочем, исходя из того, что датчик обратного хода стоит немало (цена фирменных изделий может превышать сотню долларов), а также учитывая неблагоприятные условия эксплуатации данной системы в целом, торопиться с приобретением и заменой датчика не стоит, а рекомендуется, предварительно, выполнить ряд несложных проверок:
Прежде всего следует оценить состояние предохранителя № 9 номиналом 10 А, который находится в блоке предохранителей и реле, расположенном под приборной панелью. Сгоревший предохранитель поменяйте на новый. Если предохранитель вновь перегорает, причем даже без включения задней передачи – необходимо проверить электропроводку между монтажным блоком и выключателем заднего хода. Если же предохранитель вылетает в момент включения задней передачи, то проверке подлежит участок между выключателем (датчиком) заднего хода и сборками задних фонарей.
Не следует исключать, также, варианта выхода из строя соответствующих ламп. В общем-то, вероятность того, что они отказали одновременно, достаточно мала, однако и такое случается. По крайней мере, проверка ламп много времени не займет.
В случае, если к исправности предохранителя и ламп претензий не имеется, находим где стоит датчик-выключатель заднего хода Ауди (он расположен в верхней части коробки переключения передач). С целью проверки отсоединяем от датчика разъем бортовой электропроводки и к открывшимся клеммам подсоединяем омметр. После включения передачи в положение, соответствующее заднему движению, между внешними клеммами датчика должна появиться проводимость (внутренние контакты выключателя замкнуты). Соответственно, при любых других положениях рычага, сопротивление между клеммами должно стремиться к бесконечности (контакты разомкнуты). При положительных результатах выполненных измерений у переключателя проверяется его контур заземления и состояние проводки на обрыв и короткое замыкание
Особое внимание обращается на состояние разъема и отсутствие окислений и загрязнений на входных клеммах датчика – выключателя.
Замена неисправного датчика заднего хода Audi выполняется в следующей последовательности:
- Для облегчения доступа с машины снимается аккумулятор вместе с «подушкой»;
- Звездочкой на «45» отворачиваются два винта удерживающие разъем датчика – выключателя, после чего он отсоединяется от бортовой сети автомобиля;
- Накидным ключом с головкой на «13» отворачивается удерживающая пластина и, не прикладывая чрезмерных усилий, датчик – выключатель выворачивается из посадочного гнезда картера трансмиссии;
- Установочная шайба меняется на новую, исправный выключатель вкручивается в картер, зажимается пластиной и к нему подсоединяется разъем с электропроводкой.
Как уже указывалось выше, цена подобного датчика – выключателя достаточно высока, при этом в его конструкции нет ничего сложного. Иначе говоря, нет особой необходимости покупать дорогостоящую деталь, а имеет смысл реанимировать старую.
Для выполнения данной задачи датчик выключатель предварительно тщательно очищается снаружи (здесь и далее можно использовать жидкость для чистки карбюратора). Далее, аккуратно отщелкнув защелки, с выключателя снимается верхняя крышка. После отжатия очередных защелок из корпуса извлекается «бочонок», содержащий контактную группу. Указанные контакты очищаются мелкой наждачной шкуркой и тщательно промываются. Также рекомендуется слегка растянуть пружинку, отталкивающую кнопку.
После таких несложных действий датчик – переключатель огней заднего хода Ауди, как правило, начинает прекрасно справляться со своими функциями.
Зачем заменять предохранитель автомагнитолы на Audi A3?
Итак, давайте начнем нашу страницу с контентом о местонахождении предохранителя автомагнитолы вашего Audi A3 интересом его изменения. Вам может показаться, что у вас перегорел предохранитель, но вы не уверены
Важно знать, что предохранитель действует как предохранительное устройство для предотвращения перенапряжения на вашем Audi A3. Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным
Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена. Как правило, вы захотите замените предохранитель автомагнитолы Audi A3, когда он перестанет работать по непонятной причине . Если аккумулятор работает правильно, возможно, проблема связана с предохранителем.
