Предохранители renault clio 3 2005

Блок предохранителей и реле, установленный в салоне автомобиля

Базовые концепты

Блок реле

1 — реле вентилятора радиатора; 2 — реле обогрева заднего стекла;

3 — реле аварийного освещения; 4 — реле звукового сигнала.

Предохранители используются для размыкания цепи, когда ток достигает определенного значения, для защиты элементов и проводов, которые могут быть повреждены слишком большим током. Резкое повышение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Медицинский осмотр

Блок реле установлен в салоне у основания стойки A. Общее реле установлено на кронштейне опоры магнитолы.

Инструкция по реализации

1. С помощью омметра проверьте проводимость предохранителей. 2. Если предохранитель перегорел, это означает короткое замыкание в цепи, которую он защищает. Перед заменой предохранителя определите и устраните причину короткого замыкания.

Предупреждение Предохранитель перегорает через 15 секунд, если ток, протекающий через предохранитель, превышает его номинал.

Предупреждение Убедитесь, что предохранитель надежно вставлен в розетку. Убедитесь, что номинал предохранителя соответствует цепи, которую он защищает. Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем снимите предохранитель с клемм. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод порвался или оплавился. Всегда используйте предохранители правильного размера. Никогда не используйте предохранитель другого номинала и не заменяйте его чем-нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник проблемы

Ток, защищаемый предохранителем, указан в верхней части предохранителя — обратите внимание, что предохранители различаются по цвету для облегчения идентификации. Если предохранитель перегорел сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности

В большинстве случаев неисправность вызвана коротким замыканием из-за плохой изоляции

Если предохранитель защищает несколько цепей, попытайтесь найти цепь, которая перегорает предохранитель, включив каждую цепь по очереди (если возможно). Всегда держите в автомобиле запасной комплект предохранителей разного номинала

В большинстве случаев неисправность вызвана коротким замыканием из-за плохой изоляции. Если предохранитель защищает несколько цепей, попытайтесь найти цепь, которая перегорает предохранитель, включив каждую цепь по очереди (если возможно). Всегда держите в автомобиле запасной комплект предохранителей разного номинала.

Блок предохранителей и реле Renault Fluence в моторном отсеке

В моторном отсеке у машины есть аж 3 места, где установлены предохранители. Все они расположены с левой стороны и отмечены на картинке. Это самый большой и заметный блок, затем поменьше рядом с ним и блок возле аккумулятора. Смотрим цифры 1,2,3 на картинке.

Начнем с самого большого блока под цифрой 1. Схематично он будет выглядеть так, если вы откроете крышку и взгляните на него.

1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключате­лей на панели приборов2. 10А —Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения3. 15А — Насос омывателя фар4. 20А —Противотуманные фары5. 10А —Дальний свет (левая блок-фара)6. 10А —Дальний свет (правая блок-фара)7. 15А —Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне8. 30А —Блоку правления ABS, ESP9. 30А —Передний стеклоочиститель10. 10А —Блок управления подушками безопасности11. 20А — Не используется12. 7,5А —Блок управления АКП13. 25А —Система управления двигателем14. 15А —Датчики концентрации кислорода — нагрев15. 20А —Блок управления АКП16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля17. 10А —Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода18. 15А —Блок управления электрооборудованием19. 30А —Стартер20. — Не используется21. 20А — Топливный модуль, катушки зажигания22. 10А —Электромагнитная муфта компрессора кондиционера23. 5А —ЭБУ системы впрыска24. 20А — Ближний свет (левая фара), электрический корректор25. 20А — Ближний свет (правая фара), электрический корректор

Блок установленный на месте 2 имеет следующую условную схему расположения предохранителей и реле.

A — Не используетсяB — Реле подогревателя топлива C — Реле света заднего хода D — Не используетсяF1 80A – блок интерфейса отопителя F2 70A – блока предпускового подогрева F3 50A – ЭБУ коробки передач F4 80A – блок интерфейса отопителя F5 60A – Электро вентилятор через реле высокой скорости вентилятора F6 20А – Подогревателя топлива F7 — Не используетсяF8 30А — Управления реле вентилятора F9— Не используется

Теперь о предохранителях установленных за аккумулятором, место 3.

F1 — 190A СтартерF2 — 50A блок предохранителей и реле в салонеF3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салонеF4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генераторF5 — 80A электрический усилитель рулевого управленияF6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Самое время переходить к предохранителям в салоне.

Location

General layout of electronic control units

Assignment

1	ABS electronic control unit
2	Electronic air conditioning control unit
3	Side impact sensor, left
4	Side impact sensor, right
5	Anti-theft system (if installed):
6	Light sensor
7	Accumulator battery
8	Diagnostic connector (DLC)
9	Electronic engine control unit
10	Fuse/Relay Box, Engine Compartment 1
11	Fuse/Relay Box, Engine Compartment 2
12	Fuse/Relay Box, Engine Compartment 3
13	Fuse/Relay Box, Engine Compartment 4
14	Fuse box / relay dashboard 1
15	Fuse box / relay dashboard 2
16	Fuse box / relay dashboard 3
17	Fuse box / relay dashboard 4
18	Xenon headlight control unit
19	Glow plug control unit
20	Sound signals
21	Immobilizer ring antenna – without keyless entry system
22	keylessentry system control unit
23	Multifunctional control unit 1 – functions: Air conditioning system, brake lights, central locking, double door locking – RHD, fog lights, alarm, rear window defroster, direction indicators, instrument cluster, interior lamps, central locking remote control system, outside temperature sensor, sunroof, windshield washer
24	Multifunction control unit 2 – functions: Central locking, fog lights, hazard warning lights, direction indicators, rain sensor, temperature gauge display, remote central locking system, sunroof, power windows
25	Ambient temperature sensor – in the mirror of the right door
26	Parking system control unit
27	Rain sensor
28	Steering wheel electrical control unit
29	SRS electronic control unit
30	Phone interface control unit
31	Electronic gearbox control unit
32	Tire pressure monitoring control unit
33	Lateral movement sensor

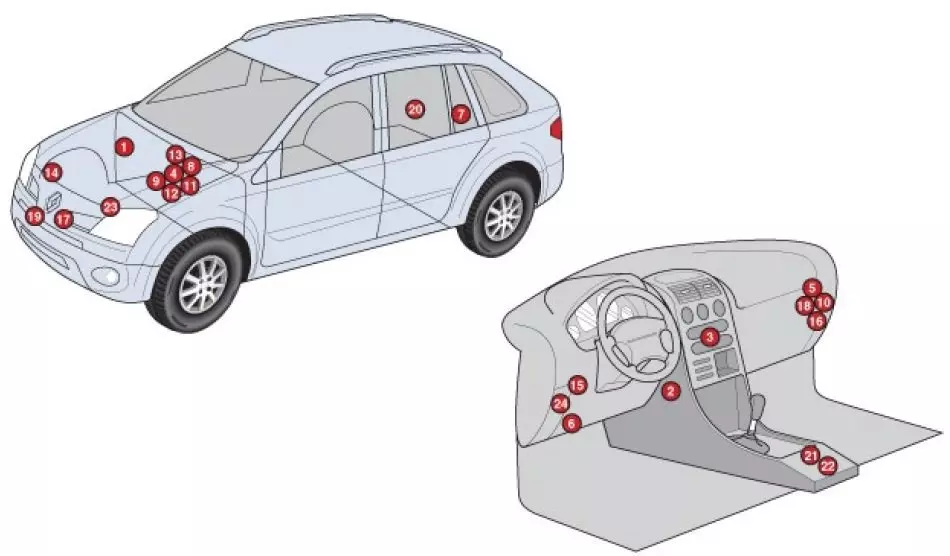

Общее расположение блоков управления

Схема

Цель

1. Электронный блок управления АБС
2. Резистор двигателя вентилятора кондиционера/отопителя — на блоке отопителя
3. Электронный кондиционер
4. Аккумуляторная батарея
5. Шина данных CAN, блок управления шлюзом
6. Диагностический разъем (DLC)
7. Модуль управления электрическим стояночным тормозом — багажное отделение
8. Электронный блок управления двигателем (дизель)
9. Электронный блок управления двигателем (бензин)
10. Электронный блок управления 4WD
11. Блок предохранителей/реле, моторный отсек 1
12. Блок предохранителей/реле, моторный отсек 2
13. Блок предохранителей/реле, моторный отсек 3
14. Блок предохранителей/реле, моторный отсек 4- Дизель
15. Блок предохранителей/реле, панель приборов
16. Блок управления ксеноновыми фарами
17. Звуковые сигналы
18. Многофункциональный блок управления — функции: кондиционер/отопитель, аудио/навигационная система, центральный замок, система зарядки, электрические стеклоподъемники, окружающее освещение, устройство открывания лючка топливного бака, обогреватель заднего стекла, звуковые сигналы, первичные цепи зажигания, иммобилайзер, лампы внутреннего освещения, усилитель руля, задний дворник, система запуска, замок рулевой колонки, стеклоочиститель
19. Датчик комнатной температуры
20. Блок управления системой парковки — с правой стороны багажного отделения
21. Электронный блок управления SRS
22. Блок управления телефоном
23. Электронный блок управления коробкой передач — автоматическая коробка передач
24. Блок управления контролем давления в шинах

Видео:Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать

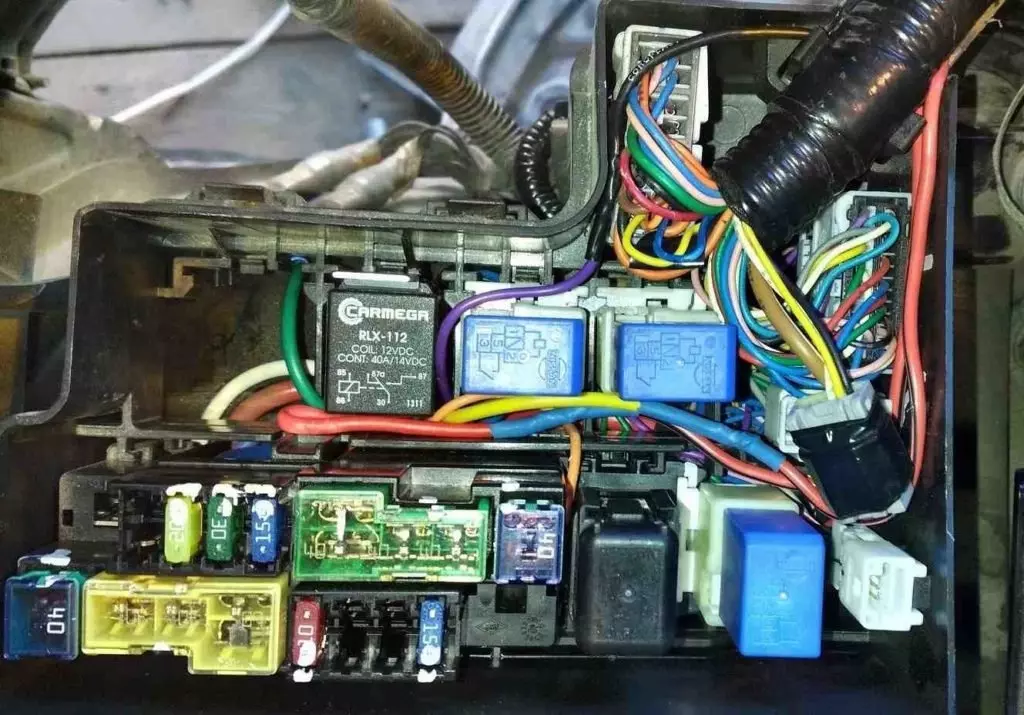

Предохранители и реле под капотом

Чтобы добраться до 2-х основных блоков в моторном отсеке, расположенных за аккумулятором, нужно сначала снять воздуховод.

Блок 1

Фотография

Схема

Расшифровано

F1	(10A) Блокировка направления
F2	(10А) Система управления двигателем
F3	(10А) Система управления двигателем
F4	(10А) Противотуманные фары
F5	(10A) Кондиционер/отопление
F6	(30А) Стеклоочиститель
F7	(15А) Правая фара
F8	(15А) Левая фара
F9	(10А)
F10	(10А) Левая фара
F11	(10А) Правая фара
F12	(10А) Подрулевые переключатели
F13	(15А) Топливный насос
F14	(15А)
F15	(10А)
F16	(10А)
F17	(15А) Система управления двигателем
F18	(10А)

• R17 — Реле 1 скорости вентилятора
• R18 — Реле 2 скорости вентилятора
• R19 — Реле 3 скорости вентилятора
• R20 — Пусковое реле

Блок 2

Фотография

Схема

Обозначение

F1 — 15А Подогрев сидений F2 — 10А Реле водяного электронасоса (573), датчик наличия воды в топливе (414), ЭБУ впрыска (120), блок защиты и коммутации F3 — предохранитель главного реле дневных ходовых огней 10А F4 — Генератор 10А F5 — 60А Электроусилитель руля F6 — 30А Реле насоса омывателя фар F7 — АБС 30А (118) — АБС/ESP F8 — 40A или 50A ABS (118) или с ESP F9 — Предохранитель 50 А для вентилятора переменного тока и электродвигателя, вентилятора системы охлаждения двигателя, реле вентилятора (234), реле 2 вентилятора системы охлаждения двигателя F10 — 40A Предохранитель электродвигателя стеклоподъемника водителя, ЦЭКБС (645), электродвигатель люка F11 — Блок предохранителей и реле 30А в салоне (260), блок защиты и коммутации (1337) F12 — 50А Блок защиты и коммутации, реле 2 вентилятора охлаждения двигателя F13 — 20A Аудиосистема, ЭБУ радиотелефона, комбинированный дисплей времени/температуры наружного воздуха, видеодисплей ЭБУ системы навигации (662), CD-чейнджер, клавиатуры мультимедийной системы, блок мультиплексного сетевого интерфейса (1714), тюнер телевизионной системы F14 — 30А Реле дополнительного отопителя 2 F15 — 30А Реле дополнительного отопителя 1 F16 — ЭБУ автоматической коробки передач 10А

M01 — 30A ЭБУ автоматического стояночного тормоза M02 — 20A Система кондиционирования воздуха в задней части салона M03 — 30А Реле дополнительного отопителя 3 M04 — Не используется

234 — Реле вентилятора системы охлаждения двигателя 288 — Главное реле системы дневных ходовых огней 753 — Реле насоса омывателя фар 1524 — Реле стоп-сигналов 1988 — Реле вентилятора системы охлаждения двигателя 2 R — Реле звукового сигнала

Блок 3

Блок расположен рядом с бачком омывателя ветрового стекла.

Схема

Цель

234 — Реле вентилятора системы охлаждения двигателя 288 — Главное реле системы дневных ходовых огней 573 — Реле электрического водяного насоса 1069 — Реле дополнительного отопителя 3 1524 — Реле стоп-сигналов

Блок 4

Он расположен на положительной клемме аккумуляторной батареи.

Схема

Расшифровано

• F1 450A — Стартер, генератор
• F2 100A — Блок предохранителей и реле в моторном отсеке
• F3 100A — Блок предохранителей и реле в моторном отсеке
• F4 80A — Блок предохранителей и реле в моторном отсеке
• F5 100A — Блок предохранителей и реле в салоне
• F6 60A — блок предварительного нагрева

Видео:Рено Колеос пропала тяга ошибок нет #дизель 2.0 #renault #koleos #автосервис #автозапчасти #nvrskСкачать

Рено клио 2 поколения

Расположение блоков и как к ним добраться можете посмотреть в данном видео.

Предохранители и реле под капотом

p, blockquote 11,0,0,0,0 —>

F1	(30A) Управление двигателем
F2	(30A) Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
F3	(5A) Система управления двигателем (K4J/K4M/ F4R736)
F4	(5A) Система управления АКПП, секвентальная МКПП (D4F)
F5	(15A) Управление двигателем
F6	(40A) Секвентальная МКПП(D4F)
F7	(50A) Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость (с кондиционером)
F8	(60A) Противоугонная система,выключатель освещения, многофункциональный блок управления
F9	(25A) Анти блокировочная система тормозов(ABS) — Bosch8.0
F10	(50A) Антиблокировочная система тормозов(ABS) — Bosch8.0
F11	(60A) Реле вспомогательных цепей зажигания, выключатель освещения, многофункциональный блок управления
F12	(30A) Электродвигатель вентилятора отопителя(с кондиционером)

p, blockquote 14,0,0,0,0 —>

1. Реле электродвигателя вентилятора системы охлаждения (с кондиционером)
2. Реле топливного насоса
3. Реле основного насоса гидропривода переключения передач(D4F, секвентальная МКПП)
4. Реле электромагнитной муфты компрессора кондиционера
5. Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость
6. Реле стартера
7. Реле системы управления двигателем
8. Реле электродвигателя вентилятора отопителя
9. Реле фонарей заднего хода(D4F, секвентальная МКПП)

Предохранители и реле в салоне

На обратной стороне защитной крышки, будет нанесено актуальное описание размещения предохранителей в данном блоке. Там же могут находится запасные предохранители.

Схема блока

Расшифровка

p, blockquote 18,0,0,0,0 —>

1	(15A) Подушки безопасности, много функциональный блок управления
2	(15A) Автоматическая коробка передач, диагностический разъем (DLC), комбинация приборов, много функциональный блок управления, стоп — сигналы
3	(15A) Система кондиционирования, обогреватель заднего стекла, очиститель/ омыватель заднего стекла, фонари заднего хода
4	(20A) Очистители лобового стекла — 1998/ 2000
5	(10A) Антиблокировочная система тормозов(ABS)
6	(10A) Блок управления кондиционером, много функциональный блок управления
7	(15A) Аудиосистема, прикуриватель, часы, обогреватель заднего стекла
8	(15A) Звуковой сигнал
9	(10A) Левая фара — ближний свет
10	(10A) Правая фара — ближний свет
11	(10A) Правая фара — дальний свет
12	(10A) Левая фара — дальний свет
13	(20A) Фары – ближний свет (сдвоенные фары)
14	(5A) Лампы системы освещения дневное время — 1998/ 2000
15	Запасной
16	Запасной
17	(10A) Обогреватель зеркал заднего вида на дверях
18	(20A) Противотуманные фары
19	Запасной-1998
20	Запасной
21	(5A) Диагностический разъем (DLC), комбинация приборов (2000), много функциональный блок управления
22	(15A) Указатели поворота/ аварийная сигнализация
23	(15A) Задние противотуманные фонари
24	Запасной
25	Запасной
26	(10A) Подсветка комбинации приборов, передние/ задние габариты (лев.)
27	(10A) Подсветка комбинации приборов, правые задние/ передние габариты
28	(2A) Иммобилайзер
29	(20A) Аудиосистема, часы, электропривод зеркал заднего вида на дверях, лампы освещения салона
30	(30A) Обогреватель заднего стекла
31	(20A) Центральный замок
32	(30A) Электропривод стеклоподъемников
33	(20A) Омыватели фар
34	(30A) Отопитель/ кондиционер-1999
35	(20A) Подогреватель сидений
36	(30A) Электропривод стеклоподъемников
37	(20A) Люк
38	Запасной-1998
39	Запасной

Если представленная схема отличается от Вашей, ознакомитесь с дополнительным материалом.

Элементы реле будут располагаться отдельным блоком.

p, blockquote 25,0,0,0,0 —>

1. Реле габаритов (с системой освещения в дневное время)
2. Реле системы освещения в дневное время
3. Реле противотуманной фары, правое
4. Реле ближнего света фар (с системой освещения в дневное время)
5. Реле насоса омывателя фар 1
6. Реле насоса омывателя фар 2
7. Многофункциональный блок управления

Электросхемы

ЦВЕТА ПРОВОДОВ В основных электрических цепях используются провода с изоляцией следующих цветов:

Красный	«+» 12 В до замка зажигания .
Желтый	«+» 12 В после замка зажигания
Голубой	Цепь габаритных огней или устройств идентификации
Черный	Непосредственное соединение на массу

Для других цепей и разъемов используются также провода с изоляцией других цветов: белого, голубого, бежевого, серого, желтого, черного, оранжевого, красного, розового, зеленого, фиолетового цветов, а также провода с прозрачной изоляцией. На схемах они обозначаются следующими сокращениями:

ВА	Белый	МА	Коричневый
BE	Голубой	N0	Черный
BJ	Бежевый	OR	Оранжевый
СУ	Прозрачный или белый	RG	Красный
SA	Розовый
GR	Серый	VE	Зеленый
JA	Желтый	VI	Фиолетовый

Цепи «+» стартера, перемежающиеся соединения с «массой», цепи с изменением полярности не относятся к основным электрическим цепям. Наличие или отсутствие устройств защиты цепей (плавкие и биметаллические предохранители) не влияют на применяемость электрических проводов.

Расцветка изоляции электрических проводов на электрооборудовании, поставляемом в качестве запасных частей, отвечает изложенным выше правилам не во всех случаях.

Источник

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Руководство по замене предохранителей

Чтобы заменить предохранитель в автомобиле Рено Клио 3, следуйте следующим шагам:

1. Определите местоположение предохранителя

Перед тем, как начать замену предохранителя, необходимо определить его местоположение. В большинстве случаев предохранители находятся в панели предохранителей, расположенной внутри салона автомобиля или под капотом. Проконсультируйтесь с руководством по эксплуатации для получения точной информации о расположении предохранителей в вашей модели Рено Клио 3.

2. Откройте доступ к панели предохранителей

После того, как вы определили местоположение панели предохранителей, необходимо открыть доступ к ней. Обычно для этого требуется снять защитную крышку или отключить фиксирующую скобу. Снова обратитесь к руководству по эксплуатации для получения точных инструкций о доступе к панели предохранителей в вашей модели автомобиля.

3. Найдите вышедший из строя предохранитель

Посмотрите на схему предохранителей, расположенную на внутренней стороне крышки панели или на самой панели, чтобы найти нужный предохранитель согласно его обозначению. Отключите соответствующую систему, чтобы предохранитель не повредился при замене.

4. Проверьте состояние предохранителя

Внимательно осмотрите вышедший из строя предохранитель. Если клинок предохранителя разорван, выдавлен или имеет темный отпечаток, это указывает на его выход из строя.

5. Установите новый предохранитель

После проверки старого предохранителя, возьмите новый предохранитель, соответствующий по характеристикам разорванному или вышедшему из строя предохранителю. Вставьте его в соответствующее гнездо панели предохранителей, обратно следуя схеме предохранителей.

6. Закройте панель предохранителей

После того, как новый предохранитель правильно установлен, закройте панель предохранителей, установив защитную крышку или закрепив фиксирующую скобу, как это было на начале процедуры.

Обратите внимание, что при выборе нового предохранителя необходимо соблюдать точность совпадения его характеристик с предохранителем, который вы заменяете. Замена предохранителя на менее мощный предохранитель может привести к повреждению электрической системы автомобиля

Если предохранитель продолжает перегорать после его замены, это может быть признаком более серьезной проблемы, и вам следует обратиться к автосервису.

Следуя этим простым шагам, вы можете самостоятельно заменить предохранитель в автомобиле Рено Клио 3 и обеспечить нормальную работу соответствующей системы автомобиля.

Basel III: Key Updates and Challenges

Basel III is a set of global regulatory standards designed to strengthen the banking sector’s resilience in the aftermath of the 2008 financial crisis. In recent years, there have been several updates to the framework, including revisions to capital requirements and the introduction of new liquidity and leverage ratios.

The updated capital requirements aim to improve the quality and quantity of capital banks hold to absorb potential losses. The liquidity coverage ratio requires banks to have enough liquid assets to cover their short-term funding needs during a market crisis. The leverage ratio, which measures a bank’s core capital to its total assets, has been a topic of debate among regulators and industry players.

While the Basel III framework is intended to promote financial stability, implementation challenges have arisen. Some countries have struggled to fully adopt the standards, while others have implemented them inconsistently. Additionally, there have been concerns that compliance with the regulations could stifle economic growth and lending.

The impact of Basel III on financial institutions has been significant. Banks have had to adjust their business models, risk management practices, and capital structures to meet the new requirements. Some smaller institutions have struggled to keep up with the costs of compliance, while larger banks have faced increased scrutiny from regulators.

In conclusion, Basel III continues to be a major driver of regulatory reform in the banking industry. While the framework has undergone several updates, challenges remain in ensuring consistent implementation across jurisdictions. Financial institutions must continue to adapt to the evolving regulatory landscape to maintain their competitiveness in the global market.

Thank you for reading, and until next time!

Моторный отсек

Найти расположение под капотом просто. Он находится между АКБ и бачком антифриза системы охлаждения двигателя.

Для защиты от попадания воды и пыли предохранители закрыты пластиковой крышкой (черного цвета). Крышка корпуса фиксируется на двух защелках. Демонтаж выполняется руками — нужно отщелкнуть зажимы.

Внутри выглядит так:

Расшифровка предохранителей моторного отсека

Согласно схеме, каждый предохранитель отвечает за определенную цепь, что позволяет минимизировать нагрузку на него. Еще это предотвращает одновременный выход из строя нескольких цепей автомобиля.

№	Обозначение	Мощность, A	За что отвечает
А — пинцет для извлечения предохранителей	FUSE PULLER*
Ef1	ВАТТ MAIN	30	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2	ABS	60	Блок управления АБС, исполнительный блок АБС
Ef3	BLOWERMOTOR	30	Электровентилятор климатической установки
Ef4	IGN-2	30	Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5	IGN-1	30	Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6	ELEC FAN LO	20	Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7	DEFOG	30	Электрообогрев заднего стекла
Ef8	ELEC FAN HI	30	Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9	POWER WINDOW	20	Электростеклоподъемники (кроме двери водителя)
Ef10	DIS	15	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Ef11	ECM	10	Цепь питания главного реле
Ef12	HEADLAMP	25	Фары головного света, подсветка приборов и органов управления
Ef13	STOP	15	Сигнал торможения
Ef14	DR’S P/WDO	20	Элекгростеклоподьемники (дверь водителя)
Ef15	H/L HI	15	Дальний свет фар
Ef16	HORN	15	Звуковой сигнал
Ef17	A/C	10	Компрессор кондиционера
Ef18	FUEL PUMP	15	Цепь питания топливного насоса
Ef19	PASS F/BOX	15	Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20	H/L LO LH	10	Ближний свет (левая фара)
Ef21	EMS	15	Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Ef22	INJECTOR	15	Форсунки, система рециркуляции отработавших газов
Ef23	IL LH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24	FOG	15	Противотуманные фары
Ef25	MIR HEAT	10	Электропривод и электрообогрев зеркал заднего вида
Ef26	DOOR LOCK	15	Система центральной блокировки замков
Ef27	H/L LO RH	10	Ближний свет (правая фара)
Ef28	IL RH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29	SPARE	10	Не используется
Ef30	SPARE	15	Не используется
Ef31	SPARE	25	Не используется

Расшифровка реле моторного отсека

Рядом с предохранителями подкапотного модуля располагаются реле, отвечающие за работу ряда электрических приборов или механизмов.

№	Обозначение	Артикул	За что отвечает
1	ILLUMINATION RELAY	96190187	Подсветка приборов и органов управления
2	HORN RELAY	96190187	Звуковой сигнал
3	MAIN RELAY	96190189	Главное реле/реле зажигания
4	HEAD LAMP RELAY	96190189	Блок-фары
5	FRT FOG RELAY	96190187	Противотуманные фары
6	A/C COMP RELAY	96190187	Муфта компрессора кондиционера
7	FUEL PUMP RELAY	96190189	Топливный насос, катушки зажигания
8	POWER WINDOW RELAY	96190189	Элекгростеклоподьемники
9	ELEC FAN LO RELAY	96190189	Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)
10	DEFOG RELAY	96190189	Электрообогрев заднего стекла
11	ELEC FAN HI RELAY	96190189	Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)
