Passenger compartment

Fuse box

The unit is located in the passenger compartment, in the lower left of the dashboard.

Diagram

Designation

1	10A Not used
2	10A ECU for airbags, seat belt pretensioners
3	10A ECU for fuel injection, brake light switch, diagnostic socket, ECU for air conditioning, headlight range control motor
4	10A Instrument panel
5	15A Fuse – base, box 1876
6	10A Burglar alarm ECU, discharge lamp ECU, clutch pedal end-of-travel sensor, alarm, seat belt not fastened alarm module
7	10A Brake Light Switch
8	20A Audio amplifier
9	10A Not used
10	10A UCH, engine ON / OFF switch without ignition key, rain and light sensor
11	10A Instrument panel, clutch pedal end sensor
12	10A transmission ECU
13	10A Power outside rearview mirror
14	20A Heated rear window
15	20A Heater and air conditioning control panel
16	15A Not used
17	15A Sockets for additional equipment of the 2nd row of seats
18	15A Cigarette lighter
19	10A Instrument panel
20	15A Sockets for additional electrical equipment
21	15A Climate control
22	15A Electric fan
23	Not used
24	Spare
25	Spare
26	Spare
27	Not used

Relay

Diagram

Circuits protected

A Relay “+” after ignition
B Accessory relay
C Heated rear window relay, electric door mirrors
D Relay, electric fan 1 for passenger compartment ventilation
1615 Relay “+” with the engine running

Где находится предохранитель головного устройства на Рено Колеос?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Рено Колеос . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Однако, в зависимости от типа автомобильного радио, оно может находиться в двух разных местах. Он часто подключается к 12-вольтовым розеткам на центральной консоли. Мы увидим два места где предохранитель автомагнитолы вашего Рено Колеос можно определить.

Установка предохранителя оригинальной автомагнитолы на Рено Колеос

.Если у вас все еще есть оригинальное головное устройство на вашем Renault Koleos, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации автомобиля. Вот шаги, которые необходимо выполнить для остальной части процесса:

Прочтите руководство по эксплуатации на крышке блока предохранителей

найти предохранитель автомагнитолы вашего Рено Колеос , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в противном случае отнесите машину к механику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производителя на Рено Колеос

Наконец, мы рассмотрим случай с автомобильным радиоприемником, купленным в магазинах, и как найти предохранитель автомагнитолы на Рено Колеос по этому сценарию . Вот несколько шагов, которые необходимо выполнить, чтобы получить доступ к этому предохранителю:

Выньте автомобильное радио из вашего Renault Koleos , обычно вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
Сзади автомагнитолы вашего Рено Колеос вы должны увидеть на проводах питания единственный черный блок предохранителей, откройте его, именно в нем вы найдете предохранитель автомагнитолы вашего Рено Колеос
Это предохранитель из прозрачного стекла, так что теперь вы сможете заменить предохранитель на Рено Колеос

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители как предохранитель стартера на Рено Колеос, или предохранитель звукового сигнала, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.

Если у вас возникнут дополнительные вопросы о Renault Koleos, не стесняйтесь обращаться к нашим специалистам. Renault Koleos категория.

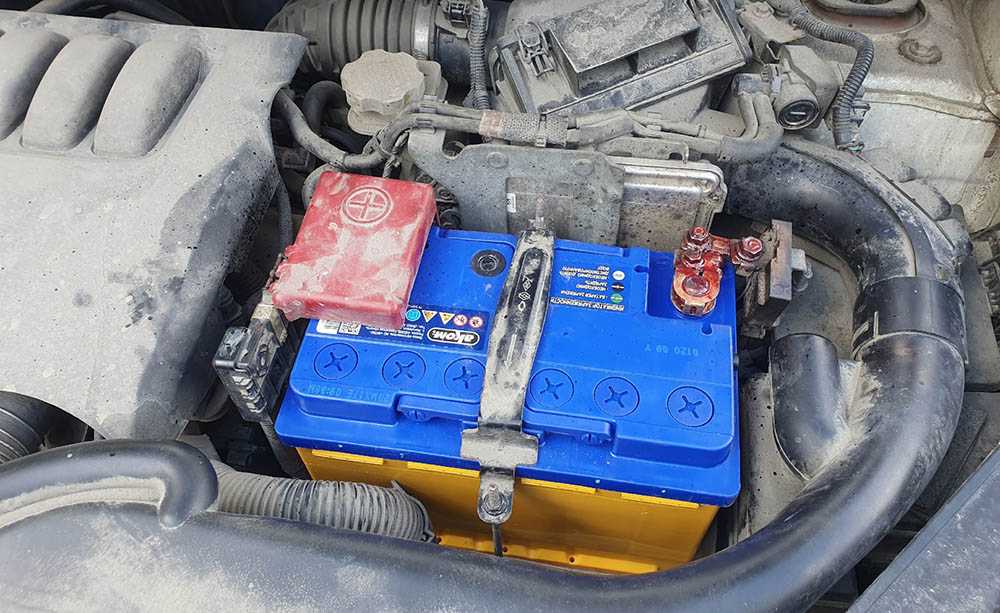

Замена АКБ на Renault Koleos

Самостоятельная замена АКБ на таком автомобиле как Renault Koleos — это достаточно простая задача. Ничего принципиально сложного здесь нет. Но нужно действовать аккуратно и грамотно, строго придерживаясь инструкции.

Пошагово процесс выглядит следующим образом:

выключите зажигание и вытащите ключ из замка;
поднимите капот и зафиксируйте его в сервисном положении;
возьмите торцевой или рожковый ключ на 10;
с помощью ключа открутите крепёжную гайку минусовой клеммы аккумулятора;
снимите провод с вывода на АКБ и отведите в сторону, чтобы он случайно не коснулся клеммы;
откиньте защитный колпачок из пластика, который находится на плюсовой клемме;
открутите клемму и снимите провод;
с помощью того же ключа открутите 2 крепёжные гайки верхней прижимной планки аккумуляторной батареи;
снимите планку;

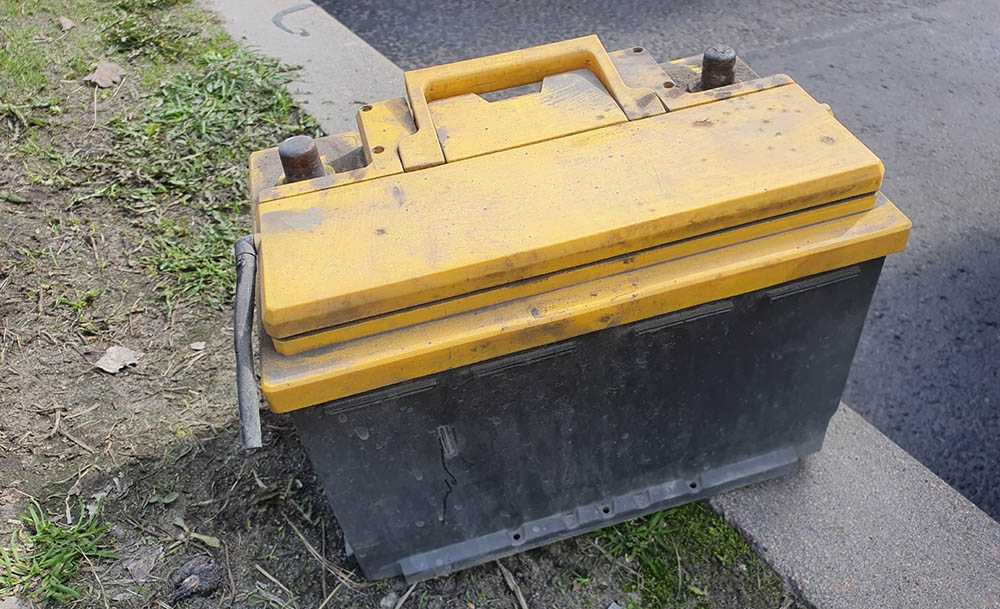

схватитесь плотно за ручки старого аккумулятора и вытащите его из подкапотного пространства;
соберите узел в обратной последовательности.

При обратной сборке не забудьте, что сначала подключается плюсовая клемма и только после этого разрешается накидывать минусовой провод на вывод новой АКБ.

На этом замена завершена. Как видите, всю работу с лёгкостью можно выполнить своими руками.

Ваше мнение про Renault Koleos? Кому приходилось обслуживать этот автомобиль? Проводили замену АКБ? Какой аккумулятор использовали?

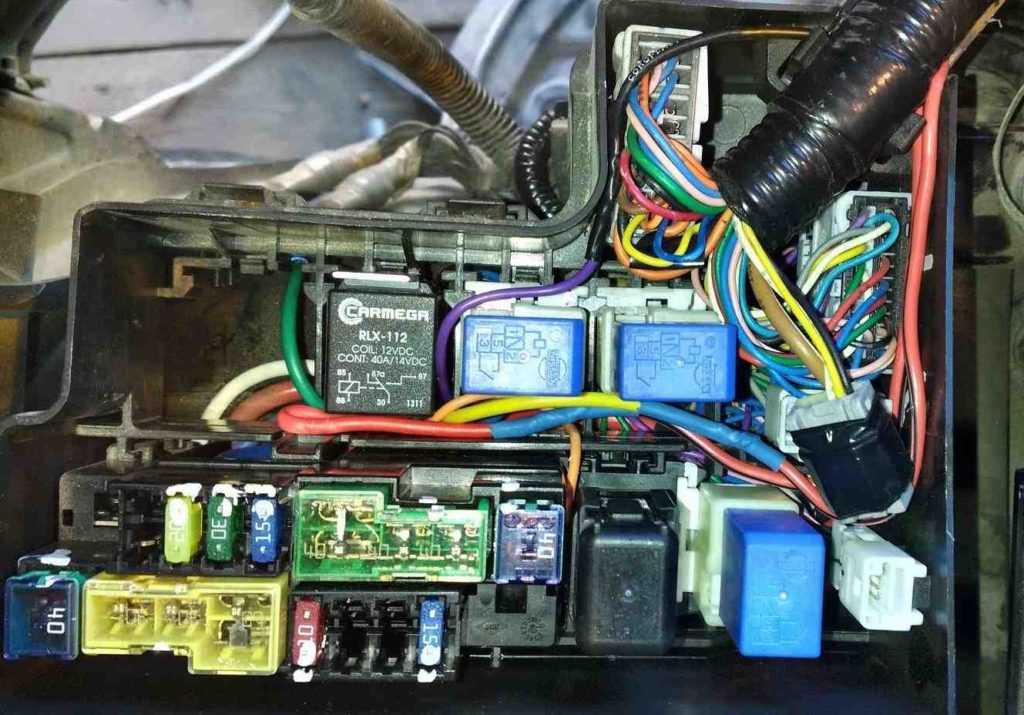

Предохранители и реле под капотом

Что добраться к 2 основным блокам в моторном отсеке, расположенным за аккумулятором, сначала надо снять воздуховод.

Блок 1

Расшифровка

p, blockquote 12,0,0,0,0 —>

F1	(10A) Замок рулевой колонки
F2	(10A) Система управления двигателем
F3	(10A) Система управления двигателем
F4	(10A) Противотуманные фары
F5	(10A) Кондиционер/ отопитель
F6	(30A) Очиститель лобового стекла
F7	(15A) Правая фара
F8	(15A) Левая фара
F9	(10A)
F10	(10A) Левая фара
F11	(10A) Правая фара
F12	(10A) Переключатели рулевого колеса
F13	(15A) Топливный насос
F14	(15A)
F15	(10A)
F16	(10A)
F17	(15A) Система управления двигателем
F18	(10A)

R17 — Реле 1 скорости электровентилятора
R18 — Реле 2 скорости электровентилятора
R19 — Реле 3 скорости электровентилятора
R20 — Реле стартера

Блок 2

Обозначение

F1 — 15A Подогрев сидений F2 — 10А Реле водяного электронасоса (573), датчика присутствия воды в топливе (414), ЭБУ системы впрыска топлива (120), блока защиты и коммутации F3 — 10А Предохранитель главного реле системы освещения дневного движения F4 — 10А Генератор F5 — 60А Электроусилитель рулевого управления F6 — 30А Реле насоса омывателя фар F7 — 30А ЭБУ АБС (118) — ЭБУ АБС/ESP F8 — 40А или 50А ЭБУ АБС (118) или с ESP F9 — 50А Предохранитель электровентилятора системы охлаждения двигателя и кондиционера, электровентилятора системы охлаждения, реле электровентилятора (234), реле электровентилятора системы охлаждения двигателя 2 F10 — 40А Предохранитель электродвигателя стеклоподъемника двери водителя, ЦЭКБС (645), электродвигателя привода люка крыши F11 — 30А Блок предохранителей и реле в салоне (260), блок защиты и коммутации (1337) F12 — 50А Блоа защиты и коммутации, реле электровентилятора системы охлаждения двигателя 2 F13 — 20A Аудиосистема, ЭБУ радиотелефона, комбинированного дисплея индикации времени/наружной температуры, ЭБУ навигационной системы (662) видеодисплей, чейнджера компакт-дисков, клавиатуры мультимедийной системы, блок интерфейса мультиплексной сети (1714), тюнер телевизионной системы F14 — 30А Реле дополнительного отопителя 2 F15 — 30А Реле дополнительного отопителя 1 F16 — 10А ЭБУ автоматической коробки передач

M01 — 30А ЭБУ автоматического стояночного тормоза M02 — 20A Система кондиционирования воздуха в задней части салона M03 — 30А Реле дополнительного отопителя 3 M04 — Не используется

234 — Реле блока вентиляторов охлаждения двигателя 288 — Главное реле системы освещения дневного движения 753 — Реле насоса омывателя фар 1524 — Реле включения стоп-сигнала 1988 — Реле 2 вентилятора охлаждения двигателя R — Реле звукового сигнала

Блок 3

Блок расположен рядом с бачком омывателя ветрового стекла.

234 — Реле блока вентиляторов охлаждения двигателя 288 — Главное реле системы освещения дневного движения 573 — Реле водяного электронасоса 1069 — Реле дополнительного отопителя 3 1524 — Реле включения стоп-сигнала

Блок 4

Он находится на плюсовом выводе аккумуляторной батареи.

Схема

Расшифровка

p, blockquote 28,0,0,0,0 —>

F1 450A — Стартер, генератор
F2 100A — Блок предохранителей и реле в моторном отсеке
F3 100A — Блок предохранителей и реле в моторном отсеке
F4 80A — Блок предохранителей и реле в моторном отсеке
F5 100A — Блок предохранителей и реле в салоне
F6 60A — Блока пред пускового подогрева

Параметры заводских АКБ

Чтобы выбрать подходящий новый аккумулятор на тот же Рено Колеос образца 2008 года выпуска, то есть на самые первые экземпляры, либо для моделей 2012-2013 года, сначала нужно узнать, какие АКБ ставились на эти кроссоверы с завода.

Параметры заводской АКБ во многом зависят от типа используемого двигателя.

Дизельные ДВС. В этом случае ставили аккумуляторы Renault под номером в каталоге 7711424423. Ёмкость составляет 70 Ач, а пусковой ток 760 А.
Бензиновые моторы. В этом случае ёмкость будет 80 Ач, но пусковой ток 680 А. Номер оригинального аккумулятора Renault в каталоге 7711424771.

В первом случае цена батареи составит от 12 тысяч рублей. Для бензиновых Renault Koleos цена оригинального аккумулятора чуть ниже, и составляет минимум 8 тысяч рублей. Их габаритные размеры 278х175х190 мм.

В некоторых случаях Renault Koleos комплектуется южнокорейскими аккумуляторами Furukawa. Их ёмкость составляет 80 Ач. При этом размеры самого корпуса 260х173х225 мм. Это не помешает подобрать аналоги.

Зная про оригинальный аккумулятор для Рено Колеос, можно подобрать подходящий аналог.

Поскольку для крепления используется верхняя прижимная планка, выступ на пластиковом корпусе у аккумулятора не требуется для замены АКБ на французском кроссовере Renault Koleos.
