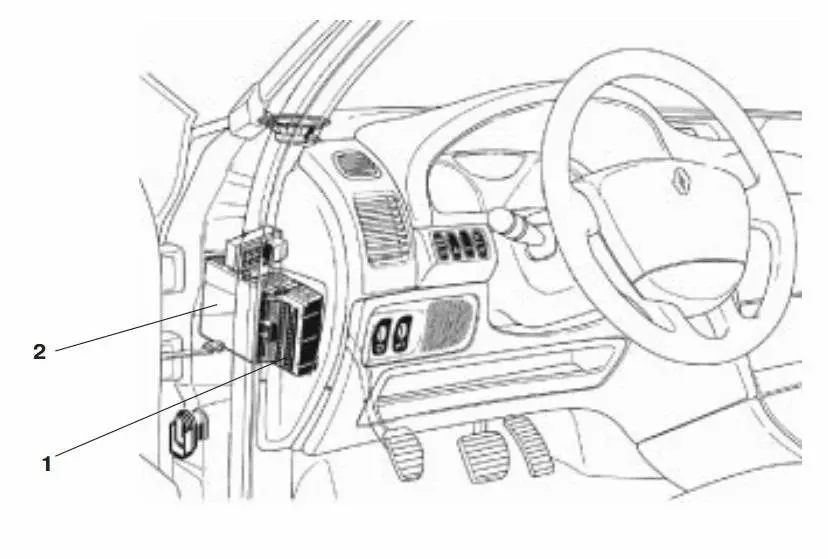

Предохранители и реле в салоне Рено Лагуна 2
Схема блока предохранителей в салоне Рено Лагуна 2
Описание
| F1 | (20А) Дальний свет фар |
| F2 | (10A) Датчик включения стояночного тормоза, считывающее устройство зажигания, многофункциональный блок управления, выключатель стартера |
| F3 | (10A) Корректор фар, блок управления корректором фар (ксеноновые фары), подогреватели форсунок омывателя лобового стекла, комбинация приборов, синтезатора голоса |
| F4 | (20A) Противоугонная система, автоматическая коробка передач (АКПП), центральный замок, система отопителя/ кондиционера, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка выключателей, электродвигатель очистителя лобового стекла |
| F5 | (15A) Лампы освещения салона |
| F6 | (20A) Система кондиционирования, автоматическая коробка передач(АКПП), система блокировки дверей от случайного открывания, система поддержания скорости, диагностический разъем (DLC), электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, подсветка выключателей, стоп-сигналы, омыватели/очистители лобового стекла |
| F7 | (15A) Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара- ближний свет |
| F8 | (7,5A) Правые передние габариты |
| F9 | (15A) Указатели поворота/аварийная сигнализация |
| F10 | (10A) Аудиосистема, электропривод сидений, электропривод стеклоподъемников, комбинация приборов, навигационная система, телематика |
| F11 | (30A) Система кондиционирования, противотуманные фары, комбинация приборов, синтезатор голоса |
| F12 | (5A) Система SRS |
| F13 | (5A) Антиблокировочная система тормозов (ABS) |
| F14 | (15A) Звуковой сигнал(ы) |
| F15 | (30A) Блок управления электрооборудования двери водителя, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников |
| F16 | (30A) Блок управления электрооборудования двери пассажира, электропривод стеклоподъемников |
| F17 | (10A) Задние противотуманные фонари |
| F18 | (10A) Обогреватель зеркал заднего вида на дверях |
| F19 | (15A) Правая фара-ближний свет |
| F20 | (7,5A) CD-чейнджер аудиосистемы, подсветка вентиляционной решетки приборной панели, лампа подсветки вещевого ящика, реостат подсветки комбинации приборов, лампы освещения салона, передние левые габариты, лампы подсветки номерного знака, навигационная система, подсветка переключателей |
| F21 | (30A) Омыватель заднего стекла, дальний свет фар |
| F22 | (30A) Центральный замок |
| F23 | (15A) Разъемы питания дополнительного оборудования |
| F24 | (15A) Разъем подключения дополнительного оборудования (задний), предохранитель прикуривателя Рено Лагуна 2 |
| F25 | (10A) Электрический замок рулевой колонки, обогрев заднего стекла, передние сиденья, запрет включения стеклоподъемников задних дверей |
| F26 | — |
Схема блока реле в салоне Рено Лагуна 2
Описание
- R2 Обогрев заднего стекла
- R7 Передние противотуманные фары
- R9 Стеклоочистители ветрового стекла
- R10 Стеклоочистители ветрового стекла
- R11 Стеклоочиститель заднего стекла / фонари заднего хода
- R12 Блокировка дверей
- R13 Блокировка дверей
- R17 Стеклоочиститель заднего стекла
- R18 Временное включение освещения салона
- R19 Дополнительное электрооборудование
- R21 Блокировка пуска двигателя
- R22 «Плюс» после замка зажигания
- R23 Аксессуары / дополнительно устанавливаемая аудиосистема / стеклоподъемники задних дверей
- SH1 Шунт электрических стеклоподъемников задних дверей
- SH2 Шунт электрических стеклоподъемников передних дверей
- SH3 Шунт цепи ближнего света фар
- SH4 Шунт цепи габаритных огней
Схема предохранителей
Стандартные элементы устанавливаются на машину по определенной схеме. У каждого есть свое предназначение. Выше присутствует схема того, как устанавливаются вставки на версии бензин и дизель.
Выше имеется схема расположения предохранителей в подкапотном отсеке автомобиля. Точечная расшифровка приведена ниже.
Предохранитель прикуривателя Меган 3: где находится
Защитный элемент находится на третьей позиции в салонной панели. Его часто переносят на другую позицию или вовсе выносят отдельно. Для подключения энергоемких потребителей пользователи нередко прокладывают отдельную магистраль с врезанными вставками.
Предохранитель и реле кондиционера
Муфта компрессора питается через силовой элемент №22 подкапотной части. Подобное расположение актуально для версий 2012 и 2011 годов.
Аппаратура управления и контроля прибора вынесена отдельно.
Меган 3: предохранитель и реле стартера
Элементы пусковой установки выносятся на левое крыло автомобиля. Удаление защитных вставок из монтажного блока позволило сильно разгрузить цепь и проводку.
Отдельно выделяется втягивающее реле. Деталь смонтирована в корпусе устройства и отличается повышенной надежностью.
Предохранитель габаритов
Огни выведены на предохранители 1 и 2 блока в подкапотной части. Отдельные модификации оборудованы выносными вставками и реле, установленными под приборкой.
Вентилятор охлаждения
Модуль управления системой обдува двигателя питается от реле F5 и 8. Рядом с габаритами, под номером 7 смонтирован предохранитель дополнительного отопителя. Силовая жила устройства защищена реле №1.
Климатическая установка запитана через элемент 20.
Предохранитель на печку
Магистраль моторчика обогревателя запитана от предохранителя 7, установленного в дополнительном монтажном блоке под капотом.
Предохранитель и реле бензонасоса
С 2003 года включительно защита топливного насоса устанавливается совместно с его модулем управления на позиции 21 под капотом.
Магнитола
Штатная система подведена к бортовой сети через предохранитель F6 в салоне. Пользователи нередко устанавливают более производительную акустику. После монтажа высокомощной установки требуется провести собственную магистраль к прибору и врезать в нее отдельный предохранитель, требуемого номинала.
АБС
Силовые линии конструкции разделены на две части. Первая (15) отвечает за контроль и управление модулем, а предохранитель №8 в моторном отсеке за магистрали.
Штатные стопы запитаны от предохранителя 9 салонного отсека.
Поворотники
Запитаны через одну вставку. Ввиду использования энергоэффективной системы этого достаточно. Предохранитель №30 салона запитывает сразу оба борта.
Стеклоподъемники Меган 3
За работу системы подъемников стекла каждой двери в отдельности отвечает индивидуальный предохранитель. В стандартной комплектации – это 14, 16, 17 и 32.
Противотуманки
Штатные фонари также не выделяются повышенной производительностью здесь достаточно одного силового элемента. Устанавливается под номером 4 возле двигателя.
Электрика
Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов
Выбор типа сигнализации для последующей установки
Для автомобиля Рено Логан на рынке представлено огромное множество различных моделей нештатных систем сигнализации. Владельцу лишь остается сделать выбор и определиться с тем, какую систему ставить. Большинство современных систем в бюджетном сегменте имеют незначительные отличия, которые заключаются в следующем:
- Наличие системы автозапуска двигателя. Положительной стороной автозапуска является возможность прогрева силового агрегата в зависимости от требований владельца. Установка системы, оснащенной автозапуском, требует небольших, но дополнительных работ с системой зажигания Рено Логан;
Принцип работы системы автозапуска: автомобиль находится в закрытом состоянии, однако блок сигнализации запускает двигатель и начинается его прогрев.
- Также многие системы оснащаются аварийной кнопкой, сигнализирующей об опасности (такой тип аварийной кнопки обязательно входит в комплект системы с автозапуском).
Любая сигнализационная система содержит перечень правил по установке и эксплуатации, при соблюдении которых можно подключить основные элементы к системам автомобиля, остальные же действия должны быть совершены автолюбителем, исходя из собственного опыта и представлений о безопасности.
Passenger compartment
It is located at the bottom left of the dashboard.
Diagram
Designation
| R1 | Time delay fuse supply relay F39, F40, F41, F42, F43, F44, F49, F50, F51, F52 |
| R2 | Heated rear window relay |
| R3 | Horn relay |
| R4 | |
| R5 | |
| R6 | |
| R7 | |
| R8 | |
| R9 | Time delay fuse supply relay F45, F46, F47, F48, F53, F54, F55, F56, F57, F58 |
| R10 | |
| F1 | |
| F2 | |
| F3 | |
| F4 | |
| F5 | (5A) Interior lamps |
| F6 | (5A) Interior rearview mirror |
| F7 | |
| F8 | |
| F9 | |
| F10 | |
| F11 | |
| F12 | (40A) Heated rear window |
| F13 | |
| F14 | |
| F15 | |
| F16 | |
| F17 | |
| F18 | (20A) CEBS |
| F19 | (20A) CEBS |
| F20 | (10A) CEBS |
| F21 | (15A) Alarm ECU, display |
| F22 | (15A) CEBS |
| F23 | (30A) Passenger door control module |
| F24 | (30A) Driver’s door control module |
| F25 | (25A) Heated seats |
| F26 | (15A) CEBS |
| F27 | – |
| F28 | (30A) Luke |
| F29 | (25A) Parking brake |
| F30 | (20A) Trailer electrical connector |
| F31 | (10A) CEBS |
| F32 | – |
| F33 | (25A) Audio system |
| F34 | – |
| F35 | – |
| F36 | (20A) Audio system, display |
| F37 | (10A) Instrument panel |
| F38 | – |
| F39 | – |
| F40 | (5A) Brake light switch, ABS and ESP control units |
| F41 | – |
| F42 | (25A) Power seats |
| F43 | (25A) Power seats |
| F44 | (15A) Luggage compartment bodywork power connector |
| F45 | – |
| F46 | – |
| F47 | – |
| F48 | (10A) Second row seat accessory power connector |
| F49 | (5A) ECU for air conditioning |
| F50 | (30A) Power windows |
| F51 | (5A) Interior lighting lamps |
| F52 | (5A) Audio system, central locking, emergency alarm |
| F53 | – |
| F54 | (10A) Cigarette lighter fuse |
| F55 | (5A) Interior temperature sensor blower |
| F56 | (15A) Heated windscreen washer jet, left |
| F57 | – |
| F58 | (40A) ECU for the air conditioner |
Сведения о штатной схеме
В автомобиле «Рено Логан» управление ЦЗ ведётся отрицательным импульсом. Это значит, что за торпедо находятся два провода, по которым осуществляется управление:
- Когда к массе на 0,8 секунды подключается один из управляющих шнуров – замки закрываются;
- Если это же действие выполняется со вторым шнуром – происходит отпирание.
Алгоритм, приведённый выше, в «Логане» реализован штатно.
Внешний вид центральной консоли
Сразу заметим, что оба провода, которые нужны нам, подключены к блоку управляющей кнопки «4». Первый совет: демонтируйте этот блок.
Каждую кнопочку поддевают отвёрткой
Разъём кнопки снабжён 5-ю контактами. Ничего сложного тут нет, два контакта всегда соединены вместе:
Схема распайки внутреннего разъёма
Найдите, где расположены клеммы «2/3», и проверьте их тестером (индикатор покажет «короткое замыкание»). Будут нужны только крайние контакты, «1» и «5», и теперь вы уверенно сможете указать, где именно они находятся.
С АКБ достаточно снять минусовую клемму, и затем можно коммутировать любые провода. То, что рассмотрено выше, имеет отношение к сигнальной проводке. Но пренебрегать советом об отключении АКБ не нужно и в данном случае.
Зачем менять предохранитель кондиционера на Рено Лагуна 3?
.Итак, давайте начнем нашу страницу содержимого о расположении предохранителя кондиционера вашего Рено Лагуна 3 интересом его изменения. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. Фактически, если ваш не работает кондиционер на рено лагуна 3 более того, если вы уже перезарядили его, проверили на возможные утечки в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что предохранитель является спусковым крючком. Вы должны знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Renault Laguna 3 . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. Как правило, вы захотите замените предохранитель кондиционера Renault Laguna 3, когда он больше не работает без видимой причины .
Подключение сигналки к ЦЗ
Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Они оба припаяны к контактам «зелёного» пластикового разъёма:
Блок кнопки управления ЦЗ
Нам понадобятся только крайние клеммы, «1» и «5». К контакту «1» подключен открывающий кабель, к пятому – запирающий. Как различить контакты, мы рассматривали в предыдущей главе. Переходим к монтажу проводки.
Снимаем центральную консоль самостоятельно
Похоже, в «Логане» всё предусмотрено так, чтобы владелец мог сам проводить монтаж несложного оборудования. Нам, в свою очередь, сейчас нужно удалить крышку центральной консоли.
Скриншот официального руководства
Будем действовать согласно инструкции:
- Надо демонтировать магнитолу (если есть);
- Декоративную панель поддевают снизу и выводят её из зацепления;
- Затем, всю панель можно удалить, не забыв при этом отключить разъёмы кнопок.
Отключив разъёмы, их вместе с кабелями размещают в нише, расположенной над блоком регуляторов.
Результат демонтажа пластиковой панели
Понятно, что к проводам «1» и «5», идущим от зелёного разъёма, необходимо припаять ещё два провода. Двухпроводной шлейф надо протянуть к блоку сигнализации. Шлейф должен дотянуться до разъёма, рассчитанного на подключение ЦЗ (обычно он снабжается 6-ю контактами). Как всё это реализовать, вы должны решить сами. Многое зависит от того, где именно будет закреплён блок сигналки.
Т-коннектор, толстые провода
По идее, для создания соединений можно использовать Т-образные коннекторы, но они должны быть рассчитаны на тонкий провод.
ЦЗ и сигналка, схема подключения
Любая сигнализация снабжена двумя электрическими реле. Одно из них срабатывает, когда замки нужно закрыть, второе – когда производится отпирание. Контакты этих реле выведены на разъём, содержащий 6 клемм. Откройте инструкцию и найдите то, о чём здесь говорится.
Схема, сигналка и ЦЗ Логан
Шлейф к основному блоку уже протянут, и останется правильно подключить 2 провода (их соединяют с общими контактами реле). Нормально разомкнутые контакты соединяют вместе, и через предохранитель «1,5 А» на них подаётся масса. Больше не потребуется ничего. В настройках сигнализации выставьте длительность управляющих импульсов, которая должна составлять 0,8 с. Желаем успеха.
Необходимо помнить, что прокладывая новую проводку, любой кабель в месте соприкосновения с кузовом дополнительно изолируют.
Эта изоляция притом должна быть термостойкой. Свободные контакты в разъёме сигналки тоже нужно защитить, закрепив на них термоусадочную трубку. Выполнив все рекомендации, вы оградите себя от непредвиденных последствий.
Renault Laguna I. Руководство — часть 267
Стеклоочиститель заднего стекла
СНЯТИЕ ПРИВОДА СТЕКЛООЧИСТИТЕЛЯ ВСБОРЕ С ЭЛЕКТРОДВИГАТЕЛЕМ
Отсоедините аккумуляторную батарею.Снимите:– гайку крепления рычага стеклоочистителя;– рычаг стеклоочистителя с оси при помощи
– девять фиксаторов обивки задней двери и
Отсоедините разъем (А) стеклоочистителязаднего стекла.Удалите три болта (В), крепящие приводстеклоочистителя в сборе с электродвигателем.
УСТАНОВКА ПРИВОДА СТЕКЛООЧИСТИТЕЛЯВ СБОРЕ С ЭЛЕКТРОДВИГАТЕЛЕМ
Перед установкой рычага стеклоочистителяубедитесь, что моторедуктор находится вположении, соответствующем исходномуположению щетки на заднем стекле.
Затяните новую гайку c моментом 20 Нм (±10%).
Стеклоочиститель заднего стекла
Снимите привод стеклоочистителя в сборе сэлектродвигателем, как указано выше.
Удалите гайку (С) с валика электродвигателя.Если доступ к гайке перекрыт тягой, как показанона рисунке, подсоедините разъем, подключитеаккумуляторную батарею и при помощивыключателя стеклоочистителя, расположенногона рулевом колесе, измените соответствующимобразом положение привода стеклоочистителя.После этого снова отсоедините аккумуляторнуюбатарею и разъем.
Перед снятием тяги обязательно отметьте ееположение.
Удалите три крепежных болта (D)электродвигателя.
Установите тягу так, чтобы она совпала с меткой,нанесенной при снятии тяги.
Расположение все электронных блоков управления
Схема
Обозначение
- Компьютер ABS и системы динамической стабилизации
- Компьютер системы впрыска топлива
- Аккумуляторная батарея
- Компьютер автоматической коробки передач
- CD — чейнжер
- Считывающее устройство карты РЕНО
- Центральный коммутационный блок
- Компьютер кондиционера
- Радио- и навигационное оборудование
- Центральный дисплей
- Блок управления стеклоподъемниками
- Компьютер синтезатора речи
- Датчик бокового удара
- Компьютер подушек безопасности
- Панель приборов
- Компьютер блокировки рулевого колеса
- Центральный блок салона
- Корректор сигнальных ламп разряда батареи
- Компьютер запоминания регулировок положения сиденья водителя
- Компьютер системы облегчения парковки
Расположение предохранителей Renault Laguna III 2007-2015 гг.
Использована информация из руководства по эксплуатации 2012 года. Расположение предохранителей в автомобилях, выпущенных в другое время, может отличаться.
Оглавление
Расположение блока предохранителей
Моторного отсека
Некоторые аксессуары защищены предохранителями, расположенными в моторном отсеке в блоке предохранителей A. Однако из-за ограниченного доступа к ним рекомендуется заменять предохранители у официального дилера.
Пассажирский салон
Блок предохранителей расположен за вещевым отсеком на панели приборов.
Откройте отсек для хранения A. Нажмите на выступ 1, чтобы переместить его, затем потяните на себя, чтобы отсоединить.
Назначение предохранителей
Чтобы идентифицировать предохранители, см. этикетку с указанием предохранителей.
Справка Renault Laguna III (2007-2015)
Renault — известная французская многонациональная автомобилестроительная компания. Компания была основана в 1899 году. Это одна из старейших автомобильных компаний мира. Являясь ведущим производителем автомобилей, Renault производит широкий спектр легковых автомобилей и фургонов. Они также специализируются на тракторах, грузовиках, автобусах, танках и других транспортных средствах. Но мы говорим здесь о Renault Kangoo II, который представляет собой линейку многоцелевых автомобилей, выпускаемых компанией в двух поколениях. Однако недавно 12 ноября 2020 года компания представила третье поколение Renault Kangoo.
Рено Кангу II: с 2007 по 2021 год
Renault Kangoo II — второе поколение многоцелевых автомобилей производства Renault. Производство Renault Kangoo II было начато в 2007 году и будет продолжаться до 2021 года. Эта линейка автомобилей включает как легковой, так и коммерческий варианты. Одной из самых популярных моделей автомобилей является Renault Kangoo Z.E. Это самая продаваемая модель на европейском рынке. Это легкий коммерческий автомобиль с глобальными продажами 48 821 единиц с 2011 года.
Renault Kangoo II создан на базе Scenic и производится в Мобеже. Впервые он поступил в продажу в мае 2007 года. В 2012 году компания даже представила семиместную модель длиной 40 см.
Они продаются Mercedes-Benz как Mercedes-Benz Citan с измененным дизайном передней части в 2012 году. Однако компания прекратила производство Kangoo Espace, MPV, Modus, Wind и Laguna в США.
В 2013 году компания представила как пассажирскую, так и фургонную версии с обновленным дизайном. В 2018 году они объявили, что Nissan переименует Kangoo в NV250. Renault Kangoo II доступен в трех конфигурациях колесной базы, включая Kangoo Express, Kangoo Express Maxi и Kangoo Compact. Все это пассажирские варианты.
Renault Kangoo II — очень популярная линейка автомобилей компании.
Предохранители и реле в салоне Рено Лагуна 2
Схема блока предохранителей в салоне Рено Лагуна 2
Описание
| F1 | (20А) Дальний свет фар |
| F2 | (10A) Выключатель стояночного тормоза, считыватель зажигания, многофункциональный блок управления, пусковой выключатель |
| F3 | (10А) Блок управления корректором фар, блок управления корректором фар (ксеноновые фары), обогреватели форсунок омывателя ветрового стекла, комбинация приборов, синтезатор речи |
| F4 | (20A) Противоугонная система, автоматическая коробка передач (АТ), центральный замок, система отопления/кондиционирования воздуха, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка замка зажигания, моторчик стеклоочистителя |
| F5 | (15А) Внутреннее освещение |
| F6 | (20A) Система кондиционирования воздуха, автоматическая коробка передач (АТ), система блокировки дверей, система круиз-контроля, диагностический разъем (DLC), электропривод наружных зеркал, электростеклоподъемники, выключатели света, стоп-сигналы, омыватель/стеклоочиститель |
| F7 | (15A) Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара — ближний свет |
| F8 | (7.5A) Правое переднее положение |
| F9 | (15A) Указатели поворота/аварийная сигнализация |
| F10 | (10А) Аудиосистема, сиденья с электроприводом, электрические стеклоподъемники, комбинация приборов, система навигации, телематика |
| F11 | (30А) Система кондиционирования воздуха, противотуманные фары, комбинация приборов, синтезатор речи |
| F12 | (5А) Система SRS |
| F13 | (5A) Антиблокировочная тормозная система (ABS) |
| F14 | (15A) Звуковой сигнал(ы) |
| F15 | (30А) Блок управления электроприводом двери водителя, наружными зеркалами с электроприводом, электростеклоподъемниками |
| F16 | (30А) Блок управления электроприводом двери пассажира, электрические стеклоподъемники |
| F17 | (10А) Задние противотуманные фары |
| F18 | (10A) Обогреватель наружных зеркал заднего вида |
| F19 | (15А) Правая фара — ближний свет |
| F20 | (7.5A) Аудио CD-чейнджер, подсветка вентиляционных отверстий приборной панели, подсветка перчаточного ящика, реостат освещения комбинации приборов, внутреннее освещение, левое переднее положение, подсветка номерного знака, навигационная система, подсветка переключателя |
| F21 | (30А) Задний стеклоочиститель, дальний свет |
| F22 | (30А) Центральный замок |
| F23 | (15A) Дополнительные разъемы питания |
| F24 | (15A) Разъем дополнительного оборудования (задний), предохранитель прикуривателя Renault Laguna 2 |
| F25 | (10А) Блокировка рулевой колонки с электроприводом, обогрев заднего стекла, передних сидений, отключение электропривода заднего стекла |
| F26 | — |
Схема блока реле в салоне Рено Лагуна 2
Описание
- R2 Обогрев заднего стекла
- R7 Передние противотуманные фары
- Щетки стеклоочистителя R9
- Щетки стеклоочистителя R10
- R11 Задний стеклоочиститель/фонари заднего хода
- Дверной замок R12
- R13 Дверной замок
- R17 Задний дворник
- R18 Временное включение освещения салона
- R19 Дополнительное электрооборудование
- R21 Блокировка запуска двигателя
- R22 «Плюс» после замка зажигания
- R23 Аксессуары / дополнительная аудиосистема / электрические стеклоподъемники, задние двери
- SH1 Шунт для задних электростеклоподъемников
- SH2 Передний электрический стеклоподъемник
- SH3 Обход фар ближнего света
- SH4 Шунт цепи габаритных огней
Видео:Рено Лагуна 2, не включается зажигание.Скачать
Где находится предохранитель кондиционера на Рено Лагуна 3?
Теперь мы будем искать где предохранитель кондиционера на рено лагуна 3 является. Система кондиционирования воздуха связана с несколькими электронными компонентами, и в вашем автомобиле могут быть некоторые предохранители, связанные с ней, в зависимости от года выпуска и имеющихся опций. Тем не менее, помимо предохранителей, есть еще реле, которое контролирует правильный процесс работы вашего кондиционера. Мы будем один за другим помогать вам найдите предохранитель и реле кондиционера на вашем Renault Laguna 3 .
Замена внутренних предохранителей кондиционера вашего Рено Лагуна 3
.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Renault Laguna 3. Для этого вам нужно будет зайти в блок предохранителей вашего автомобиля
Если вы не можете найти его, обратите внимание, что он находится рядом с вашим рулевым колесом, вы узнаете его точное положение благодаря руководству по эксплуатации вашего Renault Laguna 3
Прочтите инструкцию на крышке блока предохранителей
чтобы найти предохранитель (и) кондиционера вашего Renault Laguna 3 , проверьте все предохранители со словом «кондиционер» в их названиях.
Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.
Если один из них вышел из строя, замените его новым предохранителем
В качестве последнего средства вы можете отнести свой автомобиль к автомеханику, чтобы он поближе познакомился с причиной вашей проблемы.
После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.
Замена реле предохранителя кондиционера вашего Рено Лагуна 3
Наконец, теперь мы увидим, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти к моторному отсеку:
- Откройте блок предохранителей вашего Renault Laguna 3, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или сверьтесь с руководством по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
- Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.
Теперь ты знаешь как узнать предохранитель кондиционера вашего автомобиля , если вы ищете других предохранители как предохранитель стартера на рено лагуна 3, или рожковый предохранитель, не думайте дважды, чтобы получить совет из наших статей, посвященных этим предохранителям.
Если у вас есть какие-либо дополнительные вопросы о Renault Laguna 3, не стесняйтесь обращаться к нашим Рено Лагуна 3 категория.
Комментарии к теме где находится блок предохранителей Renault Laguna 3
логан в новом кузове так не открыть( замок от детей во внутренней части двери а не с торца как показано на видео у дастера.
Здравствуйте! Подскажите пожалуйста. Появился гул при наборе скорости, и вой при сбросе газа движении накатом не зависимо на какой передаче, при этом если выжать сцепление вой пропадает. На что похожи симптомы? Подшипники или дифференциал?
Привет, Адам! Ещё зимой купил себе на Меган 3 такие щетки. Не скажу точно у этого продавца или другого, но упаковка такая же. Пока что все нормально. Может быть оригинальные ещё лучше, но и эти очень неплохие! А на старых детках перевернул резинки и положил на хранение, в запас.
Через сколько надо менять ремень Грм.Уже проехал 48000, но с момента прошлой замены прошло 5 лет.Нужен Ваш совет.
спасибо за видео понятно обеснил,у меня такаяжа ситуация на toyota corolla d4d тоже дымит не видно машыны,а антифриз кудато пропадает
Здравствуй, могу узнать, как в целом машина с двигателем 1,9dci 120л.с или другими лошадями?? слишком проблемные? все они жрут масло? какие частые поломки?
А не приходилось сталкиватся с задней опорой амортизатора может она порваться так же, как и показанная вами передняя, а то звук сзади уж больно похож на тот, что и спереди при рваной передней опоры.
Признаки эмульсии и испарения в бачке это обязательные условия?? Просто у меня ни того ни того нет но.. Есть сладкий пар из трубы, давлением срывало патрубки с расширительного бачка и однажды при заменемсвечей в свечном колодце было полно жидкости. Потом в течении года еще менял свечи рару раз но такого уже не было да и все остальное прошло.. Что это могло быть. Замозалечилась прокладка?)
Молодцы,всегда смотрю ваши сюжеты,все просто и доходчиво! Небольшая просьба,не могли бы вы снять сюжет про замену прокладок во выпускном коллекторе Рено Логан,8 кл. Спасибо.
Рассматриваем автомобиль Renault Laguna 2, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.
Установочные карты
Скачать в формате PDF.
Статистика так упряма, что добралась и до сигнализаций на Логаны, наглядно демонстрируя разброс мнений в рядах владельцев Рено. 63% автолюбителей уверены: конфигурация с автозапуском — бесполезна, охранной функции (звуковые и световые сигналы) более чем достаточно.
Если от автозапуска отказаться, проблема «врезки» разрешится естественным образом и сигнализацию Логану можно будет установить при помощи коннекторов (альтернативные варианты: пайка и термоусадка).
С другой стороны, пренебречь автозапуском — нанести явный ущерб личному комфорту. Садиться в непрогретый автомобиль во время зимнего сезона — удовольствие сомнительное. Поэтому вопрос о том, какую сигнализацию выбрать, остаётся в области индивидуальных предпочтений
О техническом аспекте важно помнить одно: для системы с автозапуском понадобится модуль обхода иммобилизатора, для обычной «охранки» — нет
