Реле и предохранители рено логан: схемы блоков

О мерах в плане безопасности

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним. Чтобы предотвратить подобную аварийную ситуацию потребуется:

• тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
• приобретать исключительно качественные предохранители и реле;
• правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
• питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
• настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.

Расположение, схемы и назначение

В автомобиле Рено Логан второго поколения предохранители и реле располагаются в двух местах, а именно: в моторном отсеке и салоне.

Монтажный блок в отсеке силового агрегата находится в левой части под крышкой. Для получения доступа к элементам следует извлечь крышку.

Схема расположения блока предохранителей в моторном отсеке:

Здесь предохранители отвечают за следующее.

1. Ef1. Правый компонент обогрева ветрового стекла.
2. Ef2. Левый компонент обогрева ветрового стекла.
3. Ef3. Блок управления антиблокировочной системой (50 А).
4. Ef4. Цепи питания предохранителей F28 – F31 в салоне.
5. Ef5. Цепи питания предохранителей F11, F23 – F27, F34, F39 в салоне.
6. Ef6. Блок управления антиблокировочной системой (30 А).
7. Ef7. Обогрев заднего стекла и внешних зеркал заднего вида.
8. Ef8. Противотуманки спереди.
9. Ef9. Подогрев передних кресел.
10. Ef10. При наличии кондиционера – это муфта компрессора.
11. Ef11. Главное реле ЭСУД. Реле топливного насоса, топливный насос, прибор анализа количества горючего, катушка зажигания, обмотка реле компрессора кондиционера, обмотка реле первой скорости вращения электровентилятора, электронный блок управления мотором.
12. Ef12. Блок механизма охлаждения силового агрегата.
13. Ef13. Механизм управления силовым агрегатом.

Схема второго блока предохранителей автомобиля Рено Логан второго поколения:

Назначение элементов следующее.

1. F1. Электрические подъёмники передних стёкол.
2. F2 и F3. Дальний свет левой и правой фары соответственно.
3. F4 и F5. Ближний свет левой и правой фары соответственно.
4. F6 и F7. Габариты справа и слева соответственно.
5. F8. Электрические подъёмники задних стёкол.
6. F9. Задняя противотуманка.
7. F10. Звуковой сигнал.
8. F11. Центральный замок.
9. F12. Система ABS, курсовой устойчивости и сигналы торможения.
10. F13. Блок управления климат-контролем, а также освещение интерьера и багажного отсека.
11. F14. Прибор угла поворота руля.
12. F15. Омыватель и очиститель стекла, свет заднего хода.
13. F16. Система аудио, оповещение непристёгнутого ремня безопасности, реле обогрева заднего стекла и ветрового стекла.
14. F17. Лампы дневных ходовых фонарей.
15. F18. Оповещение о торможении.
16. F19. Система управления.
17. F20. Подушки безопасности.
18. F21, F22, F23, F28 и F30. Резерв.
19. F24. Поворотники.
20. F25. Противоугонная система и датчик контроля над электрооборудованием.
21. F26. Габариты, электропривод внешних зеркал заднего вида, поворотники, выключатель центрального замка и аварийной сигнализации.
22. F27 и F29. Переключатели под рулевым колесом.
23. F31. Щиток приборов.
24. F32. Аудиосистема.
25. F33. Прикуриватель.
26. F34. Разъёмы для магнитолы.
27. F35. Обогрев внешних зеркал.
28. F36. Электропривод внешних зеркал.
29. F37. Стартер.
30. F38. Стеклоочиститель.
31. F39. Климат-контроль.

Бп в салоне

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

Здесь же следует рассказать вам о предохранителе прикуривателя. Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос.

Также одной из распространенных проблем является несоответствие размеров штекера прибора и гнезда прикуривателя. Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание.

Где находятся предохранители на Рено Логан быстрый ремонт и обслуживания автомобиля

Почти на всех комплектация автомобиля расположения блоков с предохранителями идентично – чтобы заменить неисправные элементы электропроводки необходимо:

• Отключить все клеммы от аккумуляторной батареи;
• Далее рядом с аккумулятором по левую сторону от двигателя найти небольшой пластиковый блок с защелками – там находится блок с предохранителями. С помощью шлицевой отвертки или любого другого плоского предмета необходимо аккуратно отщелкнуть пластиковые защелки и снять крышку;

Обратите внимание! Старайтесь не деформировать защелки блока – в противном случае данный конструкционный узел перестанет быть герметичным, что приведет к возможности попадания влаги к ячейкам. Повышенная может стать причиной коррозии посадочных ячеек в блоке предохранителей

Затем находим неисправный элемент и демонтируем предохранитель с помощью обычного пинцета или специального съемника

Устанавливаем новую деталь на место, подключаем АКБ и проводим диагностику всей электросистемы транспортного средства

Затем находим неисправный элемент и демонтируем предохранитель с помощью обычного пинцета или специального съемника. Устанавливаем новую деталь на место, подключаем АКБ и проводим диагностику всей электросистемы транспортного средства.

Важно знать! Если сразу после замены предохранителя перегорает и новая деталь, то необходимо полностью осмотреть электрооборудования автомобиля на предмет неисправностей. Постоянное перегорание одного предохранителя является следствием нестабильной работы электрооборудования, перепадов напряжения или слабого контакта тока в магистральной электроцепи

Пренебрежение данной ситуацией негативно сказывается на эксплуатационном ресурсе двигателя и может стать причиной дорогостоящего ремонта в ближайшем времени

Пренебрежение данной ситуацией негативно сказывается на эксплуатационном ресурсе двигателя и может стать причиной дорогостоящего ремонта в ближайшем времени.

Также строго не рекомендуется при постоянном перегорании предохранителя устанавливать деталь с большей пропускной мощностью. Подобная доработка приведет к короткому замыканию проводки или перегоранию электрооборудования транспортного средства.

Расположение все электронных блоков управления

Схема

Обозначение

1. Компьютер ABS и системы динамической стабилизации
2. Компьютер системы впрыска топлива
3. Аккумуляторная батарея
4. Компьютер автоматической коробки передач
5. CD – чейнжер
6. Считывающее устройство карты РЕНО
7. Центральный коммутационный блок
8. Компьютер кондиционера
9. Радио- и навигационное оборудование
10. Центральный дисплей
11. Блок управления стеклоподъемниками
12. Компьютер синтезатора речи
13. Датчик бокового удара
14. Компьютер подушек безопасности
15. Панель приборов
16. Компьютер блокировки рулевого колеса
17. Центральный блок салона
18. Корректор сигнальных ламп разряда батареи
19. Компьютер запоминания регулировок положения сиденья водителя
20. Компьютер системы облегчения парковки

Электросхемы

В данном разделе сайта содержатся принципиальные электрические схемы соединений узлов и систем автомобиля Renault Logan, а также условные сокращения и таблица едениц измерений физических величин. Выберете из списка справа нужную Вам электросхему. В случае необходимости увеличения рисунка электросхемы — щёлкните по изображению.

ОБЩАЯ ИНФОРМАЦИЯ О ЧТЕНИИ ЭЛЕКТРИЧЕСКИХ СХЕМ В легковом автомобиле проложено, в зависимости от его оснащения, до 1000 метров и более проводов для снабжения током всех электропотребителей (фары, радиоприемник и т.д.). Если нужно отыскать неисправность в электрооборудовании или установить дополнительные электрические агрегаты, то без принципиальной схемы не обойтись, так как на ней показано токопрохождение и соединение проводов. Каждая электрическая цепь должна быть обязательна замкнута, иначе электрический ток течь не будет. Например, только того, что к положительному зажиму фары подается напряжение, недостаточно, если цепь тока одновременно не замкнута через соединение к корпусу. Поэтому отрицательный полюс батареи также посредством кабеля связан с кузовом. Иногда такого присоединения к «массе» не хватает, и тот или иной потребитель имеет отдельный провод, соединяющий его с корпусом автомобиля; такие провода, как правило, имеют коричневую изоляцию. В отдельных цепях могут быть объединены выключатели, реле, предохранители, измерительные приборы, электродвигатели и другие электрические узлы и детали. Чтобы их можно было правильно подключить, отдельные контакты имеют соответствующие обозначения. Чтобы путаницу проводов упорядочить хотябы на схеме, отдельные пути тока расположены вертикально рядом друг с другом и пронумерованы. Вертикальные линии вверху входят в поле, которое обычно имеет серый фон. Это поле символизирует плату реле с держателями предохранителей и подключение к положительному по тенциалу. Конечно, в плате реле также имеется внутреннее соединение через корпус, Тонкие линии в поле показывают, как связаны между собой цепи тока внутри платы. Внизу цепь тока оканчивается горизонтальной линией, которая символизирует присоединение к корпусу. Присоединение к корпусу обычно осуществляется непосредственно через кузов или через провод, который соединяется с кузовом. Если цепь тока прерывается квадратом, внутри которого стоит число, то это число указывает на путь тока, которым продолжается цепь. При пользовании электросхемами рациональнее всего действовать следующим образом: Сначала найдите в легенде соответствующую деталь, например, выключатель вентилятора отопителя. Рядом с названием детали номером может быть указан соответствующий путь тока, который снова встречается на схеме внизу на горизонтальной линии. Чтобы читать электрические схемы, нужно знать условные обозначения узлов и деталей, а также важнейшие графические условные обозначения. Для более точного различения к буквенным обозначениям добавляют числа. Реле и электронные управляющие приборы, как правило, обозначаются серым фоном. Линии, начерченные на этом фоне, обозначают внутренние соединения. Они показывают, каким образом реле и другие электрические и электронные узлы и детали соединены друг с другом, а также с платой реле. Число в черном квадрате показывает место реле на плате реле и держателей предохранителей. Непосредственно на обозначении реле отмечены контакты.

Ключ для определения цвета провода bl — синий, br — коричневый, ge — желтый, gn — зеленый, gr — серый, го — красный, sw — черный, Ii — лиловый, ws — белый.

Источник

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

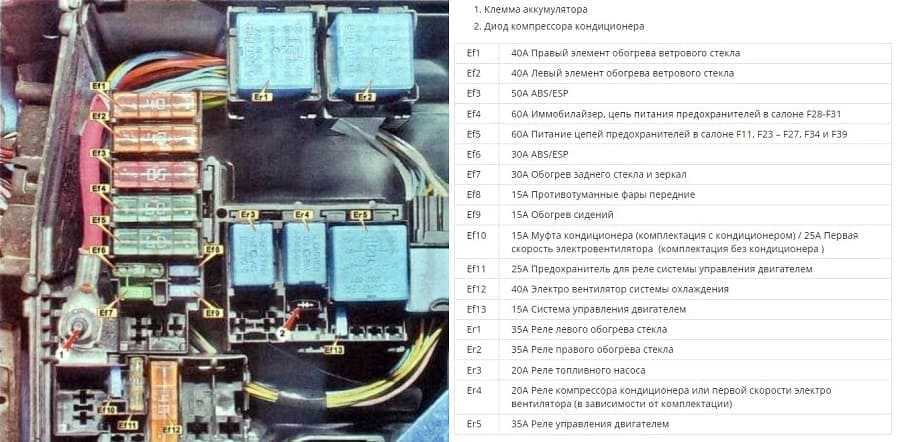

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

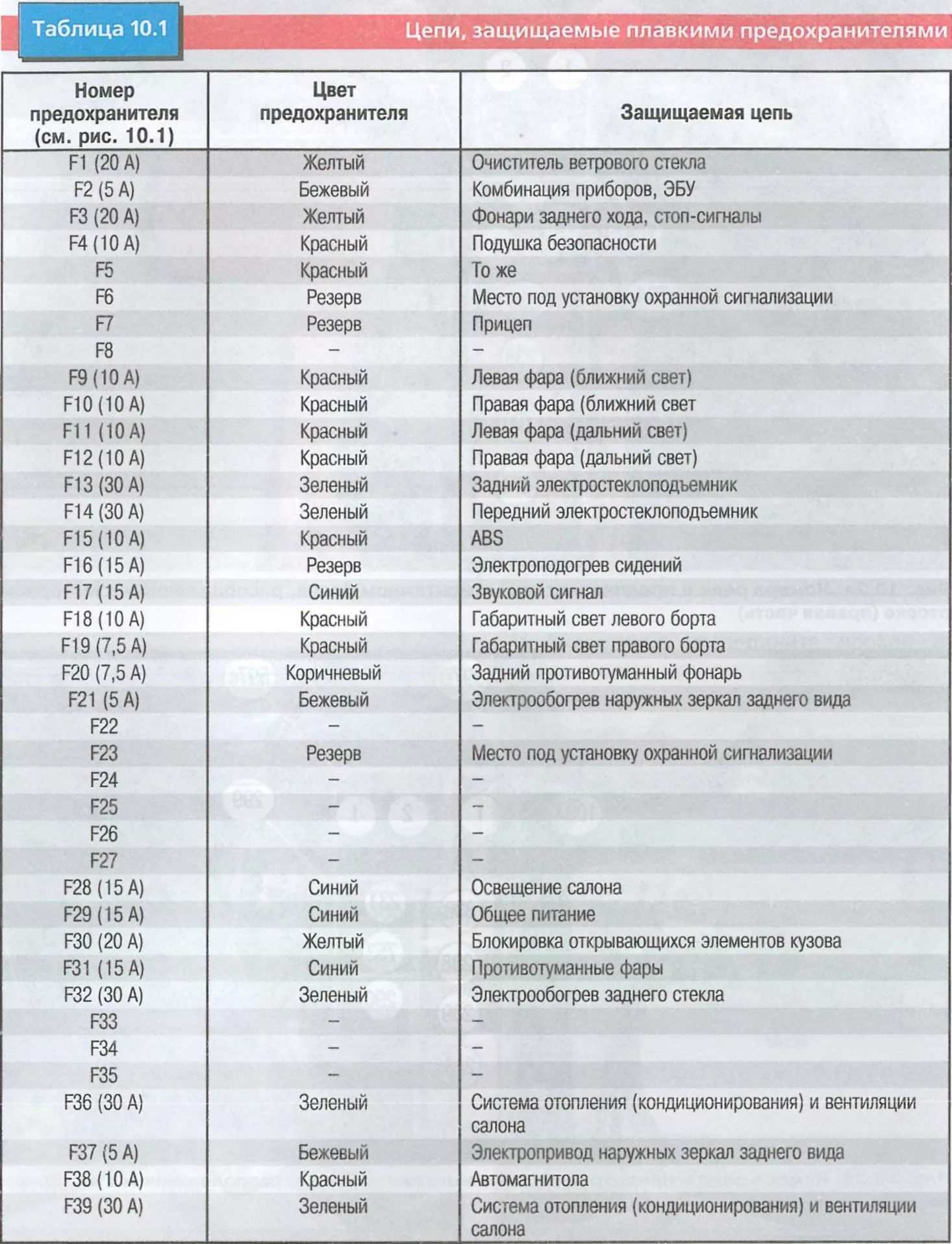

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Замена и ремонт деталей монтажного блока

Подобные узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не подразумевает возможности ремонта или замены отдельных частей.

Логан не заводится, перегорает предохранитель f19

Если постоянно горит 9 вставка – проблема скрывается в работе модуля АБС. Устройство запитано отдельно от общей магистрали. При этом, управление модулем происходит через ЭБУ. Головной блок видит, что механизм поврежден (отключен) и не дает запустить силовую установку.

При подобной проблеме следует тщательно проверить все провода и датчики системы.

Не заводится стартер, не крутит, реле щелкает

Самыми распространенными причинами являются.

1. Износ щеток стартера. Когда нет питания – устройство работать не будет.
2. Поломка бендикса или втягиваюшего реле.
3. Отошел или окислился силовой провод, что препятствует нормальному прохождению электричества.
4. Повреждены обмотки мотора.

Изначально следует показать машину проверенному мастеру для диагностики. .

Led на Логан, обманка из реле

Когда пользователь хочет установить на машину новый, диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или прочих неприятностях следует понимать, что сопротивление и принцип действия диода отличается от классической системы.

Решается проблема просто. Для исправления «бага» требуется врезать в проводку обычную релюшку. Как это сделать указано на схеме.

Инструкция

1. Изначально нужно начертить схематичное изображение определенной конструкции устройства на бумаге. Выполненная таким образом схема предоставит возможность максимально правильно скомпоновать разные элементы системы и расположить их в верной последовательности, а также объединить между собой условными линиями, которые отображают порядок присоединения тех или иных электронных элементов.
2. Для более точного числового предоставления вашей электронной схемы нужно использовать указанную выше программу Visio. После того как программное обеспечение будет полностью установлено, запустите его.
3. Далее вам следует войти в меню «Файл» и выбрать там пункт «Создать документ». На представленной панели инструментов следует выбрать такие пункты, как «Привязка» и «Привязка к сетке».
4. Детально настройте все параметры страницы. Чтобы это сделать, нужно использовать специальную команду из меню «Файл». В появившемся окне вам нужно будет выбрать формат изображения схемы и в зависимости от формата уже определить ориентацию составляемого чертежа. Лучше всего в данном случае будет использовать альбомное расположение.
5. Определите единицу измерения, в которой будет чертиться электрическая схема, а также необходимый масштаб изображения. В конце нажмите кнопку «Ок».
6. Перейдите в меню «Открыть», а затем — в библиотеку трафаретов. Вам следует перенести на лист чертежа необходимую форму основной надписи, рамку и еще массу других дополнительных элементов. В последние нужно будет вносить надписи, которые будут пояснять особенности вашей схемы.
7. Для вычерчивания компонентов схемы можно использовать как уже подготовленные трафареты, находящиеся в библиотеке программы, так и какие-либо собственные заготовки.
8. Всевозможные однотипные блоки или же компоненты схемы нужно будет изобразить посредством копирования представленных элементов, внося уже потом нужные дополнения и правки.

После того как работа над схемой будет завершена, вам следует проверить, насколько правильно она была составлена. Также постарайтесь детально откорректировать пояснительные надписи, после чего сохраняйте файл под нужным именем. Готовый чертеж можно выводить на печать.

Расположение предохранителей на Рено Логан 2

В 2012 г. на Парижском автомобильном салоне была представлена вторая генерация седана класса B Renault Logan.

После старта продаж сборка была налажена в нескольких странах:

• 2013 г. – в Бразилии;
• 2014 г. – в России, Египте, Алжире;
• 2015 г. – в Колумбии;
• 2017 г. – в Марокко.

В 2016 г. автомобиль подвергли рестайлингу. Обновленную версию в РФ выпускали с 2018 г. Очередная вышла в 2019 г., однако до нашей страны не добралась.

В салоне авто

Найти модуль с плавкими вставками в салоне можно таким способом:

1. Открыть дверь с водительской стороны.
2. Найти пластиковую крышку на торце приборной панели.
3. Сдвинуть замки влево.
4. Снять защиту.

Блок под капотом.

Под капотом автомобиля

Чтобы заменить перемычку в блоке под капотом Renault Logan 2, нужно выполнить несколько действий:

1. Открыть передний багажник.
2. Найти аккумулятор.
3. Отжать фиксаторы на верхней части черного короба рядом с АКБ.
4. Демонтировать кожух.
