Назначение предохранителей и реле Рено Сценик 2
Как и в любой другой современной модели, предохранители Рено Сценик 2, отвечают за бесперебойную работу электроцепей. Без них бы электроника не смогла работать должным образом, а любая проблема грозила коротким замыканием и другими потенциально опасными ситуациями.
Выпускавшаяся до 2009 года с бензиновым мотором и дизелем, модификация Scenic 2 оснащена четырьмя монтажными блоками, два из которых находятся в салоне и 2 в моторном отсеке. Конкретное наполнение каждого сильно зависит от того, какая конкретно у вас комплектация модели. Салонные блоки предназначены для плавких элементов, отвечающих за комфортность езды, а подкапотные — за надежность двигателя.
Предохранители и реле в салоне
Основной блок

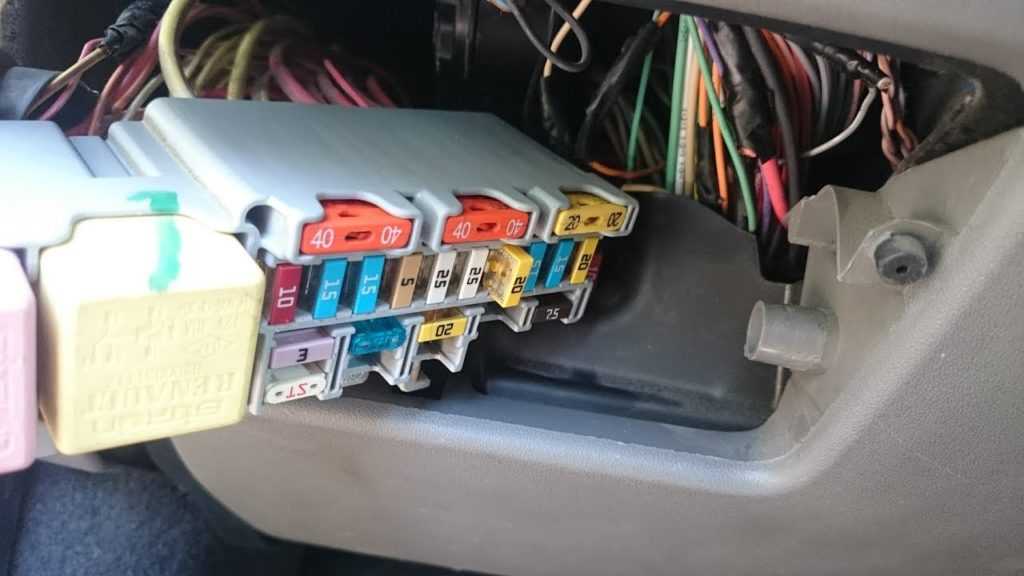

Он находится в панели приборов, слева.

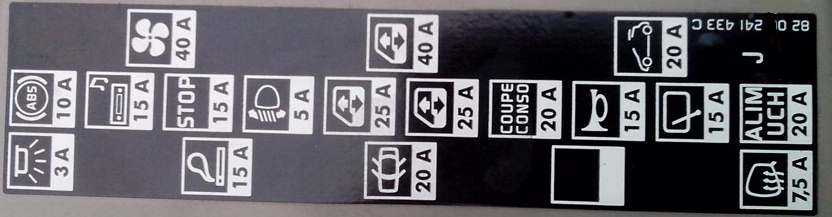

На защитной крышке будет наклеена схема расположения предохранителей.
Схема
Описание
- А — 40А Реле электростеклоподъемников или реле ксеноновых ламп
- В — 40А Реле стоп-сигнала
| C | 40А Электровентилятор салона |
| D | 40А Импульсные стеклоподъемники задних дверей или реле электро стеклоподъемников (автомобили с левосторонним рулевым управлением) |
| E | 20А Люк крыши с электроприводом |
| F | 10А ЭБУ АБС и системы стабилизации траектории — датчик углового и поперечного ускорения |
| G | 15А Аудиосистема, реле насосов омывателей фар, прикуриватель первого ряда сидений, нагревательные элементы сидений, насос стеклоомывателя, реле подогревателя дизельного топлива, панель управления климатической установкой, ЭБУ климатической установки, зеркало заднего вида с электрохромным покрытием, охранная сигнализация, центральный коммуникационный блок |
| H | 15А Стоп-сигнал |
| K | 5А Реле цепи питания ЭБУ ксеноновых ламп, узел питания исполнительного механизма ксеноновых ламп, лампа подсветки вещевого ящика |
| L | 25А Электро стеклоподъемник двери водителя |
| M | 25А Стеклоподъемник двери пассажира, реле электро стеклоподъемников (автомобили с правосторонним рулевым управлением) |
| N | 20А Предохранитель отключения потребителей электроэнергии: аудиосистема, наружных зеркал заднего вида с электроприводом, охранная сигнализация, щиток приборов, центральная консоль |
| O | 15А Звуковой сигнал, диагностический разъем, реле насосов омывателей фар |
| P | 15А Электродвигатель очистителя заднего стекла |
| R | 20А ЦЭКБС, ЭБУ климатической установки, реле стоп-сигналов (B) |
| T | 15А Предохранитель прикуривателя рено сценик 2 |
| S | 3А Электровентилятор и датчик температуры в салоне, зеркало заднего вида с электрохромным покрытием, датчики дождя и освещенности |
| U | 20А Центральный замок или система блокировки внутренних ручек дверей |
| V | Не используется |
| W | 7,5А Элементы обогрева наружных зеркал заднего вида |
Блок под пассажирским сидением
Находится в салоне под передним левым сидением.
Фотография
Схема
Обозначение
| 1 | 25А Предохранитель автоматического стояночного тормоз |
| 2 | 20А Предохранитель цепи обогрева водительского и пассажирского сидений |
| 3 | 10А Не используется |
| 4 | 10А Предохранитель розетки питания вспомогательного оборудования на консоли, электропривода блокировки консоли и лампы подсветки центрального вещевого ящика |
| 5 | 10А Предохранитель розетки питания вспомогательного оборудования второго ряда сидений |
| 6 | 10АПредохранитель розетки питания вспомогательного оборудования первого ряда сидений |
| А | 50А Реле потребителей электроэнергии, второе реле питания указанных выше предохранителей 2, 4, 5 и 6 |
Отдельные реле
Одна пара находится справа от ЦЭКБС (2 реле дополнительного обогрева) и реле на тяге поперечины с левой стороны приборной панели (реле потребителей на панели предохранителей)
Салон
Под рулем
Достать прибор просто. Крышку люка открыть позади упора, не боясь ее тянуть. Она довольно крепко держится и некоторые реноводы, работая впервые, опасаются что-то сломать. С обратной стороны крышки показано размещение предохранителей. Все иллюстративно понятно. Подробности значений написаны в руководстве. Извлечь интересующий элемент можно с помощью пинцета. Умельцы обходятся пальцами.
В зависимости от комплектации второго Сценика здесь обеспечивается защита такого оборудования:
- центральная консоль;
- инструменты климат-контроля (датчики, вентилятор и т. д.);
- стеклоподъемники;
- датчики системы выравнивания траектории;
- прикуриватель;
- охранная сигнализация;
- аудиосистема и др.
Под водительским креслом
Этот дополнительный предохраняющий узел не требует отодвигания сиденья. Внизу нужно открыть ящик для сбора небольших вещей, отсоединить держащую рамку. После будут доступны выступы, нажав на которые, легко вытаскивается блок. Он защищает от перегрузки такие компоненты Рено, как:
- розетки питания на консоли и дополнительной аппаратуры;
- автоматический ручник;
- обогрев сидений.
Блоки в салоне
Основной блок
Он находится в панели приборов, слева.
На защитной крышке будет наклеена схема расположения предохранителей.
Схема
Описание
- А – 40А Реле электростеклоподъемников или реле ксеноновых ламп
- В – 40А Реле стоп-сигнала
Блок под пассажирским сидением
Находится в салоне под передним левым сидением.
Фотография
Схема
Обозначение
| 1 | 25А Предохранитель автоматического стояночного тормоз |
| 2 | 20А Предохранитель цепи обогрева водительского и пассажирского сидений |
| 3 | 10А Не используется |
| 4 | 10А Предохранитель розетки питания вспомогательного оборудования на консоли, электропривода блокировки консоли и лампы подсветки центрального вещевого ящика |
| 5 | 10А Предохранитель розетки питания вспомогательного оборудования второго ряда сидений |
| 6 | 10АПредохранитель розетки питания вспомогательного оборудования первого ряда сидений |
| А | 50А Реле потребителей электроэнергии, второе реле питания указанных выше предохранителей 2, 4, 5 и 6 |
Отдельные реле
Одна пара находится справа от ЦЭКБС (2 реле дополнительного обогрева) и реле на тяге поперечины с левой стороны приборной панели (реле потребителей на панели предохранителей)
Преобразование салона
- работа занимает длительное время (почти весь отпуск или несколько месяцев);
- монтаж посекционный (двери, пол, потолок, капот, багажник).
Еще одним из популярных решений является диодная подсветка в салоне и багажнике. Материалы – светодиодная лента и провода. Длину ленты подбирают согласно задумке. Вначале производится нарезание и пайка подходящих диодных отрезков. Затем с помощью двустороннего скотча все крепится в салоне или багажнике. Подключают такую систему к разным источникам (салонное освещение, питание лампочки в багажнике и т. д.). Выбор зависит от требуемого режима светодиодной подсветки.
Салон
Под рулем
Достать прибор просто. Крышку люка открыть позади упора, не боясь ее тянуть. Она довольно крепко держится и некоторые реноводы, работая впервые, опасаются что-то сломать. С обратной стороны крышки показано размещение предохранителей. Все иллюстративно понятно. Подробности значений написаны в руководстве. Извлечь интересующий элемент можно с помощью пинцета. Умельцы обходятся пальцами.
В зависимости от комплектации второго Сценика здесь обеспечивается защита такого оборудования:
- центральная консоль;
- инструменты климат-контроля (датчики, вентилятор и т. д.);
- стеклоподъемники;
- датчики системы выравнивания траектории;
- прикуриватель;
- охранная сигнализация;
- аудиосистема и др.
Под водительским креслом
Этот дополнительный предохраняющий узел не требует отодвигания сиденья. Внизу нужно открыть ящик для сбора небольших вещей, отсоединить держащую рамку. После будут доступны выступы, нажав на которые, легко вытаскивается блок. Он защищает от перегрузки такие компоненты Рено, как:
- розетки питания на консоли и дополнительной аппаратуры;
- автоматический ручник;
- обогрев сидений.
Преобразование салона
- работа занимает длительное время (почти весь отпуск или несколько месяцев);
- монтаж посекционный (двери, пол, потолок, капот, багажник).
Еще одним из популярных решений является диодная подсветка в салоне и багажнике. Материалы – светодиодная лента и провода. Длину ленты подбирают согласно задумке. Вначале производится нарезание и пайка подходящих диодных отрезков. Затем с помощью двустороннего скотча все крепится в салоне или багажнике. Подключают такую систему к разным источникам (салонное освещение, питание лампочки в багажнике и т. д.). Выбор зависит от требуемого режима светодиодной подсветки.
Программное улучшение движка
Моторы Рено настолько быстро совершенствуются, что в большинстве случаев они не нуждаются в инженерных дополнениях. Любые вмешательства в конструкцию требуют высокой квалификации, а детали непросто и дорого достать.
Впрочем, современные движки можно улучшить, избегая механику, внедряя программные изменения. Такой вариант возможен благодаря чип-тюнингу. Он реализуется с помощью устройства, которое подключается, например, к заводским разъемам управления впрыском топлива. Это наиболее удобный способ. Иные чипы имеют внедрение посложнее.
Эффект различный. В дизельных двигателях он проявляется лучше всего. Прирост мощности может доходить до 30%, а увеличение крутящего момента – до 25%. Также наблюдается снижение расхода топлива при ровном движении (до 20%). Некоторые реноводы сообщают, что не видят улучшений в показателях, как и ухудшений. Таких отзывов меньшинство.
Предохранители и реле под капотом Рено Сценик 2
В моторном отсеке есть 3 монтажных блока.
Схема блока предохранителей под капотом Рено Сценик 2
Описание
| 3 | 25А Тяговое реле стартера |
| 4 | 10А Муфта включения компрессора кондиционера |
| 5A | 15А Электрический замок рулевой колонки |
| 5C | 10А Лампы света заднего хода |
| 5D | 5А ЭБУ системы впрыска и электрозамок рулевой колонки («+» после замка зажигания) |
| 5E | 5А ЭБУ подушек безопасности и электроусилитель рулевого управления («+» после замка зажигания) |
| 5F | 7,5А «+» после замка зажигания (в салоне): индикатор положения рычага селектора, регулятор и ограничитель скорости, блок предохранителей и реле в салоне, реле дополнительного отопителя салона, диагностический разъем, зеркало заднего вида, датчик дождя и интенсивности солнечного облучения (в зависимости от модификации, ЭБУ, аудиосистема |
| 5H | 5А Автоматическая коробка передач |
| 5G | 10А Не используется (или «+» после замка зажигания на систему питания сжиженным газом, если она есть) |
| 6 | 30А Элемент обогрева заднего стекла |
| 7А | 7,5А Правые габаритные огни, выключатель системы контроля парковки, выключатель системы стабилизации траектории, индикатор положения рычага селектора, ручка управления стояночным тормозом |
| B7 | 7,5А Левые габаритные огни, прикуриватель, выключатели центрального замка и аварийной сигнализации, переключатель корректора фар, панель управления климатической установки, переключатель стеклоподъемника пассажирской двери, переключатель электро стеклоподъемников задних дверей, ЭБУ навигационной системы, нагревательные элементы сидений водителя и пассажира |
| 8А | 10А Правая фара (дальний свет) |
| B8 | 10А Левая фара (дальний свет) |
| 8C | 10А Ближний свет (правая фара), корректор фар, исполнительный механизм корректора правой фары, ЭБУ ксеноновых ламп |
| 8D | 10А Левая фара (ближний свет), исполнительный механизм корректора левой фары |
| 9 | 25А Электродвигатель очистителя ветрового стекла |
| 10 | 20А Противотуманные фары |
| 11 | 40А Электровентилятор системы охлаждения двигателя (малая скорость) |
| 13 | 25А ЭБУ АБС и системы стабилизации траектории |
| 15 | 20А + аккумуляторной батареи на АКП (или система питания сжиженным газом, если она есть) |
| 16 | 10А Не используется |
Предохранители и реле в салоне
Основной блок
Он находится в панели приборов, слева.
p, blockquote 3,0,0,0,0 –>
p, blockquote 4,0,0,0,0 –>
На защитной крышке будет наклеена схема расположения предохранителей.
p, blockquote 5,0,0,0,0 –>
p, blockquote 6,0,0,0,0 –>
Схема
p, blockquote 7,0,0,0,0 –>
p, blockquote 8,0,1,0,0 –>
Описание
p, blockquote 9,0,0,0,0 –>
- А — 40А Реле электростеклоподъемников или реле ксеноновых ламп
- В — 40А Реле стоп-сигнала
| C | 40А Электровентилятор салона |
| D | 40А Импульсные стеклоподъемники задних дверей или реле электро стеклоподъемников (автомобили с левосторонним рулевым управлением) |
| E | 20А Люк крыши с электроприводом |
| F | 10А ЭБУ АБС и системы стабилизации траектории — датчик углового и поперечного ускорения |
| G | 15А Аудиосистема, реле насосов омывателей фар, прикуриватель первого ряда сидений, нагревательные элементы сидений, насос стеклоомывателя, реле подогревателя дизельного топлива, панель управления климатической установкой, ЭБУ климатической установки, зеркало заднего вида с электрохромным покрытием, охранная сигнализация, центральный коммуникационный блок |
| H | 15А Стоп-сигнал |
| I | 5А Реле цепи питания ЭБУ ксеноновых ламп, узел питания исполнительного механизма ксеноновых ламп, лампа подсветки вещевого ящика |
| J | 25А Электростеклоподъемник двери водителя |
| K | 25А Стеклоподъемник двери пассажира, реле электро стеклоподъемников (автомобили с правосторонним рулевым управлением) |
| L | 20А Предохранитель отключения потребителей электроэнергии: аудиосистема, наружных зеркал заднего вида с электроприводом, охранная сигнализация, щиток приборов, центральная консоль |
| M | 15А Звуковой сигнал, диагностический разъем, реле насосов омывателей фар |
| N | 15А Электродвигатель очистителя заднего стекла |
| O | 20А ЦЭКБС, ЭБУ климатической установки, реле стоп-сигналов (B) |
| T | 15А Предохранитель прикуривателя рено сценик 2 |
| S | 3А Электровентилятор и датчик температуры в салоне, зеркало заднего вида с электрохромным покрытием, датчики дождя и освещенности |
| U | 20А Центральный замок или система блокировки внутренних ручек дверей |
| V | Не используется |
| W | 7,5А Элементы обогрева наружных зеркал заднего вида |
Блок под пассажирским сидением
Находится в салоне под передним левым сидением.
p, blockquote 11,0,0,0,0 –>
p, blockquote 12,0,0,0,0 –>
Фотография
p, blockquote 13,0,0,0,0 –>
p, blockquote 14,0,0,0,0 –>
Схема
p, blockquote 15,0,0,0,0 –>
p, blockquote 16,1,0,0,0 –>
Обозначение
p, blockquote 17,0,0,0,0 –>
| 1 | 25А Предохранитель автоматического стояночного тормоз |
| 2 | 20А Предохранитель цепи обогрева водительского и пассажирского сидений |
| 3 | 10А Не используется |
| 4 | 10А Предохранитель розетки питания вспомогательного оборудования на консоли, электропривода блокировки консоли и лампы подсветки центрального вещевого ящика |
| 5 | 10А Предохранитель розетки питания вспомогательного оборудования второго ряда сидений |
| 6 | 10АПредохранитель розетки питания вспомогательного оборудования первого ряда сидений |
| А | 50А Реле потребителей электроэнергии, второе реле питания указанных выше предохранителей 2, 4, 5 и 6 |
Отдельные реле
Одна пара находится справа от ЦЭКБС (2 реле дополнительного обогрева) и реле на тяге поперечины с левой стороны приборной панели (реле потребителей на панели предохранителей)
p, blockquote 18,0,0,0,0 –>
Салон
Под рулем
Достать прибор просто. Крышку люка открыть позади упора, не боясь ее тянуть. Она довольно крепко держится и некоторые реноводы, работая впервые, опасаются что-то сломать. С обратной стороны крышки показано размещение предохранителей. Все иллюстративно понятно. Подробности значений написаны в руководстве. Извлечь интересующий элемент можно с помощью пинцета. Умельцы обходятся пальцами. В зависимости от комплектации второго Сценика здесь обеспечивается защита такого оборудования:
- центральная консоль;
- инструменты климат-контроля (датчики, вентилятор и т. д.);
- стеклоподъемники;
- датчики системы выравнивания траектории;
- прикуриватель;
- охранная сигнализация;
- аудиосистема и др.
Под водительским креслом
Этот дополнительный предохраняющий узел не требует отодвигания сиденья. Внизу нужно открыть ящик для сбора небольших вещей, отсоединить держащую рамку. После будут доступны выступы, нажав на которые, легко вытаскивается блок. Он защищает от перегрузки такие компоненты Рено, как:
- розетки питания на консоли и дополнительной аппаратуры;
- автоматический ручник;
- обогрев сидений.
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
Passenger compartment
Fuse box
It is located in the dashboard, on the left.
The fuse diagram will be glued to the protective cover.
Diagram
Circuits protected
- A – 40A Power window relay or xenon lamp relay
- B – 40A Brake light relay
| C | 40A Interior blower |
| D | 40A Pulsed rear door windows or power window relays (left-hand drive vehicles) |
| E | 20A Electric sunroof |
| F | 10A ABS and ESP ECU – Angular and Lateral Acceleration Sensor |
| G | 15A Audio system, headlight washer pump relay, first seat row cigarette lighter, seat heating elements, windscreen washer pump, diesel heater relay, air conditioning control panel, climate control ECU, electrochromic rearview mirror, burglar alarm, central communication unit |
| H | 15A Stop light |
| K | 5A Relay for the power supply of the xenon lamp ECU, the power supply unit for the xenon lamp actuator, the glove box illumination lamp |
| L | 25A Power window driver’s door |
| M | 25A Passenger door window regulator, power window relay (RHD vehicles) |
| N | 20A Fuse for disconnecting electricity consumers: audio system, electric outside rear-view mirrors, burglar alarm, instrument panel, center console |
| O | 15A Horn, diagnostic connector, headlight washer pump relay |
| P | 15A Rear window wiper motor |
| R | 20A UCH, A / C ECU, Brake Light Relay (B) |
| T | 15A Renault scenic 2 cigarette lighter fuse |
| S | 3A Electric fan and interior temperature sensor, rear-view mirror with electrochromic coating, rain and light sensors |
| U | 20A Central locking or locking system of internal door handles |
| V | Not used |
| B | 7.5A Heating elements for outside rear-view mirrors |
Box under the passenger seat
Located in the passenger compartment under the front left seat.
The photo
Diagram
Designation
| 1 | 25A Fuse automatic parking brake |
| 2 | 20A Fuse for heating circuit, driver and passenger seats |
| 3 | 10A Not used |
| 4 | 10A Fuse for the power socket for auxiliary equipment on the console, for the electric drive for locking the console and for the illumination lamp of the central glove box |
| 5 | 10A Fuse for the power socket of the auxiliary equipment of the second row of seats |
| 6 | 10A Fuse for accessory power socket, first row of seats |
| A | 50A Relay for consumers of electricity, the second power relay for the above fuses 2, 4, 5 and 6 |
Separate relays
One pair is to the right of the UCH (2 auxiliary heating relays) and a relay on the cross member on the left side of the dashboard (consumer relays on the fuse panel)
Предохранители салона Grand Scenic (2004-2009)
Панель предохранителей расположена за крышкой в нижней левой части приборной панели.
| № | (А) | Название |
|---|---|---|
| F1 | – | Не используется |
| F2 | – | Не используется |
| F3 | 10 | Прикуриватель |
| F4 | 10 | Розетка для аксессуаров второго ряда (в версии автомобиля без ключа) |
| F5 | – | Не используется |
| F6 | – | Не используется |
| F7 | 5 | Дверное зеркало пассажира с электроприводом |
| F8 | 10 | В версии автомобиля без ключа: насос омывателя ветрового стекла через блок управления на рулевой колонке — звуковой модуль предупреждения об открывании элемента |
| На автомобилях с ключом: насос омывателя ветрового стекла через блок управления на рулевой колонке – блок слежения за защитой от кражи | ||
| F9 | – | Не используется |
| F10 | 10 | Приборная панель (в версии автомобиля без ключа) |
| F11 | – | Не используется |
| F12 | – | Не используется |
| F13 | – | Не используется |
| F14 | 25 | Пассажирский электродвигатель стеклоподъемника |
| F15 | 5 | Выключатель стоп-сигнала — электронный блок управления ABS с ESP — электрический блок управления частотой вращения колеса |
| F16 | 25 | Задний правый электродвигатель стеклоподъемника |
| F17 | 25 | Задний левый электродвигатель стеклоподъемника |
| F18 | 10 | Освещение вещевого ящика пассажира — освещение левого багажника — передний плафон — задний плафон — освещение переднего правого плафона — освещение переднего левого плафона — датчик дождя — освещение двери переднего пассажира |
| F19 | 10 | Комбинированный дисплей часов/внешней температуры/радиотелефона — модуль напоминания о непристегнутых ремнях — блок сетевого интерфейса CAN — мультимедийный аудиоразъем — блок отслеживания угона (на версии автомобиля без ключа) |
| F20 | 5 | Панель управления автоматическим кондиционером |
| F21 | 10 | Электродвигатель замка лючка бензобака |
| F22 | – | Не используется |
| F23 | 20 | Модуль коммутации розеток прицепа |
| F24 | 15 | Через электронный блок управления салона: замок двери багажного отделения – правая подсветка крышки багажного отделения – левая подсветка крышки багажного отделения |
| F25 | – | Не используется |
| F26 | 10 | Электронный блок управления навигационной системой |
| F27 | 20 | Радио |
| F28 | – | Не используется |
| F29 | – | Не используется |
| F30 | 15 | Через электронный блок управления в салоне: |
| Левые указатели поворота: задний левый фонарь — левая фара — зеркало заднего вида водителя с электроприводом | ||
| Правые указатели поворота: задний правый фонарь – правая фара – пассажирское зеркало заднего вида с электроприводом | ||
| F31 | 10 | Электропитание блока управления салона |
| F32 | 30 | Мультиплексный электрический блок управления водительской двери |
| F33 | 25 | Через электроблок управления салона: центральный замок правой задней двери – центральный замок левой задней двери – центральный замок двери пассажира – управление лючком бензобака – электродвигатель замка лючка бензобака |
| F34 | – | Не используется |
| F35 | 15 | Комбинированный дисплей часов/внешней температуры/радиотелефона — блок сетевого интерфейса CAN — приборная панель |
| На а/м с ключом: – противоугонный трекер | ||
| F36 | 15 | Диагностический разъем – предупреждение о тревоге – электроблок управления сигнализацией – питание основного электромагнитного сирены через реле звукового сигнала на плате предохранителей и реле |
| F37 | 10 | Через электронный блок управления в салоне: |
| Стоп-сигналы: задний левый фонарь – задний правый фонарь – стоп-сигнал высокого уровня | ||
| F38 | – | Не используется |
| F39 | – | Не используется |
| F40 | 40 | В версии автомобиля без ключа: блок питания электровентилятора – электровентилятор салона 1 (при работающем двигателе + реле) |
| На автомобиле с ключевой версией:: силовой модуль вентилятора в сборе – блок вентилятора салона 1 | ||
| F41 | 25 | Люк на крыше |
| F42 | 40 | Через реле обогрева заднего стекла на блоке предохранителей и реле в салоне: обогрев заднего стекла – питание предохранителя F7 на блоке предохранителей и реле в салоне |
| А | 70 | Временная разгрузка без нагрузки + батарея (отключение питания без функции во время фазы запуска) |
| B | 70 | В версии автомобиля без ключа: сброс нагрузки по времени + аккумулятор 1 (отключение питания функции во время фазы запуска) |
| На автомобиле с ключом: + подача аксессуаров | ||
| С | 40 | Обогрев заднего стекла |
| D | 20 | Гудок |
Этот блок расположен в салоне, в левой нижней части приборной панели, со стороны рулевой колонки.
| № | (А) | Название |
|---|---|---|
| С | 70 | Двигатель работает 2 + реле питания блока вентилятора салона, в версии автомобиля без ключа с ручной системой кондиционирования |
Дополнительный блок под передним пассажирским сиденьем Рено Сценик 2
Схема блока предохранителей под сиденьем Рено Сценик 2
Описание
| 1 | 25А Предохранитель автоматического стояночного тормоз |
| 2 | 20А Предохранитель цепи обогрева водительского и пассажирского сидений |
| 3 | 10А Не используется |
| 4 | 10А Предохранитель розетки питания вспомогательного оборудования на консоли, электропривода блокировки консоли и лампы подсветки центрального вещевого ящика |
| 5 | 10А Предохранитель розетки питания вспомогательного оборудования второго ряда сидений |
| 6 | 10АПредохранитель розетки питания вспомогательного оборудования первого ряда сидений |
| А | 50А Реле потребителей электроэнергии, второе реле питания указанных выше предохранителей 2, 4, 5 и 6 |
*** Одна пара находится справа от ЦЭКБС (2 реле дополнительного обогрева) и реле на тяге поперечины с левой стороны приборной панели (реле потребителей на панели предохранителей)
Проблемы с электроникой: способ диагностики и решения
Существует рекомендация: проверять предохранители после выявления неполадок в электронике. Конечно, ввиду отсутствия других очевидных причин, например, разраженного аккумулятора, попадания воды на поврежденную проводу, контакты и т. д. Для проверки предохранительных компонентов обычно применяют:
Простое рассматривание работает хорошо, однако не всегда дает полную точность. Повреждения могут быть незаметны. Мультиметр дает правильный результат. Также он позволяет определить поврежденную проводку и неполадки в самих электроприборах.
Тестер Can Clip благодаря компьютерному диагностированию всего оборудования уберегает от лишней траты времени. В частности, по результатам диагностики можно понять, нужно ли доставать защитно-коммутационный блок или проблема в другом.
Следует» помнить, что замена предохранителя не является панацеей. Она адекватна при случайных замыканиях. Если начинает выходить из строя определенное устройство, серьезная поломка только откладывается. Например, в Рено Сценик подобным образом наблюдаются проблемы со стартером: он не работает, пока не заменить предохранительный элемент, а причина – сломанное тяговое реле.
Предохранители и реле в салоне
Основной блок
Он находится в панели приборов, слева.
Фото – схема
Назначение
Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.
Дополнительные реле
Отдельное реле “+” при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут находится 3 реле дополнительного подогрева.
Семейный автомобиль Renault Megane был представлен в 1995 году. Официальное производство началось 1996 г. А в 1997 году на его платформе начали выпускать компактвэн Megane Scenic. Годы производства Renault Megane Scenic 1 поколения 1998, 1999, 2000, 2001, 2002 и 2003. В данном материале вы найде информацию с описанием расположения блоков предохранителей и реле Рено меган сценик 1 поколения, их фотографии и схемы с описанием назначения элементов.
Характеристики и месторасположение
- серый – 2 и 3 А
- светло-коричневый – 5 А;
- коричневый – 7,5 А;
- красный – 10 А;
- светло-синий – 15 и 30 А;
- желтый – 20 А;
- белый – 25 и 30 А;
- светло-бежевый, темно-зеленый – 30 А;
- оранжевый – 40 А и др.
Такая визуальная разметка помогает ориентироваться во время замены элементов. Эти детали имеют разную функциональность, размер
Важно дополнительно изучить схемы их расположения на конкретном блоке, обратить внимание на комплектацию и год выпуска конкретной модели Рено. Правильный подбор детали – тема отдельного обзора
В автомобиле несколько подобных узловых блоков. Кроме предохранителей, там находятся различные реле. Эти устройства расположены так:
- слева от руля под крышкой люка;
- под водительским сиденьем;
- под аккумуляторной батареей (защитно-коммутационный блок);
- под защитно-коммутационным блоком (защита цепей питания);
- на плюсовом выводе аккумулятора.
Автовладельцам автомобилей Рено чаще всего приходится иметь дело с первым и третьим приборами. Рассмотрим, как ко всему добраться.
