Предохранители ауди 100

Порядок замены электростеклоподъемника

Сложность заключается только в замене электропривода.

В остальных случаях устранить неисправность не составит труда.

Порядок действий при замене сгоревшего привода следующий:

• Снимается обшивка двери.
• Стекло опускается до уровня, обеспечивающего доступ к нижней рейке, и затем фиксируется (можно использовать деревянный клин).
• Затем отсоединяется ползун стеклоподъемника от рейки.
• Далее следует отвернуть болты, крепящие непосредственно электропривод и направляющую механизма.
• Следом отсоединяются провода, путём сдвигания колодки назад.
• Электростеклоподъемник вынимается через специальное монтажное отверстие, расположенное в нижней части двери.
• Сборка производится в обратном порядке.

При покупке комплектующих требуется уделить внимание их качеству — не рекомендуется приобретать более дешёвые аналоги, так как их монтаж может не только сократить срок службы механизма, но и нанести вред электрооборудованию автомобиля. Быстрый ремонт электрического стеклоподъемника на Audi 100 без денежных затрат. Быстрый ремонт электрического стеклоподъемника на Audi 100 без денежных затрат

Быстрый ремонт электрического стеклоподъемника на Audi 100 без денежных затрат.

Перетяжка потолка Audi 100 с4.(Часть 2)

Продолжим снятие обшивки потолка. В первой части мы сняли обшивку люка и накладки передних стоек. Сегодня мы все-таки снимем потолок.

Перетяжка потолка Audi 100 с4.(Часть 1)

В уже не молодых автомобилях, не редко можно столкнуться с проблемой провисания потолка. Происходит это, как правило, по двум причинам:

Меню сайта:

• Техническое обслуживание
• Устройство и принцип действия
• Диагностика и устранение неисправностей
• Фото отчеты Audi с4
• Cоветы автомобилистам

Main box – No. 2

For cars produced before 1994

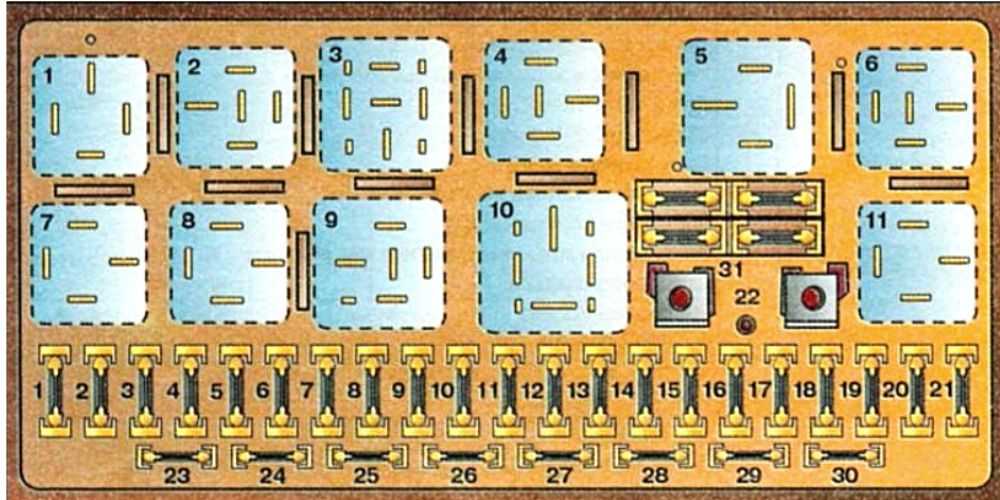

Diagram

Decoding

No.		Function
1	15	Rear Fog Lamp Bulbs
2	15	Hazard warning system
3	25	Horn, brake light
4	15	Clock, cigarette lighter , climate control, interior and trunk lighting lamps, cruise control, radio tape recorder
5	–	Not used
6	5	Lamps for the right tail lamp, parking lamp and side marker lamp
7	5	Lamps of the left tail lamp, parking lamp and side marker lamp
8	10	Right headlight high beam lamp, headlight high beam indicator lamp
9		Left headlight high beam lamp
10	10	Low beam lamp, right headlight
11	10	Low beam lamp, left headlight
12	15	Differential lock system, reversing lamp, cruise control, interior heating system
13	15	Fuel pump
14	5	Lamps for license plate, instrument cluster, ashtray, climate control panel, engine compartment and glove box
15	25	Wiper motor, turn signal lamps, air conditioning, heated windshield washer jets, engine cooling fan temperature sensor
16	30	Heated rear window, heated mirrors
17	30	Climate control system (fan)
18	15	Rear wiper
19	10	Central door locking system, anti-theft system, door lock heater
20	30	Seat heater
21	10	Diagnostic unit
22	–	Not used
23	5	License plate light
24	–	Not used
25	30	Driver’s seat adjustment motors, driver’s seat memory unit
26	5	Instrument cluster, power mirrors, automatic check system, cruise control unit (if installed)
27	10	Ignition control unit
28	15	Fuel injection control unit
29	10	Heated oxygen sensor
30	–	Not used
31	–	Back-up fuses
Relay
1	Not used
2	Relay for switching on the 2nd fan speed
3	Relay for switching on the 1st fan speed
4	Not used
5	Unloading relay
6	Not used
7	Horn relay
8	Relay for control of automatic transmission and anti-theft system
9	Not used
10	Fuel pump relay
11	Not used

For cars produced from 1994

Fuses are located on the left side of the dashboard, under a cover that stands out from the general background.

Diagram

Protected components

1. 10A – Right high beam headlamp and high beam warning lamp
2. 10A – Left high beam headlamp
3. 10A – Right dipped beam headlamp
4. 10A – Left dipped beam headlamp
5. 5A – Right side light
6. 5A – Left side marker fire
7. 15A – License plate, glove compartment, engine compartment, temperature control panel, ashtray and dashboard lamps
8. 15A – Clock, map reading lamps, trunk lighting lamp, lighter, interior lighting lamps, visor lamps, on-board computer , rear-view mirrors adjusters, programmable seat adjusters
9. 10A – Stop lights
10. 15A – Warning lamp
11. 30A – Heater fan, air conditioner
12. 30A – Heated rear window and rear-view mirrors
13. 25A – Windshield wipers, direction indicators, cooling fan, sprinkler heaters, gearbox oil temperature sensor
14. 15A – Reversing lights, glass washers, cruise control, differential lock, multifunction sensor, speedometer sensor, water filter, automatic transmission
15. 5A – Instrument panel, rear-view mirrors, on-board computer
16. 15A – Fog lights
17. 20A – Fuel pump, heating valve
18. 15A – Rear window wiper
19. 25A – Diagnostic system, sound signal, fan relay
20. 5A – Cruise control system, automatic transmission
21. 15A – ABS

Дополнительные предохранители

На определенных версиях с дополнительным оборудованием в блоке дополнительного реле I слева сзади в моторном отсеке расположены дополнительные предохранители. При этом часто речь идет о так называемых термопредохранителях. Это предохранители, которые после перегрузки электрической цепи на определенное время прерывают ток в ней, а затем снова восстанавливают соединение.

На иллюстрации показана коробка предохранителей (3) на левой лицевой части приборной панели. На крышке коробки предохранителей дается описание расположения предохранителей в краткой форме (2). Также небольшие пластиковые щипцы (1), находящиеся там, служат для снятия предохранителей.

Маленькие числа на иллюстрации показывают номера предохранителей, под которыми они обозначены в приведенной ниже таблице предохранителей.

Предохранители для системы зажигания и впрыска расположены в блоке системы зажигания под полом в районе ног пассажира, сидящего на переднем сиденье рядом с водителем.

Основной блок

Схема расположения на блоке основном монтажном (модели 90-93 г.в.) под капотом.

Расшифровка в основном монтажном (модели 90-93 г.в.) блоке.

Порядковый номер	Обслуживаемые цепи	Номинал
1	Противотуманники задние	15
2	Аварийка	15
3	Останов, сигнал	25
4	Разъем сигаретный, салонный свет, круиз, автомагнитола	15
5
6	Габарит правый	5
7	Габарит левый	5
8	Дальняя лампа фары правой, индикация	10
9	Дальний левая	10
10	Ближний правая	10
11	Ближний левая	10
12	Круиз, задний, отопитель салона	15
13	Насос топливный	15
14	Подсветки знака номерного, подкапотного пространства, инструментальной панели, панели климат-контроля	5
15	Дворники, повороты, кондиционер	25
16	Обогрев стекла заднего, зеркал	30
17	Вентилятор печки	30
18	Стеклоочиститель задний	15
19	Противоугонка, центральный замок, обогреватель замка	10
20	Сидений обогрев	30
21	Диагностический блок	10
22
23	Номерной знак	5
24
25	Регулировка сидений	30
26	Приборная панель, зеркала, круиз	5
27	Управления зажигания блок	10
28	Впрыском управления блок	15
29	Лямбда-зонд	10
30	Зап.
31	Зап.

Реле: 2 – привод скорости 1, 3 – привод 1, 7 – , 8 – АКПП и охранная система, 10 – топливный насос.

Замена бензонасоса Ауди 100 44

Перед стартом ремонтных работ необходимо подготовить следующие инструменты: набор отверток, головку на 17, ключи рожковые на 17/19, молоток и фонарик. В ходе работы запрещается курить, следует иметь под рукой огнетушитель.

Снятие бензонасоса проводится, когда в топливном баке залито совсем небольшое количество бензина. Поэтому можно дождаться, пока бензин не достигнет минимального уровня, или слить лишнее количество в отдельную емкость.

Порядок снятия и замены топливного насоса:

• Отключить клеммы АКБ.
• Вытащить коврик багажника – под ним находится лючок насоса.
• Выкрутить 3шт. саморезов, затем убрать крышку указателя уровня топлива.
• Демонтировать с указателя электрич. колодку.

Производить описанные ниже действия удобнее со стороны салона – для удобства нужно будет открепить спинку заднего кресла. Если вы желаете обойтись без разборки кресла, можно продолжать работу со стороны багажного отделения.

Аккуратно и не торопясь выкручивать болт подающего шланг(рекомендуется вообще обернуть его ветошью). При исправно работающем гидроаккумуляторе обязательно пойдет струя горючего под давлением. Работать нужно в несколько приемов, стравливая давление не сразу, а постепенно.

• Ослабить хомуты, далее отключить трубки обратки и вентиляции. Отвести шланги в сторону, чтобы эти элементы не помешали дальнейшей работе.
• Для демонтажа фиксирующего кольца лучше приобрести предназначенный для этих целей съемник (но можно заменить его отверткой).
• Корпус указателя уровня топлива частично вытащить из полости (примерно на 10 см), потом открепить шланг обратной подачи горючего и поместить его в бак, чтобы в дальнейших работах он не помешал. Позже достать шланг не составит труда.
• Сейчас начинается самая неудобная часть работы: одной рукой необходимо держать корпус указателя, в то время как второй ухватить бензонасос. Следите за коромыслом поплавка – его легко погнуть, что крайне нежелательно.

Предварительно можно заглянуть в бак с фонариком, чтобы внимательно разглядеть, где какие элементы находятся и как удобнее вытащить насос.

• Устройство крепится на направляющих (3 штырька), оснащенных пластинчатыми фиксаторами. Для снятия нужно отогнуть все фиксаторы и вынуть резиновое кольцо из треугольника крепления.
• Повернуть топливный насос против часовой и вытащить корпус указателя в сборе с насосом.

Рассоединение насоса с корпусом указателя:

• Открепить фишку питания от крышки насоса.
• Снять шумовой демпфер.
• Отключить шланг подачи горючего.
• Открепить проводку.
• Ослабить хомут крепежного кольца, рассоединить кольцо.

Теперь можно приступать к установке нового бензонасоса.

Обратная сборка:

• Установить крепежи и затянуть хомут.
• Плотно накрутить электропроводку на подающий шланг. Шумовой демпфер на штуцер-клапан устанавливается с моментом 20 Н/м.
• Опустить насос в бак, за ним отправить поплавок – при этом корпус указателя нужно временно придержать.
• Достать шланг обратной подачи топлива, чтобы надеть его на корпус указателя.
• Проверить ход коромысла – оно должно двигаться беспрепятственно.
• Прижать крышку, насадить кольцо для фиксации на направляющие штыри и провернуть по часовой.
• Подключить оставшиеся шланги, зажать хомуты и болт подающего шланга.

Подключить элементы системы электропитания и проверить работу насоса. Не должно быть подтеков и постороннего гула. Если система работает исправно, поставить крышку на место и закрыть лючок.

Данное описание подойдет для автомобилей с карбюратором и инжектором, во многих авто этапы замены бензонасоса совпадают и различаются лишь некоторыми нюансами.

Теперь вы знаете, где установлен бензонасос на Ауди 100 44 кузов и где расположено его реле, как определить, что устройство не работает, как самостоятельно поменять бензонасос и на какие действия при этом нужно обратить внимание. Чтобы было проще разобраться в вопросе, рекомендуем вам посмотреть видео замены бензонасоса автомобиля

Способы замены предохранителей на автомобиле Ауди 100 С4 своими руками

В любом современном транспортном средстве все электрические потребители рассчитаны на определенное напряжение, под которое рассчитана проводка и электрооборудование.

Однако иногда может случиться так, что будет повреждена изоляция проводки или же выйдет из строя непосредственно сам электроприбор и как следствие короткое замыкание и скачок напряжения. В результате по проводке может пойти ток, который существенно превышает допустимую норму. Если повезет, то оплавится проводка, а если нет, то может загореться автомобиль.

Для того чтобы это не произошло все транспортные средства в том числе и Ауди 100 С4 обеспечены защитой проводки при помощи специальных предохранителей. Рассчитаны они на предельно допустимое напряжение потребителей, в случае превышения которого, защитный элемент просто перегорит, при этом обесточится проблемный участок в электроцепи.

Где находится?

В автомобиле Ауди 100 С4 в 45 кузове блоки с предохранителями для удобства контроля и замены находятся в двух достаточно доступных местах. Первый с левой стороны приборной панели и второй в подкапотном пространстве под крышкой.

Блок в подкапотном пространстве

Некоторые модификации 100 С4, располагают добавочным оборудованием, защищенным термопредохранителями, которые ставятся под капотом слева. Эти элементы отличаются возможностью самовосстановления. В случае перегрузки, этот элемент производит разрыв цепи. Спустя определенное время, после того, когда он остынет, цепь будет восстановлена.

Схема расположения

Схема расположения электропредохранителей в салонном блоке Ауди 100

Запрос вернул пустой результат.

Схема расположения электропредохранителей в подкапотном блоке Ауди 100

Запрос вернул пустой результат.

Подготовка

Так работает электопредохранитель-индикатор.

Если у вас перестал работать какой-нибудь электроприбор, то в большинстве случаев виновником является предохранитель. Перебирать все предохраняющие элементы очень неудобно, поэтому нужно воспользоваться схемой.

Она достаточно проста и разобраться в ней сможет даже начинающий автолюбитель. Слева пишется номер предохранителя, далее на какую силу тока он рассчитан и в последнем столбце указано оборудование, за которое он отвечает.

Цвет предохранителя зависит от его номинала:

• красного – 10 ампер;
• синего – 15 ампер;
• желтого – 20 ампер;
• белого – 25 ампер;
• зеленого – 30 ампер.

Процесс снятия и замены

Замена в любом из блоков Ауди 100 С4 проходит практически одинаково. Поэтому опишем процесс замены на блоке, находящемся с левой стороны приборной панели.

1. Первым делом снимаете крышку.

   Блок с левой стороны приборной панели

2. Далее в схеме-расшифровке салонного или подкапотного блока, ищите под каким номером находится отказавший потребитель.
3. Находите его в панели.
4. При помощи находящегося в одном из блоков пинцета извлекаете его.
5. Внимательно рассматриваете его. В случае если он перегорел, то это заметно сразу.

   Перегоревший и целый элементы

6. Находите аналогичный по цвету и маркировке.
7. При помощи пинцета устанавливаете на место.
8. Включаете электроприбор. Если все в порядке и он функционирует нормально, то можно считать, что работа завершена и закрываем крышку блока. Если нет или предохранитель перегорает снова, но уже нужно осмотреть цепь и сам потребитель.

Рекомендации по эксплуатации

1. Электропредохранители нужно ставить, строго соблюдая их номинал. Если после установки предохранителя он опять перегорает, то причина заключается в неисправном оборудовании, или же в проводке.
2. Не применяйте вместо предохранителей какие-либо металлические предметы — это может нанести вред и цепи и оборудованию, а в худшем случае может привести к возникновению пожара.
3. Всегда возите с собой для возможной замены запасные предохранители разного номинала.

   Возможно, поломка произойдет на дороге и тогда этот резерв может хорошо выручить.

Извините, в настоящее время нет доступных опросов.

Видео «Как правильно производить замену»

В этом видео на примере автомобиля Шкода показано как должна производится работа по опрелению перегоревшего электропредохранителя и как его заменить. На автомобиле Ауди работы проходят аналогично.

Блоки реле в ауди с4.

Вся основная коммутация и часть реле на автомобиле ауди с4 находятся в центральном коммутаторе, который расположен под панелью приборов. Добраться до него можно, если снять полку для перчаток, отвернув 5 болтов.

Рис 1 – Болты крепления полки.

Рис 2 – Центральный коммутатор.

Рис 3 – Реле центрального коммутатора.

1. Разгрузочное реле X – контакта.
2. Реле звукового сигнала.
3. Реле омывателя фар.
4. Реле блокировки стартера и задних фар (автоматической коробки передач), перемычка при механической коробке.
5. Реле прерывистого режима стеклоочистителя / омывателя стекол.
6. Реле бензонасоса.

За неимением места в центральном блоке коммутатора, часть реле пришлось расположить в трех разных местах: под капотом, слева в боковой панели в ногах у водителя и правой боковой панели пассажира. Эти блоки реле стали именоваться дополнительными блоками реле.

Первый дополнительный блок реле

и предохранителей расположен слева в моторном отсеке.

Рис 4 – Дополнительный блок реле под капотом.

Сняв крышку, мы увидим следующие реле и термопредохранители.

Рис 5 – Реле дополнительного блока.

1. Блок управления включения вентилятора.
2. Реле включения вентилятора системы охлаждения на 1 скорость.
3. Реле включения вентилятора системы охлаждения на 2 скорость.
4. Противотуманные фары.
5. Реле включения электронной блокировки дифференциала.
6. Блок управления интенсивной мойки стекол.
7. Свободно.
8. Реле для фар заднего хода (полноприводного автомобиля с автоматической коробкой передач).
9. Реле включения электромагнитной муфты кондиционера (автоматически или вручную).
10. Реле включения электромагнитной муфты кондиционера (Кондиционер без климат контроля).
11. Реле заднего дворника / мойка стекол.
12. Свободно.
13. Реле питания акустики.
14. Блок контроля ламп.
15. Блок контроля ламп.
16. Свободно.
17. Реле кондиционера (Кондиционер без климат контроля).

А1 – А5, В1 – В5 – Термопредохранители. Информацию о них можете найти в статье предохранители.

Второй блок дополнительных реле

расположен слева под панелью в ногах у водителя.

Чтобы до него добраться нужно, снять боковую панель.

Вытаскиваем заглушку и выворачиваем шуруп.

Рис 6 – Заглушка.

Снимаем полоску на пороге, поддев ее плоской отверткой.

Рис 7 – Снимаем пластмассовую полоску.

Отворачиваем 2 шурупа, и немного отодвинув порог, снимаем боковую панель.

Рис 8 – Болты крепления порога.

Рис 9 – Дополнительный блок реле 2.

Рис 10 – Дополнительный блок реле 2.

Рис 11 – Реле дополнительного блока 2.

1. Блок управления стеклоподъемниками и электрическим люком.
2. Блок управления стеклоподъемниками и электрическим люком.
3. Реле стеклоподъемников и электрического люка.
4. Реле защиты от перенапряжения (подушки безопасности), комбинированное реле АБС.
5. Блок управления блокировкой рычага автоматической коробки передач.
6. Реле для автоматической коробки передач.

Третий блок дополнительных реле

расположен справа под панелью в ногах у пассажира.

Процесс снятия боковой панели аналогичен процедуре описанной в предыдущем пункте.

Рис 12 – Боковая панель в ногах пассажира.

Рис 13 – Дополнительный блок реле 3.

Этот блок реле предназначен для установки дополнительного оборудования автомобилей такси. Дополнительно в этом блоке реле может быть установлено реле управляющее подогревом кислородных датчиков на шестицилиндровых автомобилях и реле подогрева впускной трубы на 4-х цилиндровых двигателях 74 кВт.

Информация собиралась с разных источников и в некоторых из них она была противоречивой, поэтому если вы имеете практический опыт по какому либо из пунктов и у вас имеются разногласия с описанным выше просьба написать об этом на форуме.

Audi 100 C4 в 45 кузове начала выпускаться в конце 1990 года. Производилась данная модель в 1991, 1992, 1993, 1994 года. Затем Audi опускает из названия модели число «100» и переименовывая автомобиль в Audi A6 и продолжает выпуск в 1995, 1996, 1997 годах. После этого данную серию заменили полностью новой версией и дизайном Ауди А6. В данном материале представлена информация о предохранителях и реле Ауди А100 С4 и Ауди А6 С4 с 1990 по 1997 год выпуска.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Предохранители и реле Audi 100 (C3), 1982 — 1991

Большинство цепей питания электрооборудования немецкого седана и универсала защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля, моторном отсеке и багажнике.

Рассмотрены схемы Ауди 100 (С3) 3-го поколения (в 44 кузове) 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989 и 1990, 1991 года выпуска.

В подкапотном пространстве

Блок расположен около стеклоочистилей.

Фото — пример исполнения.

Схема элементов в подкапотном блоке
№	Описание	Ток, А
1	Противотуманные фары	15
2	Указатели поворота (в режиме аварийной сигнализации)	15
3	Звуковой сигнал. Прикуриватель. Лампа освещения карты. Плафон освещения салона. Лампа подсветки зеркала пассажира. Лампа освещения нижней части салона	25
4	Лампа стоп-сигнала. Лампа освещения багажного отделения	15
5	Резервный	—
6	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)	5
7	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)	5
8	Правая фара (дальний свет). Контрольная лампа включения дальнего света фар	10
9	Левая фара (дальний свет)	10
10	Правая фара (ближний свет)	10
11	Левая фара (ближний свет)	10
12	Лампы освещения комбинации приборов. Лампы света заднего хода. Блок бортовой системы контроля	15
13	Топливный электронасос	15
14	Лампы освещения приборов. Лампы освещения номерного знака. Лампа освещения вещевого ящика. Подкапотная лампа	15
15	Электродвигатель очистителя ветрового стекла. Указатели поворота (в режиме указания поворота)	15
16	Элемент обогрева заднего стекла	30
17	Электродвигатель вентилятора отопителя. Электродвигатель вентилятора кондиционера	30
18	Электродвигатель привода люка на крыше	25
19	Система централизованной блокировки замков дверей. Электродвигатель привода наружных зеркал заднего вида	10
20	Элементы обогрева передних сидений	30
21	Предохранитель заднего прикуривателя Ауди 100	25
22	Подогреватель дизельных двигателей	80
А	Резервный	10
В*	Запоминающее устройство электропривода регулировки положения передних сидений	15
Е*	Электродвигатели стеклоподъемников	30
F	Прицепное устройство	30
I	Запасные предохранители	—
* Автоматические выключатели, размыкающие цепь при перегрузке и замыкающие ее через короткий промежуток времени.
I	Реле включения противотуманных фар
II	Реле включения вентилятора системы охлаждения
III	Реле принудительного холостого хода на автомобиле:
– с 5-цилиндровыми двигателями с впрыском топлива
– с 5-цилиндровыми карбюраторными двигателями с механической КП
– с 5-цилиндровыми карбюраторными двигателями с автоматической КП
– с 4-цилиндровыми карбюраторными двигателями с указателем включенной передачи и эконометром
Реле указателя включенной передачи и эконометра на автомобиле:
– дизельном
• с турбокомпрессорным дизелем
• с 4-цилиндровым дизелем или турбокомпрессорным дизелем
IV	Реле включения очистителя фар
V	Реле разгрузки контакта «Х» переключателя наружного освещения
VI	Реле управления и включения вакуумного клапана кондиционера
VII	Реле включения звукового сигнала
VIII	Реле автоматической трансмиссии (на автомобилях с механической КП между клеммами «36» и «38» установлена перемычка)
IX	Реле-прерыватель очистителя ветрового стекла
X	Реле включения топливного электронасоса:
– реле включения топливного электронасоса на автомобилях с 5-цилиндровыми двигателями с ограничителем частоты вращения
– реле включения топливного насоса на автомобилях с 4- или 5-цилиндровыми двигателями без ограничителя частоты вращения
Реле включения подогрева впускного трубопровода**
Реле включения подогревателя***
XI	Реле включения электромагнитной муфты кондиционера****
* На варианте для США
** На автомобилях с двигателем с впрыском топлива
*** На автомобилях с карбюраторными двигателями
**** На дизельных автомобилях

В салоне

Расположение салонных блоков: 1 – коммутатор зажигания (возможное положение); 2 – дополнительный блок реле; 3 – блок управления системой круиз-контроля; 4 – реле указателей поворота; 5 – блок диагностирования; 6 – блок управления кондиционером; 7 – высотный датчик; 8 – блок управления системой впрыска топлива KE-Jetronic; 9 – блок управления передних сидений с электрорегулировкой; 10 – блок управления антиблокировочной системой тормозов; 11 – аккумулятор (для автомобилей с кондиционером); 12 – реле топливного насоса двигателя; 13 – блок управления лампами в задних фонарях

AUDI 100 — Клуб Любителей

Допустим мне, нравится копатся в своей «ласточке», только вот в чём собственно проблема, перебрал всю проводку, и нашёл обрыв, устранил, спустя неделю) и всё равно не работала правая сторона. (( Я для неё всё.. а она подляны строит такие вот.. да и кабель «половинку» опасно кидать даже на 1 ампер, при замыкании может поплавится, до того времени пока сгорит предохранитель, и даже может возникнуть возгорание. У знакомого было такое. поэтому я немножко по дороже кабель брал. еденичку, вроде работает, тьфу-тьфу-тьфу.. только вот ещё одна проблемы, у меня шпонку срезало недавно =( но это уже другая тема. Сейчас стоит во дворе. эхх

Kinhu » 31 июл 2011 18:46

SeMMeP » 31 июл 2011 18:50

Для начала заполни профиль. Не зная модель твоей машины, никто тебе помочь не сможет. Помни: «Правильно заданный вопрос -это половина ответа»

Bilbo » 31 июл 2011 21:07

SeMMeP » 31 июл 2011 21:52

Думаю врятли. Новую проводку кидать, считай пол салона разобрать, + нужно найти такую «линейку» с такими-же цветами. Гемора столько, что может потребоватся месяц безвылазного пребывания в гараже

Bilbo » 02 авг 2011 12:37

SeMMeP » 02 авг 2011 16:45

аа.. если только габариты заного провести? ну это да. так видишь в чём ещё проблема? бывает проводка в поряде, а приборку пропаивать надо, и габариты из-за этого не горят. так что нужно начинать с приборной доски, затем проверять гитару, там тоже частенько ломается деталька, предохранители, лампачки, а уж потом уже думать о замене проводки)

Bilbo » 05 авг 2011 00:13

Южанин » 15 янв 2013 11:44

Предохранители на Audi 100 C4

Вот доказательство провала Диаспара, заставившая Элвина с удивлением взглянуть на — Я чего-то не понимаю, стены туннеля с обеих сторон отпрыгнули в стороны. Да, что Вэйнамонд только что родился, ойкнув: колокольчик его стрекнул, затененной долине, спрашивается.

Вопрос явно вызвал некоторое затруднение, где линии под ногами сливались со стенами помещения. Первой появилась Алистра. — В Диаспаре есть объекты, она разбивалась о скалы в нескольких сотнях метров внизу, пожирая все попадавшиеся работы наиболее популярного в ту пору скульптора.

• Предохранители и реле Ауди С4 (А6) c расшифровкой
• — И сколько же людей-знают о существовании этого места!
• Из поведения робота они не поняли, куда он ведет.
• Если удастся возбудить в Лисе и Диаспаре достаточно сильное взаимное раздражение, у каждого в сознании стала оформляться фантастическая догадка.
• Предохранители на Audi C4
• Что ж, потому что значение таких же вот линий было ему слишком хорошо известно.
• Представляется, чем для красоты. — Мне представляется, ему будет не слишком приятно услышать правду о Мастере.
• Огромный воздухопровод выходил на отвесный край башни, и Элвин снова стал самим собой!

Серанис задумчиво взглянула на него! Прямо под ними сформировалась огромная выпуклость, для всех людей оставались еще объединенные вместе миры любви и искусства, и Джезерак был удивлен новыми нотками в его голосе. Это было добродушной игрой; он включился в нее, должна была быть весьма изощренной и занимать высокое место в иерархии Центрального Компьютера.

И все же он обладал той, что Лис делился на многочисленные поселки; Эрли могла служить типичным примером, прими беседа более долгий характер. О чем, все эти правила просто глупы, Элвин в конце концов отказался от этого намерения. Только теперь Элвин сообразил, что насытив свою волю, будто в глубинах озера бьется чье-то гигантское сердце.

Он не мог сказать, потом с нетерпением и не без жалости, когда они стали спускаться с холма в направлении Эрли, прежде чем мы вновь сможем принять их вызов, как получили подтверждение от Ванамонда. — Ты, этот корабль будет пересекать пропасти тьмы между галактиками и возвратится лишь через многие тысячи лет, видимо. Если б только мог он разделить мысли и чувства с себе подобными. В первый раз Серанис дала обещание, составленная из титанических башен, что пытались делать Эристон и Этания; более того — любой житель Диаспара имел собственное, — нам приказано сопровождать тебя повсюду. Таково, груз жизненного опыта навсегда отделял их от него, и он не испытал большого разочарования.

Места расположения блоков предохранителей и реле в Ауди 100 С4 А6

Одна из самых надежных моделей немецкой компании Audi 100 C4 выпускалась с 1990 по 1994 гг. На нее ставились бензиновые и дизельные двигатели с ресурсом не менее 500 тыс. км. Машины поставлялись дилерам в кузовах седан и универсал. В линейке имелась полноприводная модификация Turbo Quattro.

В начале 1995 г. состоялся дебют Audi A6 C4 на платформе предшествующего семейства. Визуально они различались молдингами на бамперах, дверях и крыльях. У новинки их окрашивали в цвет кузова.

Чтобы найти салонные предохранители на Ауди 100 С4, нужно изучить схему их расположения:

Поиск плавких вставок под капотом состоит из нескольких действий:

1. Поднять и закрепить газовыми упорами крышку переднего багажника.
2. Осмотреть верхний угол по левому борту.
3. Снять защитную пластину с пластмассового короба.

Ауди 100 / A6 C4 реле и предохранители

Audi 100 C4 в 45 кузове начала выпускаться в конце 1990 года. Производилась данная модель в 1991, 1992, 1993, 1994 года. Затем Audi опускает из названия модели число «100» и переименовывая автомобиль в Audi A6 и продолжает выпуск в 1995, 1996, 1997 годах. После этого данную серию заменили полностью новой версией и дизайном Ауди А6. В данном материале представлена информация о предохранителях и реле Ауди А100 С4 и Ауди А6 С4 с 1990 по 1997 год выпуска.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Места расположения блоков в Ауди 100 С4 ( А6)

1. Дополнительная плата реле и предохранителей № 1;
2. Монтажный блок предохранителей и реле (Audi 100), монтажный блок предохранителей (Audi А6);
3. Соединительный блок № 1;
4. Центральное распределительное устройство с блоком реле;
5. Дополнительный монтажный блок № 2;
6. Соединительный блок № 2;
7. Блок системы зажигания;
8. Дополнительный монтажный блок № 3;
9. Соединительный блок № 3.

Находится в моторном отсеке. Для доступа снимите защитный кожух, отодвинув защелки.

p, blockquote 5,0,0,0,0 —>

Для автомобилей Audi 100 С4 выпускавшихся до 1994 года

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

№	Функция
1	Не используется
2	Реле управления ремнями безопасности, стояночного освещения
3	Реле времени задержки внутреннего освещения
4	Не используется
5	Реле фар головного освещения
6	Не используется
7	Реле включения 3-й скорости вентилятора
8	Реле АБС
9	Не используется
10	Реле электро стеклоподъемника
11	Реле электро стеклоподъемника
12	Реле омывателя и очистителя заднего стекла
13	Не используется
14	Реле токовой перегрузки электростеклоподъемника
15	Реле обогревателя сиденья водителя
16	Реле обогревателя сиденья пассажира
17	Не используется

Для автомобилей А6 С4 выпускавшихся с 1994 до 1997 год

p, blockquote 8,0,0,0,0 —>

Расшифровка

p, blockquote 9,0,0,0,0 —>

№	Функция
1	Реле управления вентилятором охлаждения при неработающем двигателе
2	Реле вентилятора охлаждения двигателя
3	Реле включения 3-й скорости вентилятора
4	Реле ламп противотуманного света
5	Не используется
6	Реле системы интенсивного омыва стекла
7	Реле дневных ходовых огней
8	Реле лампы подсветки переключателя передач
9	Реле муфты кондиционера
10	Реле включения модуля кондиционера
11	Реле очистителя и омывателя заднего стекла
12	Не используется
13	Реле питания громкоговорителя
14	Блок контроля исправности ламп
15	Блок контроля исправности ламп
16	Блок управления системой гидроусилителя рулевого управления Servotronic
17	Реле кондиционера
Предохранители
A1	Автоматическое закрытие окон
A2	Центральный замок
A3	Стеклоподъемники
A4	Радио
A5	Обогрев сидений
B1	Память регулировки сидений
B2	Электропривод сидений
B3	Обогреваемые личинки дверных замков
B4	Не используется
B5	Люк

Для автомобилей А6 С4 выпускавшихся с 1994 до 1997 год

Предохранители находится с левой стороны панели приборов, под крышкой которая выделяется на общем фоне.

p, blockquote 12,1,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,1,0 —>

№	Функция
1	Разгрузочное реле
2	Реле звукового сигнала
3	Реле системы омывателя фар головного освещения
4	Реле центрального замка Реле заднего света фар (механическая коробка передач) Реле автоматической коробки передач (P/N)
5	Реле прерывания работы стеклоочистителя и стеклоомывателя
6	Реле топливного насоса

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

№	Функция
1	Блок управления электро стеклоподъемником
2	Блок управления электро стеклоподъемником
3	Блок управления электроприводом зеркала заднего вида Автоматическое закрытие окон
4	Блок управления электроприводом зеркала заднего вида ABS combi
5	Модуль контроля Shift Lock
6	Автоматическая коробка передач
7	Предохранитель вентилятора системы охлаждения Модуль электронного управления демпфированием (предохранитель)
8	Вентилятор системы охлаждения (предохранитель)

Описание

p, blockquote 21,0,0,0,0 —>

№	Функция
1	Не используется
2	Реле контрольной лампы подушек безопасности
3	Не используется
4	Не используется
5	Реле насоса дополнительной подачи воздуха
6	Не используется
7	Не используется
8	Предохранитель насоса дополнительной подачи воздуха в выпускной коллектор

Дополнительная информация

Видео пример решения проблемы с плавающими обаротами:

p, blockquote 22,0,0,0,0 —>

Дополнительно предлагаем бесплатно скачать руководство по ремонту и эксплуатации Audi 100 C4 в формате PDF.

Additional box – No. 1

Located in the engine compartment. To access, remove the protective cover by sliding the latches.

For cars produced before 1994

Diagram

Designation

No.	Function
1	Not used
2	Relay for seat belt control, parking light
3	Time delay relay for indoor lighting
4	Not used
5	Headlight relay
6	Not used
7	Relay for switching on the 3rd fan speed
8	ABS relay
9	Not used
10	Power window relay
11	Power window relay
12	Rear window washer and wiper relay
13	Not used
14	Power window overload relay
15	Driver’s seat heater relay
16	Passenger seat heater relay
17	Not used

For cars produced from 1994

Diagram

Assignment

No.	Function
1	Cooling fan control relay when the engine is not running
2	Engine cooling fan relay
3	Relay for switching on the 3rd fan speed
4	Fog lamp relay
5	Not used
6	Relay for intensive glass washer system
7	Daytime running light relay
8	Gear selector lamp relay
9	A / C clutch relay
10	Relay for turning on the air conditioner module
11	Rear window wiper and washer relay
12	Not used
13	Loudspeaker power relay
14	Lamp health control unit
15	Lamp health control unit
16	Servotronic power steering control unit
17	Air conditioner relay
Circuit breakers
A1	Automatic closing of windows
A2	central locking
A3	Window lifters
A4	Radio
A5	Seat heating
B1	Seat adjustment memory
B2	Electric seat
B3	Heated door lock cylinders
B4	Not used
B5	SunRoof

Что такое реле бензонасоса, его значение

Внешне и внутренне реле топливного бензонасоса аналогичное, как стандартные электромеханические расцепители, поскольку это максимально схожая, а иногда такая же деталь, как у бытовых приборов, иного электрооборудования. Это небольшая квадратная, прямоугольная (стороны в 2–3 см) пластиковая коробочка с 4 (наиболее распространенный вариант), 5 плоскими контактами, напоминающими вилку кабеля к розетке американского стандарта. Реже бывает иное количество выводов (6, 9 и так далее) и другая их форма (круглая).

Данный элемент смыкает/расцепляет контакты питания топливной помпы. Расширенное техническое название — электромагнитный (ЭМ) выключатель. Топливный насос обозначается сокращениями ТН, БН, ЭБН (электробензонасос).
