Renault scenic 2

Renault Scenic — Видео-урок

Модель: Renault Scenic
MK 3, MK III, Scenic 3, Scenic III
— Годы 2009-2015

эксплуатация: Как узнать схемы предохранителей Рено Сценик 3

Блоки предохранителей автомобиля Рено Сценик 3 могут располагаться в двух разных точках автомобиля, следовательно, как внутри салона, так и в моторном отсеке. Предохранители, расположенные внутри салона, расположены за перчаточным ящиком, расположенным внизу слева от рулевого колеса, то есть со стороны водителя. Блок предохранителей, расположенный внутри моторного отсека, вместо этого расположен на правом конце того же. Блок предохранителей в салоне содержит: электронный стояночный тормоз, стоп-сигналы, автоматическую блокировку дверей, окно водителя, комбинацию приборов, указатели поворота, навигационную систему, внутреннее зеркало заднего вида, задний стеклоочиститель, задние электрические стеклоподъемники, ABS / ESC, радио, разъем для аксессуаров, омыватель лобового стекла, прикуриватель и т.д. С другой стороны, в моторном отсеке мы находим предохранители, предназначенные для: топливного насоса, форсунок, звукового сигнала, аккумулятора и т. д.

Опубликовано 15 Декабрь 2022 by ScegliAuto

другие руководства, которые могут вас заинтересовать

• Renault Scenic — прочее техническое обслуживание и ремонт своими руками

• прикуриватель
  — Техническое обслуживание и ремонт других транспортных средств

  • Renault Renault Zoe — Где находится предохранитель розетки прикуривателя в Renault Zoe?
  • Renault Kwid — Где находится предохранитель прикуривателя в Рено Квид?
  • посмотреть все

• Блок предохранителей
  — Техническое обслуживание и ремонт других транспортных средств

  • Renault Scenic — Где находятся предохранители в Renault Scenic II?
  • Renault Scenic — Где находится разъем EOBD на Renault Scenic III?
  • посмотреть все

Блоки возле АКБ

Возле аккумулятора расположены 2 дополнительных блока.

Схема блока отключения АКБ (на рис 1)

Описание

• F1 — 190A Стартер
• F2 — 50A блок предохранителей и реле в салоне
• F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
• F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
• F5 — 80A электроусилитель рулевого управления
• F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
• F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Схема блока плавких вставок высокой мощности (на рис 2)

Описание

1. 70А — дополнительный отопитель салона
2. 80А — блок предохранителей и реле в салоне
3. 80А — блок предохранителей и реле в салоне
4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
5. 30А — дополнительный отопитель
6. 50А —  ЭБУ АБС с ESP

больше видео

• Сброс сервиса на lancia Ypsilon
  Опубликовано 4 Декабрь 2023 by ScegliAuto


• Как сбросить сигнальную лампу шин на Бмв 1 серии
  Опубликовано 2 Декабрь 2023 by ScegliAuto


• Сбросить техническое обслуживание на Fiat Doblo
  Опубликовано 2 Декабрь 2023 by ScegliAuto


• Замена аккумулятора Мерседес А-класса
  Опубликовано 30 Ноябрь 2023 by ScegliAuto


• Как открыть дверь Гольф 7 с севшей батарейкой ключа
  Опубликовано 30 Ноябрь 2023 by ScegliAuto


• Замена батарейки пульта дистанционного управления на BMW X1
  Опубликовано 30 Ноябрь 2023 by ScegliAuto


• Разборка карданного вала на Фиат Панда
  Опубликовано 28 Ноябрь 2023 by ScegliAuto


• Как сбросить сигнализатор давления в шинах на Ситроен С3
  Опубликовано 27 Ноябрь 2023 by ScegliAuto


• Снятие силовой панели BMW Z3
  Опубликовано 26 Ноябрь 2023 by ScegliAuto


• Как снять задний фонарь форд куга
  Опубликовано 26 Ноябрь 2023 by ScegliAuto


Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Предохранители и реле в салоне

Блочок с реле и предохранителями в салонном пространстве Рено Меган 1 поколения смонтирован с левой нижней стороны рулевого колеса.

(Ссылка на источник фото)

Схема плавких вставок блока Renault Megane Scenic 1 обеспечивает защиту следующих элементов:

Схема (Ссылка на источник фото) Кликните, чтобы увеличить

Кликните, чтобы увеличить

• 1, 3 – подъемники стекол задних дверей слева и справа соответственно (25 А);
• 2, 14, 15, 20, 21, 32 – не используется;
• 4 – омывающий комплекс и дворник стекла сзади (15 А);
• 5 – подогрев наружных зеркал (7.5 А);
• 6 – мультимедийная система, регулятор положения антенны и наружных зеркал заднего вида (15 А);
• 7 – сигнал (15 А);
• 8 – приборная панель и релейная часть охлаждающего вентилятора радиатора ДВС (15 А);
• 9 – ПТФ сзади (5 А);
• 10 – противотуманные фары (15 А);
• 11, 13 – передние и задние габаритные огни по левой и правой стороне соответственно (7.5 А);
• 12 – омывающий комплекс передней оптики (10 А);
• 16 – ABS (5 А);
• 17, 23 – подъемники стекол передних дверей справа и слева соответственно (25 А);
• 18 – стоповые огни, управляющая программа автоматической трансмиссии, релейная часть приводов стеклоподъёмников (15 А);
• 19 – огни заднего хода, многофункциональная управляющая программа 1 (15 А);
• 22, 24 – левая и правая лампочка дальнего света (10 А);
• 25 – крышной люк, кондиционер (20 А);
• 26 – разъем для питания вспомогательного оборудования (10 А);
• 27 – подогревательный комплекс кресел (15 А);
• 28 – система отопления и кондиционирования (20 А);
• 29, 31 – левая и правая лампочка ближнего света (10 А);
• 30 – мультимедийный комплекс, предохранитель прикуривателя (15 А);
• 33 – перемычка фары.

В нижней части блочка смонтированы дополнительные устройства с плавкими вставками:

• A – поворотники, световое оповещение аварийной остановки (15 А);
• B – многофункциональный управляющий блочок 1 (5 А);
• C – центральный замок (20 А);
• D – дворники стекла спереди (20 А);
• E – подъемники стекол в дверях (25 А);
• F – система подогрева стекла сзади и наружных зеркал (30 А).
• Также на тыльной стороне силового блочка в салоне Рено Меган 1 поколения смонтированы реле:
• A – насос подачи омывающей жидкости на переднюю оптику;
• B – ДХО;
• C – габаритные огни;
• D – основное реле дневных ходовых огней.

Моторного отсека

Блок предохранителей

Находится в распределительной коробке двигателя (моторный отсек).

1. 10А — Габаритный свет (правая фара, правый задний фонарь, фары), освещение номерного знака, свет прикуривателя, выключатель света стеклоподъемника, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы;
2. 10А — Габаритный свет (левая фара, левый задний фонарь), левая лампа на двери багажника;
3. 15А — Насос омывателя фар;
4. 20А — Противотуманные фары;
5. 10А — Дальний свет (левая блок-фара);
6. 10А — Дальний свет (правая фара);
7. 15А — Диагностический разъем, реле обогрева заднего стекла, переключатель режимов АКПП, электрокорректор фар, блок управления газоразрядными лампами, блок управления автономным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления автоматической парковкой, тонированные зеркала в салоне;
8. 30А — ЭБУ ABS / ESP;
9. 30А — Стеклоочиститель передний;
10. 10А — Блок управления подушками безопасности;
11. 20А — Не используется;
12. 7,5А — ЭБУ коробки передач;
13. 25А — Система управления двигателем;
14. 15А — Датчики концентрации кислорода — обогрев;
15. 20А — ЭБУ коробки передач;
16. 5А — Тормозные сигналы, электроблок управления, электроусилитель руля;
17. 10А — Датчик режимов работы АКПП, электрокорректор фар, реле фонарей заднего хода;
18. 15А — CECBS;
19. 25А — Стартер;
20. — Не используется;
21. 20А — Топливный модуль, катушки зажигания, ЭБУ LPG;
22. 10А — электромагнитная муфта компрессора кондиционера;
23. 5А — ЭБУ системы впрыска;
24. 20А — Ближний свет (левая фара), электрокорректор;
25. 20А — Ближний свет (правая фара), электрокорректор;
26. — Не используется.

Предохранители 24, 25 и 26 на блоке защиты не подлежат замене.

Вставка 2

Он расположен в распределительной коробке в моторном отсеке под блоком защиты и коммутации.

• A — Не используется
• B — Реле подогревателя топлива
• C — Реле фонарей заднего хода
• D — Не используется
• F1 — Блок управления погружным нагревателем 80А
• F2 — нагревательный элемент 70А
• F3 — не используется
• F4 — блок управления погружным нагревателем на 80А
• F5 — реле вентилятора 60A / 40A
• F6-20A Реле подогревателя топлива
• F7 — не используется
• F8 — реле вентилятора 30А
• F9 — не используется

Ящик возле аккумулятора

• F1 — Стартер 190А;
• F2 — блок предохранителей и реле на 50А в салоне;
• F3 — блок предохранителей и реле 80А (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне автомобиля;
• F4 — предохранитель 300A / 190A в моторном отсеке и 2 блока реле / ​​генератора;
• Электроусилитель руля F5 — 80А;
• F6 — электронный блок управления двигателем (ЭБУ) 35А / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1;
• F7 — блок предохранителей и реле 5А (блок управления и коммутации) в моторном отсеке 1.

1. 70А — дополнительный отопитель салона;
2. 80А — блок предохранителей и реле в салоне;
3. 80А — блок предохранителей и реле в салоне;
4. 80А — блок предохранителей и реле (блок управления и подключения) в моторном отсеке 1, блок предохранителей и реле в салоне автомобиля;
5. 30А — дополнительный отопитель;
6. 50А — ЭБУ АБС / система стабилизации траектории.

Рядом с электровентилятором можно разместить реле электровентилятора системы охлаждения двигателя на 70А.

Предохранители и реле в салоне Рено Меган 3

Основной монтажный блок в салоне автомобиля расположен со стороны водителя в нижней части панели управления.

Схема блока предохранителей в салоне Рено Меган 3

Описание

F1	резерв
F2	резерв
F3	10А предохранитель прикуривателя рено меган 3
F4	10А задняя розетка
F5	10А розетка в багажном отделении
F6	10А аудиосистема
F7	5А электрообогрев наружных зеркал
F8	10А стеклоомыватель, сигнализатор незакрытых дверей
F9	30А автоматический стояночный тормоз
F10	10А щиток приборной панели
F11	25А электропривод сиденья, подрулевые переключатели
F12	20А электроподогрев сиденья пассажира
F13	резерв
F14	25А электро стеклоподъемник двери переднего пассажира
F15	5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP
F16	25А электро стеклоподъемник правой задней двери
F17	25А электро стеклоподъемник левой задней двери
F18	10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя
F19	10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы
F20	5А блок управления климатической установкой
F21	3А лампы подсветки зеркал в солнцезащитных козырьках
F22	3А плафоны освещения салона, датчик дождя и освещенности
F23	20А разъем прицепа
F24	15А ЦЭКБС
F25	3А внутреннее зеркало заднего вида
F26	10А система навигации, CD-чейнджер, аудиосистема
F27	20А аудиосистема, блок управления стояночным тормозом
F28	резерв
F29	резерв
F30	15А ЦЭКБС, указатели поворота
F31	10А ЦЭКБС
F32	30А электро стеклоподъёмник двери водителя
F33	25А ЦЭКБС, центральный замок
F34	30А  ЭБУ мультиплексной сети двери пассажира
F35	15А часы, указатель температуры наружного воздуха, дисплей телефона
F36	15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена
F37	10А сигналы торможения, блок управления электрооборудованием
F38	30А автоматический стояночный тормоз
F39	30А ЭБУ складной крыши
F40	40А электровентилятор климатической установки
F41	25А электропривод люка
F42	40А обогрев заднего стекла

• RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
• RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
• RC 40C — реле обогрева заднего стекла
• RD 20A — реле звукового сигнала

liputrik.ru

data-via=»oldeniska64yandexru» data-count=»vertical» data-url=»https://liputrik.ru/renault-scenic-ii-sekretny-j-blok-predohranitelej/.html»>Tweet

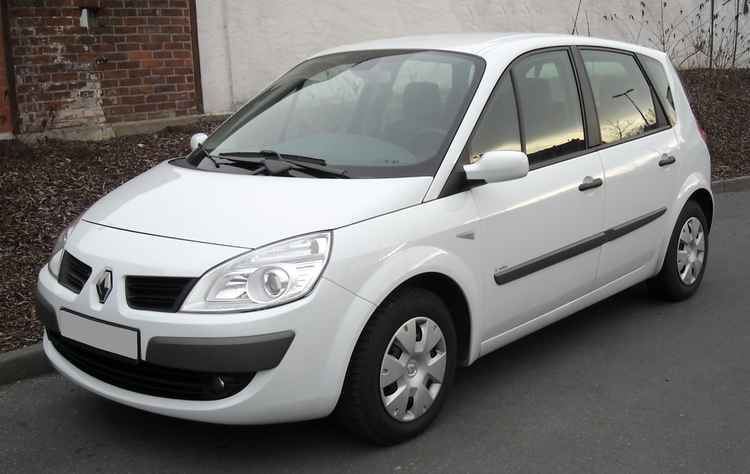

Renault Scenic II

“Секретный” блок предохранителей на Renault Scenic II.

Сегодня приехал RenaultScenicII .

Предыстория:

Некоторое время назад в передние габаритные огни вместо стандартных ламп были вставлены светодиоды, но и они не вечны. Первым сдал свои позиции правый габарит, буквально через недельку за ним последовал и левый.

Владелец авто решил поменять сгоревшие светодиоды. Сказано-сделано.

Поменял. В результате правый горит, левый нет. К тому же пропал задний левый габарит и подсветка приборов на панели приборов.

Посмотрел предохранители в салоне слева под рулем. Все целые, и к тому же на крышке, где обозначено, какую цепь защищает предохранитель, нет ничего похожего на обозначения ламп, кроме, пожалуй, стоп-сигналов.

В руководстве по эксплуатации, кроме выше обозначенных предохранителей, больше ничего нет, что бы помогло решить проблему.

И вот RenaultScenicII у нас в гостях.

По всем признакам сгорел предохранитель габаритов левого борта.

Но где он, как его найти?

В моторном отсеке есть еще один блок реле и предохранителей, который носит гордое имя ”блок защиты и коммутации”.

Я, конечно, понимаю производителей данного автомобиля. Они настолько уверены в надежности всех узлов, что убирают предохранители в такие места, до которых без определенного навыка просто не добраться.

В таблице указаны цепи, которые защищают эти “ спрятанные предохранители ”.

Цепи защиты предохранителей

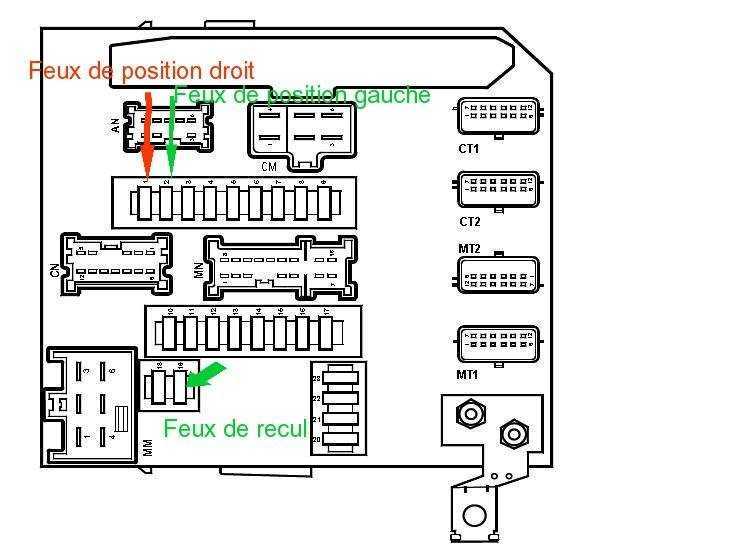

Расположение предохранителей

А в пути, на дороге всякое случается…..

Ну, достаточно лирики, приступаем к работе.

Открываем капот. Справа от аккумулятора находится коробочка, которая нам нужна.

Выкручиваем 2 самореза, поднимаем защитный кожух вверх и снимаем его.

Выкручиваем эти саморезы, снимаем крышку

Снимаем клеммы

Вот он – блок защиты и коммуникации, но чтобы его вытащить и добраться до сгоревшего предохранителя, предстоит немного поработать.

Также на эту тему вы можете почитать:

ГЕНЕРАТОР

Установка сигнализации на Chevrolet Orlando

Установка подогревателя СЕВЕРС-М

Cнятие вентилятора отопителя на Volvo S60

Ремонт Renault Megane своими руками

Автомобильный портал etlib.ru предлагает посетителям ознакомиться с инструкциями, которые позволят провести для Рено Меган ремонт своими руками.

Представленные в виде видеороликов и фотоотчетов они станут надежной опорой и позволят освоить ремонтные процедуры за минимальное количество времени.

Только здесь вы встретите советы от опытных владельцев, которые дополнят подробное для Рено Меган руководство по ремонту и защитят водителя от возможных ошибок.

Для второго поколения стоит также изучить, как проводится замена ламп Рено Меган 2 и замена термостата Рено Меган 2

Не менее важной станет информация, касающаяся ходовой части

Водителям Рено Меган замена сайлентблоков может пригодиться в самое неожиданное время, когда поблизости не окажется авторизованных специалистов.

Сайт ежедневно пополняется полезным контентом. Однако бывают случаи, что по специфической процедуре еще не было создано руководство.

Для того чтобы узнать подробности алгоритма, список инструментов для ремонта и другие ключевые нюансы каждый посетитель может обратиться к сообществу автомобилистов. Сделать это легко. Достаточно нажать на соответствующую кнопку меню портала, а затем правильно сформулировать вопрос.

Ответ не заставит долго ждать, благодаря высокой посещаемости сайта и множеству опытных водителей, старающихся помочь другим при любой возможности.

Развитие модельного ряда Renault Megane

Первое поколение. Автомобиль был впервые продемонстрирован в 1995 году. В это же время он начал появляться в магазинах.

Модель Renault Megane получила 5 вариантов кузова: «седан», «хэтчбек», «универсал», «купе» и «кабриолет». Модель оснащалась бензиновым двигателем объемом 1,6 л.

Спустя 4 года в 1999 году модель Renault Megane I получила визуальное обновление и обзавелась большим количество моторов на выбор, в том числе и 16-клапанных.

Второе поколение

Появившись в 2002-м году, представительница второго поколения привлекла внимание новым экстравагантным дизайном с резкими линиями

Как и прежде, она предлагала широкий набор опций, но на этот в линейке присутствовало лишь 3 типа кузова.

Третье поколение. В 2008-м году появилась новая модель под индексом «III». В ее внешности пропали прежние формы, кузов стал более сглаженный и приятный на вид. В 2012-м и 2014-м годах производителем было проведено два рестайлинга. Оба коснулись внешности авто.

Четвертое поколение. Осенью 2015-го года поклонники бренда увидели модель следующей серии Renault Megane IV. Агрессивный стильный дизайн сделал машину более спортивной на вид. Продажи начнутся уже с 2016-го.

Подробнее

Пропал ближний свет рено меган 2

Помогите кто столкнулся аналогичной проблемой и решил её. У меня рено меган 2, пропал ближний свет в правой фаре. Ближний свет в левой фаре горит. Проверил лампочку- несгоревшая,, залез в предохранитель, нашел нужный предохранитель, прозвонил- всё ок (рабочая). Прозвонил фишку(которая надевается в контакты лампочки, ток не поступает. Подрулевой переключатель включает и выключает ближний свет. Что это может быть? В чем проблема?

Рано или поздно любому владельцу автомобиля, в том числе и Renault Megane, приходится столкнуться такой задачей, как замена ламп ближнего освещения. Подкапотное пространство этого автомобиля плотно «упаковано», поэтому прямого доступа к тыльной стороне блок-фар нет, что несколько усложняет выполнение данной процедуры. Чтобы помочь в этом вопросе, ниже мы рассмотрим, как правильно выполняется замена лампы ближнего света на Рено Меган 2.

Пассажирский салон

Основная коробка

Находится в приборной панели с левой стороны.

Номер	Описание
1	40A Предохранитель стеклоочистителя правого лобового стекла
2	Предохранитель левого стеклоочистителя на 40 А
3	10А прикуриватель
4	10А Задняя розетка
5	Розетка 10А в багажнике
6	10А Аудиосистема
7	5A Наружные зеркала с электроприводом и обогревом
8	10A Омыватель лобового стекла, индикатор открытой двери
9	30A Автоматический стояночный тормоз
10	бронировать
11	25A Сиденье, подрулевые переключатели
12	20A Реле работы двигателя
13	бронировать
14	Электростеклоподъемник двери переднего пассажира на 25А
15	5A Выключатель стоп-сигнала;

Датчик положения педали тормоза;

Блок управления ABS и ESP.

16
25A Электрический стеклоподъемник правой задней двери

17
25A Электростеклоподъемник левой задней двери

18
10А Лампа в бардачке;

Левая лампа в багажнике, дверные фонари;

Подсветка зеркал в солнцезащитном козырьке;

Индикатор наружной температуры;

Индикатор предупреждения о непристегнутом ремне безопасности;

20
5A Блок управления кондиционером

21
3A Зеркальные лампы в солнцезащитных козырьках

22
3А Абажуры для светильников салона;

23
Разъем прицепа 20А

24
15A CECBS

25
бронировать

26
10А Навигационная система;

Блок управления стояночным тормозом.

28
бронировать

29
бронировать

30
15А ЦЭКБС;

31
10A CECBS

32
30А Электростеклоподъемник водительской двери

33
25А ЦЭКБС;

34
30А Пассажирская дверь мультиплексной сети ЭБУ

Комментарии и уточнения где находится предохранитель омывателя фар Renault Scenic 3

Следующий этап установка панорамы, я так думаю). Вообще прикольно конечно, но сверлить крышу я бы не решился.

. какие же убогие блогеры пошли.Вопрос КАК? ПОМЕНЯТЬ ЛАМПОЧКУ? А они что показали. Мы берем и вставляем (как вставляем, как засчелкиваем, как снять) пизлец

подскажите где находяться предохранители на повороты. Сегодня увидел что не работает задний (верхний габарит стоп) и (нижния противотуманные) по середине поворотники всё хорошо у меня сценик 2 2006 года на три лампочки. Может что подскажешь. За ранее спасибо

За 5 минут можно снять конечно, но про подготовку всякий раз забывают почему то рассказывать, а это как правило еще пару часов.

підскажіть будьласка. у моїй ласточки потекло масло з гідро підсилювачп черес шланг якраз там де трубка з шлангом стикується зразу за радиатором що можна зробити підскажіть машина рено трафік 2.0

Виктор добрый день, я так понял вы на крышку ящика просто натянули без поролона? Ведь локтю будет жестко в дальних поездках, у меня с родным то поролоном, когда 800 в один присест проехал, локоть болел

чехлы на передних сидушках как сидят на нижней подушке? боковая поддержка высокая, прилегают хорошо? Тоже думаю заказать у них. Вот не могу определиться, с красной вставкой (машина красная) или алькантара по середине с красной строчкой. дилема

Кто ставил нормальные обороты двигателя на срабатывание датчика давления масла. Подключаю OBD2 но не даёт изменить обороты с 2000. Появляется окно ‘активизировать экспертный режим чтобы разблокировать’.

. система я на морозе охренел менять,скоба это писец не видно ещё нихрена.Кстати у меня другая система,она цельная и на одном замке.

Здравствуйте! подскажите пожалуйста. после чистки ДЗ проблемка: при сбросе газа примерно с скорости 50-60 км.ч и последующим накатом и снижением скорости, обороты опускаются, но с 1500 резкий провал до 1000 и с последующим возрастанием снова до 1500 с расходом топлива соответственно, видно по БК. Что может такое быть? Перед чисткой, клемму скидывал. Рено флюенс 1.6 АКПП

Плавкие предохранители защищают электронику Рено Сценик 2 от перегрузок и коротких замыканий. Каждому автовладельцу нужно иметь элементарные представления о таких защитных механизмах.

Предохранители в салоне

Модуль устанавливается слева от рулевой колонки, в специальной нише, прикрытой пластиковой крышкой. Для доступа к предохранителям потребуется потянуть вниз ручку фиксатора и снять щиток.

Внутри водитель встретит монтажную панель с установленными предохранителями. Здесь применяются стандартные модели, принятые в ЕС. Для удобства мастера расположение вставок отображено на внутренней стороне крышки. Здесь в виде пиктограмм изображено, какой элемент за что отвечает. В блоке устанавливаются предохранители и реле, ответственные за работу вспомогательных систем и механизмов, не имеющих непосредственного отношения к силовой установке.

Под капотом

Устройство защиты и коммутации

Разработчики из Рено не предусмотрели удобства автовладельцам для самостоятельной работы в этом узле. С одной стороны, конструкторы рассчитывают на надежную и долговременную службу электроники. С другой стороны, они настоятельно рекомендуют обращаться в сервисное обслуживание во избежание еще большей поломки. Теперь тем владельцем машин, у каких гарантийный срок истек, приходится усердно потеть.

Во-первых, так исключена возможность короткого замыкания. Во-вторых, в противном случае во время обратного подключения аккумулятора может сработать иммобилайзер, тогда двери заблокируются.

Алгоритм работы после поднятия капота

1. Снять аккумулятор;
2. Справа от него открыть коробку и оттуда извлечь короткий провод, идущий к минусовой клемме (чтобы не мешал дальше работать);
3. Открутить кронштейн, держащий аккумуляторную батарею;
4. В процессе разборки снимать штекерные соединения и ослаблять пучки проводов, это даст пространство для рук;
5. Ослабить крепления коммутационного блока и вытащить его с кожухом;
6. Снять кожух и в руках окажется коробка с предохранителями, а также различными реле и проводами к ним;
7. Отсоединить штекеры, теперь удобно осматривать.

Проводные соединения между собой отличаются, можно не запоминать их. Все собрать обратно будет легко.

Этот узел обеспечивает безопасность такому электрооборудованию:

• ближний и дальний свет фар;
• габаритные огни;
• заднее освещение;
• система впрыска топлива в двигатель;
• навигационная система;
• тяговое реле стартера;
• другое.

Защита цепей питания

Такое устройство находится под защитно-коммутационным блоком. Чтобы добраться к нему, требуется повторить описанный выше алгоритм. Тут элементы касаются:

• вентилятора охлаждающей системы двигателей;
• контроллера предпускового подогрева;
• усилителя управления рулем;
• разных реле дополнительного подогрева и др.

Глубокое местоположение узла защиты цепей питания объясняется мерами предосторожности, поскольку здесь проходит электричество с большей сила тока – до 70 А

Проблемы с электроникой: способ диагностики и решения

Существует рекомендация: проверять предохранители после выявления неполадок в электронике. Конечно, ввиду отсутствия других очевидных причин, например, разраженного аккумулятора, попадания воды на поврежденную проводу, контакты и т. д.

Для проверки предохранительных компонентов обычно применяют:

• визуальный осмотр;
• мультиметр;
• сканер Can Clip (потребуется ноутбук).

Простое рассматривание работает хорошо, однако не всегда дает полную точность. Повреждения могут быть незаметны. Мультиметр дает правильный результат. Также он позволяет определить поврежденную проводку и неполадки в самих электроприборах.

Тестер Can Clip благодаря компьютерному диагностированию всего оборудования уберегает от лишней траты времени. В частности, по результатам диагностики можно понять, нужно ли доставать защитно-коммутационный блок или проблема в другом.

Следует помнить, что замена предохранителя не является панацеей. Она адекватна при случайных замыканиях. Если начинает выходить из строя определенное устройство, серьезная поломка только откладывается. Например, в Рено Сценик подобным образом наблюдаются проблемы со стартером: он не работает, пока не заменить предохранительный элемент, а причина – сломанное тяговое реле.

Электрика

Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов

Renault Scenic

1. При включении габаритов подрулевым переключателем в I положение ничего не происходит (габариты не горят). 2. Ближний свет во II положении переключателя горит нормально, вместе с ним горят и габариты. 3. При переключении на дальний свет (переключатель на себя до упора) — дальний загорается но не фиксируется, при отпускании переключателя — опять ближний.

Может быть кто нибудь сталкивался? Буду благодарен за совет. Сценик II (2006)

Привет, давай по порядку. 1) Дальний свет. При отводе слегка переключателя на себя происходит непосредственное моргание дальним продолжительностью ровно столько сколько ты задерживаешь его в таком положении. При отводе переключателя чуть сильнее до щелчка — он фиксируется и горит постоянно. Чтобы выключить нужно снова отвести его на себя до щелчка. Если при отводе его до явного щелчка он все же не фиксируется, то вероятно фиксирующий механизм вышел из строя или сломан. 2) Габариты. При повороте переключателя в 1 положение включаются габариты. Горит ли при этом лампочка уведомляющая об их включении на приборной панели? Если нет, то нужно ехать в сервис и продиагностировать это, так как возможно они отключены на уровне конфигурации машины в компьютере. У меня было так с передними противотуманками. Если лампочка горит, то проблема в а) лампочках или б) контактах или в) проводке. Судя по тому, что дальний свет не фиксируется возможно проблема габаритов в переключателе.

Однажды я заметил что у меня не горел один из передних габаритов. В это время у меня был открыт капот и я очень сильно хлопнул им закрывая его. В ту же секунду габарит загорелся. Видимо был плохой контакт.
