Как снять фару Шевроле Эпика? Замена лампочек габаритов
Как показывает практика, габаритной подсветки Chevrolet Epica хватает примерно на 100 000 (км) пробега или 4 года эксплуатации. В качестве оригинальных могут использоваться как традиционные лампочки накала, так и светодиодные аналоги. LED-подсветка (светодиодная) обладает более высокой интенсивностью свечения .
В работе по замене габаритных лампочек нет ничего сложного. Лампочки получится быстро поменять даже в пути, то есть в полевых условиях. За все про все уйдет максимум 20 минут. Опытные водители обязательно держат в салоне пару запасных габаритных лампочек для передних фар и пару для задних.
Процесс замены габаритных лампочек Шевроле Эпика
- Останавливаем и глушим авто.
- Начнем с передних блок фар. Открываем капот и отсоединяем минусовую клемму от АКБ.
- Сначала заменим лампочку габаритов на водительской стороне. Доступ к отсеку с габаритной лампочкой прикрыт аккумуляторным блоком. Можно снять АКБ, но проще открутить саму блок-фару. Выкручиваем крепеж (3 болтика, головка на 10).
Вынимаем блок фару и отстегиваем проводные колодки (2 проводных жгута), чтобы фару можно было удобно разместить для замены лампочки.
Габаритная подсветка спрятана за заглушкой, в модуле дальнего света (крайняя заглушка, которая ближе к центу капота). Заглушку нужно провернуть против часовой стрелки и она легко извлекается.
Лампочка габаритов находится рядом с лампочкой дальнего света. Посадочное место габаритов может быть прикрыто проводкой от дальнего света. Провода дальнего света можно отсоединить, чтобы они не мешались. Просто выдергиваем их.
Цоколь лампочки габаритов зафиксирован в посадочном месте защелкой. Цоколь нужно потянуть на себя с небольшим усилием, чтобы преодолеть силу защелки.
Достаем лампочку из цоколя, просто вынимаем ее.
- Ставим на место изношенной лампочки новую.
- Проводим сбор блок фары в обратной последовательности.
- На противоположной же стороне доступ к заглушке, за которой спрятана лампочка габаритов, ничем не ограничен. То есть блок фару с правой стороны демонтировать не нужно.
- Выкручиваем заглушку (крайнюю от центра капота).
- Достаем цоколь с изношенной лампочкой габаритов
- Извлекаем лапочку.
- Ставим новую лампочку. Фиксируем цоколь. Закрываем отсек заглушкой.
- Все, габаритная подсветка на передних блок фарах полностью заменена.
Замена габаритов в задних блок фарах
- Не спешим накидывать минусовой клемм на АКБ, пусть аккумулятор будет неактивным.
- Открываем багажное отделение.
- Начнем с водительской стороны. Блок фара держится на 2 саморезах. Выкручиваем крепеж.
Достаем блок фару. Нужно приложить небольшое усилие, чтобы извлечь блок фару, она держится на защелках.
Лампочка габаритов находится снизу. Цоколь нужно провернуть против часовой стрелки менее чем на четверть оборота и достаем лампочку в сборе. Для удобства можно извлечь все 3 лампочки, а саму блок фару отложить в сторону, чтобы не держать ее на весу.
Изношенная лампочка габаритов просто выдергивается из цоколя.
- Ставим новую лампочку.
- Проводим сбор блок фары в обратной последовательности.
- Повторяем все вышеописанные операции на противоположной стороне.
- Все, можно проверять работу лампочек и отправляться в путь.
Что было использовано при замене лампочек габаритов?
- Набор ключей
- Набор отверток
- Новые лампочки габаритов
Касательно выбора лампочек, лучше всего использовать оригинальные осветители.
Дополнительная информация
В задних блок фарах габаритная подсветка работает в паре со стоп сигналом. То есть, при нажатии на педаль тормоза, габаритная подсветка начинает светиться вдвое ярче обычного.
Блок с предохранителями в салоне эпика
Он находится с левой стороны в торцевой части приборной панели.
Общая схема
Описание
| F1 | 10 | CLUSTER2 | Комбинация приборов, блок информационного дисплея, LCM, модуль RKE, ТСМ, переключатель PNP |
| F2 | 25 | WIPER | Переключатель стеклоочистителя/ стеклоомывателя, электродвигатель стеклоочистителей, блок датчика дождя |
| F3 | 15 | ECU | Не используется |
| F4 | 10 | HVAC | ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима, привод рециркуляции |
| F5 | 10 | CLOCK | Переключатель переднего плафона освещения салона/ люка в крыше, LCM, цифровые часы |
| F6 | 10 | RADIO | Аудиосистема, модуль навигации |
| F7 | 20 | HEATING MAT | Выключатель ковриков с подогревом – водителя/ пассажира |
| F8 | 20 | AUDIO | Аудиосистема |
| F9 | 10 | CLUSTER1 | Комбинация приборов, переключатель MTC/FATC, цифровые часы, блок информационного дисплея, LCM, выключатель вставленного ключа, модуль RKE |
| F10 | 10 | SDM | SDM |
| F11 | 10 | AIR BAG | Контрольная лампа подушки безопасности/ непристегнутого ремня безопасности пассажира, датчик PPD |
| F12 | 10 | SPARE | Запасной |
| F13 | 10 | LCM | LCM |
| F14 | 20 | CIGAR | Дополнительная розетка, прикуриватель |
| F15 | 20 | SUB WOOFER | Динамик сабвуфер |
| F16 | 15 | B/UP LP | Рычаг переключателя передач, переключатель PNP, выключатель заднего хода, зеркало отсека ECM, тормозной выключатель, комбинация приборов |
| F17 | 15 | U/H J/B | ЕСМ, модуль топливного насоса, автоматическая КП в сборе с главной передачей, датчик MAF |
| F18 | 10 | BCM | ISU, переключатель стеклоочистителя /стеклоомывателя |
| F19 | 10 | OSRVM | Зеркало с электроприводом – водителя/ пассажира, переключатель MTC/FATC |
| F20 | 15 | A/D CONVERTER | Не используется |
| F21 | 15 | SSPS | Модуль SSPS |
| F22 | 15 | ALDL | DLC, выключатель открытия багажника |
| F23 | 30 | ESC | Электронный блок управления тормозами |
Краткое руководство по доступу, обслуживанию и замене предохранителей
Плавкими вставками называются расходные детали, состоящие из 3 элементов:
- корпуса из пластмассы, стекла или фарфора;
- контактной группы;
- плавкого элемента, перегорающего от повышения электрических характеристик бортовой сети.
Перед работой по замене сгоревшей перемычки нужно определить, почему это произошло.
Для этого надо выполнить такие действия:
- Найти испорченную вставку.
- Отсоединить оборудование, к которому она подключена.
- Попробовать его запустить.
Чаще всего причинами становятся:
- повышение напряжения;
- короткое замыкание из-за попавшей влаги или разрушения изоляции проводов;
- неплотный или окисленный контакт;
- применение восстановленных или контрафактных деталей;
- нарушение регламента обслуживания и т.д.
После устранения причины дефекта можно приступать к замене плавкой вставки.
Порядок действий таков:
- Припарковать машину на ровном участке дороги.
- Поставить ее на стояночный тормоз.
- Обесточить электрические приборы.
- Снять провода с клемм аккумуляторной батареи.
- Вскрыть нужный установочный бокс.
- Найти по схеме сгоревшую перемычку.
- Визуально или мультиметром убедиться в том, что она перегорела.
- Диэлектрическим инструментом или сухой рукой вытащить дефектную деталь.
- Поставить на ее место новую такого же номинала.
- Завести двигатель.
- Попытаться включить отказавшее устройство.
- Установить снятые крышки на место в случае устранения неисправности.
Обслуживание плавких вставок заключается в таких мероприятиях, как:
- регулярный осмотр и пополнение запаса вставок недостающего номинала;
- очистка контактных групп от грязи и окисления;
- проверка целостности корпусов;
- своевременная замена неисправных элементов.
Вместо калиброванных вставок запрещено применять:
- провод;
- проволоку;
- монеты;
- фольгу;
- гвозди и другие металлические стержни.
Из-за нарушения этого требования нередко происходит замыкание проводов, приводящее к возгоранию.

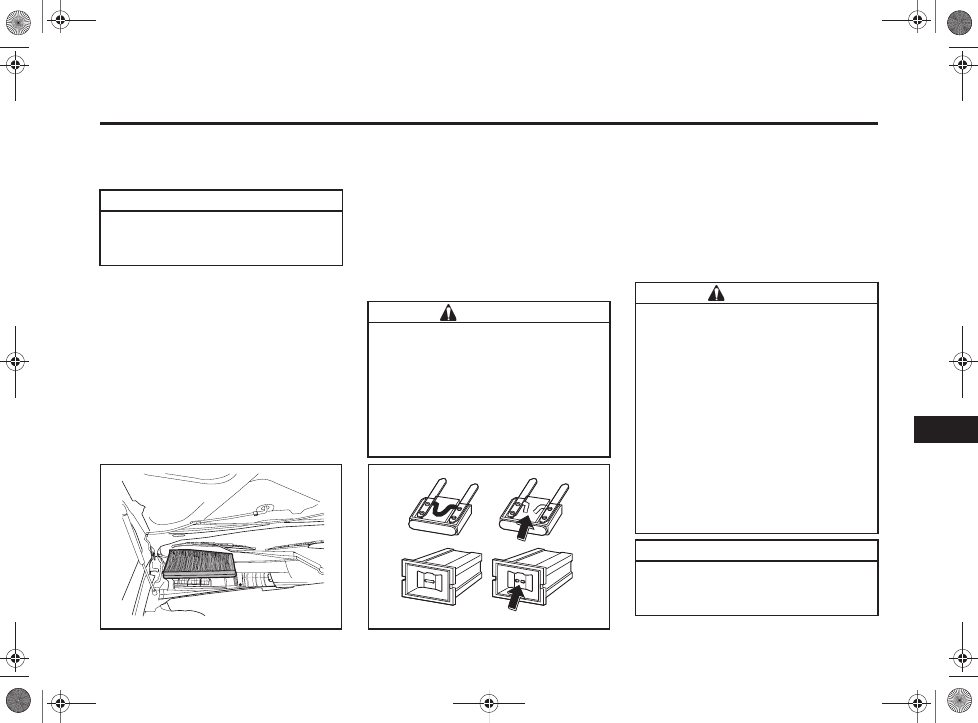

Chevrolet Epica (2007 год). Руководство — часть 59
СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 6–35
5. Замените фильтр кондиционера воздуха.
При установке нового фильтра следите
за тем, чтобы он был расположен
перпендикулярно потоку воздуха.
Замена плавкого предохранителя:
1. Откройте крышку блока плавких предохранителей.
2. Найдите перегоревший предохранитель
(по оплавившемуся элементу).
3. Удалите перегоревший предохранитель
пинцетом для предохранителей. Пинцет
для предохранителей находится в блоке
предохранителей в моторном отсеке.
• Для удаления перегоревшего предохранителя не
пользуйтесь инструментами, проводящие
электричество. Следует использовать только
специальный пинцет для предохранителей.
Использование металлических инструментов
может вызвать короткое замыкание, повредить
электрическую систему или вызвать возгорание.
Можно получить серьезную травму.
4. Выявите причину перегорания плавкого
предохранителя и устраните проблему.
5. Установите новый плавкий предохранитель,
который должен соответствовать
спецификациям в данном руководстве.
(См. раздел „Структура блока
предохранителей” далее в этом разделе.)
Установка заменителя плавкого
неправильного типа или с другим
номинальным значением тока может
привести к повреждению электрических
• Следует использовать только
предохранители, указанные в данном
руководстве, и не устанавливать
предохранители других типов или
с другими значениям максимального тока.
Невыполнение этого требования может привести
Электросхема цепи фар и корректора фар
Схема включения фар и регулятора направления пучков света фар: 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — реле фар; 4 — реле габаритного света; 5 — выключатель освещения в левом подрулевом переключателе; 6 — переключатель света фар в левом подрулевом переключателе; 7 — переключатель регулятора направления пучков света фар; 8 — лампа подсветки регулятора; 9 — комбинация приборов; 10 — регулятор яркости подсветки приборов; 11 — левая фара; 12 — правая фара; 13 — мотор-редуктор регулятора фары; 14 — лампа ближнего света (у хэтчбека нить лампы); 15 — лампа дальнего света (у хэтчбека нить лампы)
увеличить обозначения
| № РАЗЪЁМА(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С101 (контакт 21, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке С102 (контакт 11, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке С104 (контакт 24, белый) Передняя часть кузова — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке С113 (контакт 16, черный) Кузов — передняя часть кузова За кронштейном контроллера ЭСУД С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя s201 (черн.) Приборная панель За комбинацией приборов s203 (красн.) Приборная панель За кронштейном аудиосистемы s204 (пурпур.) Приборная панель За кронштейном аудиосистемы g101 ПЕРЕДНЯЯ ЧАСТЬ За левой фарой g102 ПЕРЕДНЯЯ ЧАСТЬ За правой фарой g201 Приборная панель С левой стороны блока предохранителей на приборной панели g203 Приборная панель За левым кронштейном аудиосистемы
увеличить обозначения
Passenger compartment
It is located on the left side at the end of the dashboard.
Diagram
Designation
| F1 | 10 | CLUSTER2 | Instrument cluster, information display unit, LCM, RKE module, TCM, PNP switch |
| F2 | 25 | WIPER | Wiper / Washer Switch, Wiper Motor, Rain Sensor Unit |
| F3 | 15 | ECU | Not used |
| F4 | 10 | HVAC | ISU, fan relay, MTC / FATC switch, mode select actuator, recirculation actuator |
| F5 | 10 | CLOCK | Front courtesy lamp / sunroof switch, LCM, digital clock |
| F6 | 10 | RADIO | Audio system, navigation module |
| F7 | 20 | HEATING MAT | Heated Carpet Switch – Driver / Passenger |
| F8 | 20 | AUDIO | Audio system |
| F9 | 10 | CLUSTER1 | Instrument Cluster, MTC / FATC Switch, Digital Clock, Information Display Unit, LCM, Inserted Key Switch, RKE Module |
| F10 | 10 | HR | HR |
| F11 | 10 | AIR BAG | Passenger airbag / seat belt warning lamp, PPD sensor |
| F12 | 10 | SPARE | Spare |
| F13 | 10 | LCM | LCM |
| F14 | 20 | CIGAR | Additional socket, cigarette lighter |
| F15 | 20 | SUB WOOFER | Speaker subwoofer |
| F16 | 15 | B/UP LP | Shift Lever, PNP Switch, Reverse Switch, ECM Mirror, Brake Switch, Instrument Cluster |
| F17 | 15 | U/H J/B | ECM, fuel pump module, automatic transaxle, MAF sensor |
| F18 | 10 | BCM | ISU, wiper / washer switch |
| F19 | 10 | OSRVM | Power Mirror – Driver / Passenger, MTC / FATC Switch |
| F20 | 15 | A/D CONVERTER | Not used |
| F21 | 15 | SSPS | SSPS module |
| F22 | 15 | ALDL | DLC, trunk release switch |
| F23 | 30 | ESC | Electronic brake control unit |
Chevrolet Epica. Предохранители и реле
Блок предохранителей в моторном отсеке.
1 — основной блок
2 — дополнительный (дизель)
Основной блок расположен около аккумуляторной батареи. Дополнительный блок устанавливается только для автомобилей с дизельными двигателями.
для доступа к предохранителям и реле отожмите фиксатор и снимите крышку.
Схема расположения предохранителей и реле в блоке Chevrolet Epica.
Дополнительный блок предохранителей и реле для дизельных Chevrolet Epica.
Блок предохранителей в салоне Шевроле Эпика.Блок находится с левой стороны панели приборов.
Схема расположения предохранителей в монтажном блоке.

Блоки с предохранителями и реле в моторном отсеке

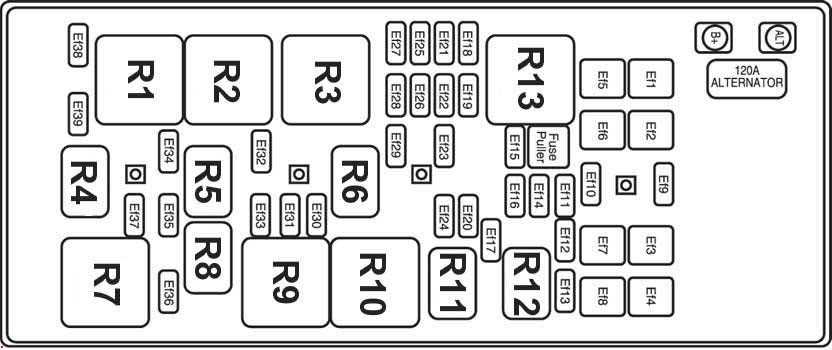

Основной блок реле и предохранителей
Главный блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.
Схема расположения предохранителей и реле в блоке шевроле эпика
Расшифровка элементов
| № | А | Название | Назначение |
| Ef1 | 30 | HVAC BLWR | Реле вентилятора |
| Ef2 | 60 | BCM BATT | Блок переключателей со встроенной логикой |
| Ef3 | 60 | ABS | Электронный блок управления тормозами |
| Ef4 | 30 | IGN1 | Замок зажигания |
| Ef5 | 20 | PWR WIDW | Электрический стеклоподъемник/ выключатель запирания двери водителя |
| Ef6 | 30 401) | COOL FAN HI | Реле высоких оборотов вентилятора системы охлаждения |
| Ef7 | 20 401) | COOL FAN LOW | Реле низких оборотов вентилятора системы охлаждения |
| Ef8 | 30 | ST/IG2 | Замок зажигания, реле стартера |
| Ef9 | 15 | SPARE | Запасной |
| Ef10 | 10 | SPARE | Запасной |
| Ef11 | 20 | SPARE | Запасной |
| Ef12 | 25 | SPARE | Запасной |
| Ef13 | 30 | SPARE | Запасной |
| Ef14 | 10 | ABS WARNING | Не используется |
| Ef15 | 20 | S/ROOF | Люк в крыше в сборе |
| Ef16 | 15 | ABS | Электронный блок управления тормозами, разъем линии подачи масла в АБС |
| Ef17 | 15 | HVAC BLWR | Фара – левая/ правая |
| Ef18 | 20 | DRIVER’S PWR WIDW | Безопасный электрический стеклоподъемник в сборе |
| Ef19 | 10 | PWR MIRROR | Многофункциональный переключатель |
| Ef20 | 10 | ILLUM RT | Фара – правая, стояночный огонь – правый, задний габаритный огонь – правый |
| Ef21 | 30 | LCM | LCM |
| Ef22 | 25 | IP FUSE | Блок предохранителей на приборной панели |
| Ef23 | 20 | STOP LAMPS | Выключатель тормоза |
| Ef24 | 10 | ILLUM LT | Фара – левая, стояночный огонь – левый, задний габаритный огонь – левый, освещение номерного знака |
| Ef25 | 30 | PWR SEAT | Выключатель сиденья водителя с электрическим приводом регулировки |
| Ef26 | 20 | FUEL | Модуль топливного насоса |
| Ef27 | 15 | ECM | ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей |
| Ef28 | 20 | IGN COIL | Бензин: Катушки зажигания 1~6 Дизель: – |
| Ef29 | 15 | HORN | Реле звукового сигнала |
| Ef30 | 15 | ENG2 | Бензин: Форсунки 1~6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3 |
| Ef31 | 20 | ENG3 | ECM |
| Ef32 | – | – | – |
| Ef33 | 15 | ENG1 | Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева |
| Ef34 | 15 | FRT FOG | Реле передней противотуманной фары |
| Ef35 | 10 | LOW BEAM LT | Фара – левая |
| Ef36 | 20 | PWR AMP | Усилитель мощности |
| Ef37 | 10 | LOW BEAM RT | Фара – правая, многофункциональный переключатель |
| Ef38 | – | – | – |
| Ef39 | 10 | A/C CMPRSR | Реле компрессора кондиционера |
| Реле | |||
| R1 | Реле управления охлаждающим вентилятором | ||
| R2 | Реле вентилятора охлаждения – высокая скорость | ||
| R3 | Реле топливного насоса | ||
| R4 | Реле электромагнитной муфты компрессора кондиционера | ||
| R5 | Реле передних противотуманных фар | ||
| R6 | Реле звукового сигнала | ||
| R7 | Реле вентилятора охлаждения – низкая скорость | ||
| R8 | Реле ближнего света | ||
| R9 | Главное реле | ||
| R10 | Реле стартера | ||
| R11 | Реле габаритного освещения | ||
| R12 | Реле дальнего света | ||
| R13 | Реле электропривода стеклоподъёмников |
Дополнительный блок для дизельных Chevrolet Epica
Вспомогательный блок предохранителей в моторном отсеке находится рядом с передней панелью.
Схема
Назначение
| 1 | PTC 3 Дополнительный отопитель |
| 2 | PTC 2 Дополнительный отопитель |
| 3 | PTC 1 Дополнительный отопитель |
| 4 | Реле подогревателя топливного фильтра |
| F1 | (40A) Дополнительный отопитель |
| F2 | (40A) Дополнительный отопитель |
| F3 | (40A) Дополнительный отопитель |
| F4 | (30A) Подогреватель топливного фильтра |
| F5 | (60A) Свечи накаливания |
Блок предохранителей блока переключателей со встроенной логикой
Таблица с расшифровкой
| A | 15 | Прерыватель |
| В | 5 | Мощность блока переключателей со встроенной логикой |
| C | 15 | Дверной замок |
| D | 25 | Передний стеклоочиститель |
| Е | 20 | Электрический стеклоподъёмник |
| F | 30 | Обогрев стекла |
Какими аккумуляторами комплектуются Фиеста и Фьюжн на заводе?
Европейское конструкторское бюро американской автомобильной марки, исходя из того, что объемы двигателей у обеих машин небольшие, решило оснастить все конфигурации на всех поколениях обеих моделей аккумулятором одного размера.
Батареи используются наиболее распространенного на рынке аккумуляторов европейского размера – 242x175x175 мм. Мощность моделей этой группы колеблется от 55 до 63 А / ч, пусковой ток – от 490 до 640 А.
Конструкция моторного отсека предполагает обратное расположение электродов на устройствах питания. Крепление осуществляется нижней прижимной пластиной, поэтому подойдут только модели с пластиковым язычком внизу устройства.
Европейская версия
Независимо от того, какой из этих чехлов у вас есть, вам нужно знать, как снять бампер, чтобы ничто и нигде не сломало и не повредило сам бампер. Как снять передний бампер на Форд Фьюжн своими руками – пошаговая инструкция 1.
Для снятия переднего бампера Fusion не требуется подъемник или смотровое отверстие, вам просто нужно иметь чистое место, чтобы припарковать машину и выполнить работу. Чтобы ничего не остывать, расстелите картон или поролон под «нижней точкой» или «краем» старой толстой куртки.
Вытащить ручник или переключить. Поднимите капот, снимите “-” клемму аккумуляторной батареи. Далее необходимо разобрать подкрылки, для этого лучше снять колесо, но если нет особого желания, то снять его не представляется возможным.
Выкрутите винты облицовки крыла звездочкой подходящего диаметра.
Аккумуляторы, подходящие для установки на Ford Fiesta и Fusion
Вот несколько моделей аккумуляторов для рассматриваемых автомобилей, на которые следует обратить внимание:
- Наиболее доступными по стоимости являются две модели от немецких производителей – Varta Blues D59 и Bosch S4 004. Следует понимать, что Varta-Bosch уже давно является единым производителем, поэтому вопрос выбора в данном случае – исключительно предпочтение для названия на клеевых устройствах. Кроме того, обе модели производятся на одном заводе в Румынии и имеют одинаковые характеристики: мощность 60 А / ч, сила тока 540 А.
- Аналогичными характеристиками обладает корейская модель Inci – Aku SUPR A 60 RS (в одном случае низкая) – мощность 60 а / ч, сила тока 540 А. Тот факт, что Inci является поставщиком «стоковых» устройств для многих мировых брендов, говорит о высокой надежности продукция этой марки.
- Отечественная продукция группы представлена высокопроизводительной моделью Maybe 60R (в малом корпусе): мощность 60 а / ч, сила тока 600 А.
- Интересное решение предлагает турецкая марка MUTLU Mega Calcium 60R: емкость аккумулятора 60 а / ч при пусковом токе при холодном запуске 540 А. Добавка кальция на свинцовые пластины аккумулятора со стороны производителя значительно увеличивает срок его службы.
- Лучшим устройством по производительности является продукт корейской компании BOST – модель Premium 63R (56377) мощностью 63 а / ч при силе тока 640 А.
Все перечисленные модели имеют обратную полярность и предназначены для фиксации с помощью нижнего фиксатора или кронштейна.
Блоки с предохранителями и реле в моторном отсеке
Основной блок реле и предохранителей
Главный блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.
Схема расположения предохранителей и реле в блоке шевроле эпика
Расшифровка элементов
| № | А | Название | Назначение |
| Ef1 | 30 | HVAC BLWR | Реле вентилятора |
| Ef2 | 60 | BCM BATT | Блок переключателей со встроенной логикой |
| Ef3 | 60 | ABS | Электронный блок управления тормозами |
| Ef4 | 30 | IGN1 | Замок зажигания |
| Ef5 | 20 | PWR WIDW | Электрический стеклоподъемник/ выключатель запирания двери водителя |
| Ef6 | 30 401) | COOL FAN HI | Реле высоких оборотов вентилятора системы охлаждения |
| Ef7 | 20 401) | COOL FAN LOW | Реле низких оборотов вентилятора системы охлаждения |
| Ef8 | 30 | ST/IG2 | Замок зажигания, реле стартера |
| Ef9 | 15 | SPARE | Запасной |
| Ef10 | 10 | SPARE | Запасной |
| Ef11 | 20 | SPARE | Запасной |
| Ef12 | 25 | SPARE | Запасной |
| Ef13 | 30 | SPARE | Запасной |
| Ef14 | 10 | ABS WARNING | Не используется |
| Ef15 | 20 | S/ROOF | Люк в крыше в сборе |
| Ef16 | 15 | ABS | Электронный блок управления тормозами, разъем линии подачи масла в АБС |
| Ef17 | 15 | HVAC BLWR | Фара – левая/ правая |
| Ef18 | 20 | DRIVER’S PWR WIDW | Безопасный электрический стеклоподъемник в сборе |
| Ef19 | 10 | PWR MIRROR | Многофункциональный переключатель |
| Ef20 | 10 | ILLUM RT | Фара – правая, стояночный огонь – правый, задний габаритный огонь – правый |
| Ef21 | 30 | LCM | LCM |
| Ef22 | 25 | IP FUSE | Блок предохранителей на приборной панели |
| Ef23 | 20 | STOP LAMPS | Выключатель тормоза |
| Ef24 | 10 | ILLUM LT | Фара – левая, стояночный огонь – левый, задний габаритный огонь – левый, освещение номерного знака |
| Ef25 | 30 | PWR SEAT | Выключатель сиденья водителя с электрическим приводом регулировки |
| Ef26 | 20 | FUEL | Модуль топливного насоса |
| Ef27 | 15 | ECM | ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей |
| Ef28 | 20 | IGN COIL | Бензин: Катушки зажигания 1~6 Дизель: – |
| Ef29 | 15 | HORN | Реле звукового сигнала |
| Ef30 | 15 | ENG2 | Бензин: Форсунки 1~6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3 |
| Ef31 | 20 | ENG3 | ECM |
| Ef32 | – | – | – |
| Ef33 | 15 | ENG1 | Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева |
| Ef34 | 15 | FRT FOG | Реле передней противотуманной фары |
| Ef35 | 10 | LOW BEAM LT | Фара – левая |
| Ef36 | 20 | PWR AMP | Усилитель мощности |
| Ef37 | 10 | LOW BEAM RT | Фара – правая, многофункциональный переключатель |
| Ef38 | – | – | – |
| Ef39 | 10 | A/C CMPRSR | Реле компрессора кондиционера |
| Реле | |||
| R1 | Реле управления охлаждающим вентилятором | ||
| R2 | Реле вентилятора охлаждения – высокая скорость | ||
| R3 | Реле топливного насоса | ||
| R4 | Реле электромагнитной муфты компрессора кондиционера | ||
| R5 | Реле передних противотуманных фар | ||
| R6 | Реле звукового сигнала | ||
| R7 | Реле вентилятора охлаждения – низкая скорость | ||
| R8 | Реле ближнего света | ||
| R9 | Главное реле | ||
| R10 | Реле стартера | ||
| R11 | Реле габаритного освещения | ||
| R12 | Реле дальнего света | ||
| R13 | Реле электропривода стеклоподъёмников |
Дополнительный блок для дизельных Chevrolet Epica
Вспомогательный блок предохранителей в моторном отсеке находится рядом с передней панелью.
Схема
Назначение
| 1 | PTC 3 Дополнительный отопитель |
| 2 | PTC 2 Дополнительный отопитель |
| 3 | PTC 1 Дополнительный отопитель |
| 4 | Реле подогревателя топливного фильтра |
| F1 | (40A) Дополнительный отопитель |
| F2 | (40A) Дополнительный отопитель |
| F3 | (40A) Дополнительный отопитель |
| F4 | (30A) Подогреватель топливного фильтра |
| F5 | (60A) Свечи накаливания |
Блок предохранителей блока переключателей со встроенной логикой
Таблица с расшифровкой
| A | 15 | Прерыватель |
| В | 5 | Мощность блока переключателей со встроенной логикой |
| C | 15 | Дверной замок |
| D | 25 | Передний стеклоочиститель |
| Е | 20 | Электрический стеклоподъёмник |
| F | 30 | Обогрев стекла |
Блок предохранителей в моторном отсеке
Он расположен в моторном отсеке, под крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| имя | использовать |
|---|---|
| ПУСТОЙ | Не используется |
| НИЗКИЙ ЛУЧ RT | Правый ближний свет |
| НИЖНИЙ СВЕТ LT | Проходящий луч левой фары |
| INT LTS | Внутреннее освещение |
| Кондиционер | Кондиционер |
| СВЕТОВОЙ ИНДИКАТОР НАПРАВЛЕНИЯ ДВИЖЕНИЯ | Фары ближнего света |
| ЛУЧ ПРИВЕТСТВИЯ | Фара дальнего света |
| ТОПЛИВО | Топливный насос, разъем канала передачи данных (DLC) |
| ECM | Катушка зажигания |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Система охлаждения с электрическим вентилятором, высокая скорость |
| BCM BATT | Модуль управления кузовом (BCM) |
| IGN 1 | Ключ зажигания (ACC: ON: START) |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Реле противотуманных фар |
| ПЕРЕКЛЮЧАТЕЛЬ ЛАМПЫ | тормозной переключатель |
| ПРЕДОХРАНИТЕЛЬ БАТАРЕИ I/P БАТАРЕЯ | Блок предохранителей приборной панели |
| ИЛЛЮМ ПТ | Освещение, правый габаритный фонарь |
| FRT DEFOG | Передний радиатор |
| ИЛЛЮМ ЛТ | Левый стоп-сигнал |
| HVAC BLWR | Двигатель вентилятора |
| IGN 2 | Ключ зажигания (START ON) |
| ДИОД ПРОТИВОТУМАННОЙ ФАРЫ | Реле противотуманных фар |
| ROG | Рог |
| PWR / MIR | Электрическое дверное зеркало |
| ДНЕВНЫЕ ХОДОВЫЕ ОГНИ | Дневные ходовые огни |
| RUS 2 | Система переменного впрыска (VIS): электронная рециркуляция отработавших газов (EEGR), соленоид выхлопных газов |
| ENG 1 | Кислородный датчик. Генератор. Модуль управления двигателем (ECM) |
| НИЗКОЕ ОХЛАЖДЕНИЕ | Электрический вентилятор охлаждения, низкая скорость |
| ABS | Электронный модуль управления тормозами (EBCM) |
| PWR / SEAT | Передние сиденья с электроприводом |
| S / ROOF | Люк в крыше |
| ECM 1 | Модуль управления двигателем (ECM), модуль управления трансмиссией (TCM), главное реле двигателя |
| REMOTE | Запасной |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| PWR WNDW | Электрические окна |
| ФУЗ ПЛР | Извлекатель предохранителей |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Электрический вентилятор охлаждения, высокая скорость |
| A/C CMPRSR | Компрессор кондиционера |
| HEADLAMP | Фара |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ ОХЛАЖДЕНИЯ | Электрическое управление вентилятором охлаждения |
| FRT FOG | Передняя противотуманная фара |
| ROG | Рог |
| Реле: | |
| ЛАМПА ИЛЛЮМ | Задний противотуманный фонарь |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| НИЗКОЕ ОХЛАЖДЕНИЕ | Электрический вентилятор охлаждения, низкая скорость |
| PWR WNDW | Электрические окна |
| ENG | Модуль управления двигателем (ECM), катушка зажигания |
Блок с предохранителями в салоне эпика
Он находится с левой стороны в торцевой части приборной панели.
Общая схема
| F1 | 10 | CLUSTER2 | Комбинация приборов, блок информационного дисплея, LCM, модуль RKE, ТСМ, переключатель PNP |
| F2 | 25 | WIPER | Переключатель стеклоочистителя/ стеклоомывателя, электродвигатель стеклоочистителей, блок датчика дождя |
| F3 | 15 | ECU | Не используется |
| F4 | 10 | HVAC | ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима, привод рециркуляции |
| F5 | 10 | CLOCK | Переключатель переднего плафона освещения салона/ люка в крыше, LCM, цифровые часы |
| F6 | 10 | RADIO | Аудиосистема, модуль навигации |
| F7 | 20 | HEATING MAT | Выключатель ковриков с подогревом — водителя/ пассажира |
| F8 | 20 | AUDIO | Аудиосистема |
| F9 | 10 | CLUSTER1 | Комбинация приборов, переключатель MTC/FATC, цифровые часы, блок информационного дисплея, LCM, выключатель вставленного ключа, модуль RKE |
| F10 | 10 | SDM | SDM |
| F11 | 10 | AIR BAG | Контрольная лампа подушки безопасности/ непристегнутого ремня безопасности пассажира, датчик PPD |
| F12 | 10 | SPARE | Запасной |
| F13 | 10 | LCM | LCM |
| F14 | 20 | CIGAR | Дополнительная розетка, прикуриватель |
| F15 | 20 | SUB WOOFER | Динамик сабвуфер |
| F16 | 15 | B/UP LP | Рычаг переключателя передач, переключатель PNP, выключатель заднего хода, зеркало отсека ECM, тормозной выключатель, комбинация приборов |
| F17 | 15 | U/H J/B | ЕСМ, модуль топливного насоса, автоматическая КП в сборе с главной передачей, датчик MAF |
| F18 | 10 | BCM | ISU, переключатель стеклоочистителя /стеклоомывателя |
| F19 | 10 | OSRVM | Зеркало с электроприводом — водителя/ пассажира, переключатель MTC/FATC |
| F20 | 15 | A/D CONVERTER | Не используется |
| F21 | 15 | SSPS | Модуль SSPS |
| F22 | 15 | ALDL | DLC, выключатель открытия багажника |
| F23 | 30 | ESC | Электронный блок управления тормозами |
Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для автомобилей шевроле эпика.
Рассмотрены автомобили Шевроле Эпика 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.
Блок предохранителей в моторном отсеке.
для доступа к предохранителям и реле отожмите фиксатор и снимите крышку.
Схема расположения предохранителей и реле в блоке шевроле эпика.
|
1 |
PTC 3 Дополнительный отопитель |
|
2 |
PTC 2 Дополнительный отопитель |
|
3 |
PTC 1 Дополнительный отопитель |
|
4 |
Реле подогревателя топливного фильтра |
|
F1 |
(40A) Дополнительный отопитель |
|
F2 |
(40A) Дополнительный отопитель |
|
F3 |
(40A) Дополнительный отопитель |
|
F4 |
(30A) Подогреватель топливного фильтра |
|
F5 |
(60A) Свечи накаливания |
Блок предохранителей в салоне Шевроле Эпика.
Блок находится с левой стороны панели приборов.
Расшифровка.
|
F1 |
(15A) Фонари заднего хода |
|
F2 |
(15A) Система управления двигателем |
|
F3 |
(25A) Очистители и омыватели |
|
F4 |
(10A) Обогреватель зеркал заднего вида на дверях |
|
F5 |
|
|
F6 |
(15A) Блок управления усилителем рулевого управления |
|
F7 |
(15A) |
|
F8 |
(30A) Система курсовой устойчивости |
|
F9 |
(10A) Электронный блок управления SRS |
|
F10 |
(10A) Электронный блок управления SRS |
|
F11 |
(10A) Запасной |
|
F12 |
(10A) Многофункциональный блок управления |
|
F13 |
(20A) предохранитель прикуривателя |
|
F14 |
(20A) Аудиосистема (сабвуфер) |
|
F15 |
(10A) Комбинация 2 |
|
F16 |
(25A) Очистители и омыватели |
|
F17 |
(15A) Электронный блок управления КПП |
|
F18 |
(10A) Система кондиционирования |
|
F19 |
(10A) часы |
|
F20 |
(10A) Аудиосистема |
|
F21 |
(20A) Подогреватель сидений |
|
F22 |
(20A) Аудиосистема |
|
F23 |
(10A) Комбинация 1 |
- < Назад
- Вперёд >
Предохранители и реле Chevrolet Epica (V250), 2006 — 2013
Большинство электрических цепей американского седана защищено плавкими предохранителями. Мощные потребители подключаются через реле. Большинство защитных элементов находятся в монтажных блоках, расположенных в салоне и под капотом.
Информация по схемам актуальна для моделей Шевроле Эпика 1-го поколения (V250) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
В салоне
Находится с водительской стороны в торцевой части панели приборов.
Общий вид блока.
| Схема салонного блока предохранителей Chevrolet Epica | ||
|---|---|---|
| № | Описание | Ток, А |
| F1 | Комбинация приборов, блок информационного дисплея, LCM, модуль RKE, ТСМ, переключатель PNP | 10 |
| F2 | Переключатель стеклоочистителя/ стеклоомывателя, электродвигатель стеклоочистителей, блок датчика дождя | 25 |
| F3 | Не используется | 15 |
| F4 | ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима, привод рециркуляции | 10 |
| F5 | Переключатель переднего плафона освещения салона/ люка в крыше, LCM, цифровые часы | 10 |
| F6 | Аудиосистема, модуль навигации | 10 |
| F7 | Выключатель ковриков с подогревом — водителя/ пассажира | 20 |
| F8 | Аудиосистема | 20 |
| F9 | Комбинация приборов, переключатель MTC/FATC, цифровые часы, блок информационного дисплея, LCM, выключатель вставленного ключа, модуль RKE | 10 |
| F10 | SDM | 10 |
| F11 | Контрольная лампа подушки безопасности/ непристегнутого ремня безопасности пассажира, датчик PPD | 10 |
| F12 | Запасной | 10 |
| F13 | LCM | 10 |
| F14 | Дополнительная розетка, прикуриватель Эпика | 20 |
| F15 | Динамик сабвуфер | 20 |
| F16 | Рычаг переключателя передач, переключатель PNP, выключатель заднего хода, зеркало отсека ECM, тормозной выключатель, комбинация приборов | 15 |
| F17 | ЕСМ, модуль топливного насоса, автоматическая КП в сборе с главной передачей, датчик MAF | 15 |
| F18 | ISU, переключатель стеклоочистителя /стеклоомывателя | 10 |
| F19 | Зеркало с электроприводом — водителя/ пассажира, переключатель MTC/FATC | 10 |
| F20 | Не используется | 15 |
| F21 | Модуль SSPS | 15 |
| F22 | DLC, выключатель открытия багажника | 15 |
| F23 | Электронный блок управления тормозами | 30 |
Engine compartment
Main box
The main fuse box in the engine compartment is located next to the coolant reservoir and battery. Closed with a plastic cover.
Assignment
| No. | Name | Appointment | |
| Ef1 | 40 | HVAC BLWR | Fan relay |
| Ef2 | 60 | BCM BATT | Switch block with built-in logic |
| Ef3 | 60 | SECTION | Electronic brake control unit |
| Ef4 | 30 | IGN1 | Egnition lock |
| Ef5 | 20 | PWR WIDW | Power window / driver door lock switch |
| Ef6 | 30 40 1) | COOL FAN HI | Cooling Fan High Speed Relay |
| Ef7 | 20 40 1) | COOL FAN LOW | Cooling fan low speed relay |
| Ef8 | 30 | ST/IG2 | Ignition switch, starter relay |
| Ef9 | 15 | SPARE | Spare |
| Ef10 | 10 | SPARE | Spare |
| Ef11 | 20 | SPARE | Spare |
| Ef12 | 25 | SPARE | Spare |
| Ef13 | 30 | SPARE | Spare |
| Ef14 | 10 | ABS WARNING | Not used |
| Ef15 | 20 | S/ROOF | Sunroof assembly |
| Ef16 | 15 | SECTION | ECM, ABS oil supply line connector |
| Ef17 | 15 | HVAC BLWR | Headlight – left / right |
| Ef18 | 20 | DRIVER’S PWR WIDW | Safe power window assembly |
| Ef19 | 10 | PWR MIRROR | Multifunction switch |
| Ef20 | 10 | RT SPST | Headlight – right, parking light – right, rear side light – right |
| Ef21 | 30 | LCM | LCM |
| Ef22 | 25 | IP FUSE | Dashboard fuse box |
| Ef23 | 20 | STOP LAMPS | Brake switch |
| Ef24 | 10 | RU SPST | Headlight – left, parking light – left, tail light – left, license plate lighting |
| Ef25 | 30 | PWR SEAT | Driver’s seat switch with electric adjustment |
| Ef26 | 20 | FUEL | Fuel pump module |
| Ef27 | 15 | ECM | ECM, engine main relay, automatic transaxle |
| Ef28 | 20 | IGN COIL | Gasoline: Ignition coils 1 ~ 6 Diesel: – |
| Ef29 | 15 | HORN | Horn relay |
| Ef30 | 15 | ENG2 | Gasoline: Injectors 1 ~ 6, Vehicle Speed Sensor (VSS), Carbon Filter Purge Solenoid Valve Diesel: ECM, VSS, PTC-1/2/3 Heater Relay |
| Ef31 | 20 | ENG3 | ECM |
| Ef32 | – | – | – |
| Ef33 | 15 | ENG1 | Gasoline: EGR Solenoid, Generator, ECM, VIM Solenoid, Oxygen Sensor, CMP Sensor, MAF Sensor, Carbon Filter Vent Solenoid Diesel: Boost Control Actuator, CMP Sensor, Throttle Valve Actuator, EGR Solenoid, Fuel Heater Relay , WIF sensor, glow plug controller |
| Ef34 | 15 | FRT FOG | Front fog lamp relay |
| Ef35 | 10 | LOW BEAM LT | Headlight – left |
| Ef36 | 20 | PWR AMP | Amplifier |
| Ef37 | 10 | LOW BEAM RT | Headlight – right, multifunction switch |
| Ef38 | – | – | – |
| Ef39 | 10 | A/C CMPRSR | A / C compressor relay |
| Relay | |||
| R1 | Cooling fan control relay | ||
| R2 | Cooling Fan Relay – High Speed | ||
| R3 | Fuel pump relay | ||
| R4 | A / C compressor electromagnetic clutch relay | ||
| R5 | Front fog lamp relay | ||
| R6 | Horn relay | ||
| R7 | Cooling Fan Relay – Low Speed | ||
| R8 | Low beam relay | ||
| R9 | Main relay | ||
| R10 | Starter relay | ||
| R11 | Side light relay | ||
| R12 | High beam relay | ||
| R13 | Power window relay |
Additional box
The sub-fuse box in the engine compartment is located next to the dash panel.
Diagram
Designation
| 1 | PTC 3 Auxiliary heater |
| 2 | PTC 2 Auxiliary heater |
| 3 | PTC 1 Auxiliary heater |
| 4 | Fuel filter heater relay |
| F1 | (40A) Auxiliary heater |
| F2 | (40A) Auxiliary heater |
| F3 | (40A) Auxiliary heater |
| F4 | (30A) Fuel filter heater |
| F5 | (60A) Glow plugs |
Logic Switch Box
Decoding
| A | 15 | Breaker |
| B | 5 | Integrated Logic Switch Block Power |
| C | 15 | Door lock |
| D | 25 | Front wiper |
| E | 20 | Electric window regulator |
| F | 30 | Heating glass |
Предохранители и реле Chevrolet Epica
Рассмотрены автомобили Chevrolet Epica/Tosca 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.
Блок предохранителей в моторном отсеке.
Основной блок расположен около аккумуляторной батареи. Дополнительный блок устанавливается только для автомобилей с дизельными двигателями.
для доступа к предохранителям и реле отожмите фиксатор и снимите крышку.
Схема расположения предохранителей и реле в блоке шевроле эпика.
Реле электропривода стеклоподъёмников
Реле реостата подсветки комбинации приборов
Реле системы управления двигателем
охлаждающий вентилятор — высокая скорость
реле управления охлаждающим вентилятором
Реле электромагнитной муфты компрессора кондиционера
охлаждающий вентилятор – низкая скорость
(30А) Электродвигатель вентилятора отопителя
(60А) Многофункциональный блок управления
(20А) Электропривод стеклоподъемников
(30А/40А) Электродвигатель вентилятора системы охлаждения
(20А/40А) Электродвигатель вентилятора системы охлаждения
