Блок предохранителей и реле шевроле каптива

БЛОК ПРЕДОХРАНИТЕЛЕЙ CHEVROLET CAPTIVA I C100,C140 ВНЕДОРОЖНИК ЗАКРЫТЫЙ

Для идентификации автомобиля и достоверного подбора блок предохранителей Chevrolet Captiva I C100,C140 Внедорожник закрытый, следует внимательно выбрать модификацию транспортного средства

Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр – дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Реле и предохранители Шевроле Круз седан, хетчбек, универсал (1.6 и 1.8): схемы блоков

Предохранители предназначены для разрушения, поскольку они предотвращают перегрузку всей системы. Они являются благородными жертвами электрического мира.

Найдите панель предохранителей вашего автомобиля. Возможно, вам потребуется разобрать руководство пользователя, но их обычно можно найти под рулевым колесом. Также имеет смысл заглянуть под капот. Необходимо снять крышку панели предохранителей шевроле круз. Внутри вы увидите ряд цветов и чисел, которые обозначают разные силы тока, в то время как диаграмма (обычно на обратной стороне обложки) покажет, на что каждый плавкий предохранитель действует в вашем автомобиле. Найдите предохранитель который перегорает. Если элемент выбило, внутренняя часть обычно будет черной или металлическая нить может быть сломана. Если темно, вам может понадобиться фонарик, чтобы сделать это быстрее. Достаем сломанный предохранитель, если известна его точная распиновка. Вы можете использовать различные инструменты, чтобы извлечь перегоревший предохранитель

Предохранители могут легко ломаться, и сломанный предохранитель намного сложнее вытащить, чем полностью неповрежденный

Вставьте новый, заменяющий плавкий предохранитель (или запасные предохранители) правильной силы тока — обратите внимание на панель плавкого предохранителя и руководство пользователя. Использование предохранителя неправильной силы тока может вызвать серьезные проблемы в схеме. Храните несколько дополнительных плавких предохранителей различной силы

Храните несколько дополнительных плавких предохранителей различной силы

В пробке вы всегда можете извлечь предохранитель из менее используемой функции с той же силой тока и использовать ее для чего-то более насущного, но это всего лишь временное решение. Например, если плавкий предохранитель для ваших стеклоподъемников перегорает, и в прогнозе нет дождя, заберите рабочий предохранитель, выделенный для заднего стекла, и используйте его для стеклоподъемников. Просто дважды проверьте, что силы тока для каждого из них одинаковы. Запустите зажигание, чтобы проверить, окупилась ли успехом ваша работа. Если тот же самый плавкий предохранитель выйдет со строя, вскоре после замены или вообще не сработает, возможно, настало время для поездки к механику для диагностики.

Где находятся предохранители на Шевроле Круз

Заменить предохранители Шевроле Круз самостоятельно, после изучения предлагаемого нами материала сможет даже начинающий автолюбитель. Сам процесс простой и, зная, что и где расположено, можно справиться за каких-нибудь пять-десять минут.

Предохранители в автомобиле расположены в достаточно доступных местах. Для того чтобы до них добраться не нужно снимать громоздких узлов или демонтировать сложные системы. Первый находится в подкапотном пространстве с правой стороны сзади, возле аккумуляторной батареи.

Второй, в салоне слева, за бардачком

Сначала можно попытаться устранить проблему самостоятельно.

Блок предохранителей Chevrolet Cruze

Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска

Где находится монтажный блок предохранителей.
Под капотом — цифра 12
Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.
На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок
В монтажном блоке закреплен пинцет для извлечения и замены предохранителей

Прежде чем заменить предохранитель в chevrolet cruze выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику.

Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем.

Назначение и сила тока предохранителей указана в таблице ниже.

Для того чтобы заменить предохранитель в блоке моторного отсека шевроле круз зацепите пинцетом предохранитель и извлеките его из разъема
Затем установите новый предохранитель
Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону
Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке chevrolet cruze с открытой крышкой

Предохранители под капотом

Главный блок с реле с и предохранителями

Он расположен в левой части моторного отсека, рядом с аккумуляторном. Для доступа надо отодвинуть 3 защёлки на крышке и убрать её.

Схема

Описание

1	15	Модуль управления коробкой передач
2	15	Модуль управления двигателем
3	–	Не используется
5	15	Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода воздуха и температуры воздуха на впуске, датчик скорости вторичного вала КПП
6	30	Реле стеклоочистителя ветрового стекла
7	–	Не используется
8	15	Топливные форсунки
9	15	Катушка зажигания, топливные форсунки
10	15	Модуль управления двигателем, датчик скорости вторичного вала КПП
11	10	Подогреваемые лямбда-датчики
12	30	Двигатель стартера
13	7.5	Выпускной электромагнитный клапан адсорбера системы улавливания паров топлива (EVAP)
14	–	Не используется
15	–	Не используется
16	7.5	Датчик качества воздуха
17	5	Модуль диагностики и контроля подушек безопасности
18	10	Модуль управления топливным насосом
19	–	Не используется
20	20	Реле топливного насоса
21	30	Двигатели привода окон, передняя дверь
22	–	Не используется
23	–	Не используется
24	30	Двигатели привода окон, передняя дверь
25	–	Не используется
26	40	Электронный блок управления тормозной системы (ЕВСМ)
27	30	Приемник устройства дистанционного управления блокировкой дверей
28	40	Сетка заднего антизапотевателя
29	–	Не используется
30	15	Электронный блок управления тормозной системы (ЕВСМ)
31	20	Контроллер кузова
32	20	Контроллер кузова
33	30	Модуль системы управления подогревом сиденья
34	25	Модуль управления потолочным люком
35	30	Аудиоусилитель
36	–	Не используется
37	10	Фара – правая дальнего света
38	10	Фара – левая дальнего света
39	–	Не используется
40	–	Не используется
41	–	Не используется
42	20/30	Реле вентилятора радиатора, электродвигатель вентилятора радиатора
43	–	Не используется
44	–	Не используется
45	30/40	Реле высокой скорости вентилятора радиатора, электродвигатель вентилятора радиатора
46	10	Реле охлаждающего вентилятора
47	10	Подогреваемые датчики кислорода, корпус дроссельной заслонки
48	15	Противотуманные фары, передние
49	–	Не используется
50	–	Не используется
51	15	Звуковой сигнал
52	5	Комбинация приборов
53	10	Внутреннее зеркало заднего вида
54	5	Выключатель блок-фар, дополнительный электрический отопитель, модуль управления системой отопления, вентиляции и кондиционирования
55	7.5	Переключатели окон, передний, переключатель зеркала
56	15	Насос омывателя лобового стекла
57	15	Модуль управления замком рулевой колонки
58	–	Не используется
59	30	Топливный подогреватель
60	7.5	Наружные зеркала заднего вида
61	–	Не используется
62	10	Реле муфты компрессора кондиционера, муфта компрессора кондиционера
63	–	Не используется
64	5	Модуль диагностики и контроля подушек безопасности
65	–	Не используется
66	–	Не используется
67	20	Модуль управления топливным насосом
68	–	Не используется
69	5	Контроллер кузова
70	5	Датчик дождя
71	–	Не используется
Реле
R1	Муфта компрессора кондиционера воздуха
R2	Стартер
R3	Вентилятор охлаждения
R4	Управление скоростью работы стеклоочистителя ветрового стекла
R5	Стеклоочиститель ветрового стекла
R6	Не используется
R7	Трансмиссия
R8	Топливный насос
R9	Средняя скорость 1 охлаждающего вентилятора
R10	Средняя скорость 2 охлаждающего вентилятора
R11	Не используется
R12	Управление скоростью вентилятора охлаждения (или в блоке реле – под капотом)
R13	Реле высокой скорости охлаждающего вентилятора
R14	Не используется
R15	Главное реле зажигания
R16	Реле подогревателя топлива
R17	Антизапотеватель заднего стекла
Примечание: Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока.
–	Реле звукового сигнала
–	Реле насоса омывателя лобового стекла
–	Реле передней противотуманной фары
–	Реле дальнего света блок-фар

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

Схема

Расшифровка

1	100	Блок предохранителей – панель приборов
2	100	Блок предохранителей – панель приборов
3	80	Рулевой привод с электрическим усилителем (EPS) (NJ1)
4	–	Не используется
5	250	Блок плавких предохранителей – дополнительная батарея
6	250/500	Двигатель стартера

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

Реле низкой скорости вентилятора системы охлаждения;
Реле низкой скорости вентилятора системы охлаждения;
Реле регулировки скорости вентилятора охлаждения.

Блок с предохранителями и реле в моторном отсеке

Но находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.

F1	Управление двигателем
F2	Управление двигателем
F3	электронный блок управления
F4	основной вентилятор
F5	топливо
F6	Полный привод*
F7	Вспомогательное реле
F8	Стоп
F9	Кондиционер воздуха Компонент/ Зажигание 1
F10	Люк*
F11	Противоугонная система
F12	Система очистки запотевших окон
F13	Левая фара ближнего света
F14	Правая фара ближнего света
F15	Двигатель 3
F16	Левосторонние стояночные фонари
F17	Омыватель фар
F18	TCM
F19	Правосторонние стояночные фонари
F20	Резервный
F21	Резервный
F22	Резервный
F23	Резервный
F24	Компонент кондиционера воздуха
F25	Звуковой сигнал
F26	Передние противотуманные фары
F27	Основной
F28	Стартер
F29	ABS
F30	ABS
F31	Стеклоочиститель
F32	Запуск
F33	Сиденье с электроприводом
F34	Аккумуляторная батарея
F35	Фары дальнего света
F36	Задний очиститель
R1	Вспомогательное реле вентилятора
R2	Реле топливной системы
R3	Реле частоты вращения стеклоочистителей
R4	Реле системы очистки запотевших окон
R5	Верхнее/ нижнее реле
R6	Реле омывателя фар
R7	Основное реле
R8	Основное реле вентилятора
R9	Управляющее реле вентилятора
R10	Реле вентилятора
R11	Реле стояночных фонарей
R12	Реле стартера
R13	Реле кондиционера воздуха
R14	Реле звукового сигнала
R15	Реле стеклоочистителей
R16	Реле противотуманных фар
R17	Реле фар дальнего света

Общая схема

Расшифровка

№	А	Назначение
Блок питания: 30 В(+)
Ef1	20	Электромотор заднего стеклоочистителя
Ef2	60	Блок предохранителей на приборной панели (главный аккумуляторной батареи)
Ef3	40	Блок предохранителей на приборной панели (зажигание IGN II), электровентилятор
Ef4	40	Контроллер ABS
Ef5	20	Реле стартера
Ef6	30	Обогрев стекла задней откидной двери
Ef7	40	Блок предохранителей на приборной панели (реле ACC/RAP, реле «Работа/Пуск»)
Ef8	30	Вентилятор охлаждения, доп.
Ef9	30	Вентилятор охлаждения, осн.
Блок питания: главное реле
Ef10	20	Контроллер ЭСУД
Ef11	15	Двигатель LD9: Клапан продувки адсорбера супб, клапан рециркуляции выхлопных газов (LERG), датчик положения распределительного вала (CP)

Двигатель LLW: Привод дроссельной заслонки, привод давления наддува, датчик положения распределительного вала (CMP)

Двигатель LLW: Контроллер ЭСУД

Двигатель LLW: Контроллер свечей предпускового подогрева, вентилятор охлаждения (доп., осн., управление), реле компрессора кондиционера, доп. блок предохранителей в моторном отсеке

Зачем менять предохранитель кондиционера на Шевроле Каптива?

.Итак, начнем наш контент о расположении предохранителя кондиционера вашего Chevrolet Captiva благодаря его изменению. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. По правде говоря, если ваш не работает кондиционер на шевроле каптива Более того, если вы уже перезарядили его, проверили на предмет возможных утечек в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что причиной является предохранитель. Вы должны знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Chevrolet Captiva . Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить все еще не повреждена, с помощью очень простой визуальной проверки. В общем, вам захочется заменить предохранитель кондиционера Шевроле Каптива, когда он больше не работает без видимой причины .

Устройство реле и его предназначение в автомобиле

Принцип действия любого стандартного реле в автомобиле – это замыкание или коммутация двух контактов на силовой электрической цепи при помощи электромагнитного поля. Замыкание контактов напрямую через выключатель потребует использования толстых проводов и приведет к падению напряжения во всей бортовой сети. Коммутатор с электромагнитной катушкой внутри позволяет малым током замкнуть нужный контакт и подать напряжение на участок цепи. Через него в автомобиле Шеви Нива запитаны фары, вентиляторы отопления и охлаждения, стеклоподъемники, стартер и другие узлы.

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

исключается самопроизвольный ток утечки в бортовой системе;
надежное управление всеми электродвигателями;
быстрый и гарантированный запуск электрических механизмов;
защита сети от перегрузки.

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.

Предохранители шевроле каптива и блоки реле со схемами и описанием

ШевролеКомментарии: 5

Шевроле каптива поступила на рынок в 2006 году под обозначением С100 и выпускалась в 2007, 2008, 2009, 2010 году.

Блок с предохранителями и реле в моторном отсеке

Но находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.

С100

Схема

Описание

F1	Управление двигателем
F2	Управление двигателем
F3	Электронный блок управления
F4	Основной вентилятор
F5	Топливо
F6	Полный привод*
F7	Вспомогательное реле
F8	Стоп
F9	Кондиционер воздуха /Зажигание 1
F10	Люк*
F11	Противоугонная система
F12	Система очистки запотевших окон
F13	Левая фара ближнего света
F14	Правая фара ближнего света
F15	Двигатель 3
F16	Левосторонние стояночные фонари
F17	Омыватель фар
F18	TCM
F19	Правосторонние стояночные фонари
F20	Резервный
F21	Резервный
F22	Резервный
F23	Резервный
F24	Компонент кондиционера воздуха
F25	Звуковой сигнал
F26	Передние противо – туманные фары
F27	Основной
F28	Стартер
F29	ABS
F30	ABS
F31	Стеклоочиститель
F32	Запуск
F33	Сиденье с электро приводом
F34	Аккумуляторная батарея
F35	Фары дальнего света
F36	Задний очиститель
R1	Вспомогательное реле вентилятора
R2	Реле топливной системы
R3	Реле частоты вращения стеклоочистителей
R4	Реле системы очистки запотевших окон
R5	Верхнее/ нижнее реле
R6	Реле омывателя фар
R7	Основное реле
R8	Основное реле вентилятора
R9	Управляющее реле вентилятора
R10	Реле вентилятора
R11	Реле стояночных фонарей
R12	Реле стартера
R13	Реле кондиционера воздуха
R14	Реле звукового сигнала
R15	Реле стеклоочистителей
R16	Реле противотуманных фар
R17	Реле фар дальнего света

С140

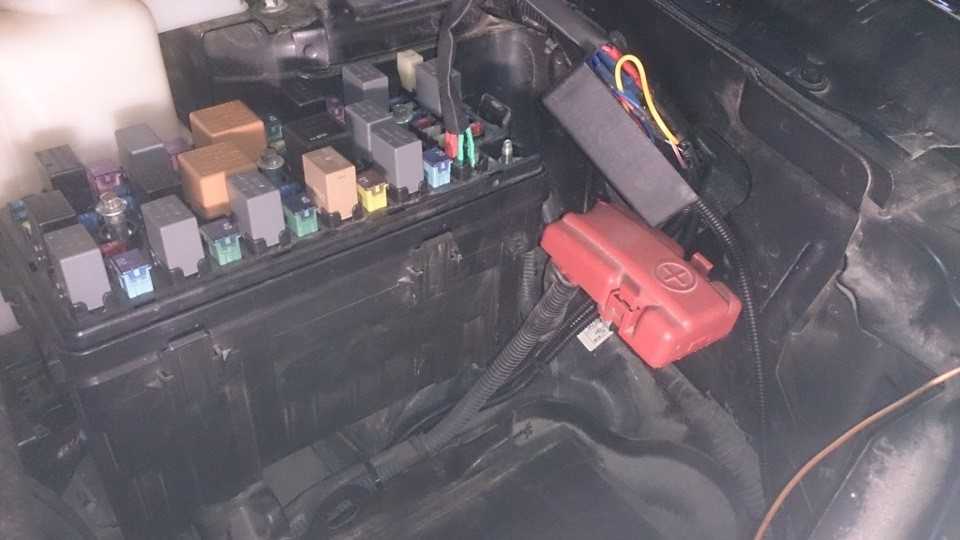

Фотография

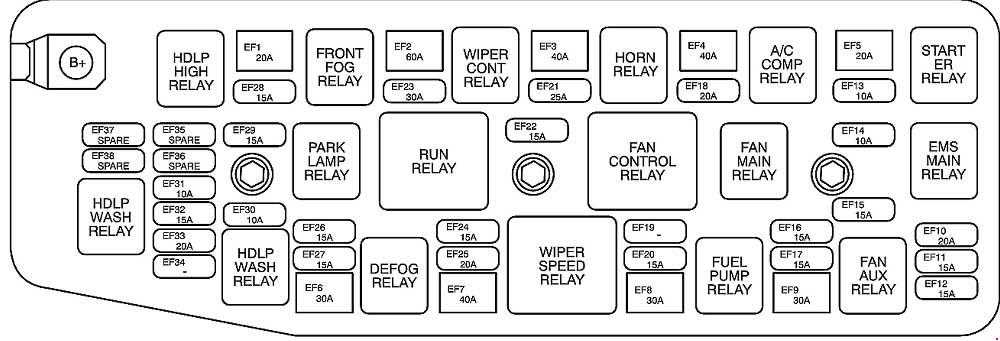

Схема

Перевод обозначения на русский

ABS	Антиблокировочная тормозная система
A/C	Система климатконтроля, кондиционер
BATT1	Коробка предохранителей приборной панели
BATT2	Коробка предохранителей приборной панели
BATT3	Коробка предохранителей приборной панели
BCM	Блок управления электронными системами кузова
ECM	Контроллер ЭСУД
ECM PWR TRN	Контроллер ЭСУД, двигатель и трансмиссия
ENG SNSR	Датчики системы управления двигателем
EPB	Электрический стояночный тормоз
FAN1	Охлаждающий обдув
FAN3	Охлаждающий обдув
FRT FOG	Передние противотуманные фары
FRT WPR	Передний стеклоочиститель
FUEL/VAC	Топливный насос, вакуумный насос
HDLP WASHER	Омыватель фар
HI BEAM LH	Дальний свет (левая блокфара)
HI BEAM RH	Дальний свет (правая блокфара)
HORN	Звуковой сигнал
HTD WASH/ MIR	Подогрев жидкости омывателя, обогрев наружных зеркал
IGN COIL A	Катушка зажигания
IGN COIL B	Катушка зажигания
LO BEAM LH	Ближний свет (левая блокфара)
LO BEAM RH	Ближний свет (правая блокфара)
PRK LP LH	Стояночный свет (левая блокфара)
PRK LP RH	Стояночный свет (правая блокфара)
PWM FAN	ШИМ-сигнал управления вентилятором
REAR DEFOG	Обогрев заднего стекла
REAR WPR	Задний стеклоочиститель
SPARE	–
STOP LAMP	Стоп-сигналы
STRTR	Стартер
TCM	Блок управления трансмиссией
TRLR PRL LP	Стояночные огни прицепа

Вспомогательный блок предохранителей в моторном отсеке

Только дизельных моделей.

Схема

Назначение

AF1	60А Контроллер свечей предпускового подогрева
AF2	30А Реле нагревателя топливного фильтра
AF3	40А Реле PTC-1
AF4	40А Реле PTC-2
AF5	40А Реле PTC-3

Блок в салоне шевроле каптива

В салоне автомобиля он находится c левой стороны у ног пассажира, закрыт защитной крышкой.

С100

Схема

Описание

F1	AP01 / Дополнительная розетка
F2	Подогреватель передних сидений
F3	Аудиосистема
F4	Кондиционер воздуха
F5	Блок управления электронными компонентами кузова
F6	Дверной замок
F7	Указатель поворота правая сторона
F8	Указатель поворота левая сторона
F9	Стоп
F10	Омыватели Фар
F11	Кондиционер
F12	Блок управления электронными компонентами кузова
F13	Блок управления электронными компонентами кузова
F14	Зажигание: S/W
F15	Задний противотуманный фонарь
F16	Подушка безопасности (AIR BAG)
F17	Передний омыватель
F18	Замок передних дверей
F19	Дополнительная розетка
F20	Блок управления трансмиссией
F21	Двигатель
F22	Ближний свет
F23	Стеклоподъемник
F24	Нагреватель наружных зеркал
F25	Панель приборов
F26	Зажигание 1
F27	ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG)
F28	Складное зеркало*
F29	Предохранитель прикуривателя chevrolet captiva
F30	Электрический стеклоподъемник со стороны пассажира
F31	Электрический стеклоподъемник со стороны водителя
F32	Часы
R1	Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка
R2	Зажигание: ON/START

С140

Общая схема с описанием

Дополнительная информация

В данном видео наглядно показана решение проблемы не работающего света фары путем замены реле на автомобиле chevrolet сaptiva.

Руководство по эксплуатации

Не нашли ответ на свой вопрос? Получите больше информации о эксплуатации шевроле каптива изучив инструкцию: “скачать”

Блок в салоне шевроле каптива

С салоне автомобиля он находится c левой стороны у ног пассажира, закрыт защитной крышкой.

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Описание

p, blockquote 20,0,0,1,0 —>

F1	AP01
F2	Нагревательный коврик*
F3	Аудиосистема
F4	Кондиционер воздуха
F5	BCM (VB1)
F6	Дверной замок
F7	BCM (VB6)
F8	BCM (VB3)
F9	BCM (VB4)
F10	BCM (VB5)*
F11	AIRCOND
F12	BCM (VB2)
F13	BCM (VB7)
F14	Зажигание: S/W
F15	Задний противотуманный фонарь
F16	Подушка безопасности (AIR BAG)
F17	Передний омыватель
F18	Замок передних дверей
F19	AP02
F20	TCM*
F21	Двигатель
F22	XBCM*
F23	Стеклоподъемник
F24	Нагреватель наружных зеркал
F25	Панель приборов
F26	Зажигание 1
F27	ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG)
F28	Складное зеркало*
F29	Предохранитель прикуривателя chevrolet captiva
F30	Электрический стеклоподъемник со стороны пассажира
F31	Электрический стеклоподъемник со стороны водителя
F32	Часы
R1	Компонент реле кондиционера воздуха/Несъемная вспомогательная электрическая розетка
R2	Зажигание: ON/START

Общая схема с описанием

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Блок предохранителей и расшифровка

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Каптива:

электронный блок управления.

Кондиционер воздуха Компонент/Зажигание 1.

Система очистки запотевших окон.

Левая фара ближнего света.

Правая фара ближнего света.

Левосторонние стояночные фонари.

Правосторонние стояночные фонари.

Компонент кондиционера воздуха.

Передние противотуманные фары.

Фары дальнего света.

Вспомогательное реле вентилятора.

Реле топливной системы.

Реле частоты вращения стеклоочистителей.

Реле системы очистки.

Реле омывателя фар.

Основное реле вентилятора.

Управляющее реле вентилятора.

Реле стояночных фонарей.

Реле кондиционера воздуха.

Реле звукового сигнала.

Реле противотуманных фар.

Реле фар дальнего света. У шевроле каптива с дизельными двигателями в моторном отсеке есть дополнительный блок предохранителей, расположенный в центре передней панели.

RELAY F/F HTR. Блок предохранителей и реле в салоне chevrolet captiva.

Данный блок расположен слева в ногах переднего пассажира за пластиковой крышкой.

Задний противотуманный фонарь.

Подушка безопасности (AIR BAG).

Замок передних дверей.

Нагреватель наружных зеркал.

ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG).

Предохранитель прикуривателя chevrolet captiva.

Электрический стеклоподъемник со стороны пассажира.

Электрический стеклоподъемник со стороны водителя.

Компонент реле кондиционера воздуха/Несъемная вспомогательная электрическая розетка.

Блок предохранителей и расшифровка

Блок предохранителей под капотом расположен между аккумулятором и бачком антифриза. Он представляет собой черный ящик с крышкой, под которой расположены реле и предохранители.

Схема расположения предохранителей в блоке предохранителей под капотом автомобиля Captiva:

F1	Управление двигателем
F2	Управление двигателем
F3	Электронный блок управления
F4	главный вентилятор
F5	топливо
F6	Полный привод*
F7	Вспомогательное реле
F8	Остановить
F9	Компонент кондиционера/зажигание 1
F10	Солнечная крыша*
F11	Противоугонная система
F12	Система очистки запотевших окон
F13	Левый стоп-сигнал
F14	Правый стоп-сигнал
F15	Двигатель 3
F16	Левый стоп-сигнал
F17	Омыватель фар
F18	TCM
F19	Правый стоп-сигнал
F20	Резервное копирование
F21	Резервное копирование
F22	В режиме ожидания
F23	В режиме ожидания
F24	Компонент кондиционера
F25	Зуммер
F26	Передние противотуманные фары
F27	Главная
F28	Стартер
F29	ABS
F30	ABS
F31	Стеклоочиститель ветрового стекла
F32	Стартап
F33	Сиденье Электрическое сиденье
F34	Аккумулятор аккумулятор
F35	Фары дальнего света
F36	Задний стеклоочиститель
R1	Реле вспомогательного вентилятора
R2	Реле топливной системы
R3	Реле стеклоочистителя
R4	Реле стеклоочистителя
	Реле стеклоочистителя
R5	Верхнее/нижнее реле
R6	Реле омывателя фар
R7	Главное реле
R8	Реле главного вентилятора
R9	Реле управления вентилятором
R10	Реле вентилятора
R11	Реле стояночного света
R12	Реле стартера
R13	Реле кондиционера
R14	Реле зуммера
R15	Реле стеклоочистителя
R16	Реле противотуманных фар
R17	Реле дальнего света

Дизельный двигатель Chevrolet Captiva имеет дополнительный блок предохранителей в моторном отсеке, в центре передней панели.

F1	ПТК 3
F2	ПТК 2
F3	ПТК 1
F4	F/F HTR
F5	GPCU
R1	PTC РЕЛЕ 3
R2	PTC 2 РЕЛЕ
R3	PTC 1 РЕЛЕ
R4	F/F HTR RELAY

Блок предохранителей и реле на автомобиле chevrolet captiva.

Блок расположен с левой стороны за пластиковой крышкой у ног переднего пассажира.

F1	AP01
F2	Нагревательный мат*.
F3	Аудиосистема
F4	Система кондиционирования воздуха
F5	BCM (VB1)
F6	Дверной замок
F7	BCM (VB6)
F8	BCM (VB3)
F9	BCM (VB4)
F10	BCM (VB5)*.
F11	AIRCOND
F12	BCM (VB2)
F13	BCM (VB7)
F14	Зажигание: S/W
F15	Задний противотуманный фонарь
F16	Подушка безопасности
F17	Система омывателя ветрового стекла
F18	Замок передней двери
F19	AP02
F20	TCM*
F21	Двигатель
F22	XBCM*
F23	Электрические окна
F24	Обогрев наружных зеркал
F25	Панель приборов
F26	Зажигание 1
F27	AIRBAG
F28	Складное зеркало*.
F29	предохранитель прикуривателя chevrolet captiva
F30	Электрическое окно со стороны пассажира
F31	Электрический стеклоподъемник со стороны водителя
F32	Часы
R1	Релейный элемент A/C / съемная вспомогательная электрическая розетка
R2	Зажигание: ВКЛ/ЗАПУСК

Расположение предохранителей и реле на Шевроле Каптива

Кроссовер среднего размера был впервые выпущен в Южной Корее компанией General Motors на платформе CM Theta.

Тип кузова – С100 (2006 г.) и С140 (2011 г.). В таком формате Каптива выпускалась до 2011 г. В 2012 г. на авто была установлена новая подвеска, объем двигателя увеличился до 3 л.
