Почему полезно разбираться в автоэлектрике

Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах – замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь. Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту “карусель” значительные суммы денег (что кстати иногда не гарантирует положительного результата). По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное – уметь их читать и понимать.

Руководство по обслуживанию и эксплуатации

Больше информации можете получить изучив инструкцию по эксплуатации шевроле эпика: “скачать”

Epica — седан бизнес-класса (класс Е согласно европейской классификации) корейского производителя GM Daewoo. Модель была представлена на Женевском Моторшоу вместе с новинкой Captiva в феврале 2006 года. В данном материале мы подробно рассмотрим схемы предохранителей Шевроле Эпика первого поколения (V250) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Находится с водительской стороны в торцевой части панели приборов.

Общий вид блока.

Схема салонного блока предохранителей Chevrolet Epica
№	Описание	Ток, А
F1	Комбинация приборов, блок информационного дисплея, LCM, модуль RKE, ТСМ, переключатель PNP	10
F2	Переключатель стеклоочистителя/ стеклоомывателя, электродвигатель стеклоочистителей, блок датчика дождя	25
F3	Не используется	15
F4	ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима, привод рециркуляции	10
F5	Переключатель переднего плафона освещения салона/ люка в крыше, LCM, цифровые часы	10
F6	Аудиосистема, модуль навигации	10
F7	Выключатель ковриков с подогревом — водителя/ пассажира	20
F8	Аудиосистема	20
F9	Комбинация приборов, переключатель MTC/FATC, цифровые часы, блок информационного дисплея, LCM, выключатель вставленного ключа, модуль RKE	10
F10	SDM	10
F11	Контрольная лампа подушки безопасности/ непристегнутого ремня безопасности пассажира, датчик PPD	10
F12	Запасной	10
F13	LCM	10
F14	Дополнительная розетка, прикуриватель Эпика	20
F15	Динамик сабвуфер	20
F16	Рычаг переключателя передач, переключатель PNP, выключатель заднего хода, зеркало отсека ECM, тормозной выключатель, комбинация приборов	15
F17	ЕСМ, модуль бензонасоса Epica, автоматическая КП в сборе с главной передачей, датчик MAF	15
F18	ISU, переключатель стеклоочистителя /стеклоомывателя	10
F19	Зеркало с электроприводом — водителя/ пассажира, переключатель MTC/FATC	10
F20	Не используется	15
F21	Модуль SSPS	15
F22	DLC, выключатель открытия багажника	15
F23	Электронный блок управления тормозами	30

В моторном отсеке

Основной (1) находится рядом с АКБ. Дополнительный (2) устанавливается только на дизели.

Схемы монтажных блоков предохранителей американского автопроизводителя Шевроле, так же их расшифровка и расположение.

Модель	Модификация
Aveo	T300, 2011 — 2015
T200/T250, 2002 — 2011
Blazer	GMT360, 2001 — 2010
S-10, 1995 — 2005
Bolt	EV, 2015 — 2021
Captiva	C140, 2011 — 2015
C100, 2006 — 2011
Cobalt	T250, 2011 — 2021
Cruze	J400, 2016 — 2019
J300, 2008 — 2015
Epica	V250, 2006 — 2013
Lacetti	J200, 2004 — 2013
Lanos	T100, 1997 — 2017
Niva	21236, 2009 — 2020
21236, 1998 — 2009
Orlando	J309, 2009 — 2015
Rezzo	KLAU, 2000 — 2008
Spark	M300, 2010 — 2015
M200, 2006 — 2010
M200, 2005 — 2006
Tahoe	K2UC, 2013 — 2021
GMT900, 2006 — 2014
Tahoe, 1987 — 2000
Tracker	3, 2013 — 2018
2, 1998 — 2004
Volt	1, 2010 — 2015

В большинстве моделей Шевроле в монтажных блоках расположены реле и предохранители, которые находятся в салоне и в подкапотном пространстве. Они нужны для защиты электрооборудования (к примеру, прикуривателя) и проводов от выхода их из строя при прохождении через них тока большей силы. Чаще всего это приводит к короткому замыканию цепи.

• P240c ошибка мерседес акпп

• Схема замка багажника мазда 6

• Не сбрасываются ошибки в эбу приора

• Ошибка 0500 газель 405

• Электрические схемы управления стартером

Как заменить поврежденный предохранитель?

Узнать о подробностях проверки и замены предохранителей Toyota Corona/Caldina можно из специальной инструкции, подготовленной производителем

Обратите внимание на иллюстрации и табличные данные. Они очень важны для того, чтобы не ошибиться во время снятия и установки деталей. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Avensis / Corona (T210, T220) (1997, 1998, 1999, 2000, 2001, 2002)

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Avensis / Corona (T210, T220) (1997, 1998, 1999, 2000, 2001, 2002).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
• Всегда используйте оригинальные предохранители Toyota или аналогичные.
• Не модифицируйте предохранители или блоки предохранителей.
• Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру или в ремонтную мастерскую Toyota или к другому квалифицированному и оборудованному специалисту для осмотра.

Пассажирское отделение

Левый руль

1. Блок предохранителей
2. Реле подогрева сиденья
3. Дополнительный блок предохранителей
4. Реле передних противотуманных фар
5. Блок реле
6. Реле обогревателя
7. Реле дневных ходовых огней
8. Центр J / B
9. ЭБУ двигателя (M / T) или ЭБУ двигателя и ECT (A / T)
10. Дополнительный релейный блок
11. Усилитель кондиционера (автоматический)
12. Реле размыкания цепи
13. Усилитель кондиционера (ручной)
14. Узел датчика центральной подушки безопасности
15. ЭБУ беспроводного дверного замка
16. ЭБУ электронного ключа зажигания
17. Интеграционное реле

Правый руль

1. ЭБУ беспроводного дверного замка
2. ЭБУ электронного ключа зажигания
3. Блок предохранителей
4. Интеграционное реле
5. Блок реле
6. Реле обогревателя
7. Узел датчика центральной подушки безопасности
8. ЭБУ системы защиты от кражи
9. Усилитель кондиционера (ручной)
10. Реле размыкания цепи
11. Дополнительный блок предохранителей
12. Усилитель кондиционера (автоматический)
13. Дополнительный релейный блок
14. ЭБУ двигателя (M / T) или ЭБУ двигателя и ECT (A / T)
15. Центр J / B
16. Реле передних противотуманных фар

Схема блока предохранителей в салоне

Панель предохранителей расположена за лотком для монет на стороне водителя приборной панели.

Иногда возникают ситуации, когда требуется произвести замену предохранителей или реле в каком-либо из блоков автомобиля Тойота Карина. Несмотря на надежность японского транспортного средства, в электрической системе можете случиться сбой, из-за чего произойдет перегрев элемента, который отвечает за безопасность работы устройств автомобиля. Этим элементом и являются предохранители или реле.

Определить наличие неисправности в предохранителе можно только визуально, поэтому придется открыть блок и найти нужный элемент. Основные признаки наличия проблемы – потемнение корпуса и образование дефектов детали, представленных в виде разрывов соединения.

Перед тем, как проводить замену, стоит принять во внимание несколько советов:

• Замену необходимо осуществлять пинцетом. И желательно, чтобы он был не металлическим и маленьким. Таким образом, это не только обеспечит безопасность того, кто заменяет деталь, но также сохранит целостность электрических систем и самого предохранителя.
• Заменяемая деталь должна представлять собой аналог вышедшей из строя. Большинство автолюбителей возят с собой в автомобиле набор запасных предохранителей и реле. Определить, какой именно элемент необходим, поможет схема на крышке блока, а также нумерация предохранителей в самом агрегате.
• Если проблема возникла в плавких предохранителях, то необходимо также учитывать, что неисправность может возникнуть и во вставках.

Для замены предохранителя потребуется, в первую очередь, отключить мотор автомобиля, а также аккумулятор для того, чтобы прекратить подачу электрического тока по сети. Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента.

Тойота Карина E – автомобиль, заслуживший доверие большинства автолюбителей. Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства.

Блоки в салоне

Блок в панели приборов

В левом торце приборной панели, за защитной крышкой находится блок с предохранителями.

Фото – пример

Схема

Назначение

150A Электропитание: Задний блок силовых предохранителей
21	25/30A Блок управления задней правой двери
22	Блок управления передней правой двери
23	30A Блок управления регулировки сиденья с функцией памяти, передний пассажир
24	25A Кабельный наконечник электроцепи клеммы 30, Keyless-Go
25	25A Автономный отопитель защищен через концевую кабельную муфту:( Отопитель STH)
5A Дополнительная защита через предохранитель переключателя автономного отопителя:
Приемный блок дистанционного радиоуправления автономным отопителем STH
26	7,5A CD-чейнджер
27	5A Реле клеммы 15 (с 2007 года)
28	5A Аудиосистема
Блок-панель управления с дисплеем системы COMAND (Япония)
15A Панель управления аудиомодуля и навигационного блока (Audio 50 APS)
15A Блок-панель управления с дисплеем системы COMAND
29	15A Кабельный наконечник электр. цепи клеммы 30
15A Блок управления преобразователя постоянного напряжения (до 2003 года)
Эл7,5Aектронный модуль рулевой колонки
7,5A Блок управления EZS
30	7,5A Диагностический разъём
31	5A Верхняя блок-панель управления
5A Разделительное реле отключаемых потребителей (2006 год)
7,5A Блок управления SAM с модулем реле и предохранителей со стороны водителя (до 2006 года)
32	25/30A Блок управления задн. лев. двери
33	25/30A Блок управления передней левой двери
34	30A Блок управления регулировки водительского сиденья с функцией памяти
35	5A Блок управления системы определения массы пассажиров (WSS) (с 2007 года; США)
36	25A Блок управления подогрева и вентиляции сидений
37	7,5/15A Блок управления AIRmatic с системой ADS
38	7,5A Реле подголовников NECK-PRO
39	5A Блок управления нижней блок-панели управления
40	5A Верхняя блок-панель управления (до 2006 года)
10A Блок управления подогрева и вентиляции сидений
41	5A Блок управления центрального интерфейса
42	7,5A Разделительное реле отключаемых потребителей (до 2006 года)
Блок управления ME (двигатели 112, 113)
Реле клеммы 87, двигатель (двигатели: 629, 642, 646 EVO)
Блок управления SAM с модулем реле и предохранителей со стороны водителя (двигатели 271, 272, 628, 629, 642, 646, 647, 648)
Блок управления CNG (двигатель 271)

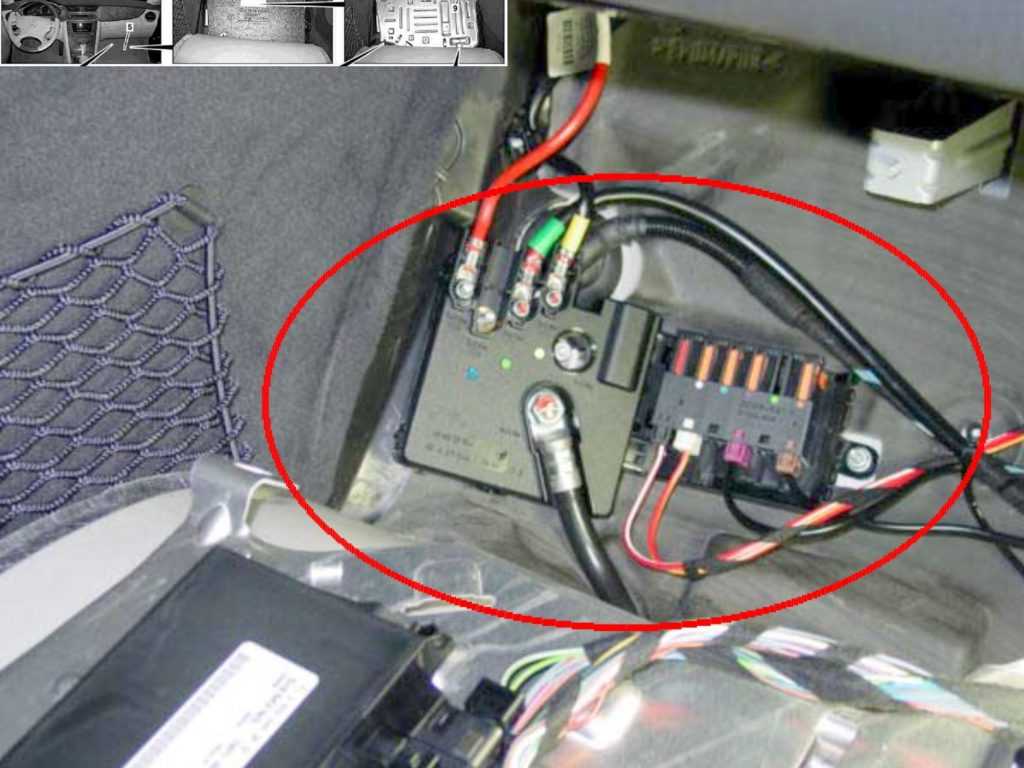

Блок под панелью приборов

Данный блок предохранителей находится в пространстве ног переднего пассажира. Для доступа надо убрать обшивку и защитную крышку.

Схема

Расшифровка

68	200A Дополнительный подогреватель (двигатели 629, 642, 646, 647, 648)
69	150A Выходной каскад предпускового подогрева (двигатели 646, 647, 648)
150A Конец времени накаливания свечи (двигатели 629, 642, 646)
70	150A Реле дополнительной аккумуляторной батареи
Точка пуска двигателя от постороннего источника энергии (с 2007 года; тип 211.2)
71	100A Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором (двигатели 112, 113, 156, 271, 272, 273, 629, 642, 646, 647, 648)
72	50A Гидравлический блок SBC
73	40A Гидравлический блок SBC
40A Блок управления ESP (с 2007 года)
74	40A Реле AIRMATIC
75	40A Блок управления SAM, со стороны пассажира
76	40A Реле продувки катализатора (2003 год; двигатели 113.990 (E55 AMG))
40A Передний правый реверсивный натяжитель ремня безопасности (PRE-SAFE)
77	40A Блок рециркуляции воздуха системы отопления
Блок управления солнечного генератора
Электромотор вентилятора (с 2007 года)

Предохранители моторного отсека Chevrolet Spark (M300)

Блок предохранителей в моторном отсеке находится со стороны водителя рядом с аккумуляторной батареей. Чтобы получить доступ к предохранителям, нажмите на выступ в передней части крышки и поднимите крышку.

№	(А)	Название
F1UA	50	Реле антизапотевателя заднего стекла, блок предохранителей — приборная панель
F1UB	15	Переключатель аварийной сигнализации
F2UA	30	Выключатель зажигания
F2UB	15	Модуль управления двигателем, катушка зажигания 1, катушка зажигания 2, катушка зажигания 3, катушка зажигания 4, модуль катушки зажигания, модуль управления K103 LPG
F3UA	40	Выключатель зажигания
F3UB	15	Подогреваемый кислородный датчик, клапан рециркуляции отработавших газов, электромагнитный клапан продувки паров топлива (EVAP), подогреваемый кислородный датчик 1, датчик положения распределительного вала, подогреваемый кислородный датчик 2
F4UA	50	Электронный модуль управления тормозной системой (EBCM)
F4UB	10	Модуль управления двигателем, модуль управления коробкой передач (MFL)
F5UA	20	Реле обогрева сиденья
F5UB	–	Не используется
F6UA	30	Реле высокой скорости вентилятора охлаждения
F6UB	15	Модуль управления двигателем, катушка зажигания 1, катушка зажигания 2, катушка зажигания 3, катушка зажигания 4, модуль катушки зажигания, модуль управления сжиженным газом
F7UA	40	Электронный модуль управления тормозной системой (EBCM)
F7UB	10	Муфта компрессора кондиционера
F8UA	–	Не используется
F8UB	20	Резистор вентилятора охлаждения
F9UA	30	Реле стартера
F9UB	15	Реле топливного насоса
F10UB	10	Лампа номерного знака, задний фонарь — левый, габаритный фонарь/указатели поворота — левый, привод корректора фар — левый
F11UB	10	Стояночный фонарь/указатели поворота – правый, привод корректора фар – правый, задний фонарь – правый, реле освещения салона
F12UB	20	Фара в сборе — правая, Фара в сборе — левая, Комбинация приборов
F13UB	10	Фара в сборе — левая, переключатель регулировки положения фар
F14UB	10	Фара в сборе – правая
F15UB	10	Реле звукового сигнала, выключатель приоткрытого капота
F16UB	10	Реле передних противотуманных фар
Реле
R1	Реле кондиционера
R2	Главное реле двигателя
R3	Реле высокого напряжения вентилятора
R4	Реле гетеродина вентилятора
R5	Реле передних противотуманок
R6	Реле топливного насоса
R7	Реле дальнего света фар
R8	Реле LO фары
R9	Реле звукового сигнала
R10	Реле обогрева сиденья
R11	Реле стартера

Предохранитель прикуривателя для Шевроле Спарк ( Chevrolet Spark )

Марка:
—
AC
ACURA
AEBI
AIXAM
ALFA ROMEO
ALLGAIER
ALPINA
ALPINE
AMC
ARMATRAC
ARO
ARTEGA
ASHOK LEYLAND
ASIA MOTORS
ASKAM (FARGO/DESOTO)
ASTON MARTIN
ASTRA
AUDI
AUSTIN
AUSTIN-HEALEY
AUTO UNION
AUTOBIANCHI
AVIA
AYATS
BARKAS
BAUTZ
BCS
BEDFORD
BENTLEY
BERKHOF
BERTONE
BITTER
BM TRACTORS
BMC
BMW
BOND
BORGWARD
BOVA
BRANSON TRACTORS
BREDAMENARINIBUS
BRISTOL
BUCHER
BUGATTI
BUICK
CADILLAC
CALLAWAY
CARBODIES
CARON
CARRARO
CASE IH
CATERHAM
CHALLENGER
CHECKER
CHEVROLET
CHRYSLER
CITROEN
CLAAS
DACIA
DAEWOO
DAF
DAIHATSU
DAIMLER
DALLAS
DE LOREAN
DE TOMASO
DENNIS
DEUTZ-FAHR
DODGE
DONGFENG
DONGFENG (DFAM)
DROGMOLLER
DURSO
EBRO
ERF
FAHR
FAP
FAW JIEFANG
FENDT
FERRA
FERRARI
FIAT
FISKER
FODEN TRUCKS
FORD
FORD OTOSAN
FORD USA
FOTON
FSO
GAZ
GEELY
GEO
GINAF
GINETTA
GLAS
GMC
GOLDONI
GRUAU
GUELDNER
HEULIEZ
HINDUSTAN
HINO
HOBBYCAR
HOLDEN
HONDA
HUMMER
HYUNDAI
INDIGO
INFINITI
INNOCENTI
INTERNATIONAL HARV.
IRISBUS
IRIZAR
IRMSCHER
ISDERA
ISH
ISUZU
IVECO
JAGUAR
JCB
JEEP
JENSEN
JOHN DEERE
KAMAZ
KAVZ
KIA
KING LONG
KIOTI
KRAMER
KTM
KUBOTA
LADA
LAMBORGHINI
LANCIA
LAND ROVER
LANDINI
LANDWIND (JMC)
LDV
LEXUS
LIGIER
LINCOLN
LOTUS
LTI
MAGIRUS-DEUTZ
MAHINDRA
MAN
MARCOS
MASERATI
MASSEY FERGUSON
MAYBACH
MAZ
MAZ-MAN
MAZDA
MC CORMICK
MCLAREN
MCW
MEGA
MERCEDES-BENZ
METROCAB
MG
MIDDLEBRIDGE
MINELLI
MINI
MITSUBISHI
MITSUOKA
MORGAN
MORRIS
MOSKVICH
MULTICAR
NEOPLAN
NEW HOLLAND
NISSAN
NSU
OLDSMOBILE
OLTCIT
OPEL
OPTARE
OSCA
OTOKAR
PADANE
PANOZ
PANTHER
PASQUALI
PAYKAN
PEUGEOT
PIAGGIO
PININFARINA
PLAXTON
PLYMOUTH
PONTIAC
PORSCHE
PREMIER
PROTON
PUCH
RANGER
RAYTON FISSORE
RELIANT
RENAULT
RENAULT TRUCKS
RILEY
ROLLS-ROYCE
ROVER
RUF
SAAB
SAME
SANTANA
SCANIA
SEAT
SETRA
SHAANXI
SHACMAN
SHELBY
SINOTRUK (CNHTC)
SIPANI
SKODA
SMART
SOLARIS
SPECTRE
SPYKER
SSANGYONG
STANDARD
STEYR
STREETSCOOTER
SUBARU
SUZUKI
TALBOT
TATA
TAZZARI
TEMSA
TERBERG-BENSCHOP
TESLA
THINK
TOYOTA
TRABANT
TRIUMPH
TVR
UAZ
UMM
URALAZ
VAN HOOL
VAUXHALL
VECTOR
VISEON
VOLKSWAGEN
VOLVO
WARTBURG
WESTFIELD
WIESMANN
WOLSELEY
YAGMUR
YULON
ZASTAVA
ZAZ
ZETOR

Модель:
—
10
20
A
AGILE
ALERO
ASTRA
ASTRO
AVALANCHE
AVEO
BEL
BERETTA
BLAZER
BONANZA
C-K
C15
C1500
C20
C2500
C30
C35
C3500
CALIBRA
CAMARO
CAPRICE
CAPTIVA
CAVALIER
CELTA
CHEVETTE
CHEVY
CHEYENNE
CITY
CLASSIC
COBALT
COLORADO
COMBO
COMMODORE
CORSA
CORSICA
CORVETTE
CRUZE
ENJOY
EPICA
EQUINOX
EVANDA
EXPRESS
FORESTER
G10
G20
G30
GRAND
HHR
IMPALA
IPANEMA
K1500
K2500
K3500
KADETT
KALOS
LACETTI
LANOS
LOVA
LUMINA
LUV
MALIBU
MARAJO
MATIZ
MERIVA
MODEL
MONTANA
MONTE
MONZA
MW
NIVA
NOMAD
NOVA
NUBIRA
OMEGA
ONIX
OPALA
OPTRA
ORLANDO
PRISMA
PRIZM
R1500
R3500
REZZO
S10
SAIL
SENS
SILVERADO
SONORA
SPACE
SPARK
SPIN
SS
SUBURBAN
TAHOE
TAVERA
TIGRA
TORNADO
TRACKER
TRAILBLAZER
TRANS
TRAVERSE
TRAX
TROOPER
UPLANDER
V10
VECTRA
VENTURE
VERANEIO
VIVA
VIVANT
VOLT
ZAFIRA

Поколение:
—
(M300)

Модификация:
—

Годы выпуска:

Двигатель:

Почему не работает прикуриватель на Лада Гранта

Прикуриватель на Лада Гранта может не работать по нескольким причинам. Во-первых, возможно плохой контакт на разъеме прикуривателя. Для решения этой проблемы необходимо проверить усики, чтобы они не замыкали и не повредили контакты. Кроме того, может быть обрыв в проводке, что также приведет к неработоспособности прикуривателя. Необходимо проверить наличие +12В на разъеме прикуривателя. В случае отсутствия питания на прикуривателе, необходимо проверить проводку. Если все эти проблемы были устранены, но прикуриватель все еще не работает, возможно он сам неисправен и требует ремонта или замены. В любом случае, перед ремонтом нужно провести диагностику, чтобы определить точную причину неисправности.

Fuse Layout Chevrolet Spark 2016-2022

Cigar lighter (power outlet) fuse in the Chevrolet Spark is located in the Instrument panel fuse box (see fuse “APO” (Auxiliary power outlet)).

Table of Contents

Instrument Panel Fuse Box

It is located in the instrument panel (on the driver’s side), behind the lid.

Fuse box diagram

Assignment of the fuses and relays in the interior fuse box

Name	Description
ONSTAR	OnStar
HVAC CNTR/ECC	HVAC Control Module/ Electronic Climate Control
IPC	Instrument panel cluster
TCM	Transmission control module
RDO	Radio
BCM1 (AT S&S)	Body control module 1 (CVT stop and start)
SBSA/RPA	Side Blind Spot Alert / Rear Park Assist
DLC	Data link connector
ESCL	Electric steering column lock
SDM	Sensing and diagnostic module
TRANSD	TRANSD / DC-DC converter
AQI	2019-2020: Air quality ionizer 2021-2022: Virtual Key Pass System Module
ETCS	Electronic toll collection system
LPM	Linear power module
PEPS	Passive entry/ Passive start
DLIS (Non AT S&S)	Discrete logic ignition switch (non-CVT stop and start)
FCA	Forward collision alert
IPC	Instrument panel cluster
RLAD	Reflected LED alert display
HLLD SW	Headlamp leveling switch
FRT PWR WNDW	Front power window
REAR PWR WNDW	Rear power window
Blank	Not Used
MTA	Automated manual transmission module
APO	Auxiliary power outlet
S/ROOF	Sunroof
CGM	Central gate module (2018)
Blank	Not Used
BCM8	Body control module 8
BCM7	Body control module 7
BCM6	Body control module 6
BCM5	Body control module 5
BCM4	Body control module 4
BCM3	Body control module 3
BCM2 (Non AT S&S)	Body control module 2 (non-CVT stop and start)
BCM1 (Non AT S&S)	Body control module 1 (non-CVT stop and start)
DLIS (AT S&S)	Discrete logic ignition switch (CVT stop and start)
SWC BKLT	Steering wheel controls backlighting
Blank	Not Used
TRANS (200/ 400W) / LOGISTICS	DC DC converter/ Logistics
EXP PWR WNDW	Driver express power window
BLWR	Blower motor
HTD/SEAT	Front heated seats
HVAC CNTR	HVAC module
HTD/STR	Heated steering wheel
BCM2 (AT S&S)	Body control module 2 (CVT stop and start)
RLY1	Logistics relay
RLY2	Accessory/ Retained accessory power relay
RLY3	Interruptible retained accessory power relay
RLY4	Run relay

Advertisements

Fuse box diagram

Assignment of the fuses and relays in the engine compartment

№	Description
1	Liftgate latch
2	2016-2018: Not Used. 2019-2022: Transmission output speed sensor
3	Rear defogger
4	Exterior rearview mirror heater
5	Sunroof
6	Continuously variable transmission control module
7	Mass air flow sensor
8	2016-2018: Auxiliary heater pump. 2019-2022: Not Used
9	ABS valve
10	Regulated voltage control
11	Rear vision camera
12	Not Used
13	Not Used
14	Engine control module/ Transmission control module
15	Fuel injection control module/ Starter motor
16	Fuel pump motor
17	Engine control module 1
18	Engine control module 2
19	Injector/lgnition
20	A/C system
21	Intelligent battery sensor
22	Electric steering column lock
23	Cooling fan — low
24	2016-2018: Not Used. 2019-2022: Virtual key pass system sensor
25	Exterior rearview mirror motor control
26	Engine control module/ Transmission control module battery
27	Canister vent solenoid
28	2016-2018: Brake pedal switch. 2019-2022: Not Used
29	Automatic occupant sensing
30	Headlamp leveling motor
31	Horn
32	Front fog lamps
33	Left high-beam headlamp
34	Right high-beam headlamp
35	2016-2018: Not Used. 2019-2020: Virtual key pass system module 2021-2022: Air Quality Ionizer
36	Rear wiper
37	Left cornering lamp
38	Washer motor
39	Right cornering lamp
40	Not Used
41	2016-2018: Not Used. 2019-2022: Virtual key pass system sensor
42	Starter 2
43	In-panel bussed electrical center
44	Automated manual transmission
45	Starter 1
46	ABS pump
47	Cooling fan — high
48	Front wiper motor
49	Accessory/ Retained accessory power
Relay
RLY1	Rear defogger
RLY2	Transmission control module
RLY3	Fuel pump motor
RLY4	Starter 2
RLY5	A/C system
RLY6	2016-2018: Auxiliary heater pump. 2019-2022: Not Used
RLY7	Cooling fan — low
RLY8	Run/Crank
RLY9	2016-2018: WR/TRN. 2019-2022: Powertrain
RLY10	Starter 1
RLY11	Cooling fan — high
RLY12	Front fog lamps

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Электросхемы? – разберется даже школьник!

Встретив впервые принципиальную электрическую схему автомобиля, я понял, что принципы ее построения и обозначение на ней элементов – стандартизированы, и те элементы, которые присутствуют во всех автомобилях – обозначаются одинаково, независимо от производителя автомобиля. Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот.

Графические обозначения элементов схемы могут слегка отличаться, к тому же бывают черно-белые варианты исполнения и цветные. Но буквенное обозначение везде одинаково. Помимо принципиальных электрических схем полезно иметь схемы, на которых обозначено физическое расположение (в пространстве) на кузове различных жгутов, разъемов и точек заземления – это поможет вам быстро отыскать их. Итак, давайте взглянем на примеры таких схем, а потом приступим к описанию их элементов.

Пример принципиальной электрической схемы автомобиля

На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом.  Важно понимать, что если два элемента на такой схеме изображены рядом друг с другом – на самом кузове они могут быть совершенно в разных местах

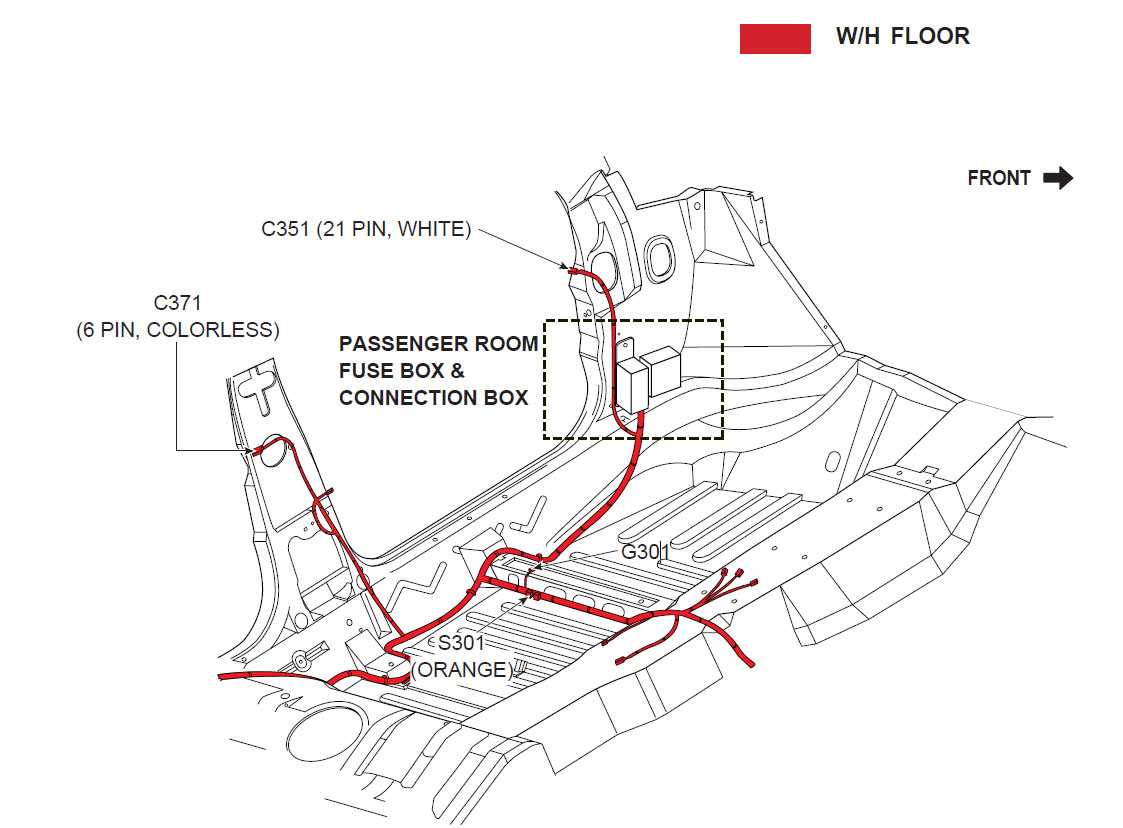

Схематическое расположение электрических компонентов на кузове

Такая схема несет другой тип информации: трассировка кабельных кос и приблизительное расположение разъемов на кузове.

Трехмерная точная схема расположения электрических компонентов автомобиля

Встречаются и такие схемы, на которых уже точно показано, как и куда проходят кабельные трассы в кузове автомобиля, а также точки заземления.

Какой предохранитель отвечает за вентилятор печки приора

Приора, как автомобиль, имеет множество различных систем и устройств, которые осуществляют его работу. Одной из таких систем является вентиляционная система, а именно вентилятор печки, который регулирует температуру в салоне. В случае, если данный вентилятор перестал работать, возникает вопрос — какой предохранитель в данном случае необходимо проверить. Оказывается, ответ на этот вопрос прост — необходимо проверить предохранитель цепи питания электровентилятора отопителя, который имеет силу 40 А. Однако следует также учесть, что второй предохранитель, который отвечает за цепь питания компрессора, также может повлиять на работу данного устройства. В любом случае, для корректной работы вентиляционной системы автомобиля, необходимо регулярно проводить диагностику, обращаться к специалистам и следить за исправностью всех узлов и компонентов.
