Где я могу найти предохранитель звукового сигнала на шевроле тахо?

Блок с предохранителями и реле под капотом

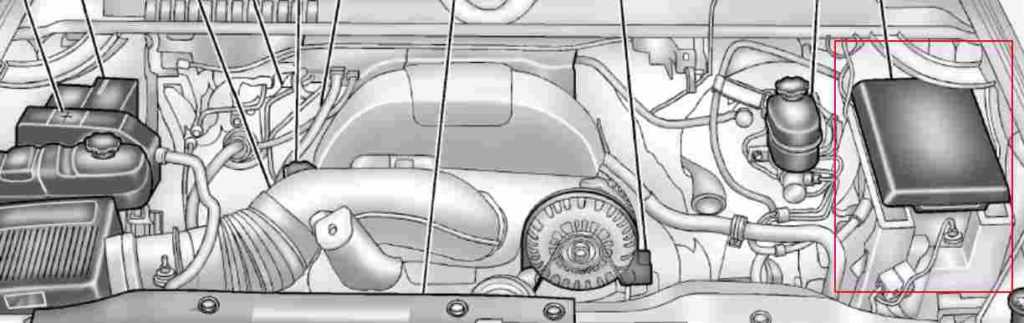

В моторном отсеке данный блок  находится со стороны водителя. Для доступа к блоку предохранителей/реле снимите крышку.

Фото блока предохранителей на Tahoe 840

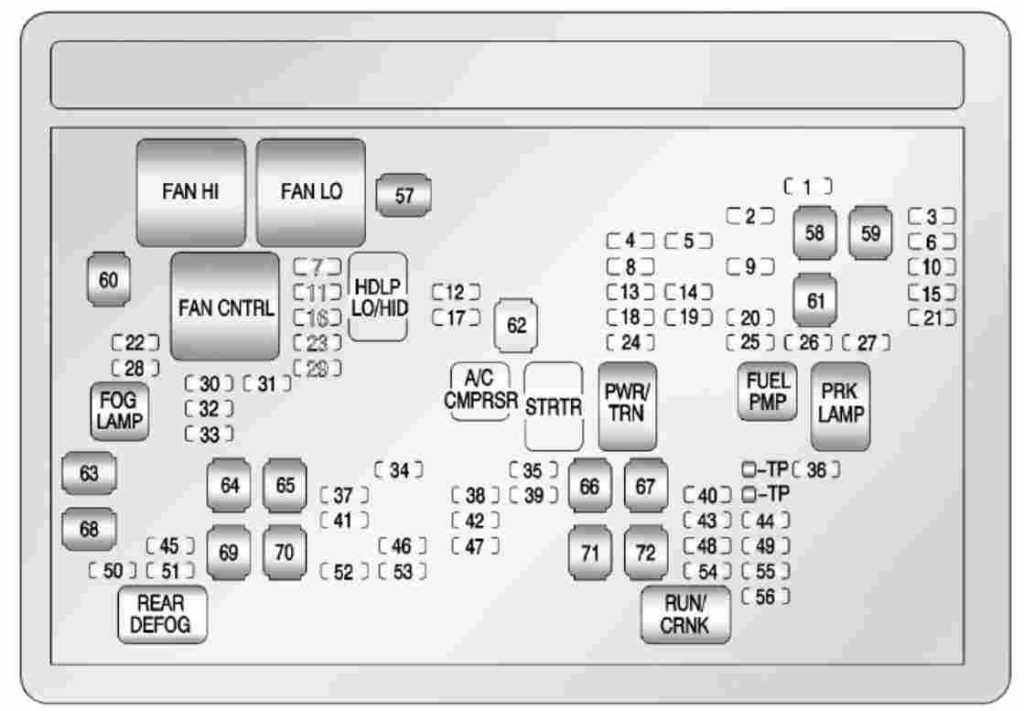

Схема вариант 1

Схема вариант 2

Схема вариант 3

Схема вариант 4 (последнее поколение)

Общее описание элементов

VSES /ECAS	Компрессор системы автоматического регулирования положения кузова
IGNA	Зажигание
IGNB
LBEC 1	Левый электрический центр шинной архитектуры; модули левых дверей; контроллер систем кузова; модуль аварийного светового сигнала
TRI PARK	Стояночные фонари прицепа
RR PARK	Правые задние стояночные фонари и боковые контурные фонари
LR PARK	Левые задние стояночные фонари и боковые контурные фонари
PARK LP	Реле стояночных фонарей
STRTR	Реле стартера
INT PARK	Фонари внутреннего освещения салона
STOP LP	Стоп-сигналы
ТВС ВАТТ	Питание контроллера систем кузова от аккумуляторной батареи
SEOB2	Дополнительные фары для движения по бездорожью
4WS	Не используется
AUX PWR	Розетка для подключения дополнительного электро оборудования (в центральной консоли)
PCM 1	Модуль управления силовым агрегатом
ETC/ ECM	Электронный модуль управления дроссельной заслонкой; электронный модуль тормозной системы
IGN E	Панель приборов; реле системы кондиционирования воздуха; указатели поворота/ аварийный световой сигнал; реле стартера
RTD	Электронная система управления подвеской; система автоматического регулирования положения кузова; система нейтрализации отработавших газов
TRLB/ U	Фонари заднего хода прицепа
F/ PMP	Электродвигатель топливного насоса (реле)
B/U LP	Фонари заднего хода; система блокировки переключения автоматической коробки передач
RR DEFOG	Электрообогреватель заднего стекла
HDLP -HI	Реле дальнего света фар
PRIME	Не используется
AIR BAG	Надувные подушки безопасности
FRT PARK	Передние стояночные фонари и боковые контурные фонари
DRL	Дневные ходовые огни (реле) (дополнительное оборудование)
SEO IGN	Реле обогревателя заднего стекла
ТВС IGN1	Контроллер систем кузова автомобиля – зажигание
HI HDLP LT	Дальний свет (левая фара)
LH НЮ	Не используется
DRL	Дневные ходовые огни (дополнительное оборудование)
RVC	Система регулирования напряжения
IPC/ DIC	Приборная панель; информационный центр водителя
HVAC /ECAS	Система климат-контроля
CIG LTR	Прикуриватель
HI HDLP RT	Дальний свет (правая фара)
HDLP LOW	Дальний свет (правая фара)
А/С СОМР	Реле компрессора кондиционера
А/С СОМР	Компрессор системы кондиционирования воздуха
ТСМВ	Модуль управления трансмиссией
RRWPR	Очиститель/ омыватель заднего стекла
RADIO	Аудиосистема
SE0B1	Средний электрический центр шинной архитектуры; электро обогрев задних сидений; универсальный передатчик (дополнительное оборудование)
LO HDLP U	Ближний свет (левая фара)
BTSI	Система блокировки переключения автоматической коробки передач
CRNK	Система стартера
LO HDLP RT	Ближний свет (правая фара)
FOG LP	Реле противотуманных фар
FOG LP	Противотуманные фары
HORN	Реле звукового сигнала
W/ SWASH	Реле насоса омывателя ветрового и заднего стекла
W/ SWASH	Насос омывателя ветрового и заднего стекла
INFO	Информационно – развлекательная система для задних пассажиров
RADIO AMP	Усилитель аудиосистемы
RH HID	Не используется
HORN	Звуковой сигнал
EAP	Цепь электрической регулировки педалей акселератора и тормоза
TREC	Не используется
SBA	Система помощи при экстренном торможении

• ЕСМ-В — Насос двигателя, PCM/VCM
• RR DEFOG — Обогреватель заднего стекла
• IGN-E — Катушка вспомогательного вентилятора, реле компрессора кондиционера модуль горячего топлива
• FUEL SOL — Топливный соленоид (для дизеля)
• GLOW PLUG — Подогрев свечей (для дизеля)
• HORN — Сирена, лампы под капотом
• AUXFAN — Вспомогательный вентилятор
• ЕСМ-1 — Инжектора, PCM/VCM
• А/С-1 — Воздушный кондиционер
• ENG-1 — Переключатель зажигания, EGR, впрыск, соленоид регулировки холостых оборотов
• LIGHTING —  фары, переключатель подсветки панели, противотуманные фары, предохранители
• ВАТТ — Аккумулятор, шина блока предохранителей
• IGN-1 — Переключатель зажигания
• IGN-2 — Переключатель зажигания
• BLOWER — Реле вентиляторов
• STOP/HAZ — Стоп-сигнал

Engine compartment

In the engine compartment, this fuse box is located on the driver’s side. Remove the cover to access the fuse / relay box.

Photo of the fuse box on the Tahoe 840

Diagram Type 1

Diagram Type 2

Diagram Type 3

Diagram Type 4 (latest generation)

Designation

VSES /ECAS	Compressor for automatic body position control
IGNA	Ignition
IGNB
LBEC 1	Left electrical center of busbar architecture; left door modules; body systems controller; hazard warning light module
TRI PARK	Trailer parking lights
RR PARK	Right rear parking lights and side contour lights
LR PARK	Left rear parking lights and side contour lights
PARK LP	Parking light relay
STRTR	Starter relay
INT PARK	Interior lights
STOP LP	Stop lights
TVS WATT	Battery Power to the Body System Controller
SEOB2	Additional headlights for off-road driving
4WS	Not used
AUX PWR	Socket for connecting additional electrical equipment (in the center console)
PCM 1	Powertrain control module
ETC/ ECM	Electronic throttle control module; electronic brake module
IGN E	Dashboard; air conditioning relay; direction indicators / hazard warning lights; starter relay
RTD	Electronic suspension control system; automatic body position control system; exhaust gas aftertreatment system
TRLB / U	Trailer reversing lights
F/ PMP	Fuel pump motor (relay)
B/U LP	Reversing lights; automatic transmission shift lock system
RR DEFOG	Heated rear window
HDLP -HI	Headlamp high beam relay
PRIME	Not used
AIR BAG	Inflatable airbags
FRT PARK	Front parking lights and side contour lights
DRL	Daytime running lights (relay) (optional)
THIS IGN	Heated rear window relay
TVS IGN1	Vehicle Body Systems Controller – Ignition
HI HDLP LT	High beam (left headlight)
LH NUDE	Not used
DRL	Daytime running lights (optional)
RVC	Voltage regulation system
IPC/ DIC	Dashboard; driver information center
HVAC /ECAS	Climate control system
CIG LTR	Cigarette lighter
HI HDLP RT	High beam (right headlight)
HDLP LOW	High beam (right headlight)
А / С СОМР	A / C compressor relay
А / С СОМР	Air conditioning compressor
TSMV	Transmission control module
RRWPR	Rear window cleaner / washer
RADIO	Audio system
SE0B1	Medium electrical hub of bus architecture; electric heated rear seats; universal transmitter (optional equipment)
LO HDLP U	Low beam (left headlight)
BTSI	Automatic transmission shift lock system
CRNK	Starter system
LO HDLP RT	Low beam (right headlight)
FOG LP	Fog lamp relay
FOG LP	Fog lights
HORN	Horn relay
W/ SWASH	Windscreen and rear window washer pump relay
W/ SWASH	Windscreen and rear window washer pump
INFO	Infotainment system for rear passengers
RADIO AMP	Audio amplifier
RH HID	Not used
HORN	Sound signal
EAP	Circuit for electrical adjustment of the accelerator and brake pedals
I PASS	Not used
SBA	Emergency braking assistance system

• ECM-B – Engine pump, PCM / VCM
• RR DEFOG – Heated rear window
• IGN-E – Auxiliary Fan Coil, A / C Compressor Relay Hot Fuel Module
• FUEL SOL – Fuel solenoid (for diesel)
• GLOW PLUG – Heated plugs (for diesel)
• HORN – Siren, lamps under the hood
• AUXFAN – Auxiliary fan
• ECM-1 – Injector, PCM / VCM
• А / С-1 – Air conditioner
• ENG-1 – Ignition Switch, EGR, Injection, Idle Speed ​​Control Solenoid
• LIGHTING – headlights, panel backlight switch, fog lights, fuses
• WATT – Battery, fuse box bus
• IGN-1 – Ignition switch
• IGN-2 – Ignition switch
• BLOWER – Fan relays
• STOP / HAZ – Stop light
