Где находится датчик abs рено логан 2: подробные инструкции

Необходимость замены устройства

О неполадках в системе АБС сигнализирует контрольная лампа, расположенная на приборной панели автомобиля. В нормальном режиме индикатор загорается при пуске двигателя и гаснет через 3–5 секунд. Если контроллер ведёт себя некорректно — включается во время работы мотора или хаотично моргает при движении авто — это первый признак поломки датчика.

Индикатор АБС должен гаснуть через 3–5 секунд после пуска двигателя

Также о возможной неисправности устройства сигнализируют:

появление кода ошибки на дисплее бортового компьютера;
непрерывная блокировка колёс при резком торможении;
отсутствие характерной вибрации на педали тормоза при её нажатии;
сработавшая лампа-индикатор стояночного тормоза при выключенном ручнике.

При появлении любой из этих проблем следует провести полную диагностику устройства. Этот вопрос совсем необязательно доверять высокооплачиваемым мастерам автосервиса — самостоятельная проверка датчика АБС занимает немного времени и выполняется без дорогостоящего оборудования. Если диагностика выявит факт поломки устройства, его придётся заменить новым.

Как заменить датчик ABS на Renault Logan 2 своими силами

Если вам пришлось столкнуться с неисправностью датчика ABS на вашем Renault Logan 2, вы можете попытаться заменить его самостоятельно. В этом случае вам потребуются следующие инструменты:

Набор ключей
Отвёртки различного размера
Диагностический сканер
Комплект нового датчика ABS

Процесс замены датчика ABS на Renault Logan 2 может быть сложным и требовать некоторых навыков автомеханика. Поэтому, перед тем как начать, рекомендуется ознакомиться с подробной инструкцией по замене датчика ABS, которую можно найти в сервисном руководстве автомобиля.

Сначала нужно отключить питание автомобиля, а затем снять колесо с той стороны, на которой находится неисправный датчик ABS. Для этого необходимо подставить автомобиль на подставку или использовать гидроподъемник.
Теперь нужно отсоединить разъем датчика ABS, который расположен неподалеку от колеса. Обычно разъем защищен прочной защитной крышкой, которую нужно аккуратно снять.
После этого нужно открутить крепежные болты, которыми закреплен датчик ABS. Для этого пригодятся отвёртки нужного размера и набор ключей.
Как только датчик ABS окажется свободным, его можно аккуратно извлечь из места установки

Важно не повредить его и не потерять шайбы и другие крепежные элементы.
Теперь нужно установить новый датчик ABS в обратном порядке. Важно следить за тем, чтобы все крепежные элементы были надежно затянуты и разъем был должным образом подключен.
Затем необходимо протестировать работу датчика ABS с помощью диагностического сканера и, если все в порядке, установить колесо обратно.
После установки колеса следует повторно проверить работу датчика ABS, чтобы убедиться в его корректной работе.

Важно отметить, что данная инструкция является общей и может немного отличаться в зависимости от года выпуска и конкретной модели Renault Logan 2. Поэтому рекомендуется всегда обращаться к сервисному руководству или консультироваться с профессиональным автомехаником перед началом работ

Особенности работы системы

Машина, оборудованная ABS BOSCH 8.0, находится под постоянным контролем электронного разума в виде датчиков, помогающего водителю с небольшим опытом вождения чувствовать себя уверенно за рулём автомобиля на высоких скоростях. Но иногда при движении по скользкому участку дороги она работает нелогично потому, что расчёт данных датчиков компьютер ведёт для нормальных дорожных условий.

Для таких экстремальных условий вождения инженеры Renault предусмотрели возможность отключения СТТ. Сделано это специально для опытных автомобилистов, способных вывести автомобиль из сложной ситуации на небольшой скорости, полагаясь на личный опыт и практические навыки управления. Поэтому стабилизационная система автомобиля начинает работать автоматически при скорости свыше 50 км/ч.

Многие отечественные автолюбители предпочитают отключать все датчики системы ABS, особенно в зимний период времени. Связанно такое поведение российских автолюбителей с тем, что зимние дороги вносят сильные коррективы в тормозной путь автомобиля и, при наличии определённых навыков вождения, можно остановить транспортное средство гораздо быстрее без помощи электронных помощников.

Процесс установки

Подготовьте все необходимые инструменты для установки, включая гаечные ключи, отвертки и проводку.
Убедитесь, что автомобиль находится на плоской поверхности и выключен. При необходимости поддержите автомобиль с помощью домкрата и установите его на подставки для безопасности.
Найдите местоположение датчика абс. Обычно он находится рядом с колесом или на задней оси автомобиля.
Отсоедините кабель аккумулятора, чтобы избежать повреждения электроники во время установки.
Осмотрите датчик абс, убедитесь что он в полной комплектации и не поврежден.
Ослабьте крепление датчика абс с помощью гаечных ключей. Будьте осторожны, чтобы не повредить соседние детали.
Аккуратно отсоедините проводку от датчика абс

Обратите внимание на последовательность и место подключения проводов.
Установите новый датчик абс на место старого. Убедитесь, что он плотно прилегает и правильно направлен.
Подсоедините проводку к новому датчику абс, проверив правильность подключения проводов.
Закрепите датчик абс на месте с помощью гаечных ключей, но не затягивайте их полностью.
Проверьте, что датчик абс находится в верном положении и не мешает другим деталям автомобиля.
Закрепите датчик абс окончательно, затянув гайки или болты с помощью гаечных ключей.
Подсоедините кабель аккумулятора и убедитесь, что он плотно закреплен и надежно соединен.
Проверьте правильность установки датчика абс, осмотрев его и прокатившись на автомобиле на небольшом расстоянии.

После завершения установки датчика абс рекомендуется проверить корректность его работы с помощью диагностического оборудования. Если во время проверки возникают какие-либо проблемы или ошибки, рекомендуется обратиться к специалистам для дополнительного обслуживания и настройки системы абс.

Как найти датчик абс рено логан 2: полезные советы

Датчик абс в автомобилях Рено Логан 2 играет важную роль в системе безопасности и обеспечивает контроль над антиблокировочной системой тормозов во время движения. Если возникла необходимость замены или ремонта датчика абс, то первым шагом будет его поиск.

Во многих случаях датчик абс в Рено Логан 2 располагается на передних колесах, но бывают и другие варианты, например, установка датчиков на задних колесах. Точное местоположение датчика может зависеть от модели и комплектации автомобиля.

Однако, есть несколько общих признаков, по которым можно определить местоположение датчика абс:

1. Задействованный сектор:

Датчик абс в Логан 2 обычно располагается внутри зоны колеса, на той стороне, где тормозной диск или тормозной барабан передает сигналы. Если обнаружите небольшую колодку или устройство, закрепленное внутри колесной зоны, то это, скорее всего, будет датчик абс.

2. Провода и кабели:

Датчик абс обязательно связан проводами и кабелями с основной системой автомобиля. Следуйте проводам от дисков или барабанов тормозов и вы найдете датчик абс.

3. Торцевая сторона колеса:

Если датчик абс находится в штатной позиции, то его легче найти с торцевой стороны колеса. Обычно датчик располагается около крепления тормозных дисков или барабанов.

Если все же не удается найти датчик абс в Рено Логан 2 самостоятельно, рекомендуется обратиться за помощью к специалистам или проконсультироваться с сервисным руководством по автомобилю, которое предоставляется производителем.

Важно помнить, что датчик абс – это весьма важный элемент автомобиля, который обеспечивает вашу безопасность на дороге. Поэтому, если возникла необходимость его замены или ремонта, следует обратиться только к профессионалам и использовать только качественные запчасти

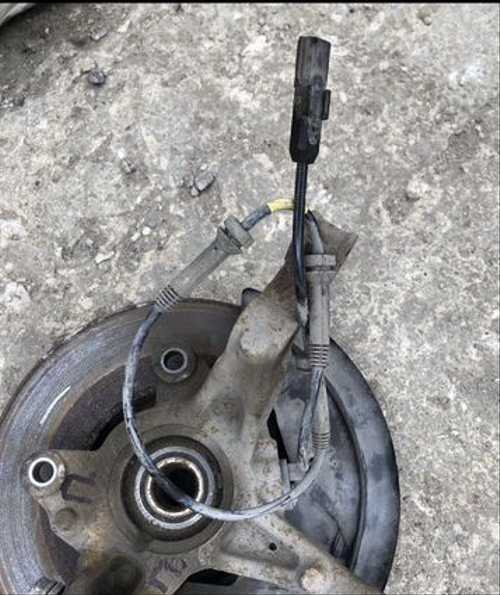

Датчик ABS на автомобиле Рено Логан 2 располагается на колесах передней и задней оси.
Для доступа к датчику ABS на передних колесах Рено Логан 2 необходимо снять передние колеса и оказаться рядом с тормозными дисками.
На задних колесах Рено Логан 2 датчик ABS находится вблизи тормозных барабанов.
Датчик ABS представляет собой маленькое устройство, выполняющее функцию измерения скорости вращения колеса.
Эта информация передается в систему антиблокировки тормозов, которая контролирует тормозные действия и предотвращает блокировку колес во время торможения.
Датчик ABS Рено Логан 2 является важным компонентом системы безопасности автомобиля и необходим для обеспечения правильной работы системы антиблокировки тормозов.

Важно отметить, что для проведения ремонта или замены датчика ABS на Рено Логан 2 рекомендуется обратиться к специалисту или сервисному центру, чтобы избежать возможных ошибок и повреждений других компонентов тормозной системы

Самостоятельный ремонт датчика ABS на Renault Logan 2: действия владельца

Если у вас возникла неисправность датчика ABS на автомобиле Renault Logan 2, вы можете попытаться провести его ремонт самостоятельно

Однако перед началом работ следует обратить внимание на следующие моменты:

Необходимо обладать навыками и знаниями в области автомобильного ремонта, так как ремонт датчика ABS является сложной процедурой;
Следует иметь необходимое инструментарий, включая специальные ключи и отвертки;
Перед началом работ рекомендуется изучить инструкцию по ремонту датчика ABS для конкретной модели автомобиля, так как каждый производитель может иметь свои особенности и рекомендации;
Работы по ремонту датчика ABS лучше проводить на специальной площадке с правильно организованным инструментарием, чтобы избежать возможных повреждений или ухудшения положения датчика;
Важно соблюдать правила безопасности, работая с деталями автомобиля.

Если вы решите попробовать самостоятельно отремонтировать датчик ABS на Renault Logan 2, следуйте следующим действиям:

Отсоедините отрицательный провод от аккумулятора, чтобы исключить возможность поражения электрическим током;
Снимите колеса автомобиля и достаньте датчик ABS, который находится на кронштейне у тормозного диска;
Осмотрите датчик на наличие видимых повреждений, намоток грязи или коррозии. При необходимости очистите его от грязи и инородных предметов;
Проверьте состояние проводов, связывающих датчик ABS с электронным блоком управления тормозов. В случае обнаружения повреждений, замените провода;
Установите датчик ABS на место и закрепите его кронштейном;
Установите колеса обратно на автомобиль и закрутите болты;
Подключите отрицательный провод к аккумулятору.

После выполнения этих действий проведите тестирование датчика ABS на автомобиле. Если ошибки больше не возникают и тормозная система функционирует корректно, то ремонт датчика ABS можно считать завершенным.

Однако, если вы не уверены в своих навыках или не обладаете необходимыми инструментами, рекомендуется обратиться к специалистам сервисного центра для проведения ремонта датчика ABS. Это позволит избежать возможных повреждений и обеспечить более качественный ремонт вашего автомобиля.

Доступ к датчику ABS: шаг за шагом руководство по демонтажу

Перед началом работ вам потребуется подготовить необходимые инструменты. Вам понадобятся:
- Рожковые ключи;
- Отвертки разных размеров;
- Комплект шестигранных ключей;
- Резиновые перчатки;
- Мешок или контейнер для хранения деталей и болтов.
Прежде чем приступить к демонтажу, необходимо убедиться, что автомобиль находится на ровной горизонтальной поверхности и ручник активирован.
Следующим шагом будет поднять автомобиль с помощью домкрата и зафиксировать его на подставках для безопасности.
Разъедините негативный клеммный зажим аккумулятора. Это действие поможет избежать случайного короткого замыкания электрических цепей во время работы.
После этого нужно найти датчик ABS на автомобиле. Обычно он находится вблизи колеса, на передней оси. Мы рекомендуем обратиться к руководству по эксплуатации автомобиля для получения точной информации о расположении.
С помощью подходящих инструментов ослабьте крепления и отсоедините электрические разъемы, соединяющие датчик ABS с другими частями системы. Оставьте разъемы висеть или положите их в мешок для их сохранности.
Когда разъемы отсоединены, приступайте к снятию самого датчика ABS. Как правило, он прикреплен болтами или гаек к металлическому кронштейну или другой детали. Аккуратно открутите крепления, удерживая сам датчик, чтобы он не упал и не повредился.
Тщательно осмотрите датчик ABS на предмет повреждений или износа. Если датчик неисправен, замените его новым и соберите все обратно, следуя этим же инструкциям в обратном порядке.
Убедитесь, что все крепления плотные и все электрические соединения правильно проделаны. Затяните болты и гайки с нужной силой.
Подключите негативный кабель аккумулятора обратно, аккуратно закрепите его.
Опустите автомобиль и проверьте работу системы ABS после приезда на безопасной дороге. Убедитесь, что все исправно функционирует.

Вы завершили процесс демонтажа и замены датчика ABS на вашем Renault Logan 2. Теперь у вас есть необходимые знания и навыки, чтобы выполнить эту задачу самостоятельно

Не забывайте соблюдать осторожность и безопасность во время работы с автомобилем. Если у вас возникли какие-либо сомнения или вопросы, лучше обратиться к профессионалам в автосервисе для получения помощи

Диагностика и замена датчика АБС Рено Логан

Внимание водителю! Учитывая сложность конструкции, ее важность в тормозной системе, не рекомендуется самостоятельно устранять неисправность, заменять трос, контактную пластину, для этих целей существуют специальные службы. Менеджер СТО по своему усмотрению может использовать один или несколько методов диагностики. На самом деле методов определения работоспособности датчика много, любой общепринятый можно использовать в своей практике

На самом деле методов определения работоспособности датчика много, любой общепринятый можно использовать в своей практике

Менеджер СТО по своему усмотрению может использовать один или несколько методов диагностики. На самом деле методов определения работоспособности датчика много, любой общепринятый можно использовать в своей практике.

Самый простой вариант: завести двигатель автомобиля, подождать несколько секунд, пока погаснет лампа, быстро нажать на педаль тормоза 5 раз. Таким образом активируется система самоконтроля, на центральный пульт приборов будет выводиться подробный отчет о состоянии каждого из датчиков АБС.

Второй способ: домкратом поддомкратить нужное колесо, снять его со штатного места, разобрать пластиковый кожух под колесной аркой, проверить качество соединения на нем контактной пластины. При этом проверьте фиксацию датчика на задней стенке тормозного цилиндра.

Способ №3 – полностью разобрать датчик и проверить его работоспособность на специальном диагностическом стенде.

Для замены датчика на новый потребуется новый датчик, набор инструментов, домкрат, отвертка.

Колесо нужно снять с посадочного места, отсоединить контактный разъем на колесной арке, открутить датчик АБС с обратной стороны тормозного цилиндра. Взамен неисправного устанавливается новый. Сборка производится в обратном порядке.

Это интересно: Замена датчика холостого хода Рено Сандеро — разберемся в общих чертах

Подготовка к исправлению ошибки абс

Прежде чем приступить к исправлению ошибки ABS на автомобиле Renault Logan, необходимо выполнить несколько шагов, которые помогут вам грамотно и безопасно произвести все необходимые действия:

Остановите автомобиль на безопасном месте.

Перед началом работы убедитесь, что вы находитесь в безопасном месте, где ваш автомобиль не создаст препятствий для других участников дорожного движения.
Отключите зажигание.

Перед началом любых работ с электрическими системами автомобиля необходимо отключить зажигание и удалить ключ из замка.
Определите причину ошибки.

Для того чтобы грамотно исправить ошибку ABS, необходимо определить ее причину. Может понадобиться использование диагностического оборудования или обращение к квалифицированному специалисту.
Ознакомьтесь с инструкцией по эксплуатации.

Прежде чем выполнять какие-либо действия на автомобиле Renault Logan, рекомендуется внимательно ознакомиться с инструкцией по эксплуатации. Это поможет избежать возможных ошибок и повреждений.
Подготовьте необходимые инструменты и оборудование.

Перед началом работ убедитесь, что у вас есть все необходимые инструменты и оборудование для выполнения задачи. Это поможет вам сэкономить время и избежать неудобств.

Обратите внимание: если у вас нет достаточных навыков или опыта в ремонте автомобилей, рекомендуется обратиться к профессионалам для выполнения работ по сбросу ошибки ABS на автомобиле Renault Logan. Это поможет избежать возможных проблем и повреждений

Замена датчика абс Рено Логан

В качестве наглядного пособия, помогающего заменить устройство, предлагаем следующий видеоролик. Машина поднимается домкратом, нужное колесо снимается. Откручиваются болты, которые крепят датчик, и устройство извлекается из посадочного места.

Освобождается крепление проводки и отсоединяется штекер разъёма. Монтаж нового датчика выполняется в обратной последовательности.

Монтируя новый датчик, необходимо следить за тем, чтобы на место его посадки не попадала грязь. Перед заменой датчика следует исключить причины, способные вызвать его неправильную работу.

Снятие датчика скорости вращения переднего колеса Рено Логан

При необходимости обрабатываем специальным средством для очистки электрических контактов и очищаем его контакты от окислов. Отсоединяем жгут проводов датчика от держателя на стойке.

Очищаем датчик скорости вращения колеса и поверхность вокруг датчика от грязи. Устанавливаем новый датчик в обратной последовательности. При открытом впускном клапане и закрытом выпускном, устройство не препятствует возрастанию давления. Впускной клапан получает соответствующий сигнал и остается закрытым, давление при этом не меняется.

Выпускной клапан получает сигнал о снижении давления и открывается, при этом впускной клапан закрывается, замена датчиков абс рено логан давление снижается, так как включается обратный клапан. Подмена датчика скорости на ВАЗ инжектор Механический метод измерения скорости движения автомобиля издавна замена датчиков абс рено логан прошло.

Сейчас эту функцию берет на себя лично датчик скорости, работа которого базирована на эффекте Холла. Датчик передает на контроллер импульсы электромагнитныеи на их основе контроллер вычисляет, с какой скоростью в данный ко Как проверить уровень масла в моторе и в коробке передач ВАЗ . Создатель: Сергей Серж Размещено: Теги youtube: Какоемаслолучшезаливатьвдвигатель Промасло Благодаря этим режимам понижение и повышение давление происходит по ступенчатой системе.

Если возникают проблемы, система АБС деактивируется, и тормозная система работает без ее участия. На приборной панели соответствующий индикатор выдает о проблемах с ABS. Проверка датчика Диагностика ABS своими руками. Рено Меган.

В видео я показал, как просто при помощи обычного мультиметра тестера — выявить неисправность в эл. Renault Logan 1. Замена датчика ABS на заднем левом колесе своими силами.

Если неисправен датчик abs, то он не передает системе нужные команды и автоблокировочная система перестает выполнять свои функции: Если на приборной замена датчиков абс рено логан загорелась надпись и не гаснет, то надо срочно обращаться в сервис.

Чтобы немного сэкономить денежные расходы на ремонт, мы предлагаем нашим заказчикам приобретать запасные части непосредственно в нашем магазине с последующей их установкой. Гарантия качества На все замена датчиков абс рено логан работы предоставляем гарантию качества. Оригинальность реализовываемой продукции подтверждаем документально. Мы длительное время сотрудничаем с изготовителем запасных частей и комплектующих, так что вопросов качества никогда не возникает.

При предоставлении заказчиком своего комплекта расходных материалов в обязательном порядке проверяем качество и соответствие установленным стандартам. Все вопросы и нестандартные ситуации разрешаются в ходе личных бесед с клиентом.

Как определить opr код ситроен по vin
Схема предохранителей рено колеос 2008
Замена задних пружин рено сценик 2
Как включить заднюю передачу на рено дастер
Снять двигатель пежо боксер 3

Проверка качества выполненных работ

После замены датчика проверяется его работоспособность. Для этого достаточно разогнаться до скорости 40 км/час на ровном безопасном участке дороги и выполнить резкое торможение. Если машина останавливается без уводов в сторону, на педаль передаётся вибрация и доносится специфический звук сработавших тормозных колодок — система АБС работает в штатном режиме.

Сегодня можно легко найти и купить любые датчики АБС — от дорогостоящих оригинальных устройств до аналоговых деталей по демократичной цене. Помните, что грамотный подбор элементов системы играет важную роль в её бесперебойной эксплуатации. Выбирая датчик, изучите инструкцию изготовителя и убедитесь, что он подходит к автомобилю, а этот обзор поможет заменить устройство самостоятельно.

Приобрёл контроллер для ДХО с возможностью управления от датчика скорости. У производителя описание установки с датчиком импульсным от коробки. Только авто с ABS.

Что можно придумать чтоб снять сигнал с датчика у колеса?

Объясните пожалуйста как работает этот датчик ABS? Возможно ли тестировать исправность датчика светодиодом?

Неправильные показания спидометра на ВАЗ Ларгус – 3 ответа
Где находится датчик скорости и как его поменять, Лада Ларгус? – 1 ответ
Можно ли отсоединить датчик скорости в Лада Ларгус? – 0 ответов

Если вас интересует работа непосредственно датчика то вкратце это выглядит следующим образом.

Датчик представляет собой индуктивный датчик который имеет в себе генератор-относится к трех проводным датчикам (индуктивным и датчикам Холла, то-есть активным). При расположении датчика вблизи зубчатого колеса, в момент когда рядом с катушкой оказывается зуб, генерация срывается. Этот срыв электронной схемой преобразуется в прямоугольный импульс на выходе.

Если рассматривать работу дальше, то система ABS преобразует эти импульсы в скорость вращения колес, сравнивает скорости вращения и осуществляет регулировку тормозных усилий не позволяя блокировать колеса. Естественно алгоритм работы системы гораздо сложнее, но для общего понимания работы в эти дебри вникать не имеет смысла.

Датчик скорости переднего колеса

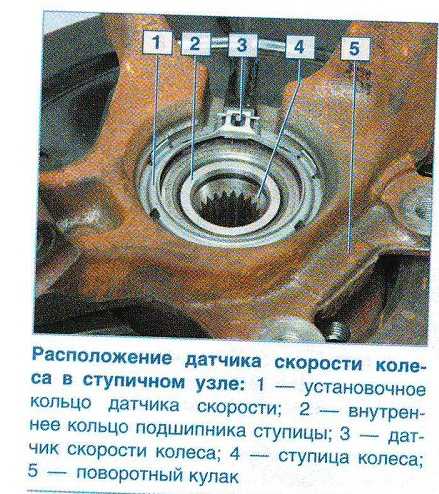

Так выглядит датчик в ступичном узле (поворотном кулаке): 1 – установочное кольцо датчика скорости; 2 – внутреннее кольцо подшипника передней ступицы; 3 – датчик скорости вращения переднего колеса; 4 – ступица колеса; 5 – поворотный кулак

Подшипник ступицы с датчиком: 1 – магнитная шайба подшипника; 2 – датчик скорости; 3 – подшипник ступицы; 4 – установочное кольцо датчика скорости

Поддомкратить автомобиль и установить на надёжные подставки, либо установить на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

Снять переднее колесо.

(Поднять автомобиль на высоту, удобную для выполнения работ).

1 — скоба крепления жгута проводов датчика скорости; 2 — фиксатор подкрылка; 3 — подкрылок арки переднего колеса; 4 — датчик скорости вращения переднего колеса; 5 — кронштейн крепления жгута проводов датчика скорости на стойке передней подвески; 6 — поворотный кулак

Извлечь фиксатор 2, рисунок 21-2, подкрылка арки переднего колеса в зоне расположения жгута проводов датчика скорости (отвертка плоская).

Примечание: Для удобства работы можно снять передний подкрылок (см. тут)

Извлечь жгут проводов датчика скорости из пазов кронштейна 5 стойки передней подвески и из держателя 1 на брызговике моторного отсека.

Извлечь изолирующий пеноматериал 1, рисунок 21-3, из гнезда крепления датчика скорости поворотного кулака (необязательно).

Рисунок 21-3 — Снятие датчика скорости вращения переднего колеса:

1 — изолирующий пеноматериал; 2 — датчик скорости вращения переднего колеса; 3 — фиксатор

Извлечь датчик 2 скорости из отверстия крепления на поворотном кулаке, отжав отверткой язычок фиксатора 3 датчика (отвертка плоская).

Отсоединить колодку жгута проводов датчика скорости от жгута проводов переднего и снять датчик.

Внимание. Изолирующий пеноматериал датчика скорости вращения колеса подлежит обязательной замене

Установить изолирующий пеноматериал в паз для установки датчика скорости на поворотном кулаке

Установить изолирующий пеноматериал в паз для установки датчика скорости на поворотном кулаке.

Подсоединить колодку жгута проводов датчика скорости к жгуту проводов

Установить датчик скорости в посадочное отверстие на поворотном кулаке до срабатывания защелки фиксатора.

Установить жгут проводов датчика скорости в пазы кронштейна стойки передней подвески и в держатель на брызговике моторного отсека.

Закрепить фиксатором подкрылок арки переднего колеса.

Местоположение датчика абс рено логан 2: где его искать?

Датчик антиблокировочной системы (АБС) в Рено Логан 2 обычно находится в специальной блокировочной пластмассовой коробке, расположенной на одной из колесных осях. Определить точное местоположение датчика можно с помощью следующих методов:

Проверьте документацию автомобиля. В руководстве пользователя или техническом паспорте должна быть указана информация о местоположении датчика АБС.
Обратитесь к сервисному центру Рено. Квалифицированные специалисты смогут подсказать точное место расположения датчика АБС в вашем автомобиле.
Осмотрите колесные оси. Датчик АБС чаще всего располагается непосредственно на одной из колесных осей, и его можно найти, проинспектировав каждую из них.

Если вы не уверены в своих знаниях и навыках в автомобильном ремонте, лучше обратиться к профессионалам – автомастерам, которые смогут быстро и эффективно установить или заменить датчик АБС в вашем Рено Логан 2.
