Как на скании 5 обозначаются предохранители климат-контроля, ближнего света, дворников, габаритов, тахографа, стартера, кондиционера

Перечень предохранителей Scania (Скания) PGR серии.

(№) предохранителя	Номинал (А)	Система	Функция	Защищаемая цепь
1	5	COO, BMS	ECU, ABS/EBS прицепа	15AA
2	30	COO	Клапаны прицепа	15AB
3	5	COO	PT01, PT02	15AC
4	2	MIA, VIS	Регулировка зеркал,    сигнализация при движении задним ходом	15AD
5	5	TCO	Тахограф	15AE
6	20	WIW	Левый стеклоподъемник	15AF
7	10	VIS	Очистители фар	15AG
8	10	POW	Прикуриватель	15AH
9	5	FAS, COO	Interactor 200    (FAS)/Communicator 100, круиз-контроль	15AJ
10	5	CCS, INL	ACC/MCC, внутреннее    освещение Exclusive	15BA
11	10	RDL, AWD/ABS	Блокировки дифференциалов,    ABS 6-канальная	15BB
12	5	FHS	Предварительный подогрев    топлива, подогреватель для топливного фильтра	15BC
13	10	TAL	Механизм подъема    дополнительного моста	15BD
14	5	CSS	Надувная подушка    безопасности	15BE
15	20	WIW	Правый стеклоподъёмник	15BF
16	10	CAT	Электрический механизм    опрокидывания кабины	15BG
17	20	BWS	Кузов	15BH
18	5	SCS, POW	Замок ремня безопасности,    предохранительный переключатель ADR	15BJ
19	20	COO	Координатор	30A
20	20	EMS	EDC	30B
21	10	COO	Замок зажигания	30C
22	20	EMS	EDC	30D
23	10	VIS	Стоп-сигналы	30E
24	20	BMS	ABS/EBS	30F
25	10	SMS	ELC	30G
26	20	CCS	Вентилятор кабины	30H
27	5	CCS, AHS	CT/CTR	30J
28	20	ROH	Вентиляционный люк в    крыше	30K
29	10	ICL, TCO	Приборный щиток, тахограф	30L
30	30	BWS	Кузов	30M
31	10	AWD, INL	ECU AWD, внутреннее    освещение	30N
32	10	COO	SDP3	30R
33	10	HVF, VIS	Комплект подготовки для    регистрации дорожных сборов (для Швейцарии), проблесковый маячок	30S
34	20	POW	Преобразователь    напряжения 24 В/12 В, электрическая розетка 12 В	30T
35	10	TGS, BWS	Прицеп	30U
36	20	GMS	OPC/GA Allison	30V
37	10	LAS	Центральная блокировка	30X
38	20	AHS	Дополнительный отопитель    (ATA, WTA)	30Y
39	10	VIS	Фонарь заднего хода	30Z
40	20	POW	Электрическая розетка 24    В	30AA
41	10	APS, FMS	APS ECU, подготовка FMS	30AB
42	30	CAT	Электронная система    наклона кабины	30AC
43	10	REF, FAS	Холодильник, Interactor    200/Communicator 100 (FAS/RTI)	30AD
44	10	AUS	Усилитель	30AE
45	10	MIH, ACL	Обогрев зеркала заднего    вида, ACL	61A
46	10	SCS, ALT	Обогрев сиденья,    предупреждение	61B
47	10	APS, FHS	Осушитель воздуха,    подогреватель топливного фильтра	61C
48	10	BWS	Кузов	61D
49	—	—	—	—
50	5	COO	Желтая и зеленая шина    предупреждения	X15
51	—	—	—	—
52	2	LAS	Тревога	B
53	2	INL, ROH	INL Exclusive,    предупреждение об открытом люке крыши	B
54	10	VIS	Стояночное освещение,    левая сторона	58A
55	10	VIS	Стояночное освещение,    правая сторона	58B
56	5	INL, VIS	Фоновая подсветка,    регулировка уровня фар	58C
57	20	BWS	Кузов	58D
58	10	VIS	Прицеп, левая сторона	58E
59	10	VIS	прицеп правая сторона	58F
60	—	—	—	—
61	2	BWS	Кузов	RA
62	2	POW	Преобразователь    напряжения 24 В/12 В	RA
63	10		Зарезервирован для    будущих систем	30AR
64	5	SMS	Подача электрического    питания	30AS
65	20	COO	Турбокомпрессор с    изменяемой геометрией	30AT
66	10	TPM	Питание, блок управления    TPM	30AU
67	30	KIT, CAT	Кухонный модуль, система    подъёма кабины	30AF
68	10	KIT	Подача электрического    питания	30AG
69	20	ATL	Блокировка оси прицепа	30AH
70	10		Зарезервирован для    будущих систем	30AJ
71	20	FHS, FCS	Подогреватель топлива,    система топливного охладителя	30AK
72	10	THR	Электрический привод    дроссельной заслонки	30AL
73	20	FHS, FCS	Подогреватель топлива,    система топливного охладителя	30AM
74	20	VIS	Очистка фар	30AN
75			Зарезервирован для    будущих систем
76			Зарезервирован для    будущих систем
77			Зарезервирован для    будущих систем
78			Зарезервирован для    будущих систем

Предохранители  для специальных функций:

Плавкий предохранитель    (№)	Номинал (А)	Система	Функция	Питание
F5	30	KIT	Кухонное оборудование	30
F5	10	KIT	Кухонное оборудование	30
F9	20	FHS	Подогреваемый топливный    фильтр	30
F14	20	WIW	Стеклоподъемник, левая    задняя дверь, двойная кабина (Crew Cab)	30
F14	20	WIW	Стеклоподъемник, правая    задняя дверь, двойная кабина (Crew Cab)	30
F14	10	FST	Подножка, двойная кабина    (Crew Cab)	30
F14	10	FST, POW	Подножка, двойная кабина    (Crew Cab)	30

Подобная наклейка с перечнем предохранителей и реле находится на обратной стороне крышки блока предохранителей Scania (Скания) PGR серии.

Как определить и заменить перегоревшие предохранители Scania 6 серии

Если в вашем автомобиле Scania 6 серии возникли проблемы с электричеством, вероятно, перегорел один или несколько предохранителей. Чтобы определить проблемный предохранитель и заменить его, следуйте этим шагам.

1. Включите ваш автомобиль и проверьте работу всех электрических устройств. Если одно или несколько из них не работают, это может быть признаком перегоревшего предохранителя.
2. Откройте капот вашего автомобиля и найдите блок предохранителей. Обычно он расположен на передней панели двигателя, рядом с аккумулятором.
3. Откройте крышку блока предохранителей. Внутри вы увидите ряд маленьких картриджей или пластмассовых коробок, каждая из которых содержит предохранитель.
4. С помощью рук или плоской отвертки аккуратно вытяните предохранитель из его позиции. Будьте осторожны, чтобы не повредить другие предохранители или провода.
5. Проверьте вытащенный предохранитель на предмет перегорания. Если проволочка внутри предохранителя разорвана или окислена, это означает, что он перегорел.
6. Выберите предохранитель с таким же значением тока и напряжения, как перегоревший предохранитель. Обычно эти значения написаны на предохранителе или в руководстве по эксплуатации автомобиля.
7. Поставьте новый предохранитель в блок предохранителей и аккуратно закройте крышку.
8. Запустите автомобиль и проверьте работу электрических устройств, которые ранее не работали. Если они снова функционируют, значит, замена предохранителя прошла успешно.

Если после замены предохранителя проблема с электричеством не решена, возможно, есть более серьезная причина, например, повреждение проводки или неисправность электрического прибора. В таком случае, рекомендуется обратиться к сертифицированному специалисту Scania для диагностики и ремонта.

Writing Winning Proposals

If you’re in the business world, you’ve likely come across proposals. These documents are used to pitch products, services, and ideas to potential clients or investors. Writing a proposal that wins over decision-makers can be challenging, but it’s a critical skill for anyone hoping to succeed in business.

1. Start with a clear and concise executive summary

The executive summary is the first thing decision-makers will read, so it needs to be attention-grabbing. Your summary should briefly explain the problem you’re solving, the solution you’re proposing, and the benefits the client or investor will receive from working with you. Keep it short and to the point.

2. Identify the client’s needs and pain points

Before you start writing, make sure you understand what the client wants. Spend time researching their company, industry, and competition. Talk to the client if possible to get a better understanding of their needs and pain points. Then, tailor your proposal to those specific needs.

3. Use persuasive language and visuals

You want your proposal to stand out from the competition, so use persuasive language and visuals to make your point. Use active voice and strong verbs to convey confidence and authority. Include charts, graphs, and images to illustrate your ideas and make them more memorable.

4. Be specific about timelines, costs, and deliverables

Decision-makers want to know exactly what they’re getting and when they’re getting it. Be specific about timelines, costs, and deliverables in your proposal. Include a detailed project plan with milestones and deadlines. Break down costs and highlight the value your proposal will provide.

In conclusion, writing a winning proposal requires a thorough understanding of the client’s needs, persuasive language and visuals, and a clear and concise project plan. By following these tips, you’ll increase your chances of securing new clients and investors.

Основная информация о расположении предохранителей Scania 6 серии

Предохранители на автомобилях Scania 6 серии располагаются в различных местах в зависимости от модели и комплектации. В основном, реле и предохранители Scania 6 серии располагаются в двух местах: в кабине водителя и под капотом.

В кабине водителя предохранители Scania 6 серии находятся, как правило, на панели приборов с левой стороны или в месте подлокотника рядом с рулевой колонкой. Обычно они обозначены значками или метками, указывающими на назначение каждого предохранителя.

Под капотом предохранители Scania 6 серии находятся в специальном блоке, который защищает их от атмосферных влияний и попадания воды. Для доступа к этому блоку, необходимо открыть капот и обнаружить место его расположения. Оно обычно находится в передней части автомобиля, рядом с батареей или рядом с двигателем.

Важно отметить, что расположение предохранителей на Scania 6 серии может незначительно отличаться в зависимости от модели и комплектации автомобиля. Поэтому перед выполнением каких-либо операций по замене предохранителей, следует ознакомиться с инструкцией по эксплуатации автомобиля или обратиться к специалистам для получения конкретной информации о расположении предохранителей на вашей Scania 6 серии

Место	Расположение
Кабина водителя	Панель приборов, подлокотник
Под капотом	В передней части автомобиля, рядом с батареей или двигателем

Дополнительный сундук

Вставка 1

1. 20А Дополнительный обогреватель дальнего света
2. 20A Охлаждение коробки передач, дополнительный отопитель
3. 10А Зажигание горелки, коробка отбора мощности, автоматическая коробка передач
4. 10А Противотуманные фары
5. 20А противотуманные фары
6. бронировать

Вставка 2

1. 20A Осушитель, электрообогрев сидений и зеркал
2. 10A Предупреждения, подогреватель аккумулятора, подогреватель топлива
3. 10А EDC
4. 20А EDC
5. 20A Подъемники стеклянных зеркал, регулировка зеркал
6. 10A CAG — аварийная передача, ограничитель скорости

Вставка 3

Серия автомобилей Scania 3 го поколения выпускалось в 1987, 1988, 1989, 1990, 1991, 1992, 1993 и 1994 году. В зависимости от региона поставки Скания 3 поставлялась как с капотной кабиной, так и в безкапотном варианте. В данной публикации вы найдете описание предохранителей и реле Скания 3 со схемами блоков и их исполнением. Выделим предохранитель отвечающий за прикуриватель.

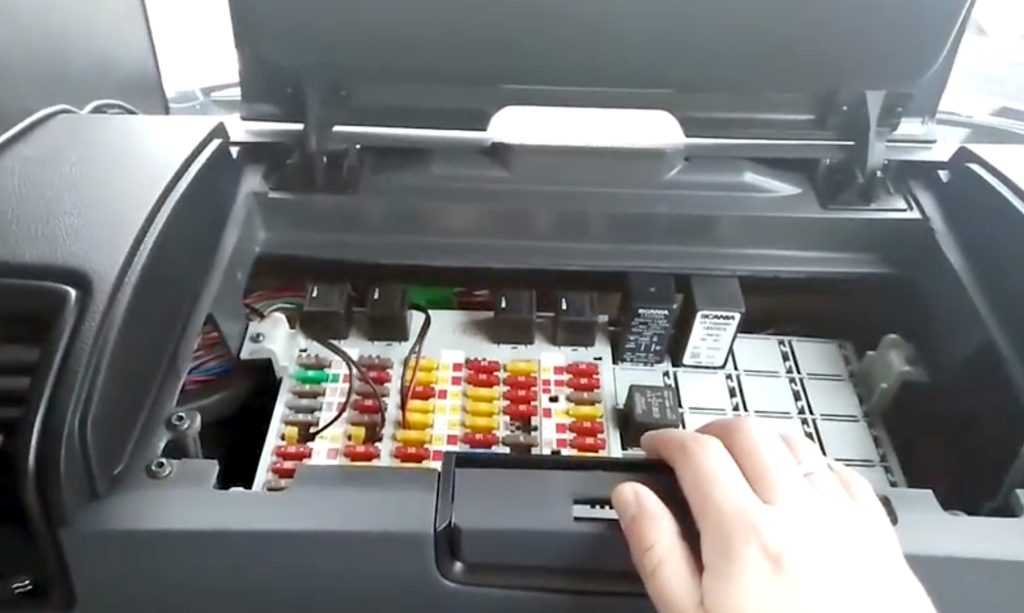

Блок предохранителей и реле

Главный блок предохранителей и реле расположен в панели приборов, со стороны пассажира, за защитной крышкой.

Схема предохранителей

Обозначение

1	5А ЭБУ, ABS/EBS прицеп
2	Клапаны прицепа 30А
3	5А PT01, PT02, GMS, BWE, ZTE, старт-стоп
4	2А Регулировка зеркал, сигнализация при движении задним ходом
5	5A Внутреннее освещение (исключительно), предупреждение о выходе из полосы движения
6/1	20А Левый электростеклоподъемник
6/2	30A Стеклянный подъемник, левая сторона, двойная кабина
7	20A Дополнительный кондиционер, двойная кабина
8	10А Прикуриватель
9	5A Круиз-контроль/AICC
10	5А АСС/МКС, тахограф
11	10А Блокировка дифференциала, 6-канальная АБС
12	5A Дневные ходовые огни, выключатель дополнительного освещения
13	10A Дополнительный механизм подъема оси, EEC
14	5A Подушка безопасности, преднатяжитель ремня безопасности
15/1	20A Правый стеклоподъемник
15/2	30A Стеклоподъемник, правая сторона, двойная кабина
16	10А Алкотестер (alcolock), напряжение с клеммы 15
17	20А Тело
18	5А Переключатель «массы» аккумулятора
19	20А Координатор
20	20A Напряжение питания, блок управления EMS
21	10А Замок зажигания
22	20A Напряжение питания, блок управления EMS
23	Инвертор 10А
24	20А АБС/ЭБС
25	10A Электропитание, блок управления ELC
26	20А Вентилятор салона
27	5А ТТ
28	20А люк
29	10А Панель приборов, тахограф
30	30А Тело
31	10A Блок управления полным приводом, освещение салона
32	10А СДП3 (диагностика)
33	10A Комплект для подготовки к регистрации взимания платы за проезд (для Швейцарии), проблесковый маячок
34	20А Преобразователь напряжения 24В/12В, розетка 12В
35	20А Электросистема дополнительного оборудования
36/1	20А ОРС
36/2	10А Эллиссон
37	10А Центральный замок
38	15А Дополнительный отопитель (ATA, WTA)
39	10A Панель переключателей фонарей заднего хода
40	20А Электрическая розетка 24В
41	10A Блок управления APS, бортовая сеть
42	20A Электрический механизм опрокидывания кабины
43	10А Холодильник
44	10А Алколок (Алколок)
45	20A Обогрев зеркала заднего вида, обогрев лобового стекла
46	10A Обогрев сиденья, вентилятор охлаждения масла
47	10А Таймер двигателя, подогрев топливного фильтра, обогрев всасывающего водоотделительного фильтра
48	10А Тело
49	30А РЭС, МГУ
50	5A Желто-зеленая предупреждающая шина
51	30А насос охлаждающей жидкости
52	2А Тревога
53	2A Предупреждение об открытом люке
54	10A Габаритный фонарь, левый борт
55	10A Габаритный фонарь, правый борт
56	5А Фоновое освещение, габаритные огни
57	20А Тело
58	10A Прицеп, левая сторона
59	10A Прицеп, правая сторона
60	20А Рабочий свет
61	2А ФМС, Кузов
62	2А Преобразователь напряжения 24В/12В, дистанционный иммобилайзер
63	10А Блок предупреждения водителя, передняя видеокамера
64	5А СМС
65	20A Турбокомпрессор с изменяемой геометрией
66	10A Электропитание, блок управления TPM
67	30А Кухонный модуль, система подъема кабины
68	Напряжение питания телевизора 10А
69	20A Блокировка оси прицепа/вентилятор охлаждения масла
70	10А Радар
71	20A Подогреватель топлива, система охлаждения топлива
72	10А Электропривод дроссельной заслонки
73	20A Подогреватель топлива, система охлаждения топлива
74	10А Очистка фар
75	30А насос охлаждающей жидкости
76	Преобразователь постоянного/постоянного тока 5А, аккумуляторная батарея
77	5А Аккумулятор
78	15A Насос охлаждающей жидкости, коробка передач

Схема отдела реле

Реле RР1 – RР4 (на верхней схеме)

Назначение реле

РП1	Питание от клеммы 15
РП2	Питание от клеммы 15
РП3	эксплуатируется ВИС
РП4	Питание от клеммы 58, управляемое VIS
РП5	Внутреннее освещение
РП6	Дополнительный механизм подъема оси
РП7	Стоп – сигналы
РП8	Фонарь заднего хода
РП9	Блок резисторов для автомобилей с круиз-контролем без кнопок этой системы на руле
РП10	ЭБУ для подготовки FMS
РП11	ЭБУ для подготовки FMS
РП12	Реле переменного тока (двойная кабина)
РП13	Выключатель безопасности
РП18	Дополнительное реле подачи питания с клеммы 15 для автомобилей типа S
РП19	Реле электронной системы наклона кабины
РП20	Задняя дверь и кухонное оборудование
РП23	Дополнительный фонарь
РП24	Дополнительный фонарь
РП25	Дополнительный фонарь

Расположение предохранителей Scania 6 серии

Предохранители Scania 6 серии расположены в нескольких местах внутри кабины водителя. Ниже представлена схема расположения основных блоков предохранителей.

1. Панель приборов: водительская панель приборов имеет дверцу, за которой находятся предохранители основных систем автомобиля, таких как освещение, система вентиляции и электроника управления двигателем.

2. Боковые панели: есть возможность найти дополнительные предохранители на боковых панелях рамы перед кабиной водителя.

3. Под сидением: под сидением водителя находится ящик с предохранителями кабины, относящимися к сиденью, стеклоподъемникам и зеркалам.

Необходимо отметить, что для доступа к предохранителям рекомендуется обратиться к руководству пользователя Scania 6 серии или обратиться к профессиональному автомобильному электрику.

Подробное описание расположения предохранителей в кабине грузовиков Scania 6 серии

Предохранители в грузовиках Scania 6 серии расположены в кабине в специальном блоке, который обычно находится под приборной панелью или в нижней части панели приборов. Чтобы получить доступ к предохранителям, необходимо произвести следующие действия:

Откройте дверь водителя и сядьте на водительское сиденье.
Изучите приборную панель и обратите внимание на наличие потайных элементов или видимых заметных отверстий.
Найдите регулируемый замок или кнопку на приборной панели, предназначенную для открытия блока предохранителей.
При необходимости используйте отвертку или инструмент, предоставляемый производителем, чтобы аккуратно открыть замок или нажать на кнопку.
Под нажатием или открыванием замка откиньте приборную панель вниз, чтобы получить доступ к блоку предохранителей.

Вид блока предохранителей может немного различаться в зависимости от модели и года производства грузовика Scania 6 серии. Блок может быть выполнен в виде панели с разъемами для предохранителей или в виде отдельных предохранительных коробок.

Обращайте внимание на установленные в блоке предохранители, чтобы при их замене использовать предохранители с аналогичными характеристиками. Наличие подробной информации об основных функциях и характеристиках каждого предохранителя можно найти в руководстве по эксплуатации грузовика Scania 6 серии

После замены предохранителей закройте блок предохранителей и аккуратно поднимите приборную панель в исходное положение. Убедитесь в правильности установки предохранителей и проверьте работоспособность соответствующих систем и устройств грузовика.

Где находятся предохранители в салоне Скании 6 серии: полная инструкция

Салон автомобиля Скания 6 серии оснащен несколькими панелями, за которыми находятся предохранители. Предохранители предназначены для защиты электрических цепей и компонентов автомобиля от повреждений при возникновении перегрузок или короткого замыкания.

Для облегчения доступа к предохранителям, производитель разместил их в нескольких местах в салоне. Вот некоторые из них:

1. Панель приборов: Основная панель приборов автомобиля находится перед водителем, за рулевым колесом. Чтобы получить доступ к предохранителям, необходимо снять защитную крышку панели приборов. Предохранители размещаются за крышкой в виде отдельных отсеков и обозначаются пиктограммами и текстовой информацией о назначении каждого предохранителя.
2. Боковая панель: Возле водительского и пассажирского сиденья находятся боковые панели, за которыми также располагаются предохранители. Чтобы получить доступ к ним, необходимо снять панель, используя соответствующие рычаги или кнопки фиксации. Предохранители находятся в виде отдельных отсеков или блока.
3. Под сиденьем: В некоторых моделях Скания 6 серии предохранители могут быть размещены под сиденьем водителя или пассажира. Чтобы получить доступ к ним, необходимо подвинуть сиденье вперед или назад и открыть соответствующую крышку под сиденьем.

Перед тем как заменять предохранитель, рекомендуется выключить соответствующую электрическую цепь, чтобы избежать повреждения самого предохранителя или других компонентов автомобиля.

Важно: Если вы неуверены в том, какой именно предохранитель нужно заменить или каким образом это сделать, рекомендуется обратиться к руководству пользователя или в авторизованный сервисный центр Скания для получения профессиональной помощи

Расположение предохранителей в Скании 6 серии: главная информация

В автомобиле Скания 6 серии предохранители располагаются в нескольких местах:

1. Основная панель предохранителей. Она находится обычно под щитком приборов, недалеко от водительского места. Здесь располагаются основные предохранители, контролирующие работу основных систем автомобиля, таких как освещение, обогрев и другие.

2. Дополнительная панель предохранителей. В Скании 6 серии часто имеется дополнительная панель предохранителей, которая находится в другом месте, например, под капотом. Здесь располагаются дополнительные предохранители, отвечающие за работу определенных систем, таких как кондиционер, стеклоочистители и другие.

3. Фильтры и реле. Кроме предохранителей, в Скании 6 серии также могут быть установлены фильтры и реле, которые контролируют работу различных электрических систем, таких как моторный блок или система зажигания.

Необходимо помнить, что размещение и количество предохранителей в Скании 6 серии может варьироваться в зависимости от модели и конфигурации автомобиля. Для получения точной информации рекомендуется обратиться к руководству по эксплуатации, которое можно найти вместе с автомобилем или на официальном сайте производителя.

Расположение предохранителей в грузовиках Scania 6 серии: основная информация

Одно из мест, где могут находиться предохранители, — это панель предохранителей в кабине водителя. Она обычно расположена на панели приборов или рядом с ней. Чтобы получить доступ к предохранителям в этой панели, необходимо открыть ее при помощи кнопки или рычага, а затем снять крышку. После этого можно легко обнаружить и проверить предохранители на предмет повреждений или перегорания.

Другое место, где могут находиться предохранители, — это панель предохранителей под капотом грузовика. Она обычно расположена рядом с двигателем и может быть защищена крышкой. Чтобы получить доступ к предохранителям в этой панели, необходимо снять крышку, обычно при помощи рычага или винта. Далее можно проверить состояние предохранителей и заменить их при необходимости.

Важно помнить, что точное расположение предохранителей может варьироваться в зависимости от модели грузовика Scania 6 серии. Поэтому для более точной информации рекомендуется обратиться к руководству пользователя или консультанту по обслуживанию Scania

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	–
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора – некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	–
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар – некоторые модели
F19	–
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя – некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Блок предохранителей и реле

Главный блок предохранителей и реле расположен на панели приборов со стороны пассажира за защитной крышкой.

Он состоит из двух частей. Предохранители и реле основного оборудования (фары, подвеска, управление двигателем, АБС и т д.) расположены слева. Справа к предохранителям подключается в основном дополнительное оборудование (коробка отбора мощности, автономный отопитель, навигация и т.д.)

Видео:Блок предохранителей СканияСкачать

Схема

Описание предохранителя

1. Одометр, тахограф, зуммер, диагностика АБС 10А
2. Проблесковые маячки, ограничитель скорости, ограничитель нагрузки на ось 10А
3. Сигналы заднего хода 20А
4. Моторный тормоз ограничителя белого дыма 10А
5. Коробка передач 10А
6. АБС, стоп-сигналы 20А
7. Подъем оси подвески, блокировка дифференциала, ВОМ, датчик давления 10А
8. Стеклоочиститель, омыватель 20А
9. Звуковой сигнал, вентилятор, кондиционер, температурный модуль 20А
10. Пневмоподвеска, управляемые оси, ретардер 10А
11. Электростеклоподъемник левой стороны 20А
12. Стеклоподъемник правый, противотуманные фары 20А
13. Прицеп 30А АБС
14. Тахограф, одометр, сиденье 10А
15. Освещение салона, центральный замок, прикуриватель 20А
16. Диагностика, местное освещение 20А
17. Радиоприемник, место 20А
18. Реле клапана АБС 20А
19. Питание блока управления двигателем 20А
20. Блок управления двигателем EDC, отключение подачи топлива 10А
21. ЭБ 30А
22. 20А подогрев сидений и зеркал
23. Блок управления АБС, прицеп 5А
24. Регулировка фар, осушитель воздуха 20А
25. Освещение приборной панели 10А
26. Рабочее освещение, потолочное освещение 20А
27. Левый габарит, верхние габаритные огни 20А
28. Правильное измерение 20А
29. Передние и задние противотуманные фары 20А
30. Левый дальний свет 10А
31. Правый дальний свет, местное освещение 10А
32. Левый ближний свет 10А
33. Правый ближний свет, регулировка фар по высоте 10А
34. Дополнительный отопитель, наклон кабины 20А
35. Отопитель, блок управления температурой, холодильник 10А
36. Стартер пламени, ВОМ, прикуриватель, сигнализация 10А
37. 20А подогреватель топлива
38. Стартер пламени, подогреватель топлива, подогрев сиденья 10А
39. Аккумуляторный обогреватель, автосмазка шасси 10А
40. Люк с электроприводом, Бортовой компьютер FMS, Сотовая связь 20А
41. Opticruise, блок-часы, сигнализация 10А
42. ЭБС 20А
43. Аксессуары 20А
44. Обогрев фильтра, аксессуар 20A
45. Дополнительное оборудование 10А

Назначение реле

РП1	Электропитание (шина 15, силовые предохранители 1-13, 18,21,23)
РП2	Питание (шина 15, силовой предохранитель 36,37)
РП3	Фары дальнего и ближнего света
РП4	Шина питания 61 (потребители при работающем двигателе)
РП5	Шина питания 58 (габаритные огни, подсветка)
РП6	Стеклоочистители, прерывистый режим
РП7	Стоп-сигналы
РП8	Дополнительные огни
РП9	Блок питания электронной системы управления двигателем (EDC)
РП10	Зуммер
РП11	Фонари заднего хода
РП12	Передние противотуманные фары
РП13	Задние противотуманные фары
РП14	Диодный блок EDC
РП15	Управление переключением передач
РП16	Прицеп с АБС
РП17	Снижение тормозного усилия для дополнительной оси
РП18	В зависимости от версии
РП19	Вентилятор отопления кабины
РП20	Вентилятор отопления кабины
РП21	Дополнительные огни
РП22	Моторный тормоз (в зависимости от версии)
РП23	Ограничитель белого дыма, блокировка запуска (в зависимости от версии)
РП24	Кондиционер
РП25	Кондиционер
РП26	Дополнительный обогреватель
РП27	Дополнительный обогреватель
РП28	Дополнительный обогреватель
РП29	Блокировка дифференциала, 6-канальная АБС (диагональ 1)
РП30	В зависимости от версии, 6-канальная ABS (диагональ 2)
РП31	В зависимости от версии, 6-канальная диагностическая лампа ABS
РП32	ВОМ
РП33	Подогреватель топлива
РП34	Бронирование
